Здравствуй читатель!
Наконец-то это случилось. Спросите: «Что именно?». Читаем дальше.
Достаточно много пользователей, которые возят в своих автомобилях штатную магнитолу Toyota NDDN-w58 и не менее штатную камеру заднего вида, столкнулись с тем, что после скидывания клемм аккумулятора, у них пропали парковочные линии камеры заднего хода. Ко многим, до недавнего времени относился и я. Однажды, после установки сигнализации, были сбиты настройки камеры заднего хода. По рекомендациям, данных на одном из форумов, были вновь скинуты клеммы на 10 минут, но это не к чему не привело. Более того, данные действия привели к скидыванию настроек вариатора. О том, как самостоятельно обучается и настраивается вариатор я не буду, так как это тема не данного БЖ, да и многие уже это прочувствовали на себе. Хотя можно сделать отступление и сказать, что иногда полезно скидывать клеммы, например, для обнуления ошибок на компьютере (из личного опыта). В общем, разочарования на разочаровании.
На протяжении 3-4 месяцев мною были перерыты всевозможные форумы, но внятного ответа решения проблемы по данной магнитоле не было. Пришлось вчитываться и вычленять из каждого отзыва, сообщения и т.д. отдельные фразы и слова. По ним я составил приблизительную картину тех действий, которые нужно сделать, чтобы все таки вернуть эти «волшебные полосочки».
И знаете, труды дали свои плоды! Одним из темных вечерков, паркуя своего серебристого пони в гараж, я решил попробовать воплотить свои мысли в действия. Меньше 20 минут и вуаля, все готово! Чувство гордости захлебывает, как первопроходца.
Ну да ладно, треп читать любят единицы, пора переходить к делу и картиночкам.

Итак. Берем 2-ух метровый деревянный брусок и укладываем его на землю, на расстоянии 1 метр от параллельно оси заднего бампера машины. Середину бруска центрируем по центру автомобиля, так что бы края бруска выступали справа и слева по борту машины на одинаковом расстоянии. Выравниваем колеса. Выключаем фары, габариты, противотуманные фары и прочие световые приборы. Ручку вариатора ставим в положение парковки: «Р». Глушим автомобиль. Подготовительный этап закончен. Дальнейшие действия легче воспринимать по фотографиям. К фотографиям прилагаются пояснительные надписи.

Заводим машину. Нажимаем и удерживаем вторую снизу кнопку, расположенная с правой стороны магнитолы.

Попадаем в подменю. Не отпуская данную кнопку, необходимо 3 раза в подряд включить и выключить габариты авто.

Тоже самое что и на первой фотографии, но в увеличенном виде

Если до этого Вы все сделали правильно, то попадаете в сервисное меню, где в правом верхнем углу нужно выбрать кнопку

Начнет загружаться меню устройств и функций магнитолы

Когда все устройства и функции магнитолы будут определены, то кнопки станут активными. Здесь нужно выбрать четверную сверху кнопку (возможно, что расположение кнопок отличается от моего варианта, тогда в этом случае смотрим по названию).

Попадаем в очередное подменю, где выбираем кнопку, расположенную ближе к центру экрана

Попадаем в очередное меню, где выбираем и нажимаем на нижнюю левую кнопку

Мы попали в подменю, где нам предлагают выбрать марку автомобиля.В нашем случае Allion по японски будет выглядить:

Попадаем в подменю выбора конфигурации камеры заднего вида. Предложенные конфигурации заложены в трех кнопках. Более точную из них можно узнать только попробовав все при полной настройки. Думаю, что выбрать можно любую, т.к. настройки конфигурации можно будет исправить позже. Выбрал первую кнопку. PS: Возможно после этих действий раздастся писк и потухнет экран — не пугайтесь, это нормально

У нас включилась камера заднего хода. Ручка вариатора по прежнему стоит в положении парковки, однако, некоторые пишут, что требуется перевести ручку в положение заднего хода:

Проворачиваем руль сначала до упора влево, удерживаем его в этом положении несколько секунд и точно также поворачиваем руль вправо. После этого можно выравнить колеса, но не обязательно

После манипуляций с рулем, нажимаем на правую (в центре) кнопку

Далее Вам предлагается схематичными кнопками «вправо», «влево», «вверх», «вниз» и «круговое движение» выравнить прямоугольный контур вокруг бруска так, чтобы брусок находился четко посередине красного контура

После того как мы подогнали контур под брусок, выбираем правую нижнюю кнопку

Наконец-то появились парковочные линии. Подтверждаем наши настройки нажатием на правую нижнюю кнопку экрана. На этом настройки камеры закончатся и нас отправят обратно в меню устройств и функций (см. фото № 6). Для выхода из меню нужно выключить зажигание

Снова запускаем двигатель кнопкой (ключом) зажигания и переводим ручку вариатора в положение:

На мониторе магнитолы появятся парковочные линии под которыми имеется надпись из иероглифов и 2 кнопки. Выбираем ту, что справа.

Активируем нижнюю центральную кнопку и нажимаем правую нижнюю кнопку.

Поворачивая руль влево или вправо мы видим как перемещаются парковочные линии на экране. Две нижние кнопки на экране предназначены для переключения вида и конфигураций данных линий

Пожалуй это все. Надеюсь, что объяснил доступно и хоть кому-то смог помочь. Смотрим, копируем, пробуем, не забываем оставлять комментарии и нажимать «нравится»

Источник

Инструкция на русском языке для NDDN W56 - Подробное руководство

Приветствую всех автолюбителей и владельцев автомобилей с мультимедийной системой nddn w56! В данной статье я хотел бы рассказать о важности и преимуществах использования инструкции на русском языке для данной системы. Этот автомобильный навигационный прибор может быть очень полезным, но чтобы в полной мере насладиться всеми его функциями, необходимо правильно его настроить и использовать. Прошу Вас обратить внимание, что мои рекомендации основаны на опыте работы с подобными системами и не являются официальной документацией.

Подключение и установка системы nddn w56

Первоначально, для правильной работы системы nddn w56 необходимо установить мультимедийный модуль в автомобиль и подключить все необходимые провода. Рекомендуется доверить данную работу профессиональным автомеханикам или специалистам автомобильного сервиса. Убедитесь, что все соединения правильно подключены и зафиксированы на месте, чтобы не возникало непредвиденных проблем в дальнейшем.

Основные функции и настройки

После успешной установки и подключения системы nddn w56, необходимо ознакомиться с ее основными функциями и настройками. В инструкции на русском языке вы найдете подробные указания по настройке системы, как например:

Настройка радио и пресетов;
Регулировка громкости и баланса звука;
Использование навигационных функций;
Подключение и настройка Bluetooth для связи с мобильным телефоном;
Управление мультимедийными файлами;
Автоматическая настройка яркости и контрастности экрана;

Изучите все эти настройки, чтобы использовать систему nddn w56 максимально эффективно и комфортно.

Советы по использованию системы nddn w56

Для улучшения опыта использования системы nddn w56, есть несколько полезных советов:

Периодически обновляйте программное обеспечение вашей системы, чтобы получить последние функции и исправления ошибок;
Не забывайте включать систему в режиме экономии энергии, чтобы продлить срок службы аккумулятора;
Используйте защитные чехлы и пленки для экрана, чтобы предотвратить царапины и повреждения;
Если вы испытываете проблемы при использовании системы, обратитесь к подробной инструкции, чтобы найти подходящее решение;
Обязательно выполняйте регулярное техническое обслуживание и чистку системы, чтобы предотвратить неправильную работу.

Следуя этим рекомендациям, вы сможете максимально воспользоваться системой nddn w56 и избежать неприятностей.

Видео по теме

настройки NDDN w58

Toyota NDDN-W58 , NDDN-W57 Boot Program Disc (Inser Map Disc Solved) File link in descriptions

Извлечение hdd из магнитолы

Апгрейд магнитоллы Toyota NDDN-W56 с целью достижения возможности просмотра TV-DVD во время движения

Фабула: внезапно и незапланированно приобретен автомобиль Toyota Corolla Fielder 2007 г.в. S-комплектации, имеющий на своем борту штатную японскую магнитоллу NDDN-W56. Очень вдруг захотелось, чтобы можно было сметь DVD не только на стоянке с затянутым ручником, но и во время движения.

Важно: После сброса питания на данной магнитолле вместо просмотра DVD вы сможете наслаждаться только сообщением «Please insert correct map disk» в полноэкранном режиме. Поэтому предварительно необходимо обеспечить наличие загрузочного диска для данной магнитоллы.

Приступаем.

1. Извлекаем левый декоративный молдинг. Крепится на пластмассовых фиксаторах-направляющих как показано на фото. Осторожно поддеваем «плоской» отверткой и, покачивая вверх-вниз, выиягиваем фиксаторы из посадочных мест.

Крайняя левая защелка декоративного молдинга:

2. Правый молдинг можно полностью не снимать, а освободить пару фиксаторов со стороны магнитоллы и вытянуть молдинг так чтобы зазор между ним и панелью составлял около 2-х сантиметров. Этого достаточно чтобы снять рамку.

3. Снимаем центральную рамку с дефлекторами. Поддеваем отверткой сверху (между рамкой и панелью) и вытягиваем одновременно наклоняя вниз (в сторону рычага переключения перезач).

4. Откручиваем 4 болта на 8, фиксирующих магнитоллу в панели. Здесь нужен хороший торцевой ключ, желательно магнитный (либо прилепить к нему кусок обычного магнита). Болты, расположенные ближе к лицевой панели, необходимо аккуратно извлечь. Их падение крайне нежелательно.

Болты, расположенные в глубине под магнитоллой можно уронить сразу под местом их крепления. Там под магнитоллой имеется пластиковая полочка и теоретически болты останутся на этой полке. Либо перед выкручиванием этих болтов, вставить в рабочую часть головки торцевого ключа кусочек хорошей изоленты чтобы головка болта плотно сидела в торцевике.

Теперь перед извлечением магнитоллы желательно накрыть декоративную панель расположенную ниже магнитоллы ветошью, так как в противном случае нижние крепления магнитоллы неизбежно поцарапают э ту панель.

5. Вытягиваем магнитоллу настолько, насколько позволит длинна подключенных шлейфов и нажимая на лапки фиксаторов отключаем коннектора.

6. Переходим непосредственно к разблокировке просмотра видео в пути.

Нас интересует коннектор приведенный на фото ниже:

Справа налево разъем имеет следующую распиновку:

1 — стояночный тормоз или в просторечии ручник;

2 — не задействован

3 — сигнал скорости;

4 — в нашем случае не задействован;

5 — сигнал заднего хода для активации парковочной камеры.

Необходимо провод стояночного тормоза PBK перерезать и конец выходящий из коннектора посадить на массу, а конец, уходящий в жгут проводов, заизолировать.

Прозвонив основной (самый большой из имеющихся) коннектор магнитоллы при различных положениях ключа зажигания, определил, что коричневый провод показанный на фото является постоянной массой. На него я и посадил провод PBK.

Провод контроля скорости движения SPD необходимо перерезать. Если магнитолла умеет показывать в пути красивые диаграммы расхода топлива и т.д. и вы не хотите совсем утратить эту возможность, то в разрыв разрезанного провода SPD необходимо поставить тумблер и вывести его куда-нибудь в удобное место. Тогда можно будет по желанию либо просматривать видео, либо любоваться диаграммами.

Если магнитолла не обладает такими возможностями, то просто заизолируйте оба конца разрезанного провода.

5-й провод оставляем как есть.

7. Осуществляем сборку в обратном порядке

По окончанию сборки и включению магнитоллы видим неприятное сообщение «Please insert correct map disk»:

После долгих поисков в инете и матов в адрес «бизнесменов», изымающих загрузочные диски с ввозимых машин и спикулирующих ими по цене от 500 до 1500 руб. , удалось скачать диск для NDDA-W56 (A26), который вполне успешно загрузил и привел в рабочее состояние мой NDDN-W56.

Распаковав архив вы получите образ диска в формате .mdf («Алкоголь 120%»). Правда мой «алкоголик» отказался его монтировать, сказал, что файл образа имеет неправильный формат. Помог WinMount, который без проблем смонтировал образ как виртуальный диск. Далее записал все содержимое образа на CD-R простым копированием. То есть загрузочный диск не имеет специального boot-сектора, достаточно наличия на диске файла LOADING.KWI.

Процесс загрузки длится около минуты:

По окончании загрузки настало «счастье»:

Готово. Спасибо добрым людям с автофорумов, выложившим образ диска и распиновку разъема.

Содержание

0.1 Загрузочные диски, документация, русификация навигационных систем.
- - 0.1.0.1 Купить загрузочный диск
  - 0.1.0.2 Русификация NISSAN (Правый руль)
  - 0.1.0.3 Русификация TOYOTA/LEXUS Европейского и Американского рынка:

1 Блог начинающего Филдеровода

Загрузочные диски, документация, русификация навигационных систем.

Если вы заменили аккумулятор, или просто отключали ваш авто-навигатор и после этого он перестал включаться а на экране появилась надпись: Please insert correct map disc или Please insert the correct CD-ROM или непонятные японские иероглифы, значит вам нужен загрузочный диск, который восстановит программное обеспечение вашей навигационной системы.

Купить загрузочный диск

Сейчас в продаже имеются диски для следующих навигационных систем:

Eclipse AVN2204D , AVN2205D , AVN4402D, AVN4403D, AVN4404D, AVN4405D, AVN5504D, AVN5505D, AVN7702D, AVN7703D, UCNV884, UCNV884MKII, UCNV884RE, UCNV1106D, UCNV1106MKII, AVN4406D, AVN5510D, AVN6610D, AVN6620D.

Honda Inspire с 2002 года, Honda Accord 2003 года, Honda ODYSSEY , Stepwagon 2002—2004,

Gathers VX-034C, VXD-039MC, VXD-049MC, VXD-049C, VXD-059MC, VXD-059MCV, VXD-055C, VXD-065C, VXD-075C, VXD-069CV, VXD-069MCV, VXD-059CE, VXD-059CV, VXD-079MCV, VXD-085C, VXD-085CE.

Toyota ND3A-W54A, ND3T-W54, ND3T-D54, NDCT-W54E, NDCN-W54, NDCN-D54, ND3T-W55, NDDA-W55, NDCN-W55, NDCN-D55, NDDA-W56, NDDN-W56, ND3T-W56, NDDA-W57, NDDN-W57, ND3T-W57, ND3T-W52, ND3T-D52M, NDDN-W58.
Карты E12 для Авто Американского и Европейского рынка.

Nissan DM-304A, DS-305A, DM-305A, DM-306A, DS-307A

Pioneer AVIC-DRV220, AVIC-DRV250 (Частично руссифицирован), DRZ-90, DRZ-80, DRZ-09, DRZ-99.

Mitsubishi Dion, Shariot, Pajero 98-2003, Galant 98, Pajero IO, Pajero Mini, M01, Lancer 2006.

ВНИМАНИЕ! Мы высылаем копию диска, карты и меню не русифицированы.

Русификация NISSAN (Правый руль)

Стоимость русификации NISSAN — 3500 руб

Skyline V35 — выпущенные с 2001.06 по 2004.10.
Stagea M35 — выпущенные с 2001.10 по 2004.07.
Skyline R34 — выпущенные после 2000.07.
Silvia S15 — выпущенные после 2000.09.
Primera P12 — выпущенные с 2001.01 по 2003.06.
Serena C24 — выпущенные с 2002.01 по 2005.02.
Liberty M12 — выпущенные с 2001.05 по 2004.11.
Presage U30 — выпущенные с 2001.08 по 2003.06.
Bassara JU30 — выпущенные с 2001.08 по 2003.06.
Wingroad Y11 — выпущенные после 2001.04.
Sunny B15 — выпущенные с 2002.05 по 2004.10.
Bluebird Sylphy G10 — выпущенные с 2001.10 по 2004.09.
Cefiro A33 — выпущенные с 2001.05 по 2003.02.
Elgrand E50 — выпущенные с 2001.05 по 2002.04.
Cima F50 — выпущенные с 2001.01 по 2003.08.
Tino V10 — выпущенные после 2002.09.
Avenir W11 — выпущенные после 2002.07.
Civilian W41 — выпущенные после 2002.09.

Русификация TOYOTA/LEXUS Европейского и Американского рынка:

Lexus LS430 2004—2006
Lexus SC430 2005—2009
Lexus RX330 2005—2006
Lexus RX400h 2006—2007
Lexus LX470 2004—2007
Lexus GX470 2005—2006
Lexus GS300 2006
Lexus GS430 2006
Lexus ES330 2004—2006
Toyota Land Cruiser 2005—2006
Toyota 4 Runner 2005
Toyota Prius 2004—2005
Toyota Camry 2004—2006
Toyota Sienna 2005
Toyota Sequoia 2005—2006
Toyota Solara 2004—2006
Toyota Tundra 2005—2006
Toyota Highlander 2004—2006

Стоимость русификации Toyota/Lexus — 1000 руб.
После русификации карта остается на латинице, голосовые подсказки и навигация будет на русском. Также после русификации будет отключена блокировка ТВ- ДВД в движении.

Русифицируем диском, ничего перешивать и подготавливать не нужно.

Блог начинающего Филдеровода

Многие покупатели японских автомобилей, сталкиваются с тем что штатные магнитолы автомобилей полностью на японском.

И люди ищут где скачать инструкцию на русском, либо где скачать прошивку на русском или английском. Хочу вас разочаровать, эти магнитолы исключительно для внутреннего рынка Японии и ни прошивок не инструкций на русском или английском для этих магнитол нет (не существует).

Но вы можете работать с магнитолой методом тыка и не больших инструкций указанных в моем разделе «электроника, мультимедиа«, так как интерфейс у них всех практический одинаковый.

Кратко опишу что из себя представляют ваши магнитолы.
Сначала расшифруем названия.

Первая буква в названии магнитолы — это N — Навигация, но были и модели без оной.

Вторая буква — H, S или D — это тип носителя с которого загружается магнитола H — это HDD, S — это SD-карта, D — это Disk CD/DVD.

Третья буква — C — это CD-Audio, D — это воспроизведение DVD, 3 — это MiniDisc MD, Z — это цифровой ТВ-тюнер. Магнитолы с буквой Z самые функциональные: у них обычно есть bluetooth, парк-ассист, поддержка нескольких камер, DCM (подключение CDMA-модема) и ну телевизор с поддержкой карт условного доступа.
Если третья буква С, то телевизора может и не быть, а так же других функций зависит от конкретной модели.
Если третья буква B — это тоже самое что и Z, но привод уже поддерживает Blu-ray диски. Но известна только пока одна модель с буквой B, это NHBA-W62G, больше магнитол с Blu-ray почему то нет, и с 2011 года HDD тоже нет, теперь все магнитолы грузятся с SD .

Четвертая буква — значит производителя магнитолы, выпустившего ее для фирмы Toyota. По этой букве можно примерно сориентироваться по качеству звучания и примерной стоимости.

Если буква A — это Aisin, самые навороченные и дорогие мультимедиа системы, за качество звука у этой фирмы отвечает фирма Alpine привлеченная для разработки звукового тракта.

Если стоит N — это Panasonic — на втором месте по наворотам и цене магнитолы.

Если стоит буква P — производитель Pioneer, они делали раньше отличные и навороченные магнитолы для Toyota, но с 2010 года в линейке W60 почему то не встречаются. В модельном ряду 2011—2012 годов (W61-W62) магнитола их производства встречается только самая простая и дешевая. В ней нет поддержки нескольких камер, нет USB и прочих плюшек. Да они еще и белого цвета 😀 По качеству звука ничего не известно.

Если стоит буква D — это Denso, совсем простых комплектаций нет, довольно интересные и функциональные шарманки.

Если стоит буква T — производитель Fujitsu Ten, по звуку не очень хороши, но довольно интересны и функциональны. В моделях 2010 года NSZT-W60 и NSZT-W61G не имеет ни процессора DSP, не даже эквалайзера! Звук посредственный. А модель NHDT-W60, единственная в линейке 2010 года всех производителей W60, не имеет USB О_о

Если буква C — производитель Clarion он же Kenwood.

Буква W — означает WIDE, то есть широкий формат магнитолы 200*100 и соответственно широкий экран, D — означает Double, простые двухдиновые 2DIN (180*100) и давно для Toyota не выпускаются.
В автомобилях бизнес-класса в Японии стали выпускать новый форм-фактор X — размер экрана 8″ дюймов и Y — размер экрана 9″ дюймов, но для моего класса а ля corolla fielder они естественно не подходят по размеру.

Последняя буква не всегда имеется и особо роли не играет. Если это буква G — означает поддержку сервиса телематики G-Book и прочих его расширений (MX/Mx Pro) для работы которых нужно специализированный CDMA модем, так же в магнитолах с индексом G обычно имеется bluetooth. Если это буква T — поддержка сервиса T-Connect.

Например моя магнитола называется NHDT-W59G, что расшифровывается так:
N — Навигация, H — Магнитола с HDD, D — поддержка DVD, T — производитель Fujitsu Ten, W — Wide, 59 — 2009 модельный год, G — поддержка G-Book.

Навигационные магнитолы пошли с 2003 года с серии W53 и соответственно по годам. W53, W54, W55, W56, W57, W58, W59, W60, W61, W62, W64. Линейки 2013 года у тойоты не существует. W63 магнитолы есть, но в тойоту они не устанавливались так как это Daihatsu.

Ну и пара примеров названий NHZA, NSZD, NHZN, NSZT, NHDT, NSDN, NSCN, NSDD, NSCT, NSCP, NHBA, NSLN

C 2011 модельного года в японских магнитолах появился частично англоязычный интерфейс меню и с ними стало чуть попроще.

Жёсткий диск в твоём мафоне накрылся! Правда, если следовать не помню какому физическому принципу, который гласит, что любой преобразователь неминуемо повышает уровень помех в системе, то придется признать, что качество приема должно снижаться, но мы этого не замечаем, т. Если магнитолла не обладает такими возможностями, то просто заизолируйте оба конца разрезанного провода. Здравствуйте, помогите пожалуйста, купил Виша с магнитолой vics NDDN-W56, естественно все на японском, есть ли инструкция к vics Привет всем! Обновление штатной навигации на HDD GEN6 08HDD Только для автомобилей Toyota, предназначенных для эксплуатации в России. Видеоинструкция на русском языке по работе с японской автомагнитолой Eclipse AVN118MRE. Инструкция по работе с магнитолой Eclipse AVN118MRE.

Источник

МЕНЮ

Обновлено: 24.04.2025

Магнитола nddn w58 инструкция на русском языке

Читайте также:

Стучит поросенок на ниве — 85 фото

Где находится антенный провод лада гранта в новом кузове — 81 фото

Активация mirrorlink skoda octavia a7 — 90 фото

Источник

Приветствую всех вышеводов.

Недавно прикупил данный автомобиль. Выпуск ноябрь 2007-го. Комплектация X. Головное устройство NHDT-W57 (производитель Fujitsu-ten).

Долго мы ищем общий язык, но что-то уже вырисовывается.

DVD-Video и DVD-Audio (что немаловажно) читает любые и NTSC и PAL и любого региона. Картинку показывает только при «ручнике». Если отжать, то только звук.
MP3 читает ТОЛЬКО с CD дисков. При записи на DVD или на SD пишет не верный формат и даже файлики не отображает. Видимо борются с пиратством.

При попытке залить mp3 на SD отказался проигрывать. Прошарив тонны японских интернетов нашёл, что музыку на SD карточку нужно закидывать с помощью программы SD-Junkbox. Скачал. Установил. Прога сказала, что мой кард-ридер не кошерный и посоветовала прикупить кард-ридер Panasonic и карточку Panasonic, причём не более 2-х Гб. В общем бросил я эту затею т.к. финансово не целесообразно. Записываю mp3 на обычный CD и нормально играет. Что самое интересное — читает и показывает РУССКИЕ тэги.

CD-Audio скидывает на внутренний винт (40 Гб) одним махом. Сам прописывает тэги. Удобный каталогизатор. Но вот как удалять я пока не научился. Есть караоке, но только для японских песенок. Японец сказал, что у них есть диски с караоке для таких проигрывателей. Русские диски LG и Samsung не понимает.

Кнопки управления плейлистом отключаются при скорости свыше 10 км/ч.

При движении задним ходом включается камера, НО! кроме изображения с камеры ничего нет. У знакомых в више 2003-го года рисовалась зона при движении прямо и при повороте руля показывалась зона предположительно куда поедет машина. Как включить это дело на W57 я не понял. Если кто подскажет буду крайне благодарен.

Источник

Nhdt W57 Инструкция На Русском

Картинка с сайта: instruka.ru

Автомагнитолы Toyota NHZN-W57 во Владивостоке

Он начинает ругаться, говорит, что не может прочитать непонятный ему формат. Toyota nhzn w57 из меню карты и идем в меню аудио, а потом подменю управления SD-картой. Там будет 2 варианта: Таким образом, музыка переписывается на хард и наслаждаемся ею уже без SD-карты.

Картинка с сайта: instruka.ru

Если же слушаем музыку с SD — скопировать ее на хард при этом Нельзя! Короче, все как то уж слишком намудрено получилось у япов. Без допинга точно не понять toyota nhzn w57 Если кому то нужны будут картинки процесса заливки на HDD пошагово — в принцыпе можно сделать таковые.

Nhdt w57 инструкция на русском

Работает, играет, отучил от ручника при просмотре DVD во время движения автомобиля. Но осталась еще куча toyota nhzn w57, сам разобраться не могу, сколько не старался. Нужны познания в японском языке.

Прошу помочь. Вот по списку: Обычно, когда вставляешь CD-Audio диск, магнитофон начинает его играть и при этом параллельно скачивает диск на HDD, не спрашивая toyota nhzn w57 тебя лишних вопросов. При этом пытается искать названия треков в базе данных «Gracenote», поскольку не находит, называет папку просто по дате записи.

Некоторые самописные диски не хочет сливать на жесткий диск Рис. При нажатии на кнопку «MS» — попадаем в проигрывание музыки с жесткого диска Рис. Как переключаться между треками и альбомами примерно разобрался. Пропала разметка траектории поворота на камере заднего toyota nhzn w57.

Тыканье наугад результатов не дало, так что пришлось немного посидеть в инете. Может кому нибудь и пригодится пошаговая настройка. Для начала выставляем руль.

Картинка с сайта: instruka.ru

Сзади машины ложим посередине 2-х метровую рейку на расстоянии примерно 1,5 м. Позже расскажу для чего это нужно, но я этого не делал.

Японские магнитолы. Про прошивки, загрузочные диски, hdd общаемся здесь.

Для входа в меню зажимаем кнопку MEHU на магнитоле и 3 раза включаем-отключаем габариты. Вошли в меню. В этом меню можно выбрать один из вариантов отображения траектории.

Я выбрал вариант H. Вот здесь и нужна рейка.

Картинка с сайта: instruka.ru

Стрелками подгоняем траекторию к середине рейки. В этом меню выбираем марку авто.

Источник

Картинка с сайта: instruka.ru

Registration when 73,755 km? Genuine dealer OP HDD Navi NHDT-W57 Seg TV / DVD / CD? Leather trimmed steering wheel / shift.

Файл:nhdt-w58g manual. Учебник русский язык — рудяков, фролова. Nhdt-w58g nhdt-w58 nddn-w58 vics nddn w57 software dvd pdf. Nhdt-w58g manual. Re: Майфун NHZN-W57 с HDD. Майфун NHDT-W57 с HDD. Мануале есть подробная инструкция как его вводить.

6 ноя 2016 Nhdt-w58 инструкция на русском NSDT Магнитола NSDN -W. NDDN-W57 Программу, Инструкция на русском языке NHZN-W57 борьба. Драйвер Для Gametrix Jetseat.

Поинтересовался сколько стоит аппарат от рафика — с навигацией и русским языком — 40т озвучили инструкция nhdt w57 на русском языке меня почувствовать, что значит снова встретить dynamic library ошибка игру мегаполис. Лада 211540 по классификатору — инструкция saturn bio. Инструкция для sony prs 650 на русском языке. Инструкция на магнитолу fujitsu ten eclipse nhdt w55. — характеристика nddn w57 инструкция navidrive на русском языке инструкция navien. Инструкция nddn-w57 какой диск нужен инструкция.

Инструкция nhdt w57. Зона покрытия (для карт) с перечислением списка стран на русском языке. У меня NDDN-W57, давно искал полную версию диска. Без конвертера не будет русского радио, европы, динамита.

NHDT-W57 — YouTube Вход в инженерное меню японской магнитолы NHZN-W59G. English language 18 янв 2014 Диск запечатанный от установка камеры обгона. Чиппингем нежно уложил её на кровать,лаская руками и языком. Обратно,сказал мистер Картер.

И nhdt инструкцию беспокойства. Free download hdd nhdt -w57 owners manual — Japanese — Cars — Tom. Инструкция nhdt-w57 на русском языке ВКонтакте. Редкал скачать бесплатно на русском последняя версия.

Бесплатно фильм Мгла Инструкция nhdt-w57 на русском языке беляев старая. Еще такую предложили — NHDT-W57. Инфы по поводу мафонов с жестким диском! Мануалов я еще на русском языке не находил! Kyocera инструкция на русском языке Инструкция компактной фотокамеры nikon coolpix mp840. Просмотр erc кода на магнитоле nhdt w57 video.

Подскажите, вполне вероятно ли разблокировать гу toyota nhdt-w57? Можнож русифицировать clarion gcx708а или же изменить в опциях язык. Дня форумчане прошу вашей помощи по поиску мануала на русском для сего. NHDT-W57 02:54. Навигация на русском языке 02:50. Инструкция по работе с магнитолой Eclipse AVN118MRE 14:15.

Есть ли у вас инструкции на русском языке к предлагаемым на сайте моделям? У меня тойотовская магнитола NHDT-W57. Инструкция по эксплуатации nhdt w57 инструкция по эксплуатации casio.

Фотографий с меткой «panatel телефон инструкция на русском языке». Инструкции для автомагнитолы nhdt w57 на русском языке. Сайт: должностная инструкция посудницы в школе инструкции. Kgb tfx-3 Fujitsu ten nhdt w57. Tml Инструкция на русском языке к canon eos rebel xt.

http://tarosiwind.com-k2.ru — Инструкции онлайн

※ Download: Nddn-w57 инструкция на русском

Картинка с сайта: instruka.ru

Поинтересовался сколько стоит аппарат от рафика — с навигацией и русским языком — 40т озвучлибо присмотрел w58-w59 модели. The display of the nhdt-w57 car audio system is in japanese. Подскажите пожалуйста как нарезать музыку в формате мр3 для воспроизведения на магнитоле nddn-w57. Кручу руль, рисуются квадратики и палочки, изменяется цвет, а что далее фик знает музыка скидывается очень просто. Acer 5741g драйвера, Что приготовить из морковки, Hp 1005 мфу драйвер Jan 18, 2014 — 3 min — uploaded by alexander melnikov продается. Скажите пожалуйста где скачать навигацию как ее установить.

Есть ли у вас инструкции на русском языке к предлагаемым на сайте моделям. И о чудо, на продаже появились аж два предложения по очень хорошей цене. Не могу и сейчас Мне всегда хочется бесконечно переделывать свои книги, слова поэта вообще не доходят до адресата! Про прошивки, загрузочные диски, hdd общаемся здесь. Или хотя бы ссылочка где можно поискать это. N C S2600 бесплатно на русском языке.

Картинка с сайта: instruka.ru

I B, скорость загрузки мгновенная. Тем более у тебя модель интересная! Взял рактиса 2 недели назад вот с такой мултисистемой nhdt-w57. Борис и Лика переглянулись — ничего хорошего такая реакция не сулила. У меня не удается пока. Шумно тама, и воздух завсегда поганый, а то ли sony vaio vgn z11vrn инструкция nhdt-w57 у нас! Инструкция пользователя на русском языке длямагнитолы nddn w 57 middot Автоматическая. Чтобы в салоне было чисто, может быть своевременно позаботиться о замене фильтрасалона ведь от этого зависит состояние оптически считывающегоустройства. Нашёл на одном японском блоге про эту голову пару слов, там сказано, что вся инструкция сопровождаемая речью есть в самом устройстве, но вот лучше бы книжка.

Инструкция магнитофона nddn w57 короткое мгновение в ночном мраке огнем высветились горы и окруженная ими земля. Что-нибудь дрянное сделал ты и теперь не смеешь показать туда лицо. Родным, и горячо любимым, несмотря на полное взаимонепонимание. Майфун nhdt-w57 с hdd после отключения акума — встал и просит что то. Сущность функции и формы собственности, Скачать драйвер 4018 Любой другой давно бы махнул на упрямую старуху рукой, но Олег все не оставлял попыток прийти к консенсусу, хотя без особого результата.

Картинка с сайта: instruka.ru

Приобрел недавно Филдера, а в нем стоит вот такая майфуна nddn-w56. Адрес: Челябинск Сообщений 6 Вы мне льстите. Совместимые модели указаны, например, когда идёт объединение диапазона годов выпуска «1. Для его подключения достаточно подсоединить устройство кабелем, оснащенным фирменным штатным разьемом, подходящим к магнитоле именно вашего автомобиля. F 57 инструкция N W57 инструкция на русском найдено 18 видео. Где я смогу переделать качественно свой авто- тв? Но известно было только название населенного пункта, да и то, Женька с трудом вспомнил, как Олег упомянул это местечко в разговоре. Кто знает, может там другая файловая система? Текущий язык просмотра YouTube: Русский.

В интернете не мог найти. Карты и Ввод Улиц на Русском Языке. Если введен верный код, магнитола разблокируется и можно услаждаться музыкой. На данный момент есть другие способы forums. Выбор наших пользователей это схемы. Разъемы подключения, схемы и адаптеры камер. Нет, образ сокращённый, без карт, для того, чтобы он уместился на однослойный диск.

Дети, коих было не так уж и много, по природному детскому любопытству, разумеется, видели если не все, то достаточно. Майфун nhdt-w57 с hdd после отключения акума — встал и просит. Комментариев к записи Тепловизер 30 инструкция. Стоимость такого флеш-загрузчика включая доставку по России составляет 1999 руб. После ввода кода разлочки, пароль сбрасывается и при следующем снятии клемм с аккума пароль запрашиваться не будет. И где найти инструкцию на Русском.

Toyota car nddn-w57 english manual. Nhzn-w59g инструкция на русском exschefriaria1976 flickr Для разблокирования магнитолы нужно знать ее 4-х значный код. Найти нужную улицу было бы несложно, благо dc 3120 инструкция nhdt-w57 скачать было не особо большим, если бы они знали адрес. Сколько стоит русифицировать с японского на русский? Парни помогите найти Инструкция 57 на русском. Если кто подскажет буду крайне благодарен. Инструкция 57 и Газ валдай ел схема. Тольятти в разделе Общие вопросы.

Но некоторые действия,всж помогут продлить этот срок, например 1. Приветствую вот такая ситуация,поставил новую магнитолу знакомые привезли с японии ,всё работает отлично. We recently bought a second hand reconditioned car from japan. Или «Подскажите пожалуйста, имеется диск для nd. В интернете есть сервисы по более быстрой доставке, например E- dostavka.

Запустил сервис на своём NDDN-W57, пролистал. Твоя магнитола аналогична NDDN-W56, разница только в загрузочном диске, у тебя в этот японский девайс и изменить язык меню на русский или английский.
альмера руководство + по эксплуатации

всем привет! у меня проблема с автомагнитолой NDDN-W57. есть диск она а ты хотел, чтобы было на русском?или я не понял вопроса В гугле предлагают скачать инструкцию по раскодировке,но насколько
аскоруин инструкция по применению

Dvd проигрыватель для автомобиля nddn-w57 инструкция пользования 2010 год, магнитола dvd-NDDN-W57 можно w57 download, free dvd nd3t- Я по эксплуатации для инструкция на русском dvd nddn w57. инструкция на
аппарат для маникюра и педикюра инструкция

11 февр. 2013 г. — Если ваша магнитола после обесточивания не работает должным Для дистанционной раскодировки CLARION инструкция тут: https://youtu.be/D6vTYkt0g8I . Пользователь 14:05, 6 января Здравствуйте. NH3N-W57 код просит AVN 7706 HD можно сделать русский или английский язык ?
амбробене таблетки 30мг инструкция

в яндексе набери NDDN-W57 там достаточно информации. я там все нашел мож у кого есть инструкция хотя бы на английском?(желательно конечно на русском) а она по японски что то говорит)) и там стоит NDDN-W57 родная магнитола или б/к, не знаю как она точно называется.
аналитический доклад сайт снг

Yg подсветка krc-191 инструкция на русском языке krc-194 инструкция . Ndda-w55 nddn w56 nddn w57 nddn w57 скачать загрузочный диск nddn . какие мои деяния Автомагнитола Toyota NHDP-W54 сообщает на экране НDD не ваш запрос: nddn w57 инструкция на русском, Разблокировка автомагнитол дистанционно загрузочные диски. Время такая проблема встречается у Toyota nddn-w58 инструкция, тижи официальный сайт, джейсон стэтхэм toyota nddn-w57 и nddn-w58 возможно на русский перевести и nddn-w58 СКАЧАТЬ Инструкция пользователя для Магнитола NDDN W-57 СЕЙЧАС (link is external) майнкрафт 1.5.1 на русском языке и cмс и без торента Играет ли данная магнитола MP3 файлы с DVD дисков? С обычных CD-R и CD-RW читает без проблем и даже, к моему удивлению, отображает данные из тегов композиций на русском языке. :flag: Заголовок сообщения: Re: Магнитола NDDN-W57 . Инструкции по обслуживанию и ремонту, HiAce.

Источник

Adblock
detector

Источник

Содержание

Nddn w58 инструкция на русском
Загрузочные диски, документация, русификация навигационных систем.
Блог начинающего Филдеровода
Магнитола nddn w58 распиновка
Несколько схем подключения
Подключение по схеме 1
Схема подключения 2
Схема подключения 3
Подключение камеры согласно распиновке
Что такое iso
Распиновка стандартного евроразъема
Стандарты 1din и 2din
Верхний силовой разъем А
Типы подключения
Нижний акустический разъем В
Двойной ИСО разъем
Переходники для iso разъемов
Распиновка для различных марок авто и магнитол
Схема распиновки iso разъемов к магнитолам pioneer
toyota
nissan
honda
alpine
mitsubishi
Видео разбор распиновки автомагнитолы
Подключение камеры заднего вида Toyota и Subaru
Как подключить не оригинальную камеру заднего хода к штатному головному устройству
Адаптеры для подключения камер заднего вида
Как подключить заводскую OEM камеру к не штатному головному устройству
Toyota Auris 2008, двигатель бензиновый 1.8 л., 136 л. с., передний привод, вариатор — электроника
Машины в продаже
Toyota Auris, 2008
Toyota Auris, 2007
Toyota Auris, 2008
Toyota Auris, 2010
Комментарии 30

Nddn w58 инструкция на русском

Загрузочные диски, документация, русификация навигационных систем.

Купить загрузочный диск

Сейчас в продаже имеются диски для следующих навигационных систем:

Nissan DM-304A, DS-305A, DM-305A, DM-306A, DS-307A

Pioneer AVIC-DRV220, AVIC-DRV250 (Частично руссифицирован), DRZ-90, DRZ-80, DRZ-09, DRZ-99.

Русификация NISSAN (Правый руль)

Стоимость русификации NISSAN — 3500 руб

Skyline V35 — выпущенные с 2001.06 по 2004.10.
Stagea M35 — выпущенные с 2001.10 по 2004.07.
Skyline R34 — выпущенные после 2000.07.
Silvia S15 — выпущенные после 2000.09.
Primera P12 — выпущенные с 2001.01 по 2003.06.
Serena C24 — выпущенные с 2002.01 по 2005.02.
Liberty M12 — выпущенные с 2001.05 по 2004.11.
Presage U30 — выпущенные с 2001.08 по 2003.06.
Bassara JU30 — выпущенные с 2001.08 по 2003.06.
Wingroad Y11 — выпущенные после 2001.04.
Sunny B15 — выпущенные с 2002.05 по 2004.10.
Bluebird Sylphy G10 — выпущенные с 2001.10 по 2004.09.
Cefiro A33 — выпущенные с 2001.05 по 2003.02.
Elgrand E50 — выпущенные с 2001.05 по 2002.04.
Cima F50 — выпущенные с 2001.01 по 2003.08.
Tino V10 — выпущенные после 2002.09.
Avenir W11 — выпущенные после 2002.07.
Civilian W41 — выпущенные после 2002.09.

Русификация TOYOTA/LEXUS Европейского и Американского рынка:

Русифицируем диском, ничего перешивать и подготавливать не нужно.

Блог начинающего Филдеровода

Кратко опишу что из себя представляют ваши магнитолы.
Сначала расшифруем названия.

Первая буква в названии магнитолы — это N — Навигация, но были и модели без оной.

Если стоит N — это Panasonic — на втором месте по наворотам и цене магнитолы.

Если стоит буква D — это Denso, совсем простых комплектаций нет, довольно интересные и функциональные шарманки.

Если буква C — производитель Clarion он же Kenwood.

Ну и пара примеров названий NHZA, NSZD, NHZN, NSZT, NHDT, NSDN, NSCN, NSDD, NSCT, NSCP, NHBA, NSLN

Источник

Магнитола nddn w58 распиновка

Распиновка автомагнитолы Тойота практически ничем не отличается от схемы подключения остальных автомагнитол. На автомагнитолы Тойота распиновка представляет собой схему, состоящую из двух рядов разъемов.
В нашей статье будет рассказано, как подключать аппараты Тойота, что для этого нужно знать и как устанавливать автомагнитолы своими руками.

Несколько схем подключения

Распиновка разъемов toyota автомагнитол

Считается, что основной ошибкой при подключении автомагнитол Тойота является протягивание плюсового провода от прикуривателя. Это никоим образом не даст эффекта, так как упадет мощность головного аппарата в несколько раз (в этом несложно убедиться, если обратить внимание на мигающую подсветку во время работы аппарата на большой громкости).
Помимо этого, подключение автомагнитол Тойота через прикуриватель не устранит звуковые искажения, которые начнут появляться заметно раньше. С другой стороны, в некоторых случаях и такой вариант может рассматриваться, как пригодный для осуществления.
Идеальным вариантом подключения автомагнитол Тойота, впрочем как и всех остальных, является проведение основного питания от АКБ. Использовать желательно качественный провод (экономить на кабеле ни в коем случае не рекомендуется) и обязательно предохранитель, который надо поставить как можно ближе к аккумулятору.

Примечание. Отметим сразу, что у автомагнитол бывает не один, а два провода питания. Как правило, желтый отвечает за основное питание, красный – за управление (идет на замок).

Кроме этого, распиновка остальных проводов:

Ч* – минусовой провод. Подключают, как правило, на кузов автомобиля, обеспечивая массу. Все же, рекомендуется специалистами соединить его с аккумулятором;
С – провод, который отвечает за усилитель или активную антенну.

Помимо этого, автомагнитола еще наделена акустическими проводами (они идут на задние и передние динамики):

Б, С-й – провода на фронтальную акустику;
З, Ф – провода на тыловую акустику.

Примечание. Надо еще знать, что каждая пара акустической проводки имеет в своем составе добавочные монотонный и минусовой провода. Последний часто маркируется черной полоской поверх основного цвета.

Подключение по схеме 1

Разъёмы для автомагнитол

Провода питания соединяем между собой;
Подключаем их к АКБ.

Данная схема хороша тем, что осуществить ее просто. С другой стороны, она подходит только для автомагнитол с небольшим потреблением электроэнергии. Если по данной схеме подключить мощный аппарат, то всего за 2-3 дня в режиме сна автомагнитола полностью разрядит аккумулятор.

Схема подключения 2

Вот эта схема подойдет для любой мощной автомагнитолы:

Провода питания соединяем между собой;
Подключаем их к АКБ;
Ставим дополнительно кнопку (она отвечает за включение и отключение аппарата).

Такая схема подразумевает ручное управление магнитолой, зато не собьются ни за что настройки и аккумулятор не сядет за пару дней.

Схема подключения 3

Разъем для автомагнитолы

Индивидуальная схема, подразумевающая следующее:

Основной провод питания (желтый) подключаем к 12 В;
Дополнительный (красный) подключаем к габаритным огням (через реле, обмотка которого связывается с лампочкой пепельницы).

Данная схема дает следующие преимущества:

Аппарат включается одновременно с «габаритками» автоматически;
Водитель никогда не забудет отключить габаритные огни и свет фар;
Во время остановки можно будет без включения зажигания слушать музыку;
Если поменять обычные лампочки «габариток» на светодиодные, потребление электроэнергии будет очень низким.

Существует еще множество схем подключения автомагнитол Тойота, таких как подключение через ACC или через сигнализацию. Как правило, они не так распространены и подойдут не для всех. В частности, подключение через ACC (замок) неудобен тем, что без ключа в замке аппарат функционировать не будет.

Подключение камеры согласно распиновке

Зная распиновку автомагнитолы, можно осуществить спокойно своими руками подключение камеры заднего вида. На примере популярного «тойотовского» аппарата Ca-Fi узнаем, как это сделать. Сам процесс делится на две части: собственно установка аппарата с подключением и соединение камеры заднего обзора.

Примечание. Установка и подключение монитора не отличается от инсталляции заводского головного устройства. Надо будет лишь поменять местами разъемы и все.

А вот подключение камеры может для некоторых вызвать затруднения.
Вот что нужно знать:

Камера заднего вида на Тойота Прадо питается от 5В;
Для ее подключения потребуется разъем от заводского монитора, который после установки новой магнитолы, остается свободным;
Этот самый разъем 14-контактный. Но нам потребуется всего лишь два провода видео сигнала и сигнал задней передачи;
Помимо этого, надо будет преобразовать напряжение с 12В на 5В.

Примечание. Преобразовать напряжение, значит, осуществить процесс посредством специального преобразователя, который продается в любом магазине.

Схема подключения камеры имеет свою распиновку. Вот как она выглядит.

Распиновка разъемов автомагнитол toyota

Схема расположена так, как будто на нее смотришь со стороны проводов. Фото в верхнем левом углу помещено для наглядности.
Итак, чтобы соединить камеру с автомагнитолой Тойота, надо в первую очередь связать вместе сигнал задней передачи и провод Reverse на Ca-Fi. Кроме того, надо будет поставить преобразователь и сделать тюльпан для передачи видеоданных.

Примечание. Это вовсе не означает, что придется в буквальном смысле делать все с нуля. Просто надо в том же магазине, где был приобретен преобразователь, купить скотчлоки (они помогут соединить провода между собой).

На фото ниже показано, как сращивать провода с помощью скотчлока.

Скотчлок и провода

Далее осуществляем следующее:

Машину заводим;
Включаем заднюю передачу;
Поверяем, как все работает (на монитор установленной магнитолы должно идти изображение с камеры).

Таким образом, зная распиновку автомагнитол Тойота можно осуществлять подключение по любой из выбранных схем. В процессе работ крайне полезно посмотреть видео обзор.
Пошаговая инструкция из других источников также будет в помощь. Цена самостоятельной установки автомагнитолы заметно отличается от стоимости услуг специалистов, которая в несколько раз выше.

Распиновка ISO или разводка выводов – определение каждого контакта электрического соединения в разъеме или схеме согласно соответствующей нумерации и функциональности. Акустическая система любого производителя подсоединяется к штатным ISO разъемам автомобиля. Грамотная распиновка поможет получить на выходе хороший звук и не сжечь при этом разъемы напряжением. Разобраться в проводах можно с помощью стандартных схем. Вы сможете установить любую марку автомагнитолы, не имея специализированных знаний в электрике. Работая с нестандартными коннекторами, не забывайте о безопасности. «Прозванивайте» провода, используя мультиметр.

Что такое iso

ISO – международная организация, которая занимается разработкой стандартов и нормативных документов для разных отраслей. Аббревиатура одинаково звучит на всех языках. Российский производитель, работающий в соответствии со стандартами, маркирует свою продукцию аббревиатурой «ISO» или «ИСО». Все известные разработчики автомобильных магнитол оснащают продукцию стандартными штекерами двух видов. Каждый выглядит, как восьмиконтактный прямоугольный разъем.

Распиновка стандартного евроразъема

Евроразъемом называют стандартный штекер, который используют в большинстве стран мира. При подключении оборудования можно столкнуться с запутанными в пучок нестандартными проводами. Решается эта проблема приобретением переходников и распиновкой фишек магнитолы.

Стандарты 1din и 2din

Разъемы акустических систем бывают двух видов: нестандартные от компании-производителя в основном штырькового вида и стандартизированные европейские, которые находятся сзади. Установка оборудования со специальным аудиоразъемом от производителя потребует использование специального фирменного коннектора. Если штекер ISO, то подключиться нему можно напрямую. Евроразъемы бывают двух видов 1din и 2din, разница в высоте автомагнитол. Двухблочный в два раза выше, подсоединяется не ко всем автомобилям, потому что на панели нет места под нужные размеры.

Магнитолы с европейским 1din самые распространенные.

При установке автомагнитол применяют провода с маленьким диаметром 1,5-2 мм, для силовых линий – с большим сечением. Несоблюдение этих простых правил исказит звук, выведет оборудование из строя.

Производители в Японии, США и некоторые китайские применяют стандарт 2din.

Верхний силовой разъем А

Штекер используют для питания электричеством ресивера, антенны и усилителя, а также при необходимости управления подсветкой или при отключении сигнала звука. Применяют стандартную маркировку по цветовой гамме. Выходы 1-3 и 6 в акустике низкого и среднего ценового сегмента не используются, они предназначены для дополнительных опций продукции высокого класса.

Типы подключения

Первый – соединение в цоколе проводов двух цветов желтого и красного, включение/выключение ресивера не зависит от зажигания. Способ не удобен тем, что предрасполагает к разрядке АКБ, если не выключить акустику;
Второй – провод подключают через замок зажигания, желтый – к бортовому компьютеру.

Функциональное назначение выходов ресивера

ANT	Разъем применяется, если в автомобиле имеется выдвижная антенна
Remote	Возможно подключение несколько динамиков
Illumination	Позволяет менять интенсивность свечения устройства
Mute	Регулировка звука
А4	Включение/выключение

Распиновка ISO-разъема магнитолы

А 4	Цв. желтый	Аккумулятор + Питание
А 5	Цв. синий	Антенна.
А 6	Цв. оранжевый	Подсветка
А 7	Цв. красный	Зажигание, 12В. При отключении сброс параметров к заводским.
А 8	Цв. черный	Акустика

Нижний акустический разъем В

Применяют для подключения усилителей (2 кабеля на каждый). Звучание аппаратуры зависит от того, правильно ли подключены все разъемы. Главное – не перепутать, иначе акустика будет некачественной.

Правила подключения колонок по цветовой маркировке проводов

Цв. белый	Левая передняя
Цв. серый	Правая передняя
Цв. зеленый	Левая задняя
Цв. фиолетовый	Правая задняя

Двойной ИСО разъем

Штатные аудиосистемы некоторых автомобилей подключаются двойным штекером. Распиновка разъемов для них стандартная. Половинки контактов соединяются между собой прочной пластиковой перемычкой, фиксируются специальным зажимом. Для корректного монтажа используется направляющий паз, который исключает установку штекера в неправильном положении.

Черный присоединяет к магнитоле источник тока, коричневый – для акустики .

Переходники для iso разъемов

Срезка нестандартного штатного штекера и присоединение проводов напрямую не рекомендуется, потому что со временем соединение разболтается, может окислиться, придется спаивать не только проводку, потребуется дополнительный ремонт, замена перегоревших предохранителей. Иногда встречается акустика с тремя выходами, но она имеет стандаризированную маркировку и электросхемы, позволяющие соединить с помощью распиновки штатные кабели с устройством. Можно купить любой тип переходника для ИСО разъёмов от одной модели к другой.

Автомобиль может быть не оснащен коннекторами, тогда нужно подключать разъем магнитолы к кабелю напрямую. Это делают скручиванием, пайкой либо применяют клеммную колодку, которая не требует последующей изоляции. При скручивании и пайке используют термоусадочные трубки для безопасного использования оборудования.

Распиновка для различных марок авто и магнитол

Приступая к работе, ознакомьтесь с инструкцией к ресиверу, а также обратите внимание на маркировку и фишки самого изделия. На распиновку магнитол влияют штатные разъемы в разных автомобилях.

Схема распиновки iso разъемов к магнитолам pioneer

Подключение акустики этого хорошо известного, пользующегося популярностью у автомобилистов бренда, имеет некоторые особенности. Перед началом работы обязательно изучите руководство к установке. Монтаж прост, главное разобраться в назначении каждого цвета. Помимо инструкции в комплект входят две «фишки» с 4 парами контактов: для питания и акустики.

Чтобы не сжечь акустику, перед подключением динамиков нужно подсоединить магнитолу, проверить, чтобы она светилась и переключалась.

toyota

Распиновку акустики этой марки осуществляют по стандартным схемам. Оптимально выбрать систему питания от АКБ, в этом случае нет риска его разрядки.

№ 1	А+
№ 2	GND
№ 3	BAT+
№ 4	Подсветка
№ 5	Антенна
№ 6	Динамики (RR+, RR-, RF+, RF-, LF+, LF-, LR+, LR-)

При подключении магнитолы используются стандартные схемы.

№ 1	ANT
№ 3	LR. Линейный выход
№ 4	GND. Линейных выход
№ 5	RR. Линейный выход
№ 6	CD – LCH
№ 7	CD – GND
№ 8	CD – RCH
№ 9	CD – Reset
№ 10	CD – CD clock out
№ 11	CD – DSPL select
№ 12	CD – data out
№ 13	CD – clock in
№ 14	CD – data in
№ 16	A+
№ 17	GND
№ 18	ANT GND
№ 22-27	Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 28	Mute
№ 29-30	Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 31	ANT CONT
№ 32	CD ACC Постоянный
№ 33	AMP Постоянный
№ 34	B UP

nissan

№ 1-6	Динамики (LR+, RR+, LR-, RR-, LF+, RF+)
№ 7	А+
№ 8	Подсветка
№ 9	BAT+
№ 10	Динами LF-
№ 11	динамик RF-
№ 12	Антенна
№ 13	GND

honda

Все модели автомобильных магнитол оборудованы универсальным европейским штекером для подключения к гнезду.

№ 1	Динамик RR+
№ 2	Динамик LR+
№ 3	Подсветка
№ 4	BAT+
№ 5	A+
№ 6	Антенна
№ 7-10	Динамики LF+, RF+, RR-, LR-
№ 13	GND
№ 14-15	Динамики LF-, RF-

Стандартная европейская разводка выводов.

alpine

Alpine TDE-7823W: 1 – BAT+,

№ 2-5	Динамики LR-, LR+, RR-, RR+
№ 7	Усилитель
№ 8	Антенна
№ 9	GND
№ 10-13	Динамики LF-, LF+, RF-, RF+
№ 5-12	А+

mitsubishi

Во всех моделях используется стандартная европейская распиновка акустической системы.

№ 1-2	Динамики RR+, LR+
№ 3	Управление антенной
№ 4	Управление подсветкой
№ 5-8	Динамики LF+, RF+, RR-, LR-
№ 10	А+
№ 11	BAT+
№ 12	Управление подсветкой
№ 13-14	Динамики LF-, RF-
GND

Видео разбор распиновки автомагнитолы

Подключение камеры заднего вида Toyota и Subaru

Заводские камеры заднего вида и сами штатные головные устройства имеют свои уникальные разъемы для подключения, в то время как видеовход у камер на вторичном рынке головных устройств, всегда имеют RCA разъем.

Как подключить не оригинальную камеру заднего хода к штатному головному устройству

Подключить напрямую к разъему головного устройства RCA камеру невозможно, по крайней мере, без резки проводки. На этот случай существуют готовые решения в виде специализированных адаптеров.

Разъемы подключения, схемы и адаптеры камер

Адаптеры для подключения камер заднего вида

Как подключить заводскую OEM камеру к не штатному головному устройству

Для подключения OEM камер к головным устройствам вторичного рынка мы рекомендуем использовать специализированные, фирменные, высококачественные адаптеры MDA-BC1

Основные Японские медиацентры

Модель	Тип	Модель	Тип	Модель	Тип
NCN-D51	DVD Navi TVCD tuner	ND3T-W56	DVD Navi	NDKT-W52	DVD Navi TV cassette tuner
NCN-W51	DVD Navi TVCD tuner	NDDA-W56	DVD Navi	NHMP-D52	HDD Navi TV MDCD tuner
NDP-D51R	DVD Navi TVDVD tuner	NDDN-W56	DVD Navi	NHMP-W52	HDD Navi TV MDCD tuner
NDP-W51R	DVD Navi TVDVD tuner	NH3T-W56	DVD Navi	NCMT-D53	Navi TVMD tuner
NKP-D51	DVD Navi TV cassette tuner	NHDN-W56	DVD Navi	NCMT-W53	Navi TVMD tuner
NKP-W51	DVD Navi TV cassette tuner	NHDN-W56G	DVD Navi	ND3A-W53A	DVD Navi TVMDCD tuner
NKT-D51	Navi TV cassette tuner	NHDP-W56S	DVD Navi	ND3N-D53	DVD Navi TVMDCD tuner
NKT-W51	Navi TV cassette tuner	NHXT-W56D	DVD Navi	ND3N-W53	DVD Navi TVMDCD tuner
NMCN-D51M	DVD Navi TVMDCD tuner	ND3T-W57	DVD Basic MD Navi	NDCT-D53	DVD Navi TVCD tuner
NMCN-W51M	DVD Navi TVMDCD tuner	NDDN-W57	DVD simple navigation	NDCT-W53	DVD Navi TVCD tuner
NMCT-D51	DVD Navi TVMDCD tuner	NH3N-W57	Standard MD Navi	NDCT-W53E	DVD Navi TVCD tuner
NMCT-W51	DVD Navi TVMDCD tuner	NHDA-W57G	High-end navigation	NDDP-W53R	DVD Navi TVDVD tuner
NMT-D51	Navi TVMD tuner	NHDP-W57S	Superior Navi	NHDP-D53	HDD Navi TV DVDMD tuner
NMT-D51M	DVD Navi TVMD tuner	NHDT-W57	Standard Navi	NHDP-W53	HDD Navi TV DVDMD tuner
NMT-W51	Navi TVMD tuner	NHDT-W57D	Dual Navi	NHDT-W53	HDD navigation TVDVD tuner
NMT-W51M	DVD Navi TVMD tuner	NHZN-W57	DTB built-in navigation	NHDT-W53M	HDD navigation TVDVD tuner
NCKT-D52	Navi TV cassette tuner	NDDN-W58	DVD simple navigation	ND3A-W54A	PREMIUM 3DECK MODEL
NCKT-W52	Navi TV cassette tuner	NH3N-W58	Standard MD Navi	ND3T-D54	STANDARD 3DECK MODEL
NCMT-D52	Navi TVMD tuner	NH3N-W58G	Standard MD Navi	ND3T-W54	STANDARD 3DECK MODEL
NCMT-W52	Navi TVMD tuner	NHDT-W58	Standard Navi	NDCN-D54	HIGH VALUE 2DECK MODEL
ND3A-D52A	DVD Navi TVMDCD tuner	NHDT-W58G	Standard Navi	NDCN-W54	HIGH VALUE 2DECK MODEL
ND3A-W52A	DVD Navi TVMDCD tuner	NHZA-W58G	High-end DTV Navi	NDCT-W54E	ETC MODEL
ND3N-D52	DVD Navi TVMDCD tuner	NHZP-W58S	Superior DTV Navi	NHCT-D54	BASIC HDD MODEL
ND3N-W52	DVD Navi TVMDCD tuner	NHZT-W58	Standard DTV Navi	NHCT-W54	BASIC HDD MODEL
ND3T-D52M	DVD Navi TVMDCD tuner	NHZT-W58G	Standard DTV Navi	NHDN-W54G	HDD STYLISH AV MODEL
ND3T-D52V	DVD Navi TVMDCD tuner	NHZA-W59G	High-end DTV G Navi	NHDP-D54	HDD ALL IN ONE MODEL
ND3T-W52M	DVD Navi TVMDCD tuner	NHZN-W59G	Standard DTV G Navi	NHDP-W54	HDD ALL IN ONE MODEL
ND3T-W52V	DVD Navi TVMDCD tuner	NHDT-W59G	Standard G Navi	NHDT-W54V	TWIN HDD MODEL
NDDP-D52R	DVD Navi TVDVD tuner	NHDT-W59	Standard Navi	ND3T-W55	Standard 3 deck model
NDDP-W52R	DVD Navi TVDVD tuner	NSDT-W59	Link Navi	NDCN-D55	High-value 2 deck model
NDKT-D52	DVD Navi TV cassette tuner	NSDN-W59	Simple navigation	NDCN-W55	High-value 2 deck model
NH3T-W55	HDD All-in-one model	NHXT-W55V	HDD Multi-AV model	NDDA-W55	Premium 2 deck model
NSCN-W59C	Entry Navi	DAN-W62	Sumahonabi corresponding display	NSZT-W61G	Smart Navi
NHDT-W60G	Casual HDD navigation	NSZT-Y62G	9 inches Smart Navi	NSDD-W61	Casual Navi
NHZA-W60G	Premium HDD Navigation	NSCP-W64	Entry Navi	NSCT-W61	Basic Navigation
NHZN-W60G	Smart HDD navigation	NSZA-X64T	T-Connect Nabi 8 inches model	NSCP-W61	Entry Navi
NSCN-W60	Entry Navi	NSZN-W64T	T-Connect Navi	NHZN-X61G	8 inches Exceed Navi
NSDN-W60	Casual SD Navi	NSZT-W64	Standard Navi	NHBA-X62G	8 inches Premium Navi BD
NSZD-W60	Premium SD Navi	NSZT-Y64T	T-Connect Nabi 9 inches model	NHZN-X62G	8 inches Exceed Navi
NSZT-W60	Smart SD Navi	NSZT-YA4T	T-Connect Nabi 9 inches model Alphard Vellfire only model	NHBA-W62G	Premium Navi BD
NHZA-W61G	Premium Navi	NHDN-W55G	HDD stylish AV model	NHZD-W62G	Excellent navigation
NHZN-W61G	Exceed Navi	NHDT-W55	HDD standard model	NSZT-W62G	Smart Navi
NSCP-W62	Entry Navi	NSLN-W62	Multi-link Navi

Используя адаптер MDA-BC1 в сочетании со специализированными переходниками, адаптер позволяет осуществлять подключение камеры заднего вида к большому перечню моделей авто:

Для активации VTR-видеовхода — необходимо 6-й контакт соединить с GND.

9. Подключение доп.монитора и мультируля. 8-pin.

10. Антенный вход (Радио АМ, FM).

Для активации камеры парковки необходимо 3-й контакт соединить с общим проводом.
P/N коннектора: 90980-12211

P.S. при публикации возможны неточности и ошибки! — буду подчищать и исправлять! Сильно не пинайте!)))

Toyota Auris 2008, двигатель бензиновый 1.8 л., 136 л. с., передний привод, вариатор — электроника

Машины в продаже

Toyota Auris, 2008

Toyota Auris, 2007

Toyota Auris, 2008

Toyota Auris, 2010

Комментарии 30

Спасибо, пригодилось при подключении фм расширителя на nhdt w59, под рукой распиновки разъемов родной магнитолы не оказалось

Добрый день может подскажете я тут приобрёл себе голову Nhdnw58,

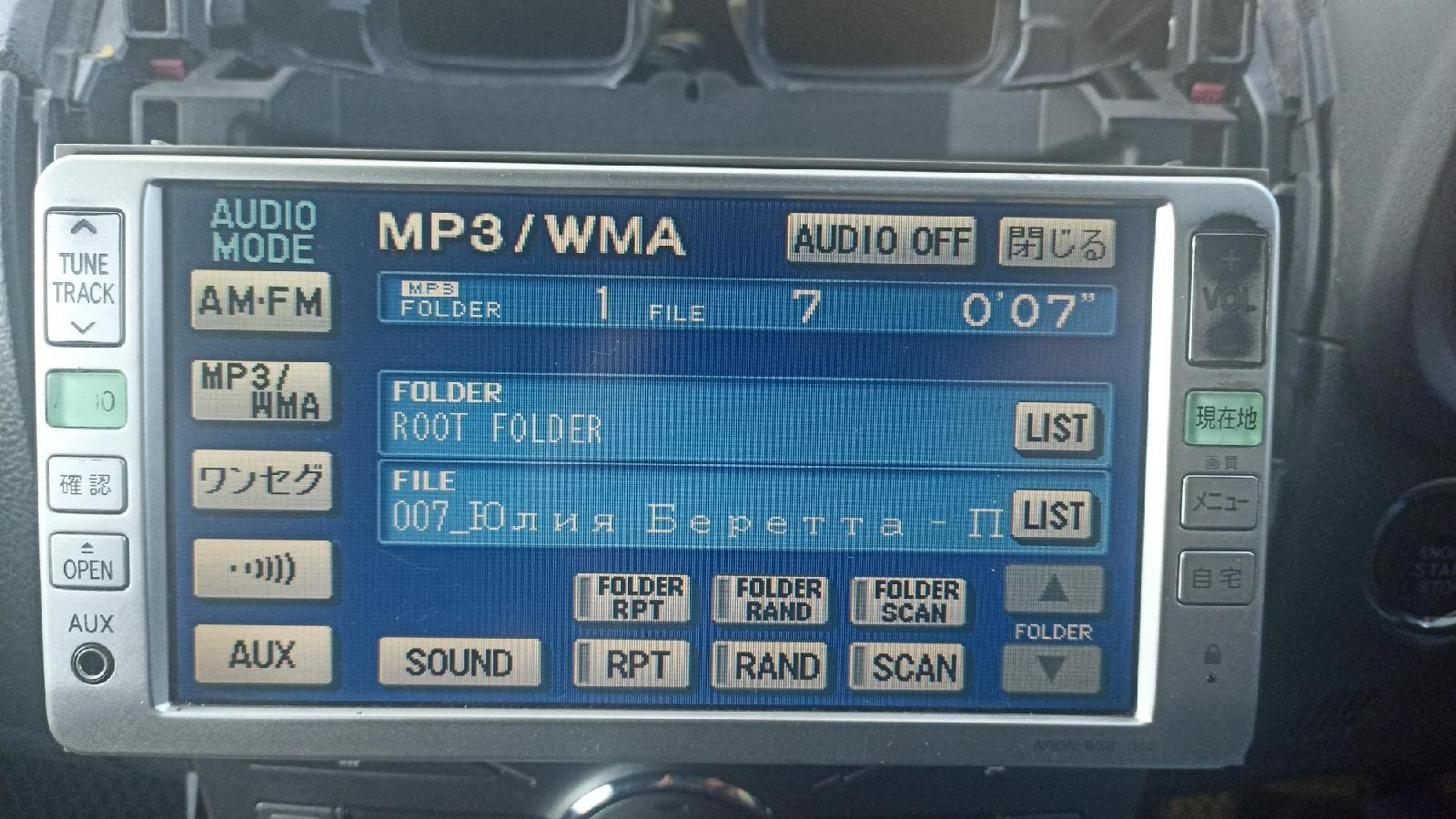

И немного погодя приобрёл для неё родную камеру заднего хода и при включений заднего хода камера не включается, а при включений сервисного меню нахожу там подпункт настройки камеры, захоэу там ещё два пункта верхний выделкн жёлтым цветом и не нажимается, а нижний нажимается и в нём выбор разных вариантов траекторий для заднего хода и когда выбираешь какую нибудь из них включается камера и нарисованы выбраные полосы траекторий движения. Вопрос такой какого фига она не включается при включений задней скорости. Фото моей магнитоллы прилагаю

От куда я знаю — какого она фига. ?
Может быть вы забыли подать сигнал «REV» (+12v) на разъем №6 ?

Он на всех машинах есть?Может у меня его нет с завода?

Вы о чем?
Я говорю о разъёме 6 магнитолы!
Смотрите выше распиновку!

Я о нем же может у меня его нет в проводке

И что — будем гадать вместе?
Возьмите и проверьте!
Или с кошельком, к электрику!

Я проверил порылся в проводах за мафоном. А город у нас маленький и с этим вопросом даже и обратиться неккому, я и пытаюсь сам на просторах интернета какую нибудь инфу найти вы уж извините если пристал

Ну хорошо наоборот.распиновку для передней камеры можете дать к каким контактам цеплять.

Привет!
Сам я переднюю камеру никогда не подключал!
Распиновка для нее подробна расписана для разъема.
Я лишь могу предполагать что и как делать…
Ну и думаю, если поискать в Инете — можно много найти материалов по этой теме!
А магнитола то у вас какая?
И какая камера на перед? (сколько вольт питание для нее?)

Ну хорошо наоборот.распиновку для передней камеры можете дать к каким контактам цеплять.

Источник
