Технология установки винтовых свай: от сложного к простому
Дом дому рознь. Как и достаток достатку. Поэтому если Вы не спите на сундуке с деньгами, а хотите построить тёплый, надёжный и недорогой дом, то почему бы не начать с дешёвого фундамента? Например, свайно-винтового. По технологии, которую разработали англичане, использовали военные и теперь, как драгоценное наследство, подарено гражданскому населению.
Как выбрать винтовые сваи

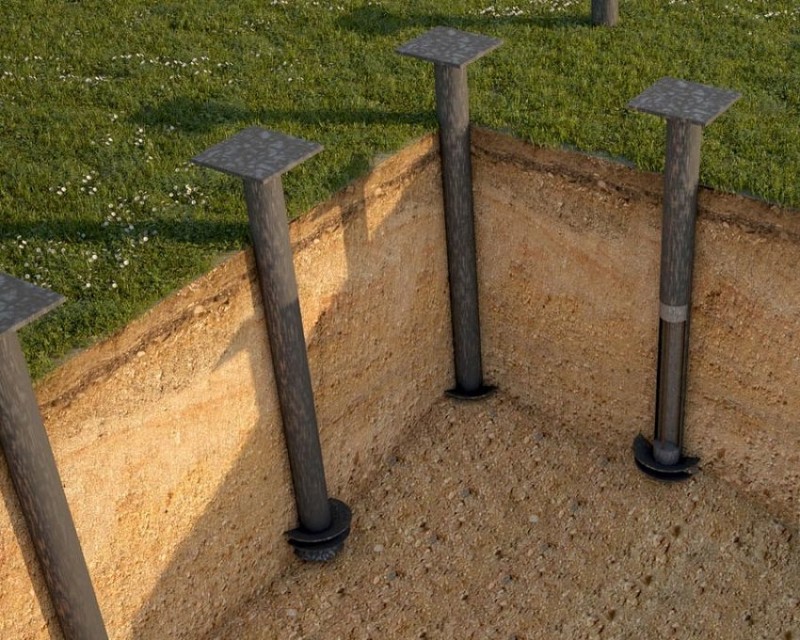

Винтовая свая – до гениальности простая конструкция. Это всего лишь полая бесшовная труба, в нижней части которой имеется конус и приваренные две спиральные лопасти. Все! Первая — разрыхляет, а вторая – спрессовывает грунт.
В результате застройщик получает надёжный, недорогой и долговечный фундамент. О его прочих достоинствах можно прочить здесь…, а пока давайте остановимся на устройстве фундаментов на винтовых сваях.
Чтобы смонтировать свайную основу под строение, Вам не нужно тут же бежать и покупать винтовые столбы. Прежде чем сделать это, необходимо выяснить:
- тип грунта на участке;
- величину уровня залегания грунтовых вод;
- значение глубины горизонта промерзания грунта;
- вес будущего строения (с нагрузкой);
- ветровое давление на объект.
Обратитесь к нам, и мы поможем правильно рассчитать оптимальное количество и размеры винтовых свай, установка которых минимизирует затраты, но не ухудшит эксплуатационные характеристики фундамента.
Сваи обязательно устанавливаются под каждым углом возводимого строения и под всеми несущими стенами
СТАВИМ СВАИ ПО ШАГАМ
В целом пошаговая инструкция технологии монтажа винтовых свай выглядит так.
Шаг 1. Разметка участка.
Начиная с базового угла, производят разметку остальных трёх угловых точек и устанавливают везде арматурный пруток.
Обратите внимание, чтобы в полученном прямоугольнике диагонали были равны
Далее под внутренними капитальными стенами и в местах их соединения с наружными, также устанавливают арматуру.
Шаг 2. Завинчиваем сваи

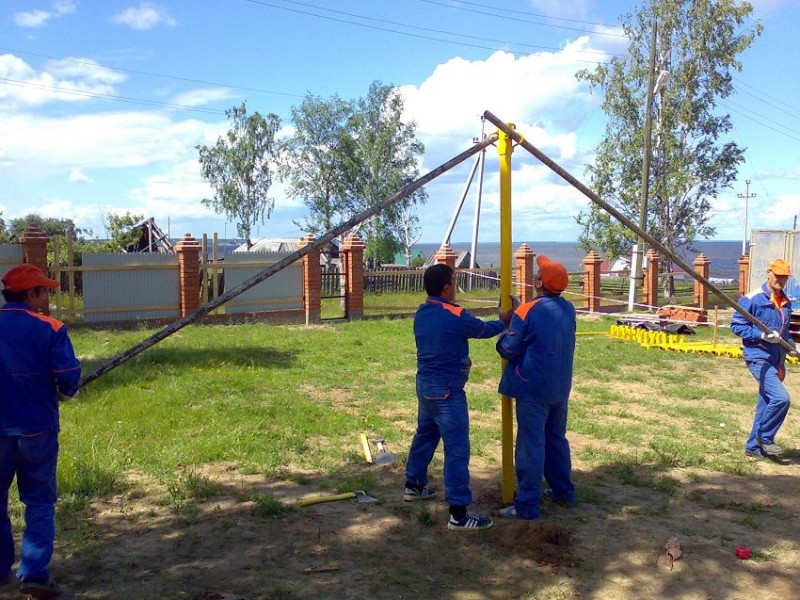

Тут есть два варианта. Технология установки винтовых свай предполагает лишь факт ввинчивания конструкции в грунт. А станете ли Вы делать это с помощью спецтехники или позовёте на помощь верных друзей – решать Вам.
Однако, даже обратившись к товарищам, помните: если диаметр свайных труб более 89 мм, а грунт не мягкий, лучше сохраните здоровье своё и приятелей, да по-хорошему закажите аренду установки для завинчивания свай.
Приглашая людей, учтите, что чем глубже завёртывается свая, тем сложнее это сделать. Можно, в принципе и вдвоём справиться с поставленной задачей. Но при условии, что Ваш напарник (равно как и Вы) силен, словно Алёша Попович. Сначала процесс установки винтовых свай кажется лёгкой забавой, но чем глубже входит в грунт конструкция, тем тяжелее вам придётся. Да и звук от ввинчивания возникнет такой, словно в лесу шалит Соловей-Разбойник.
Поэтому, можете, конечно, вдвоём вкручивать фундаментные столбики. Но знайте – вчетвером это сделать легче и проще. А вшестером – даже не почувствуете, как ввинчиваете сваю. Тем более, что через каждые 2-3 оборота наступит «минута передышки».
В это время посмотрите на магнитный уровень, закреплённый на теле сваи. Иначе можете пропустить момент начала отклонения от вертикальности установки.
Никогда для установки сваи в вертикальном положении не вывёртывайте их. Это приведёт к разрыхлению грунта вокруг лопастей и столба, что может привести к шатанию ввёрнутой конструкции
Шаг 3. Выравнивание сваи.
Как бы Вы не старались, но ввинтить сваю так, чтобы воздушный пузырёк на закреплённом уровне не отклонялся от нулевого положения, увы, не получится. Поэтому придётся максимально накренить в сторону смещения трубу и сделать полных 1-2 оборота. Если свая встала на место – отлично. Если нет, проверните её в накренённом состоянии ещё на 1-2 оборота.
Шаг 4. Обрезка сваи.

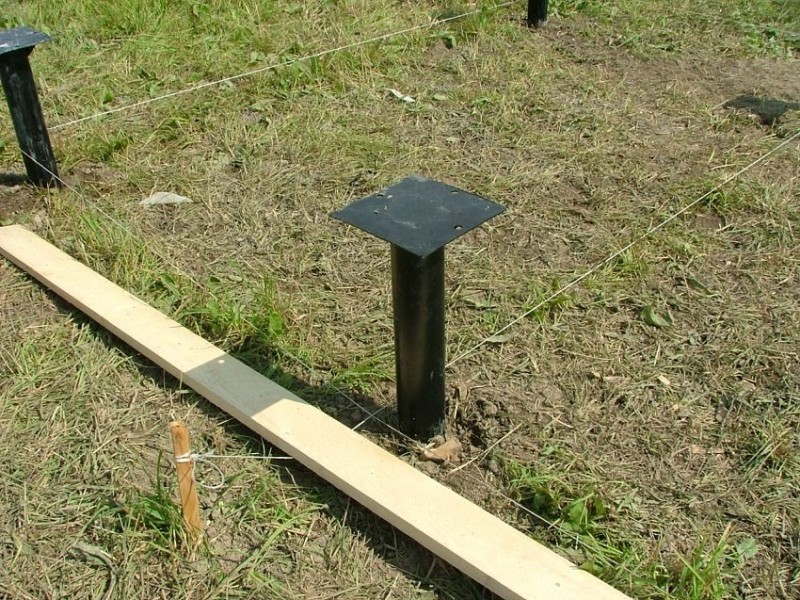

И вот когда, наконец, сваи установлены, пришло время отрезать их верхние части в один уровень. Здесь можете воспользоваться лазерным нивелиром или старым дедовским гидроуровнем, состоящим из прозрачного шланга, наполненного водой.
Р.S. РАЗРУШИМ ГЛАВНЫЙ МИФ
Технология установки винтовых свай — отличное решения для постройки лёгкого дома. В два этажа каркасные дома на винтовых сваях или гараж, дачки, баньки, сараи и т.д. очень теплые постройки. Некоторые утверждают, что такой фундамент не годится для жилья, поскольку пол первого этажа будет очень холодным.
С таким же успехом можно сказать, что стены кирпичного или монолитного дома – «ворота» для холода. Но ведь это не так! Живя в XXI веке все отлично знают, что для энергосбережения нужно не ругать некие технологии, а просто утеплять все конструкции. Включая, между прочим, и пол первого этажа.
Поэтому главный миф о тепловой неэффективности фундамента, возведённого по технологии винтовых свай легко разбивается о листы пенополистирола, базальтовой минеральной ваты или банальный керамзит, засыпаемый между землёй и черновым полом первого этажа.
Так что, если хотите иметь тёплый дом, с недорогим, быстро сооружаемым и надёжным фундаментом, помните, что для осуществления Вашего желания существуют винтовые сваи. И если Вы не сможете установить их самостоятельно, звоните, мы поможем. Причём по очень привлекательной цене.
Содержание
- Как монтировать винтовые сваи своими руками?
- Технология установки винтовых свай своими руками
- Рекомендации по установке винтовых свай своими руками
- Монтаж винтовых свай своими руками видео для обучения
Монтаж винтовых свай своими руками — востребованный способ для организации фундамента. Винтовые сваи представляют собой элементы, которые впоследствии выполняют функцию опоры. Если сравнивать с ленточным либо монолитным типом фундамента, основание, созданное с помощью свай, не требует выполнения строительных работ с задействованием профессионалов и специального оборудования.

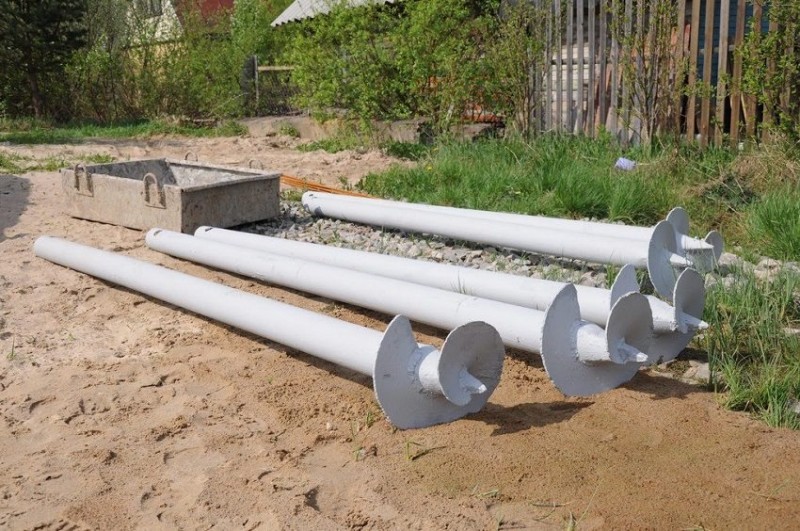

Для изготовления винтового элемента используется сталь с дополнительным покрытием, предотвращающим формирование коррозии. Внешний вид свай представлен трубой с заостренным концом и винтовыми лопастями для проникновения в грунт. Сверху винтовая труба имеет отверстие для движения при вкручивании.
Применяется этот метод обустройства фундамента для всех видов грунта, кроме горных и каменистых поверхностей. За счет формирования такого фундамента происходит защита основания строения от воздействия грунтовых и талых вод.
Установка винтовых свай своими руками экономит денежные средства, однако трудозатраты в этом случае больше, чем при участии специалистов. Винтовой элемент обеспечивает быстрое ввинчивание в почву усилиями двух человек.
В зависимости от предназначения винтовые трубы разделяются на размеры диаметров, которые определяют вид строительства:
- для ограждений с использованием сетки рабицы — 57 мм;
- установка заборов из деревянных элементов или профнастила, а также строительство бытовых построек малого веса — 76 мм;
- монтаж громоздких ограждений из бетона, строительство домов и пристроек в качестве веранд — 89 мм;
- для фундамента под двухэтажные коттеджи с мансардами — 108 мм.
Винтовые сваи установка своими руками – преимущества
Перед тем, как ставить винтовые сваи, следует оценить качество почвы для определения диаметра и длины элементов. Для систематизации расходов на материал рекомендуется провести расчеты и составить ориентировочную смету.
При проектировании важно учитывать состав грунта, вес и площадь сооружения, глубину промерзания грунта, протекание подземных вод и сезонные нагрузки.
Отличием свайной конструкции выступает размещение всех столбцов фундамента в соответствии с контурами будущей постройки. Для соблюдения данной особенности предварительно важно определить расположение всех несущих стен, под которыми будут находиться сваи.
Для эффективного обустройства все конструктивные элементы необходимо ввинчивать за пределы промерзания грунта для соблюдения устойчивости.
Монтаж винтовых свай для строительства обладает такими преимуществами:
- отсутствует потребность в земляных работах по созданию котлованов и траншей;
- выполнять работы можно независимо от температурного режима;
- низкая цена материалов и работ, если сравнивать с финансовыми затратами на обустройство других видов фундамента;
- для установки не требуется многочисленная бригада рабочих;
- за короткий период времени выполняется полное обустройство;
- работы могут производиться на неровных поверхностях;
- используется для сейсмически неустойчивой зоны;
- после установки возможно выполнение ремонтных работ по замене элементов;
- после вкручивания конструкции нет необходимости выдерживать время для усадки;
- процесс ввинчивания обеспечивает уплотнение почвы, за счет чего повышается степень несущей функции фундамента.
Как монтировать винтовые сваи своими руками?
Для обеспечения успешного строительства выполняются подготовительные этапы:
- расчет количества свай исходя из периметра строения;
- при помощи колышек отмечается место для установки конструкции;
- очищение территории от крупного мусора, камней, выкорчевывание деревьев с корнями, удаление пеньков и кустарников;
- с помощью геологических и топографических компаний определяется расположение подземных вод, состав почвы и глубина ее промерзания.
Для грунта, который обладает обильным насыщением влаги, используются элементы с большим размером лопастей. Винтовые трубы устанавливаются на глубину не менее 2 метров от линии промерзания и протекания грунтовых вод.
Винтовые сваи предполагают использование дополнительных приспособлений, к примеру, лопат и сварочного аппарата.
Для выполнения подсчета количества винтовых конструктивных элементов следует придерживаться определенного расстояния между опорами:
- для зданий из деревянных балок — не более 3 м;
- не более 2 м для домов из легкого камня (пеноблока, шлакоблока);
- при формировании фундамента для ограждений – до 3,5 м.
После выполнения подготовительных работ начинается главный этап установки.
Технология установки винтовых свай своими руками
Винтовые сваи установить своими руками можно за несколько дней. Очень важно придерживаться технологических этапов:
- По верхнему краю сваи выполняются дополнительные отверстия для штанг и рычагов, при помощи которых осуществляется вкручивание. Также может использоваться специальный инструмент – ручной ввинчивающий ключ. На рынке представлены варианты с уже существующими отверстиями, стоимость их незначительно выше.
- Для обеспечения быстрого вхождения в почву без применения значительной физической силы допустимо выкопать лунки маленькой глубины в соответствии с диаметром лопастей.
- Первые сваи вкручиваются с углов периметра для формирования ориентира. При необходимости высверливается калибровочная скважина, глубина которой не меньше 1/3 длины сваи. Если высота винтового элемента около 2 м, такое действие не обязательно.

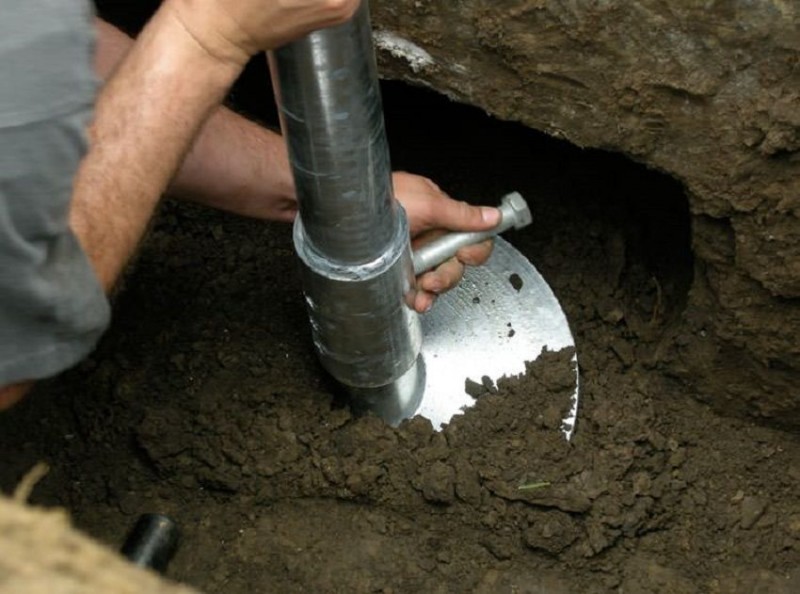

- Погружение конструктивного элемента в почву осуществляется за счет крутящего момента с помощью давления на рычаги, которые предварительно установлены в отверстия на верхнем крае. Вращаясь, винтовой стержень посредством лопастей проникает в грунт. В этот момент два человека, которые держат рычаги, должны передвигаться по кругу.
- В процессе монтажа винтовых свай с помощью уровня необходимо контролировать вхождение строго в вертикальном направлении. Допустимый угол отклонения – не более 2 градусов. Проверка осуществляется через каждые 3-4 витка. Монтировать элементы необходимо плавно без спешки.
- После вхождения конструктивного элемента на необходимую глубину все ранее установленные сваи должны располагаться на одной плоскости параллельной земле. Усредненные показатели – 20-30 см над поверхностью. Лишнюю длину можно убрать с помощью болгарки.
- После установки необходимо заполнить внутреннее пространство винтовых труб бетоном.

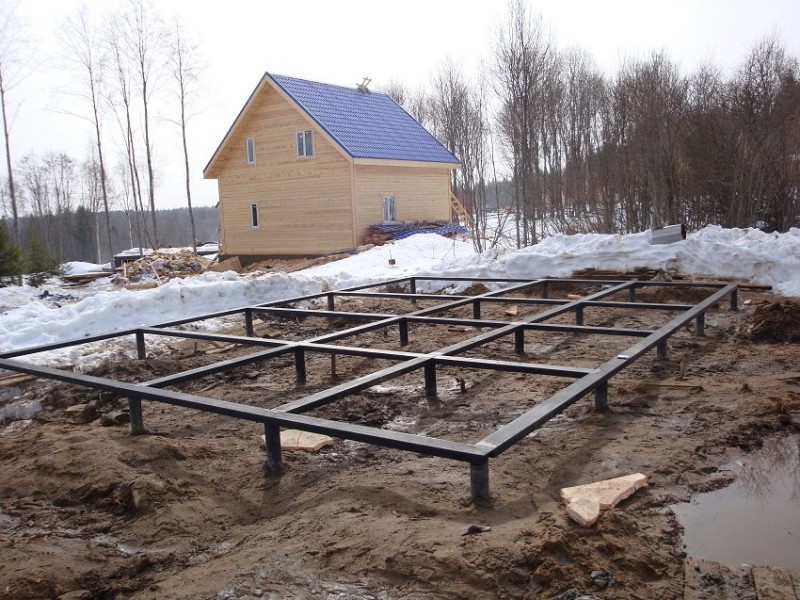

- Для объединения свай в единую конструкцию по верхнему краю привариваются оголовки из металла для крепления балок.
Рекомендации по установке винтовых свай своими руками
Для формирования знаний о том, как правильно установить винтовые сваи своими руками, воспользуйтесь в работе следующими рекомендациями:
- если винтовая свая при вкручивании наклонилась, элемент нужно вытащить и более не ставить. При невозможности удаления элемента рядом устанавливается новая опора. Недопустимо частичное вытаскивание элемента для его выравнивания и повторное использование;
- нельзя выкапывать глубокую яму в месте завинчивания (более 20 см);
- старайтесь устанавливать элементы на одной глубине;
- важно строго придерживаться намеченного расположения;
- при формировании фундамента под легкую конструкцию нет необходимости выполнять обвязку (ростверк);
- соединение свай в цельную конструкцию выполняется при помощи сварки, обвязки хомутами или резьбовыми соединениями. Выбор метода зависит от общей массы дома. Востребованным и наиболее надежным вариантом является сварка;
- при необходимости обрезки верхнего края свай при помощи болгарки важно обработать край среза антикоррозийным составом.
При соблюдении правил для установки винтовых свай фундамент прослужит много лет без деформации.
Монтаж винтовых свай своими руками видео для обучения
Данное видео поможет понять технологию и принцип работ с винтовыми опорами, предназначенное как для начинающих, так и для опытных строителей, поможет сформировать углубленные знания.
Основное назначение и виды свайного фундамента
Свайный фундамент применяется при возведении промышленных и жилых объектов, его можно использовать при постройке многоэтажных зданий даже на слабых грунтах. Такой фундамент позволяет значительно сократить процесс устройства подвальных помещений или полностью исключить данные строительные работы из расходной сметы. Основные причины для возведения свайного фундамента следующие:
- слабый верхний грунтовой слой. Подобные грунты могут содержать перегной, торфяную примесь, песок, глину. Наличие большого количества воды в почве делает ее плывуном. Такие природные условия создают необходимость переноса нагрузки сооружения на более плотные и глубинные грунты;
- повышенная плотность грунта. Применяя свайный фундамент можно уменьшить объем земельных работ. Также снизятся расходы на подготовку: рытье котлована, наем грузового транспорта, вывоз выкопанного грунта, засыпку, закупку бетона и другое.
Свайный фундамент имеет несколько разновидностей: свайно-ростверковый, свайно-винтовой, свайно-ленточный. Преимущества и недостатки есть у каждого вида, рассмотрим их более подробно.
Свайно-ростверковый фундамент: плюсы и минусы
Применение свайно-ростверкового основания имеет как положительные, так и отрицательные стороны. Преимущества такого фундамента:
- позволяет производить строительство практически на любом виде почв;
- повышенная устойчивость;
- увеличенная несущая способность (позволяет удерживать кровли и стены с довольно большим удельным весом);
- экономичность (не нужно использовать готовый раствор, можно изготовить его самостоятельно);
- монолитность основания дает возможность осадки всей конструкции в случае усадки грунтов;
- не требует специальной подготовки строительного участка (снижение расходов за счет сокращения трудоемких работ);
- обеспечение естественного проветривания всей нижней плоскости строения (уменьшается влажность, устраняется конденсат);
- безопасность (снижается риск затопления в случае паводков);
- быстрота возведения;
- высокая скорость строительства.
Важно! Возведение фундамента на сваях требует точности в расчетах и соблюдения технологии строительства. При перегрузке тоннажа опоры есть большой риск разрушения здания в будущем.
Недостатки свайно-ростверкового фундамента:
- невозможность возведения свайно-ростверкового фундамента на каменистых грунтах;
- трудоемкость установки основания при горизонтальном смещении грунта;
- достаточно высокая цена свайно-ростверкового фундамента, которая намного превышает стоимость других вариантов;
- невозможность постройки подвального или цокольного помещения (подобный вид фундамента применяется исключительно для легковесных и средне-весовых сооружений);
- точность расчетов (ошибки при вычислении приведут к деформации опор и образованию трещин в доме). Заказать расчет свайно-ростверкового фундамента у специалистов стоит недешево. Следовательно, и общая цена работ значительно возрастет.
Свайно-винтовой фундамент: плюсы и минусы
Данная технология известная еще с прошлого века, поэтому ее плюсы и минусы давно изучены. Преимущества:
- низкая цена свайно-винтового фундамента, которая в разы дешевле монолитного или плиточного;
- высокая скорость возведения (отсутствует необходимость в выравнивании грунта или рытья траншей);
- минимальное нарушение структуры почвы;
- отсутствие вибрации (возможность строить здания рядом с памятниками архитектуры, монументами, вековыми деревьями);
- рекомендован для установки на болотистом грунте, берегах водоемов (идеальный выбор для строительства причала);
- полная независимость от погодных условий;
- многократность использования конструкции;
- монтажные работы проводятся при минимальных затратах (физических, технических).
Недостатки свайно-винтового фундамента:
- опоры сильно подвержены коррозии (для изготовления используется железные сплавы);
- недолговечность;
- непрочность конструкции;
- невозможность использования пространства под домом (категорически запрещается строить цокольный этаж или подвал).
Свайно-ленточный фундамент: плюсы и минусы
Довольно распространенный вид фундамента, который также имеет свои специфические особенности. Преимущества свайно-ленточного фундамента:
- можно возводить на участках со сложным земельным рельефом;
- экономичность (минимальное количество задействованной техники и людских ресурсов при возведении конструкции);
- способность выдерживать слабые толчки и подвижки грунта;
- сваи можно сделать самостоятельно, используя лишь подручный материал;
- быстрота возведения.
Недостатки свайно-ленточного фундамента:
- необходимость проведения подробных геодезических измерений;
- индивидуальный расчет длины, толщины и глубины каждой сваи;
- невозможность создания подвала;
- обязательное проведение работы по утеплению подполья;
- применяется исключительно для строительства невысоких зданий (максимум три этажа).
В настоящее время стоимость любых строительных работ возросла в разы. Поэтому многие хозяева решают проблему возведения фундамента собственными силами и всевозможными подручными средствами. Рассмотрим детально главные моменты возведения трех видов свайного фундамента.
Основные правила возведения свайно-ростверкового фундамента своими руками: пошаговая инструкция

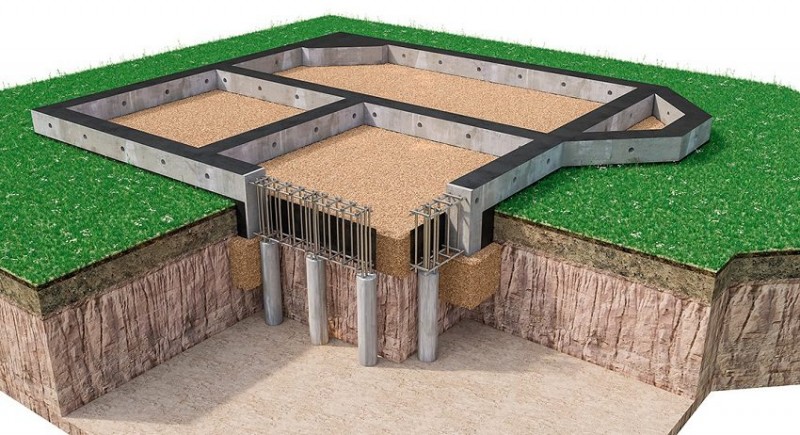

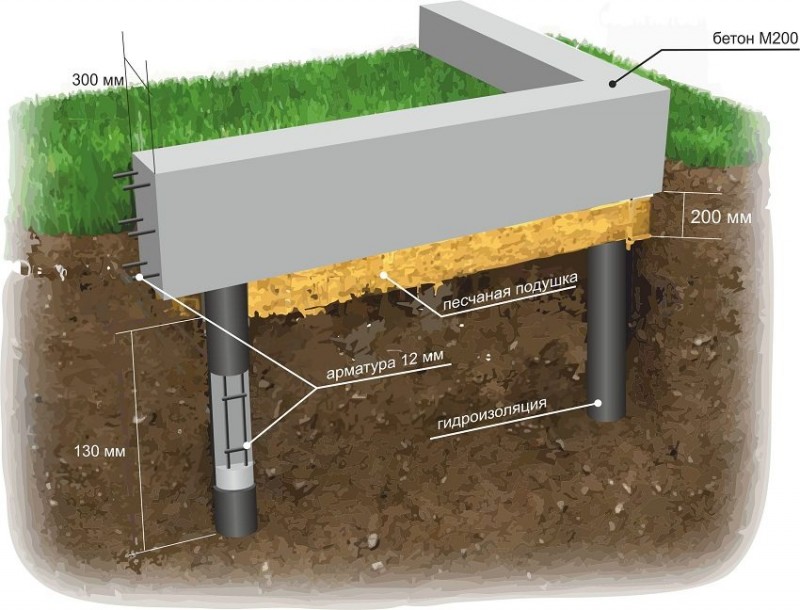

Данная разновидность фундамента имеет характерную конструкцию бетонного основания. В нем закрепляется балка, которая выливается из бетона и укрепляется армированными элементами. Это единая система, состоящая из опор (свай) и ростверка.
Опорную функцию выполняют столбы округлой или прямоугольной формы. Столбы погружают на специально рассчитанную глубину. Именно на них удерживается вся весовая составляющая здания. Ростверк – это монолит, объединяющий все установленные сваи.
Свайно-ростверковый фундамент вполне можно возвести самостоятельно, ведь нет необходимости вынимать грунт. Для того чтобы вогнать опоры в землю используются специальные вдавливающие устройства. После окончательной установки свай, их обрезают на одном уровне. Затем проводят общее соединение ростверком, который обеспечивает равномерную нагрузку на каждую отдельную опору.

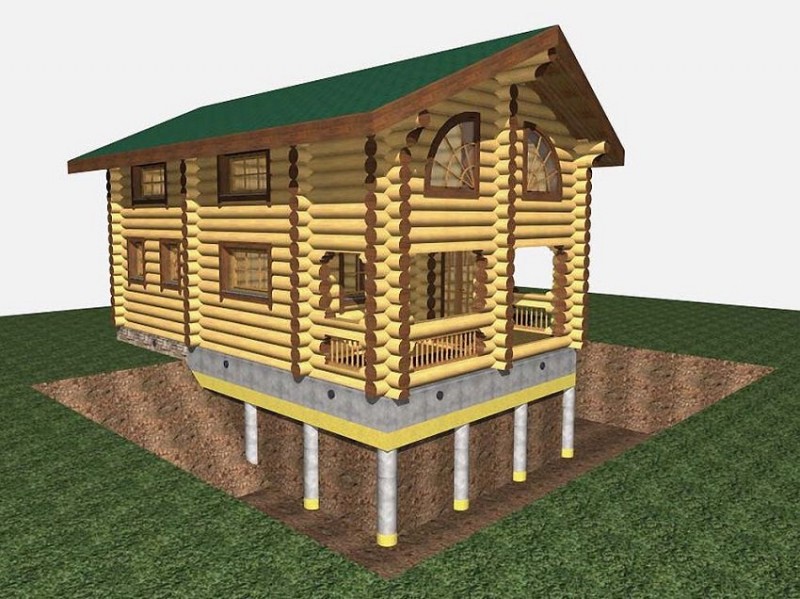

Фото свайно-ростверкового фундамента покажет его гораздо лучше, чем любое подробное описание. Зачастую, основой опор являются металлические трубы полые изнутри. Это делает их более легкими по сравнению с другими видами свай. Их проще забить на значительную глубину. Чтобы усилить устойчивость – внутрь заливается бетон.
Важно! Ростверк в данном случае служит надежным и жестким основанием для следующего этапа строительства — кладки стен.

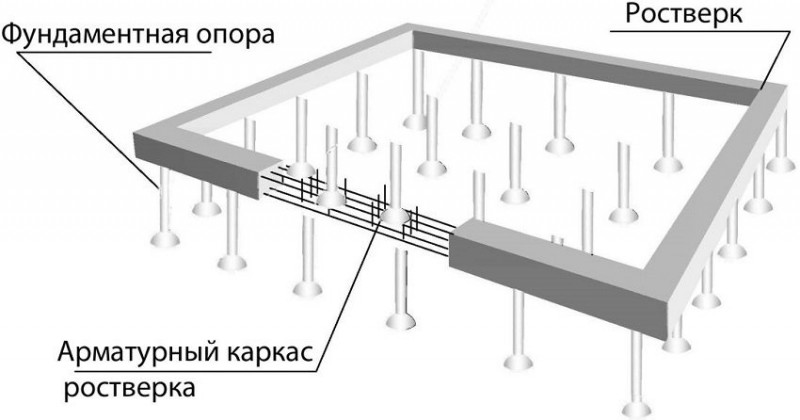

Ростверк можно выполнить двумя способами:
- Собрать из железобетонных элементов.
- Залить монолитную ленту.
Для возведения фундамента своими руками лучше выбрать второй способ – монолитный ростверк. Это намного облегчит задачу по заливке бетона. Установка увесистых железобетонных блоков потребует дополнительной рабочей силы и техники. Последовательность действия такова:
- предусмотрите небольшое пространство между поверхностью земли и нижней границей ростверка. Это поможет предохранить всю конструкцию от вспучивания;
- нанесите разметку будущего местонахождения свай;

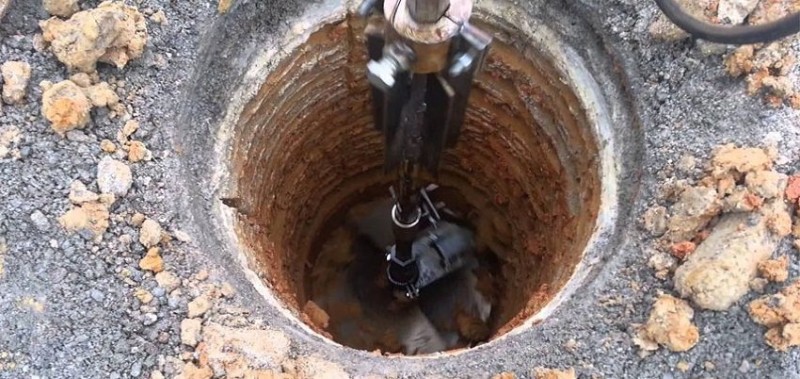

- пробурите скважины и установите сваи;
- сверху следует уложить опалубку;

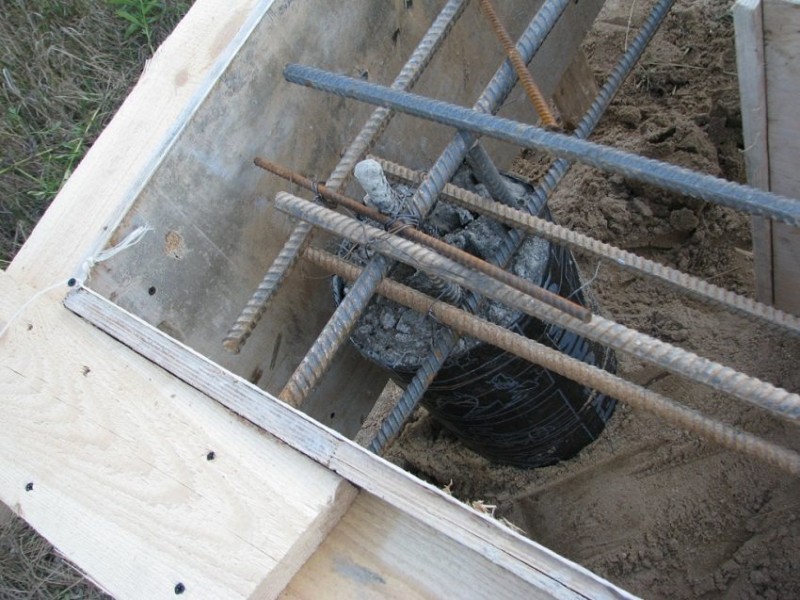

- внутри опалубки монтируют арматурный каркас. Необходимо, чтобы он был полностью погружен в бетонный раствор. Для этого под самые нижние прутки следует подложить небольшие бруски;
- выступающие из опоры прутья нужно соединить с ростверочным арматурным каркасом. Это обеспечит основанию большую надежность и прочность;

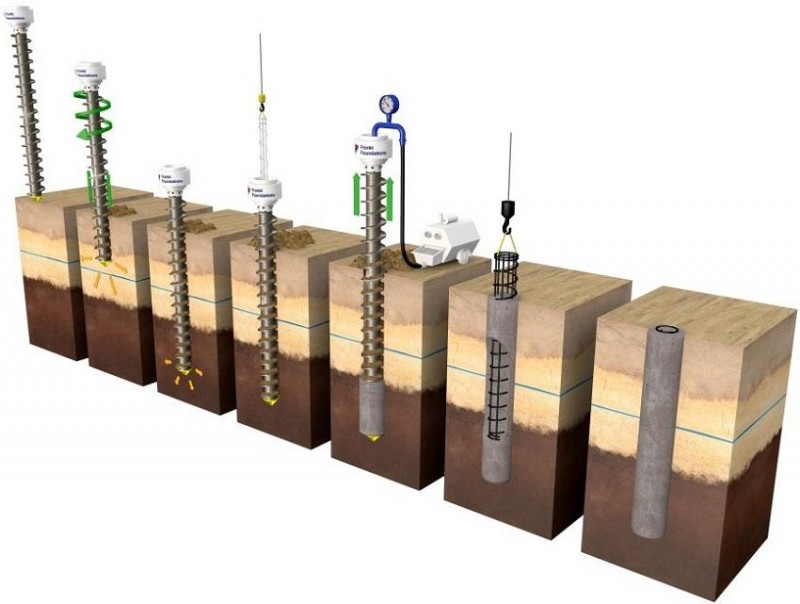

- после этого ростверк можно заливать бетоном. Бетонирование производят послойно, чтобы избежать появления воздушных карманов.
Чтобы правильно выбрать вид фундамента , нужно исходить из примерного веса будущего дома. Свайно-ростверковый фундамент обладает достаточно высокими ограничениями по нагрузке, поэтому подходит как основание для строений из газобетона , щитовых и каркасных домов . Не рекомендовано использовать этот вид фундамента для высотных зданий из-за низкой сопротивляемости опрокидывающим нагрузкам, возникающих на подвижных грунтах. Оптимальным вариантом считается использование свайно-ростверкового фундамента под газобетон.
Полезный совет! Ширина ростверка должна немного превышать ширину стен будущего строения. Это добавит зданию устойчивости.
Пример расчета свайного фундамента с ростверком
Общее количество свай и их шаг рассчитан для строительства одноэтажного здания, имеющего размер 7х7 м.
Приблизительный вес расходных материалов (крыша, брус, облицовка и т.д.) составляет 25000 кг.
Полезная нагрузка: 7х7х150 (принятое значение для жилых помещений) = 7350 кг.
Снеговая нагрузка: 7х7х180 (константа) = 8820 кг.
Расчет общей массы нагрузки на фундамент: 25000+7350+8820 = 41170 кг.
Данную величину необходимо умножить на коэффициент надежности 1,1. Получаем 45287 кг.
Теперь осталось разделить полученную величину на размер нагрузки, приходящийся на одну сваю (например, винтовую): 45287/2000 = 22,6435. После округления, получаем 23. Такое количество опор вам понадобится. Шаг установки – 1,2 м.
Основные правила возведения свайно-ленточного фундамента своими руками: пошаговая инструкция
Если участок, на котором вы решили строить дом, имеет сложный рельеф, то вам целесообразнее использовать свайно-ленточный фундамент. Состоит он из ленты (ростверка) и свай. Технология возведения данного вида фундамента не отличается особой сложностью, поэтому может быть выполнена и своими руками. Чтобы выполнить данную работу, соблюдайте следующие правила:
- сделайте разметку. Для этого вбейте прутья по углам будущего строения и натяните между ними шнур;
- определите месторасположение свай;
- выройте котлован под ленту;
- пробурите на его дне отверстия для свай;

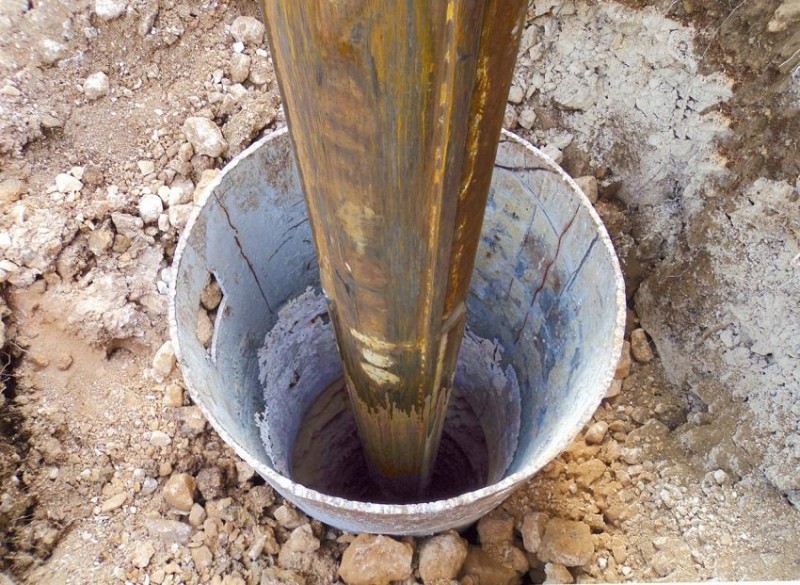

- установите в вырытые ямы асбоцементные трубы, засыпав в них примерно 30 см песка;
- обустройте тщательную гидроизоляцию свай с помощью рубероида;
- установите в каждую трубу несколько металлических прутов. Пруты должны возвышаться над поверхностью грунта на 20 см;
- каждую трубу залейте бетоном, избегая появления воздушных карманов;
- после того как бетон застыл, устанавливают ленту. Для этого дно конструкции выкладывают брусками толщиной в 5 см. Затем производят монтаж специальной сетки. Элементы сетки надежно связываются с элементами арматуры опор;
- устанавливается опалубка (деревянные щиты, которые укрепляются подкосами и распорками). Опалубка должна немного превышать высоту будущего цоколя ;
Полезный совет! Чтобы придать дополнительную надежность стенкам опалубки, закрепите их вбитыми в грунт кольями (с внешней и внутренней стороны). Верхушки кольев следует прочно связать проволокой.
- бетонирование. Заливать бетон нужно с периодической трамбовкой, не оставляя пустых мест.
Калькулятор свайно-винтового фундамента
Согласно отзывам, свайно-винтовой фундамент лучше использовать для строительства жилых и нежилых помещений на влажных почвах.
Рассчитаем количество необходимых свай на примере. Исходные данные:
- диаметр сваи – 40 см;
- расчётная масса дома – 80 т;
- несущая способность грунта – 5 кг/см2.
Формула расчета:
Fсв = (πd2/4)×R .
Нагрузка на одну сваю: 3,14 (неизменное значение) х 1600 (диаметр в квадрате) = 5024.
Полученную величину разделим на 4 (постоянное число) и умножим на величину несущей способности грунта: 5025/4 х 5 = 6280.
Необходимое количество свай: 80т/6280 = 12,738. Округляем полученное значение.
Вам необходимо 13 свай.
Помните, что для правильного возведения свайного фундамента, расчет количества свай является необходимостью. Ошибочные расчеты приведут к появлению трещин в доме и постепенному разрушению его стен.
Основные правила возведения винтового фундамента своими руками: пошаговая инструкция
- определяем количество необходимых опор и величину нагрузки на них. Расчет нагрузки винтовых свай для фундамента делается по формуле: площадь дома х (40+15хВ), где В – высота фасадной части здания;
- делаем разметку на земельном участке с помощью кольев и шнура;
- пробуриваем ямы для свай. Их диаметр должен быть немного меньше, чем диаметр лопастей сваи;
- устанавливаем опоры;
Полезный совет! Обязательно пользуйтесь уровнем, чтобы соблюдать строгую вертикальность установки. Если опора будет не ровной – фундамент не выдержит нагрузки.
- излишнюю длину свай убирают с помощью болгарки;

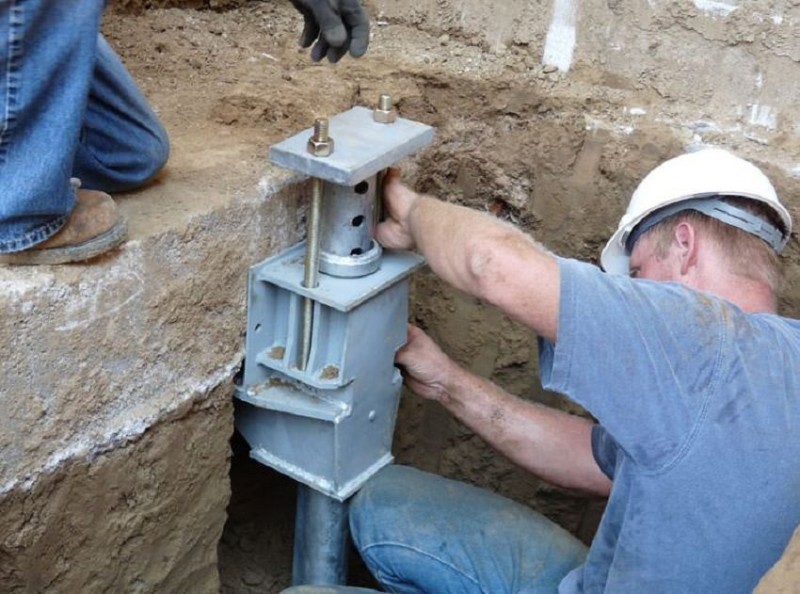

- к обрезанному краю опоры приваривают площадку из стали. На нее крепится металлический швеллер.
Как сделать свайно-винтовой фундамент с ростверком
Ростверк – это та часть фундамента, которая возвышается над поверхностью грунта. Он предназначен для распределения нагрузки на свайную конструкцию. Для изготовления ростверка используют железобетонные или металлические балки, которые объединяют сваи в единую конструкцию. Чтобы правильно соорудить ростверк, необходимо соблюдать следующую последовательность:
- возводится опалубка;
- укладывается арматура. Ее тщательно укрепляют, чтобы избежать возможного смещения;
- заливается бетон. Следите, чтобы не было утечки за пределы опалубки;
- из бетона выпускается воздух. Делать это нужно при помощи обычного штыря;
- готовому ростверку дают время застыть. Для этого его накрывают полиэтиленовой пленкой. На протяжении недели необходимо периодически снимать полиэтилен и поливать конструкцию;
- затем убирают опалубку. Ростверк проверяется на соответствие размерам и форме.
Чтобы построить прочный и надежный дом, нужно качественно обустроить его основание. Перед началом строительства внимательно ознакомьтесь с первоосновами закладки здания и основными правилами монтажа. Соблюдая все необходимые технологии, вы прекрасно справитесь с самостоятельным возведением фундамента.
Винтовые сваи — востребованное решение в строительной отрасли ввиду своей универсальности, простоты монтажа и оптимальной надежности. Их активно используют при возведении свайных фундаментов для различных объектов, таких как дома, мосты, заборы и ограждения.
Особенную эффективность такие свайные элементы показывают на плотных грунтах, а также в условиях промерзания грунта. Процесс установки винтовых опор включает несколько ключевых этапов, для которых требуется специализированное оборудование.
Стальные винтовые сваи широко применяются в ситуациях, где требуется быстрое возведение фундамента. Чаще всего они устанавливаются в труднодоступных местах, районах с нестабильными грунтами или на склонах.
Применение таких свайных опор позволяет надежно закрепить фундаменты как для мелкого, так и для глубокого заложения без разрушения естественной структуры грунта. Особенно важно их применение в условиях вечномерзлых грунтов, так как не нужно проведение земляных работ и бетонирование.
Особенность конструкции винтовых свайных опор заключается в их хорошей несущей способности, которая эффективна при нагрузке как на сжатие, так и на выдергивание.
Этапы установки
-
Предварительные работы и планирование
Перед началом установки необходимо провести тщательные инженерные изыскания. Геологические исследования для оценки типа и состояния грунта. Определение нужной длины, диаметра ствола и лопастей в зависимости от нагрузки и характеристик почвы. Разметку территории под установку свай с учетом проекта.
Технология монтажа винтовых свай позволяет устанавливать их на минимальном расстоянии 2,9 метров друг от друга. Однако оптимальное расстояние зависит от типа строения и особенностей грунта.
-
Подготовка строительного участка
Перед началом монтажа свайно-винтового фундамента участок очищают от мусора, выравнивают поверхность, а в случае необходимости удаляют верхний слой грунта. Это создает условия для удобного перемещения техники и оборудования.
-
Завинчивание свай
Основной этап установки — это процесс ввинчивания свай. Он начинается с закручивания винтовых опор вручную или с использованием специализированного оборудования. В точке установки выкапывают лунку глубиной до 25 см. В некоторых случаях, когда свая плохо закручивается, приходится увеличивать глубину до 50 см.
Затем происходит позиционирование: опора устанавливается вертикально в заранее определенной точке согласно плану. Завинчивание: сваю вручную или с помощью техники начинают вкручивать в грунт. За счет спиральной формы они легко погружаются в почву. Ввинчивают сваи до достижения проектной глубины, обеспечивая качественное закрепление конструкции.
-
Контроль уровня погружения
В процессе погружения важно следить за вертикальностью и точностью. Отклонения могут привести к снижению прочности фундамента, что скажется на его долговечности.
-
Заливка бетоном при необходимости
После погружения опоры могут быть дополнительно усилены бетоном, чтобы повысить их несущую способность. Это особенно важно для объектов с высокой нагрузкой на фундамент.
-
Монтаж ростверка
На завершающем этапе на сваи устанавливается бетонный, деревянный или металлический ростверк —обвязка, которая служит связующим элементом между сваями и конструкцией сооружения. Это обеспечивает равномерное распределение нагрузки на свайные опоры и делает фундамент более устойчивым и прочным.
Оборудование для монтажа
Свайные элементы можно завинчивать различными способами.
- Один из них — вручную с использованием рычагов, где усилие зависит от их длины, но этот метод имеет ограничения по размеру свай и типу грунта, а также отличается низкой производительностью.
- Второй способ — использование ручных электро- или гидросваекрутов, что также ограничено размерами элементов и грунтом, а производительность при этом остается на среднем уровне.
- Третий вариант — применение малогабаритных мобильных сваекрутов, которые имеют ограничения по размеру опор и типу грунта, обладают недостаточной производительностью и требуют специального транспорта для доставки на объект.
Для эффективного вкручивания опоры и завинчивания свай в грунт требуется специализированная техника.
Сваекруты на экскаватор
Для завинчивания свай применяется навесное оборудование на спецтехнику, называемое сваекрутами, гидровращателями или гидравлическими сваепогружателями. Основная задача этих устройств заключается в вкручивании винтовых свай на нужную глубину при строительстве фундаментов для различных сооружений.
Любой гидровращатель выполняет функцию сваекрута, если он грамотно выбран с учетом технических характеристик проекта, конструкции свай и возможностей основной машины. Преимущества навесного гидравлического сваекрута — его возможность использования с различной базовой техникой, а также значительно более высокая производительность по сравнению с другими методами завинчивания свай.
Преимущества технологии
- Высокая скорость работ. Благодаря использованию современного навесного оборудования, процесс установки проходит в несколько раз быстрее по сравнению с возведением классических фундаментов.
- Минимальное воздействие на грунт. Технология ввинчивания свайных опор не требует серьезных земляных работ и удаления большого объема грунта.
- Экономичность. Данные сваи не требуют больших материальных затрат при монтаже, что делает их выгодными для разных типов сооружений.
- Надежные опоры. Сваи обеспечивают надежный фундамент, устойчивый даже в условиях сильного промерзания почвы.
- Универсальность. Винтовые опоры можно использовать на любых типах грунта, от песчаных до плотных глинистых.
Заключение
Технология монтажа свайно-винтового фундамента — это решение для быстрого и надежного строительства. Правильное завинчивание винтовых опор и применение подходящего оборудования обеспечивают высокую долговечность и устойчивость конструкций, создавая надежные опоры для любых строительных объектов.
Статья была полезной?
Если после данного обзора у вас все же остались вопросы, недостающую информацию вы всегда можете получить у менеджеров Группы компаний «Традиция».
Задать вопрос специалисту
Если у вас все же остались вопросы, недостающую информацию вы всегда можете получить у менеджеров Группы компаний «Традиция»
