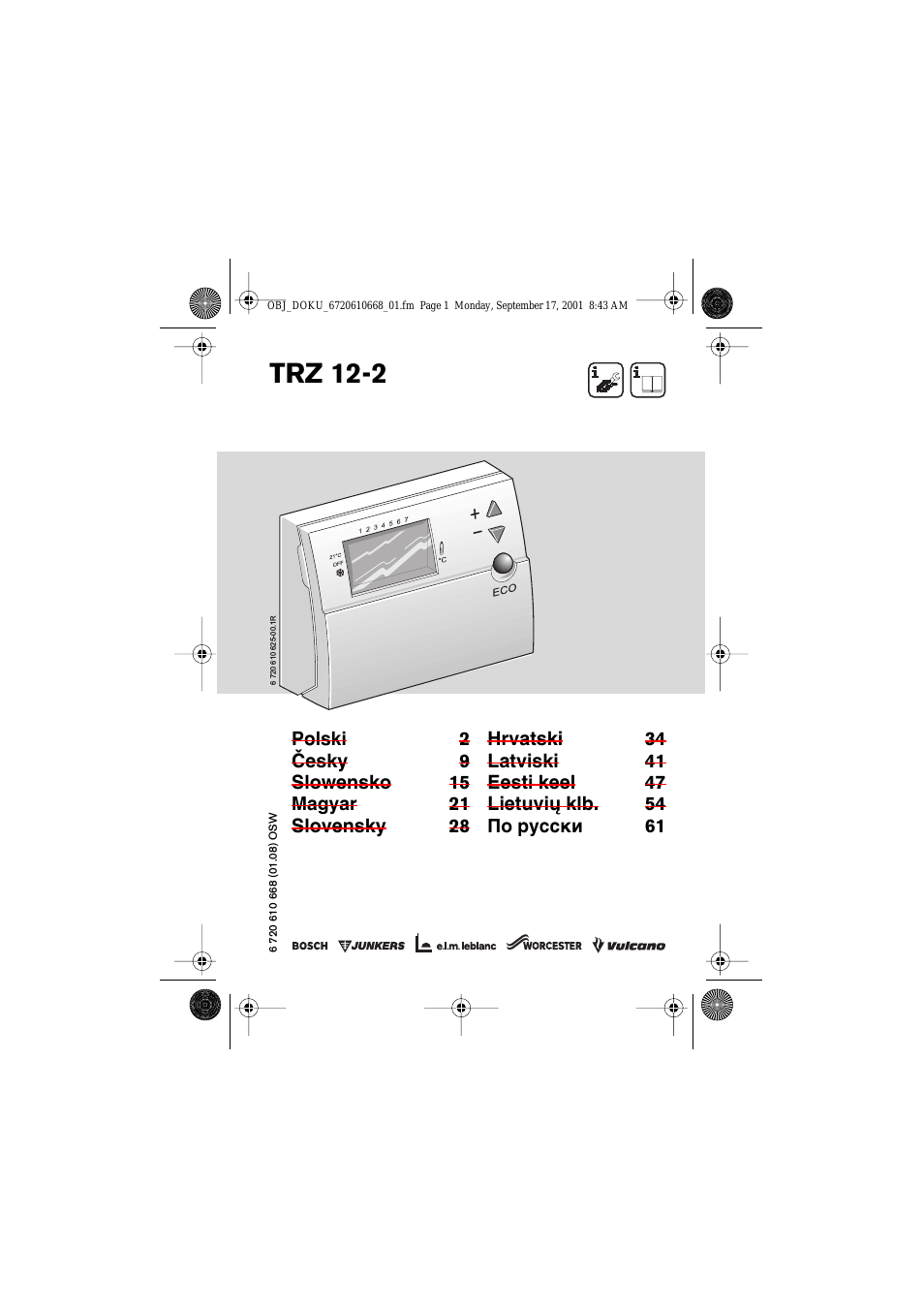

TRZ 12-2

6 720

610 625-00.1R

Polski

2

âesky

9

Slowensko

15

Magyar

21

Slovensky

28

Hrvatski

34

Latviski

41

Eesti keel

47

Lietuvi˜ klb.

54

По русски

61

6 720 610 668 (01.08) OSW

OBJ_DOKU_6720610668_01.fm Page 1 Monday, September 17, 2001 8:43 AM

Cу‰врк‡млв, Мн‡б‡млfl фу úâıìëíâ ·вбуф‡тмутъл, 1 п‡р‡нъврлтълнл рв„ûîflúóð

Cодержание, Указания по технике безопасности, 1характеристики регулятора Чат поддержки

• Изображение
• Текст

61

TRZ 12-2

6 720 610 668 (01.08)

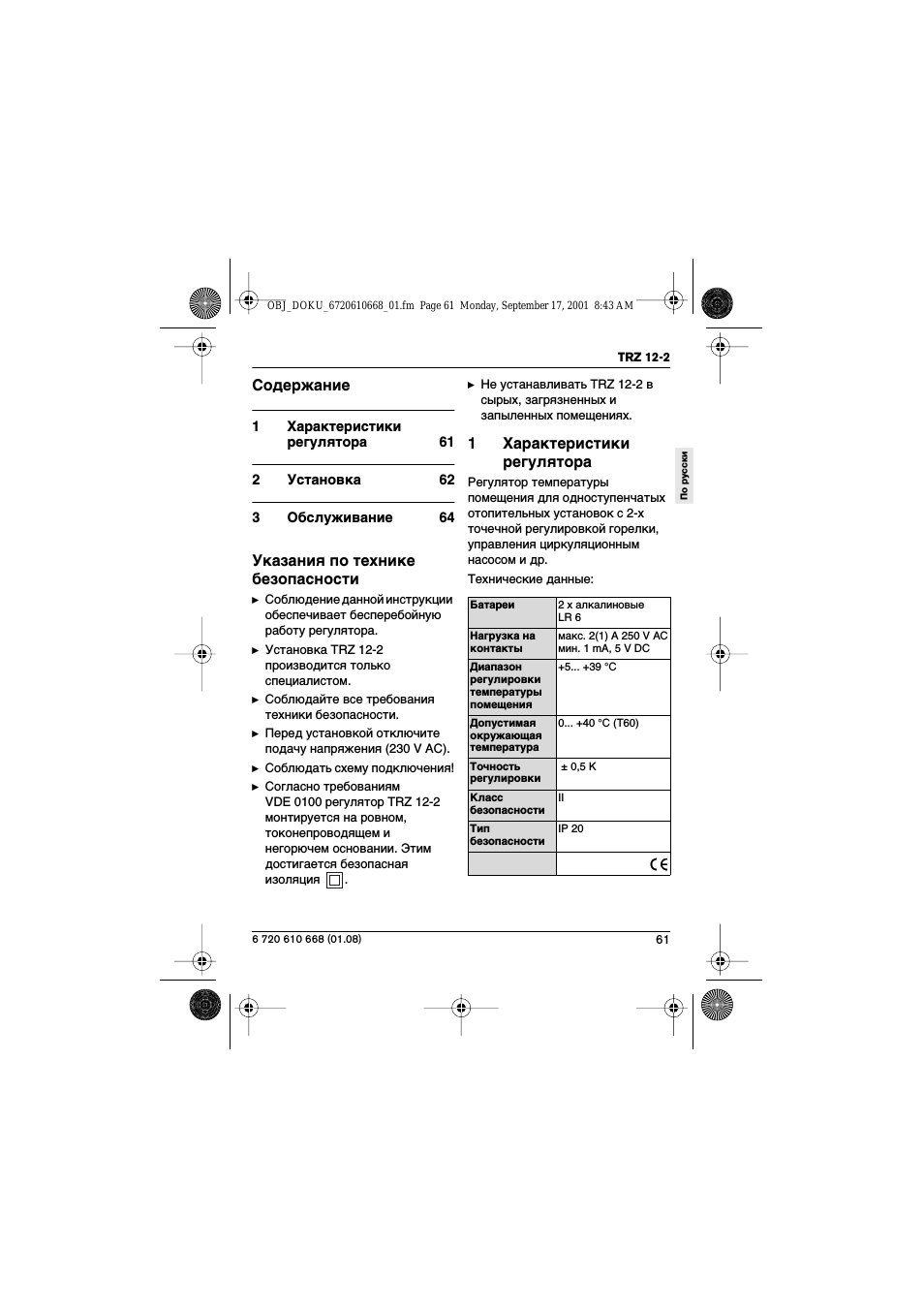

Cодержание

1

Характеристики
регулятора 61

2

Установка

62

3

Обслуживание

64

Указания по технике
безопасности

y

Соблюдение данной инструкции
обеспечивает бесперебойную
работу регулятора.

y

Установка TRZ 12-2
производится только
специалистом.

y

Соблюдайте все требования
техники безопасности.

y

Перед установкой отключите
подачу напряжения (230 V AC).

y

Соблюдать схему подключения!

y

Согласно требованиям
VDE 0100 регулятор TRZ 12-2
монтируется на ровном,
токонепроводящем и
негорючем основании. Этим
достигается безопасная
изоляция .

y

Не устанавливать TRZ 12-2 в
сырых, загрязненных и
запыленных помещениях.

1

Характеристики
регулятора

Регулятор температуры
помещения для одноступенчатых
отопительных установок с 2-х
точечной регулировкой горелки,
управления циркуляционным
насосом и др.

Технические данные:

Батареи

2 x алкалиновые
LR 6

Нагрузка на
контакты

макс. 2(1) A 250 V AC
мин. 1 mA, 5 V DC

Диапазон
регулировки
температуры
помещения

+5… +39 °C

Допустимая
окружающая
температура

0… +40 °C (T60)

Точность
регулировки

± 0,5 K

Класс
безопасности

II

Тип
безопасности

IP 20

По русски

OBJ_DOKU_6720610668_01.fm Page 61 Monday, September 17, 2001 8:43 AM

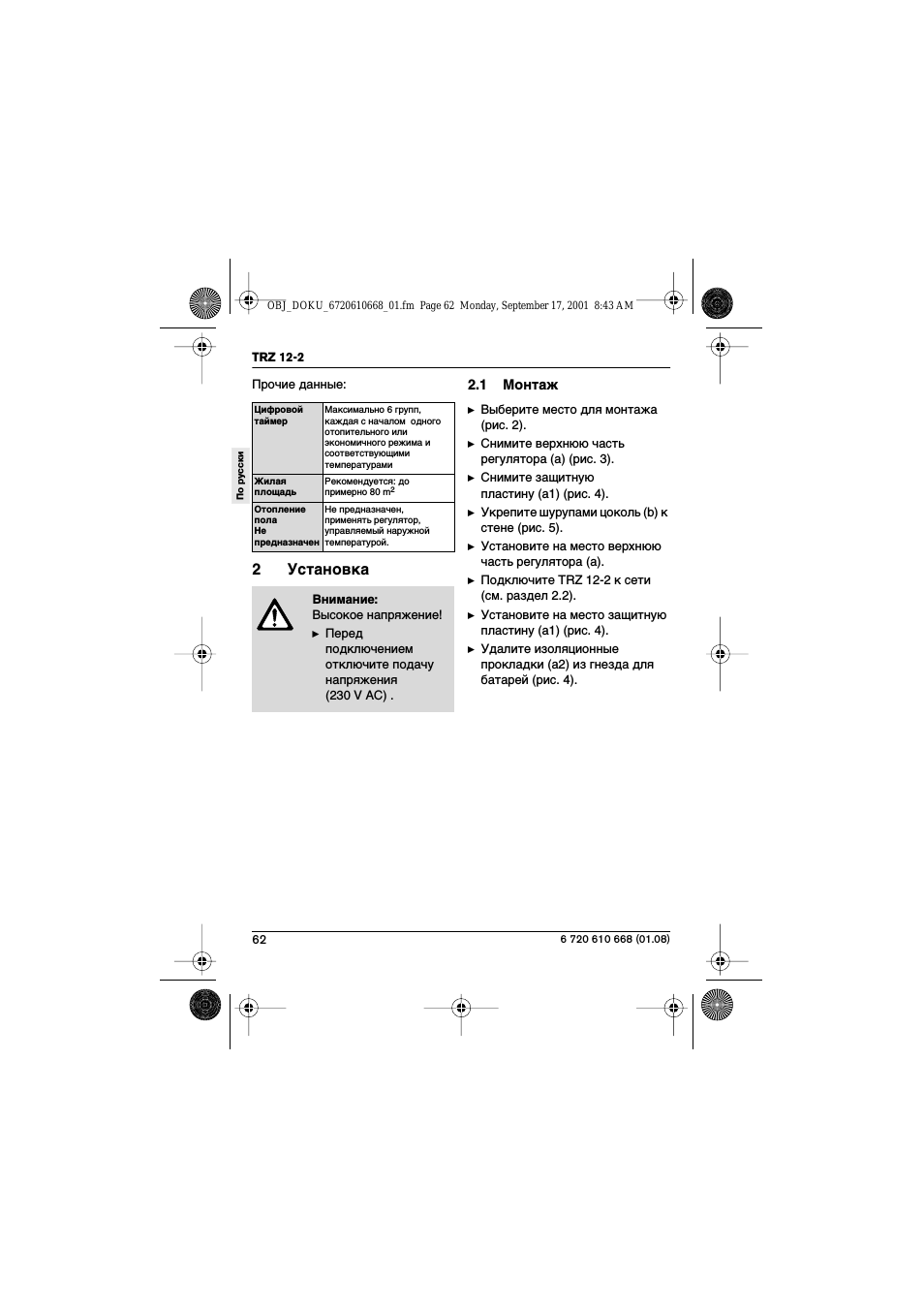

62

TRZ 12-2

6 720 610 668 (01.08)

По русски

Прочие данные:

2

Установка

2.1

Монтаж

y

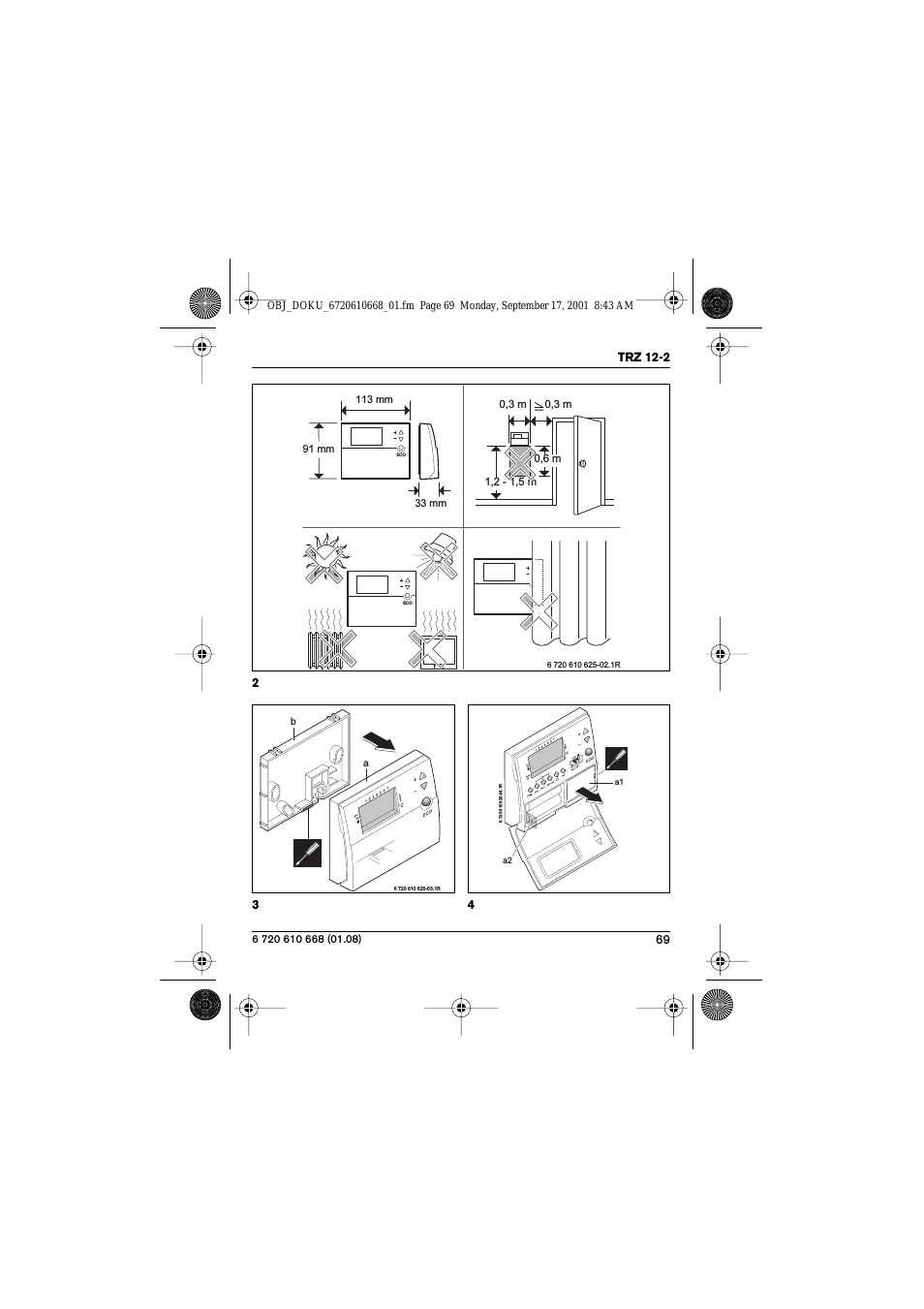

Выберите место для монтажа
(рис. 2).

y

Снимите верхнюю часть
регулятора (a) (рис. 3).

y

Снимите защитную
пластину (a1) (рис. 4).

y

Укрепите шурупами цоколь (b) к
стене (рис. 5).

y

Установите на место верхнюю
часть регулятора (a).

y

Подключите TRZ 12-2 к сети
(см. раздел 2.2).

y

Установите на место защитную
пластину (a1) (рис. 4).

y

Удалите изоляционные
прокладки (a2) из гнезда для
батарей (рис. 4).

Цифровой
таймер

Максимально 6 групп,
каждая с началом одного
отопительного или
экономичного режима и
соответствующими
температурами

Жилая
площадь

Рекомендуется: до
примерно 80 m

2

Отопление
пола
Не
предназначен

Не предназначен,
применять регулятор,
управляемый наружной
температурой.

Внимание:
Высокое напряжение!

y

Перед
подключением
отключите подачу
напряжения
(230 V AC) .

OBJ_DOKU_6720610668_01.fm Page 62 Monday, September 17, 2001 8:43 AM

63

TRZ 12-2

6 720 610 668 (01.08)

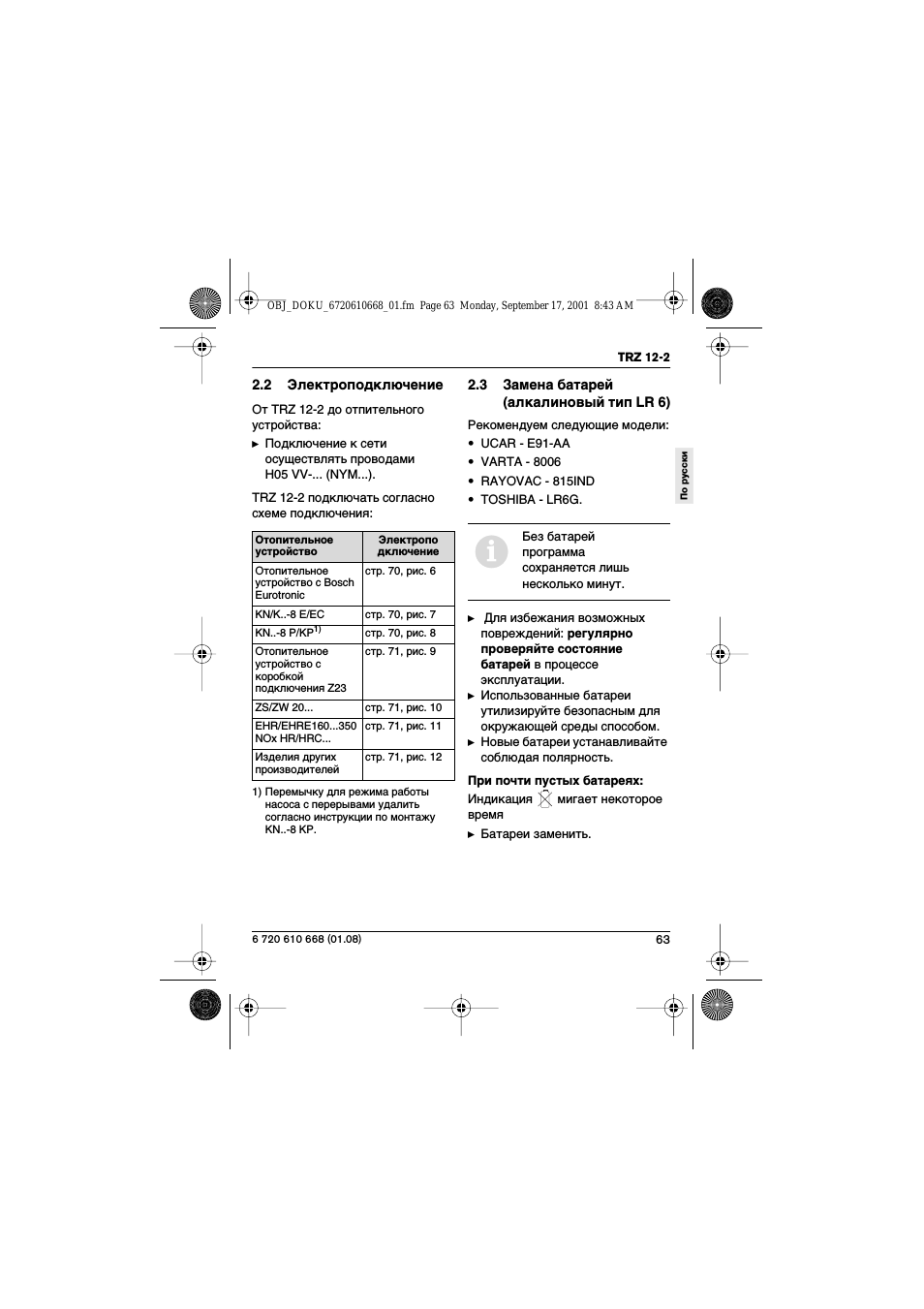

2.2

Электроподключение

От TRZ 12-2 до отпительного
устройства:

y

Подключение к сети
осуществлять проводами
H05 VV-… (NYM…).

TRZ 12-2 подключать согласно
схеме подключения:

2.3

Замена батарей
(алкалиновый тип LR 6)

Рекомендуем следующие модели:

• UCAR — E91-AA

• VARTA — 8006

• RAYOVAC — 815IND

• TOSHIBA — LR6G.

y

Для избежания возможных
повреждений: регулярно
проверяйте состояние
батарей в процессе
эксплуатации.

y

Использованные батареи
утилизируйте безопасным для
окружающей среды способом.

y

Новые батареи устанавливайте
соблюдая полярность.

При почти пустых батареях:

Индикация

мигает некоторое

время

y

Батареи заменить.

Отопительное
устройство

Электропо

дключение

Отопительное
устройство с Bosch
Eurotronic

стр. 70, рис. 6

KN/K..-8 E/EC

стр. 70, рис. 7

KN..-8 P/KP

1)

1) Перемычку для режима работы

насоса с перерывами удалить
согласно инструкции по монтажу
KN..-8 KP.

стр. 70, рис. 8

Отопительное
устройство с
коробкой
подключения Z23

стр. 71, рис. 9

ZS/ZW 20…

стр. 71, рис. 10

EHR/EHRE160…350
NOx HR/HRC…

стр. 71, рис. 11

Изделия других
производителей

стр. 71, рис. 12

i

Без батарей
программа
сохраняется лишь
несколько минут.

По русски

OBJ_DOKU_6720610668_01.fm Page 63 Monday, September 17, 2001 8:43 AM

Ирл мв‰утъ‡ъу˜муи впнутъл ·‡ъ‡рви, 3 й·тоык낇млв, 1 иврвно˛˜‡ъво¸ рвклпу‚ р‡·уъ˚ (16)

2 до‡‚л¯‡ ˝нумупл˜му„у рвклп‡ eco (15), 3обслуживание Чат поддержки

• Изображение
• Текст

64

TRZ 12-2

6 720 610 668 (01.08)

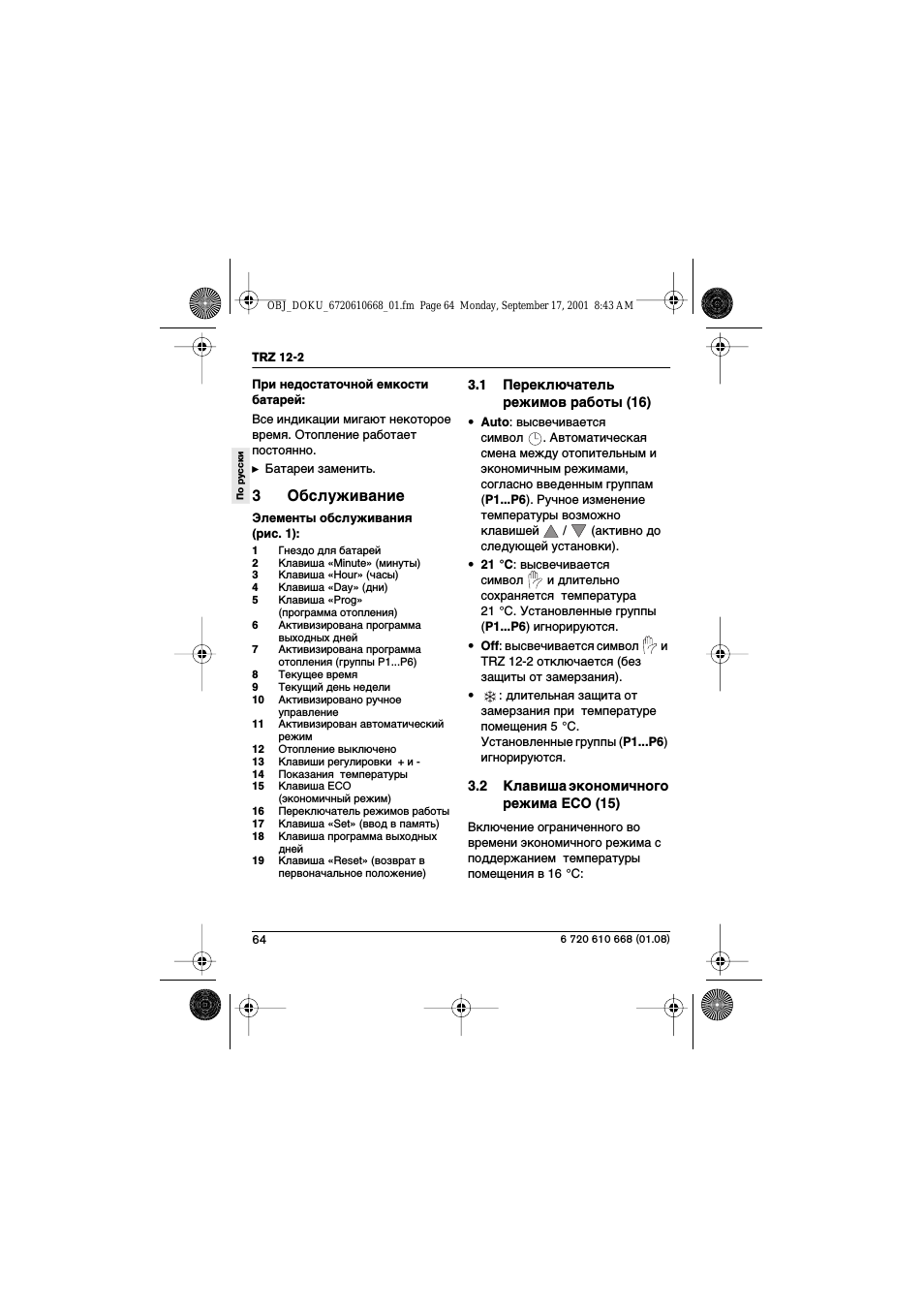

При недостаточной емкости
батарей:

Все индикации мигают некоторое
время. Отопление работает
постоянно.

y

Батареи заменить.

3

Обслуживание

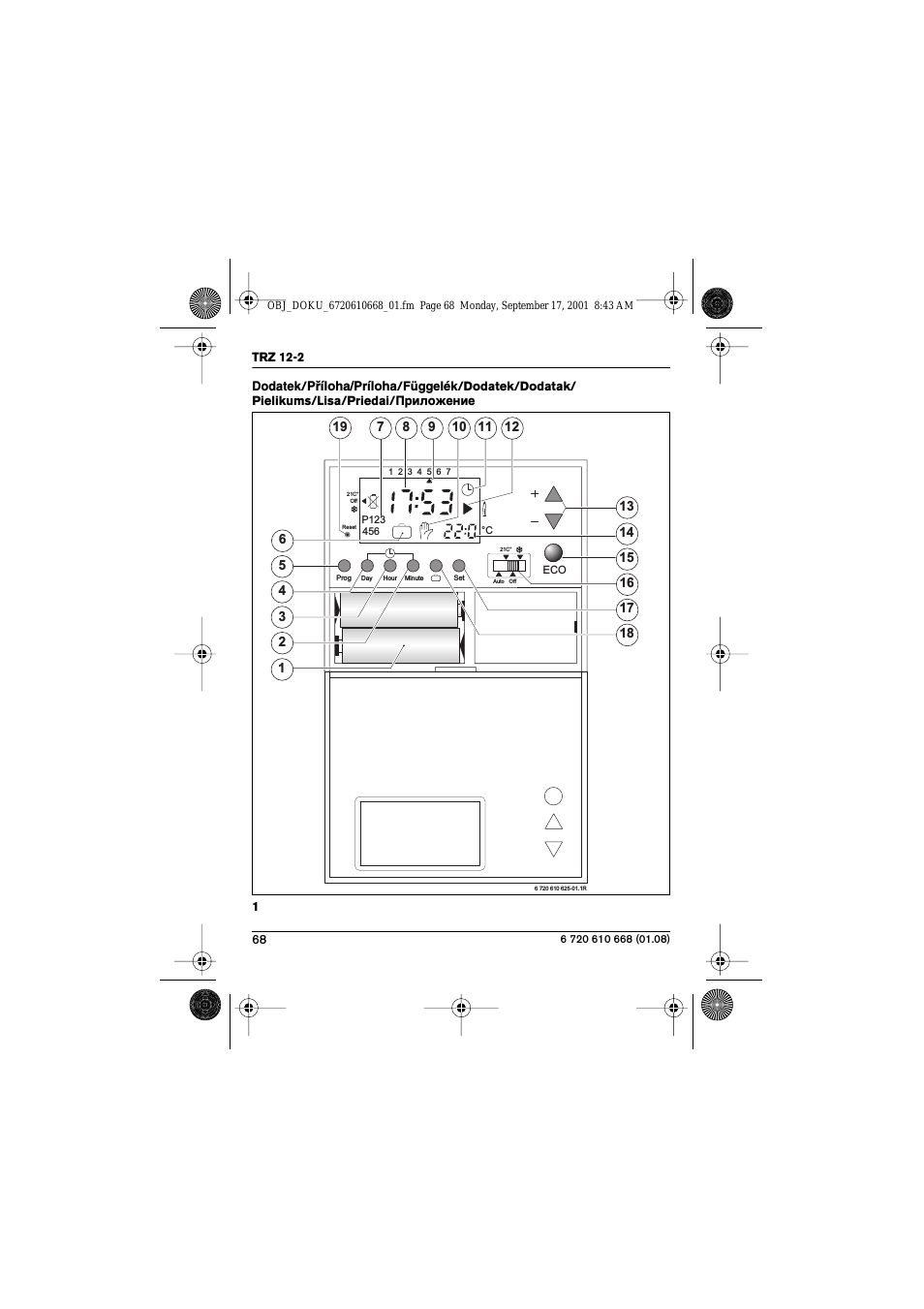

Элементы обслуживания
(рис. 1):

1

Гнездо для батарей

2

Клавиша «Minute» (минуты)

3

Клавиша «Hour» (часы)

4

Клавиша «Dаy» (дни)

5

Клавиша «Prog»
(программа отопления)

6

Aктивизирована программа
выходных дней

7

Aктивизирована программа
отопления (группы P1…P6)

8

Текущее время

9

Текущий день недели

10

Aктивизировано ручное
управление

11

Aктивизирован автоматический
режим

12

Отопление выключено

13

Клавиши регулировки + и —

14

Показания температуры

15

Клавиша ECO
(экономичный режим)

16

Переключатель режимов работы

17

Клавиша «Set» (ввод в память)

18

Клавиша программа выходных
дней

19

Клавиша «Reset» (возврат в
первоначальное положение)

3.1

Переключатель
режимов работы (16)

• Auto: высвечивается

символ .

Aвтоматическая

смена между отопительным и
экономичным режимами,
согласно введенным группам
(P1…P6). Ручное изменение
температуры возможно
клавишей

/

(активно до

следующей установки).

• 21 °C: высвечивается

символ

и длительно

сохраняется температура
21 °C. Установленные группы
(P1…P6) игнорируются.

• Off: высвечивается символ

и

TRZ 12-2 отключается (без
защиты от замерзания).

•

: длительная защита от

замерзания при температуре
помещения 5 °C.
Установленные группы (P1…P6)
игнорируются.

3.2

Клавиша экономичного
режима ECO (15)

Включение ограниченного во
времени экономичного режима с
поддержанием температуры
помещения в 16 °C:

По русски

OBJ_DOKU_6720610668_01.fm Page 64 Monday, September 17, 2001 8:43 AM

3 иру„р‡пплру‚‡млв, 1 мтъ‡му‚н‡ ‰мfl мв‰вол л ‚рвпвмл, 2 мтъ‡му‚н‡ фру„р‡пп˚ óúóôîâìëfl („рыфф˚ p1…p6)

Зно˛˜вмлв/‚˚но˛˜вмлв „рыфф Чат поддержки

• Изображение
• Текст

65

TRZ 12-2

6 720 610 668 (01.08)

y

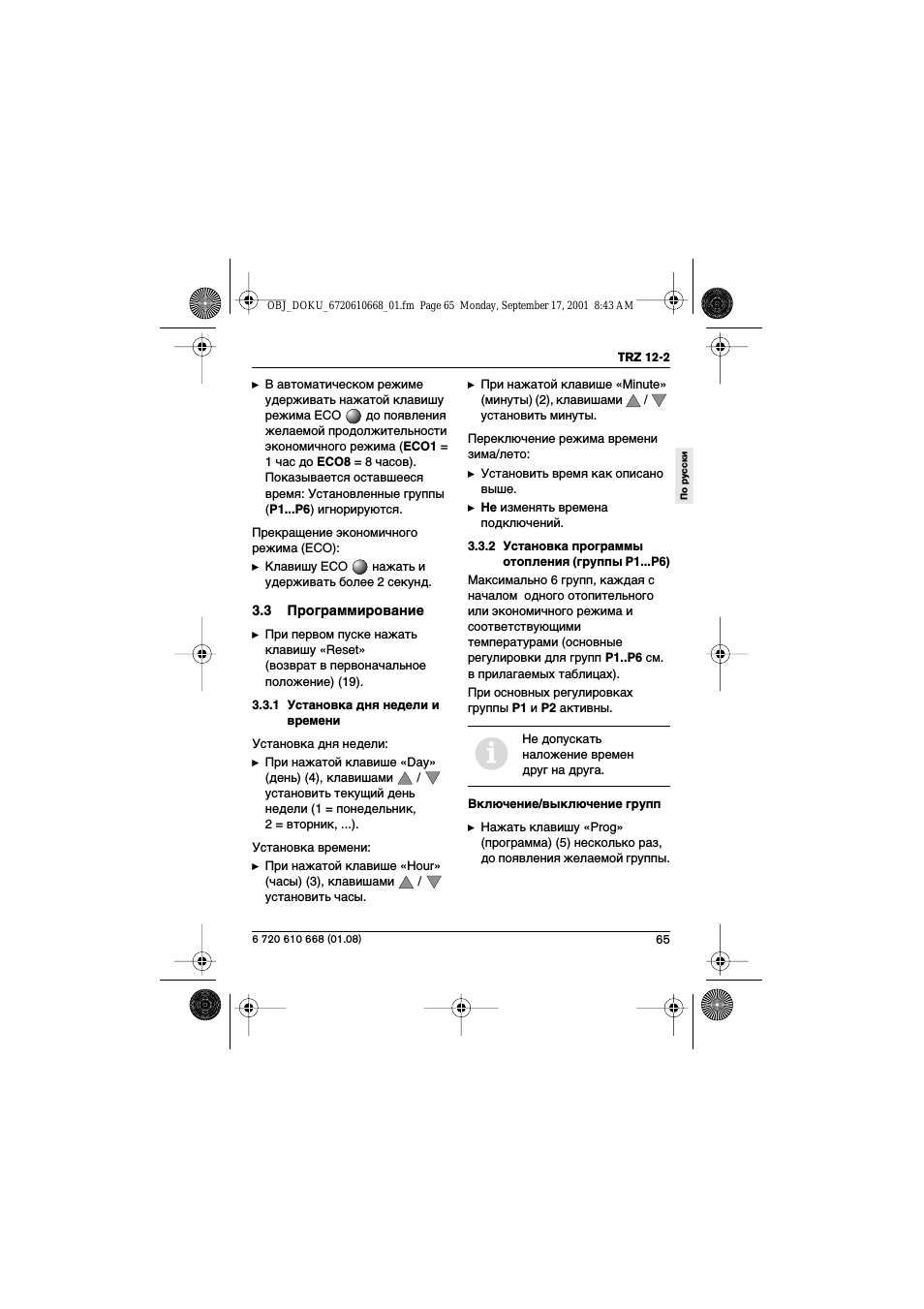

В автоматическом режиме
удерживать нажатой клавишу
режима ECO

до появления

желаемой продолжительности
экономичного режима (ECO1 =
1 час до ECO8 = 8 часов).
Показывается оставшееся
время: Установленные группы
(P1…P6) игнорируются.

Прекращение экономичного
режима (ECO):

y

Клавишу ECO

нажать и

удерживать более 2 секунд.

3.3

Программирование

y

При первом пуске нажать
клавишу «Reset»
(возврат в первоначальное
положение) (19).

3.3.1 Установка дня недели и

времени

Установка дня недели:

y

При нажатой клавише «Dаy»
(день) (4), клавишами

/

установить текущий день
недели (1 = понедельник,
2 = вторник, …).

Установка времени:

y

При нажатой клавише «Hour»
(часы) (3), клавишами

/

установить часы.

y

При нажатой клавише «Minute»
(минуты) (2), клавишами

/

установить минуты.

Переключение режима времени
зима/лето:

y

Установить время как описано
выше.

y

Не изменять времена
подключений.

3.3.2 Установка программы

отопления (группы P1…P6)

Максимально 6 групп, каждая с
началом одного отопительного
или экономичного режима и
соответствующими
температурами (основные
регулировки для групп P1..P6 см.
в прилагаемых таблицах).

При основных регулировках
группы P1 и P2 активны.

Включение/выключение групп

y

Нажать клавишу «Prog»
(программа) (5) несколько раз,
до появления желаемой группы.

i

Не допускать
наложение времен
друг на друга.

По русски

OBJ_DOKU_6720610668_01.fm Page 65 Monday, September 17, 2001 8:43 AM

66

TRZ 12-2

6 720 610 668 (01.08)

y

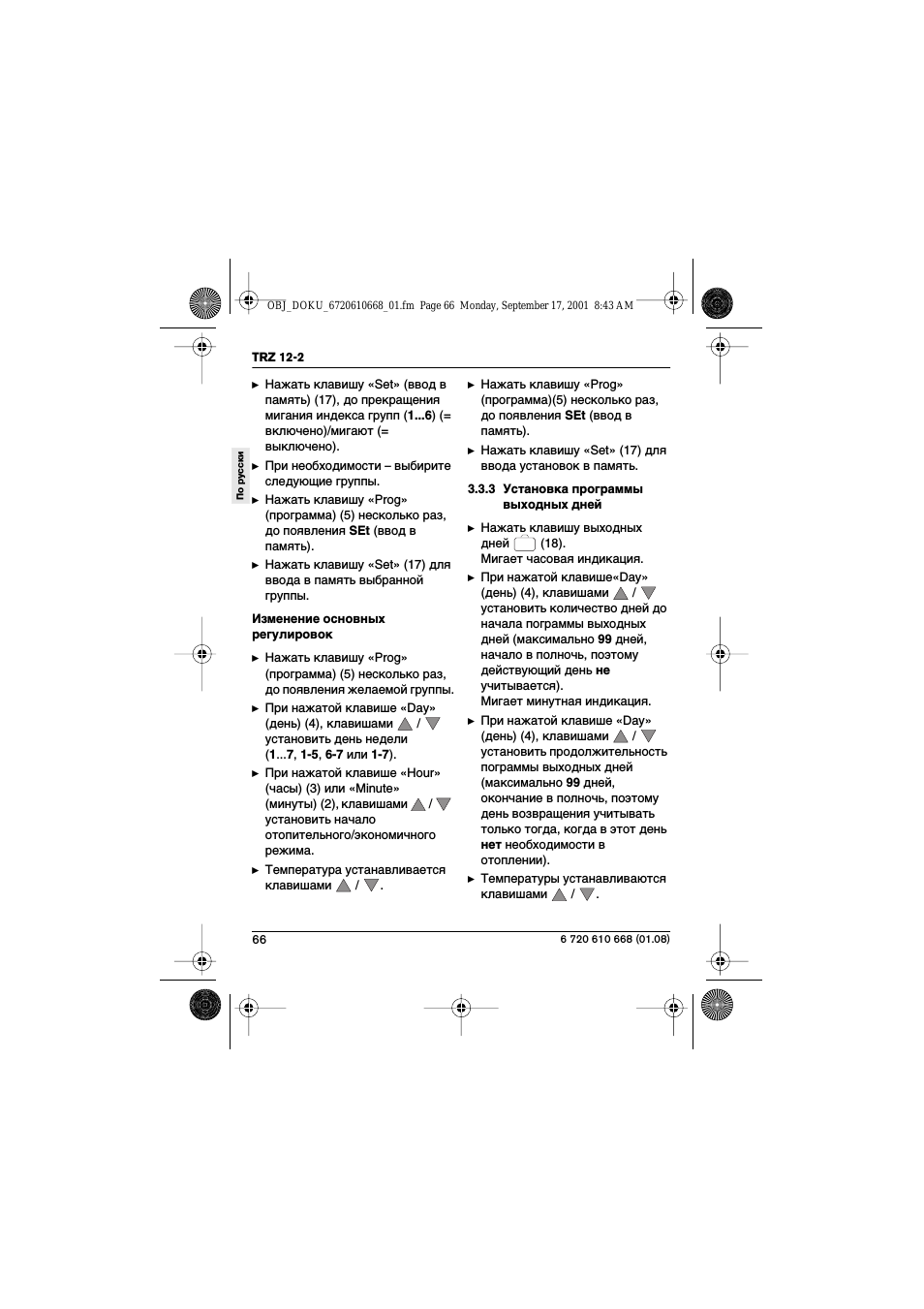

Нажать клавишу «Set» (ввод в
память) (17), до прекращения
мигания индекса групп (1…6) (=
включено)/мигают (=
выключено).

y

При необходимости – выбирите
следующие группы.

y

Нажать клавишу «Prog»
(программа) (5) несколько раз,
до появления SEt (ввод в
память).

y

Нажать клавишу «Set» (17) для
ввода в память выбранной
группы.

Изменение основных
регулировок

y

Нажать клавишу «Prog»
(программа) (5) несколько раз,
до появления желаемой группы.

y

При нажатой клавише «Dаy»
(день) (4), клавишами

/

установить день недели
(1…7, 1-5, 6-7 или 1-7).

y

При нажатой клавише «Hour»
(часы) (3) или «Minute»
(минуты) (2), клавишами

/

установить начало
отопительного/экономичного
режима.

y

Температура устанавливается
клавишами

/ .

y

Нажать клавишу «Prog»
(программа)(5) несколько раз,
до появления SEt (ввод в
память).

y

Нажать клавишу «Set» (17) для
ввода установок в память.

3.3.3 Установка программы

выходных дней

y

Нажать клавишу выходных
дней

(18).

Мигает часовая индикация.

y

При нажатой клавише«Dаy»
(день) (4), клавишами

/

установить количество дней до
начала пограммы выходных
дней (максимально 99 дней,
начало в полночь, поэтому
действующий день не
учитывается).
Мигает минутная индикация.

y

При нажатой клавише «Dаy»
(день) (4), клавишами

/

установить продолжительность
пограммы выходных дней
(максимально 99 дней,
окончание в полночь, поэтому
день возвращения учитывать
только тогда, когда в этот день
нет необходимости в
отоплении).

y

Температуры устанавливаются
клавишами

/ .

По русски

OBJ_DOKU_6720610668_01.fm Page 66 Monday, September 17, 2001 8:43 AM

4 зуттъ‡му‚овмлв утму‚м˚ı рв„ыолру‚ун(19), 5 мру‚вм¸ òôâˆë‡олтъ, Д‡ол·ру‚н‡ ‰‡ъ˜лн‡ ъвпфвр‡ъыр˚ фупв˘âìëfl

Мтъ‡му‚н‡ бум˚ мв˜ы‚тъ‚лъво¸мутъл Чат поддержки

• Изображение
• Текст

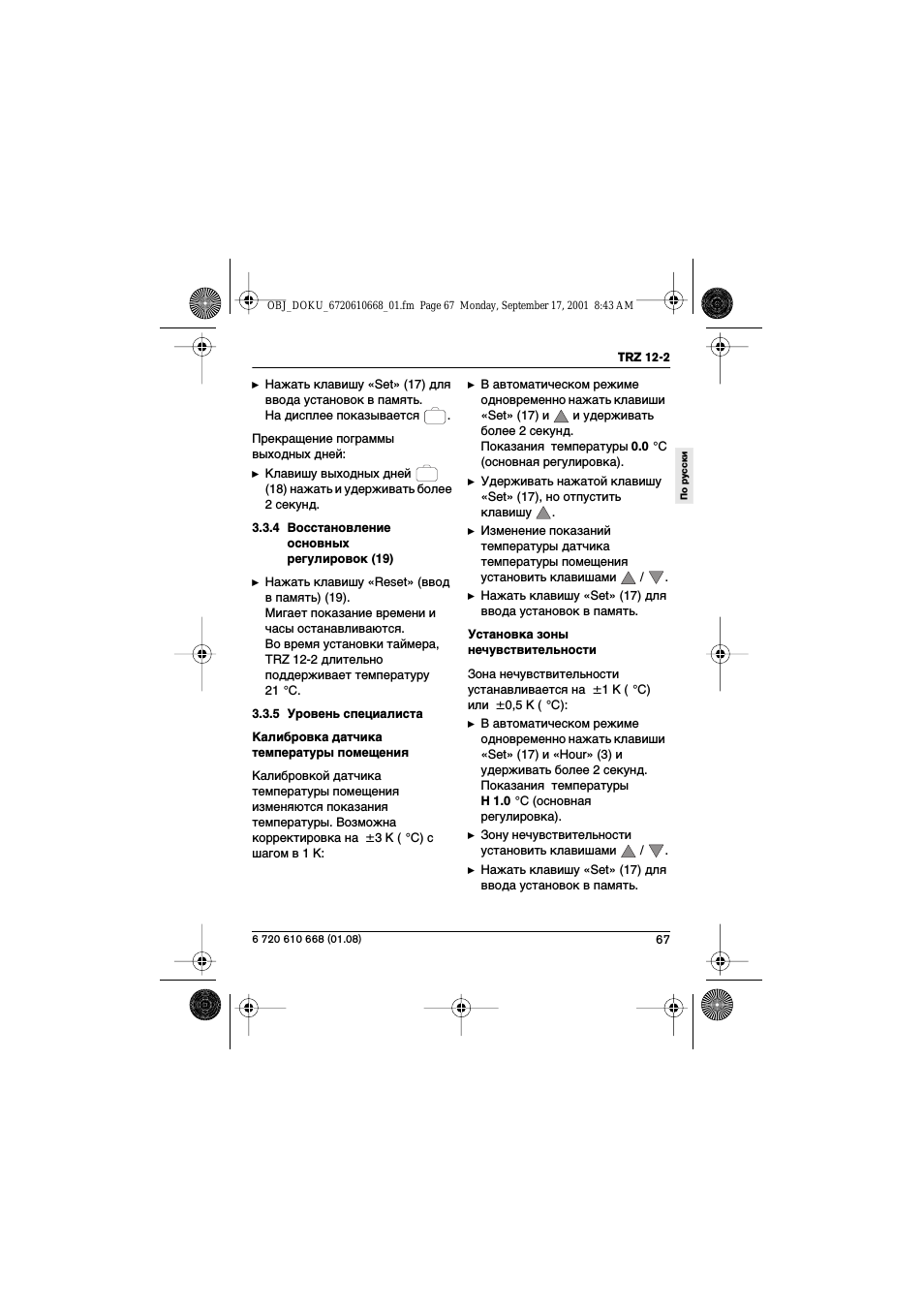

67

TRZ 12-2

6 720 610 668 (01.08)

y

Нажать клавишу «Set» (17) для
ввода установок в память.
На дисплее показывается

.

Прекращение пограммы
выходных дней:

y

Клавишу выходных дней

(18) нажать и удерживать более
2 секунд.

3.3.4 Восстановление

основных
регулировок (19)

y

Нажать клавишу «Reset» (ввод
в память) (19).
Мигает показание времени и
часы останавливаются.
Во время установки таймера,
TRZ 12-2 длительно
поддерживает температуру
21 °C.

3.3.5 Уровень специалиста

Калибровка датчика
температуры помещения

Калибровкой датчика
температуры помещения
изменяются показания
температуры. Возможна
корректировка на

±

3 K ( °C) с

шагом в 1 K:

y

В автоматическом режиме
одновременно нажать клавиши
«Set» (17) и

и удерживать

более 2 секунд.
Показания температуры 0.0 °C
(основная регулировка).

y

Удерживать нажатой клавишу
«Set» (17), но отпустить
клавишу .

y

Изменение показаний
температуры датчика
температуры помещения
установить клавишами

/

.

y

Нажать клавишу «Set» (17) для
ввода установок в память.

Установка зоны
нечувствительности

Зона нечувствительности
устанавливается на

±

1 K ( °C)

или

±

0,5 K ( °C):

y

В автоматическом режиме
одновременно нажать клавиши
«Set» (17) и «Hour» (3) и
удерживать более 2 секунд.
Показания температуры
H 1.0 °C (основная
регулировка).

y

Зону нечувствительности
установить клавишами

/

.

y

Нажать клавишу «Set» (17) для
ввода установок в память.

По русски

OBJ_DOKU_6720610668_01.fm Page 67 Monday, September 17, 2001 8:43 AM

68

TRZ 12-2

6 720 610 668 (01.08)

Dodatek/Pfiíloha/Príloha/Függelék/Dodatek/Dodatak/
Pielikums/Lisa/Priedai/Приложение

1

Minute

Hour

Day

Prog

Set

P123

456

1 2 3 4 5 6 7

°C

ECO

Auto Off

21C°

Reset

21C°

Off

1

2

3

4

5

6

7

8

9 10 11 12

13

14
15
16
17
18

19

6 720 610 625-01.1R

OBJ_DOKU_6720610668_01.fm Page 68 Monday, September 17, 2001 8:43 AM

69

TRZ 12-2

6 720 610 668 (01.08)

2

3

4

ECO

91 mm

113 mm

33 mm

0,3 m

0,3 m

1,2 — 1,5 m

0,6 m

6 720 610 625-02.1R

ECO

a

6 720 610 625-03.1R

b

a1

6 720

610 625-04.1R

a2

OBJ_DOKU_6720610668_01.fm Page 69 Monday, September 17, 2001 8:43 AM

Нажмите на кнопку для помощи

Картинка с сайта: manualmachine.com

TRZ 12-2

6 720 610 625-00.1R

Polski

âesky
Slowensko

Magyar

Slovensky

6 720 610 668 (01.08) OSW

2

Hrvatski

9

Latviski

15

Eesti keel

21

Lietuvi˜ klb.

28

По русски

34
41
47
54
61

Картинка с сайта: manualmachine.com

TRZ 12-2

Cодержание

1 Характеристики

регулятора 61

2 Установка 62

3 Обслуживание 64

Указания по технике
безопасности

y Соблюдение данной инструкции

обеспечивает бесперебойную
работу регулятора.

y Установка TRZ 12-2

производится только
специалистом.

y Соблюдайте все требования

техники безопасности.

y Перед установкой отключите

подачу напряжения (230 V AC).

y Соблюдать схему подключения!
y Согласно требованиям

VDE 0100 регулятор TRZ 12-2
монтируется на ровном,
токонепроводящем и
негорючем основании. Этим
достигается безопасная
изоляция .

y Не устанавливать TRZ 12-2 в

сырых, загрязненных и
запыленных помещениях.

1 Характеристики

регулятора

Регулятор температуры
помещения для одноступенчатых
отопительных установок с 2-х
точечной регулировкой горелки,
управления циркуляционным
насосом и др.

Технические данные:

Батареи 2 x алкалиновые

Нагрузка на
контакты

Диапазон
регулировки
температуры
помещения

Допустимая
окружающая
температура

Точность
регулировки

Класс
безопасности

Тип
безопасности

LR 6
макс. 2(1) A 250 V AC

мин. 1 mA, 5 V DC
+5… +39 °C

0… +40 °C (T60)

± 0,5 K

II

IP 20

По русски

6 720 610 668 (01.08)

61

Картинка с сайта: manualmachine.com

TRZ 12-2

Прочие данные:

Цифровой
таймер

Жилая
площадь

По русски

Отопление
пола
Не
предназначен

Максимально 6 групп,
каждая с началом одного
отопительного или
экономичного режима и
соответствующими
температурами

Рекомендуется: до
примерно 80 m

Не предназначен,
применять регулятор,
управляемый наружной
температурой.

2 Установка

Внимание:

Высокое напряжение!

y Перед

подключением
отключите подачу
напряжения
(230 V AC) .

2.1 Монтаж

y Выберите место для монтажа

(рис. 2).

y Снимите верхнюю часть

регулятора (a) (рис. 3).

2

y Снимите защитную

пластину (a1) (рис. 4).

y Укрепите шурупами цоколь (b) к

стене (рис. 5).

y Установите на место верхнюю

часть регулятора (a).

y Подключите TRZ 12-2 к сети

(см. раздел 2.2).

y Установите на место защитную

пластину (a1) (рис. 4).

y Удалите изоляционные

прокладки (a2) из гнезда для
батарей (рис. 4).

62

6 720 610 668 (01.08)

Картинка с сайта: manualmachine.com

TRZ 12-2

2.2 Электроподключение

От TRZ 12-2 до отпительного
устройства:

y Подключение к сети

осуществлять проводами
H05 VV-… (NYM…).

TRZ 12-2 подключать согласно
схеме подключения:

Отопительное
устройство

Отопительное
устройство с Bosch
Eurotronic

KN/K..-8 E/EC стр. 70, рис. 7
KN..-8 P/KP
Отопительное

устройство с
коробкой
подключения Z23

ZS/ZW 20… стр. 71, рис. 10
EHR/EHRE160…350

NOx HR/HRC…
Изделия других

производителей

1) Перемычку для режима работы
насоса с перерывами удалить
согласно инструкции по монтажу
KN..-8 KP.

1)

Электропо
дключение

стр. 70, рис. 6

стр. 70, рис. 8
стр. 71, рис. 9

стр. 71, рис. 11

стр. 71, рис. 12

2.3 Замена батарей
(алкалиновый тип LR 6)

Рекомендуем следующие модели:

• UCAR — E91-AA

• VARTA — 8006

• RAYOVAC — 815IND

• TOSHIBA — LR6G.

Без батарей
программа

i

сохраняется лишь
несколько минут.

y Для избежания возможных

повреждений: регулярно
проверяйте состояние
батарей в процессе

эксплуатации.

y Использованные батареи

утилизируйте безопасным для
окружающей среды способом.

y Новые батареи устанавливайте

соблюдая полярность.

При почти пустых батареях:

Индикация мигает некоторое
время

y Батареи заменить.

По русски

6 720 610 668 (01.08)

63

В связи с нестабильной ситуацией на валютном рынке, актуальные цены и наличие уточняйте у менеджеров.

• Главная
• Каталог
• Производители
• Новости
• Обзоры
• Оплата
• Доставка
• Гарантия
• О Компании
  • История компании
  • Сертификаты и лицензии
  • Награды и достижения
  • Наши партнеры
  • Отзывы о компании
  • Наши сотрудники
  • Вакансии
  • Реквизиты
• Контакты
