Инструкция и руководство для
Electrolux EWS 1046

26 страниц подробных инструкций и пользовательских руководств по эксплуатации на русском

1 3 2 9 9 6 8 4 0 » c o p . q x d

1 5 — 1 0 — 2 0 0 1

1 2 : 1 7 P a g i n a 1

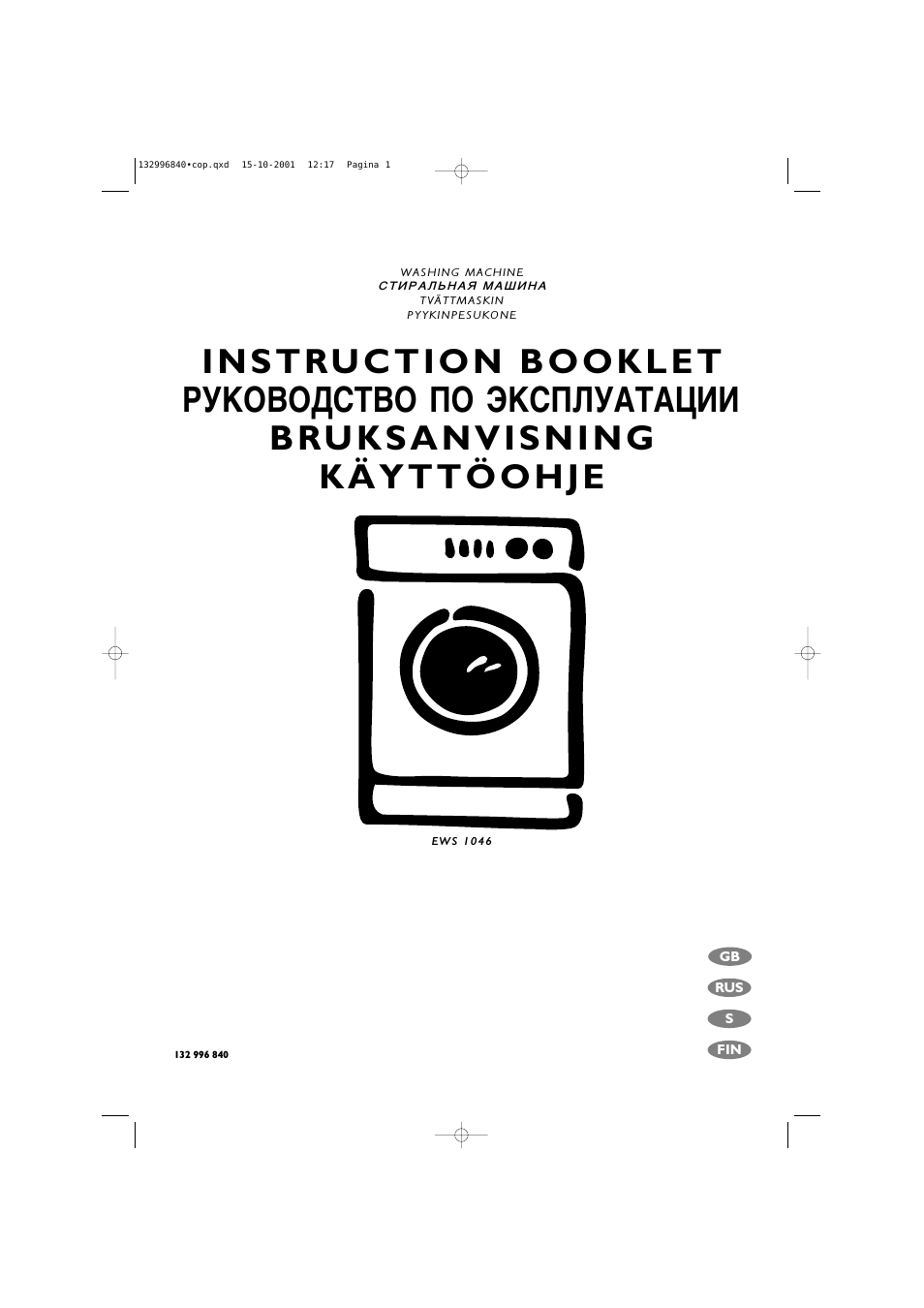

W A S H I N G M A C H I N E

С Т И Р А Л Ь Н А Я М А Ш И Н А

T V A T T M A S K I N

P Y Y K I N P E S U K O N E

I N S T R U C T I O N B O O K L E T

РУКОВОДСТВО no ЭКСПЛУАТАЦИИ

B R U K S A N V I S N I N G

K A Y T T O O H J E

E W S 1 0 4 6

132 996 840

43!^

W A S H I N G M A C H I N E С Т И Р А Л Ь Н А Я М А Ш И Н А...

Картинка с сайта: ru.manualza.com

1 3 2 9 9 6 8 4 0 » r u s . q x d

1 9 — 1 0 — 2 0 0 1

1 4 : 1 0 P a g i n a 2 6

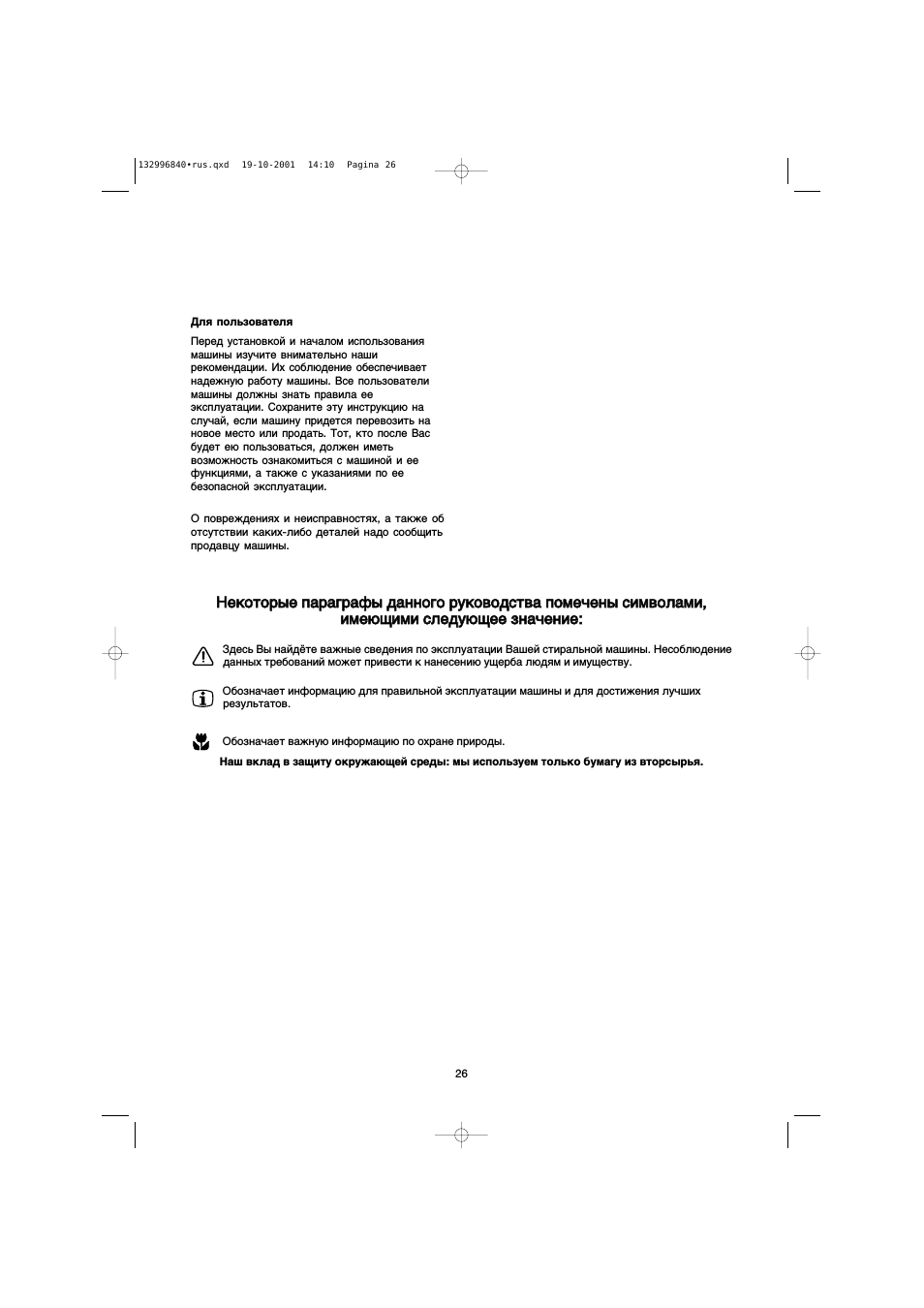

Для пользователя

Перед установкой и началом использования
машины изучите внимательно наши
рекомендации. Их соблюдение обеспечивает
надежную работу машины. Все пользователи
машины должны знать правила ее

эксплуатации. Сохраните эту инструкцию на
случай, если машину придется перевозить на

новое место или продать. Тот, кто после Вас

будет ею пользоваться, должен иметь

возможность ознакомиться с машиной и ее

функциями, а также с указаниями по ее
безопасной эксплуатации.

O повреждениях и неисправностях, а также об
отсутствии каких-либо деталей надо сообщить
продавцу машины.

œ

Некоторые параграфы данного руководства помечены символами,

имеющими следующее значение:

Здесь Вы найдёте важные сведения по эксплуатации Вашей стиральной машины. Несоблюдение
данных требований может привести к нанесению ущерба людям и имуществу.

Обозначает информацию для правильной эксплуатации машины и для достижения лучших
результатов.

Обозначает важную информацию по охране природы.

Наш вклад в защиту окружающей среды: мы используем только бумагу из вторсырья.

26

Имеющими следующее значение

Картинка с сайта: ru.manualza.com

1 3 2 9 9 6 8 4 0 • r u s . q x d

1 9 — 1 0 — 2 0 0 1

1 4 : 1 0 Р а д 1 п а 2 7

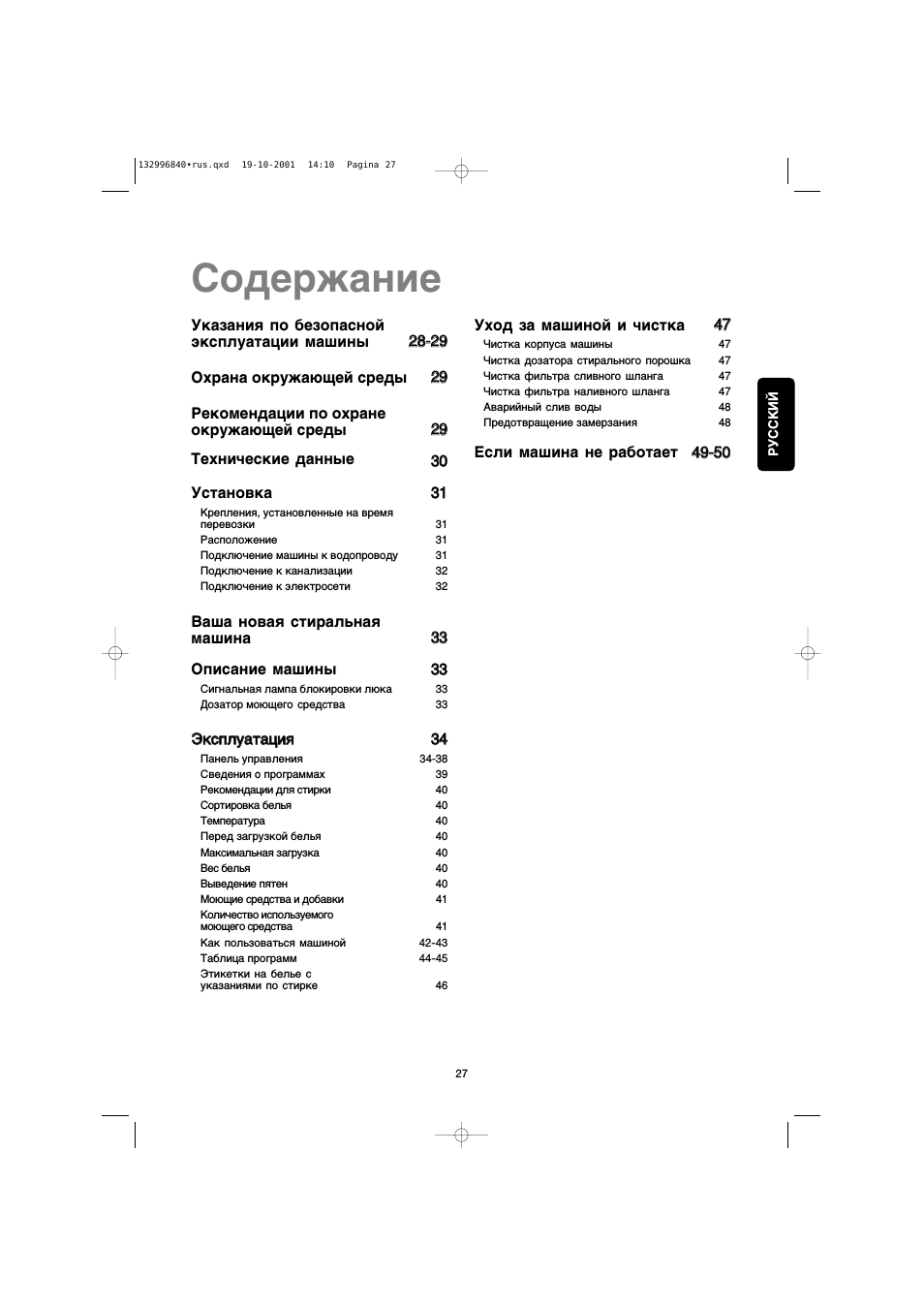

Содержание

Указания по безопасной
эксплуатации машины

28-29

Охрана окружающей среды

29

Рекомендации по охране

окружающей среды

29

Технические данные

30

Установка

31

Крепления, установленные на время
перевозки

31

Расположение

31

Подключение машины к водопроводу

31

Подключение к канализации

32

Подключение к электросети

32

Уход за машиной и чистка

47

Чистка корпуса машины

47

Чистка дозатора стирального порошка 47
Чистка фильтра сливного шланга

47

Чистка фильтра наливного шланга

47

Аварийный слив воды

48

Предотвращение замерзания

48

Если машина не работает 49-50

Ваша новая стиральная
машина

33

Описание машины

33

Сигнальная лампа блокировки люка

33

Дозатор моющего средства

33

Эксплуатация

34

Панель управления

34-38

Сведения о программах

39

Рекомендации для стирки

40

Сортировка белья

40

Температура

40

Перед загрузкой белья

40

Максимальная загрузка

40

Вес белья

40

Выведение пятен

40

Моющие средства и добавки

41

Количество используемого
моющего средства

41

Как пользоваться машиной

42-43

Таблица программ

44-45

Этикетки на белье с

указаниями по стирке

46

27

Содержание Указания по безопасной эксплуатации машины...

Картинка с сайта: ru.manualza.com

1 3 2 9 9 6 8 4 0 » r u s . q x d

1 9 — 1 0 — 2 0 0 1

1 4 : 1 0 P a g i n a 2 8

/ÌS

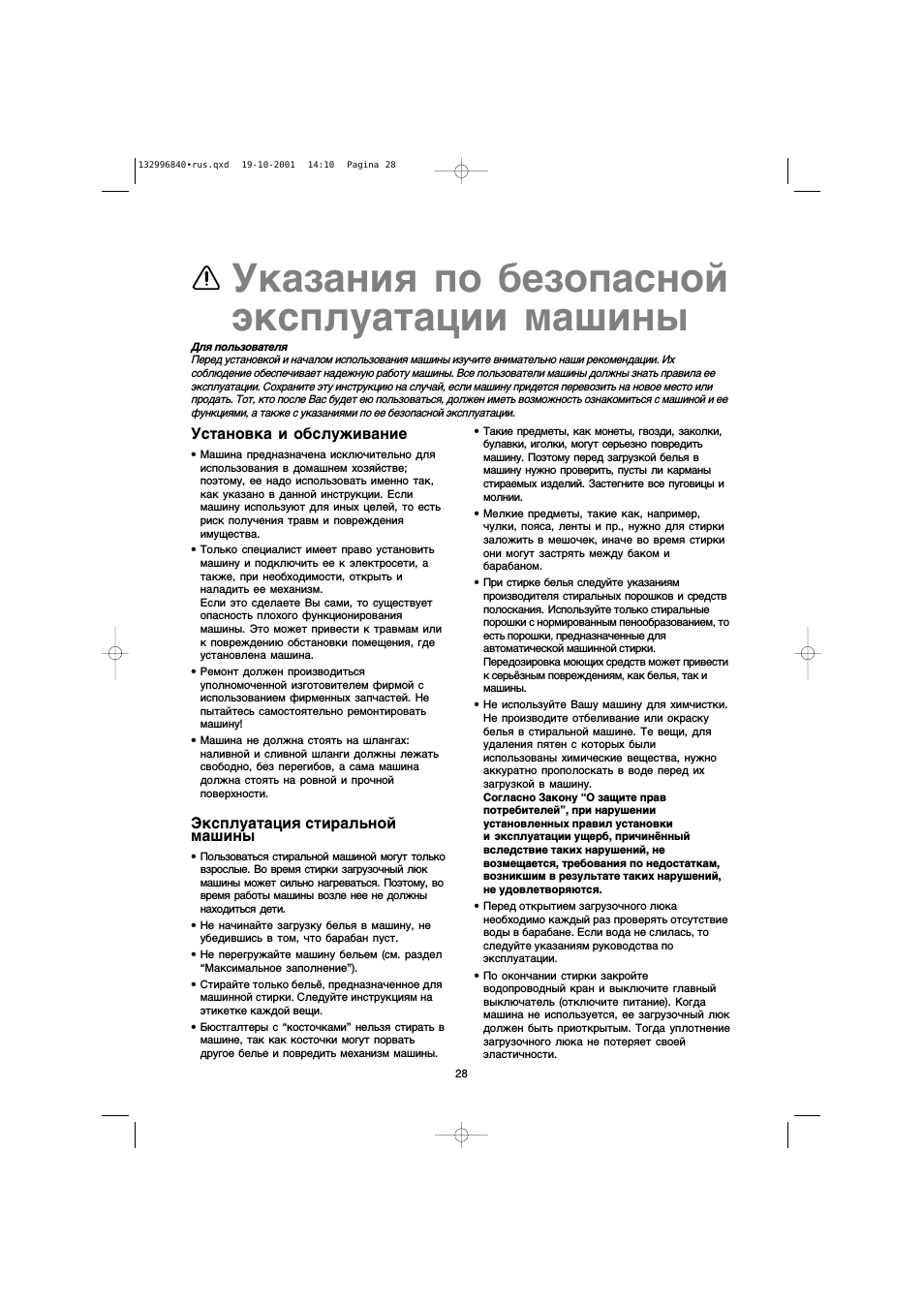

Указания no безопасной

эксплуатации машины

Для пользователя

Перед установкой и началом использования машины изучите внимательно наши рекомендации. Их
соблюдение обеспечивает надежную работу машины. Все пользователи машины должны знать правила ее
эксплуатации. Сохраните эту инструкцию на случай, если машину придется перевозить на новое место или
продать. Тот, кто после Вас будет ею пользоваться, должен иметь возможность ознакомиться с машиной и ее
функциями, а также с указаниями по ее безопасной эксплуатации.

УС

Т

а

Н

ОВ

К

а

и

0бс

л

уж

и

ва

ни

е

• такие предметы, как монеты, гвозди, заколки,

• Машина предназначена исключительно для

использования в домашнем хозяйстве;
поэтому, ее надо использовать именно так,
как указано в данной инструкции. Если
машину используют для иных целей, то есть
риск получения травм и повреждения
имущества.

• Только специалист имеет право установить

машину и подключить ее к электросети, а

также, при необходимости, открыть и

наладить ее механизм.
Если это сделаете Вы сами, то существует

опасность плохого функционирования

машины. Это может привести к травмам или
к повреждению обстановки помещения, где

установлена машина.

• Ремонт должен производиться

уполномоченной изготовителем фирмой с

использованием фирменных запчастей. Не
пытайтесь самостоятельно ремонтировать
машину!

• Машина не должна стоять на шлангах:

наливной и сливной шланги должны лежать

свободно, без перегибов, а сама машина
должна стоять на ровной и прочной

поверхности.

Эксплуатация стиральной

машины

• Пользоваться стиральной машиной могут только

взрослые. Во время стирки загрузочный люк
машины может сильно нагреваться. Поэтому, во
время работы машины возле нее не должны
находиться дети.

• Не начинайте загрузку белья в машину, не

убедившись в том, что барабан пуст.

• Не перегружайте машину бельем (см. раздел

“Максимальное заполнение”).

• Стирайте только бельё, предназначенное для

машинной стирки. Следуйте инструкциям на

этикетке каждой вещи.

• Бюстгалтеры с “косточками” нельзя стирать в

машине, так как косточки могут порвать

другое белье и повредить механизм машины.

булавки, иголки, могут серьезно повредить

машину. Поэтому перед загрузкой белья в
машину нужно проверить, пусты ли карманы

стираемых изделий. Застегните все пуговицы и

молнии.

Мелкие предметы, такие как, например,
чулки, пояса, ленты и пр., нужно для стирки

заложить в мешочек, иначе во время стирки
они могут застрять между баком и
барабаном.

При стирке белья следуйте указаниям
производителя стиральных порошков и средств
полоскания. Используйте только стиральные
порошки с нормированным пенообразованием, то
есть порошки, предназначенные для

автоматической машинной стирки.

Передозировка моющих средств может привести
к серьёзным повреждениям, как белья, так и
машины.

Не используйте Вашу машину для химчистки.
Не производите отбеливание или окраску

белья в стиральной машине. Те вещи, для
удаления пятен с которых были
использованы химические вещества, нужно
аккуратно прополоскать в воде перед их
загрузкой в машину.
Согласно Закону “О защите прав

потребителей”, при нарушении

установленных правил установки

и эксплуатации ущерб, причинённый
вследствие таких нарушений, не
возмещается, требования по недостаткам,
возникшим в результате таких нарушений,
не удовлетворяются.

Перед открытием загрузочного люка
необходимо каждый раз проверять отсутствие
воды в барабане. Если вода не слилась, то

следуйте указаниям руководства по
эксплуатации.

По окончании стирки закройте
водопроводный кран и выключите главный
выключатель (отключите питание). Когда
машина не используется, ее загрузочный люк

должен быть приоткрытым. Тогда уплотнение
загрузочного люка не потеряет своей
эластичности.

28

Эксплуатация стиральной машины, Указания no безопасной эксплуатации машины

Картинка с сайта: ru.manualza.com

Безопасность детей, Повторное использование упаковочных материалов, Утилизация машины

4% охрана окружающей среды, Рекомендации по охране окружающей среды Чат поддержки

  • Изображение
  • Текст

1 3 2 9 9 6 8 4 0 • r u s . q x d

1 9 — 1 0 — 2 0 0 1

1 4 : 1 0 Р а д 1 п а 2 9

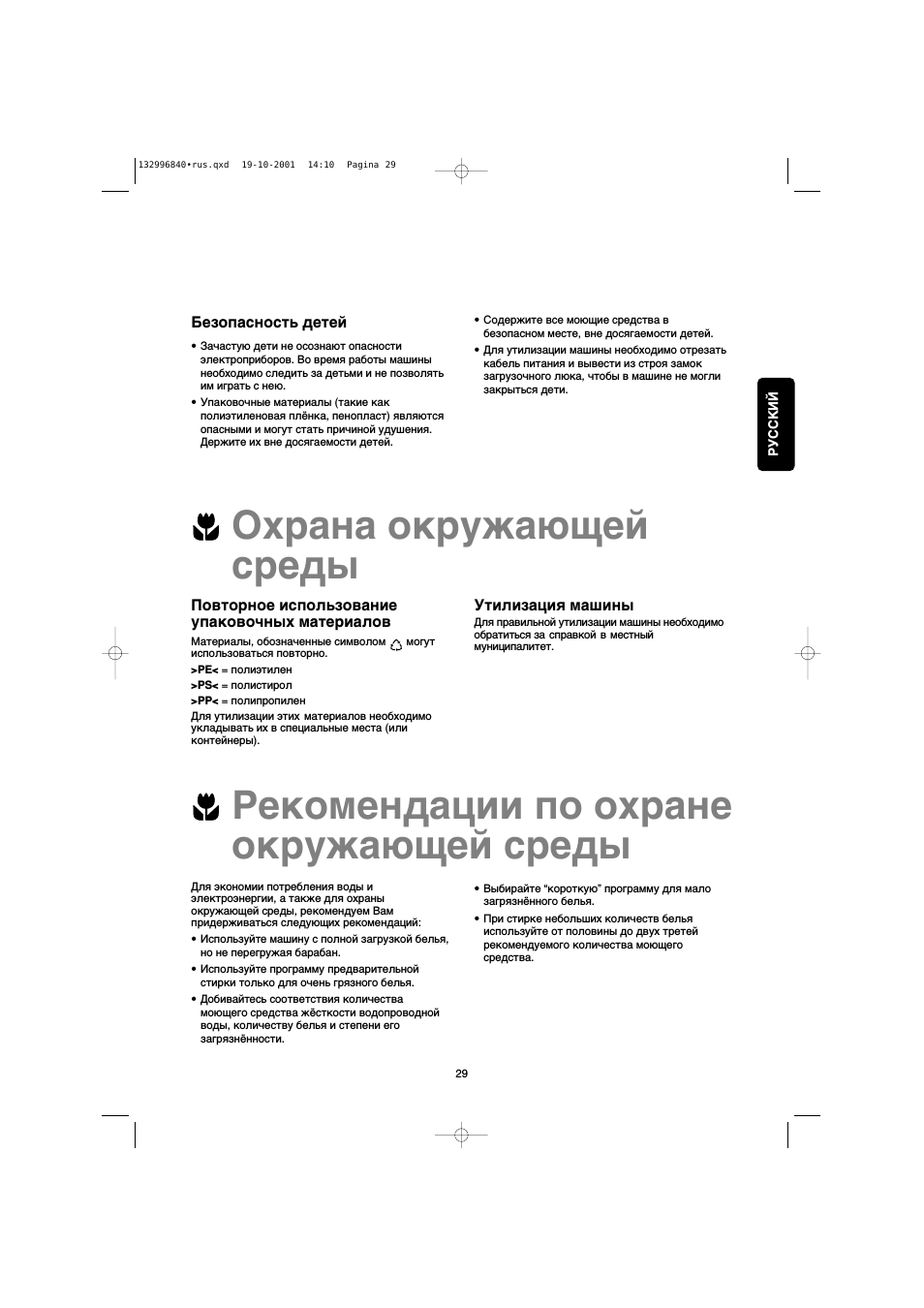

Безопасность детей

• Зачастую дети не осознают опасности

электроприборов. Во время работы машины

необходимо следить за детьми и не позволять
им играть с нею.

• Упаковочные материалы (такие как

полиэтиленовая плёнка, пенопласт) являются

опасными и могут стать причиной удушения.
Держите их вне досягаемости детей.

• Содержите все моющие средства в

безопасном месте, вне досягаемости детей.

• Для утилизации машины необходимо отрезать

кабель питания и вывести из строя замок

загрузочного люка, чтобы в машине не могли
закрыться дети.

4% Охрана окружающей

среды

Повторное использование

упаковочных материалов

Материалы, обозначенные символом могут
использоваться повторно.
>РЕ< = полиэтилен
>PS< = полистирол
>РР< = полипропилен

Для утилизации этих материалов необходимо
укладывать их в специальные места (или

контейнеры).

Утилизация машины

Для правильной утилизации машины необходимо
обратиться за справкой в местный

муниципалитет.

Рекомендации по охране

окружаюЩей среды

Для экономии потребления воды и
электроэнергии, а также для охраны
окружающей среды, рекомендуем Вам

придерживаться следующих рекомендаций:

• Используйте машину с полной загрузкой белья,

но не перегружая барабан.

• Используйте программу предварительной

стирки только для очень грязного белья.

• Добивайтесь соответствия количества

моющего средства жёсткости водопроводной
воды, количеству белья и степени его
загрязнённости.

• Выбирайте “короткую” программу для мало

загрязнённого белья.

• При стирке небольших количеств белья

используйте от половины до двух третей
рекомендуемого количества моющего
средства.

29

Безопасность детей, Повторное использование упаковочных материалов, Утилизация машины

Картинка с сайта: ru.manualza.com

1 3 2 9 9 6 8 4 0 • r u s . q x d

1 9 — 1 0 — 2 0 0 1

1 4 : 1 0 Р а д 1 п а 3 0

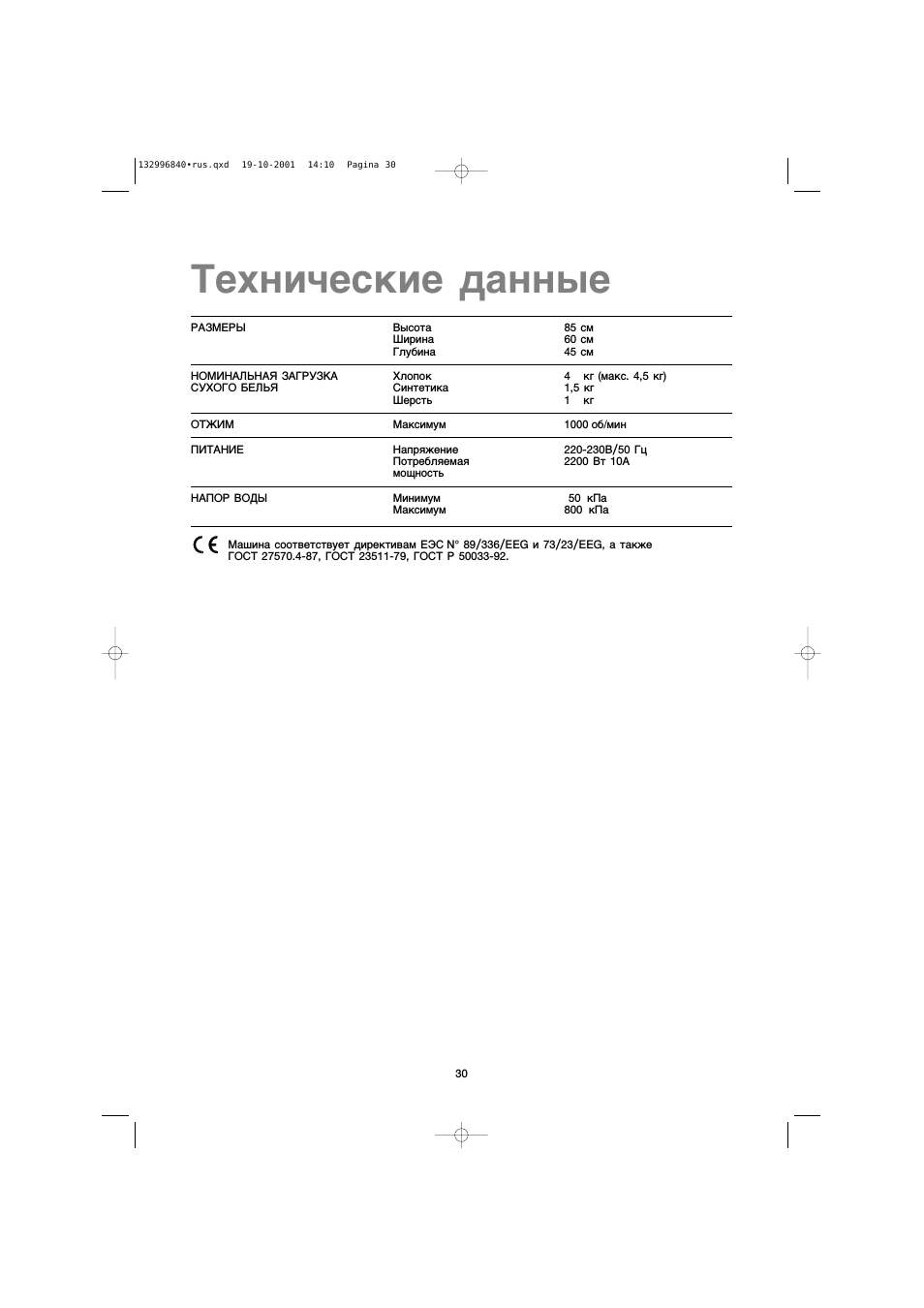

Технические данные

РАЗМЕРЫ

Высота

85 см

Ширина

60 см

Глубина

45 см

НОМИНАЛЬНАЯ ЗАГРУЗКА

Хлопок

4 кг (макс. 4,5 кг)

СУХОГО БЕЛЬЯ

Синтетика

1,5 кг

Шерсть

1 кг

ОТЖИМ

Максимум

1000 об/мин

ПИТАНИЕ

Напряжение

220-230В/50 Гц

Потребляемая

2200 Вт 10А

мощность

НАПОР ВОДЫ

Минимум

50 кПа

Максимум

800 кПа

г ^ Машина соответствует директивам ЕЭС N° 89/336/EEG и 73/23/EEG, а также

ГОСТ 27570.4-87, ГОСТ 23511-79, ГОСТ Р 50033-92.

30

Технические данные

Картинка с сайта: ru.manualza.com

1 3 2 9 9 6 8 4 0 • r u s . q x d

1 9 — 1 0 — 2 0 0 1

1 4 : 1 0 Р а д 1 п а 3 1

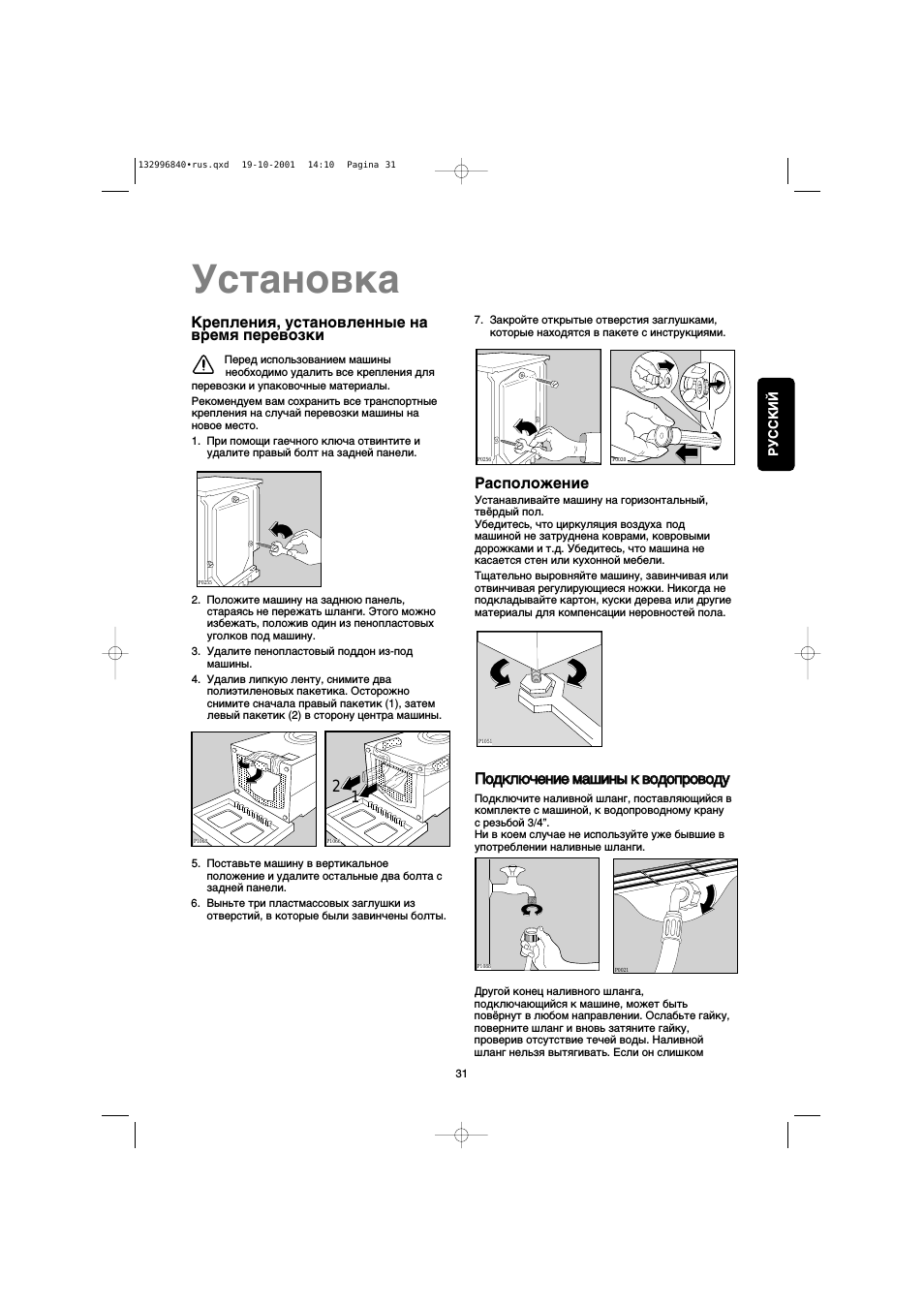

Установка

Крепления, установленные на
время перевозки

Перед использованием машины

необходимо удалить все крепления для

перевозки и упаковочные материалы.
Рекомендуем вам сохранить все транспортные
крепления на случай перевозки машины на
новое место.

1. При помощи гаечного ключа отвинтите и

удалите правый болт на задней панели.

7. Закройте открытые отверстия заглушками,

которые находятся в пакете с инструкциями.

2. Положите машину на заднюю панель,

стараясь не пережать шланги. Этого можно
избежать, положив один из пенопластовых
уголков под машину.

3. Удалите пенопластовый поддон из-под

машины.

4. Удалив липкую ленту, снимите два

полиэтиленовых пакетика. Осторожно

снимите сначала правый пакетик (1), затем
левый пакетик (2) в сторону центра машины.

5. Поставьте машину в вертикальное

положение и удалите остальные два болта с

задней панели.

6. Выньте три пластмассовых заглушки из

отверстий, в которые были завинчены болты.

Расположение

Устанавливайте машину на горизонтальный,
твёрдый пол.
Убедитесь, что циркуляция воздуха под
машиной не затруднена коврами, ковровыми
дорожками и т.д. Убедитесь, что машина не

касается стен или кухонной мебели.

Тщательно выровняйте машину, завинчивая или
отвинчивая регулирующиеся ножки. Никогда не

подкладывайте картон, куски дерева или другие
материалы для компенсации неровностей пола.

Подключение машины к водопроводу

Подключите наливной шланг, поставляющийся в
комплекте с машиной, к водопроводному крану

с резьбой 3/4”.

Ни в коем случае не используйте уже бывшие в

употреблении наливные шланги.

Другой конец наливного шланга,
подключающийся к машине, может быть
повёрнут в любом направлении. Ослабьте гайку,
поверните шланг и вновь затяните гайку,
проверив отсутствие течей воды. Наливной
шланг нельзя вытягивать. Если он слишком

31

Крепления, установленные на время перевозки, Расположение, Подключение машины к водопроводу

Картинка с сайта: ru.manualza.com

1 3 2 9 9 6 8 4 0 • r u s . q x d

1 9 — 1 0 — 2 0 0 1

1 4 : 1 0 Р а д 1 п а 3 2

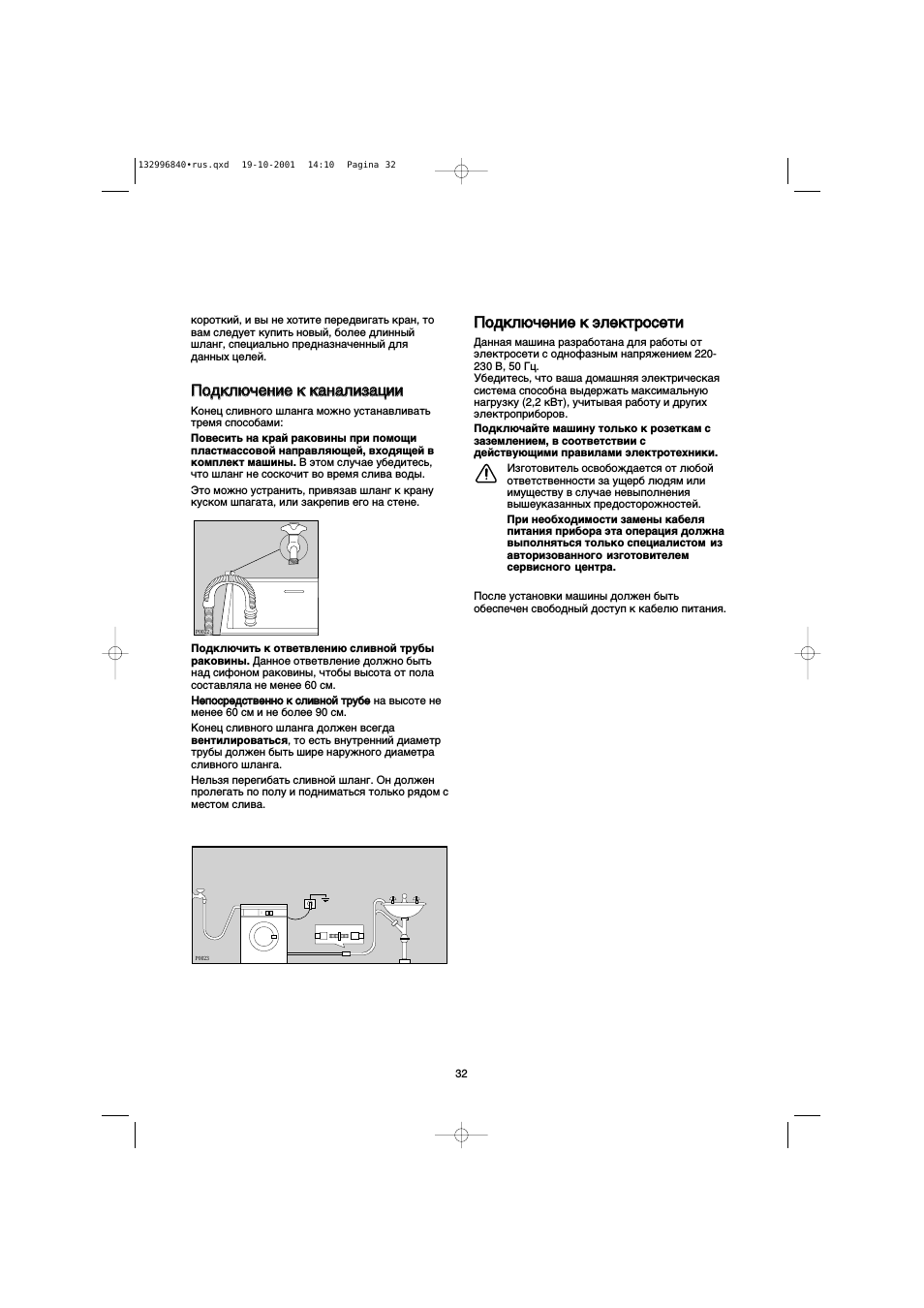

короткии, и вы не хотите передвигать кран, то
вам следует купить новыИ, более длинныИ
шланг, специально предназначенный для

данных целеИ.

Подключение к канализации

Конец сливного шланга можно устанавливать

тремя способами:

Повесить на край раковины при помощи
пластмассовой направляющей, входящей в
комплект машины. В этом случае убедитесь,
что шланг не соскочит во время слива воды.
Это можно устранить, привязав шланг к крану
куском шпагата, или закрепив его на стене.

Подключение к электросети

Данная машина разработана для работы от
электросети с однофазным напряжением 220­
230 В, 50 Гц.
Убедитесь, что ваша домашняя электрическая
система способна выдержать максимальную

нагрузку (2,2 кВт), учитывая работу и других

электроприборов.

Подключайте машину только к розеткам с

заземлением, в соответствии с
действующими правилами электротехники.

ЛЧ Изготовитель освобождается от любоИ

ответственности за ущерб людям или
имуществу в случае невыполнения

вышеуказанных предосторожностей.
При необходимости замены кабеля
питания прибора эта операция должна
выполняться только специалистом из
авторизованного изготовителем
сервисного центра.

После установки машины должен быть

обеспечен свободный доступ к кабелю питания.

Подключить к ответвлению сливной трубы
раковины. Данное ответвление должно быть
над сифоном раковины, чтобы высота от пола

составляла не менее 60 см.

Непосредственно к сливной трубе на высоте не
менее б0 см и не более 90 см.
Конец сливного шланга должен всегда
вентилироваться, то есть внутренний диаметр

трубы должен быть шире наружного диаметра
сливного шланга.

Нельзя перегибать сливной шланг. Он должен
пролегать по полу и подниматься только рядом с
местом слива.

32

Подключение к канализации, Подключение к электросети

Картинка с сайта: ru.manualza.com

1 3 2 9 9 6 8 4 0 • r u s . q x d

1 9 — 1 0 — 2 0 0 1

1 4 : 1 0 Р а д 1 п а 3 3

Ваша новая

стиральная машина

Ваша новая стиральная машина, оборудованная системой фирмы Электролюкс “Директ спрей систем”

удовлетворяет всем современным требованиям наилучшей стирки белья с наименьшим расходом

воды

1

, электроэнергии и моющего средства.

Даже маленькие количества белья стираются экономично, так как количество воды! регулируется

автоматически согласно загрузке и типу ткани.

•

Селектор программ позволяет вам также

выбирать температуру стирки, что

значительно упрощает использование машины.

• Дисплей выполнения программы показывает

этап стирки, который выполняет машина.

• Автоматическое охлаждение воды до 60°С

перед сливом при использовании программы

95°С. Это смягчает резкий перепад температуры
ткани, что помогает избежать сминания белья.

Специальная программа для шерсти с новой
системой выстирает ваши шерстяные вещи с
особенной осторожностью.

Устройство предотвращения дисбаланса
обеспечит устойчивость машины во время
отжима.

Описание машины

1 Дозатор моющего средства

2 Программная карточка
3 Панель управления
4 Сигнальная лампа “Блокировка люка”
5 Фильтр сливного шланга
6 Регулируемые ножки для выравнивания

машины по горизонтали

Сигнальная лампа блокировки
люка

Во время стирки загрузочный люк

заблокирован. О блокировке сигнализирует

контрольная лампа рядом с ручкой люка. Пока
горит лампа, люк не откроется.

Дозатор моющего средства

Ш

ш

отделение для дозировки лорошка

лредварительной стирки

отделение для дозировки лорошка
основной стирки

отделение для дозировки добавок,

ислользуемых лри лолоскании

33

Сигнальная лампа блокировки люка, Дозатор моющего средства, Ваша новая стиральная машина

Картинка с сайта: ru.manualza.com

Панель управления, 1 программная карточка, 2 контрольная лампа работы

3 кнопка “вкл/выкл, 4 селектор программ, 5 кнопка “предварительная стирка”ш, 6 кнопка “выбор отжима” (9, Эксплуатация Чат поддержки

  • Изображение
  • Текст

1 3 2 9 9 6 8 4 0 » r u s . q x d

1 9 — 1 0 — 2 0 0 1

1 4 : 1 0 P a g i n a 3 4

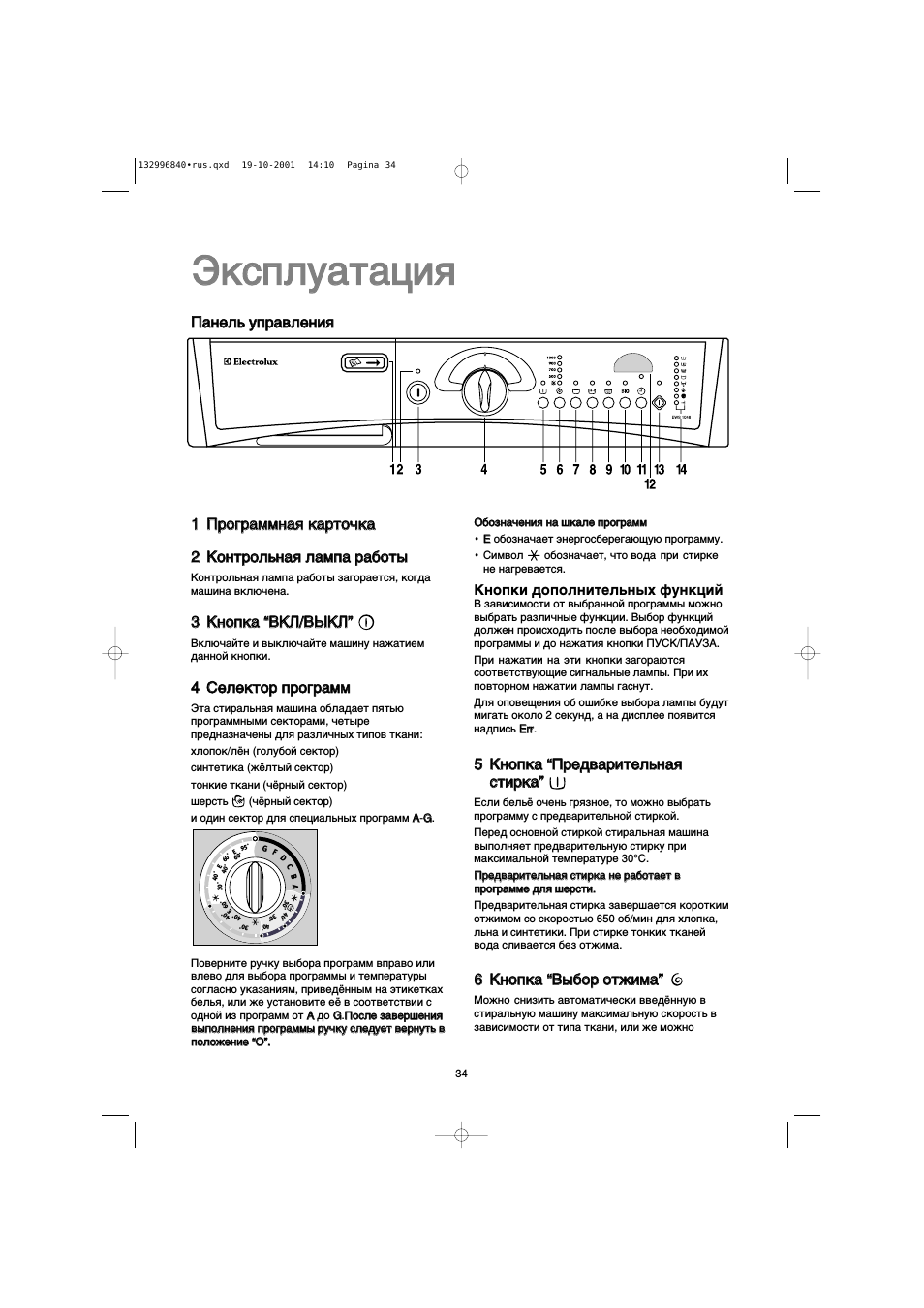

Эксплуатация

Панель управления

1 Программная карточка

2 Контрольная лампа работы

Контрольная лампа работы загорается, когда
машина включена.

3 Кнопка “ВКЛ/ВЫКЛ” ®

Включайте и выключайте машину нажатием

данной кнопки.

4 Селектор программ

Эта стиральная машина обладает пятью
программными секторами, четыре
предназначены для различных типов ткани:

хлопок/лён (голубой сектор)

синтетика (жёлтый сектор)

тонкие ткани (чёрный сектор)

шерсть ® (чёрный сектор)

и один сектор для специальных программ A-G.

Поверните ручку выбора программ вправо или
влево для выбора программы и температуры

согласно указаниям, приведённым на этикетках
белья, или же установите её в соответствии с
одной из программ от А до G.После завершения

выполнения программы ручку следует вернуть в
положение “О”.

Обозначения на шкале программ

• Е обозначает энергосберегающую программу.

• Символ -)f обозначает, что вода при стирке

не нагревается.

Кнопки дополнительных функций

в зависимости от выбранной программы можно
выбрать различные функции. Выбор функций

должен происходить после выбора необходимой

программы и до нажатия кнопки ПУСК/ПАУЗА.

При нажатии на эти кнопки загораются

соответствующие сигнальные лампы. При их

повторном нажатии лампы гаснут.

Для оповещения об ошибке выбора лампы будут
мигать около 2 секунд, а на дисплее появится

надпись Err.

5 Кнопка “Предварительная

стирка”Ш

Если бельё очень грязное, то можно выбрать
программу с предварительной стиркой.

Перед основной стиркой стиральная машина
выполняет предварительную стирку при
максимальной температуре 30°C.

Предварительная стирка не работает в
программе для шерсти.

Предварительная стирка завершается коротким

отжимом со скоростью 650 об/мин для хлопка,
льна и синтетики. При стирке тонких тканей

вода сливается без отжима.

6 Кнопка “Выбор отжима”

(9

Можно снизить автоматически введённую в

стиральную машину максимальную скорость в
зависимости от типа ткани, или же можно

34

Панель управления, 1 программная карточка, 2 контрольная лампа работы

Картинка с сайта: ru.manualza.com

03:51

Electrolux EWS 1046 (EWM2000, EWM2100) , режим тестирования, отображения ошибки и кодирование

10:37

Тестирование и сервисное меню стиральной машины Electrolux

28:13

Замена подшипников в стиральной машине Electrolux EWS 1046

12:42

Как ввести в диагностический режим стиральную машину Electrolux EWS 1046

08:28

Сервисный тест стиральных машин Electrolux Сброс ошибки

01:59

Electrolux EWS 1030 Ошибка E40. После старта щёлкает замок и программа не начинается.

02:18

Electrolux EWS 1046 Гремит Гудит Стучит. Замена подшипника.

Нажмите на кнопку для помощи

Источник

Раздел: Бытовая, кухонная техника, электроника и оборудование

Тип: Стиральная Машина

Характеристики, спецификации

Максимальная загрузка белья:

4 кг

Расположение:

отдельностоящая

Размеры (ШxВxГ):

600x850x448 мм

Температура стирки:

5 уровней

Режимы стирки:

деликатные ткани, предотвращение сминания, хлопок, ручная стирка, шерсть, замачивание, экономичная стирка, синтетика, белое

Расход воды за стирку:

43 л

Дополнительное полоскание:

есть

Максимальная скорость отжима:

1000 об/мин

Выбор скорости отжима:

есть

Тип управления:

электронное

Класс электропотребления:

A

Потребление энергии за стирку:

0.76 кВтч

Материал изготовления бака:

карборан

Отсеков в боксе для моющих средств:

3

Люк загрузки:

c возможностью открытия на 180°

Инструкция к Стиральной Машине Electrolux EWS 1046

Картинка с сайта: emanuals.org

WASHING MACHINE

STIRALWNAÅ MAfiINA

TVÄTTMASKIN

PYYKINPESUKONE

INSTRUCTION BOOKLET

RUKOVODSTVO PO ÈKSPLUATACII

BRUKSANVISNING

KÄYTTÖOHJE

EWS 1046

GB

RUS

S

132 996 840

FIN

132996840•cop.qxd 15-10-2001 12:17 Pagina 1

Картинка с сайта: emanuals.org

Dlå polwzovatelå

Pered ustanovkoj i na©alom ispolwzovaniå

maßiny izu©ite vnimatelwno naßi

rekomendacii. Ih soblædenie obespe©ivaet

nadeΩnuæ rabotu maßiny. Vse polwzovateli

maßiny dolΩny znatw pravila ee

™kspluatacii. Sohranite ™tu instrukciæ na

slu©aj, esli maßinu pridetså perevozitw na

novoe mesto ili prodatw. Tot, kto posle Vas

budet eæ polwzovatwså, dolΩen imetw

vozmoΩnostw oznakomitwså s maßinoj i ee

funkciåmi, a takΩe s ukazaniåmi po ee

bezopasnoj ™kspluatacii.

O povreΩdeniåh i neispravnoståh, a takΩe ob

otsutstvii kakih-libo detalej nado soobxitw

prodavcu maßiny.

ç

çÂÂÍÍÓÓÚÚÓÓ˚˚ ÔÔ‡‡‡‡„„‡‡ÙÙ˚˚ ‰‰‡‡ÌÌÌÌÓÓ„„ÓÓÛÛÍÍÓÓ‚‚ÓÓ‰‰ÒÒÚÚ‚‚‡‡ ÔÔÓÓÏϘ˜ÂÂÌÌ˚˚ ÒÒËËÏÏ‚‚ÓÓη‡ÏÏËË,,

ËËÏϲ˛˘˘ËËÏÏËË ÒÒÎΉ‰ÛÛ˛˛˘˘Â ÁÁÌ̇‡˜˜ÂÂÌÌËËÂÂ::

á‰ÂÒ¸ Ç˚ ̇ȉfiÚ ‚‡ÊÌ˚ ҂‰ÂÌËfl ÔÓ ˝ÍÒÔÎÛ‡Ú‡ˆËË Ç‡¯ÂÈ ÒÚË‡Î¸ÌÓÈ Ï‡¯ËÌ˚. çÂÒӷβ‰ÂÌËÂ

‰‡ÌÌ˚ı Ú·ӂ‡ÌËÈ ÏÓÊÂÚ ÔË‚ÂÒÚË Í Ì‡ÌÂÒÂÌ˲ Û˘Â·‡ β‰flÏ Ë ËÏÛ˘ÂÒÚ‚Û.

é·ÓÁ̇˜‡ÂÚ ËÌÙÓχˆË˛ ‰Îfl Ô‡‚ËθÌÓÈ ˝ÍÒÔÎÛ‡Ú‡ˆËË Ï‡¯ËÌ˚ Ë ‰Îfl ‰ÓÒÚËÊÂÌËfl ÎÛ˜¯Ëı

ÂÁÛθڇÚÓ‚.

é·ÓÁ̇˜‡ÂÚ ‚‡ÊÌÛ˛ ËÌÙÓχˆË˛ ÔÓ Óı‡Ì ÔËÓ‰˚.

燯 ‚Í·‰ ‚ Á‡˘ËÚÛ ÓÍÛʇ˛˘ÂÈ Ò‰˚: Ï˚ ËÒÔÓθÁÛÂÏ ÚÓθÍÓ ·Ûχ„Û ËÁ ‚ÚÓÒ˚¸fl.

26

132996840•rus.qxd 19-10-2001 14:10 Pagina 26

Картинка с сайта: emanuals.org

SoderΩanie

Ukazaniå po bezopasnoj

Uhod za maßinoj i ©istka

4477

™kspluatacii maßiny

2

288——2299

Âistka korpusa maßiny 47

Âistka dozatora stiralwnogo poroßka 47

éı‡Ì‡ ÓÍÛʇ˛˘ÂÈ Ò‰˚

2299

Âistka filwtra slivnogo ßlanga 47

Âistka filwtra nalivnogo ßlanga 47

Avarijnyj sliv vody 48

êÂÍÓÏẨ‡ˆËË ÔÓ Óı‡ÌÂ

è‰ÓÚ‚‡˘ÂÌË Á‡ÏÂÁ‡ÌËfl 48

ÓÍÛʇ˛˘ÂÈ Ò‰˚

2299

Esli maßina ne rabotaet

4499——5500

RUSSKIJ

Tehni©eskie dannye

3300

Ustanovka

3311

äÂÔÎÂÌËfl, ÛÒÚ‡ÌÓ‚ÎÂÌÌ˚ ̇ ‚ÂÏfl

ÔÂ‚ÓÁÍË 31

ê‡ÒÔÓÎÓÊÂÌË 31

èÓ‰Íβ˜ÂÌË χ¯ËÌ˚ Í ‚Ó‰ÓÔÓ‚Ó‰Û 31

èÓ‰Íβ˜ÂÌËÂ Í Í‡Ì‡ÎËÁ‡ˆËË 32

èÓ‰Íβ˜ÂÌËÂ Í ˝ÎÂÍÚÓÒÂÚË 32

Vaßa novaå stiralwnaå

maßina

3333

Opisanie maßiny

3333

ë˄̇θ̇fl ·ÏÔ‡ ·ÎÓÍËÓ‚ÍË Î˛Í‡ 33

ÑÓÁ‡ÚÓ moæxego sredstva 33

ùùÍÍÒÒÔÔÎÎÛÛ‡‡ÚÚ‡‡ˆˆËËflfl 3344

è‡ÌÂθ ÛÔ‡‚ÎÂÌËfl 34-38

낉ÂÌËfl o ÔÓ„‡Ïχı 39

êÂÍÓÏẨ‡ˆËË ‰Îfl ÒÚËÍË 40

ëÓÚËӂ͇ ·Âθfl 40

íÂÏÔÂ‡ÚÛ‡ 40

èÂ‰ Á‡„ÛÁÍÓÈ ·Âθfl 40

å‡ÍÒËχθ̇fl Á‡„ÛÁ͇ 40

ÇÂÒ ·Âθfl 40

Ç˚‚‰ÂÌË ÔflÚÂÌ 40

åÓ˛˘Ë Ò‰ÒÚ‚‡ Ë ‰Ó·‡‚ÍË 41

äÓ΢ÂÒÚ‚Ó ËÒÔÓθÁÛÂÏÓ„Ó

ÏÓ˛˘Â„Ó Ò‰ÒÚ‚‡ 41

Kak polwzovatwså maßinoj 42-43

퇷Îˈ‡ ÔÓ„‡ÏÏ 44-45

Ètiketki na belwe s

ukazaniåmi po stirke 46

27

132996840•rus.qxd 19-10-2001 14:10 Pagina 27

Картинка с сайта: emanuals.org

Ukazaniå po bezopasnoj

™kspluatacii maßiny

Dlå polwzovatelå

Pered ustanovkoj i na©alom ispolwzovaniå maßiny izu©ite vnimatelwno naßi rekomendacii. Ih

soblædenie obespe©ivaet nadeΩnuæ rabotu maßiny. Vse polwzovateli maßiny dolΩny znatw pravila ee

™kspluatacii. Sohranite ™tu instrukciæ na slu©aj, esli maßinu pridetså perevozitw na novoe mesto ili

prodatw. Tot, kto posle Vas budet eæ polwzovatwså, dolΩen imetw vozmoΩnostw oznakomitwså s maßinoj i ee

funkciåmi, a takΩe s ukazaniåmi po ee bezopasnoj ™kspluatacii.

• Takie predmety, kak monety, gvozdi, zakolki,

Ustanovka i obsluΩivanie

bulavki, igolki, mogut serwezno povreditw

• Maßina prednazna©ena isklæ©itelwno dlå

maßinu. Po™tomu pered zagruzkoj belwå v

ispolwzovaniå v domaßnem hozåjstve;

maßinu nuΩno proveritw, pusty li karmany

po™tomu, ee nado ispolwzovatw imenno tak,

stiraemyh izdelij. Zastegnite vse pugovicy i

kak ukazano v dannoj instrukcii. Esli

molnii.

maßinu ispolwzuæt dlå inyh celej, to estw

• Melkie predmety, takie kak, naprimer,

risk polu©eniå travm i povreΩdeniå

©ulki, poåsa, lenty i pr., nuΩno dlå stirki

imuxestva.

zaloΩitw v meßo©ek, ina©e vo vremå stirki

• Tolwko specialist imeet pravo ustanovitw

oni mogut zastråtw meΩdu bakom i

maßinu i podklæ©itw ee k ™lektroseti, a

barabanom.

takΩe, pri neobhodimosti, otkrytw i

• Pri stirke belwå sledujte ukazaniåm

naladitw ee mehanizm.

proizvoditelå stiralwnyh poroßkov i sredstv

Esli ™to sdelaete Vy sami, to suxestvuet

poloskaniå. àÒÔÓθÁÛÈÚ ÚÓθÍÓ ÒÚË‡Î¸Ì˚Â

opasnostw plohogo funkcionirovaniå

ÔÓÓ¯ÍË Ò ÌÓÏËÓ‚‡ÌÌ˚Ï ÔÂÌÓÓ·‡ÁÓ‚‡ÌËÂÏ, ÚÓ

maßiny. Èto moΩet privesti k travmam ili

ÂÒÚ¸ ÔÓÓ¯ÍË, Ô‰̇Á̇˜ÂÌÌ˚ ‰Îfl

k povreΩdeniæ obstanovki pomexeniå, gde

‡‚ÚÓχÚ˘ÂÒÍÓÈ Ï‡¯ËÌÌÓÈ ÒÚËÍË.

ustanovlena maßina.

èÂ‰ÓÁËӂ͇ ÏÓ˛˘Ëı Ò‰ÒÚ‚ ÏÓÊÂÚ ÔË‚ÂÒÚË

• Remont dolΩen proizvoditwså

Í ÒÂ¸fiÁÌ˚Ï ÔÓ‚ÂʉÂÌËflÏ, Í‡Í ·Âθfl, Ú‡Í Ë

upolnomo©ennoj izgotovitelem firmoj s

χ¯ËÌ˚.

ispolwzovaniem firmennyh zap©astej. Ne

• Ne ispolwzujte Vaßu maßinu dlå him©istki.

pytajtesw samostoåtelwno remontirovatw

Ne proizvodite otbelivanie ili okrasku

maßinu!

belwå v stiralwnoj maßine. Te vexi, dlå

• Maßina ne dolΩna stoåtw na ßlangah:

udaleniå påten s kotoryh byli

nalivnoj i slivnoj ßlangi dolΩny leΩatw

ispolwzovany himi©eskie vexestva, nuΩno

svobodno, bez peregibov, a sama maßina

akkuratno propoloskatw v vode pered ih

dolΩna stoåtw na rovnoj i pro©noj

zagruzkoj v maßinu.

poverhnosti.

ëӄ·ÒÌÓ á‡ÍÓÌÛ “é Á‡˘ËÚ Ô‡‚

ÔÓÚ·ËÚÂÎÂÈ”, ÔË Ì‡Û¯ÂÌËË

ùÍÒÔÎÛ‡Ú‡ˆËfl ÒÚË‡Î¸ÌÓÈ

ÛÒÚ‡ÌÓ‚ÎÂÌÌ˚ı Ô‡‚ËÎ ustanovki

χ¯ËÌ˚

i ˝ÍÒÔÎÛ‡Ú‡ˆËË Û˘Â·, Ô˘ËÌfiÌÌ˚È

‚ÒΉÒÚ‚Ë ڇÍËı ̇Û¯ÂÌËÈ, ÌÂ

• Polwzovatwså stiralwnoj maßinoj mogut tolwko

‚ÓÁÏ¢‡ÂÚÒfl, Ú·ӂ‡ÌËfl ÔÓ Ì‰ÓÒÚ‡Ú͇Ï,

vzroslye. Vo vremå stirki zagruzo©nyj læk

‚ÓÁÌËͯËÏ ‚ ÂÁÛθڇÚ ڇÍËı ̇Û¯ÂÌËÈ,

maßiny moΩet silwno nagrevatwså. Po™tomu, vo

Ì ۉӂÎÂÚ‚Ófl˛ÚÒfl.

vremå raboty maßiny vozle nee ne dolΩny

nahoditwså deti.

• èÂ‰ ÓÚÍ˚ÚËÂÏ Á‡„ÛÁÓ˜ÌÓ„Ó Î˛Í‡

ÌÂÓ·ıÓ‰ËÏÓ Í‡Ê‰˚È ‡Á ÔÓ‚ÂflÚ¸ ÓÚÒÛÚÒÚ‚ËÂ

• Ne na©inajte zagruzku belwå v maßinu, ne

‚Ó‰˚ ‚ ·‡‡·‡ÌÂ. ÖÒÎË ‚Ó‰‡ Ì ÒÎË·Ҹ, ÚÓ

ubedivßisw v tom, ©to baraban pust.

ÒΉÛÈÚ Û͇Á‡ÌËflÏ ÛÍÓ‚Ó‰ÒÚ‚‡ ÔÓ

• Ne peregruΩajte maßinu belwem (sm. razdel

˝ÍÒÔÎÛ‡Ú‡ˆËË.

“Maksimalwnoe zapolnenie”).

• Po okon©anii stirki zakrojte

• ëÚË‡ÈÚ ÚÓθÍÓ ·Âθfi, Ô‰̇Á̇˜ÂÌÌÓ ‰Îfl

vodoprovodnyj kran i vyklæ©ite glavnyj

χ¯ËÌÌÓÈ ÒÚËÍË. ëΉÛÈÚ ËÌÒÚÛ͈ËflÏ Ì‡

vyklæ©atelw (otklæ©ite pitanie). Kogda

˝ÚËÍÂÚÍ ͇ʉÓÈ ‚¢Ë.

maßina ne ispolwzuetså, ee zagruzo©nyj læk

• Bæstgaltery s “kosto©kami” nelwzå stiratw v

dolΩen bytw priotkrytym. Togda uplotnenie

maßine, tak kak kosto©ki mogut porvatw

zagruzo©nogo læka ne poterået svoej

drugoe belwe i povreditw mehanizm maßiny.

™lasti©nosti.

28

132996840•rus.qxd 19-10-2001 14:10 Pagina 28

Картинка с сайта: emanuals.org

ÅÂÁÓÔ‡ÒÌÓÒÚ¸ ‰ÂÚÂÈ

• ëÓ‰ÂÊËÚ ‚Ò ÏÓ˛˘Ë Ò‰ÒÚ‚‡ ‚

·ÂÁÓÔ‡ÒÌÓÏ ÏÂÒÚÂ, ‚Ì ‰ÓÒfl„‡ÂÏÓÒÚË ‰ÂÚÂÈ.

• ᇘ‡ÒÚÛ˛ ‰ÂÚË Ì ÓÒÓÁ̇˛Ú ÓÔ‡ÒÌÓÒÚË

• ÑÎfl ÛÚËÎËÁ‡ˆËË Ï‡¯ËÌ˚ ÌÂÓ·ıÓ‰ËÏÓ ÓÚÂÁ‡Ú¸

˝ÎÂÍÚÓÔË·ÓÓ‚. ÇÓ ‚ÂÏfl ‡·ÓÚ˚ χ¯ËÌ˚

͇·Âθ ÔËÚ‡ÌËfl Ë ‚˚‚ÂÒÚË ËÁ ÒÚÓfl Á‡ÏÓÍ

ÌÂÓ·ıÓ‰ËÏÓ ÒΉËÚ¸ Á‡ ‰ÂÚ¸ÏË Ë Ì ÔÓÁ‚ÓÎflÚ¸

Á‡„ÛÁÓ˜ÌÓ„Ó Î˛Í‡, ˜ÚÓ·˚ ‚ χ¯ËÌe Ì ÏÓ„ÎË

ËÏ Ë„‡Ú¸ Ò Ì².

Áakr˚twså ‰ÂÚË.

• ìÔ‡ÍÓ‚Ó˜Ì˚ χÚÂˇÎ˚ (Ú‡ÍË ͇Í

ÔÓÎË˝ÚËÎÂÌÓ‚‡fl ÔÎfiÌ͇, ÔÂÌÓÔ·ÒÚ) fl‚Îfl˛ÚÒfl

ÓÔ‡ÒÌ˚ÏË Ë ÏÓ„ÛÚ ÒÚ‡Ú¸ Ô˘ËÌÓÈ Û‰Û¯ÂÌËfl.

ÑÂÊËÚ Ëı ‚Ì ‰ÓÒfl„‡ÂÏÓÒÚË ‰ÂÚÂÈ.

RUSSKIJ

éı‡Ì‡ ÓÍÛʇ˛˘ÂÈ

Ò‰˚

èÓ‚ÚÓÌÓ ËÒÔÓθÁÓ‚‡ÌËÂ

ìÚËÎËÁ‡ˆËfl χ¯ËÌ˚

ÛÔ‡ÍÓ‚Ó˜Ì˚ı χÚÂˇÎÓ‚

ÑÎfl Ô‡‚ËθÌÓÈ ÛÚËÎËÁ‡ˆËË Ï‡¯ËÌ˚ ÌÂÓ·ıÓ‰ËÏÓ

Ó·‡ÚËÚ¸Òfl za spravkoj v mestnyj

å‡ÚÂˇÎ˚, Ó·ÓÁ̇˜ÂÌÌ˚ ÒËÏ‚ÓÎÓÏ ÏÓ„ÛÚ

municipalitet.

ËÒÔÓθÁÓ‚‡Ú¸Òfl ÔÓ‚ÚÓÌÓ.

>êÖ< = ÔÓÎË˝ÚËÎÂÌ

>PS< = ÔÓÎËÒÚËÓÎ

>êê< = ÔÓÎËÔÓÔËÎÂÌ

ÑÎfl ÛÚËÎËÁ‡ˆËË ™tih materialov ÌÂÓ·ıÓ‰ËÏÓ

ÛÍ·‰˚‚‡Ú¸ Ëı ‚ ÒÔˆˇθÌ˚ ÏÂÒÚ‡ (ËÎË

ÍÓÌÚÂÈÌÂ˚).

êÂÍÓÏẨ‡ˆËË ÔÓ Óı‡ÌÂ

ÓÍÛʇ˛˘ÂÈ Ò‰˚

ÑÎfl ˝ÍÓÌÓÏËË ÔÓÚ·ÎÂÌËfl ‚Ó‰˚ Ë

• Ç˚·irajte “ÍÓÓÚÍÛ˛” ÔÓ„‡ÏÏÛ ‰Îfl χÎÓ

˝ÎÂÍÚÓ˝ÌÂ„ËË, ‡ Ú‡ÍÊ ‰Îfl Óı‡Ì˚

Á‡„flÁÌfiÌÌÓ„Ó ·Âθfl.

ÓÍÛʇ˛˘ÂÈ Ò‰˚, ÂÍÓÏẨÛÂÏ Ç‡Ï

• èË ÒÚËÍ Ì·Óθ¯Ëı ÍÓ΢ÂÒÚ‚ ·Âθfl

ÔˉÂÊË‚‡Ú¸Òfl ÒÎÂ‰Û˛˘Ëı ÂÍÓÏẨ‡ˆËÈ:

ËÒÔÓθÁÛÈÚ ÓÚ ÔÓÎÓ‚ËÌ˚ ‰Ó ‰‚Ûı ÚÂÚÂÈ

• àÒÔÓθÁyÈÚe χ¯ËÌÛ Ò ÔÓÎÌÓÈ Á‡„ÛÁÍÓÈ ·Âθfl,

ÂÍÓÏẨÛÂÏÓ„Ó ÍÓ΢ÂÒÚ‚‡ ÏÓ˛˘Â„Ó

ÌÓ Ì ÔÂ„Ûʇfl ·‡‡·‡Ì.

Ò‰ÒÚ‚‡.

• àÒÔÓθÁyÈÚe ÔÓ„‡ÏÏÛ Ô‰‚‡ËÚÂθÌÓÈ

ÒÚËÍË ÚÓθÍÓ ‰Îfl Ó˜Â̸ „flÁÌÓ„Ó ·Âθfl.

• ÑÓ·ËvaÈÚec¸ ÒÓÓÚ‚ÂÚÒÚ‚Ëfl ÍÓ΢ÂÒÚ‚‡

ÏÓ˛˘Â„Ó Ò‰ÒÚ‚‡ ÊfiÒÚÍÓÒÚË ‚Ó‰ÓÔÓ‚Ó‰ÌÓÈ

‚Ó‰˚, ÍÓ΢ÂÒÚ‚Û ·Âθfl Ë ÒÚÂÔÂÌË Â„Ó

Á‡„flÁÌfiÌÌÓÒÚË.

29

132996840•rus.qxd 19-10-2001 14:10 Pagina 29

Картинка с сайта: emanuals.org

Tehni©eskie dannye

RAZMERY Vysota 85 cm

fiirina 60 cm

Glubina 45 cm

NOMINALWNAÅ ZAGRUZKA ïÎÓÔÓÍ 4 kg (maks. 4,5 kg)

SUHOGO BELWÅ Sintetika 1,5 kg

fierstw 1 kg

OTËIM Maksimum 1000 Ó·/ÏËÌ

PITANIE NapråΩenie 220-230V/50 Gc

Potreblåemaå 2200 Vt 10A

moxnostw

NAPOR VODY Minimum 50 kPa

Maksimum 800 kPa

Maßina sootvetstvuet direktivam EÈS N° 89/336/EEG i 73/23/EEG, a takΩe

GOST 27570.4-87, GOST 23511-79, GOST R 50033-92.

30

132996840•rus.qxd 19-10-2001 14:10 Pagina 30

Картинка с сайта: emanuals.org

Ustanovka

äÂÔÎÂÌËfl, ÛÒÚ‡ÌÓ‚ÎÂÌÌ˚ ̇

‚ÂÏfl ÔÂ‚ÓÁÍË

èÂ‰ ËÒÔÓθÁÓ‚‡ÌËÂÏ Ï‡¯ËÌ˚

ÌÂÓ·ıÓ‰ËÏÓ Û‰‡ÎËÚ¸ ‚Ò ÍÂÔÎÂÌËfl ‰Îfl

ÔÂ‚ÓÁÍË Ë ÛÔ‡ÍÓ‚Ó˜Ì˚ χÚÂˇÎ˚.

êÂÍÓÏẨÛÂÏ ‚‡Ï ÒÓı‡ÌËÚ¸ ‚Ò Ú‡ÌÒÔÓÚÌ˚Â

ÍÂÔÎÂÌËfl ̇ ÒÎÛ˜‡È ÔÂ‚ÓÁÍË Ï‡¯ËÌ˚ ̇

ÌÓ‚ÓÂ ÏÂÒÚÓ.

1. èË ÔÓÏÓ˘Ë „‡Â˜ÌÓ„Ó Íβ˜‡ ÓÚ‚ËÌÚËÚ Ë

Û‰‡ÎËÚe Ô‡‚˚È ·ÓÎÚ Ì‡ Á‡‰ÌÂÈ Ô‡ÌÂÎË.

RUSSKIJ

2. èÓÎÓÊËÚ χ¯ËÌÛ Ì‡ Á‡‰Ì˛˛ Ô‡ÌÂθ,

ÒÚ‡‡flÒ¸ Ì ÔÂÂʇڸ ¯Î‡Ì„Ë. ùÚÓ„Ó ÏÓÊÌÓ

ËÁ·Âʇڸ, ÔÓÎÓÊË‚ Ó‰ËÌ ËÁ ÔÂÌÓÔ·ÒÚÓ‚˚ı

Û„ÓÎÍÓ‚ ÔÓ‰ χ¯ËÌÛ.

3. 쉇ÎËÚ ÔÂÌÓÔ·ÒÚÓ‚˚È ÔÓ‰‰ÓÌ ËÁ-ÔÓ‰

χ¯ËÌ˚.

4. 쉇ÎË‚ ÎËÔÍÛ˛ ÎÂÌÚÛ, ÒÌËÏËÚ ‰‚‡

ÔÓÎË˝ÚËÎÂÌÓ‚˚ı Ô‡ÍÂÚË͇. éÒÚÓÓÊÌÓ

ÒÌËÏËÚ Ò̇˜‡Î‡ Ô‡‚˚È Ô‡ÍÂÚËÍ (1), Á‡ÚÂÏ

΂˚È Ô‡ÍÂÚËÍ (2) ‚ ÒÚÓÓÌÛ ˆÂÌÚ‡ χ¯ËÌ˚.

5. èÓÒÚ‡‚¸Ú χ¯ËÌÛ ‚ ‚ÂÚË͇θÌÓÂ

ÔÓÎÓÊÂÌËÂ Ë Û‰‡ÎËÚ ÓÒڇθÌ˚ ‰‚‡ ·ÓÎÚ‡ Ò

Á‡‰ÌÂÈ Ô‡ÌÂÎË.

6. Ç˚̸Ú ÚË Ô·ÒÚχÒÒÓ‚˚ı Á‡„ÎÛ¯ÍË ËÁ

ÓÚ‚ÂÒÚËÈ, ‚ ÍÓÚÓ˚ ·˚ÎË Á‡‚Ë̘ÂÌ˚ ·ÓÎÚ˚.

31

P0255

7. á‡ÍÓÈÚ ÓÚÍ˚Ú˚ ÓÚ‚ÂÒÚËfl Á‡„Îۯ͇ÏË,

ÍÓÚÓ˚ ̇ıÓ‰flÚÒfl ‚ Ô‡ÍÂÚÂ Ò ËÌÒÚÛ͈ËflÏË.

ê‡ÒÔÓÎÓÊÂÌËÂ

ìÒڇ̇‚ÎË‚‡ÈÚ χ¯ËÌÛ Ì‡ „ÓËÁÓÌڇθÌ˚È,

Ú‚fi‰˚È ÔÓÎ.

ì·Â‰ËÚÂÒ¸, ˜ÚÓ ˆËÍÛÎflˆËfl vozduha pod

χ¯ËÌoÈ Ì Á‡ÚÛ‰ÌÂ̇ ÍÓ‚‡ÏË, ÍÓ‚Ó‚˚ÏË

‰ÓÓÊ͇ÏË Ë Ú.‰. ì·Â‰ËÚÂÒ¸, ˜ÚÓ Ï‡¯Ë̇ ÌÂ

͇҇ÂÚÒfl ÒÚÂÌ ËÎË ÍÛıÓÌÌÓÈ Ï·ÂÎË.

í˘‡ÚÂθÌÓ ‚˚Ó‚ÌflÈÚ χ¯ËÌÛ, Á‡‚Ë̘˂‡fl ËÎË

ÓÚ‚Ë̘˂‡fl „ÛÎËÛ˛˘ËÂÒfl ÌÓÊÍË. çËÍÓ„‰‡ ÌÂ

ÔӉͷ‰˚‚‡ÈÚ ͇ÚÓÌ, ÍÛÒÍË ‰Â‚‡ ËÎË ‰Û„ËÂ

χÚÂˇÎ˚ ‰Îfl ÍÓÏÔÂÌÒ‡ˆËË ÌÂÓ‚ÌÓÒÚÂÈ ÔÓ·.

è

èÓÓ‰‰ÍÍÎβ˛˜˜ÂÂÌÌËË Ïχ‡¯¯ËËÌÌ˚˚ ÍÍ ‚‚ÓÓ‰‰ÓÓÔÔÓÓ‚‚ÓÓ‰‰ÛÛ

èÓ‰Íβ˜ËÚ ̇ÎË‚ÌÓÈ ¯Î‡Ì„, ÔÓÒÚ‡‚Îfl˛˘ËÈÒfl ‚

ÍÓÏÔÎÂÍÚÂ Ò Ï‡¯ËÌÓÈ, Í ‚Ó‰ÓÔÓ‚Ó‰ÌÓÏÛ Í‡ÌÛ

Ò ÂÁ¸·ÓÈ 3/4”.

çË ‚ ÍÓÂÏ ÒÎÛ˜‡Â Ì ËÒÔÓθÁÛÈÚ ÛÊ ·˚‚¯Ë ‚

ÛÔÓÚ·ÎÂÌËË Ì‡ÎË‚Ì˚ ¯Î‡Ì„Ë.

ÑÛ„ÓÈ ÍÓ̈ ̇ÎË‚ÌÓ„Ó ¯Î‡Ì„‡,

ÔÓ‰Íβ˜‡˛˘ËÈÒfl Í Ï‡¯ËÌÂ, ÏÓÊÂÚ ·˚Ú¸

ÔÓ‚fiÌÛÚ ‚ β·ÓÏ Ì‡Ô‡‚ÎÂÌËË. éÒ··¸Ú „‡ÈÍÛ,

ÔÓ‚ÂÌËÚ ¯Î‡Ì„ Ë ‚ÌÓ‚¸ Á‡ÚflÌËÚ „‡ÈÍÛ,

ÔÓ‚ÂË‚ ÓÚÒÛÚÒÚ‚Ë Ú˜ÂÈ ‚Ó‰˚. ç‡ÎË‚ÌÓÈ

¯Î‡Ì„ ÌÂθÁfl ‚˚Úfl„Ë‚‡Ú¸. ÖÒÎË ÓÌ ÒÎ˯ÍÓÏ

P1051

132996840•rus.qxd 19-10-2001 14:10 Pagina 31

P0256

P0020

2

1

P1068

P1066

P1088

P0021

Картинка с сайта: emanuals.org

ÍÓÓÚÍËÈ, Ë ‚˚ Ì ıÓÚËÚ ÔÂ‰‚Ë„‡Ú¸ Í‡Ì, ÚÓ

‚‡Ï ÒΉÛÂÚ ÍÛÔËÚ¸ ÌÓ‚˚È, ·ÓΠ‰ÎËÌÌ˚È

¯Î‡Ì„, ÒÔˆˇθÌÓ Ô‰̇Á̇˜ÂÌÌ˚È ‰Îfl

‰‡ÌÌ˚ı ˆÂÎÂÈ.

èèÓÓ‰‰ÍÍÎβ˛˜˜ÂÂÌÌËË ÍÍ Í͇‡Ì̇‡ÎÎËËÁÁ‡‡ˆˆËËËË

äÓ̈ ÒÎË‚ÌÓ„Ó ¯Î‡Ì„‡ ÏÓÊÌÓ ÛÒڇ̇‚ÎË‚‡Ú¸

ÚÂÏfl ÒÔÓÒÓ·‡ÏË:

èÓ‚ÂÒËÚ¸ ̇ Í‡È ‡ÍÓ‚ËÌ˚ ÔË ÔÓÏÓ˘Ë

Ô·ÒÚχÒÒÓ‚ÓÈ Ì‡Ô‡‚Îfl˛˘ÂÈ, ‚ıÓ‰fl˘ÂÈ ‚

ÍÓÏÔÎÂÍÚ Ï‡¯ËÌ˚. Ç ˝ÚÓÏ ÒÎÛ˜‡Â ۷‰ËÚÂÒ¸,

˜ÚÓ ¯Î‡Ì„ Ì ÒÓÒÍÓ˜ËÚ ‚Ó ‚ÂÏfl ÒÎË‚‡ ‚Ó‰˚.

ùÚÓ ÏÓÊÌÓ ÛÒÚ‡ÌËÚ¸, ÔË‚flÁ‡‚ ¯Î‡Ì„ Í Í‡ÌÛ

ÍÛÒÍÓÏ ¯Ô‡„‡Ú‡, ËÎË Á‡ÍÂÔË‚ Â„Ó Ì‡ ÒÚÂÌÂ.

èÓ‰Íβ˜ËÚ¸ Í ÓÚ‚ÂÚ‚ÎÂÌ˲ ÒÎË‚ÌÓÈ ÚÛ·˚

‡ÍÓ‚ËÌ˚. чÌÌÓ ÓÚ‚ÂÚ‚ÎÂÌË ‰ÓÎÊÌÓ ·˚Ú¸

̇‰ ÒËÙÓÌÓÏ ‡ÍÓ‚ËÌ˚, ˜ÚÓ·˚ ‚˚ÒÓÚ‡ ÓÚ ÔÓ·

ÒÓÒÚ‡‚Îfl· Ì ÏÂÌ 60 ÒÏ.

ççÂÂÔÔÓÓÒÒ‰‰ÒÒÚÚ‚‚ÂÂÌÌÌÌÓÓ ÍÍ ÒÒÎÎËË‚‚ÌÌÓÓÈÈ ÚÚÛÛ··ÂÂ

̇ ‚˚ÒÓÚ ÌÂ

ÏÂÌÂÂ 60 ÒÏ Ë ÌÂ ·ÓÎÂÂ 90 ÒÏ.

äÓ̈ ÒÎË‚ÌÓ„Ó ¯Î‡Ì„‡ ‰ÓÎÊÂÌ ‚Ò„‰‡

‚ÂÌÚËÎËÓ‚‡Ú¸Òfl, ÚÓ ÂÒÚ¸ ‚ÌÛÚÂÌÌËÈ ‰Ë‡ÏÂÚ

ÚÛ·˚ ‰ÓÎÊÂÌ ·˚Ú¸ ¯Ë ̇ÛÊÌÓ„Ó ‰Ë‡ÏÂÚ‡

ÒÎË‚ÌÓ„Ó ¯Î‡Ì„‡.

çÂθÁfl ÔÂ„˷‡Ú¸ ÒÎË‚ÌÓÈ ¯Î‡Ì„. éÌ ‰ÓÎÊÂÌ

ÔÓ΄‡Ú¸ ÔÓ ÔÓÎÛ Ë ÔÓ‰ÌËχڸÒfl ÚÓθÍÓ fl‰ÓÏ Ò

ÏÂÒÚÓÏ ÒÎË‚‡.

32

P0022

èèÓÓ‰‰ÍÍÎβ˛˜˜ÂÂÌÌËË ÍÍ ˝˝ÎÎÂÂÍÍÚÚÓÓÒÒÂÂÚÚËË

чÌ̇fl χ¯Ë̇ ‡Á‡·Óڇ̇ ‰Îfl ‡·ÓÚ˚ ÓÚ

˝ÎÂÍÚÓÒÂÚË Ò Ó‰ÌÓÙ‡ÁÌ˚Ï Ì‡ÔflÊÂÌËÂÏ 220-

230 Ç, 50 Ɉ.

ì·Â‰ËÚÂÒ¸, ˜ÚÓ ‚‡¯‡ ‰Óχ¯Ìflfl ˝ÎÂÍÚ˘ÂÒ͇fl

ÒËÒÚÂχ ÒÔÓÒӷ̇ ‚˚‰Âʇڸ χÍÒËχθÌÛ˛

̇„ÛÁÍÛ (2,2 ÍÇÚ), Û˜ËÚ˚‚‡fl ‡·ÓÚÛ Ë ‰Û„Ëı

˝ÎÂÍÚÓÔË·ÓÓ‚.

èÓ‰Íβ˜‡ÈÚ χ¯ËÌÛ ÚÓθÍÓ Í ÓÁÂÚÍ‡Ï Ò

Á‡ÁÂÏÎÂÌËÂÏ, ‚ ÒÓÓÚ‚ÂÚÒÚ‚ËË Ò

‰ÂÈÒÚ‚Û˛˘ËÏË Ô‡‚Ë·ÏË ˝ÎÂÍÚÓÚÂıÌËÍË.

àÁ„ÓÚÓ‚ËÚÂθ ÓÒ‚Ó·Óʉ‡ÂÚÒfl ÓÚ Î˛·ÓÈ

ÓÚ‚ÂÚÒÚ‚ÂÌÌÓÒÚË Á‡ Û˘Â· β‰flÏ ËÎË

ËÏÛ˘ÂÒÚ‚Û ‚ ÒÎÛ˜‡Â Ì‚˚ÔÓÎÌÂÌËfl

‚˚¯ÂÛ͇Á‡ÌÌ˚ı Ô‰ÓÒÚÓÓÊÌÓÒÚÂÈ.

èË ÌÂÓ·ıÓ‰ËÏÓÒÚË Á‡ÏÂÌ˚ ͇·ÂÎfl

ÔËÚ‡ÌËfl ÔË·Ó‡ ˝Ú‡ ÓÔÂ‡ˆËfl ‰ÓÎÊ̇

‚˚ÔÓÎÌflÚ¸Òfl ÚÓθÍÓ specialistom iz

avtorizovannogo izgotovitelem

servisnogo centra.

èÓÒÎe ÛÒÚ‡ÌÓ‚ÍË Ï‡¯ËÌ˚ ‰ÓÎÊeÌ ·˚Ú¸

Ó·eÒÔe˜eÌ Ò‚Ó·Ó‰Ì˚È ‰ÓÒÚÛÔ Í Í‡·eβ ÔËÚ‡ÌËfl.

132996840•rus.qxd 19-10-2001 14:10 Pagina 32

P0023

Картинка с сайта: emanuals.org

RUSSKIJ

Opisanie maßiny

1 ÑÓÁ‡ÚÓ moæxego sredstva

2 èÓ„‡ÏÏ̇fl ͇ÚӘ͇

3 è‡ÌÂθ ÛÔ‡‚ÎÂÌËfl

4 ë˄̇θ̇fl ·ÏÔ‡ “ÅÎÓÍËӂ͇ β͇”

5 îËθÚ ÒÎË‚ÌÓ„Ó ¯Î‡Ì„‡

6 ê„ÛÎËÛÂÏ˚ ÌÓÊÍË ‰Îfl ‚˚‡‚ÌË‚‡ÌËfl

χ¯ËÌ˚ ÔÓ „ÓËÁÓÌÚ‡ÎË

ëËË„„Ì̇‡Îθ¸Ì̇‡flfl η‡ÏÏÔÔ‡‡ ··ÎÎÓÓÍÍËËÓÓ‚‚ÍÍËË

ë

Îβ˛Í͇‡

ÇÓ ‚ÂÏfl ÒÚËÍË Á‡„ÛÁÓ˜Ì˚È Î˛Í

Á‡·ÎÓÍËÓ‚‡Ì. é ·ÎÓÍËÓ‚Í Ò˄̇ÎËÁËÛÂÚ

ÍÓÌÚÓθ̇fl ·ÏÔ‡ fl‰ÓÏ Ò Û˜ÍÓÈ Î˛Í‡. èÓ͇

„ÓËÚ Î‡ÏÔ‡, Î˛Í Ì ÓÚÍÓÂÚÒfl.

Dozator moæxego sredstva

otdelenie dlå dozirovki poroßka

predvaritelwnoj stirki

otdelenie dlå dozirovki poroßka

osnovnoj stirki

otdelenie dlå dozirovki dobavok,

ispolwzuemyh pri poloskanii

33

P1017

LJ¯‡ ÌÓ‚‡fl

ÒÚË‡Î¸Ì‡fl χ¯Ë̇

LJ¯‡ ÌÓ‚‡fl ÒÚË‡Î¸Ì‡fl χ¯Ë̇, Ó·ÓÛ‰Ó‚‡Ì̇fl ÒËÒÚÂÏÓÈ ÙËÏ˚ ùÎÂÍÚÓβÍÒ “ÑËÂÍÚ ÒÔÂÈ ÒËÒÚÂÏ”,

Û‰Ó‚ÎÂÚ‚ÓflÂÚ ‚ÒÂÏ ÒÓ‚ÂÏÂÌÌ˚Ï Ú·ӂ‡ÌËflÏ Ì‡ËÎÛ˜¯ÂÈ ÒÚËÍË ·Âθfl Ò Ì‡ËÏÂ̸¯ËÏ ‡ÒıÓ‰ÓÏ

‚Ó‰˚, ˝ÎÂÍÚÓ˝ÌÂ„ËË Ë ÏÓ˛˘Â„Ó Ò‰ÒÚ‚‡.

чÊ χÎÂ̸ÍË ÍÓ΢ÂÒÚ‚‡ ·Âθfl ÒÚË‡˛ÚÒfl ˝ÍÓÌÓÏ˘ÌÓ, Ú‡Í Í‡Í ÍÓ΢ÂÒÚ‚Ó ‚Ó‰˚ „ÛÎËÛÂÚÒfl

‡‚ÚÓχÚ˘ÂÒÍË Òӄ·ÒÌÓ Á‡„ÛÁÍÂ Ë ÚËÔÛ Ú͇ÌË.

•

ëëÂÂÎÎÂÂÍÍÚÚÓÓ ÔÔÓÓ„„‡‡ÏÏÏÏ

ÔÓÁ‚ÓÎflÂÚ ‚‡Ï Ú‡ÍÊÂ

•

ëëÔÔˆˆËˇ‡Îθ¸Ì̇‡flfl ÔÔÓÓ„„‡‡ÏÏÏχ‡ ‰‰ÎÎflfl ¯¯ÂÂÒÒÚÚËË

Ò ÌÓ‚ÓÈ

‚˚·Ë‡Ú¸ ÚÂÏÔÂ‡ÚÛÛ ÒÚËÍË, ˜ÚÓ

ÒËÒÚÂÏÓÈ ‚˚ÒÚË‡ÂÚ ‚‡¯Ë ¯ÂÒÚflÌ˚ ‚Â˘Ë Ò

Á̇˜ËÚÂθÌÓ ÛÔÓ˘‡ÂÚ ËÒÔÓθÁÓ‚‡ÌË χ¯ËÌ˚.

ÓÒÓ·ÂÌÌÓÈ ÓÒÚÓÓÊÌÓÒÚ¸˛.

•

ÑÑËËÒÒÔÔÎÎÂÂÈÈ ‚‚˚˚ÔÔÓÓÎÎÌÌÂÂÌÌËËflfl ÔÔÓÓ„„‡‡ÏÏÏÏ˚˚

ÔÓ͇Á˚‚‡ÂÚ

•

ììÒÒÚÚÓÓÈÈÒÒÚÚ‚‚ÓÓ ÔÔ‰‰ÓÓÚÚ‚‚‡‡˘˘ÂÂÌÌËËflfl ‰‰ËËÒÒ··‡‡Î·‡ÌÌÒÒ‡‡

˝Ú‡Ô ÒÚËÍË, ÍÓÚÓ˚È ‚˚ÔÓÎÌflÂÚ Ï‡¯Ë̇.

Ó·ÂÒÔ˜ËÚ ÛÒÚÓȘ˂ÓÒÚ¸ χ¯ËÌ˚ ‚Ó ‚ÂÏfl

•

ÄÄ‚‚ÚÚÓÓÏχ‡ÚÚˢ˜ÂÂÒÒÍÍÓÓ ÓÓııη‡Êʉ‰ÂÂÌÌËË ‚‚ÓÓ‰‰˚˚ ‰‰ÓÓ 6600°°ëë

ÓÚÊËχ.

ÔÂ‰ ÒÎË‚ÓÏ ÔË ËÒÔÓθÁÓ‚‡ÌËË ÔÓ„‡ÏÏ˚

95°C. ùÚÓ ÒÏfl„˜‡ÂÚ ÂÁÍËÈ ÔÂÂÔ‡‰ ÚÂÏÔÂ‡ÚÛ˚

Ú͇ÌË, ˜ÚÓ ÔÓÏÓ„‡ÂÚ ËÁ·Âʇڸ ÒÏË̇ÌËfl ·Âθfl.

132996840•rus.qxd 19-10-2001 14:10 Pagina 33

Картинка с сайта: emanuals.org

ùùÍÍÒÒÔÔÎÎÛÛ‡‡ÚÚ‡‡ˆˆËËflfl

è臇ÌÌÂÂÎθ¸ ÛÛÔÔ‡‡‚‚ÎÎÂÂÌÌËËflfl

11 èèÓÓ„„‡‡ÏÏÏÏÌ̇‡flfl Í͇‡ÚÚÓÓ˜˜Í͇‡

22 ääÓÓÌÌÚÚÓÓÎθ¸Ì̇‡flfl η‡ÏÏÔÔ‡‡‡‡··ÓÓÚÚ˚˚

äÓÌÚÓθ̇fl ·ÏÔ‡ ‡·ÓÚ˚ Á‡„Ó‡ÂÚÒfl, ÍÓ„‰‡

χ¯Ë̇ ‚Íβ˜Â̇.

33 ääÌÌÓÓÔÔÍ͇‡ ““ÇÇääãã//ÇÇõõääãã””

ÇÍβ˜‡ÈÚÂ Ë ‚˚Íβ˜‡ÈÚ χ¯ËÌÛ Ì‡Ê‡ÚËÂÏ

‰‡ÌÌÓÈ ÍÌÓÔÍË.

44 ëëÂÂÎÎÂÂÍÍÚÚÓÓ ÔÔÓÓ„„‡‡ÏÏÏÏ

ùÚ‡ ÒÚË‡Î¸Ì‡fl χ¯Ë̇ ӷ·‰‡ÂÚ ÔflÚ¸˛

ÔÓ„‡ÏÏÌ˚ÏË ÒÂÍÚÓ‡ÏË, ˜ÂÚ˚Â

Ô‰̇Á̇˜ÂÌ˚ ‰Îfl ‡Á΢Ì˚ı ÚËÔÓ‚ Ú͇ÌË:

ıÎÓÔÓÍ/ÎfiÌ („ÓÎÛ·ÓÈ ÒÂÍÚÓ)

ÒËÌÚÂÚË͇ (ÊfiÎÚ˚È ÒÂÍÚÓ)

ÚÓÌÍË Ú͇ÌË (˜fiÌ˚È ÒÂÍÚÓ)

¯ÂÒÚ¸ (˜fiÌ˚È ÒÂÍÚÓ)

Ë Ó‰ËÌ ÒÂÍÚÓ ‰Îfl ÒÔˆˇθÌ˚ı ÔÓ„‡ÏÏ

AA

—

GG

.

èÓ‚ÂÌËÚ Û˜ÍÛ ‚˚·Ó‡ ÔÓ„‡ÏÏ ‚Ô‡‚Ó ËÎË

‚ÎÂ‚Ó ‰Îfl ‚˚·Ó‡ ÔÓ„‡ÏÏ˚ Ë ÚÂÏÔÂ‡ÚÛ˚

Òӄ·ÒÌÓ Û͇Á‡ÌËflÏ, Ô˂‰fiÌÌ˚Ï Ì‡ ˝ÚËÍÂÚ͇ı

·Âθfl, ËÎË Ê ÛÒÚ‡ÌÓ‚ËÚ Âfi ‚ ÒÓÓÚ‚ÂÚÒÚ‚ËË Ò

Ó‰ÌÓÈ ËÁ ÔÓ„‡ÏÏ ÓÚ

ÄÄ

‰Ó

GG

.

èèÓÓÒÒÎΠÁÁ‡‡‚‚¯¯ÂÂÌÌËËflfl

‚‚˚˚ÔÔÓÓÎÎÌÌÂÂÌÌËËflfl ÔÔÓÓ„„‡‡ÏÏÏÏ˚˚ÛÛ˜˜ÍÍÛÛ ÒÒÎΉ‰ÛÛÂÂÚÚ ‚‚ÂÂÌÌÛÛÚÚ¸¸ ‚‚

ÔÔÓÓÎÎÓÓÊÊÂÂÌÌËËÂÂ ““OO””..

34

E

95˚

G

F

60˚

60˚

D

E

C

40˚

B

40˚

A

30˚

30˚

60˚

E

40˚

40˚

40˚

30˚

30˚

40˚

éé··ÓÓÁÁÌ̇‡˜˜ÂÂÌÌËËflfl Ì̇‡ ¯¯Í͇‡ÎΠÔÔÓÓ„„‡‡ÏÏÏÏ

•

ÖÖ

Ó·ÓÁ̇˜‡ÂÚ ˝ÌÂ„ÓÒ·Â„‡˛˘Û˛ ÔÓ„‡ÏÏÛ.

• ëËÏ‚ÓÎ Ó·ÓÁ̇˜‡ÂÚ, ©to ‚Ó‰‡ Ôri stirke

Ì ̇„‚‡ÂÚÒfl.

äÌÓÔÍË ‰ÓÔÓÎÌËÚÂθÌ˚ı ÙÛÌ͈ËÈ

Ç Á‡‚ËÒËÏÓÒÚË ÓÚ ‚˚·‡ÌÌÓÈ ÔÓ„‡ÏÏ˚ ÏÓÊÌÓ

‚˚·‡Ú¸ ‡Á΢Ì˚ ÙÛÌ͈ËË. Ç˚·Ó ÙÛÌ͈ËÈ

‰ÓÎÊÂÌ ÔÓËÒıÓ‰ËÚ¸ ÔÓÒΠ‚˚·Ó‡ ÌÂÓ·ıÓ‰ËÏÓÈ

ÔÓ„‡ÏÏ˚ Ë ‰Ó ̇ʇÚËfl ÍÌÓÔÍË èìëä/èÄìáÄ.

Pri naΩatii na ™ti ÍÌÓÔÍË Á‡„Ó‡˛ÚÒfl

ÒÓÓÚ‚ÂÚÒÚ‚Û˛˘Ë Ò˄̇θÌ˚ ·ÏÔ˚. èË Ëı

ÔÓ‚ÚÓÌÓÏ Ì‡Ê‡ÚËË Î‡ÏÔ˚ „‡ÒÌÛÚ.

ÑÎfl ÓÔӂ¢ÂÌËfl Ó· ӯ˷Í ‚˚·Ó‡ ·ÏÔ˚ ·Û‰ÛÚ

ÏË„‡Ú¸ ÓÍÓÎÓ 2 ÒÂÍÛ̉, ‡ ̇ ‰ËÒÔΠÔÓfl‚ËÚÒfl

̇‰ÔËÒ¸

EErrrr

.

55 ääÌÌÓÓÔÔÍ͇‡ ““è艉‚‚‡‡ËËÚÚÂÂÎθ¸Ì̇‡flfl

ÒÒÚÚËËÍ͇‡””

ÖÒÎË ·Âθfi Ó˜Â̸ „flÁÌÓÂ, ÚÓ ÏÓÊÌÓ ‚˚·‡Ú¸

ÔÓ„‡ÏÏÛ Ò Ô‰‚‡ËÚÂθÌÓÈ ÒÚËÍÓÈ.

èÂ‰ ÓÒÌÓ‚ÌÓÈ ÒÚËÍÓÈ ÒÚË‡Î¸Ì‡fl χ¯Ë̇

‚˚ÔÓÎÌflÂÚ Ô‰‚‡ËÚÂθÌÛ˛ ÒÚËÍÛ ÔË

χÍÒËχθÌÓÈ ÚÂÏÔÂ‡ÚÛ 30°C.

è艉‚‚‡‡ËËÚÚÂÂÎθ¸Ì̇‡flfl ÒÒÚÚËËÍ͇‡ Ì̇‡··ÓÓÚÚ‡‡ÂÂÚÚ ‚‚

ÔÔÓÓ„„‡‡ÏÏÏÏ ‰‰ÎÎflfl ¯¯ÂÂÒÒÚÚËË..

è‰‚‡ËÚÂθ̇fl ÒÚË͇ Á‡‚Â¯‡ÂÚÒfl ÍÓÓÚÍËÏ

ÓÚÊËÏÓÏ ÒÓ ÒÍÓÓÒÚ¸˛ 650 Ó·/ÏËÌ ‰Îfl ıÎÓÔ͇,

θ̇ Ë ÒËÌÚÂÚËÍË. èË ÒÚËÍ ÚÓÌÍËı Ú͇ÌÂÈ

‚Ó‰‡ ÒÎË‚‡ÂÚÒfl ·ÂÁ ÓÚÊËχ.

66 ääÌÌÓÓÔÔÍ͇‡ ““ÇÇ˚˚··ÓÓ ÓÓÚÚÊÊËËÏχ‡””

MoΩno cÌËÁËÚ¸ ‡‚ÚÓχÚ˘ÂÒÍË ‚‚‰fiÌÌÛ˛ ‚

ÒÚË‡Î¸ÌÛ˛ χ¯ËÌÛ Ï‡ÍÒËχθÌÛ˛ ÒÍÓÓÒÚ¸ ‚

Á‡‚ËÒËÏÓÒÚË ÓÚ ÚËÔ‡ Ú͇ÌË, ËÎË Ê ÏÓÊÌÓ

132996840•rus.qxd 19-10-2001 14:10 Pagina 34

Картинка с сайта: emanuals.org

‚˚·‡Ú¸ ÙÛÌÍˆË˛ (ÓÚÍβ˜ÂÌË ÓÚÊËχ),

88 ääÌÌÓÓÔÔÍ͇‡ ““ääÓÓÓÓÚÚÍ͇‡flfl ÒÒÚÚËËÍ͇‡””

̇ʇ‚ ˝ÚÛ ÍÌÓÔÍÛ.

Pri naΩatii na ˝ÚÛ ÍÌÓÔÍÛ, ‚ÂÏfl ÒÚËÍË

ᇄÓËÚÒfl ·ÏÔ‡, ÒÓÓÚ‚ÂÚÒÚ‚Û˛˘‡fl ‚˚·‡ÌÌÓÈ

ÒÌËʇÂÚÒfl ÒÎÂ‰Û˛˘ËÏ Ó·‡ÁÓÏ:

ÔÓÁˈËË.

— na 55 ÏËÌÛÚ˚ ‰Îfl ıÎÓÔ͇ ÔË 95°C

ééÚÚÊÊËËÏÏ

— na 66 ÏËÌÛÚ˚ ‰Îfl hlopka ÔË 60°C

— na 28 ÏËÌÛÚ˚ ‰Îfl ÒËÌÚÂÚËÍË

å‡ÍÒËχθ̇fl ÒÍÓÓÒÚ¸ ÓÚÊËχ Á‡‚ËÒËÚ ÓÚ ÚËÔ‡

— na 8 ÏËÌÛÚ ‰Îfl ÚÓÌÍÓ„Ó ·Âθfl

Ú͇ÌË. ÑÎfl Ô˂‰fiÌÌ˚ı ÌËÊ ÏÓ‰ÂÎÂÈ ËϲÚÒfl

ÒÎÂ‰Û˛˘Ë χÍÒËχθÌ˚ ÒÍÓÓÒÚË:

ùÚ‡ ÙÛÌ͈Ëfl

ÌÌÂÂ

ÏÓÊÂÚ ·˚Ú¸ ‚˚·‡Ì‡ ‰Îfl ÒÚËÍË

¯ÂÒÚË.

RUSSKIJ

• ïÎÓÔÓÍ/ÎfiÌ:

500/700/900 χÍÒ. 1000 Ó·/ÏËÌ

êÂÍÓÏẨÛÂÚÒfl ‰Îfl Ì ӘÂ̸ „flÁÌÓ„Ó ·Âθfl.

• ëËÌÚÂÚË͇/¯ÂÒÚ¸

îÛÌ͈Ëfl Å˚ÒÚ‡fl ÒÚË͇

ÌÌÂÂ

ÏÓÊÂÚ ·˚Ú¸ ‚˚·‡Ì‡

500/700 χÍÒ. 900 Ó·/ÏËÌ

‚ÏÂÒÚÂ Ò ˝ÍÓÌÓÏ˘ÌÓÈ ÔÓ„‡ÏÏÓÈ

ÖÖ

.

• íÓÌÍË Ú͇ÌË:

500 χÍÒ. 700 Ó·/ÏËÌ

99 ääÌÌÓÓÔÔÍ͇‡ ““ÑÑÓÓÔÔÓÓÎÎÌÌËËÚÚÂÂÎθ¸ÌÌÓÓÂÂ

ÔÔÓÓÎÎÓÓÒÒÍ͇‡ÌÌËË””

ééÚÚÍÍÎβ˛˜˜ÂÂÌÌËË ÓÓÚÚÊÊËËÏχ‡

ëÚË‡Î¸Ì‡fl χ¯Ë̇ ‚˚ÔÓÎÌËÚ ‰ÓÔÓÎÌËÚÂθÌÓÂ

Pri ‚˚·e ÔÓÎÓÊÂÌËfl , χ¯Ë̇ Ì ‚˚ÔÓÎÌËÚ

ÔÓÎÓÒ͇ÌËÂ. äÓ΢ÂÒÚ‚Ó ÔÓÎÓÒ͇ÌËÈ ‚ÓÁ‡ÒÚ‡ÂÚ

ÓÚÊËÏ.

Ò 3 ‰Ó 4.

ùÚÛ ÙÛÌÍˆË˛ Ì‚ÓÁÏÓÊÌÓ ‚˚·‡Ú¸ ‰Îfl

åÓÊÂÚ ËÒÔÓθÁÓ‚‡Ú¸Òfl ÒÓ ‚ÒÂÏË ÔÓ„‡ÏχÏË,

ıÎÓÔ͇/θ̇.

ÍÍÓÓÏÏ ¯¯ÂÂÒÒÚÚËË

.

Ñ

ч‡ÌÌÌ̇‡flfl ÙÙÛÛÌÌÍ͈ˆËËflfl ÒÒÔÔˆˆËˇ‡Îθ¸ÌÌÓÓ ÔÔ‰‰Ì̇‡ÁÁÌ̇‡˜˜ÂÂÌ̇‡ ‰‰ÎÎflfl

êÂÍÓÏẨÛÂÚÒfl ‰Îfl β‰ÂÈ Ò ˜Û‚ÒÚ‚ËÚÂθÌÓÈ

ÓÓ˜˜ÂÂÌ̸¸ ÚÚÓÓÌÌÍÍËËıı ÚÚÍ͇‡ÌÌÂÂÈÈ..

ÍÓÊÂÈ ËÎË Ê ‚ ÁÓ̇ı Ò Ó˜Â̸ Ïfl„ÍÓÈ ‚Ó‰ÓÈ.

77 ääÌÌÓÓÔÔÍ͇‡ ““ÇÇÓÓ‰‰‡‡ ‚‚ ··‡‡ÍÍ””

ÖÒÎË ·˚· ‚˚·‡Ì‡ ˝Ú‡ ÙÛÌ͈Ëfl, ÚÓ ÒÚË‡Î¸Ì‡fl

χ¯Ë̇ Ì ÒÓθfiÚ ‚Ó‰Û ÔÓÒΉÌÂ„Ó ÔÓÎÓÒ͇ÌËfl.

Ç ÍÓ̈ ÔÓ„‡ÏÏ˚ Ò˄̇θ̇fl ·ÏÔ‡ ÍÌÓÔÍË

èìëä/èÄìáÄ Ë Î‡ÏÔ‡ Ù‡Á˚ ÔÓ„‡ÏÏ˚

̇˜ÌÂÚ ÏË„‡Ú¸, ˜ÚÓ ÓÁ̇˜‡ÂÚ ÌÂÓ·ıÓ‰ËÏÓÒÚ¸

ÒÎË‚‡ ‚Ó‰˚ ‰Ó ÓÚÍ˚ÚËfl Á‡„ÛÁÓ˜ÌÓ„Ó Î˛Í‡.

ÑÑÎÎflfl ÒÒÎÎËË‚‚‡‡ ‚‚ÓÓ‰‰˚˚ ÒÒÛÛ˘˘ÂÂÒÒÚÚ‚‚ÛÛ˛˛ÚÚ ÚÚËË ÒÒÔÔÓÓÒÒÓÓ··‡‡::

•

ÇÇ˚˚··ÂÂËËÚÚ ÔÔÓÓ„„‡‡ÏÏÏÏÛÛ DD ““ëëÎÎËË‚‚””..

ëÚË‡Î¸Ì‡fl χ¯Ë̇ ÒÓθfiÚ ‚Ó‰Û ·ÂÁ ÓÚÊËχ.

èÂ‰ ‚˚·ÓÓÏ ÔÓ„‡ÏÏ˚ “

DD

” (ÒÎË‚), ÒÂÎÂÍÚÓ

ÔÓ„‡ÏÏ ÒΉÛÂÚ ÔÂ‚ÂÒÚË ‚ ÔÓÎÓÊÂÌË “O”.

•

ç燇ÊÊÏÏËËÚÚ ÚÚÓÓÎθ¸ÍÍÓÓ ÍÍÌÌÓÓÔÔÍÍÛÛ èèììëëää//èèÄÄììááÄÄ..

ëÚË‡Î¸Ì‡fl χ¯Ë̇ ÒÎË‚‡ÂÚ ‚Ó‰Û Ë ÓÚÊËχÂÚ

‚ Á‡‚ËÒËÏÓÒÚË ÓÚ ÚËÔ‡ Ú͇ÌË.

•

ÇÇ˚˚··‡‡ÚÚ¸¸ ÒÒÍÍÓÓÓÓÒÒÚÚ¸¸ ÓÓÚÚÊÊËËÏχ‡..

Ç˚·‡Ú¸ ÌÂÓ·ıÓ‰ËÏÛ˛ ÒÍÓÓÒÚ¸ ÓÚÊËχ ÔË

ÔÓÏÓ˘Ë ÒÔˆˇθÌÓÈ ÍÌÓÔÍË Ë Ì‡Ê‡Ú¸ ÍÌÓÔÍÛ

èìëä/èÄìáÄ.

35

132996840•rus.qxd 19-10-2001 14:10 Pagina 35

Картинка с сайта: emanuals.org

1100 ääÌÌÓÓÔÔÍ͇‡ ““ÅÅËËÓÓ””

ùÚÛ ÙÛÌÍˆË˛ ÏÓÊÌÓ ‚˚·‡Ú¸ ‰Îfl ıÎÓÔ͇/θ̇ Ë

ÒËÌÚÂÚËÍË, ‰Îfl ÚÂÏÔÂ‡ÚÛ ‚˚¯Â 40°C. äÓ„‰‡

ÚÂÏÔÂ‡ÚÛ‡ ‰ÓÒÚË„ÌÂÚ 40°C, Ó̇ ·Û‰ÂÚ

ÔÓ‰‰ÂÊË‚‡Ú¸Òfl ÔÓÒÚÓflÌÌÓÈ Ì‡ ÔÓÚflÊÂÌËË

ÓÍÓÎÓ 10 ÏËÌÛÚ.

ÇÓ ‚ÂÏfl ˝ÚÓ„Ó ÒÓ‰Âʇ˘ËÂÒfl ‚ ÒÚË‡Î¸ÌÓÏ

ÔÓӯ͠˝ÌÁËÏ˚ ÛÌ˘ÚÓÊ‡Ú Á‡„flÁÌÂÌËÂ.

èÓÒΠ˝ÚÓ„Ó ÏÓÊÌÓ ‚˚·‡Ú¸ ÌÓ‚Û˛ ÔÓ„‡ÏÏÛ.

1111 ääÌÌÓÓÔÔÍ͇‡ ““èèÛÛÒÒÍÍ ÒÒ ÁÁ‡‡‰‰ÂÂÊÊÍÍÓÓÈÈ””

èË ÔÓÏÓ˘Ë ‰‡ÌÌÓÈ ÍÌÓÔÍË ÏÓÊÌÓ Á‡‰Âʇڸ

ÔÛÒÍ Ï‡ÍÒËÏÛÏ Ì‡ 24 ˜‡Ò‡.

èÓÒΠ‚˚·Ó‡ ÔÓ„‡ÏÏ˚ ̇ ‰ËÒÔÎÂÂ

ÔÓ͇Á˚‚‡ÂÚÒfl ÔÓ‰ÓÎÊËÚÂθÌÓÒÚ¸ ‚ ˜‡Ò‡ı Ë

ÇÇ‚‚‰‰ÂÂÌÌËË ““èèÛÛÒÒÍ͇‡ ÒÒ ÁÁ‡‡‰‰ÂÂÊÊÍÍÓÓÈÈ””

ÏËÌÛÚ‡ı (̇Ô. 2,05).

• ÇÍβ˜ËÚ ÒÚË‡Î¸ÌÛ˛ χ¯ËÌÛ Ì‡Ê‡ÚËÂÏ

ÍÌÓÔÍË .

• Ç˚·ÂËÚ ÔÓ„‡ÏÏÛ.

• ǂ‰ËÚ ÌÂÓ·ıÓ‰ËÏÓ ‚ÂÏfl Á‡‰ÂÊÍË.

• ç‡ÊÏËÚ ÍÌÓÔÍÛ èìëä/èÄìáÄ .

ÇÂÏfl Á‡‰ÂÊÍË ËÒ˜ËÒÎflÂÚÒfl ‚ ˜‡Ò‡ı.

èÓ„‡Ïχ ̇˜ÌfiÚ ‡·ÓÚÛ ÔÓÒΠËÒÚ˜ÂÌËfl

‚‚‰fiÌÌÓ„Ó ‚ÂÏÂÌË.

èÓ‰ÓÎÊËÚÂθÌÓÒÚ¸ ‡ÒÒ˜ËÚ˚‚‡ÂÚÒfl

ààÁÁÏÏÂÂÌÌÂÂÌÌËË ‚‚ÂÂÏÏÂÂÌÌËË ÁÁ‡‡‰‰ÂÂÊÊÍÍËË

‡‚ÚÓχÚ˘ÂÒÍË Ì‡ ÓÒÌÓ‚‡ÌËË Ï‡ÍÒËχθÌÓÈ

Á‡„ÛÁÍË ·Âθfl, Ô‰ÛÒÏÓÚÂÌÌÓÈ ‰Îfl ͇ʉÓÈ

• ç‡ÊÏËÚ ÍÌÓÔÍÛ èìëä/èÄìáÄ.

ÔÓ„‡ÏÏ˚.

• ç‡ÊËχÈÚ ÍÌÓÔÍÛ “èÛÒÍ Ò Á‡‰ÂÊÍÓÈ” ‰Ó ÚÂı

èÓÒΠ‚Íβ˜ÂÌËfl ÔÓ„‡ÏÏ˚

ÔÓ, ÔÓ͇ ̇ ‰ËÒÔΠ̠ÔÓfl‚ËÚÒfl ÌÂÓ·ıÓ‰ËÏÓÂ

ÔÓ‰ÓÎÊËÚÂθÌÓÒÚ¸ ÍÓÂÍÚËÛÂÚÒfl

‚ÂÏfl.

‡‚ÚÓχÚ˘ÂÒÍË Í‡Ê‰Û˛ ÏËÌÛÚÛ.

ç‡ÊÏËÚ ÍÌÓÔÍÛ Ó‰ËÌ ‡Á, ÂÒÎË ‚‡Ï

ÌÂÓ·ıÓ‰ËÏÓ ÒÚÂÂÚ¸ ‚‚‰fiÌÌÓ ‚ÂÏfl:

èèÛÛÒÒÍÍ ÒÒ ÁÁ‡‡‰‰ÂÂÊÊÍÍÓÓÈÈ

‚˚Ò‚ÂÚËÚÒfl “0h” (0 ˜‡ÒÓ‚).

• ç‡ÊÏËÚ ÍÌÓÔÍÛ èìëä/èÄìáÄ Â˘fi ‡Á, ˜ÚÓ·˚

èÛÒÍ Ò Á‡‰ÂÊÍÓÈ ‚Íβ˜‡ÂÚÒfl ÔË ÔÓÏÓ˘Ë

‚˚ÔÓÎÌËÚ¸ ËÁÏÂÌÂÌËÂ ‚ÂÏÂÌË, ËÎË ÊÂ

ÍÌÓÔÍË (χÍÒ. 24 ˜‡Ò‡) Ë ÔÓ͇Á˚‚‡ÂÚÒfl ̇

‚Íβ˜ËÚ¸ ÔÓ„‡ÏÏÛ-ÍÓ̈ ÔÓ„‡ÏÏ˚.

‰ËÒÔΠ‚ Ú˜ÂÌË 3 ÒÂÍÛ̉. á‡ÚÂÏ ‚ÌÓ‚¸

ÔÓ͇Á˚‚‡ÂÚÒfl ÔÓ‰ÓÎÊËÚÂθÌÓÒÚ¸ ÔÓ„‡ÏÏ˚.

1122 ììÌÌËË‚‚ÂÂÒÒ‡‡Îθ¸ÌÌ˚˚ÈÈ ‰‰ËËÒÒÔÔÎÎÂÂÈÈ

ç‡ ÛÌË‚Â҇θÌÓÏ ‰ËÒÔΠÔÓ͇Á˚‚‡ÂÚÒfl

ÒÎÂ‰Û˛˘‡fl ËÌÙÓχˆËfl:

ééÚÚÏÏÂÂÌ̇‡ ÔÔÓÓ„„‡‡ÏÏÏÏ˚˚ —— ÔÔÓÓ‰‰ÓÓÎÎÊÊËËÚÚÂÂÎθ¸ÌÌÓÓÒÒÚÚ¸¸

ÔÔÓÓ„„‡‡ÏÏÏÏ˚˚ —— ÔÔÛÛÒÒÍÍ ÒÒ ÁÁ‡‡‰‰ÂÂÊÊÍÍÓÓÈÈ —— ÓÓ¯¯ËË··Í͇‡ ÔÔËË

‚‚˚˚··ÓÓ —— ÍÍÓÓ‰‰ ÌÌÂÂËËÒÒÔÔ‡‡‚‚ÌÌÓÓÒÒÚÚËË —— ÍÍÓÓÌ̈ˆ ÔÔÓÓ„„‡‡ÏÏÏÏ˚˚..

ééÚÚÏÏÂÂÌ̇‡ ÔÔÓÓ„„‡‡ÏÏÏÏ˚˚

éÚÒ˜fiÚ ‚‚‰fiÌÌÓ„Ó ‚ÂÏÂÌË ÓÒÛ˘ÂÒÚ‚ÎflÂÚÒfl ‚

èË ÓÚÏÂÌ ÔÓ„‡ÏÏ˚, ÒÂÎÂÍÚÓ ÔÓ„‡ÏÏ ‚

˜‡Ò‡ı.

ÔÓÎÓÊÂÌËË “O”, ̇ ‰ËÒÔΠÔÓfl‚Îfl˛ÚÒfl 3 ÎËÌËË.

36

2.05

èèÓÓ‰‰ÓÓÎÎÊÊËËÚÚÂÂÎθ¸ÌÌÓÓÒÒÚÚ¸¸ ÔÔÓÓ„„‡‡ÏÏÏÏ˚˚

132996840•rus.qxd 19-10-2001 14:10 Pagina 36

—

Картинка с сайта: emanuals.org

ÖÒÎË ‚˚·Ë‡ÂÚÒfl ÌÂÒÓ‚ÏÂÒÚËχfl ÙÛÌ͈Ëfl Ò

‚˚·‡ÌÌÓÈ ÔÓ„‡ÏÏÓÈ ÒÚËÍË, ̇ ‰ËÒÔÎÂÂ

ÔÓfl‚ÎflÂÚÒfl “

EErrrr

”.

RUSSKIJ

çÂËÒÔ‡‚ÌÓÒÚË Ó·ÓÁ̇˜‡˛ÚÒfl ÒÔˆˇθÌ˚Ï ÍÓ‰ÓÏ

̇ ‰ËÒÔÎÂÂ. äÓ‰ fl‚ÎflÂÚÒfl ‚‡ÊÌ˚Ï

‚ÒÔÓÏÓ„‡ÚÂθÌ˚Ï Ò‰ÒÚ‚ÓÏ ‰Îfl ÔÓθÁÓ‚‡ÚÂÎÂÈ Ë

ÒÎÛÊ·˚ ÚÂıÔÓÏÓ˘Ë, ̇ÔËÏÂ, “Ö20” (ÒÏ. ëÚ. 49-50).

ääÓÓÌ̈ˆ ÔÔÓÓ„„‡‡ÏÏÏÏ˚˚

èÓÒΠÁ‡‚Â¯ÂÌËfl ÔÓ„‡ÏÏ˚ ̇ ‰ËÒÔÎÂÂ

ÔÓfl‚ÎflÂÚÒfl ÏË„‡˛˘ËÈ ÌÓθ. ÖÒÎË ·˚· ‚˚·‡Ì‡

ÙÛÌ͈Ëfl , ÌÓθ Ì ÏË„‡ÂÚ.

37

E20

é鯯ËË··Í͇‡ ÔÔËË ‚‚˚˚··ÓÓÂÂ

1133 ääÌÌÓÓÔÔÍ͇‡ ““èèììëëää//èèÄÄììááÄÄ””

ùÚ‡ ÍÌÓÔ͇ ӷ·‰‡ÂÚ ÚÂÏfl ÙÛÌ͈ËflÏË:

èèÛÛÒÒÍÍ —— è臇ÛÛÁÁ‡‡ —— ëëÎÎËË‚‚//ÓÓÚÚÊÊËËÏÏ

èèÛÛÒÒÍÍ

ääÓÓ‰‰ ÌÌÂÂËËÒÒÔÔ‡‡‚‚ÌÌÓÓÒÒÚÚËË

èË Ì‡Ê‡ÚËË ˝ÚÓÈ ÍÌÓÔÍË ‚Íβ˜‡ÂÚÒfl

‚˚·‡Ì̇fl ÔÓ„‡Ïχ. ë˄̇θ̇fl ·ÏÔ‡

èìëä/èÄìáÄ ÔÂÂÒÚ‡ÌÂÚ ÏË„‡Ú¸ Ë ·Û‰ÂÚ „ÓÂÚ¸

̇ ÔÓÚflÊÂÌËË ‚ÒÂÈ ÔÓ„‡ÏÏ˚.

ÖÒÎË ·˚Î ‚˚·‡Ì ÔÛÒÍ Ò Á‡‰ÂÊÍÓÈ, ÚÓ

̇˜Ë̇ÂÚÒfl Ó·‡ÚÌ˚È ÓÚÒ˜fiÚ.

è臇ÛÛÁÁ‡‡

ç‡Ê‡‚ ˝ÚÛ ÍÌÓÔÍÛ, ÔÂ˚‚‡ÂÚÒfl ‚˚ÔÓÎÌflÂχfl

ÔÓ„‡Ïχ. Öfi ‡·ÓÚ‡ ‚ÌÓ‚¸ ‚ÓÁÓ·ÌÓ‚ËÚÒfl ÔË

ÔÓ‚ÚÓÌÓÏ Ì‡Ê‡ÚËË ‰‡ÌÌÓÈ ÍÌÓÔÍË. ÇÓ ‚ÂÏfl

Ô‡ÛÁ˚ ·ÏÔ‡ èìëä/èÄìáÄ ÏË„‡ÂÚ.

ëëÎÎËË‚‚//ÓÓÚÚÊÊËËÏÏ

èË Ì‡Ê‡ÚËË ˝ÚÓÈ ÍÌÓÔÍË:

• ëÎË‚‡ÂÚÒfl ‚Ó‰‡ ‚ ÔÓ„‡ÏÏ “áÄåÄóàÇÄçàÖ”

(A)

• ëÎË‚‡ÂÚÒfl ‚Ó‰‡ ‚ ÔÓ„‡Ïχı Ò ‚Ó‰ÓÈ ‚ ·‡ÍÂ, Ë

·Âθfi ÓÚÊËχÂÚÒfl.

1144 ÑÑËËÒÒÔÔÎÎÂÂÈÈ ‚‚˚˚ÔÔÓÓÎÎÌÌÂÂÌÌËËflfl

ÔÔÓÓ„„‡‡ÏÏÏÏ˚˚

èË ‚˚·Ó ÔÓ„‡ÏÏ˚ Á‡„Ó‡˛ÚÒfl ·ÏÔ˚,

ÒÓÓÚ‚ÂÚÒÚ‚Û˛˘Ë ‚ıÓ‰fl˘ËÏ ‚ ˝ÚÛ ÔÓ„‡ÏÏÛ

ÓÔÂ‡ˆËflÏ.

ÇÓ ‚ÂÏfl ÔÓ„‡ÏÏ˚ ‰ËÒÔÎÂÈ ÔÓ͇Á˚‚‡ÂÚ ÚÓÚ

˝Ú‡Ô, ̇ ÍÓÚÓÓÏ Ì‡ıÓ‰ËÚÒfl ÒÚË‡Î¸Ì‡fl χ¯Ë̇,

ËÎË Ê ÔÓ͇Á˚‚‡ÂÚ, ˜ÚÓ ÔÓ„‡Ïχ Á‡ÍÓ̘Â̇.

132996840•rus.qxd 19-10-2001 14:10 Pagina 37

Картинка с сайта: emanuals.org

ã‡ÏÔ‡ ÍÓ̈‡ ˆËÍ· ÏË„‡ÂÚ, ÂÒÎË ‚ÓÁÌË͇ÂÚ

ÌÂËÒÔ‡‚ÌÓÒÚ¸ ÒÚË‡Î¸ÌÓÈ Ï‡¯ËÌ˚.

é‰ÌÓ‚ÂÏÂÌÌÓ Ò ˝ÚËÏ ÏË„‡ÂÚ Ó‰Ì‡ ËÁ ÒÎÂ‰Û˛˘Ëı

·ÏÔ, ‡ ÍÓ‰ ӯ˷ÍË Ì‡ ÛÌË‚Â҇θÌÓÏ ‰ËÒÔÎÂÂ

ÔÓ͇Á˚‚‡ÂÚ ÚËÔ Ó¯Ë·ÍË.

Ö10 + ‚Ó‰‡ ‚ ·‡Í = ÒÚË‡Î¸Ì‡fl χ¯Ë̇ ÌÂ

Á‡ÎË‚‡ÂÚ ‚Ó‰Û

Ö20 + ÔÓÎÓÒ͇ÌËfl = ÒÚË‡Î¸Ì‡fl χ¯Ë̇ ÌÂ

ÒÎË‚‡ÂÚ ‚Ó‰Û

Ö40 + ÒÚË͇ = Î˛Í ÔÎÓıÓ Á‡Í˚Ú

ÑÎfl ÛÒÚ‡ÌÂÌËfl ‰‡ÌÌ˚ı ӯ˷ÓÍ ÒÏ. ÒÚ. 49-50.

Ç ÍÓ̈ ˆËÍ· Á‡„Ó‡ÂÚÒfl Ò˄̇θ̇fl ·ÏÔ‡ ,

Ó·ÓÁ̇˜‡fl ÌÂÓ·ıÓ‰ËÏÓÒÚ¸ Ó˜ËÒÚÍË ÒÎË‚ÌÓ„Ó

ÙËθÚ‡.

î

îÛÛÌÌÍ͈ˆËËËË

ëëËË„„Ì̇‡Îθ¸ÌÌ˚˚ Î·‡ÏÏÔÔ˚˚

Ç Á‡‚ËÒËÏÓÒÚË ÓÚ ‚˚·‡ÌÌÓÈ ÙÛÌ͈ËË ÏÓ„ÛÚ

Á‡„ÓÂÚ¸Òfl Ӊ̇ ËÎË ÌÂÒÍÓθÍÓ Ò˄̇θÌ˚ı

·ÏÔ. ùÎÂÍÚÓÌÌ˚È ·ÎÓÍ ÔÓ‚ÂflÂÚ

ÒÓ‚ÏÂÒÚËÏÓÒÚ¸ ÙÛÌ͈ËË Ò ‚˚·‡ÌÌÓÈ

ÔÓ„‡ÏÏÓÈ. Ç ÒÎÛ˜‡Â ÌÂÒÓ‚ÏÂÒÚËÏÓÒÚË fl‰

·ÏÔ ·Û‰ÂÚ ÏË„‡Ú¸ ‚ Ú˜ÂÌË ÓÍÓÎÓ 2 ÒÂÍÛ̉, ‡

̇ ‰ËÒÔΠÔÓfl‚ËÚÒfl ̇‰ÔËÒ¸ “

EErrrr

”.

ääÓÓÌ̈ˆ ÔÔÓÓ„„‡‡ÏÏÏÏ˚˚

äÓ„‰‡ ‚˚Íβ˜‡ÂÚÒfl Ò˄̇θ̇fl ·ÏÔ‡

Á‡„ÛÁÓ˜ÌÓ„Ó Î˛Í‡, Â„Ó ÏÓÊÌÓ ÓÚÍ˚Ú¸. ç‡

ÛÌË‚Â҇θÌÓÏ ‰ËÒÔΠ·Û‰ÂÚ ÏË„‡Ú¸ ÌÓθ, Ë

Á‡„ÓËÚÒfl ·ÏÔ‡ äéçÖñ. Ç˚Íβ˜ËÚ χ¯ËÌÛ Ë

‚˚̸Ú ËÁ ÌÂfi ·Âθfi. èÂ‚‰ËÚ ÒÂÎÂÍÚÓ

‚˚·Ó‡ ÔÓ„‡ÏÏ ‚ ÔÓÎÓÊÂÌË “O”.

ààÁÁÏÏÂÂÌÌÂÂÌÌËË ÔÔÓÓ„„‡‡ÏÏÏÏ˚˚

èÓ„‡Ïχ ÏÓÊÂÚ ·˚Ú¸ ËÁÏÂÌÂ̇ ‰Ó ̇ʇÚËfl

ÍÌÓÔÍË èìëä/èÄìáÄ. ÖÒÎË Ê ‚˚ÔÓÎÌÂÌËÂ

ÔÓ„‡ÏÏ˚ ÛÊ ̇˜‡ÎÓÒ¸, ÚÓ Âfi ÏÓÊÌÓ ËÁÏÂÌËÚ¸

Î˯¸ ÚÓθÍÓ ÔË ÔÓÏÓ˘Ë ÓÚÏÂÌ˚. Ç˚·ÂËÚÂ

ÌÓ‚Û˛ ÔÓ„‡ÏÏÛ Ë Ì‡ÊÏËÚ ÍÌÓÔÍÛ

èìëä/èÄìáÄ.

èèÂÂ˚˚‚‚‡‡ÌÌËË ‚‚˚˚ÔÔÓÓÎÎÌÌÂÂÌÌËËflfl ÔÔÓÓ„„‡‡ÏÏÏÏ˚˚

ç‡ÊÏËÚ ÍÌÓÔÍÛ èìëä/èÄìáÄ. ã‡ÏÔ‡ ̇‰

ÍÌÓÔÍÓÈ Ì‡˜Ë̇ÂÚ ÏË„‡Ú¸. ç‡ÊÏËÚ ˝ÚÛ ÊÂ

ÍÌÓÔÍÛ ‰Îfl ÔÓ‰ÓÎÊÂÌËfl ‡·ÓÚ˚ ÔÓ„‡ÏÏ˚.

38

filwtr

ééÚÚÏÏÂÂÌ̇‡ ÔÔÓÓ„„‡‡ÏÏÏÏ˚˚

èÂ‚‰ËÚ Û˜ÍÛ ÒÂÎÂÍÚÓ‡ ‚ ÔÓÎÓÊÂÌË “O”

‰Îfl ÓÚÏÂÌ˚ ‚‚‰fiÌÌÓÈ ÔÓ„‡ÏÏ˚, ÔÓÒΠ˜Â„Ó Ì‡

‰ËÒÔΠ·Û‰ÛÚ ÏË„‡Ú¸ ÚË ÎËÌËË.

èÓÒΠ˝ÚÓ„Ó ÏÓÊÌÓ ‚˚·‡Ú¸ ‰Û„Û˛ ÔÓ„‡ÏÏÛ.

ééÚÚÍÍ˚˚ÚÚËË Îβ˛Í͇‡ ÔÔÓÓÒÒÎΠÁÁ‡‡ÔÔÛÛÒÒÍ͇‡

ÔÔÓÓ„„‡‡ÏÏÏÏ˚˚

ÑÎfl ˝ÚÓ„Ó ÌÂÓ·ıÓ‰ËÏÓ ‚Íβ˜ËÚ¸ èÄìáì (̇ʇڸ

ÍÌÓÔÍÛ èìëä/èÄìáÄ).

Ç˚ ÏÓÊÂÚ ÓÚÍ˚Ú¸ βÍ, ‚ ÒÎÂ‰Û˛˘Ëı ÒÎÛ˜‡flı:

• ÒÚË‡Î¸Ì‡fl χ¯Ë̇ Ì ‚˚ÔÓÎÌflÂÚ Ì‡„‚,

ÚÂÏÔÂ‡ÚÛ‡ ÌËÊ 40°C;

• ÛÓ‚Â̸ ‚Ó‰˚ Ì‚˚ÒÓÍËÈ;

• ·‡‡·‡Ì Ì ‚‡˘‡ÂÚÒfl.

ÖÒÎË ËϲÚÒfl Ú‡ÍË ÛÒÎÓ‚Ëfl, ÚÓ ÔË ‚Íβ˜ÂÌËË

Ô‡ÛÁ˚ ÒÚË‡Î¸ÌÓÈ Ï‡¯ËÌ˚ ·ÏÔ‡ ·ÎÓÍËÓ‚ÍË

ÑÇÖêà „‡ÒÌÂÚ, Ë ‰‚Â¸ ÏÓÊÌÓ ÓÚÍ˚Ú¸.

ÖÒÎË Ì‚ÓÁÏÓÊÌÓ ÓÚÍ˚Ú¸ βÍ, ÌÓ ˝ÚÓ Í‡ÈÌÂ

ÌÂÓ·ıÓ‰ËÏÓ Ò‰Â·ڸ, ‚˚Íβ˜ËÚ χ¯ËÌÛ

̇ʇÚËÂÏ ÍÌÓÔÍË Çäã/Çõäã.

èË·ÎËÁËÚÂθÌÓ ˜ÂÂÁ 2 ÏËÌÛÚ˚ ÏÓÊÌÓ ·Û‰ÂÚ

ÓÚÍ˚Ú¸ βÍ.

éé··‡‡ÚÚËËÚÚ ‚‚ÌÌËËÏχ‡ÌÌËË Ì̇‡ ÛÛÓÓ‚‚ÂÂÌ̸¸ ËË ÚÚÂÂÏÏÔÔ‡‡ÚÚÛÛÛÛ

‚‚ÓÓ‰‰˚˚ ‚‚ ÒÒÚÚˡ‡Îθ¸ÌÌÓÓÈÈ Ïχ‡¯¯ËËÌÌÂÂ!!

äÓ„‰‡ ‚˚ Á‡ÍÓÂÚÂ Î˛Í Ë ‚ÌÓ‚¸ ̇ÊÏÂÚ ÍÌÓÔÍÛ

Çäã/Çõäã, ÒÚË‡Î¸Ì‡fl χ¯Ë̇ ‚ÓÁÓ·ÌÓ‚ËÚ

ËÒÔÓÎÌÂÌË ÔÓ„‡ÏÏ˚ ËÁ ÚÓ„Ó ÔÓÎÓÊÂÌËfl, ‚

ÍÓÚÓÓÏ ÓÌÓ ·˚ÎÓ ÔÂ‚‡ÌÓ.

ééÚÚÍÍ˚˚ÚÚËË Îβ˛Í͇‡ ÔÔÓÓÒÒÎΠÁÁ‡‡ÔÔÛÛÒÒÍ͇‡

ÔÔÓÓ„„‡‡ÏÏÏÏ˚˚

ÑÎfl ˝ÚÓ„Ó ÌÂÓ·ıÓ‰ËÏÓ ‚Íβ˜ËÚ¸ èÄìáì (̇ʇڸ

ÍÌÓÔÍÛ èìëä/èÄìáÄ).

ã˛Í ÏÓÊÌÓ ÓÚÍ˚Ú¸, ÍÓ„‰‡ ·ÏÔ‡ fl‰ÓÏ Ò

Û˜ÍÓÈ Î˛Í‡ ÔÓ„‡ÒÌÂÚ.

132996840•rus.qxd 19-10-2001 14:10 Pagina 38

Картинка с сайта: emanuals.org

ë낂‰‰ÂÂÌÌËËflfl ÓÓ ÔÔÓÓ„„‡‡ÏÏÏχ‡ıı

ëë == 11 ÔÔÓÓÎÎÓÓÒÒÍ͇‡ÌÌËËÂÂ

Ç˚ÒÚË‡ÌÌÓ ‚Û˜ÌÛ˛ ·Âθfi ÏÓÊÌÓ

òòÂÂÒÒÚÚ¸¸

ÔÓÔÓÎÓÒ͇ڸ ÒÓ ÒÏfl„˜ËÚÂÎÂÏ.

ëÚË‡Î¸Ì‡fl χ¯Ë̇ ‚˚ÔÓÎÌËÚ 1 ÔÓÎÓÒ͇ÌË Ë

èË ÔÓÏÓ˘Ë ‰‡ÌÌÓÈ ÔÓ„‡ÏÏ˚ ÏÓÊÌÓ Ì ÚÓθÍÓ

ÓÚÓÊÏfiÚ ·Âθfi ̇ χÍÒËχθÌÓÈ ÒÍÓÓÒÚË,

‚˚ÒÚË‡Ú¸ ¯ÂÒÚflÌÓ ·Âθfi Ò ÔÓÏÂÚÍÓÈ “˜ËÒÚ‡fl

ÍÓÚÓÛ˛ ÏÓÊÌÓ ÔÓÌËÁËÚ¸ ÍÌÓÔÍÓÈ ÓÚÊËχ.

¯ÂÒÚ¸, Ô˄Ӊ̇ ‰Îfl χ¯ËÌÌÓÈ ÒÚËÍË, ÌÂ

Ò‡‰ËÚÒfl”, ÌÓ Ë ËÁ‰ÂÎËfl ËÁ ¯ÂÒÚË, ÍÓÚÓ˚Â, ͇Í

Ô‡‚ËÎÓ, ÒΉÛÂÚ ÒÚË‡Ú¸ ‚Û˜ÌÛ˛, ‡ Ú‡ÍÊ ‚ÒÂ

DD == ëëÎÎËË‚‚

ÓÒڇθÌ˚ Ú͇ÌË Ò ÔÓÏÂÚÍÓÈ “ÒÚË‡Ú¸ ‚Û˜ÌÛ˛”.

RUSSKIJ

ëΉӂ‡ÚÂθÌÓ, ·Óθ¯Â Ì ‚ÓÁÌË͇ÂÚ

Ç ÍÓ̈ ÔÓ„‡ÏÏ˚ Ò ‚Ó‰ÓÈ ‚ ·‡Í ÏÓÊÌÓ

ÌÂÓ·ıÓ‰ËÏÓÒÚË ‚ Û˜ÌÓÈ ÒÚËÍ ӘÂ̸ ÚÓÌÍËı

ËÒÔÓθÁÓ‚‡Ú¸ ÒÔˆˇθÌÛ˛ ÔÓ„‡ÏÏÛ ÒÎË‚‡

Ú͇ÌÂÈ.

‚Ó‰˚ ÔÓÒΉÌÂ„Ó ÔÓÎÓÒ͇ÌËfl.

èÂʉ ‚Ò„Ó, ÔÂ‚‰ËÚ ÒÂÎÂÍÚÓ ÔÓ„‡ÏÏ ‚

ÔÓÎÓÊÂÌË “O”, ÔÓÒΠ˜Â„Ó ‚˚·ÂËÚ ÔÓ„‡ÏÏÛ

ÄÄ == áᇇÏχ‡˜˜ËË‚‚‡‡ÌÌËË ÔÔËË 3300°°CC

“

DD

” (ÒÎË‚). ç‡ÊÏËÚ ÍÌÓÔÍÛ èìëä/èÄìáÄ.

èÓ„‡Ïχ Á‡Ï‡˜Ë‚‡ÌËfl — ˝ÚÓ

ÓÓÚÚ‰‰ÂÂÎθ¸Ì̇‡flfl

ÔÔÓÓ„„‡‡ÏÏÏχ‡

, Á‡ÔÛÒ͇Âχfl ÍÌÓÔÍÓÈ èìëä/èÄìáÄ

FF == OOÚÚÊÊËËÏÏ

ÔÓÒΠ‚˚·Ó‡ ÔÓ„‡ÏÏ˚.

ùÚ‡ ÓÚ‰Âθ̇fl ÔÓ„‡Ïχ ÓÚÊËχÂÚ ·Âθfi Ò

Öfi ËÒÔÓθÁÓ‚‡ÌË ÂÍÓÏẨÛÂÚÒfl ‰Îfl Ó˜Â̸

χÍÒËχθÌÓÈ ÒÍÓÓÒÚ¸˛.

„flÁÌÓ„Ó ·Âθfl.

Ç Á‡‚ËÒËÏÓÒÚË ÓÚ ÚËÔ‡ ·Âθfl ÏÓÊÌÓ ‚˚·‡Ú¸

ç‡Ò˚Ô¸Ú ÏÓ˛˘Â Ò‰ÒÚ‚Ó ‚ ÓÚÒÂÍ .

‰Û„Û˛ ÒÍÓÓÒÚ¸ ÓÚÊËχ ÔË ÔÓÏÓ˘Ë ÍÌÓÔÍË

íÂÏÔÂ‡ÚÛ‡ ÒÚËÍË ÒÓÒÚ‡‚ÎflÂÚ 30°C, ‡

ÓÚÊËχ.

ÔÓ„‡Ïχ Á‡‚Â¯‡ÂÚÒfl Ò ‚Ó‰ÓÈ ‚ ·‡ÍÂ.

ÑÎfl ÒÎË‚‡ ‚Ó‰˚ ÒÛ˘ÂÒÚ‚Û˛Ú 2 ÒÔÓÒÓ·‡:

GG == ååËËÌÌËËÔÔÓÓ„„‡‡ÏÏÏχ‡ ÔÔËË 3300°°CC

•

ííÓÓÎθ¸ÍÍÓÓ ÒÒÎÎËË‚‚

ç‡ÊÏËÚ ÍÌÓÔÍÛ èìëä/èÄìáÄ, ‚Ó‰‡ ÒÓθfiÚÒfl.

ùùÚÚÓÓ ÔÔÓÓÎÎÌ̇‡flfl ÔÔÓÓ„„‡‡ÏÏÏχ‡

, ÍÓÚÓ‡fl ÒÓ˜ÂÚ‡ÂÚÒfl ÒÓ

ÒÎÂ‰Û˛˘ËÏË ÙÛÌ͈ËflÏË: ÒÌËÊÂÌË ÒÍÓÓÒÚË

•

ëëÎÎËË‚‚ ËË ÓÓÚÚÊÊËËÏÏ

ÓÚÊËχ, ÓÚÊËÏ, ‚Ó‰‡ ‚ ·‡ÍÂ Ë ‚˚·Ó ‚ÂÏÂÌË

èÂ‚‰ËÚ ÒÂÎÂÍÚÓ ÔÓ„‡ÏÏ ‚ ÔÓÎÓÊÂÌËÂ

Á‡‰ÂÊÍË.

“O”, ‚˚·ÂËÚ ÔÓ„‡ÏÏÛ “

FF

”, ÔË

ÌÂÓ·ıÓ‰ËÏÓÒÚË ÒÍÓÓÒÚ¸ ÓÚÊËχ, Ë Ì‡ÊÏËÚÂ

ùÚ‡ ÔÓ„‡Ïχ ÏÓÊÂÚ ËÒÔÓθÁÓ‚‡Ú¸Òfl ‰Îfl ÌÂ

ÍÌÓÔÍÛ èìëä/èÄìáÄ.

Ó˜Â̸ „flÁÌÓ„Ó ·Âθfl, ËÎË Ê ‰Îfl ÓÒ‚ÂÊÂÌËfl

·Âθfl.

ÇÇÌÌËËÏχ‡ÌÌËËÂÂ

å‡ÍÒËχθ̇fl Á‡„ÛÁ͇ 1,5 Í„.

• ÖÒÎË ‚Ó‰‡ Ì ·˚· ÒÎËÚ‡ ‚ Ú˜ÂÌË 18 ˜‡ÒÓ‚,

ÚÓ Ï‡¯Ë̇ ÒÓθfiÚ Âfi ‡‚ÚÓχÚ˘ÂÒÍË.

íÂÏÔÂ‡ÚÛ‡ ÒÚËÍË ‡‚̇ 30°C.

ÇÓ ‚ÂÏfl Á‡Ï‡˜Ë‚‡ÌËfl ·‡‡·‡Ì ‚‡˘‡ÂÚÒfl Ò

èÓ‰ÓÎÊËÚÂθÌÓÒÚ¸ ÔÓ„‡ÏÏ˚ 30 ÏËÌÛÚ.

‡‚ÌÓÏÂÌ˚ÏË ÔÓÏÂÊÛÚ͇ÏË.

ëÍÓÓÒÚ¸ ÓÚÊËχ 700 Ó·/ÏËÌ.

• èÓÒΠÒÎË‚‡ ÏÓÊÌÓ ‚˚·‡Ú¸ ÔÓ„‡ÏÏÛ ÒÚËÍË.

èÂ‚‰ËÚ ÒÂÎÂÍÚÓ ÔÓ„‡ÏÏ ‚ ÔÓÎÓÊÂÌËÂ

OO == ééÚÚÏÏÂÂÌ̇‡

“O”, ‚˚·ÂËÚ ÌÓ‚Û˛ ÔÓ„‡ÏÏÛ Ë Ì‡ÊÏËÚÂ

ÍÌÓÔÍÛ èìëä/èÄìáÄ.

èË ÌÂÓ·ıÓ‰ËÏÓÒÚË ÓÚÏÂÌ˚ ÛÊ ‚‚‰fiÌÌÓÈ

ÔÓ„‡ÏÏ˚ ÔÂ‚‰ËÚ ÒÂÎÂÍÚÓ ÔÓ„‡ÏÏ ‚

ÔÓÎÓÊÂÌË “O”. èÓÒΠ˝ÚÓ„Ó ÏÓÊÌÓ ‚˚·‡Ú¸

ÇÇ == èèÓÓÎÎÓÓÒÒÍ͇‡ÌÌËËÂÂ

‰Û„Û˛ ÔÓ„‡ÏÏÛ.

ùÚÓ ÓÚ‰Âθ̇fl ÔÓ„‡Ïχ, ÔÓÁ‚ÓÎfl˛˘‡fl

ÔÓÎÓÒ͇ڸ Ë ÓÚÊËχڸ ‚˚ÒÚË‡ÌÌÓ ‚Û˜ÌÛ˛

·Âθfi.

ëÚË‡Î¸Ì‡fl χ¯Ë̇ ‚˚ÔÓÎÌflÂÚ 3 ÔÓÎÓÒ͇ÌËfl Ë

ÓÚÊËχÂÚ ·Âθfi ÒÓ ÒÍÓÓÒÚ¸˛ 1000, 1200, 1400

ËÎË 1600 Ó·/ÏËÌ, ‚ Á‡‚ËÒËÏÓÒÚË ÓÚ ÏÓ‰ÂÎË.

ëÍÓÓÒÚ¸ ÓÚÊËχ ÏÓÊÌÓ ‚˚·‡Ú¸ ÔË ÔÓÏÓ˘Ë

ÍÌÓÔÍË ÓÚÊËχ.

39

132996840•rus.qxd 19-10-2001 14:10 Pagina 39

Картинка с сайта: emanuals.org

å‡ÍÒËχθ̇fl Á‡„ÛÁ͇

êÂÍÓÏẨ‡ˆËË ‰Îfl ÒÚËÍË

êÂÍÓÏẨÛÂχfl Á‡„ÛÁ͇ Û͇Á˚‚‡ÂÚÒfl ‚ Ú‡·ÎˈÂ

ÔÓ„‡ÏÏ.

ëÓÚËӂ͇ ·Âθfl

鷢ˠÔ‡‚Ë·:

çÂÓ·ıÓ‰ËÏÓ ÛÍÓ‚Ó‰ÒÚ‚Ó‚‡Ú¸Òfl ÒËÏ‚Ó·ÏË Ì‡

ïÎÓÔÓÍ, ÎfiÌ: ·‡‡·‡Ì ÔÓÎÓÌ, ÌÓ Ì ÛÚ‡Ï·Ó‚‡Ì;

˝ÚËÍÂÚ͇ı ·Âθfl Ë ËÌÒÚÛ͈ËflÏË ÔÓ ÒÚËÍÂ

ëËÌÚÂÚË͇: Ì ·ÓΠÔÓÎÓ‚ËÌ˚ ·‡‡·‡Ì‡;

ËÁ„ÓÚÓ‚ËÚÂÎfl.

íÓÌÍË Ú͇ÌË Ë ¯ÂÒÚ¸: Ì ·ÓΠÚÂÚË ·‡‡·‡Ì‡.

Rassortirujte ·Âθfi ÒÎÂ‰Û˛˘ËÏ Ó·‡ÁÓÏ: ·ÂÎÓÂ

ëÚË͇ χÍÒËχθÌÓ„Ó ÍÓ΢ÂÒÚ‚‡ ·Âθå

·Âθfi, ˆ‚ÂÚÌÓÂ, ÒËÌÚÂÚË͇, ÚÓÌÍË Ú͇ÌË, ¯ÂÒÚ¸.

ÔÓÁ‚ÓÎflÂÚ Ì‡Ë·ÓΠ˝ÙÙÂÍÚË‚ÌÓ ËÒÔÓθÁÓ‚‡Ú¸

‚Ó‰Û Ë ˝ÎÂÍÚÓ˝ÌÂ„˲.

íÂÏÔÂ‡ÚÛ‡

ÑÎfl Ó˜Â̸ „flÁÌÓ„Ó ·Âθfl ÌÂÓ·ıÓ‰ËÏÓ ÛÏÂ̸¯ËÚ¸

ÍÓ΢ÂÒÚ‚Ó Á‡„ÛʇÂÏÓ„Ó ·Âθfl.

95° ‰Îfl ·ÂÎÓ„Ó ıÎÓÔ˜‡ÚÓ·ÛχÊÌÓ„Ó Ë

θÌflÌÓ„Ó ·Âθfl Ò Ó·˚˜ÌÓÈ

ÒÚÂÔÂ̸˛ Á‡„flÁÌÂÌËfl (̇ÔËÏÂ,

ÇÂÒ ·Âθfl

Ò‡ÎÙÂÚÍË, ÔÓÎÓÚÂ̈‡, Ò͇ÚÂÚË,

ÔÓÒÚ˚ÌË…)

çËÊ ÔË‚Ó‰ËÚÒfl ÔË·ÎËÁËÚÂθÌ˚È ‚ÂÒ ÌÂÍÓÚÓ˚ı

‚¢ÂÈ:

60° ‰Îfl ˆ‚ÂÚÌÓ„Ó ·Âθfl ÒÓ Ò‰ÌÂÈ

ÒÚÂÔÂ̸˛ Á‡„flÁÌÂÌËfl

ı‡Î‡Ú mahrovyj 1200 „.

(̇ÔËÏÂ, ÒÓÓ˜ÍË, ÌÓ˜Ì˚Â

Ò‡ÎÙÂÚ͇ 100 „.

Û·‡¯ÍË, ÔËʇÏ˚…) ËÁ θÌflÌ˚ı,

ÔÓ‰Ó‰ÂflθÌËÍ 700 „.

ıÎÓÔ˜‡ÚÓ·ÛχÊÌ˚ı ËÎË

ÔÓÒÚ˚Ìå 500 „.

ÒËÌÚÂÚ˘ÂÒÍËı Ú͇ÌÂÈ Ë ‰Îfl

̇‚ÓÎӘ͇ 200 „.

χÎÓ„flÁÌÓ„Ó

Ò͇ÚÂÚ¸ 250 „.

ıÎÓÔ˜‡ÚÓ·ÛχÊÌÓ„Ó ·ÂÎÓ„Ó

χıÓ‚Ó ÔÓÎÓÚÂ̈ 200 „.

·Âθfl (̇ÔËÏÂ, ÌËÊÌ„Ó

ÍÛıÓÌÌÓ ÔÓÎÓÚÂ̈ 100 „.

·Âθfl).

ÌӘ̇fl Û·‡¯Í‡ 200 „.

ÊÂÌÒÍËÂ ÚÛÒ˚ 100 „.

(ıÓÎӉ̇fl

‰Îfl ÚÓÌÍËı Ú͇ÌÂÈ (̇ÔËÏÂ,

ÚÓÎÒÚ‡fl ÏÛÊÒ͇fl Û·‡¯Í‡ 600 „.

ÒÚË͇) 30°-40°

Á‡Ì‡‚ÂÒÓ˜Ì˚ Ú͇ÌË), ·Âθfl ËÁ

ÏÛÊÒ͇fl Û·‡¯Í‡ 200 „.

Òϯ‡ÌÌ˚ı ‚ÓÎÓÍÓÌ, ‚Íβ˜‡fl

ÏÛÊÒ͇fl ÔËʇχ 500 „.

ÒËÌÚÂÚËÍÛ, ˆ‚ÂÚÌÓ„Ó ÌÂÒÚÓÈÍÓ„Ó

ÒÓӘ͇ 100 „.

·Âθfl Ë ¯ÂÒÚË, Ëϲ˘ÂÈ

ÏÛÊÒÍËÂ ÚÛÒ˚ 100 „.

˝ÚËÍÂÚÍÛ “˜ËÒÚ‡fl ¯ÂÒÚ¸”,

Ô˄Ӊ̇ ‰Îfl χ¯ËÌÌÓÈ ÒÚËÍË,

Ì ҇‰ËÚÒfl”.

Ç˚‚‰ÂÌË ÔflÚÂÌ

çÂÍÓÚÓ˚ ÔflÚ̇ ÏÓ„ÛÚ Ì ÓÚÒÚË‡Ú¸Òfl Î˯¸

èÂ‰ Á‡„ÛÁÍÓÈ ·Âθfl

ÚÓθÍÓ ‚Ó‰ÓÈ Ë ÏÓ˛˘ËÏ Ò‰ÒÚ‚ÓÏ.

ëΉӂ‡ÚÂθÌÓ, ÔÂ‰ ÒÚËÍÓÈ Ëı ÌÂÓ·ıÓ‰ËÏÓ

çË ‚ ÍÓÂÏ ÒÎÛ˜‡Â Ì ÒÚË‡ÈÚ ·ÂÎÓÂ Ë ˆ‚ÂÚÌÓÂ

Ó·‡·ÓÚ‡Ú¸.

·Âθfi ‚ÏÂÒÚÂ, Ú‡Í Í‡Í ‚Ó ‚ÂÏfl ÒÚËÍË ·ÂÎÓÂ

èflÚ̇ ÍÓ‚Ë: Ò‚ÂÊË ÔflÚ̇ ÌÂÓ·ıÓ‰ËÏÓ

·Âθfi ÏÓÊÂÚ ÔÓÚÂflÚ¸ Ò‚Ó˛ ·ÂÎËÁÌÛ.

çÓ‚Ó ˆ‚ÂÚÌÓ ·Âθfi ÏÓÊÂÚ ÔÓÎËÌflÚ¸ ‚Ó ‚ÂÏfl

Ó·‡·ÓÚ‡Ú¸ ıÓÎÓ‰ÌÓÈ ‚Ó‰ÓÈ. ëÛıË ÔflÚ̇ ÍÓ‚Ë

ÔÂ‚ÓÈ ÒÚËÍË, ÔÓ˝ÚÓÏÛ, ‚ ÔÂ‚˚È ‡Á „Ó

ÌÂÓ·ıÓ‰ËÏÓ Á‡ÏÓ˜ËÚ¸ ̇ ÌÓ˜¸ ÒÓ ÒÔˆˇθÌ˚Ï

ÒΉÛÂÚ ÒÚË‡Ú¸ ÓÚ‰ÂθÌÓ.

ÏÓ˛˘ËÏ Ò‰ÒÚ‚ÓÏ Ë ÔÓÚÂÂÚ¸ ‚ Ï˚θÌÓÏ

‡ÒÚ‚ÓÂ.

ì·Â‰ËÚÂÒ¸, ˜ÚÓ ‚ ·Âθ Ì ÓÒÚ‡ÎËÒ¸

ÏÂÚ‡Î΢ÂÒÍË Ô‰ÏÂÚ˚ (̇ÔËÏÂ,

å‡ÒÎflÌ˚ Í‡ÒÍË: ÒÏÓ˜ËÚ ÔflÚÌÓ‚˚‚Ó‰ËÚÂÎÂÏ

Á‡ÍÓÎÍË, ¯ÔËθÍË, ·Û·‚ÍË).

̇ ·ÂÌÁËÌÓ‚ÓÈ ÓÒÌÓ‚Â, ‡ÁÎÓÊË‚ Ú̸͇ ̇ Ïfl„ÍÓÈ

ÔÓ‰ÒÚËÎÍÂ, Ë ÔÓÏÓÍÌËÚÂ ÔflÚÌÓ. èÓ‚ÚÓËÚÂ

á‡ÒÚ„ÌËÚ ̇‚ÓÎÓ˜ÍË, Á‡ÍÓÈÚ Á‡ÒÚfiÊÍË-

ÓÔÂ‡ˆË˛ ÌÂÒÍÓθÍÓ ‡Á.

ÏÓÎÌËË, Á‡ÒÚ„ÌËÚ Í˛˜ÍË Ë ÍÌÓÔÍË. ᇂflÊËÚÂ

‚Ò ÂϯÍË ËÎË ‰ÎËÌÌ˚ ÎÂÌÚ˚. èÂ‰ ÒÚËÍÓÈ

ëÛıË ÊËÌ˚ ÔflÚ̇: ÒÏÓ˜ËÚ ÒÍËÔˉ‡ÓÏ,

‚˚‚‰ËÚ ÒÚÓÈÍË ÔflÚ̇. é˜ËÒÚËÚ ÒËθÌÓ

ÍÓ̘Ë͇ÏË Ô‡Î¸ˆÂ‚ ÔËÊmite Í ÔflÚÌÛ

Á‡„flÁÌfiÌÌ˚ ۘ‡ÒÚÍË ·Âθfl ÒÔˆˇθÌ˚Ï

ıÎÓÔ˜‡ÚÓ·ÛχÊÌÛ˛ Ú̸͇, Ô‰‚‡ËÚÂθÌÓ

ÏÓ˛˘ËÏ Ò‰ÒÚ‚ÓÏ ËÎË ˜ËÒÚfl˘ÂÈ Ô‡ÒÚÓÈ.

‡ÒÒÚÂÎË‚ ÔflÚÌÓ Ì‡ Ïfl„ÍÛ˛ ÔÓ‰ÒÚËÎÍÛ.

é·‡˘‡ÈÚÂÒ¸ Ò Á‡Ì‡‚ÂÒÓ˜Ì˚ÏË Ú͇ÌflÏË Ò

ÓÒÓ·ÂÌÌÓÈ ÓÒÚÓÓÊÌÓÒÚ¸˛. ëÌËÏËÚ Í˛˜ÍË ËÎË

Á‡‚flÊËÚ Ëı ‚ ϯÓÍ ËÎË ÒÂÚÍÛ.

40

132996840•rus.qxd 19-10-2001 14:10 Pagina 40

Картинка с сайта: emanuals.org

êʇ‚˜Ë̇: „Ófl˜ËÈ ‡ÒÚ‚Ó ÓÍÒ‡ÎËÌÓ‚ÓÈ ÒÓÎË ËÎË

— ÊˉÍË ÏÓ˛˘Ë Ò‰ÒÚ‚‡, Ô‰̇Á̇˜ÂÌÌ˚Â

ıÓÎÓ‰ÌÓ Ò‰ÒÚ‚Ó ‰Îfl ‚˚‚‰ÂÌËfl ÔflÚÂÌ

‰Îfl ÌËÁÍÓÚÂÏÔÂ‡ÚÛÌ˚ı ÔÓ„‡ÏÏ ÒÚËÍË

ʇ‚˜ËÌ˚. ÅÛ‰¸Ú ÓÒÚÓÓÊÌ˚ÏË ÒÓ ÒÚ‡˚ÏË

(χÍÒ. ÚÂÏÔÂ‡ÚÛ‡ 60°ë) ‰Îfl ‚ÒÂı ÚËÔÓ‚ Ú͇ÌË,

ÔflÚ̇ÏË ʇ‚˜ËÌ˚, Ú‡Í Í‡Í ÒÚÛÍÚÛ‡ ˆÂÎβÎÓÁ˚

ËÎË cÔˆˇθÌ˚ ÏÓ˛˘Ëe Ò‰ÒÚ‚‡ ‰Îfl ¯ÂÒÚË.

·˚· ÔÓ‚ÂʉÂ̇ Ë Ú̸͇ ÏÓÊÂÚ ÔÓ‚‡Ú¸Òfl.

åÓ˛˘Â Ò‰ÒÚ‚Ó Ë ‰Ó·‡‚Íi ‰ÓÎÊÌ˚ Á‡„ÛʇڸÒfl

èflÚ̇ ÔÎÂÒÂÌË: Ó·‡·ÓÚ‡ÈÚ ÓÚ·ÂÎË‚‡ÚÂÎÂÏ,

‰Ó ̇˜‡Î‡ ÔÓ„‡ÏÏ˚ ÒÚËÍË ‚ ÒÔˆˇθÌ˚ ÓÚÒÂÍË

Ú˘‡ÚÂθÌÓ ÔÓÔÓÎÓ˘ËÚ (ÚÓθÍÓ ‰Îfl ·ÂÎÓ„Ó Ë

‰ÓÁ‡ÚÓ‡.

ˆ‚ÂÚÌÓ„Ó ·Âθfl, ÛÒÚÓÈ˜Ë‚Ó„Ó Í ıÎÓÛ).

èË ËÒÔÓθÁÓ‚‡ÌËË ÍÓ̈ÂÌÚËÓ‚‡ÌÌ˚ı

í‡‚flÌ˚ ÔflÚ̇: Ò΄͇ Ó·‡·ÓÚ‡ÈÚ Ï˚ÎÓÏ, ‡

ÔÓÓ¯ÍÓobraznyh ËÎË ÊˉÍËı ÏÓ˛˘Ëı Ò‰ÒÚ‚

Á‡ÚÂÏ ‡ÒÚ‚ÓfiÌÌ˚Ï ÓÚ·ÂÎË‚‡ÚÂÎÂÏ (ÚÓθÍÓ ‰Îfl

ÌÂÓ·ıÓ‰ËÏÓ ‚˚·i‡Ú¸ ÔÓ„‡ÏÏÛ ·ÂÁ

·ÂÎÓ„Ó ·Âθfl, ÛÒÚÓÈ˜Ë‚Ó„Ó Í ıÎÓÛ).

Ô‰‚‡ËÚÂθÌÓÈ ÒÚËÍË.

RUSSKIJ

ò‡ËÍÓ‚˚ Û˜ÍË Ë ÍÎÂÈ: ÒÏÓ˜ËÚ ‡ˆÂÚÓÌÓÏ (*),

ëÚË‡Î¸Ì‡fl χ¯Ë̇ Ó·ÓÛ‰Ó‚‡Ì‡ ÒËÒÚÂÏoj

ÔÓÏÓÍÌËÚ ÔflÚ̇, ‡ÒÒÚÂÎË‚ Ú̸͇ ̇ Ïfl„ÍÛ˛

ˆËÍÛÎflˆËË, ÍÓÚÓ‡fl Ó·ÂÒÔ˜˂‡ÂÚ Ì‡ËÎÛ˜¯ÂÂ

ÔÓ‰ÒÚËÎÍÛ.

ËÒÔÓθÁÓ‚‡ÌË ÍÓ̈ÂÌÚËÓ‚‡ÌÌ˚ı ÏÓ˛˘Ëı Ò‰ÒÚ‚.

É۷̇fl ÔÓχ‰‡: ÒÏÓ˜ËÚ ‡ˆÂÚÓÌÓÏ, Í‡Í Û͇Á‡ÌÓ

ËˉÍÓ ÏÓ˛˘Â Ò‰ÒÚ‚Ó sleduet zalivatw

‚˚¯Â, Á‡ÚÂÏ Ó·‡·ÓÚ‡ÈÚ ÔflÚ̇ ÒÔËÚÓÏ. ëΉ˚ ̇

neposredstvenno ÔÂ‰ ̇˜‡ÎÓÏ ÔÓ„‡ÏÏ˚ ‚

·ÂÎ˚ı Ú͇Ìflı Ó·‡·ÓÚ‡ÈÚ ÓÚ·ÂÎË‚‡ÚÂÎÂÏ.

ÓÚÒÂÍ ‰ÓÁ‡ÚÓ‡ ÏÓ˛˘Â„Ó Ò‰ÒÚ‚‡.

ä‡ÒÌÓ ‚ËÌÓ: Á‡ÏÓ˜ËÚÂ Ò ÏÓ˛˘ËÏ Ò‰ÒÚ‚ÓÏ,

ÜˉÍË ‰Ó·‡‚ÍË ‰Îfl ÒÏfl„˜ÂÌËfl ËÎË

ÔÓÔÓÎÓ˘ËÚÂ Ë Ó·‡·ÓÚ‡ÈÚ ÛÍÒÛÒÌÓÈ ËÎË

̇Í‡ıχÎË‚‡ÌËfl ·Âθfl ‰ÓÎÊÌ˚ Á‡ÎË‚‡Ú¸Òfl ‚

ÎËÏÓÌÌÓÈ ÍËÒÎÓÚÓÈ, ÔÓÒΠ˜Â„Ó ÔÓÔÓÎÓ˘ËÚÂ.

ÓÚÒÂÍ, Ó·ÓÁ̇˜ÂÌÌ˚È ÒËÏ‚ÓÎÓÏ ‰Ó ̇˜‡Î‡

ëΉ˚ Ó·‡·ÓÚ‡ÈÚ ÓÚ·ÂÎË‚‡ÚÂÎÂÏ.

ÔÓ„‡ÏÏ˚ ÒÚËÍË.

óÂÌË·: ‚ Á‡‚ËÒËÏÓÒÚË ÓÚ ÒÓÒÚ‡‚‡ ˜ÂÌËÎ,

ÑÓÁËÓ‚ÍÛ ‰Ó·‡‚ÓÍ sleduet iskatw ‚

ÒÏÓ˜ËÚ ÔflÚÌÓ Ò̇˜‡Î‡ ‡ˆÂÚÓÌÓÏ (*), Á‡ÚÂÏ

ÂÍÓÏẨ‡ˆËflı ËÁ„ÓÚÓ‚ËÚÂÎfl.

ÛÍÒÛÒÌÓÈ ÍËÒÎÓÚÓÈ. ëΉ˚ ̇ ·ÂÎ˚ı Ú͇Ìflı

ç Ô‚˚¯‡ÈÚ ÓÚÏÂÚÍÛ “MAX” ‰ÓÁ‡ÚÓ‡.

Ó·‡·ÓÚ‡ÈÚ ÓÚ·ÂÎË‚‡ÚÂÎÂÏ Ë Ú˘‡ÚÂθÌÓ

ÔÓÔÓÎÓ˘ËÚÂ.

äÓ΢ÂÒÚ‚Ó ËÒÔÓθÁÛÂÏÓ„Ó

èflÚ̇ „Û‰Ó̇: Ò̇˜‡Î‡ Ó·‡·ÓÚ‡ÈÚÂ

ÔflÚÌÓ‚˚‚Ó‰ËÚÂÎÂÏ, ÒÔËÚÓÏ ËÎË ·ÂÌÁËÌÓÏ, ÔÓÒÎÂ

ÏÓ˛˘Â„Ó Ò‰ÒÚ‚‡

˜Â„Ó ÒÔˆˇθÌÓÈ ÏÓ˛˘ÂÈ Ô‡ÒÚÓÈ.

íËÔ Ë ÍÓ΢ÂÒÚ‚Ó ÏÓ˛˘Â„Ó Ò‰ÒÚ‚‡ Á‡‚ËÒflÚ ÓÚ

(*) Ì ÔÓθÁÛÈÚÂÒ¸ ‡ˆÂÚÓÌÓÏ ‰Îfl Ó·‡·ÓÚÍË

ÚËÔ‡ Ú͇ÌË, Á‡„ÛʇÂÏÓ„Ó ÍÓ΢ÂÒÚ‚‡, ÒÚÂÔÂÌË

ËÒÍÛÒÒÚ‚ÂÌÌÓ„Ó ¯fiÎ͇

Á‡„flÁÌÂÌËfl ·Âθfl Ë ÓÚ ÒÚÂÔÂÌË ÊfiÒÚÍÓÒÚË

ËÒÔÓθÁÛÂÏÓÈ ‚Ó‰˚.

åÓ˛˘Ë Ò‰ÒÚ‚‡ Ë ‰Ó·‡‚ÍË

ÜfiÒÚÍÓÒÚ¸ ‚Ó‰˚ iÁmeråetså v Ú‡Í Ì‡Á˚‚‡ÂÏ˚h

«gradusah». àÌÙÓχˆËfl Ó Ωestkosti vody ÏÓÊÂÚ

ïÓӯˠÂÁÛθڇÚ˚ ÒÚËÍË Á‡‚ËÒflÚ ÓÚ ‚˚·Ó‡

·˚Ú¸ ÔÓÎÛ˜Â̇ ‚ ÒÔˆˇθÌ˚ı ÒÎÛÊ·‡ı ËÎË ‚

ÏÓ˛˘Â„Ó Ò‰ÒÚ‚‡ Ë ÓÚ Â„Ó Ô‡‚ËθÌÓÈ

mestnom municipalitete. ëΉÛÈÚ ËÌÒÚÛ͈ËflÏ

‰ÓÁËÓ‚ÍË. V to Ωe vremå, v celåh zaxity

ËÁ„ÓÚÓ‚ËÚÂÎfl ÏÓ˛˘Â„Ó Ò‰ÒÚ‚‡ ÔÓ ‰ÓÁËÓ‚ÍÂ.

okruΩaæxej sredy izbegajte peredozirovki

moæxih sredstv, Ôoskolwku nÂÒÏÓÚfl ̇

àÒÔÓθÁÛÈÚ ÏÂ̸¯Â ÍÓ΢ÂÒÚ‚Ó ÏÓ˛˘Â„Ó

·ËÓ‡Á·„‡ÂÏÓÒÚ¸, ÏÓ˛˘Ë Ò‰ÒÚ‚‡ ÒÓ‰ÂÊ‡Ú ‚

Ò‰ÒÚ‚‡, ÂÒÎË:

Ò· ˝ÎÂÏÂÌÚ˚, ÒÔÓÒÓ·Ì˚ ̇Û¯ËÚ¸ ıÛÔÍÓÂ

— Ç˚ ÒÚË‡ÂÚ Ì·Óθ¯Ó ÍÓ΢ÂÒÚ‚Ó ·Âθfl

˝ÍÓÎӄ˘ÂÒÍÓ ‡‚ÌÓ‚ÂÒË ‚ ÔËÓ‰Â.

— ·Âθfi Ì ӘÂ̸ „flÁÌÓÂ

Ç˚·Ó ÏÓ˛˘Â„Ó Ò‰ÒÚ‚‡ Á‡‚ËÒËÚ ÓÚ ÚËÔ‡ Ú͇ÌË

— ‚Ó ‚ÂÏfl ÒÚËÍË Ó·‡ÁÛÂÚÒfl ÏÌÓ„Ó ÔÂÌ˚.

(ÚÓÌÍË Ú͇ÌË, ¯ÂÒÚ¸, ıÎÓÔÓÍ Ë Ú.‰.), ˆ‚ÂÚ‡,

ÚÂÏÔÂ‡ÚÛ˚ ÒÚËÍË Ë ÒÚÂÔÂÌË Á‡„flÁÌÂÌËfl.

Ç ˝ÚÓÈ ÒÚË‡Î¸ÌÓÈ Ï‡¯ËÌ ÏÓÊÌÓ ËÒÔÓθÁÓ‚‡Ú¸

É‡‰ÛÒ˚ ÊfiÒÚÍÓÒÚË ‚Ó‰˚

‚Ò ÚËÔ˚ ÏÓ˛˘Ëı Ò‰ÒÚ‚, prigodnyh dlå

stirki v stiralwnyh maßinah-avtomatah,

Ëϲ˘ËxÒfl ‚ ÔÓ‰‡ÊÂ:

É‡‰ÛÒ˚

ìÓ‚Â̸

ï‡‡ÍÚÂËÒÚË͇

— ÔÓÓ¯ÍÓobraznye ÏÓ˛˘Ë Ò‰ÒÚ‚‡ ‰Îfl ‚ÒÂı

ÊfiÒÚÍÓÒÚË

ÌÂψÍËÂ

Ù‡ÌˆÛÁÒÍËÂ

ÚËÔÓ‚ Ú͇ÌÂÈ,

°dH

°T.H.

— ÔÓÓ¯ÍÓobraznye ÏÓ˛˘Ë Ò‰ÒÚ‚‡ ‰Îfl ÚÓÌÍËı

1

Ïfl„͇fl

00-07

0,0-15

Ú͇ÌÂÈ (χÍÒ. ÚÂÏÔÂ‡ÚÛ‡ 60°ë) Ë ¯ÂÒÚË.

2

Ò‰Ìflfl

08-14

16-25

3

ÊfiÒÚ͇fl

15-21

26-37

4

Ó˜Â̸ ÊfiÒÚ͇fl

‚˚¯Â 21

‚˚¯Â 37

41

132996840•rus.qxd 19-10-2001 14:10 Pagina 41

Картинка с сайта: emanuals.org

Kak polwzovatwså

maßinoj

èÂ‰ ̇˜‡ÎÓÏ ˝ÍÒÔÎÛ‡Ú‡ˆËË Ï‡¯ËÌ˚ ‚Íβ˜ËÚÂ

ÔÓ„‡ÏÏÛ ÒÚËÍË ·ÂÁ ·Âθfl ÔË ÚÂÏÔÂ‡ÚÛÂ

60°C, ˜ÚÓ·˚ ÔÓ˜ËÒÚËÚ¸ ·‡‡·‡Ì Ë ‚ÒÂ

‚ÌÛÚÂÌÌË ˝ÎÂÏÂÌÚ˚ χ¯ËÌ˚.

Pri ™tom v

otdelenie dozatora “Osnovnaå stirka” sleduet

nasypatw 100 g stiralwnogo poroßka. Teperw

moΩno vypolnitw pervuæ stirku.

1. Zagruzka maßiny

éÚÍÓÈÚ Á‡„ÛÁÓ˜Ì˚È Î˛Í.

èÓÎÓÊËÚ ·Âθfi ‚ χ¯ËÌÛ, ‚¢¸ Á‡ ‚¢¸˛, ͇Í

ÏÓÊÌÓ ·ÓΠ‡‚ÌÓÏÂÌÓ.

ç ÏÌËÚÂ Ë Ì ÍÓÏ͇ÈÚ „Ó.

2. Dozirovanie stiralwnogo

poroßka

Ç˚‰‚Ë̸Ú dozator stiralwnogo poroßka.

Otmerwte nuΩnoe koli©estvo stiralwnogo

poroßka, u©ityvaå ves stiraemogo belwå.

á‡Ò˚Ô¸Ú ÔÓÓ¯ÓÍ ‚ ‰ÓÁ‡ÚÓ, ‚ ÓÚÒÂÍ .

Esli estw neobhodimostw v predvaritelwnoj

stirke, to ©astw poroßka zasypwte v

otdelenie s obozna©eniem .

3. Dobavki dlå poloskaniå

Dobavki dlå poloskaniå sleduet nalitw v

otdelenie s obozna©eniem . Ne prevyßajte

dozirovku. Zadvinwte dozator na mesto.

42

P0004

44.. ÇÇÍÍÎβ˛˜˜ËËÚÚ Ïχ‡¯¯ËËÌÌÛÛ,, Ì̇‡Êʇ‡‚‚ ÍÍÌÌÓÓÔÔÍÍÛÛ

ÇÇääãã//ÇÇõõääãã

ᇄÓËÚÒfl ÒÓÓÚ‚ÂÚÒÚ‚Û˛˘‡fl ·ÏÔ‡.

ÖÒÎË ÒÂÎÂÍÚÓ ÔÓ„‡ÏÏ Ì‡ıÓ‰ËÚÒfl ‚ ÔÓÎÓÊÂÌËË

“0”, ̇ ‰ËÒÔΠÔÓfl‚flÚÒfl ÚË ÏË„‡˛˘Ë ÎËÌËË.

ÖÒÎË ÒÂÎÂÍÚÓ ÔÓ„‡ÏÏ Ì‡ıÓ‰ËÚÒfl ̇

ÔÓ„‡ÏÏÂ, ÚÓ Ì‡ ‰ËÒÔΠÔÓfl‚ËÚÒfl ÏË„‡˛˘ËÈ

ÌÓθ.

55.. ÇÇ˚˚··ÓÓ ÌÌÂÂÓÓ··ııÓÓ‰‰ËËÏÏÓÓÈÈ ÔÔÓÓ„„‡‡ÏÏÏÏ˚˚

èÂ‚‰ËÚ ÒÂÎÂÍÚÓ ‚ ÌÂÓ·ıÓ‰ËÏÓÂ

ÔÓÎÓÊÂÌËÂ.

ᇄÓflÚÒfl ·ÏÔ˚, ÒÓÓÚ‚ÂÚÒÚ‚Û˛˘Ë هÁ‡Ï,

ÒÓÒÚ‡‚Îfl˛˘ËÏ ÔÓ„‡ÏÏÛ, ‡ ̇ ‰ËÒÔÎÂÂ

ÔÓfl‚ËÚÒfl ÔÓ‰ÓÎÊËÚÂθÌÓÒÚ¸ ÔÓ„‡ÏÏ˚.

66.. ÇÇ˚˚··ÓÓ ÒÒÍÍÓÓÓÓÒÒÚÚËË ÓÓÚÚÊÊËËÏχ‡ ËËÎÎËË

ÙÙÛÛÌÌÍ͈ˆËËËË

ç‡ÊÏËÚ ÍÌÓÔÍÛ ‰Îfl ‚˚·Ó‡ ÌÂÓ·ıÓ‰ËÏÓÈ

ÒÍÓÓÒÚË ÓÚÊËχ, ËÎË Ê ÙÛÌ͈ËË , ÔÓÒÎÂ

˜Â„Ó Á‡„ÓËÚÒfl ÒÓÓÚ‚ÂÚÒÚ‚Û˛˘‡fl ·ÏÔ‡.

132996840•rus.qxd 19-10-2001 14:10 Pagina 42

—

0

E

95˚

G

F

60˚

60˚

D

E

C

40˚

B

40˚

A

30˚

30˚

60˚

E

40˚

40˚

40˚

30˚

filwtr

30˚

40˚

P1018

P1019

Картинка с сайта: emanuals.org

77.. ÇÇ˚˚··ÓÓ ÌÌÂÂÓÓ··ııÓÓ‰‰ËËÏÏÓÓÈÈ ‚‚‡‡ÏÏ

ÖÒÎË Ê ·˚· ‚˚·‡Ì‡ Á‡‰ÂÊ͇ ‚Íβ˜ÂÌËfl, ÚÓ

χ¯Ë̇ ̇˜ÌÂÚ Ó·‡ÚÌ˚È ÓÚÒ˜ÂÚ. ç‡ ‰ËÒÔÎÂÂ

ÙÙÛÛÌÌÍ͈ˆËËËË

ÔÓfl‚ËÚÒfl ‚ÂÏfl Á‡‰ÂÊÍË ËÎË ÊÂ

ç‡ÊÏËÚ ӉÌÛ ËÎË ÌÂÒÍÓθÍÓ ÌÂÓ·ıÓ‰ËÏ˚ı ‚‡Ï

ÔÓ‰ÓÎÊËÚÂθÌÓÒÚ¸ ÔÓ„‡ÏÏ˚.

ÙÛÌ͈ËÈ, ÔÓÒΠ˜Â„Ó Á‡„ÓflÚÒfl ÒÓÓÚ‚ÂÚÒÚ‚Û˛˘ËÂ

ËÏ Î‡ÏÔ˚.

RUSSKIJ

1100.. ääÓÓÌ̈ˆ ÔÔÓÓ„„‡‡ÏÏÏÏ˚˚

凯Ë̇ ‚˚Íβ˜‡ÂÚÒfl ‡‚ÚÓχÚ˘ÂÒÍË. ÖÒÎË

88.. ÇÇ˚˚··ÓÓ ÔÔÛÛÒÒÍ͇‡ ÒÒ ÁÁ‡‡‰‰ÂÂÊÊÍÍÓÓÈÈ

·˚· ‚˚·‡Ì‡ ÙÛÌ͈Ëfl (‚Ó‰‡ ‚ ·‡ÍÂ), ÚÓ

·Û‰ÂÚ ÏË„‡Ú¸ ·ÏÔ‡ ÍÌÓÔÍË èìëä/èÄìáÄ, ‡

ÖÒÎË ÌÂÓ·ıÓ‰ËÏÓ ‚Íβ˜ËÚ¸ ÒÚË‡Î¸ÌÛ˛ χ¯ËÌÛ

·ÏÔ‡ ÍÓ̈‡ ÔÓ„‡ÏÏ˚ ·Û‰ÂÚ ÔÓ‰ÓÎʇڸ

‚ ÚÓ˜ÌÓ ÓÔ‰ÂÎfiÌÌÓ ‚ÂÏfl,

ÔÔ‰‰ Ì̇‡Êʇ‡ÚÚËËÂÂÏÏ

„ÓÂÚ¸, Ò˄̇ÎËÁËÛfl, ˜ÚÓ ÌÂÓ·ıÓ‰ËÏÓ ÒÎËÚ¸

ÍÍÌÌÓÓÔÔÍÍËË èèììëëää//èèÄÄììááÄÄ

ÌÂÓ·ıÓ‰ËÏÓ ‚˚·‡Ú¸

‚Ó‰Û ‰Ó ÓÚÍ˚ÚËfl β͇. ç‡ ‰ËÒÔΠÔÓfl‚ËÚÒfl

‚ÂÏfl Á‡‰ÂÊÍË ÔË ÔÓÏÓ˘Ë ÍÌÓÔÍË . ÇÂÏfl

ÌÓθ. Ç ÍÓ̈ ÔÓ„‡ÏÏ˚ (ÔÓÒΠÒÎË‚‡) ̇

Á‡‰ÂÊÍË ÔÓfl‚ËÚÒfl ̇ ‰ËÒÔΠ̇ 3 ÒÂÍÛ̉˚,

‰ËÒÔΠÔÓfl‚ËÚÒfl ÏË„‡˛˘ËÈ ÌÓθ. ã˛Í ÏÓÊÌÓ

ÔÓÒΠ˜Â„Ó ‚ÌÓ‚¸ ·Û‰ÂÚ ÔÓ͇Á˚‚‡Ú¸Òfl

·Û‰ÂÚ ÓÚÍ˚Ú¸ ÔÓÒΠÚÓ„Ó, Í‡Í ÔÓ„‡ÒÌÂÚ

ÔÓ‰ÓÎÊËÚÂθÌÓÒÚ¸ ÔÓ„‡ÏÏ˚. Pri naΩatii

ÒÓÓÚ‚ÂÚÒÚ‚Û˛˘‡fl ·ÏÔ‡.

ÍÌÓÔÍË èìëä/èÄìáÄ, χ¯Ë̇ ̇˜ÌfiÚ Ó·‡ÚÌ˚È

ÓÚÒ˜fiÚ ‚ÂÏÂÌË.

ê‡Á·ÎÓÍËÓ‚‡ÌË β͇ Ò˄̇ÎËÁËÛÂÚÒfl Ú‡ÍÊ Ë

·ÏÔÓÈ ÍÓ̈‡ ÔÓ„‡ÏÏ˚ , ÍÓÚÓ‡fl ‰ÓÎÊ̇

„ÓÂÚ¸.

èÓ‚ÂÌËÚ ÒÂÎÂÍÚÓ ÔÓ„‡ÏÏ ‚ ÔÓÎÓÊÂÌË é.

Ç˚Íβ˜ËÚ χ¯ËÌÛ Ì‡Ê‡ÚËÂÏ ÍÌÓÔÍË Çäã/Çõäã

.

Vynwte belwë.

èÓ‚ÂÌËÚ ·‡‡·‡Ì ‚Û˜ÌÛ˛, ˜ÚÓ·˚ ۷‰ËÚ¸Òfl,

˜ÚÓ ÓÌ ÔÛÒÚ, Ú‡Í Í‡Í Á‡·˚Ú˚ Ô‰ÏÂÚ˚ ÏÓ„ÛÚ

ËÒÔÓÚËÚ¸Òfl (̇Ô. ÒÂÒÚ¸) ËÎË Ê ÔÓÎËÌflÚ¸ ÔË

ÒÚËÍ ·ÂÎÓ„Ó ·Âθfl.

ÇÓ ‚ÂÏfl Á‡‰ÂÊÍË ÏÓÊÌÓ ‰Ó·‡‚ÎflÚ¸ ‚ χ¯ËÌÛ

éÚÓÊÏËÚ ‚Ò ̇ʇÚ˚ ÍÌÓÔÍË.

·ÂθÂ:

èÓÒΠÁ‡‚Â¯ÂÌËfl ‡·ÓÚ˚ ÂÍÓÏẨÛÂÏ ‚˚ÌÛÚ¸

• ̇ÊÏËÚ ÍÌÓÔÍÛ èìëä/èÄìáÄ

‚ËÎÍÛ ËÁ ÓÁÂÚÍË Ë Á‡Í˚Ú¸ Í‡Ì.

• Á‡„ÛÁËÚ ·ÂθÂ

éÒÚ‡‚¸ÚÂ Î˛Í ÔËÓÚÍ˚Ú˚Ï ‰Îfl ‚ÂÌÚËÎflˆËË

• Á‡ÍÓÈÚ Á‡„ÛÁÓ˜Ì˚È Î˛Í Ë ‚ÌÓ‚¸ ̇ÊÏËÚÂ

χ¯ËÌ˚.

ÍÌÓÔÍÛ èìëä/èÄìáÄ

99.. ç燇˜˜‡‡ÎÎÓÓ‡‡··ÓÓÚÚ˚˚ ÔÔÓÓ„„‡‡ÏÏÏÏ˚˚

ç‡ÊÏËÚ ÍÌÓÔÍÛ èìëä/èÄìáÄ , ˜ÚÓ·˚

‚Íβ˜ËÚ¸ ÔÓ„‡ÏÏÛ. ᇄÓËÚÒfl ·ÏÔ‡ ̇ βÍÂ,

ÓÁ̇˜‡fl, ˜ÚÓ Î˛Í Á‡·ÎÓÍËÓ‚‡Ì. ÅÛ‰ÂÚ „ÓÂÚ¸

Î˯¸ ÚÓθÍÓ Î‡ÏÔ‡, ÒÓÓÚ‚ÂÚÒÚ‚Û˛˘‡fl ÚÓÈ Ù‡ÁÂ

ÒÚËÍË, ÍÓÚÓÛ˛ ‚˚ÔÓÎÌflÂÚ Ï‡¯Ë̇. ã˛Í

Á‡·ÎÓÍËÓ‚‡Ì, Ë „ÓËÚ ÒÓÓÚ‚ÂÚÒÚ‚Û˛˘‡fl ·ÏÔ‡.

Ç˚ÔÓÎÌÂÌË ÔÓ„‡ÏÏ˚ ̇˜‡ÎÓÒ¸.

43

132996840•rus.qxd 19-10-2001 14:10 Pagina 43

Картинка с сайта: emanuals.org

í퇇··ÎÎËˈˆ‡‡ ÔÔÓÓ„„‡‡ÏÏÏÏ

èèÓÓ„„‡‡ÏÏÏÏ˚˚ ÒÒÚÚËËÍÍËË

èèÓÓ„„‡‡ÏÏÏχ‡//

Ñч‡ÌÌÌÌ˚˚‡‡ÒÒııÓÓ‰‰‡‡**

VozmoΩnye

ééÔÔËËÒÒ‡‡ÌÌËËÂÂ

å凇ÍÍÒÒ..

ëëÂÂÍÍÚÚÓÓ ííÍ͇‡Ì̸¸

ííÂÂÏÏÔÔ‡‡——

d

ÓÓÔÔÓÓÎÎÌÌËËÚÚÂÂÎθ¸ÌÌ

ye

ÔÔÓÓ„„‡‡ÏÏÏÏ˚˚

Ì̇‡„„ÛÛÁÁÍ͇‡

ùùÎÎÂÂÍÍÚÚ..

ÇÇÓÓ‰‰‡‡,,

ÇÇÂÂÏÏflfl,,

ÚÚÛÛ‡‡

ÙÙÛÛÌÌÍ͈ˆËËËË

ÍÍÇÇÚÚ˜˜

ÎÎ

ÏÏËËÌÌ..

ÅÂÎÓÂ

ëÚË͇ ÔË 95°C

ÉÉÓÓÎÎÛÛ··ÓÓÈÈ

95°

ıÎÓÔ˜‡ÚÓ·Ûχ

3 ÔÓÎÓÒ͇ÌËfl

4,5 Í„.

1,6 46 151

ÊÌÓ ·Âθfi

é·˚˜Ì˚È ÓÚÊËÏ

BIO

ëÚË͇ ÔË 60°C

ëÚÓÈÍÓÂ

ÉÉÓÓÎÎÛÛ··ÓÓÈÈ

60° **

3 ÔÓÎÓÒ͇ÌËfl

4,5 Í„.

0,76 43 133

ˆ‚ÂÚÌÓ ·Âθfi

é·˚˜Ì˚È ÓÚÊËÏ

BIO

ëÚË͇ ÔË 30°-40°C

çÂÒÚÓÈÍÓÂ

ËÎË Ê ıÓÎӉ̇fl

ÉÉÓÓÎÎÛÛ··ÓÓÈÈ

30°-40°

4,5 Í„.

0,5 43 128

ˆ‚ÂÚÌÓ ·Âθfi

3 ÔÓÎÓÒ͇ÌËfl

BIO

é·˚˜Ì˚È ÓÚÊËÏ

ëÚË͇ ÔË 30°-40°-

60°C ËÎË Ê ıÓÎӉ̇fl

ÜÜfifiÎÎÚÚ˚˚ÈÈ

30°-40°

ëËÌÚÂÚË͇ 1,5 Í„.

0,65 50 92

3 ÔÓÎÓÒ͇ÌËfl

60°

BIO

äÓÓÚÍËÈ ÓÚÊËÏ

ëÚË͇ ÔË 30°-40°C

óófifiÌÌ˚˚ÈÈ

30°-40°

íÓÌÍË Ú͇ÌË 1,5 Í„.

3 ÔÓÎÓÒ͇ÌËfl

0,40 50 64

äÓÓÚÍËÈ ÓÚÊËÏ

ëÚË͇ ÔË 30°-40°C

ËÎË Ê ıÓÎӉ̇fl

óófifiÌÌ˚˚ÈÈ

òÂÒÚ¸

1 Í„.

0,35 45 56

30°-40°

3 ÔÓÎÓÒ͇ÌËfl

äÓÓÚÍËÈ ÓÚÊËÏ

* чÌÌ˚ Á̇˜ÂÌËfl ‡ÒıÓ‰‡ fl‚Îfl˛ÚÒfl ÔË·ÎËÁËÚÂθÌ˚ÏË Ë Á‡‚ËÒflÚ ÓÚ ÍÓ΢ÂÒÚ‚‡ Ë ÚËÔ‡ ·Âθfl, ‚Ó‰˚

Ë ÚÂÏÔÂ‡ÚÛ˚ ÓÍÛʇ˛˘ÂÈ Ò‰˚. ùÚË ‰‡ÌÌ˚ ÓÚÌÓÒflÚÒfl Í Ò‡ÏÓÈ ÚfiÔÎÓÈ ‚Ó‰Â, ‡Á¯fiÌÌÓÈ ‰Îfl

͇ʉÓÈ ÔÓ„‡ÏÏ˚. Ñlå hlopka, oni otnosåtså k koli©estvu v 4 kg.

**èÓ„‡Ïχ ‰Îfl ˆ‚ÂÚÌÓ„Ó ıÎÓÔ˜‡ÚÓ·ÛχÊÌÓ„Ó ·Âθfl 60°C s zagruzkoj 4 kg belwå — ˝ÚÓ Òڇ̉‡Ú̇fl

ÔÓ„‡Ïχ, Ô‡‡ÏÂÚ˚ ÍÓÚÓÓÈ ÔË‚Ó‰flÚÒfl ̇ ˝ÚËÍÂÚÍÂ, ‚ ÒÓÓÚ‚ÂÚÒÚ‚ËË Ò ÌÓÏÓÈ 92/75/Öùë.

ùùÍÍÓÓÌÌÓÓÏÏËËflfl ˝˝ÎÎÂÂÍÍÚÚÓÓ˝˝ÌÌ„„ËËËË

ÑÎfl ıÎÓÔ˜‡ÚÓ·ÛχÊÌÓ„Ó ËÎË ÒËÌÚÂÚ˘ÂÒÍÓ„Ó ·Âθfl Ò Ì·Óθ¯ÓÈ ËÎË Ò‰ÌÂÈ ÒÚÂÔÂ̸˛ Á‡„flÁÌÂÌÌÓÒÚË

ÂÍÓÏẨÛÂÏ ËÒÔÓθÁÓ‚‡Ú¸ ÒÓÓÚ‚ÂÚÒÚ‚Û˛˘Û˛ ˝ÍÓÌÓÏ˘ÌÛ˛ ÔÓ„‡ÏÏÛ “Ö”, ÍÓÚÓ‡fl ‚ β·ÓÏ ÒÎÛ˜‡Â

Ó·ÂÒÔ˜ËÚ ıÓӯˠÂÁÛθڇÚ˚ ÒÚËÍË Ò ˝ÍÓÌÓÏËÂÈ ˝ÌÂ„ËË ÔË·ÎËÁËÚÂθÌÓ Ì‡ 30%.

44

132996840•rus.qxd 19-10-2001 14:10 Pagina 44

Оглавление

    Аннотации для Стиральной Машиной Electrolux EWS 1046 в формате PDF

    Топ 10 инструкций

    Другие инструкции

    Источник

    ELECTROLUX

    Loading…

    E

    • EWS10010W2
    • EWS10012W
    • EWS10053
    • EWS1007
    • EWS10170W3
    • EWS10202
    • EWS10304
    • EWS103410A
    • EWS10400W
    • EWS10410W2
    • EWS10412W
    • EWS10462
    • EWS10470S2
    • EWS10470W2
    • EWS10503
    • EWS105210A4
    • EWS105215A2
    • EWS1052EDU
    • EWS105415A
    • EWS1054EEU
    • EWS1054EHU2
    • EWS1054SDU3
    • EWS1056
    • EWS1056CDU2
    • EWS1056EGU2
    • EWS10570W2
    • EWS106110W5
    • EWS10612W
    • EWS1062
    • EWS1062NDU2
    • EWS106410S3
    • EWS106410W6
    • EWS1064EEW3
    • EWS1064SDU3
    • EWS10670W2
    • EWS10710W
    • EWS10712W
    • EWS1074
    • EWS1074SDU
    • EWS1076
    • EWS1076CDU2
    • EWS10770W3
    • EWS1105
    • EWS11056EDU
    • EWS11256EDU
    • EWS11600W
    • EWS1240
    • EWS12410W
    • EWS1247
    • EWS12470W2
    • EWS125410A4
    • EWS 125416 A3
    • EWS125417A
    • EWS 1254 EDU2
    • EWS1254EEU
    • EWS 1254 EGU
    • EWS1254SDU2
    • EWS 1256 COU3
    • EWS 1256 EGU2
    • EWS 12610 W
    • EWS12612W
    • EWS126410W4
    • EWS 1264 EDW6
    • EWS 1264 NUU
    • EWS 1264 SAU3
    • EWS1264SDU3
    • EWS 1264 SMU
    • EWS 126510 W4
    • EWS 126540 W4
    • EWS 1266 CI5
    • EWS 1266 COU
    • EWS1266EDW5
    • EWS1266FDW2
    • EWS 12670 W
    • EWS1274SAU
    • EWS1274SDU2
    • EWS 1274 SOU
    • EWS 1274 SUU
    • EWS 1276CIU
    • EWS 1276 COU3
    • EWS 1277
    • EWS 12770 W2
    • EWS 12971 W2
    • EWS 1476 FDW
    • EWS 1477 FDW5
    • EWS 14971 W2
    • EWS 31054 EDU
    • EWS 31254 EDU
    • EWS 31256 EDU
    • EWS 6170 W
    • EWS 7146 EDU
    • EWS 7170 W
    • EWS 8070 W3
    • EWS 8170 W
    • EWS 83210 A2
    • EWS 85110 A2
    • EWS 85210 A2
    • EWS 86110W5
    • EWS 900
    • EWS 900S2

    Loading…

    Loading…

    Nothing found

    EWS1046

    Instruction Booklet

    25 pgs799.85 Kb0

    User Manual [ru]

    26 pgs772.14 Kb1

    Table of contents

    Loading…

    …

    ELECTROLUX User Manual [ru]

    Specifications and Main Features

    Frequently Asked Questions

    User Manual

    ELECTROLUX EWS1046 User Manual

    Картинка с сайта: manualmachine.com

    Картинка с сайта: manualmachine.com

    Картинка с сайта: manualmachine.com

    Картинка с сайта: manualmachine.com

    Картинка с сайта: manualmachine.com

    Картинка с сайта: manualmachine.com

    Картинка с сайта: manualmachine.com

    Картинка с сайта: manualmachine.com

    Loading…

    + 18 hidden pages

    You need points to download manuals.

    1 point = 1 manual.

    You can buy points or you can get point for every manual you upload.

    Buy points

    Upload your manuals

    Источник

    Инструкция по эксплуатации для стиральной машины Electrolux EWC

    Комплектующие для стиральной машины

    Тэны

    Модель Фото

    Тэн для стиральной машины 1950 W 230 мм с отверстием (46142) Thermowatt

    Подставки

    Модель Фото

    Антивибрационные подставки для стиральной машины SKL

    Антивибрационные подставки для стиральной машины

    Картинка с сайта: hdseller.ru

    Условные обозначения, используемые в руководстве по эксплуатации

    Вы встретите в тексте следующие обозначения. которые будут вести вас по инструкции
     Информация по безопасности
     Последовательность выполнения инструкций
     Полезные советы
     Информация по защите окружающей среды

     Информация по технике безопасности

    Перед установкой и началом эксплуатации стиральной машины внимательно прочитайте настоящее руководство, в том числе все указания и предупреждения. Это обеспечит вам бесперебойную работу машины с максимальной эффективностью. Все. кто пользуется этой стиральной машиной должны быть ознакомлены с инструкциями по эксплуатации машины и технике безопасности.

    Установка и техническое обслуживание

    • Перед началом эксплуатации стиральной машины необходимо удалить весь упаковочной материал и стопорные транспортировочные устройства. Невыполнение этого требования может привести к повреждению машины и другого имущества См подраздел. Стопорное транспортировочные устройства.

    • Все работы по установке и техническому обслуживанию прибора должно осуществляться квалифицированном специалистом. Ремонт произведенной лицами без соответствующей подготовки может серьезно повредить прибор и привести к травмам людей или порче имущества. Прежде чем приступить к каким-либо манипуляциям со стиральной машиной, ее обязательно следует отклонить от сети.

    • Машина тяжелая, поэтому будьте осторожно когда ее приподнимаете. Запрещается поднимать машину, держась за панель управления дверцу или поток для моющего средства.

    • Избегайте установки машины в помещении, где нет водостока в полу.

    • Вилку сетевого шнура нужно включать в заземленную розетку электросети, расположенную в легкодоступном месте. Фиксированное подключение прибора должно осуществляться только уполномоченным на это электриком.

    • Если кабель питания поврежден он должен быть заменен специальным кабелем питания, рекомендованным производителем вашего прибора. Обращайтесь в авторизованные сервисные центры.

    • При подключении или очистке машины убедитесь в том, что провод питания не пережат и не поврежден каким-либо образом и что шланги не разорваны или не перекручены.

    • При установке прибора на пол с ковровым покрытием необходимо проследить за тем, чтобы нижние вентиляционные отверстия не были закрыты.

    • Техническое обслуживание и возможностей ремонт должны осуществляться специалистами авторизованного сервисного центра. Никогда не пытайтесь отремонтировать стиральную машину самостоятельно.

    Безопасность детей

    • Стиральная машина предназначена для использования только взрослыми людьми. Не разрешайте детям играть с регуляторами и другими частями машины.

    • Помните о том. что пластиковые мешки, входящие в упаковку прибора представляет собой смертельную опасность для играющих с ними маленьких детей.

    • Перед загрузкой машины убедитесь что в барабане нет посторонних предметов и домашних животных

    • При работе машины стекло дверцы нагревается, поэтому не прикасайтесь к нему. Не допускайте детей к работающей машине.

    Во время использования

    • Машина предназначена только для обычной стирки в домашних условиях и только в соответствии с инструкциями приведенными в настоящем руководстве. Использовать машину в других целях рисковано так как возможны травмы людей и повреждение машины и другого имущества.

    • В машине можно стирать только изделия пригодные для машинной стирки. Если возникли сомнения свяжитесь с фирмой-изготовителем или продавцом этой вещи.

    • Следуйте рекомендациям на этикетках прикрепленных к текстильным изделиям и перед стиркой убедитесь, что карманы пусты, а пуговицы и застежки-молнии застегнуты.

    • Твердые предметы такие как монеты, булавки гвозди, винты и др. могут вызвать серьезные повреждения машины. Перед загрузкой одежды в машину убедитесь в том, что карманы пусты.

    • Перед машиной стиркой удалите пятна ржавчины, чернила краски и травы.

    • Не стирайте в машине порванное или сыпью изношенное белье.

    • Стирайте мелкие вещи, например тонкие носки галстуки кружевные воротники и изделия в сетчатых мешках для белья, чтобы предотвратить их попадание между ускоренным и наружным барабанами.

    • Вещи обработаны например химикатами для удаления ржавчины, жидкими средствами бытовой химии и др., Перед стиркой в машине следует тщательно прополоскать вручную.

    • При стирке в стиральной машине бюстгальтеров с косточками они должны находиться в сетчатых мешках для белья.

    • Используйте только те моющие средства, которые специально предназначены для стиральных машин.

    • Всегда следуйте рекомендациям изготовителей моющего средства и кондиционера ткани при определении количества этих веществ для использования. Слишком большое количество может испортить ваше белье.

    • Не перегружайте машину. При перегрузке ухудшается характеристика работы машины и возможно повреждение белья.

    • Прежде чем открыть дверцу машины убедитесь, что вода полностью откачана.

    • Не оставляйте работающую машину без присмотра.

    • По окончании работы отключите машину от источников водоснабжения и электроэнергии. Выламывая вилку шнура из розетки электросети держитесь за вилку, a не за шнур.

    • Когда машина не используется, держите дверцу неплотно закрытой для предотвращения затхлого запаха.

    • Перед очисткой машины проведением работ по техническому обслуживанию убедитесь что машина отключена от электросети.

     Утилизация

    — упаковочный материал

     Никогда не оставляйте упаковочный материал в местах, где его могут использовать для игр дети.

    Упаковка данного прибора состоит из экологически безопасных материалов. Пластиковые части имеют следующие обозначения и могут быть переработанными для вторичного использования.

    • РЕ означает полиэтилен, из него изготовлен мешок, надетый на прибор, и пакет, в котором лежит инструкция.

    • PS означает полистирол (прессованный), используется для секций упаковки, необходимых для амортизации прибора при транспортировке.

    Картонное части упаковки изготовлены из бумаги пригодной для переработки, и их следует сдать на специальный пункт сбора вторсырья.

    — отслуживший прибор:

    Символ  на изделии или на его упаковке указывает что оно не подлежит утилизации в качестве бытовых отходов. Вместо этого его следует сдать в соответствующий пункт приемки электронного и электроприбору данная для последующей утилизации. Соблюдая правила утилизации изделия. Вы поможете предотвратить причинение окружающей среде и здоровью людей потенциального ущерба, который возможен. в противном случае, вследствие неподобающего обращения с подобными отходами. За более подробной информацией об утилизации этого изделия просьба обращаться к местным властям в службу по вызову и утилизации отходов или в магазин, в котором Вы приобрели изделие.

    — советы по экономии электроэнергии:

    Для экономии воды, электроэнергии и охраны окружающей среды мы рекомендуем следовать данным советам:

    • Ваша машина наиболее экономична, если используется при полной установленной загрузке белья.

    • Используйте такое количество моющего средства, которое отвечает степени жесткости воды объему белья и степени загрязнения.

    • Для умерено загрязненного белья можно использовать программу без предварительной стирки.

    • При стирке небольшого количества белья используйте от половины до двух третей рекомендованного объема моющего средства.

    • Перед стиркой можно вручную удалить пятно и небольшое количество грязи. После этого можно стирать при меньшей температуре.

    Ваша новая стиральная машина

    Ваша новая стиральная машина удовлетворяет всем современным требованиям наилучшей стирки белья с наименьшим расходом воды, электроэнергии и моющих средств.

    • Селектор программ позволяет выбрать и программу и температуру, облегчая программирование машины

    • Дисплей выполнения программы показывает этап стирки, который выполняет машина.

    • Автоматическое охлаждение воды до 60°С перед сливом при использовании программы 90 С. Это смягчает реакцию одежды на температуру и позволяет уменьшить сминание.

    • Специальная программа для шерсти с новой системой деликатной стирки бережно обращается с вашими шерстяными изделиями.

    • Система равномерного распределения белья определяет и предотвращает появление вибрации вызванных неравномерным распределением белья в барабане при вращении.

    • ЭКО-Клапан полностью использует моющее средство и экономит электроэнергию, сокращая расход воды.

    1 Панель управления

    2 Дверца

    3 Замок дверцы

    4 4 регулируемые по высоте ножки с фиксаторами
    Вид сзади

    5 Заливной шланг
    6 Сливной шланг
    7 Кабель питания

    8 Транспортировочные стопорные устройства

    Картинка с сайта: hdseller.ru

    1 Лоток для моющих средств

    Лоток имеет отдельные отсеки для моющего средства и кондиционера для ткани. Для моющего средства предназначен более круглый отсек слева, промаркированный символом , а для кондиционера ткани — маленький отсек справа с символом .
     Моющее средство для предварительной стирки запивается непосредственно в барабан.

    Кнопки дополнительных функций

    В зависимости от программы стирки к ней могут быть добавлены различные дополнительные функции. Их нужно выбирать после выбора программы стирки и до нажатия на кнопку Старт/Пауза .

    Когда зажата одна из этих кнопок, загорается соответствующей индикатор. При повторном нажатии кнопки индикатор гаснет.
     Если выбрана несовместимая с программой стирки функция, соответствующей кнопки индикатор мигает в течение примерно 2 секунд.

    2 Функция «Старт с задержкой»

    При помощи этой функции Вы можете отложить запуск программы стирки на 6 часов или 3 часа. На дисплее будет указано установленное Вами время задержки старта.
     Данную функцию необходимо выбрать после выбора программы стирки и до нажатия на кнопку “Старт/Пауза».

    Если Вы уже нажали кнопку Старт/Пауза и хотите отметить время задержки старта, выполните следующие действия.
     1. Приостановите работу машины посредством нажатия на кнопку Старт/Пауза.

    2. Один раз нажмите кнопку Старт с Задержкой индикатора соответствующего времени задержки погаснет

    3. Снова нажмите кнопку Старт/Пауза
    Важно!

    • Выбранная задержка может быть изменена только после повторного выбора программы стирки

    • В течение периода задержки старта загрузочного люка будет заблокирован (будет гореть индикатор блокировки люка).
     Данная функция не может быть выбрана для программ Отжим  и Слив .
    3 Кнопка «Предварительная стирка»

    Для стирки сильно загрязнемого белья можно использовать программу предварительной стирки. Перед основной стиркой машина выполнит предварительную стирку при максимальной температуре 30°С. При этом общее время стирки увеличится примерно на 20 минут.

    Предварительная стирка заканчивается коротким отжимом в программах для хлопка и синтетики. В программе для деликатных тканей осуществляется только слив воды.

     Функция предварительной стирки не комбинируется с программы для шерсти и ручной стирки.

    4 Кнопка «Быстрая стирка»

    Посредством данной кнопки Вы можете выбрать короткую программу для слабозагрязненюго белого/цветного и синтетического белья. Время стирки сократится примерно на 10 минут. Максимальная рекомендуемая температура 60°С.

     Эта функция не совместима с экономными программами 40Е и 60Е, а также с программами для шерсти, тонких тканей и ручной стирки. Время стирки будет сокращено в зависимости от типа ткани и выбранной температуры. Рекомендованный объем загрузки для хлопка составляет 2 кг

    5 Кнопка «Дополнительное полоскание»

    При нажатии на эту кнопку Машина выполнит 2 дополнительных цикла полоскания. Данная функция может использоваться со всеми программами кроме программ стирки шерсти и ручной стирки.

     Рекомендуется для людей с чувствительной кожей и 8 местах с очень мягкой водой.

    6. Кнопка «Старт/Пауза»

    Эта кнопка выполняет две функции

    Старт: Нажмете эту кнопку для начала выбранной программы. Загорится соответствующий индикатор. Также загорится индикатор Блокировка на программном дисплее и заблокируется загрузочный люк.

    Пауза: Нажмите эту кнопку для прерывания работающей программы. Замигает соответствующий индикатор. Для возобновления программы снова нажмите эту кнопку.

    7. Программный дисплей

    При выборе программы стирки загорается индикатор соответствующий различным фазам программы. Когда программа запущена дисплей будет постоянно показывать какая фаза программы выполняется в настоящее время и закончена ли программа
     = предварительная стирка/стирка
     = полоскание
     = отжим
     = окончание программы стирки
     = блокировка загрузочного люка

    Символ  загорается, когда машина выполняет основной цикл стирки. Если при помощи соответствующей кнопки Вы выбрали дополнительную функцию  «Предварительная стирка», этот символ будет также гореть в течение предварительной стирки.

    Когда загорается символ  Окончание программы стирки» программа завершена. Можно открыть дверцу и достать белье.

    Символ  Блокировка показывает, можно ли открывать загрузочный люк.

    — символ горит люк нельзя открыть

    — символ погашен люк можно открыть

    — символ мигает скоро люк можно будет открыть

    8. Скорость отжима или функция

    При помощи данного переключателя Вы можете уменьшить скорость вращения барабана при отжиме, а также выбрать функцию «Без отжима», установив переключатель в положение . Скорости указаны для программ Белое и Цветное

    • Положение 1100 эквивалентно 900 об/мин в программах для синтетики и шерсти и 700 об/мин в программе бережной стирки.

    • Положение 500 эквивалентно 500 об/мин в программах для синтетики и шерсти и 450 об/мин в программе бережной стирки.

    Выбрав опцию «Без отжима» .Вы можете отменить все фазы отжима. Данную опцию следует использовать для очень деликатных тканей. При этом машина добавит в программу для хлопка 3 дополнительных полоскания, и 1 дополнительное полоскание в программу для стирки синтетики.

     «Остановка полоскания». При выборе этой опции вода последнего полоскания не сливается предотвращая загрязнение белья. По окончании программы стирки на программном дисплее будут гореть символы «Окончание» и
     «Блокировка», сигнализируя о необходимости смыва воды перед открыванием загрузочного люка.

    Для слива воды:

     1. Установите селектор программ в положение  «Сброс»

    2. Выберите программу  «Слив» или  «Отжим». Вы можете уменьшить скорость отжима при помощи соответствующего переключателя

    3. Нажмите кнопку «Старт/Пауза» .

    9 Селектор программ

    Диск селектора разделен на 6 программных секций пять для различных рекомендаций по стирке.

     Стирка хлопка/цветных тканей
     Стирка синтетики
     Бережная стирка
     Ручная стирка
     Стирка шерстяных изделий

    И один для специальных программ

     Мини  Полоскание  Слив  Отжим

    Для выбора одной из специальных программ, или выбора программы стирки и температуры согласно этикетке на одежде, поверните селектор программ в нужное положение по- или против часовой стрелки

    * = Стирка в холодной воде. Вода не подогревается
     = Сброс. Программа отменяется машина выключается
     Если во время работы машины Вы установите селектор программ на другую программу, то на программном дисплее начнут мигать индикаторы. Машина не будет выполнять вновь выбранную программу
     По окончании программы селектор программ необходимо установить в положение «Сброс».

    Общая информация о стирке

    Сортировка белья

    • Не следует оставлять белье грязным надолго особенно если оно влажное. Влажное белье покрывается плесенью и плохо пахнет. Пятна плесени с белья удалить невозможно.

    • Цветное вещи не следует смешивать с белыми

    • Новые цветные вещи часто содержат избыток красителя. В первый раз эти вещи рекомендуется стирать отдельно.

    • Льняные вещи можно стирать как хлопок или синтетику, но следует проводить только короткий отжим, иначе волокна льна будут повреждены.

    • Материалы, не подлежащие глажению такие как полиэстер/хполок следует стирать как синтетику.

    • Нежные материалы такие как акрил и большинство занавесок следует стирать в режиме бережной стирки.

    • Программа стирки шерсти рассчитана на стирку вещей из чистой шерсти, а также новых шерстяных вещей с маркировкой Машинная стирка. Другие виды шерсти и полушерстяные изделия могут сесть или сваляться при стирке

    • Трудноудаляемые пятна такие как пятна травы ржавчины смолы, краски и перед стиркой следует обработать пятновыводителем Для удаления пятен от краски можно использовать, например, скипидар После обработки пятновыводителем вещь необходимо тщательно прополоскать перед стиркой в машине.

    Производитель не несет ответственности за повреждения возникшие при использовании растворителей или воспламеняющихся веществ.

    Выбор температуры

    • Мы рекомендуем стирать белое при температуре 60°С вместо 90°С.

    • Никогда не стирайте потные изделия при температуре выше 60°С, поскольку ткань потеряет гладкость структуры

    • Цветное белье как правило, требует стирки при температуре 60°С, но если вещи не слишком загрязнены, то можно стирать и при температуре 40°С.

    • Белые и цветные синтетические материалы обычно стирают при температуре 60°С. Но часто достаточно и 40°С. если вещи не слишком грязные

    • Линяющие вещи и деликатнее ткани никогда не следует стирать при температуре выше 40°С.
     Всегда обращайте внимание на маркировку с указанием режима стирки изделия, чтобы стирать его при правильной температуре. Изделие может поланять если его стирать при температуре выше рекомендованной.

    Сколько белья стирать за один раз

    Поскольку взвешивать белье перед стиркой неудобно, мы рекомендуем определять вес белья ориентируясь на заполнение барабана.

    Хлопок и лен: Полный барабан но не совсем плотно набитый

    Синтетика: Не более 2/3 барабана

    Тонкие ткани, изделия, требующие бережной стирки, шерстяные изделия: Не более половины барабана.

    Перед загрузкой белья в машину

    • Забить все дырки

    • Притеснить плохо держащиеся пуговицы

    • Застегнуть молнии

    • Вынуть все содержимое карманов и застегнуть их Монеты, булавки, гвозди, шурупы и иные твердые объекты могут серьезно повредить машину и белье.

    На повреждения от подобных вещей гарантия не распространяется.

    Примеры массы некоторых видов белья

    (сухое белье)

    Для того, чтобы помочь Вам правильно загружать стиральную машину, мы приводим ряд примеров массы типичных изделий из хлопка.

    Банный халат -1.2 кг

    Пододеяльник -0.7 кг

    Простыня -0.5 кг

    Блузка -0.1 кг

    Полотенце (махровое) -0.2 кг

    Рубашка -0.2 кг

    Ночная рубашка -0.2 кг

    Пижама -0.2 кг

    Трусы -0.1 кг

    Кальсоны -0.3 кг

    Наволочка -0.2 кг

    Носки -0.1 кг

    Удаление накипи

    Если жесткость Вашей водопроводной воды выше 7 Вам необходимо очищать стиральную машину от накипи по меньшей мере раз в три месяца.

     1. Вместо моющего средства используйте примерно 150 мл лимонной кислоты.

    2. Запустите программу стирки на максимальной температуре без белья.

     Известковые отложения на деталях машины, таких как нагревательный элемент, сократят срок их службы.
     Для того, чтобы узнать жесткость водопроводной воды, свяжитесь со службой водоснабжения.

    Моющие средства и добавки

    Хорошей результат стирки зависит в том числе и от выбора моющего средства и его дозировки. Слишком малая дозировка моющего средства может привести к загрязнению ткани в виде серых разводов, коричневых отпечатков от барабана и плохом запахе в машине. Передозировка моющих средств увеличивает загрязнение окружающей среды. Даже органические моющие средства содержат такие вещества, которые в больших количествах могут нарушить экологическое равновесие.
     Используйте моющие средства только хорошего качества и предназначенные для стиральных машин-автоматов.

    Для определения необходимой дозировки моющих средств следуйте указаниям их производителя, учитывая объем стираемого белья степень его загрязнения и жесткость воды. Если у Вас жесткая вода, прочтите раздел «Удаление накипи». Если уровень жесткости воды не известен обратитесь в службу водоснабжения

    Моющие средства

    Перед запуском программы стирки поместите моющее средство в левый отсек дозатора для моющих средств. Для цветных деликатных и шерстяных изделий имеются специальные моющие средства
     Не помещайте дозатор с моющим средством/ шар в барабан. Помещайте моющее средство только в соответствующий отсек.

    В данной стиральной машине имеется спасли использующая для стирки белья максимально необходимое количество воды. Поэтому при использовании дозирующего приспособления имеется опасность того, что моющее средство не растворится полностью и осядет на одежде по завершении программы стирки.

     Моющее средство для режима предварительной стирки должно добавляться непосредственно в барабан

    Жидкие моющие средства

    При стирке при низких и cpeдних температурах вместо порошковых средств можно использовать подходящие жидкие моющие средства. В этом случае необходимо выбрать программу без предварительной стирки налейте моющее средство в соответствующий отсек непосредственно перед запуском программы.

    Кондиционер для ткани

    При использовании кондиционера для ткани его необходимо наливать в правый отсек дозатора для моющих средств. Кондиционер для ткани особенно полезен, если выстиранное белье будет затем высушено в сушильной машине, так как кондиционер нейтрализует статическое электричество.

     Никогда не наливайте кондиционер для ткани выше максимального помеченного уровня.

    Этикетки на белье с указаниями по стирке

    В настоящее время большая часть одежды имеет этикетки с инструкциями по стирке и уходу. Эти инструкции помогают достичь хороших результатов стирки.

    Картинка с сайта: hdseller.ru

    Таблицы программ

    Хлопчатобумажные изделия с массой сухой загрузки 3 кг

    Синтетические изделия и деликатные ткани с массой сухой загрузки 1.5 кг, а также изделия, предназначенные для ручной стирки, с массой сухой загрузки 1 кг

    Ткань Температура °C Описание программы Возможные дополнительные функции Показатели расхода*
            Энергия кВтч Воды литров Времени минут
    Белое сильное загрязнение
    Рабочая одежда простыни скатерти, нижнее белье полотенца    		 90° Стирка при 90°С без предварительной стирки 3 полоскания, макс скорость отжима 1100 об/мин 1,43 44 -126
    Белое среднее загрязнение
    Простыни полотенца, нижнее белье    		 ** 60°Е Стирка при 60°С без предварительной стирки 3 полоскания, макс скорость отжима 1100 об/мин 0,57 39 -130
    Цветное среднее загрязнение
    Нижнее белье, махровые изделия, скатерти, полотенца простыми    		 30° 60° Стирка при 30° 60°С без предварительной стирки 3 полоскания, макс скорость отжима 1100 об/мин 0,78 44 -107
    Цветное слабое загрязнение
    Простыни, полотенца, блузки    		 40°Е Стирка при 40°С без предварительной стирки 3 полоскания, макс скорость отжима 1100 об/мин 0,35 44 -126
    Синтетика слабое загрязнение
    Нижнее белье, не мнущиеся рубашки, блузки    		 30° 40° Стирка при 30° 40°С без предварительной стирки 3 полоскания, макс скорость отжима 900 об/мин 0,26 42 -67
    Тонкие ткани для нежных изделий, таких тюлевые шторы 40° Стирка при 40°С без предварительной стирки 3 полоскания, макс скорость отжима 700 об/мин 0,38 45 -61
    Ручная стирка для нежных изделий, особенно чувствительные к стирке в стиральных машинах 30° Стирка при 30°С без предварительной стирки 3 полоскания, макс скорость отжима 900 об/мин 0,2 42 -50

    * Показания расхода ресурсов могут отличаться от приведенных в таблице в зависимости от давления и жесткости воды, температуры впускной воды комнатной температуры, типа и количества белья, используемого моющего средства, скачков напряжения в электрической сети и включения дополнительных функций. Приведенные числа относятся к максимальной температуре воды для каждой программы стирки

    ** Информация по расходу электроэнергии соответствует директиве EEC 92/75 и относится к программе стирки хлопка 60Е

    Шерстяные изделия с массой сухой загрузки 1.0 кг и Минипрограмма с массой сухой загрузки 1,5 кг Специальные программы с массой сухой загрузки 3 кг

     Данный прибор соответствует следующим директивам EEC К73/23/ЕЕС от 19 02.1973 — директива по нижевольтному оборудовать*) К89/336/ЕЕС от 03 05 1989 (включая дополнение 92/31 /ЕЕС) директива по электромагнитной совместимости

     Убедитесь, что Вы удалили весь упаковочный материал.
    Перед началом эксплуатации машины следует прогнать программу стирки без белья для удаления любых остаточных загрязнений, возникших в процессе производства машины. Поместите примерно 100 мл моющего средства прямо в барабан машины и запустите программу при 60°С. После завершения программы стирки машина будет готова к эксплуатации.
    Запуск программы стирки
    Перед включением машины проверьте, что:
    • загрузочный люк плотно закрыт.
    • машина включена в розетку.
    • кран подачи воды открыт.
    Для включения машины
     1. Слегка потяните за защелку, чтобы открыть загрузочный люк.
    2. Равномерно заполните барабан бельём. Крутые и мелкие вещи можно класть вперемешку.
     Всегда старайтесь использовать полную загрузку
    Максимальную массу загружаемого белья см в таблицах программ. Если Вы стираете очень грязное белье или нежные ткани, массу загружаемого белья необходимо уменьшить.
    3. Закройте люк.
    4. Откройте дозатор для моющих средств.
    5. Отмерьте требуемый объем моющего средства и поместите его в большой отсек дозатора слева (рис 1).
    6. Залейте кондиционер для ткани в маленький отсек справа, не превышая максимально допустимый уровень (рис 2).
    7. Закройте дозатор для моющих средств.
    8. Выберите требуемую программу (рис 3).
    9. Установите требуемую скорость отжима при помощи соответствующего регулятора (рис 4).
    10. Выберите требуемые дополнительные функции. Загорятся соответствующие индексаторы (рис 5).
    11. Если Вы хотите отложить запуск программы стирки, то перед запуском программы установите требуемое время задержки при помощи кнопки “Старт с задержкой» (рис 5).
    12. Для начала программы стирки нажмите кнопку Старт/Пауза . Загорятся индикаторы  и  программа начнет выполняться.
    Изменение программы стирки
    Пока не нажата кнопка Старт/Пауза, программу стирки можно изменить. Если же программа стирки началась, изменить ее можно только установив селектор программ в положении «Сброс», тем самым отменив текущую программу. После этого Вы можете выбрать новую программу и нажав кнопку Старт/Пауза, запустить ее.
     Если во время работы машины Вы пытаетесь задать новую программу при помощи селектора программ, индикаторы на программном дисплее замигают. Машина не будет выполнять новую выбранную программу.
    Прерывание программы стирки
    Для прерывания текущей программы стирки нажмите кнопку Старт/Пауза. Замигает соответствующий индикатор. Приблизительно через 1 минуту можно открывать дверцу. При повторном нажатии на данную кнопку программа продолжит выполнение.
    Отмена программы стирки
    Для того, чтобы отменить выбранную программу, установите селектор программ в положение «Сброс».
    Открытие дверцы после запуска программы
    Нажмите кнопку Старт/Пауза. Приблизительно через 1 минуту, когда будут выполнены следующие условия дверцу можно открывать:
    • Температура воды ниже 55°С.
    • Уровень воды в барабане ниже нижнего края загрузочного люка.
    • Барабан не вращается.
    Если абсолютно необходимо открыть дверцу, а вышеуказанные условия не выполнены, необходимо выключить машину посредством установки селектора программ в положение Сброс. Приблизительно через 1 минуту дверцу можно открывать.
     Имейте в виду, что в барабане может оставаться вода.
    После завершения программы
    Машина автоматически останавливается. Если горит индикатор «Окончание программы» это значит, что программа закончена. Индикатор «Блокировка дверцы» гаснет. Теперь можно открыть дверцу и вынуть белье.
    Если была выбрана функция «Остановка полоскания», будут гореть индикаторы «Окончание программы» и «Блокировка дверцы», сигнализируя о необходимости слива воды перед открытием дверцы.
    Для слива воды
     1. Установите селектор программ в положение «Сброс».
    2. Выберите программу «Слив» или «Отжим» Вы можете уменьшить скорость вращения барабана чтобы избежать сминания синтетических шерстянных и иныx деликатных материалов.
    3. Нажмите кнопку Старт/Пауза.
    4. Когда погаснет индикатор Блокировка дверцы можно открывать дверцу и доставать белье.
    5. Установите селектор программ в положение «Сброс».
     Если Вы больше не собираетесь стирать закройте водопроводный кран и, в целях безопасности, выключите машину из электророзетки.
     Оставьте дверцу приоткрытой, чтобы остаток влаги в барабане мог испариться.
    Чистка внешней стороны дверцы
    Корпус стиральной машины
    Очищайте наружные поверхности машины с помощью нейтральных (неабразивных) бытовых моющих средств. После этого удалите оставшиеся следы влажной тряпкой.
     Не используйте чистящие средства, содержащие спирт, растворители и подобные вещества.
    ЛОТОК ДЛЯ ЗАГРУЗКИ МОЮЩЕГО СРЕДСТВА
    Со временем внутри лотка накапливаются отложения моющего средства и кондиционера тканей. Их следует регулярно удалять струей воды. При необходимости очистки, лоток может быть извлечен из машины целиком. Для этого нужно вытолкать его наружу, чтобы освободить от стопора (рис. 1).
    Чтобы удалить для очистки сифон (у внутренних кролей лотка) необходимо прижать его внутрь и одновременно вытягивать вверх (рис 2). При обратной установке лотка прижимайте его вниз пока не услышите щелчок.
    ГНЕЗДО ДЛЯ ЛОТКА
    Отложения моющего средства могут натапливаться и в гнезде, куда вставляется лоток. Вы можете использовать старую зубную щетку для очистки этой зоны (рис 3). После окончания очистки вставьте обратно лоток и промойте машину включив короткую программу без загрузки белья.
    Очистка внутренних поверхностей
    Если машина используется в основном для низкотемпературной стирки и/или с применением очень малого количества моющего средства, достаточно очистить машину изнутри примерно раз в месяц. Это предотвращает появление затхлого запаха. Для очистки используйте рекомендованное количество моющего средства и запустите программу стирки при наивысшей температуре без загрузки барабана.
    Защита машины от замерзания
    Если машина установлена в таком месте где температура иногда падает ниже 0°С, имеется риск замерзания небольшого количества воды, оставшейся внутри машины после ее использования. Это может привести к повреждениям машины. Во избежание этого
     1. Отклоните подачу воды к машине и отсоедините заливной шланг от водопроводного крана.
    2. Выберите программу стирки, включите машину и осуществите короткий прогон программы.
    3. Остановите программу установив селектор в положение «Сброс».
    4. Опустите концы заливного и сливного шлангов глубоко в водосток, проложенный под полом (в сливное отверстие в полу). Следите, чтобы конец шланга не опускался ниже уровня вода в водостоке (сливном отверстии).

    5. Выберите программу Слив и подождите, пока она не завершится.

    6. Установите селектор программ в положение «Сброс».
     Стиральная машина предназначена для использования и хранения только в помещениях при комнатой температуре. Производитель не несет ответственности за повреждения вызванные замерзшей внутри прибора водой.

    Если машина не работает

    Прежде чем вызывать технического специалиста проведите проверку по нижеизложенном пунктам, поскольку некоторые неисправности легко устранить самостоятельно без необходимости вызывать специалиста Если вы вызовите его для исправления причины указанной в нижеприведенном списке или устранения последствий неправильной установки или неправильного использования то вам придется оплатить его визит, даже если гарантия на ваш прибор еще не истекла.

    Неисправность Проверить
    Машина не запускается. • Правильно ли закрыта дверца?
    • Нажали ли вы на кнопку Старт?
    • Открыт ли водопроводный кран?
    • Вставлена ли вилка шнура в электросеть?
    • Проверьте плавкие предохранители?
    • Правильно ли вы установили ручку программатора?
    • Не нажата ли кнопка отложенного запуска?
    Машина не заполняется водой. • Открыт ли водопроводный кран?
    • Не отключили ли воду?
    • Не имеет ли наливной шланг перегибов или зажатых мест?
    • Не заблокирован ли фильтр шланга подачи воды?
    • Давление воды не слишком слабое?
    Во время заполнения машины водой происходит слив. • Не опущен ли слишком низко конец сливного шланга? (см раздел «Установка»)
    • Имеется ли надлежащий зазор между концом сливного шланга и стояком? (см раздел «Установка»)
    Отсутствует слив или отжим. • Вы выбрали программу без отжима и слива?
    • Не имеет ли сливной шланг перегибов или зажатых мест?
    • Если шланг был удлинен, сделано ли это в соответствии с инструкциями? (см раздел «Установка»)
    Переполнение машины, утечка. • Не использовано ли слишком много моющего средства?
    • Применен ли правильный тип моющего средства (для автоматических стиральных машин)?
    • Правильно ли подсоединены шланги (см раздел «Установка»)
    • Не засорен ли поток для моющего средства?
    Стиральная машина вибрирует или шумно работает. • Сняты ли все транспортировочные стопорные устройства?
    • Стоит ли машина на соответствующей поверхности и выравнена?
    • Не упирается ли машина в стену?
    • Стоит ли машина на всех четырех ножках?
    Дверца стиральной машины не открывается. • Не прошло и 1 минуты после завершения работы машины и загрузочной люк еще не разблокировался (горит сигнальная лампа). Прочитайте еще раз подраздел «Загрузка стиральной машины» в отношении открытия дверцы. Никогда не пытайтесь применять силу для открытия дверцы. Если дверцу все же не получается открыть, обратитесь в авторизованный сервисный центр.
    Отжим начинается с задержкой или вовсе не начинается. • Сработала система электрогенного контроля дисбаланса, так как белье в барабан было уложено неравномерно. Белье равномерно распределится в барабане при вращательном движении барабана. Эта процедура может производиться несколько раз, прежде чем дисбаланс исчезнет и будет выполнен нормальный отжим. Если в течение 10 минут белье не уложилось равномерно в барабане то отжим не будет выложен. В этом случае самостоятельно распределите белье и выберите программу отжима.
    Индикатор «Окончание программы”  мигает:
    1 раз = машина не заполняется водой
    2 раза = машина не сливает воду
    4 раза = дверца не закрыта    		 • Открыт ли водопроводам кран?
    • Не заблокирован ли фильтр шланга подачи воды?
    • Не имеет ли сливной шланг перегибов или зажатых мест?
    • Правильно ли закрыта дверца

    Сервис

    Сервисное обслуживание и запасные части

    Техническое обслуживание и ремонт должна выполняться только сервисной организацией, уполномоченной изготовителем.

    Прежде чем вызвать мастера, проверьте, нельзя ли устранить неисправность используя вышеприведенную таблицу. Помните, что неисправности связанные с электропроводкой или электрическими узлами машины, должны устраняться только квалифицированным электриком.

    При каких обстоятельствах возникла неисправность?
     Не пытайтесь отремонтировать стиральную машину самостоятельно. Неквалифицированный ремонт может привести к травмам людей и серьезному повреждению прибора.

    Инструкции по установке

     Любые электрические работы по установке данного прибора должны проводиться квалифицированным электриком или компетентным лицом.
     Любые работы по подключению прибора к водопроводу должны проводиться квалифицированным водопроводчиком или компетентным лицом.

    Техническая спецификация

    РАЗМЕРЫ Высота 67 cm
      Ширина 49.5 cm
      Глубина 51.5 cm
    ВЕС нетто 53 кг
    НОМИНАЛЬНАЯ ЗАГРУЗКА Хлопок 3.0 кг
    СУХОГО БЕЛЬЯ Синтетика 1.5 кг
      Тонкие ткани 1.5 кг
      Шерсть 1.0 кг
    ДАВЛЕНИЕ ВОДЫ Минимум 0.05 МПа(0.5 бар)
      Максимум 1 МПа (10 бар)
    ЕМКОСТЬ БАРАБАНА   39 литров
    ЧАСТОТА ВРАЩЕНИЯ ПРИ ОТЖИМЕ Максимум 1100 об/мин.
    ЭЛЕКТРИЧЕСКИЕ ДАННЫЕ Напряжение сети 230 В — 50 Гц
      Номинальная мощность 1600 Вт
      Предохранитель 10 А

    Распаковка

    Повреждения

    Если стиральная машина была повреждена во время транспортировки, необходимо немедленно уведомить об этом компанию ответственную за доставку. Проверьте, не повреждена ли машина.

    Если вы обнаружили какие-либо повреждения неисправности или отсутствие каких-либо деталей, немедленно сообщите об этом в торговое предприятие, продавшее стиральную машину.
     Никогда не оставляйте упаковочный материал в местах, где дети могут воспользоваться им как игрушкой.

    Переноска стиральной машины

    Будьте осторожны, приподнимая стиральную машину. В случае неправильной переноски можно не только получить травмы, но и повредить машину. Откройте дверцу и удерживайте машину за внутреннюю поверхность загрузочного люка. Для переноски машины можно использовать также выступающую часть верхней крышки машины.
     Запрещается приподнимать машину, держась за панель управления, дверцу или лоток для моющего средства (рис. 1).

    Стопорные транспортировочные устройства

    Для предотвращения повреждения барабана и электродвигателя во время транспортировки стиральную машину снабжают рядом стопорных устройств/упаковочных деталей. Перед установкой машины их необходимо удалить.
     1. Положите часть полистирольного упаковочного материала на пол позади машины и затем осторожно положите на него машину задней стороной.

     Убедитесь что при этом не были смяты шланги (рис 2).

    2. Снимите полистирольное основание и опорную раму на которые была доставлена машина.

    3. Верните машину в нормальное вертикальное положение и выверните три винта сзади (рис 3).

    4. В образовавшиеся отверстия необходимо вставить входящие в комплект пластмассовые заглушки, находящиеся в полиэтиленовом пакете внутри барабана (рис 4).

    Установка

    Выравнивание машины

    Машина должна быть установлена на ровной грозной поверхности и не должна касаться стен или мебели. Выравнивание машины по урювню производится путем регулировки двух передних ножек. Машина должна стоять на всех четырех ножках (рис. 1).

    При работе машины допускается некоторая вибрация которая является нормальной и неизбежным явлением вследствие вращения барабана, особенно если пол, на котором стоит машина, не бетонный.

     Если машина установлена на ковре, убедитесь, что вентиляционные отверстия в днище машины не заблокированы. Вообще установка изделия на ковре не рекомендуется.

    Подача воды

    Подсоедините заливной шланг к крану с резьбой 3/4. При необходимости используйте переходник (1 /2 дюйма), входящий в комплект поставки (рис 2).

    Нативной шланг нельзя соединять с удлиненным шлангом любого вида Если шлак слишком короткий, его надо заменить на более длинный, специально предназначенный для данной цели

    Колец наливного шланга со стороны машины можно повернуть в любом направлении Ослабьте затяжку гайки, повернете шланг, затем снова затаите гайку (рис 3).

     Перед тем. как задвинуть машину на место, удостоверьтесь в том, что гайка надежно затянута.
     Используйте только тот заливной шланг, который поставляется с вашей стиральной машиной, не пользуйтесь старым заливным шлангом.
    Установка

    Слив воды

    Применять сливной шланг можно тремя различными способами

    Поверх края ванны или раковины:

    Этот способ можно использовать только если вы уверены что шланг не сместится во время слива воды из машины. Шланг можно зафиксировать на стене, на крючке и гы привязать к крану шнуром (рис 1).

    Непосредственно в водосток над водозатвором:

    Сливной шланг можно непосредственно ввести в трубу (например под раковиной или кухонной мойкой) над водозатвором. Сливной шланг надо прокладывать так, чтобы часть его была поднята вверх до уровня верхнего края ржавчины и зафиксирована там (рис 2).

    Непосредственно в настенную часть:

    Часть должна быть вертикальной. Высота над полом должна составлять от 650 до 800 мм.

    Вокруг и ниже когда сливного шланга должны быть воздушные зазоры. Это означает что внутренний диаметр части должен быть больше наружного диаметра шланга (рис 3). Шланг устанавливается в части не глубже чем на 50 мм и его необходимо зафиксировать в этом положении.

    Сливной шланг можно удлинить не более чем до 3,5 м. В качестве удлинительного шланга используйте шланг с внутренним диаметром не менее внутреннего диаметра собственного шланга машины. Используйте подходящий соединительный шланг! рис 4).
     Чтобы машина правильно работала, сливной шланг должен быть закреплен при помощи фиксатора, расположенного в верхней части задней стенки машины.

    Подача электроэнергии

    Стиральная машина поставляется с электрическим шнуром и вилкой для подключения к заземленной настенной розетке сети 230 В 10 А. Если машина установлена в месте повышенной влажности (ванная комната) без постоянной электропроводки, необходимо ее заземлить.
     Перед выполнением любых работ машину необходимо отключить от электрической сети.
     Проведением стационарной электропроводки для стиральной машины должен заниматься только квалифицированный электрик.


    Инструкции

    Источник

    Картинка с сайта: instruk24.ru

    WASHING MACHINE

    STIRALWNAÅ MAfiINA

    TVÄTTMASKIN

    PYYKINPESUKONE

    INSTRUCTION BOOKLET

    RUKOVODSTVO PO ÈKSPLUATACII

    BRUKSANVISNING

    KÄYTTÖOHJE

    EWS 1046

    GB

    RUS

    S

    132 996 840

    FIN

    132996840•cop.qxd 15-10-2001 12:17 Pagina 1

    Картинка с сайта: instruk24.ru

    Dlå polwzovatelå

    Pered ustanovkoj i na©alom ispolwzovaniå

    maßiny izu©ite vnimatelwno naßi

    rekomendacii. Ih soblædenie obespe©ivaet

    nadeΩnuæ rabotu maßiny. Vse polwzovateli

    maßiny dolΩny znatw pravila ee

    ™kspluatacii. Sohranite ™tu instrukciæ na

    slu©aj, esli maßinu pridetså perevozitw na

    novoe mesto ili prodatw. Tot, kto posle Vas

    budet eæ polwzovatwså, dolΩen imetw

    vozmoΩnostw oznakomitwså s maßinoj i ee

    funkciåmi, a takΩe s ukazaniåmi po ee

    bezopasnoj ™kspluatacii.

    O povreΩdeniåh i neispravnoståh, a takΩe ob

    otsutstvii kakih-libo detalej nado soobxitw

    prodavcu maßiny.

    ç

    çÂÂÍÍÓÓÚÚÓÓ˚˚ ÔÔ‡‡‡‡„„‡‡ÙÙ˚˚ ‰‰‡‡ÌÌÌÌÓÓ„„ÓÓÛÛÍÍÓÓ‚‚ÓÓ‰‰ÒÒÚÚ‚‚‡‡ ÔÔÓÓÏϘ˜ÂÂÌÌ˚˚ ÒÒËËÏÏ‚‚ÓÓη‡ÏÏËË,,

    ËËÏϲ˛˘˘ËËÏÏËË ÒÒÎΉ‰ÛÛ˛˛˘˘Â ÁÁÌ̇‡˜˜ÂÂÌÌËËÂÂ::

    á‰ÂÒ¸ Ç˚ ̇ȉfiÚ ‚‡ÊÌ˚ ҂‰ÂÌËfl ÔÓ ˝ÍÒÔÎÛ‡Ú‡ˆËË Ç‡¯ÂÈ ÒÚË‡Î¸ÌÓÈ Ï‡¯ËÌ˚. çÂÒӷβ‰ÂÌËÂ

    ‰‡ÌÌ˚ı Ú·ӂ‡ÌËÈ ÏÓÊÂÚ ÔË‚ÂÒÚË Í Ì‡ÌÂÒÂÌ˲ Û˘Â·‡ β‰flÏ Ë ËÏÛ˘ÂÒÚ‚Û.

    é·ÓÁ̇˜‡ÂÚ ËÌÙÓχˆË˛ ‰Îfl Ô‡‚ËθÌÓÈ ˝ÍÒÔÎÛ‡Ú‡ˆËË Ï‡¯ËÌ˚ Ë ‰Îfl ‰ÓÒÚËÊÂÌËfl ÎÛ˜¯Ëı

    ÂÁÛθڇÚÓ‚.

    é·ÓÁ̇˜‡ÂÚ ‚‡ÊÌÛ˛ ËÌÙÓχˆË˛ ÔÓ Óı‡Ì ÔËÓ‰˚.

    燯 ‚Í·‰ ‚ Á‡˘ËÚÛ ÓÍÛʇ˛˘ÂÈ Ò‰˚: Ï˚ ËÒÔÓθÁÛÂÏ ÚÓθÍÓ ·Ûχ„Û ËÁ ‚ÚÓÒ˚¸fl.

    26

    132996840•rus.qxd 19-10-2001 14:10 Pagina 26

    Картинка с сайта: instruk24.ru

    SoderΩanie

    Ukazaniå po bezopasnoj

    Uhod za maßinoj i ©istka

    4477

    ™kspluatacii maßiny

    2

    288——2299

    Âistka korpusa maßiny 47

    Âistka dozatora stiralwnogo poroßka 47

    éı‡Ì‡ ÓÍÛʇ˛˘ÂÈ Ò‰˚

    2299

    Âistka filwtra slivnogo ßlanga 47

    Âistka filwtra nalivnogo ßlanga 47

    Avarijnyj sliv vody 48

    êÂÍÓÏẨ‡ˆËË ÔÓ Óı‡ÌÂ

    è‰ÓÚ‚‡˘ÂÌË Á‡ÏÂÁ‡ÌËfl 48

    ÓÍÛʇ˛˘ÂÈ Ò‰˚

    2299

    Esli maßina ne rabotaet

    4499——5500

    RUSSKIJ

    Tehni©eskie dannye

    3300

    Ustanovka

    3311

    äÂÔÎÂÌËfl, ÛÒÚ‡ÌÓ‚ÎÂÌÌ˚ ̇ ‚ÂÏfl

    ÔÂ‚ÓÁÍË 31

    ê‡ÒÔÓÎÓÊÂÌË 31

    èÓ‰Íβ˜ÂÌË χ¯ËÌ˚ Í ‚Ó‰ÓÔÓ‚Ó‰Û 31

    èÓ‰Íβ˜ÂÌËÂ Í Í‡Ì‡ÎËÁ‡ˆËË 32

    èÓ‰Íβ˜ÂÌËÂ Í ˝ÎÂÍÚÓÒÂÚË 32

    Vaßa novaå stiralwnaå

    maßina

    3333

    Opisanie maßiny

    3333

    ë˄̇θ̇fl ·ÏÔ‡ ·ÎÓÍËÓ‚ÍË Î˛Í‡ 33

    ÑÓÁ‡ÚÓ moæxego sredstva 33

    ùùÍÍÒÒÔÔÎÎÛÛ‡‡ÚÚ‡‡ˆˆËËflfl 3344

    è‡ÌÂθ ÛÔ‡‚ÎÂÌËfl 34-38

    낉ÂÌËfl o ÔÓ„‡Ïχı 39

    êÂÍÓÏẨ‡ˆËË ‰Îfl ÒÚËÍË 40

    ëÓÚËӂ͇ ·Âθfl 40

    íÂÏÔÂ‡ÚÛ‡ 40

    èÂ‰ Á‡„ÛÁÍÓÈ ·Âθfl 40

    å‡ÍÒËχθ̇fl Á‡„ÛÁ͇ 40

    ÇÂÒ ·Âθfl 40

    Ç˚‚‰ÂÌË ÔflÚÂÌ 40

    åÓ˛˘Ë Ò‰ÒÚ‚‡ Ë ‰Ó·‡‚ÍË 41

    äÓ΢ÂÒÚ‚Ó ËÒÔÓθÁÛÂÏÓ„Ó

    ÏÓ˛˘Â„Ó Ò‰ÒÚ‚‡ 41

    Kak polwzovatwså maßinoj 42-43

    퇷Îˈ‡ ÔÓ„‡ÏÏ 44-45

    Ètiketki na belwe s

    ukazaniåmi po stirke 46

    27

    132996840•rus.qxd 19-10-2001 14:10 Pagina 27

    Картинка с сайта: instruk24.ru

    Ukazaniå po bezopasnoj

    ™kspluatacii maßiny

    Dlå polwzovatelå

    Pered ustanovkoj i na©alom ispolwzovaniå maßiny izu©ite vnimatelwno naßi rekomendacii. Ih

    soblædenie obespe©ivaet nadeΩnuæ rabotu maßiny. Vse polwzovateli maßiny dolΩny znatw pravila ee

    ™kspluatacii. Sohranite ™tu instrukciæ na slu©aj, esli maßinu pridetså perevozitw na novoe mesto ili

    prodatw. Tot, kto posle Vas budet eæ polwzovatwså, dolΩen imetw vozmoΩnostw oznakomitwså s maßinoj i ee

    funkciåmi, a takΩe s ukazaniåmi po ee bezopasnoj ™kspluatacii.

    • Takie predmety, kak monety, gvozdi, zakolki,

    Ustanovka i obsluΩivanie

    bulavki, igolki, mogut serwezno povreditw

    • Maßina prednazna©ena isklæ©itelwno dlå

    maßinu. Po™tomu pered zagruzkoj belwå v

    ispolwzovaniå v domaßnem hozåjstve;

    maßinu nuΩno proveritw, pusty li karmany

    po™tomu, ee nado ispolwzovatw imenno tak,

    stiraemyh izdelij. Zastegnite vse pugovicy i

    kak ukazano v dannoj instrukcii. Esli

    molnii.

    maßinu ispolwzuæt dlå inyh celej, to estw

    • Melkie predmety, takie kak, naprimer,

    risk polu©eniå travm i povreΩdeniå

    ©ulki, poåsa, lenty i pr., nuΩno dlå stirki

    imuxestva.

    zaloΩitw v meßo©ek, ina©e vo vremå stirki

    • Tolwko specialist imeet pravo ustanovitw

    oni mogut zastråtw meΩdu bakom i

    maßinu i podklæ©itw ee k ™lektroseti, a

    barabanom.

    takΩe, pri neobhodimosti, otkrytw i

    • Pri stirke belwå sledujte ukazaniåm

    naladitw ee mehanizm.

    proizvoditelå stiralwnyh poroßkov i sredstv

    Esli ™to sdelaete Vy sami, to suxestvuet

    poloskaniå. àÒÔÓθÁÛÈÚ ÚÓθÍÓ ÒÚË‡Î¸Ì˚Â

    opasnostw plohogo funkcionirovaniå

    ÔÓÓ¯ÍË Ò ÌÓÏËÓ‚‡ÌÌ˚Ï ÔÂÌÓÓ·‡ÁÓ‚‡ÌËÂÏ, ÚÓ

    maßiny. Èto moΩet privesti k travmam ili

    ÂÒÚ¸ ÔÓÓ¯ÍË, Ô‰̇Á̇˜ÂÌÌ˚ ‰Îfl

    k povreΩdeniæ obstanovki pomexeniå, gde

    ‡‚ÚÓχÚ˘ÂÒÍÓÈ Ï‡¯ËÌÌÓÈ ÒÚËÍË.

    ustanovlena maßina.

    èÂ‰ÓÁËӂ͇ ÏÓ˛˘Ëı Ò‰ÒÚ‚ ÏÓÊÂÚ ÔË‚ÂÒÚË

    • Remont dolΩen proizvoditwså

    Í ÒÂ¸fiÁÌ˚Ï ÔÓ‚ÂʉÂÌËflÏ, Í‡Í ·Âθfl, Ú‡Í Ë

    upolnomo©ennoj izgotovitelem firmoj s

    χ¯ËÌ˚.

    ispolwzovaniem firmennyh zap©astej. Ne

    • Ne ispolwzujte Vaßu maßinu dlå him©istki.

    pytajtesw samostoåtelwno remontirovatw

    Ne proizvodite otbelivanie ili okrasku

    maßinu!

    belwå v stiralwnoj maßine. Te vexi, dlå

    • Maßina ne dolΩna stoåtw na ßlangah:

    udaleniå påten s kotoryh byli

    nalivnoj i slivnoj ßlangi dolΩny leΩatw

    ispolwzovany himi©eskie vexestva, nuΩno

    svobodno, bez peregibov, a sama maßina

    akkuratno propoloskatw v vode pered ih

    dolΩna stoåtw na rovnoj i pro©noj

    zagruzkoj v maßinu.

    poverhnosti.

    ëӄ·ÒÌÓ á‡ÍÓÌÛ “é Á‡˘ËÚ Ô‡‚

    ÔÓÚ·ËÚÂÎÂÈ”, ÔË Ì‡Û¯ÂÌËË

    ùÍÒÔÎÛ‡Ú‡ˆËfl ÒÚË‡Î¸ÌÓÈ

    ÛÒÚ‡ÌÓ‚ÎÂÌÌ˚ı Ô‡‚ËÎ ustanovki

    χ¯ËÌ˚

    i ˝ÍÒÔÎÛ‡Ú‡ˆËË Û˘Â·, Ô˘ËÌfiÌÌ˚È

    ‚ÒΉÒÚ‚Ë ڇÍËı ̇Û¯ÂÌËÈ, ÌÂ

    • Polwzovatwså stiralwnoj maßinoj mogut tolwko

    ‚ÓÁÏ¢‡ÂÚÒfl, Ú·ӂ‡ÌËfl ÔÓ Ì‰ÓÒÚ‡Ú͇Ï,

    vzroslye. Vo vremå stirki zagruzo©nyj læk

    ‚ÓÁÌËͯËÏ ‚ ÂÁÛθڇÚ ڇÍËı ̇Û¯ÂÌËÈ,

    maßiny moΩet silwno nagrevatwså. Po™tomu, vo

    Ì ۉӂÎÂÚ‚Ófl˛ÚÒfl.

    vremå raboty maßiny vozle nee ne dolΩny

    nahoditwså deti.

    • èÂ‰ ÓÚÍ˚ÚËÂÏ Á‡„ÛÁÓ˜ÌÓ„Ó Î˛Í‡

    ÌÂÓ·ıÓ‰ËÏÓ Í‡Ê‰˚È ‡Á ÔÓ‚ÂflÚ¸ ÓÚÒÛÚÒÚ‚ËÂ

    • Ne na©inajte zagruzku belwå v maßinu, ne

    ‚Ó‰˚ ‚ ·‡‡·‡ÌÂ. ÖÒÎË ‚Ó‰‡ Ì ÒÎË·Ҹ, ÚÓ

    ubedivßisw v tom, ©to baraban pust.

    ÒΉÛÈÚ Û͇Á‡ÌËflÏ ÛÍÓ‚Ó‰ÒÚ‚‡ ÔÓ

    • Ne peregruΩajte maßinu belwem (sm. razdel

    ˝ÍÒÔÎÛ‡Ú‡ˆËË.

    “Maksimalwnoe zapolnenie”).

    • Po okon©anii stirki zakrojte

    • ëÚË‡ÈÚ ÚÓθÍÓ ·Âθfi, Ô‰̇Á̇˜ÂÌÌÓ ‰Îfl

    vodoprovodnyj kran i vyklæ©ite glavnyj

    χ¯ËÌÌÓÈ ÒÚËÍË. ëΉÛÈÚ ËÌÒÚÛ͈ËflÏ Ì‡

    vyklæ©atelw (otklæ©ite pitanie). Kogda

    ˝ÚËÍÂÚÍ ͇ʉÓÈ ‚¢Ë.

    maßina ne ispolwzuetså, ee zagruzo©nyj læk

    • Bæstgaltery s “kosto©kami” nelwzå stiratw v

    dolΩen bytw priotkrytym. Togda uplotnenie

    maßine, tak kak kosto©ki mogut porvatw

    zagruzo©nogo læka ne poterået svoej

    drugoe belwe i povreditw mehanizm maßiny.

    ™lasti©nosti.

    28

    132996840•rus.qxd 19-10-2001 14:10 Pagina 28

    Картинка с сайта: instruk24.ru

    ÅÂÁÓÔ‡ÒÌÓÒÚ¸ ‰ÂÚÂÈ

    • ëÓ‰ÂÊËÚ ‚Ò ÏÓ˛˘Ë Ò‰ÒÚ‚‡ ‚

    ·ÂÁÓÔ‡ÒÌÓÏ ÏÂÒÚÂ, ‚Ì ‰ÓÒfl„‡ÂÏÓÒÚË ‰ÂÚÂÈ.

    • ᇘ‡ÒÚÛ˛ ‰ÂÚË Ì ÓÒÓÁ̇˛Ú ÓÔ‡ÒÌÓÒÚË

    • ÑÎfl ÛÚËÎËÁ‡ˆËË Ï‡¯ËÌ˚ ÌÂÓ·ıÓ‰ËÏÓ ÓÚÂÁ‡Ú¸

    ˝ÎÂÍÚÓÔË·ÓÓ‚. ÇÓ ‚ÂÏfl ‡·ÓÚ˚ χ¯ËÌ˚

    ͇·Âθ ÔËÚ‡ÌËfl Ë ‚˚‚ÂÒÚË ËÁ ÒÚÓfl Á‡ÏÓÍ

    ÌÂÓ·ıÓ‰ËÏÓ ÒΉËÚ¸ Á‡ ‰ÂÚ¸ÏË Ë Ì ÔÓÁ‚ÓÎflÚ¸

    Á‡„ÛÁÓ˜ÌÓ„Ó Î˛Í‡, ˜ÚÓ·˚ ‚ χ¯ËÌe Ì ÏÓ„ÎË

    ËÏ Ë„‡Ú¸ Ò Ì².

    Áakr˚twså ‰ÂÚË.

    • ìÔ‡ÍÓ‚Ó˜Ì˚ χÚÂˇÎ˚ (Ú‡ÍË ͇Í

    ÔÓÎË˝ÚËÎÂÌÓ‚‡fl ÔÎfiÌ͇, ÔÂÌÓÔ·ÒÚ) fl‚Îfl˛ÚÒfl

    ÓÔ‡ÒÌ˚ÏË Ë ÏÓ„ÛÚ ÒÚ‡Ú¸ Ô˘ËÌÓÈ Û‰Û¯ÂÌËfl.

    ÑÂÊËÚ Ëı ‚Ì ‰ÓÒfl„‡ÂÏÓÒÚË ‰ÂÚÂÈ.

    RUSSKIJ

    éı‡Ì‡ ÓÍÛʇ˛˘ÂÈ

    Ò‰˚

    èÓ‚ÚÓÌÓ ËÒÔÓθÁÓ‚‡ÌËÂ

    ìÚËÎËÁ‡ˆËfl χ¯ËÌ˚

    ÛÔ‡ÍÓ‚Ó˜Ì˚ı χÚÂˇÎÓ‚

    ÑÎfl Ô‡‚ËθÌÓÈ ÛÚËÎËÁ‡ˆËË Ï‡¯ËÌ˚ ÌÂÓ·ıÓ‰ËÏÓ

    Ó·‡ÚËÚ¸Òfl za spravkoj v mestnyj

    å‡ÚÂˇÎ˚, Ó·ÓÁ̇˜ÂÌÌ˚ ÒËÏ‚ÓÎÓÏ ÏÓ„ÛÚ

    municipalitet.

    ËÒÔÓθÁÓ‚‡Ú¸Òfl ÔÓ‚ÚÓÌÓ.

    >êÖ< = ÔÓÎË˝ÚËÎÂÌ

    >PS< = ÔÓÎËÒÚËÓÎ

    >êê< = ÔÓÎËÔÓÔËÎÂÌ

    ÑÎfl ÛÚËÎËÁ‡ˆËË ™tih materialov ÌÂÓ·ıÓ‰ËÏÓ

    ÛÍ·‰˚‚‡Ú¸ Ëı ‚ ÒÔˆˇθÌ˚ ÏÂÒÚ‡ (ËÎË

    ÍÓÌÚÂÈÌÂ˚).

    êÂÍÓÏẨ‡ˆËË ÔÓ Óı‡ÌÂ

    ÓÍÛʇ˛˘ÂÈ Ò‰˚

    ÑÎfl ˝ÍÓÌÓÏËË ÔÓÚ·ÎÂÌËfl ‚Ó‰˚ Ë

    • Ç˚·irajte “ÍÓÓÚÍÛ˛” ÔÓ„‡ÏÏÛ ‰Îfl χÎÓ

    ˝ÎÂÍÚÓ˝ÌÂ„ËË, ‡ Ú‡ÍÊ ‰Îfl Óı‡Ì˚

    Á‡„flÁÌfiÌÌÓ„Ó ·Âθfl.

    ÓÍÛʇ˛˘ÂÈ Ò‰˚, ÂÍÓÏẨÛÂÏ Ç‡Ï

    • èË ÒÚËÍ Ì·Óθ¯Ëı ÍÓ΢ÂÒÚ‚ ·Âθfl

    ÔˉÂÊË‚‡Ú¸Òfl ÒÎÂ‰Û˛˘Ëı ÂÍÓÏẨ‡ˆËÈ:

    ËÒÔÓθÁÛÈÚ ÓÚ ÔÓÎÓ‚ËÌ˚ ‰Ó ‰‚Ûı ÚÂÚÂÈ

    • àÒÔÓθÁyÈÚe χ¯ËÌÛ Ò ÔÓÎÌÓÈ Á‡„ÛÁÍÓÈ ·Âθfl,

    ÂÍÓÏẨÛÂÏÓ„Ó ÍÓ΢ÂÒÚ‚‡ ÏÓ˛˘Â„Ó

    ÌÓ Ì ÔÂ„Ûʇfl ·‡‡·‡Ì.

    Ò‰ÒÚ‚‡.

    • àÒÔÓθÁyÈÚe ÔÓ„‡ÏÏÛ Ô‰‚‡ËÚÂθÌÓÈ

    ÒÚËÍË ÚÓθÍÓ ‰Îfl Ó˜Â̸ „flÁÌÓ„Ó ·Âθfl.

    • ÑÓ·ËvaÈÚec¸ ÒÓÓÚ‚ÂÚÒÚ‚Ëfl ÍÓ΢ÂÒÚ‚‡

    ÏÓ˛˘Â„Ó Ò‰ÒÚ‚‡ ÊfiÒÚÍÓÒÚË ‚Ó‰ÓÔÓ‚Ó‰ÌÓÈ

    ‚Ó‰˚, ÍÓ΢ÂÒÚ‚Û ·Âθfl Ë ÒÚÂÔÂÌË Â„Ó

    Á‡„flÁÌfiÌÌÓÒÚË.

    29

    132996840•rus.qxd 19-10-2001 14:10 Pagina 29

    Картинка с сайта: instruk24.ru

    Tehni©eskie dannye

    RAZMERY Vysota 85 cm

    fiirina 60 cm

    Glubina 45 cm

    NOMINALWNAÅ ZAGRUZKA ïÎÓÔÓÍ 4 kg (maks. 4,5 kg)

    SUHOGO BELWÅ Sintetika 1,5 kg

    fierstw 1 kg

    OTËIM Maksimum 1000 Ó·/ÏËÌ

    PITANIE NapråΩenie 220-230V/50 Gc

    Potreblåemaå 2200 Vt 10A

    moxnostw

    NAPOR VODY Minimum 50 kPa

    Maksimum 800 kPa

    Maßina sootvetstvuet direktivam EÈS N° 89/336/EEG i 73/23/EEG, a takΩe

    GOST 27570.4-87, GOST 23511-79, GOST R 50033-92.

    30

    132996840•rus.qxd 19-10-2001 14:10 Pagina 30

    Картинка с сайта: instruk24.ru

    Ustanovka

    äÂÔÎÂÌËfl, ÛÒÚ‡ÌÓ‚ÎÂÌÌ˚ ̇

    ‚ÂÏfl ÔÂ‚ÓÁÍË

    èÂ‰ ËÒÔÓθÁÓ‚‡ÌËÂÏ Ï‡¯ËÌ˚

    ÌÂÓ·ıÓ‰ËÏÓ Û‰‡ÎËÚ¸ ‚Ò ÍÂÔÎÂÌËfl ‰Îfl

    ÔÂ‚ÓÁÍË Ë ÛÔ‡ÍÓ‚Ó˜Ì˚ χÚÂˇÎ˚.

    êÂÍÓÏẨÛÂÏ ‚‡Ï ÒÓı‡ÌËÚ¸ ‚Ò Ú‡ÌÒÔÓÚÌ˚Â

    ÍÂÔÎÂÌËfl ̇ ÒÎÛ˜‡È ÔÂ‚ÓÁÍË Ï‡¯ËÌ˚ ̇

    ÌÓ‚ÓÂ ÏÂÒÚÓ.

    1. èË ÔÓÏÓ˘Ë „‡Â˜ÌÓ„Ó Íβ˜‡ ÓÚ‚ËÌÚËÚ Ë

    Û‰‡ÎËÚe Ô‡‚˚È ·ÓÎÚ Ì‡ Á‡‰ÌÂÈ Ô‡ÌÂÎË.

    RUSSKIJ

    2. èÓÎÓÊËÚ χ¯ËÌÛ Ì‡ Á‡‰Ì˛˛ Ô‡ÌÂθ,

    ÒÚ‡‡flÒ¸ Ì ÔÂÂʇڸ ¯Î‡Ì„Ë. ùÚÓ„Ó ÏÓÊÌÓ

    ËÁ·Âʇڸ, ÔÓÎÓÊË‚ Ó‰ËÌ ËÁ ÔÂÌÓÔ·ÒÚÓ‚˚ı

    Û„ÓÎÍÓ‚ ÔÓ‰ χ¯ËÌÛ.

    3. 쉇ÎËÚ ÔÂÌÓÔ·ÒÚÓ‚˚È ÔÓ‰‰ÓÌ ËÁ-ÔÓ‰

    χ¯ËÌ˚.

    4. 쉇ÎË‚ ÎËÔÍÛ˛ ÎÂÌÚÛ, ÒÌËÏËÚ ‰‚‡

    ÔÓÎË˝ÚËÎÂÌÓ‚˚ı Ô‡ÍÂÚË͇. éÒÚÓÓÊÌÓ

    ÒÌËÏËÚ Ò̇˜‡Î‡ Ô‡‚˚È Ô‡ÍÂÚËÍ (1), Á‡ÚÂÏ

    ΂˚È Ô‡ÍÂÚËÍ (2) ‚ ÒÚÓÓÌÛ ˆÂÌÚ‡ χ¯ËÌ˚.

    5. èÓÒÚ‡‚¸Ú χ¯ËÌÛ ‚ ‚ÂÚË͇θÌÓÂ

    ÔÓÎÓÊÂÌËÂ Ë Û‰‡ÎËÚ ÓÒڇθÌ˚ ‰‚‡ ·ÓÎÚ‡ Ò

    Á‡‰ÌÂÈ Ô‡ÌÂÎË.

    6. Ç˚̸Ú ÚË Ô·ÒÚχÒÒÓ‚˚ı Á‡„ÎÛ¯ÍË ËÁ

    ÓÚ‚ÂÒÚËÈ, ‚ ÍÓÚÓ˚ ·˚ÎË Á‡‚Ë̘ÂÌ˚ ·ÓÎÚ˚.

    31

    P0255

    7. á‡ÍÓÈÚ ÓÚÍ˚Ú˚ ÓÚ‚ÂÒÚËfl Á‡„Îۯ͇ÏË,

    ÍÓÚÓ˚ ̇ıÓ‰flÚÒfl ‚ Ô‡ÍÂÚÂ Ò ËÌÒÚÛ͈ËflÏË.

    ê‡ÒÔÓÎÓÊÂÌËÂ

    ìÒڇ̇‚ÎË‚‡ÈÚ χ¯ËÌÛ Ì‡ „ÓËÁÓÌڇθÌ˚È,

    Ú‚fi‰˚È ÔÓÎ.

    ì·Â‰ËÚÂÒ¸, ˜ÚÓ ˆËÍÛÎflˆËfl vozduha pod

    χ¯ËÌoÈ Ì Á‡ÚÛ‰ÌÂ̇ ÍÓ‚‡ÏË, ÍÓ‚Ó‚˚ÏË

    ‰ÓÓÊ͇ÏË Ë Ú.‰. ì·Â‰ËÚÂÒ¸, ˜ÚÓ Ï‡¯Ë̇ ÌÂ

    ͇҇ÂÚÒfl ÒÚÂÌ ËÎË ÍÛıÓÌÌÓÈ Ï·ÂÎË.

    í˘‡ÚÂθÌÓ ‚˚Ó‚ÌflÈÚ χ¯ËÌÛ, Á‡‚Ë̘˂‡fl ËÎË

    ÓÚ‚Ë̘˂‡fl „ÛÎËÛ˛˘ËÂÒfl ÌÓÊÍË. çËÍÓ„‰‡ ÌÂ

    ÔӉͷ‰˚‚‡ÈÚ ͇ÚÓÌ, ÍÛÒÍË ‰Â‚‡ ËÎË ‰Û„ËÂ

    χÚÂˇÎ˚ ‰Îfl ÍÓÏÔÂÌÒ‡ˆËË ÌÂÓ‚ÌÓÒÚÂÈ ÔÓ·.

    è

    èÓÓ‰‰ÍÍÎβ˛˜˜ÂÂÌÌËË Ïχ‡¯¯ËËÌÌ˚˚ ÍÍ ‚‚ÓÓ‰‰ÓÓÔÔÓÓ‚‚ÓÓ‰‰ÛÛ

    èÓ‰Íβ˜ËÚ ̇ÎË‚ÌÓÈ ¯Î‡Ì„, ÔÓÒÚ‡‚Îfl˛˘ËÈÒfl ‚

    ÍÓÏÔÎÂÍÚÂ Ò Ï‡¯ËÌÓÈ, Í ‚Ó‰ÓÔÓ‚Ó‰ÌÓÏÛ Í‡ÌÛ

    Ò ÂÁ¸·ÓÈ 3/4”.

    çË ‚ ÍÓÂÏ ÒÎÛ˜‡Â Ì ËÒÔÓθÁÛÈÚ ÛÊ ·˚‚¯Ë ‚

    ÛÔÓÚ·ÎÂÌËË Ì‡ÎË‚Ì˚ ¯Î‡Ì„Ë.

    ÑÛ„ÓÈ ÍÓ̈ ̇ÎË‚ÌÓ„Ó ¯Î‡Ì„‡,

    ÔÓ‰Íβ˜‡˛˘ËÈÒfl Í Ï‡¯ËÌÂ, ÏÓÊÂÚ ·˚Ú¸

    ÔÓ‚fiÌÛÚ ‚ β·ÓÏ Ì‡Ô‡‚ÎÂÌËË. éÒ··¸Ú „‡ÈÍÛ,

    ÔÓ‚ÂÌËÚ ¯Î‡Ì„ Ë ‚ÌÓ‚¸ Á‡ÚflÌËÚ „‡ÈÍÛ,

    ÔÓ‚ÂË‚ ÓÚÒÛÚÒÚ‚Ë Ú˜ÂÈ ‚Ó‰˚. ç‡ÎË‚ÌÓÈ

    ¯Î‡Ì„ ÌÂθÁfl ‚˚Úfl„Ë‚‡Ú¸. ÖÒÎË ÓÌ ÒÎ˯ÍÓÏ

    P1051

    132996840•rus.qxd 19-10-2001 14:10 Pagina 31

    P0256

    P0020

    2

    1

    P1068

    P1066

    P1088

    P0021

    Картинка с сайта: instruk24.ru

    ÍÓÓÚÍËÈ, Ë ‚˚ Ì ıÓÚËÚ ÔÂ‰‚Ë„‡Ú¸ Í‡Ì, ÚÓ

    ‚‡Ï ÒΉÛÂÚ ÍÛÔËÚ¸ ÌÓ‚˚È, ·ÓΠ‰ÎËÌÌ˚È

    ¯Î‡Ì„, ÒÔˆˇθÌÓ Ô‰̇Á̇˜ÂÌÌ˚È ‰Îfl

    ‰‡ÌÌ˚ı ˆÂÎÂÈ.

    èèÓÓ‰‰ÍÍÎβ˛˜˜ÂÂÌÌËË ÍÍ Í͇‡Ì̇‡ÎÎËËÁÁ‡‡ˆˆËËËË

    äÓ̈ ÒÎË‚ÌÓ„Ó ¯Î‡Ì„‡ ÏÓÊÌÓ ÛÒڇ̇‚ÎË‚‡Ú¸

    ÚÂÏfl ÒÔÓÒÓ·‡ÏË:

    èÓ‚ÂÒËÚ¸ ̇ Í‡È ‡ÍÓ‚ËÌ˚ ÔË ÔÓÏÓ˘Ë

    Ô·ÒÚχÒÒÓ‚ÓÈ Ì‡Ô‡‚Îfl˛˘ÂÈ, ‚ıÓ‰fl˘ÂÈ ‚

    ÍÓÏÔÎÂÍÚ Ï‡¯ËÌ˚. Ç ˝ÚÓÏ ÒÎÛ˜‡Â ۷‰ËÚÂÒ¸,

    ˜ÚÓ ¯Î‡Ì„ Ì ÒÓÒÍÓ˜ËÚ ‚Ó ‚ÂÏfl ÒÎË‚‡ ‚Ó‰˚.

    ùÚÓ ÏÓÊÌÓ ÛÒÚ‡ÌËÚ¸, ÔË‚flÁ‡‚ ¯Î‡Ì„ Í Í‡ÌÛ

    ÍÛÒÍÓÏ ¯Ô‡„‡Ú‡, ËÎË Á‡ÍÂÔË‚ Â„Ó Ì‡ ÒÚÂÌÂ.

    èÓ‰Íβ˜ËÚ¸ Í ÓÚ‚ÂÚ‚ÎÂÌ˲ ÒÎË‚ÌÓÈ ÚÛ·˚

    ‡ÍÓ‚ËÌ˚. чÌÌÓ ÓÚ‚ÂÚ‚ÎÂÌË ‰ÓÎÊÌÓ ·˚Ú¸

    ̇‰ ÒËÙÓÌÓÏ ‡ÍÓ‚ËÌ˚, ˜ÚÓ·˚ ‚˚ÒÓÚ‡ ÓÚ ÔÓ·

    ÒÓÒÚ‡‚Îfl· Ì ÏÂÌ 60 ÒÏ.

    ççÂÂÔÔÓÓÒÒ‰‰ÒÒÚÚ‚‚ÂÂÌÌÌÌÓÓ ÍÍ ÒÒÎÎËË‚‚ÌÌÓÓÈÈ ÚÚÛÛ··ÂÂ

    ̇ ‚˚ÒÓÚ ÌÂ

    ÏÂÌÂÂ 60 ÒÏ Ë ÌÂ ·ÓÎÂÂ 90 ÒÏ.

    äÓ̈ ÒÎË‚ÌÓ„Ó ¯Î‡Ì„‡ ‰ÓÎÊÂÌ ‚Ò„‰‡

    ‚ÂÌÚËÎËÓ‚‡Ú¸Òfl, ÚÓ ÂÒÚ¸ ‚ÌÛÚÂÌÌËÈ ‰Ë‡ÏÂÚ

    ÚÛ·˚ ‰ÓÎÊÂÌ ·˚Ú¸ ¯Ë ̇ÛÊÌÓ„Ó ‰Ë‡ÏÂÚ‡

    ÒÎË‚ÌÓ„Ó ¯Î‡Ì„‡.

    çÂθÁfl ÔÂ„˷‡Ú¸ ÒÎË‚ÌÓÈ ¯Î‡Ì„. éÌ ‰ÓÎÊÂÌ

    ÔÓ΄‡Ú¸ ÔÓ ÔÓÎÛ Ë ÔÓ‰ÌËχڸÒfl ÚÓθÍÓ fl‰ÓÏ Ò

    ÏÂÒÚÓÏ ÒÎË‚‡.

    32

    P0022

    èèÓÓ‰‰ÍÍÎβ˛˜˜ÂÂÌÌËË ÍÍ ˝˝ÎÎÂÂÍÍÚÚÓÓÒÒÂÂÚÚËË

    чÌ̇fl χ¯Ë̇ ‡Á‡·Óڇ̇ ‰Îfl ‡·ÓÚ˚ ÓÚ

    ˝ÎÂÍÚÓÒÂÚË Ò Ó‰ÌÓÙ‡ÁÌ˚Ï Ì‡ÔflÊÂÌËÂÏ 220-

    230 Ç, 50 Ɉ.

    ì·Â‰ËÚÂÒ¸, ˜ÚÓ ‚‡¯‡ ‰Óχ¯Ìflfl ˝ÎÂÍÚ˘ÂÒ͇fl

    ÒËÒÚÂχ ÒÔÓÒӷ̇ ‚˚‰Âʇڸ χÍÒËχθÌÛ˛

    ̇„ÛÁÍÛ (2,2 ÍÇÚ), Û˜ËÚ˚‚‡fl ‡·ÓÚÛ Ë ‰Û„Ëı

    ˝ÎÂÍÚÓÔË·ÓÓ‚.

    èÓ‰Íβ˜‡ÈÚ χ¯ËÌÛ ÚÓθÍÓ Í ÓÁÂÚÍ‡Ï Ò

    Á‡ÁÂÏÎÂÌËÂÏ, ‚ ÒÓÓÚ‚ÂÚÒÚ‚ËË Ò

    ‰ÂÈÒÚ‚Û˛˘ËÏË Ô‡‚Ë·ÏË ˝ÎÂÍÚÓÚÂıÌËÍË.

    àÁ„ÓÚÓ‚ËÚÂθ ÓÒ‚Ó·Óʉ‡ÂÚÒfl ÓÚ Î˛·ÓÈ

    ÓÚ‚ÂÚÒÚ‚ÂÌÌÓÒÚË Á‡ Û˘Â· β‰flÏ ËÎË

    ËÏÛ˘ÂÒÚ‚Û ‚ ÒÎÛ˜‡Â Ì‚˚ÔÓÎÌÂÌËfl

    ‚˚¯ÂÛ͇Á‡ÌÌ˚ı Ô‰ÓÒÚÓÓÊÌÓÒÚÂÈ.

    èË ÌÂÓ·ıÓ‰ËÏÓÒÚË Á‡ÏÂÌ˚ ͇·ÂÎfl

    ÔËÚ‡ÌËfl ÔË·Ó‡ ˝Ú‡ ÓÔÂ‡ˆËfl ‰ÓÎÊ̇

    ‚˚ÔÓÎÌflÚ¸Òfl ÚÓθÍÓ specialistom iz

    avtorizovannogo izgotovitelem

    servisnogo centra.

    èÓÒÎe ÛÒÚ‡ÌÓ‚ÍË Ï‡¯ËÌ˚ ‰ÓÎÊeÌ ·˚Ú¸

    Ó·eÒÔe˜eÌ Ò‚Ó·Ó‰Ì˚È ‰ÓÒÚÛÔ Í Í‡·eβ ÔËÚ‡ÌËfl.

    132996840•rus.qxd 19-10-2001 14:10 Pagina 32

    P0023

    Картинка с сайта: instruk24.ru

    RUSSKIJ

    Opisanie maßiny

    1 ÑÓÁ‡ÚÓ moæxego sredstva

    2 èÓ„‡ÏÏ̇fl ͇ÚӘ͇

    3 è‡ÌÂθ ÛÔ‡‚ÎÂÌËfl

    4 ë˄̇θ̇fl ·ÏÔ‡ “ÅÎÓÍËӂ͇ β͇”

    5 îËθÚ ÒÎË‚ÌÓ„Ó ¯Î‡Ì„‡

    6 ê„ÛÎËÛÂÏ˚ ÌÓÊÍË ‰Îfl ‚˚‡‚ÌË‚‡ÌËfl

    χ¯ËÌ˚ ÔÓ „ÓËÁÓÌÚ‡ÎË

    ëËË„„Ì̇‡Îθ¸Ì̇‡flfl η‡ÏÏÔÔ‡‡ ··ÎÎÓÓÍÍËËÓÓ‚‚ÍÍËË

    ë

    Îβ˛Í͇‡

    ÇÓ ‚ÂÏfl ÒÚËÍË Á‡„ÛÁÓ˜Ì˚È Î˛Í

    Á‡·ÎÓÍËÓ‚‡Ì. é ·ÎÓÍËÓ‚Í Ò˄̇ÎËÁËÛÂÚ

    ÍÓÌÚÓθ̇fl ·ÏÔ‡ fl‰ÓÏ Ò Û˜ÍÓÈ Î˛Í‡. èÓ͇

    „ÓËÚ Î‡ÏÔ‡, Î˛Í Ì ÓÚÍÓÂÚÒfl.

    Dozator moæxego sredstva

    otdelenie dlå dozirovki poroßka

    predvaritelwnoj stirki

    otdelenie dlå dozirovki poroßka

    osnovnoj stirki

    otdelenie dlå dozirovki dobavok,

    ispolwzuemyh pri poloskanii

    33

    P1017

    LJ¯‡ ÌÓ‚‡fl

    ÒÚË‡Î¸Ì‡fl χ¯Ë̇

    LJ¯‡ ÌÓ‚‡fl ÒÚË‡Î¸Ì‡fl χ¯Ë̇, Ó·ÓÛ‰Ó‚‡Ì̇fl ÒËÒÚÂÏÓÈ ÙËÏ˚ ùÎÂÍÚÓβÍÒ “ÑËÂÍÚ ÒÔÂÈ ÒËÒÚÂÏ”,

    Û‰Ó‚ÎÂÚ‚ÓflÂÚ ‚ÒÂÏ ÒÓ‚ÂÏÂÌÌ˚Ï Ú·ӂ‡ÌËflÏ Ì‡ËÎÛ˜¯ÂÈ ÒÚËÍË ·Âθfl Ò Ì‡ËÏÂ̸¯ËÏ ‡ÒıÓ‰ÓÏ

    ‚Ó‰˚, ˝ÎÂÍÚÓ˝ÌÂ„ËË Ë ÏÓ˛˘Â„Ó Ò‰ÒÚ‚‡.

    чÊ χÎÂ̸ÍË ÍÓ΢ÂÒÚ‚‡ ·Âθfl ÒÚË‡˛ÚÒfl ˝ÍÓÌÓÏ˘ÌÓ, Ú‡Í Í‡Í ÍÓ΢ÂÒÚ‚Ó ‚Ó‰˚ „ÛÎËÛÂÚÒfl

    ‡‚ÚÓχÚ˘ÂÒÍË Òӄ·ÒÌÓ Á‡„ÛÁÍÂ Ë ÚËÔÛ Ú͇ÌË.

    •

    ëëÂÂÎÎÂÂÍÍÚÚÓÓ ÔÔÓÓ„„‡‡ÏÏÏÏ

    ÔÓÁ‚ÓÎflÂÚ ‚‡Ï Ú‡ÍÊÂ

    •

    ëëÔÔˆˆËˇ‡Îθ¸Ì̇‡flfl ÔÔÓÓ„„‡‡ÏÏÏχ‡ ‰‰ÎÎflfl ¯¯ÂÂÒÒÚÚËË

    Ò ÌÓ‚ÓÈ

    ‚˚·Ë‡Ú¸ ÚÂÏÔÂ‡ÚÛÛ ÒÚËÍË, ˜ÚÓ

    ÒËÒÚÂÏÓÈ ‚˚ÒÚË‡ÂÚ ‚‡¯Ë ¯ÂÒÚflÌ˚ ‚Â˘Ë Ò

    Á̇˜ËÚÂθÌÓ ÛÔÓ˘‡ÂÚ ËÒÔÓθÁÓ‚‡ÌË χ¯ËÌ˚.

    ÓÒÓ·ÂÌÌÓÈ ÓÒÚÓÓÊÌÓÒÚ¸˛.

    •

    ÑÑËËÒÒÔÔÎÎÂÂÈÈ ‚‚˚˚ÔÔÓÓÎÎÌÌÂÂÌÌËËflfl ÔÔÓÓ„„‡‡ÏÏÏÏ˚˚

    ÔÓ͇Á˚‚‡ÂÚ

    •

    ììÒÒÚÚÓÓÈÈÒÒÚÚ‚‚ÓÓ ÔÔ‰‰ÓÓÚÚ‚‚‡‡˘˘ÂÂÌÌËËflfl ‰‰ËËÒÒ··‡‡Î·‡ÌÌÒÒ‡‡

    ˝Ú‡Ô ÒÚËÍË, ÍÓÚÓ˚È ‚˚ÔÓÎÌflÂÚ Ï‡¯Ë̇.

    Ó·ÂÒÔ˜ËÚ ÛÒÚÓȘ˂ÓÒÚ¸ χ¯ËÌ˚ ‚Ó ‚ÂÏfl

    •

    ÄÄ‚‚ÚÚÓÓÏχ‡ÚÚˢ˜ÂÂÒÒÍÍÓÓ ÓÓııη‡Êʉ‰ÂÂÌÌËË ‚‚ÓÓ‰‰˚˚ ‰‰ÓÓ 6600°°ëë

    ÓÚÊËχ.

    ÔÂ‰ ÒÎË‚ÓÏ ÔË ËÒÔÓθÁÓ‚‡ÌËË ÔÓ„‡ÏÏ˚

    95°C. ùÚÓ ÒÏfl„˜‡ÂÚ ÂÁÍËÈ ÔÂÂÔ‡‰ ÚÂÏÔÂ‡ÚÛ˚

    Ú͇ÌË, ˜ÚÓ ÔÓÏÓ„‡ÂÚ ËÁ·Âʇڸ ÒÏË̇ÌËfl ·Âθfl.

    132996840•rus.qxd 19-10-2001 14:10 Pagina 33

    Картинка с сайта: instruk24.ru

    ùùÍÍÒÒÔÔÎÎÛÛ‡‡ÚÚ‡‡ˆˆËËflfl

    è臇ÌÌÂÂÎθ¸ ÛÛÔÔ‡‡‚‚ÎÎÂÂÌÌËËflfl

    11 èèÓÓ„„‡‡ÏÏÏÏÌ̇‡flfl Í͇‡ÚÚÓÓ˜˜Í͇‡

    22 ääÓÓÌÌÚÚÓÓÎθ¸Ì̇‡flfl η‡ÏÏÔÔ‡‡‡‡··ÓÓÚÚ˚˚

    äÓÌÚÓθ̇fl ·ÏÔ‡ ‡·ÓÚ˚ Á‡„Ó‡ÂÚÒfl, ÍÓ„‰‡

    χ¯Ë̇ ‚Íβ˜Â̇.

    33 ääÌÌÓÓÔÔÍ͇‡ ““ÇÇääãã//ÇÇõõääãã””

    ÇÍβ˜‡ÈÚÂ Ë ‚˚Íβ˜‡ÈÚ χ¯ËÌÛ Ì‡Ê‡ÚËÂÏ

    ‰‡ÌÌÓÈ ÍÌÓÔÍË.

    44 ëëÂÂÎÎÂÂÍÍÚÚÓÓ ÔÔÓÓ„„‡‡ÏÏÏÏ

    ùÚ‡ ÒÚË‡Î¸Ì‡fl χ¯Ë̇ ӷ·‰‡ÂÚ ÔflÚ¸˛

    ÔÓ„‡ÏÏÌ˚ÏË ÒÂÍÚÓ‡ÏË, ˜ÂÚ˚Â

    Ô‰̇Á̇˜ÂÌ˚ ‰Îfl ‡Á΢Ì˚ı ÚËÔÓ‚ Ú͇ÌË:

    ıÎÓÔÓÍ/ÎfiÌ („ÓÎÛ·ÓÈ ÒÂÍÚÓ)

    ÒËÌÚÂÚË͇ (ÊfiÎÚ˚È ÒÂÍÚÓ)

    ÚÓÌÍË Ú͇ÌË (˜fiÌ˚È ÒÂÍÚÓ)

    ¯ÂÒÚ¸ (˜fiÌ˚È ÒÂÍÚÓ)

    Ë Ó‰ËÌ ÒÂÍÚÓ ‰Îfl ÒÔˆˇθÌ˚ı ÔÓ„‡ÏÏ

    AA

    —

    GG

    .

    èÓ‚ÂÌËÚ Û˜ÍÛ ‚˚·Ó‡ ÔÓ„‡ÏÏ ‚Ô‡‚Ó ËÎË

    ‚ÎÂ‚Ó ‰Îfl ‚˚·Ó‡ ÔÓ„‡ÏÏ˚ Ë ÚÂÏÔÂ‡ÚÛ˚

    Òӄ·ÒÌÓ Û͇Á‡ÌËflÏ, Ô˂‰fiÌÌ˚Ï Ì‡ ˝ÚËÍÂÚ͇ı

    ·Âθfl, ËÎË Ê ÛÒÚ‡ÌÓ‚ËÚ Âfi ‚ ÒÓÓÚ‚ÂÚÒÚ‚ËË Ò

    Ó‰ÌÓÈ ËÁ ÔÓ„‡ÏÏ ÓÚ

    ÄÄ

    ‰Ó

    GG

    .

    èèÓÓÒÒÎΠÁÁ‡‡‚‚¯¯ÂÂÌÌËËflfl

    ‚‚˚˚ÔÔÓÓÎÎÌÌÂÂÌÌËËflfl ÔÔÓÓ„„‡‡ÏÏÏÏ˚˚ÛÛ˜˜ÍÍÛÛ ÒÒÎΉ‰ÛÛÂÂÚÚ ‚‚ÂÂÌÌÛÛÚÚ¸¸ ‚‚

    ÔÔÓÓÎÎÓÓÊÊÂÂÌÌËËÂÂ ““OO””..

    34

    E

    95˚

    G

    F

    60˚

    60˚

    D

    E

    C

    40˚

    B

    40˚

    A

    30˚

    30˚

    60˚

    E

    40˚

    40˚

    40˚

    30˚

    30˚

    40˚

    éé··ÓÓÁÁÌ̇‡˜˜ÂÂÌÌËËflfl Ì̇‡ ¯¯Í͇‡ÎΠÔÔÓÓ„„‡‡ÏÏÏÏ

    •

    ÖÖ

    Ó·ÓÁ̇˜‡ÂÚ ˝ÌÂ„ÓÒ·Â„‡˛˘Û˛ ÔÓ„‡ÏÏÛ.

    • ëËÏ‚ÓÎ Ó·ÓÁ̇˜‡ÂÚ, ©to ‚Ó‰‡ Ôri stirke

    Ì ̇„‚‡ÂÚÒfl.

    äÌÓÔÍË ‰ÓÔÓÎÌËÚÂθÌ˚ı ÙÛÌ͈ËÈ

    Ç Á‡‚ËÒËÏÓÒÚË ÓÚ ‚˚·‡ÌÌÓÈ ÔÓ„‡ÏÏ˚ ÏÓÊÌÓ

    ‚˚·‡Ú¸ ‡Á΢Ì˚ ÙÛÌ͈ËË. Ç˚·Ó ÙÛÌ͈ËÈ

    ‰ÓÎÊÂÌ ÔÓËÒıÓ‰ËÚ¸ ÔÓÒΠ‚˚·Ó‡ ÌÂÓ·ıÓ‰ËÏÓÈ

    ÔÓ„‡ÏÏ˚ Ë ‰Ó ̇ʇÚËfl ÍÌÓÔÍË èìëä/èÄìáÄ.

    Pri naΩatii na ™ti ÍÌÓÔÍË Á‡„Ó‡˛ÚÒfl

    ÒÓÓÚ‚ÂÚÒÚ‚Û˛˘Ë Ò˄̇θÌ˚ ·ÏÔ˚. èË Ëı

    ÔÓ‚ÚÓÌÓÏ Ì‡Ê‡ÚËË Î‡ÏÔ˚ „‡ÒÌÛÚ.

    ÑÎfl ÓÔӂ¢ÂÌËfl Ó· ӯ˷Í ‚˚·Ó‡ ·ÏÔ˚ ·Û‰ÛÚ

    ÏË„‡Ú¸ ÓÍÓÎÓ 2 ÒÂÍÛ̉, ‡ ̇ ‰ËÒÔΠÔÓfl‚ËÚÒfl

    ̇‰ÔËÒ¸

    EErrrr

    .

    55 ääÌÌÓÓÔÔÍ͇‡ ““è艉‚‚‡‡ËËÚÚÂÂÎθ¸Ì̇‡flfl

    ÒÒÚÚËËÍ͇‡””

    ÖÒÎË ·Âθfi Ó˜Â̸ „flÁÌÓÂ, ÚÓ ÏÓÊÌÓ ‚˚·‡Ú¸

    ÔÓ„‡ÏÏÛ Ò Ô‰‚‡ËÚÂθÌÓÈ ÒÚËÍÓÈ.

    èÂ‰ ÓÒÌÓ‚ÌÓÈ ÒÚËÍÓÈ ÒÚË‡Î¸Ì‡fl χ¯Ë̇

    ‚˚ÔÓÎÌflÂÚ Ô‰‚‡ËÚÂθÌÛ˛ ÒÚËÍÛ ÔË

    χÍÒËχθÌÓÈ ÚÂÏÔÂ‡ÚÛ 30°C.

    è艉‚‚‡‡ËËÚÚÂÂÎθ¸Ì̇‡flfl ÒÒÚÚËËÍ͇‡ Ì̇‡··ÓÓÚÚ‡‡ÂÂÚÚ ‚‚

    ÔÔÓÓ„„‡‡ÏÏÏÏ ‰‰ÎÎflfl ¯¯ÂÂÒÒÚÚËË..

    è‰‚‡ËÚÂθ̇fl ÒÚË͇ Á‡‚Â¯‡ÂÚÒfl ÍÓÓÚÍËÏ

    ÓÚÊËÏÓÏ ÒÓ ÒÍÓÓÒÚ¸˛ 650 Ó·/ÏËÌ ‰Îfl ıÎÓÔ͇,

    θ̇ Ë ÒËÌÚÂÚËÍË. èË ÒÚËÍ ÚÓÌÍËı Ú͇ÌÂÈ

    ‚Ó‰‡ ÒÎË‚‡ÂÚÒfl ·ÂÁ ÓÚÊËχ.

    66 ääÌÌÓÓÔÔÍ͇‡ ““ÇÇ˚˚··ÓÓ ÓÓÚÚÊÊËËÏχ‡””

    MoΩno cÌËÁËÚ¸ ‡‚ÚÓχÚ˘ÂÒÍË ‚‚‰fiÌÌÛ˛ ‚

    ÒÚË‡Î¸ÌÛ˛ χ¯ËÌÛ Ï‡ÍÒËχθÌÛ˛ ÒÍÓÓÒÚ¸ ‚

    Á‡‚ËÒËÏÓÒÚË ÓÚ ÚËÔ‡ Ú͇ÌË, ËÎË Ê ÏÓÊÌÓ

    132996840•rus.qxd 19-10-2001 14:10 Pagina 34

    Картинка с сайта: instruk24.ru

    ‚˚·‡Ú¸ ÙÛÌÍˆË˛ (ÓÚÍβ˜ÂÌË ÓÚÊËχ),

    88 ääÌÌÓÓÔÔÍ͇‡ ““ääÓÓÓÓÚÚÍ͇‡flfl ÒÒÚÚËËÍ͇‡””

    ̇ʇ‚ ˝ÚÛ ÍÌÓÔÍÛ.

    Pri naΩatii na ˝ÚÛ ÍÌÓÔÍÛ, ‚ÂÏfl ÒÚËÍË

    ᇄÓËÚÒfl ·ÏÔ‡, ÒÓÓÚ‚ÂÚÒÚ‚Û˛˘‡fl ‚˚·‡ÌÌÓÈ

    ÒÌËʇÂÚÒfl ÒÎÂ‰Û˛˘ËÏ Ó·‡ÁÓÏ:

    ÔÓÁˈËË.

    — na 55 ÏËÌÛÚ˚ ‰Îfl ıÎÓÔ͇ ÔË 95°C

    ééÚÚÊÊËËÏÏ

    — na 66 ÏËÌÛÚ˚ ‰Îfl hlopka ÔË 60°C

    — na 28 ÏËÌÛÚ˚ ‰Îfl ÒËÌÚÂÚËÍË

    å‡ÍÒËχθ̇fl ÒÍÓÓÒÚ¸ ÓÚÊËχ Á‡‚ËÒËÚ ÓÚ ÚËÔ‡

    — na 8 ÏËÌÛÚ ‰Îfl ÚÓÌÍÓ„Ó ·Âθfl

    Ú͇ÌË. ÑÎfl Ô˂‰fiÌÌ˚ı ÌËÊ ÏÓ‰ÂÎÂÈ ËϲÚÒfl

    ÒÎÂ‰Û˛˘Ë χÍÒËχθÌ˚ ÒÍÓÓÒÚË:

    ùÚ‡ ÙÛÌ͈Ëfl

    ÌÌÂÂ

    ÏÓÊÂÚ ·˚Ú¸ ‚˚·‡Ì‡ ‰Îfl ÒÚËÍË

    ¯ÂÒÚË.

    RUSSKIJ

    • ïÎÓÔÓÍ/ÎfiÌ:

    500/700/900 χÍÒ. 1000 Ó·/ÏËÌ

    êÂÍÓÏẨÛÂÚÒfl ‰Îfl Ì ӘÂ̸ „flÁÌÓ„Ó ·Âθfl.

    • ëËÌÚÂÚË͇/¯ÂÒÚ¸

    îÛÌ͈Ëfl Å˚ÒÚ‡fl ÒÚË͇

    ÌÌÂÂ

    ÏÓÊÂÚ ·˚Ú¸ ‚˚·‡Ì‡

    500/700 χÍÒ. 900 Ó·/ÏËÌ

    ‚ÏÂÒÚÂ Ò ˝ÍÓÌÓÏ˘ÌÓÈ ÔÓ„‡ÏÏÓÈ

    ÖÖ

    .

    • íÓÌÍË Ú͇ÌË:

    500 χÍÒ. 700 Ó·/ÏËÌ

    99 ääÌÌÓÓÔÔÍ͇‡ ““ÑÑÓÓÔÔÓÓÎÎÌÌËËÚÚÂÂÎθ¸ÌÌÓÓÂÂ

    ÔÔÓÓÎÎÓÓÒÒÍ͇‡ÌÌËË””

    ééÚÚÍÍÎβ˛˜˜ÂÂÌÌËË ÓÓÚÚÊÊËËÏχ‡

    ëÚË‡Î¸Ì‡fl χ¯Ë̇ ‚˚ÔÓÎÌËÚ ‰ÓÔÓÎÌËÚÂθÌÓÂ

    Pri ‚˚·e ÔÓÎÓÊÂÌËfl , χ¯Ë̇ Ì ‚˚ÔÓÎÌËÚ

    ÔÓÎÓÒ͇ÌËÂ. äÓ΢ÂÒÚ‚Ó ÔÓÎÓÒ͇ÌËÈ ‚ÓÁ‡ÒÚ‡ÂÚ

    ÓÚÊËÏ.

    Ò 3 ‰Ó 4.

    ùÚÛ ÙÛÌÍˆË˛ Ì‚ÓÁÏÓÊÌÓ ‚˚·‡Ú¸ ‰Îfl

    åÓÊÂÚ ËÒÔÓθÁÓ‚‡Ú¸Òfl ÒÓ ‚ÒÂÏË ÔÓ„‡ÏχÏË,

    ıÎÓÔ͇/θ̇.

    ÍÍÓÓÏÏ ¯¯ÂÂÒÒÚÚËË

    .

    Ñ

    ч‡ÌÌÌ̇‡flfl ÙÙÛÛÌÌÍ͈ˆËËflfl ÒÒÔÔˆˆËˇ‡Îθ¸ÌÌÓÓ ÔÔ‰‰Ì̇‡ÁÁÌ̇‡˜˜ÂÂÌ̇‡ ‰‰ÎÎflfl

    êÂÍÓÏẨÛÂÚÒfl ‰Îfl β‰ÂÈ Ò ˜Û‚ÒÚ‚ËÚÂθÌÓÈ

    ÓÓ˜˜ÂÂÌ̸¸ ÚÚÓÓÌÌÍÍËËıı ÚÚÍ͇‡ÌÌÂÂÈÈ..

    ÍÓÊÂÈ ËÎË Ê ‚ ÁÓ̇ı Ò Ó˜Â̸ Ïfl„ÍÓÈ ‚Ó‰ÓÈ.

    77 ääÌÌÓÓÔÔÍ͇‡ ““ÇÇÓÓ‰‰‡‡ ‚‚ ··‡‡ÍÍ””

    ÖÒÎË ·˚· ‚˚·‡Ì‡ ˝Ú‡ ÙÛÌ͈Ëfl, ÚÓ ÒÚË‡Î¸Ì‡fl

    χ¯Ë̇ Ì ÒÓθfiÚ ‚Ó‰Û ÔÓÒΉÌÂ„Ó ÔÓÎÓÒ͇ÌËfl.

    Ç ÍÓ̈ ÔÓ„‡ÏÏ˚ Ò˄̇θ̇fl ·ÏÔ‡ ÍÌÓÔÍË

    èìëä/èÄìáÄ Ë Î‡ÏÔ‡ Ù‡Á˚ ÔÓ„‡ÏÏ˚

    ̇˜ÌÂÚ ÏË„‡Ú¸, ˜ÚÓ ÓÁ̇˜‡ÂÚ ÌÂÓ·ıÓ‰ËÏÓÒÚ¸

    ÒÎË‚‡ ‚Ó‰˚ ‰Ó ÓÚÍ˚ÚËfl Á‡„ÛÁÓ˜ÌÓ„Ó Î˛Í‡.

    ÑÑÎÎflfl ÒÒÎÎËË‚‚‡‡ ‚‚ÓÓ‰‰˚˚ ÒÒÛÛ˘˘ÂÂÒÒÚÚ‚‚ÛÛ˛˛ÚÚ ÚÚËË ÒÒÔÔÓÓÒÒÓÓ··‡‡::

    •

    ÇÇ˚˚··ÂÂËËÚÚ ÔÔÓÓ„„‡‡ÏÏÏÏÛÛ DD ““ëëÎÎËË‚‚””..

    ëÚË‡Î¸Ì‡fl χ¯Ë̇ ÒÓθfiÚ ‚Ó‰Û ·ÂÁ ÓÚÊËχ.

    èÂ‰ ‚˚·ÓÓÏ ÔÓ„‡ÏÏ˚ “

    DD

    ” (ÒÎË‚), ÒÂÎÂÍÚÓ

    ÔÓ„‡ÏÏ ÒΉÛÂÚ ÔÂ‚ÂÒÚË ‚ ÔÓÎÓÊÂÌË “O”.

    •

    ç燇ÊÊÏÏËËÚÚ ÚÚÓÓÎθ¸ÍÍÓÓ ÍÍÌÌÓÓÔÔÍÍÛÛ èèììëëää//èèÄÄììááÄÄ..

    ëÚË‡Î¸Ì‡fl χ¯Ë̇ ÒÎË‚‡ÂÚ ‚Ó‰Û Ë ÓÚÊËχÂÚ

    ‚ Á‡‚ËÒËÏÓÒÚË ÓÚ ÚËÔ‡ Ú͇ÌË.

    •

    ÇÇ˚˚··‡‡ÚÚ¸¸ ÒÒÍÍÓÓÓÓÒÒÚÚ¸¸ ÓÓÚÚÊÊËËÏχ‡..

    Ç˚·‡Ú¸ ÌÂÓ·ıÓ‰ËÏÛ˛ ÒÍÓÓÒÚ¸ ÓÚÊËχ ÔË

    ÔÓÏÓ˘Ë ÒÔˆˇθÌÓÈ ÍÌÓÔÍË Ë Ì‡Ê‡Ú¸ ÍÌÓÔÍÛ

    èìëä/èÄìáÄ.

    35

    132996840•rus.qxd 19-10-2001 14:10 Pagina 35

    Картинка с сайта: instruk24.ru

    1100 ääÌÌÓÓÔÔÍ͇‡ ““ÅÅËËÓÓ””

    ùÚÛ ÙÛÌÍˆË˛ ÏÓÊÌÓ ‚˚·‡Ú¸ ‰Îfl ıÎÓÔ͇/θ̇ Ë

    ÒËÌÚÂÚËÍË, ‰Îfl ÚÂÏÔÂ‡ÚÛ ‚˚¯Â 40°C. äÓ„‰‡

    ÚÂÏÔÂ‡ÚÛ‡ ‰ÓÒÚË„ÌÂÚ 40°C, Ó̇ ·Û‰ÂÚ

    ÔÓ‰‰ÂÊË‚‡Ú¸Òfl ÔÓÒÚÓflÌÌÓÈ Ì‡ ÔÓÚflÊÂÌËË

    ÓÍÓÎÓ 10 ÏËÌÛÚ.

    ÇÓ ‚ÂÏfl ˝ÚÓ„Ó ÒÓ‰Âʇ˘ËÂÒfl ‚ ÒÚË‡Î¸ÌÓÏ

    ÔÓӯ͠˝ÌÁËÏ˚ ÛÌ˘ÚÓÊ‡Ú Á‡„flÁÌÂÌËÂ.

    èÓÒΠ˝ÚÓ„Ó ÏÓÊÌÓ ‚˚·‡Ú¸ ÌÓ‚Û˛ ÔÓ„‡ÏÏÛ.

    1111 ääÌÌÓÓÔÔÍ͇‡ ““èèÛÛÒÒÍÍ ÒÒ ÁÁ‡‡‰‰ÂÂÊÊÍÍÓÓÈÈ””

    èË ÔÓÏÓ˘Ë ‰‡ÌÌÓÈ ÍÌÓÔÍË ÏÓÊÌÓ Á‡‰Âʇڸ

    ÔÛÒÍ Ï‡ÍÒËÏÛÏ Ì‡ 24 ˜‡Ò‡.

    èÓÒΠ‚˚·Ó‡ ÔÓ„‡ÏÏ˚ ̇ ‰ËÒÔÎÂÂ

    ÔÓ͇Á˚‚‡ÂÚÒfl ÔÓ‰ÓÎÊËÚÂθÌÓÒÚ¸ ‚ ˜‡Ò‡ı Ë

    ÇÇ‚‚‰‰ÂÂÌÌËË ““èèÛÛÒÒÍ͇‡ ÒÒ ÁÁ‡‡‰‰ÂÂÊÊÍÍÓÓÈÈ””

    ÏËÌÛÚ‡ı (̇Ô. 2,05).

    • ÇÍβ˜ËÚ ÒÚË‡Î¸ÌÛ˛ χ¯ËÌÛ Ì‡Ê‡ÚËÂÏ

    ÍÌÓÔÍË .

    • Ç˚·ÂËÚ ÔÓ„‡ÏÏÛ.

    • ǂ‰ËÚ ÌÂÓ·ıÓ‰ËÏÓ ‚ÂÏfl Á‡‰ÂÊÍË.

    • ç‡ÊÏËÚ ÍÌÓÔÍÛ èìëä/èÄìáÄ .

    ÇÂÏfl Á‡‰ÂÊÍË ËÒ˜ËÒÎflÂÚÒfl ‚ ˜‡Ò‡ı.

    èÓ„‡Ïχ ̇˜ÌfiÚ ‡·ÓÚÛ ÔÓÒΠËÒÚ˜ÂÌËfl

    ‚‚‰fiÌÌÓ„Ó ‚ÂÏÂÌË.

    èÓ‰ÓÎÊËÚÂθÌÓÒÚ¸ ‡ÒÒ˜ËÚ˚‚‡ÂÚÒfl

    ààÁÁÏÏÂÂÌÌÂÂÌÌËË ‚‚ÂÂÏÏÂÂÌÌËË ÁÁ‡‡‰‰ÂÂÊÊÍÍËË

    ‡‚ÚÓχÚ˘ÂÒÍË Ì‡ ÓÒÌÓ‚‡ÌËË Ï‡ÍÒËχθÌÓÈ

    Á‡„ÛÁÍË ·Âθfl, Ô‰ÛÒÏÓÚÂÌÌÓÈ ‰Îfl ͇ʉÓÈ

    • ç‡ÊÏËÚ ÍÌÓÔÍÛ èìëä/èÄìáÄ.

    ÔÓ„‡ÏÏ˚.

    • ç‡ÊËχÈÚ ÍÌÓÔÍÛ “èÛÒÍ Ò Á‡‰ÂÊÍÓÈ” ‰Ó ÚÂı

    èÓÒΠ‚Íβ˜ÂÌËfl ÔÓ„‡ÏÏ˚

    ÔÓ, ÔÓ͇ ̇ ‰ËÒÔΠ̠ÔÓfl‚ËÚÒfl ÌÂÓ·ıÓ‰ËÏÓÂ

    ÔÓ‰ÓÎÊËÚÂθÌÓÒÚ¸ ÍÓÂÍÚËÛÂÚÒfl

    ‚ÂÏfl.

    ‡‚ÚÓχÚ˘ÂÒÍË Í‡Ê‰Û˛ ÏËÌÛÚÛ.

    ç‡ÊÏËÚ ÍÌÓÔÍÛ Ó‰ËÌ ‡Á, ÂÒÎË ‚‡Ï

    ÌÂÓ·ıÓ‰ËÏÓ ÒÚÂÂÚ¸ ‚‚‰fiÌÌÓ ‚ÂÏfl:

    èèÛÛÒÒÍÍ ÒÒ ÁÁ‡‡‰‰ÂÂÊÊÍÍÓÓÈÈ

    ‚˚Ò‚ÂÚËÚÒfl “0h” (0 ˜‡ÒÓ‚).

    • ç‡ÊÏËÚ ÍÌÓÔÍÛ èìëä/èÄìáÄ Â˘fi ‡Á, ˜ÚÓ·˚

    èÛÒÍ Ò Á‡‰ÂÊÍÓÈ ‚Íβ˜‡ÂÚÒfl ÔË ÔÓÏÓ˘Ë

    ‚˚ÔÓÎÌËÚ¸ ËÁÏÂÌÂÌËÂ ‚ÂÏÂÌË, ËÎË ÊÂ

    ÍÌÓÔÍË (χÍÒ. 24 ˜‡Ò‡) Ë ÔÓ͇Á˚‚‡ÂÚÒfl ̇

    ‚Íβ˜ËÚ¸ ÔÓ„‡ÏÏÛ-ÍÓ̈ ÔÓ„‡ÏÏ˚.

    ‰ËÒÔΠ‚ Ú˜ÂÌË 3 ÒÂÍÛ̉. á‡ÚÂÏ ‚ÌÓ‚¸

    ÔÓ͇Á˚‚‡ÂÚÒfl ÔÓ‰ÓÎÊËÚÂθÌÓÒÚ¸ ÔÓ„‡ÏÏ˚.

    1122 ììÌÌËË‚‚ÂÂÒÒ‡‡Îθ¸ÌÌ˚˚ÈÈ ‰‰ËËÒÒÔÔÎÎÂÂÈÈ

    ç‡ ÛÌË‚Â҇θÌÓÏ ‰ËÒÔΠÔÓ͇Á˚‚‡ÂÚÒfl

    ÒÎÂ‰Û˛˘‡fl ËÌÙÓχˆËfl:

    ééÚÚÏÏÂÂÌ̇‡ ÔÔÓÓ„„‡‡ÏÏÏÏ˚˚ —— ÔÔÓÓ‰‰ÓÓÎÎÊÊËËÚÚÂÂÎθ¸ÌÌÓÓÒÒÚÚ¸¸

    ÔÔÓÓ„„‡‡ÏÏÏÏ˚˚ —— ÔÔÛÛÒÒÍÍ ÒÒ ÁÁ‡‡‰‰ÂÂÊÊÍÍÓÓÈÈ —— ÓÓ¯¯ËË··Í͇‡ ÔÔËË

    ‚‚˚˚··ÓÓ —— ÍÍÓÓ‰‰ ÌÌÂÂËËÒÒÔÔ‡‡‚‚ÌÌÓÓÒÒÚÚËË —— ÍÍÓÓÌ̈ˆ ÔÔÓÓ„„‡‡ÏÏÏÏ˚˚..

    ééÚÚÏÏÂÂÌ̇‡ ÔÔÓÓ„„‡‡ÏÏÏÏ˚˚

    éÚÒ˜fiÚ ‚‚‰fiÌÌÓ„Ó ‚ÂÏÂÌË ÓÒÛ˘ÂÒÚ‚ÎflÂÚÒfl ‚

    èË ÓÚÏÂÌ ÔÓ„‡ÏÏ˚, ÒÂÎÂÍÚÓ ÔÓ„‡ÏÏ ‚

    ˜‡Ò‡ı.

    ÔÓÎÓÊÂÌËË “O”, ̇ ‰ËÒÔΠÔÓfl‚Îfl˛ÚÒfl 3 ÎËÌËË.

    36

    2.05

    èèÓÓ‰‰ÓÓÎÎÊÊËËÚÚÂÂÎθ¸ÌÌÓÓÒÒÚÚ¸¸ ÔÔÓÓ„„‡‡ÏÏÏÏ˚˚

    132996840•rus.qxd 19-10-2001 14:10 Pagina 36

    —

    Картинка с сайта: instruk24.ru

    ÖÒÎË ‚˚·Ë‡ÂÚÒfl ÌÂÒÓ‚ÏÂÒÚËχfl ÙÛÌ͈Ëfl Ò

    ‚˚·‡ÌÌÓÈ ÔÓ„‡ÏÏÓÈ ÒÚËÍË, ̇ ‰ËÒÔÎÂÂ

    ÔÓfl‚ÎflÂÚÒfl “

    EErrrr

    ”.

    RUSSKIJ

    çÂËÒÔ‡‚ÌÓÒÚË Ó·ÓÁ̇˜‡˛ÚÒfl ÒÔˆˇθÌ˚Ï ÍÓ‰ÓÏ

    ̇ ‰ËÒÔÎÂÂ. äÓ‰ fl‚ÎflÂÚÒfl ‚‡ÊÌ˚Ï

    ‚ÒÔÓÏÓ„‡ÚÂθÌ˚Ï Ò‰ÒÚ‚ÓÏ ‰Îfl ÔÓθÁÓ‚‡ÚÂÎÂÈ Ë

    ÒÎÛÊ·˚ ÚÂıÔÓÏÓ˘Ë, ̇ÔËÏÂ, “Ö20” (ÒÏ. ëÚ. 49-50).

    ääÓÓÌ̈ˆ ÔÔÓÓ„„‡‡ÏÏÏÏ˚˚

    èÓÒΠÁ‡‚Â¯ÂÌËfl ÔÓ„‡ÏÏ˚ ̇ ‰ËÒÔÎÂÂ

    ÔÓfl‚ÎflÂÚÒfl ÏË„‡˛˘ËÈ ÌÓθ. ÖÒÎË ·˚· ‚˚·‡Ì‡

    ÙÛÌ͈Ëfl , ÌÓθ Ì ÏË„‡ÂÚ.

    37

    E20

    é鯯ËË··Í͇‡ ÔÔËË ‚‚˚˚··ÓÓÂÂ

    1133 ääÌÌÓÓÔÔÍ͇‡ ““èèììëëää//èèÄÄììááÄÄ””

    ùÚ‡ ÍÌÓÔ͇ ӷ·‰‡ÂÚ ÚÂÏfl ÙÛÌ͈ËflÏË:

    èèÛÛÒÒÍÍ —— è臇ÛÛÁÁ‡‡ —— ëëÎÎËË‚‚//ÓÓÚÚÊÊËËÏÏ

    èèÛÛÒÒÍÍ

    ääÓÓ‰‰ ÌÌÂÂËËÒÒÔÔ‡‡‚‚ÌÌÓÓÒÒÚÚËË

    èË Ì‡Ê‡ÚËË ˝ÚÓÈ ÍÌÓÔÍË ‚Íβ˜‡ÂÚÒfl

    ‚˚·‡Ì̇fl ÔÓ„‡Ïχ. ë˄̇θ̇fl ·ÏÔ‡

    èìëä/èÄìáÄ ÔÂÂÒÚ‡ÌÂÚ ÏË„‡Ú¸ Ë ·Û‰ÂÚ „ÓÂÚ¸

    ̇ ÔÓÚflÊÂÌËË ‚ÒÂÈ ÔÓ„‡ÏÏ˚.

    ÖÒÎË ·˚Î ‚˚·‡Ì ÔÛÒÍ Ò Á‡‰ÂÊÍÓÈ, ÚÓ

    ̇˜Ë̇ÂÚÒfl Ó·‡ÚÌ˚È ÓÚÒ˜fiÚ.

    è臇ÛÛÁÁ‡‡

    ç‡Ê‡‚ ˝ÚÛ ÍÌÓÔÍÛ, ÔÂ˚‚‡ÂÚÒfl ‚˚ÔÓÎÌflÂχfl

    ÔÓ„‡Ïχ. Öfi ‡·ÓÚ‡ ‚ÌÓ‚¸ ‚ÓÁÓ·ÌÓ‚ËÚÒfl ÔË

    ÔÓ‚ÚÓÌÓÏ Ì‡Ê‡ÚËË ‰‡ÌÌÓÈ ÍÌÓÔÍË. ÇÓ ‚ÂÏfl

    Ô‡ÛÁ˚ ·ÏÔ‡ èìëä/èÄìáÄ ÏË„‡ÂÚ.

    ëëÎÎËË‚‚//ÓÓÚÚÊÊËËÏÏ

    èË Ì‡Ê‡ÚËË ˝ÚÓÈ ÍÌÓÔÍË:

    • ëÎË‚‡ÂÚÒfl ‚Ó‰‡ ‚ ÔÓ„‡ÏÏ “áÄåÄóàÇÄçàÖ”

    (A)

    • ëÎË‚‡ÂÚÒfl ‚Ó‰‡ ‚ ÔÓ„‡Ïχı Ò ‚Ó‰ÓÈ ‚ ·‡ÍÂ, Ë

    ·Âθfi ÓÚÊËχÂÚÒfl.

    1144 ÑÑËËÒÒÔÔÎÎÂÂÈÈ ‚‚˚˚ÔÔÓÓÎÎÌÌÂÂÌÌËËflfl

    ÔÔÓÓ„„‡‡ÏÏÏÏ˚˚

    èË ‚˚·Ó ÔÓ„‡ÏÏ˚ Á‡„Ó‡˛ÚÒfl ·ÏÔ˚,

    ÒÓÓÚ‚ÂÚÒÚ‚Û˛˘Ë ‚ıÓ‰fl˘ËÏ ‚ ˝ÚÛ ÔÓ„‡ÏÏÛ

    ÓÔÂ‡ˆËflÏ.

    ÇÓ ‚ÂÏfl ÔÓ„‡ÏÏ˚ ‰ËÒÔÎÂÈ ÔÓ͇Á˚‚‡ÂÚ ÚÓÚ

    ˝Ú‡Ô, ̇ ÍÓÚÓÓÏ Ì‡ıÓ‰ËÚÒfl ÒÚË‡Î¸Ì‡fl χ¯Ë̇,

    ËÎË Ê ÔÓ͇Á˚‚‡ÂÚ, ˜ÚÓ ÔÓ„‡Ïχ Á‡ÍÓ̘Â̇.

    132996840•rus.qxd 19-10-2001 14:10 Pagina 37

    Картинка с сайта: instruk24.ru

    ã‡ÏÔ‡ ÍÓ̈‡ ˆËÍ· ÏË„‡ÂÚ, ÂÒÎË ‚ÓÁÌË͇ÂÚ

    ÌÂËÒÔ‡‚ÌÓÒÚ¸ ÒÚË‡Î¸ÌÓÈ Ï‡¯ËÌ˚.

    é‰ÌÓ‚ÂÏÂÌÌÓ Ò ˝ÚËÏ ÏË„‡ÂÚ Ó‰Ì‡ ËÁ ÒÎÂ‰Û˛˘Ëı

    ·ÏÔ, ‡ ÍÓ‰ ӯ˷ÍË Ì‡ ÛÌË‚Â҇θÌÓÏ ‰ËÒÔÎÂÂ

    ÔÓ͇Á˚‚‡ÂÚ ÚËÔ Ó¯Ë·ÍË.

    Ö10 + ‚Ó‰‡ ‚ ·‡Í = ÒÚË‡Î¸Ì‡fl χ¯Ë̇ ÌÂ

    Á‡ÎË‚‡ÂÚ ‚Ó‰Û

    Ö20 + ÔÓÎÓÒ͇ÌËfl = ÒÚË‡Î¸Ì‡fl χ¯Ë̇ ÌÂ

    ÒÎË‚‡ÂÚ ‚Ó‰Û

    Ö40 + ÒÚË͇ = Î˛Í ÔÎÓıÓ Á‡Í˚Ú

    ÑÎfl ÛÒÚ‡ÌÂÌËfl ‰‡ÌÌ˚ı ӯ˷ÓÍ ÒÏ. ÒÚ. 49-50.

    Ç ÍÓ̈ ˆËÍ· Á‡„Ó‡ÂÚÒfl Ò˄̇θ̇fl ·ÏÔ‡ ,

    Ó·ÓÁ̇˜‡fl ÌÂÓ·ıÓ‰ËÏÓÒÚ¸ Ó˜ËÒÚÍË ÒÎË‚ÌÓ„Ó

    ÙËθÚ‡.

    î

    îÛÛÌÌÍ͈ˆËËËË

    ëëËË„„Ì̇‡Îθ¸ÌÌ˚˚ Î·‡ÏÏÔÔ˚˚

    Ç Á‡‚ËÒËÏÓÒÚË ÓÚ ‚˚·‡ÌÌÓÈ ÙÛÌ͈ËË ÏÓ„ÛÚ

    Á‡„ÓÂÚ¸Òfl Ӊ̇ ËÎË ÌÂÒÍÓθÍÓ Ò˄̇θÌ˚ı

    ·ÏÔ. ùÎÂÍÚÓÌÌ˚È ·ÎÓÍ ÔÓ‚ÂflÂÚ

    ÒÓ‚ÏÂÒÚËÏÓÒÚ¸ ÙÛÌ͈ËË Ò ‚˚·‡ÌÌÓÈ

    ÔÓ„‡ÏÏÓÈ. Ç ÒÎÛ˜‡Â ÌÂÒÓ‚ÏÂÒÚËÏÓÒÚË fl‰

    ·ÏÔ ·Û‰ÂÚ ÏË„‡Ú¸ ‚ Ú˜ÂÌË ÓÍÓÎÓ 2 ÒÂÍÛ̉, ‡

    ̇ ‰ËÒÔΠÔÓfl‚ËÚÒfl ̇‰ÔËÒ¸ “

    EErrrr

    ”.

    ääÓÓÌ̈ˆ ÔÔÓÓ„„‡‡ÏÏÏÏ˚˚

    äÓ„‰‡ ‚˚Íβ˜‡ÂÚÒfl Ò˄̇θ̇fl ·ÏÔ‡

    Á‡„ÛÁÓ˜ÌÓ„Ó Î˛Í‡, Â„Ó ÏÓÊÌÓ ÓÚÍ˚Ú¸. ç‡

    ÛÌË‚Â҇θÌÓÏ ‰ËÒÔΠ·Û‰ÂÚ ÏË„‡Ú¸ ÌÓθ, Ë

    Á‡„ÓËÚÒfl ·ÏÔ‡ äéçÖñ. Ç˚Íβ˜ËÚ χ¯ËÌÛ Ë

    ‚˚̸Ú ËÁ ÌÂfi ·Âθfi. èÂ‚‰ËÚ ÒÂÎÂÍÚÓ

    ‚˚·Ó‡ ÔÓ„‡ÏÏ ‚ ÔÓÎÓÊÂÌË “O”.

    ààÁÁÏÏÂÂÌÌÂÂÌÌËË ÔÔÓÓ„„‡‡ÏÏÏÏ˚˚

    èÓ„‡Ïχ ÏÓÊÂÚ ·˚Ú¸ ËÁÏÂÌÂ̇ ‰Ó ̇ʇÚËfl

    ÍÌÓÔÍË èìëä/èÄìáÄ. ÖÒÎË Ê ‚˚ÔÓÎÌÂÌËÂ

    ÔÓ„‡ÏÏ˚ ÛÊ ̇˜‡ÎÓÒ¸, ÚÓ Âfi ÏÓÊÌÓ ËÁÏÂÌËÚ¸

    Î˯¸ ÚÓθÍÓ ÔË ÔÓÏÓ˘Ë ÓÚÏÂÌ˚. Ç˚·ÂËÚÂ

    ÌÓ‚Û˛ ÔÓ„‡ÏÏÛ Ë Ì‡ÊÏËÚ ÍÌÓÔÍÛ

    èìëä/èÄìáÄ.

    èèÂÂ˚˚‚‚‡‡ÌÌËË ‚‚˚˚ÔÔÓÓÎÎÌÌÂÂÌÌËËflfl ÔÔÓÓ„„‡‡ÏÏÏÏ˚˚

    ç‡ÊÏËÚ ÍÌÓÔÍÛ èìëä/èÄìáÄ. ã‡ÏÔ‡ ̇‰

    ÍÌÓÔÍÓÈ Ì‡˜Ë̇ÂÚ ÏË„‡Ú¸. ç‡ÊÏËÚ ˝ÚÛ ÊÂ

    ÍÌÓÔÍÛ ‰Îfl ÔÓ‰ÓÎÊÂÌËfl ‡·ÓÚ˚ ÔÓ„‡ÏÏ˚.

    38

    filwtr

    ééÚÚÏÏÂÂÌ̇‡ ÔÔÓÓ„„‡‡ÏÏÏÏ˚˚

    èÂ‚‰ËÚ Û˜ÍÛ ÒÂÎÂÍÚÓ‡ ‚ ÔÓÎÓÊÂÌË “O”

    ‰Îfl ÓÚÏÂÌ˚ ‚‚‰fiÌÌÓÈ ÔÓ„‡ÏÏ˚, ÔÓÒΠ˜Â„Ó Ì‡

    ‰ËÒÔΠ·Û‰ÛÚ ÏË„‡Ú¸ ÚË ÎËÌËË.

    èÓÒΠ˝ÚÓ„Ó ÏÓÊÌÓ ‚˚·‡Ú¸ ‰Û„Û˛ ÔÓ„‡ÏÏÛ.

    ééÚÚÍÍ˚˚ÚÚËË Îβ˛Í͇‡ ÔÔÓÓÒÒÎΠÁÁ‡‡ÔÔÛÛÒÒÍ͇‡

    ÔÔÓÓ„„‡‡ÏÏÏÏ˚˚

    ÑÎfl ˝ÚÓ„Ó ÌÂÓ·ıÓ‰ËÏÓ ‚Íβ˜ËÚ¸ èÄìáì (̇ʇڸ

    ÍÌÓÔÍÛ èìëä/èÄìáÄ).

    Ç˚ ÏÓÊÂÚ ÓÚÍ˚Ú¸ βÍ, ‚ ÒÎÂ‰Û˛˘Ëı ÒÎÛ˜‡flı:

    • ÒÚË‡Î¸Ì‡fl χ¯Ë̇ Ì ‚˚ÔÓÎÌflÂÚ Ì‡„‚,

    ÚÂÏÔÂ‡ÚÛ‡ ÌËÊ 40°C;

    • ÛÓ‚Â̸ ‚Ó‰˚ Ì‚˚ÒÓÍËÈ;

    • ·‡‡·‡Ì Ì ‚‡˘‡ÂÚÒfl.

    ÖÒÎË ËϲÚÒfl Ú‡ÍË ÛÒÎÓ‚Ëfl, ÚÓ ÔË ‚Íβ˜ÂÌËË

    Ô‡ÛÁ˚ ÒÚË‡Î¸ÌÓÈ Ï‡¯ËÌ˚ ·ÏÔ‡ ·ÎÓÍËÓ‚ÍË

    ÑÇÖêà „‡ÒÌÂÚ, Ë ‰‚Â¸ ÏÓÊÌÓ ÓÚÍ˚Ú¸.

    ÖÒÎË Ì‚ÓÁÏÓÊÌÓ ÓÚÍ˚Ú¸ βÍ, ÌÓ ˝ÚÓ Í‡ÈÌÂ

    ÌÂÓ·ıÓ‰ËÏÓ Ò‰Â·ڸ, ‚˚Íβ˜ËÚ χ¯ËÌÛ

    ̇ʇÚËÂÏ ÍÌÓÔÍË Çäã/Çõäã.

    èË·ÎËÁËÚÂθÌÓ ˜ÂÂÁ 2 ÏËÌÛÚ˚ ÏÓÊÌÓ ·Û‰ÂÚ

    ÓÚÍ˚Ú¸ βÍ.

    éé··‡‡ÚÚËËÚÚ ‚‚ÌÌËËÏχ‡ÌÌËË Ì̇‡ ÛÛÓÓ‚‚ÂÂÌ̸¸ ËË ÚÚÂÂÏÏÔÔ‡‡ÚÚÛÛÛÛ

    ‚‚ÓÓ‰‰˚˚ ‚‚ ÒÒÚÚˡ‡Îθ¸ÌÌÓÓÈÈ Ïχ‡¯¯ËËÌÌÂÂ!!

    äÓ„‰‡ ‚˚ Á‡ÍÓÂÚÂ Î˛Í Ë ‚ÌÓ‚¸ ̇ÊÏÂÚ ÍÌÓÔÍÛ

    Çäã/Çõäã, ÒÚË‡Î¸Ì‡fl χ¯Ë̇ ‚ÓÁÓ·ÌÓ‚ËÚ

    ËÒÔÓÎÌÂÌË ÔÓ„‡ÏÏ˚ ËÁ ÚÓ„Ó ÔÓÎÓÊÂÌËfl, ‚

    ÍÓÚÓÓÏ ÓÌÓ ·˚ÎÓ ÔÂ‚‡ÌÓ.

    ééÚÚÍÍ˚˚ÚÚËË Îβ˛Í͇‡ ÔÔÓÓÒÒÎΠÁÁ‡‡ÔÔÛÛÒÒÍ͇‡

    ÔÔÓÓ„„‡‡ÏÏÏÏ˚˚

    ÑÎfl ˝ÚÓ„Ó ÌÂÓ·ıÓ‰ËÏÓ ‚Íβ˜ËÚ¸ èÄìáì (̇ʇڸ

    ÍÌÓÔÍÛ èìëä/èÄìáÄ).

    ã˛Í ÏÓÊÌÓ ÓÚÍ˚Ú¸, ÍÓ„‰‡ ·ÏÔ‡ fl‰ÓÏ Ò

    Û˜ÍÓÈ Î˛Í‡ ÔÓ„‡ÒÌÂÚ.

    132996840•rus.qxd 19-10-2001 14:10 Pagina 38

    Картинка с сайта: instruk24.ru

    ë낂‰‰ÂÂÌÌËËflfl ÓÓ ÔÔÓÓ„„‡‡ÏÏÏχ‡ıı

    ëë == 11 ÔÔÓÓÎÎÓÓÒÒÍ͇‡ÌÌËËÂÂ

    Ç˚ÒÚË‡ÌÌÓ ‚Û˜ÌÛ˛ ·Âθfi ÏÓÊÌÓ

    òòÂÂÒÒÚÚ¸¸

    ÔÓÔÓÎÓÒ͇ڸ ÒÓ ÒÏfl„˜ËÚÂÎÂÏ.

    ëÚË‡Î¸Ì‡fl χ¯Ë̇ ‚˚ÔÓÎÌËÚ 1 ÔÓÎÓÒ͇ÌË Ë

    èË ÔÓÏÓ˘Ë ‰‡ÌÌÓÈ ÔÓ„‡ÏÏ˚ ÏÓÊÌÓ Ì ÚÓθÍÓ

    ÓÚÓÊÏfiÚ ·Âθfi ̇ χÍÒËχθÌÓÈ ÒÍÓÓÒÚË,

    ‚˚ÒÚË‡Ú¸ ¯ÂÒÚflÌÓ ·Âθfi Ò ÔÓÏÂÚÍÓÈ “˜ËÒÚ‡fl

    ÍÓÚÓÛ˛ ÏÓÊÌÓ ÔÓÌËÁËÚ¸ ÍÌÓÔÍÓÈ ÓÚÊËχ.

    ¯ÂÒÚ¸, Ô˄Ӊ̇ ‰Îfl χ¯ËÌÌÓÈ ÒÚËÍË, ÌÂ

    Ò‡‰ËÚÒfl”, ÌÓ Ë ËÁ‰ÂÎËfl ËÁ ¯ÂÒÚË, ÍÓÚÓ˚Â, ͇Í

    Ô‡‚ËÎÓ, ÒΉÛÂÚ ÒÚË‡Ú¸ ‚Û˜ÌÛ˛, ‡ Ú‡ÍÊ ‚ÒÂ

    DD == ëëÎÎËË‚‚

    ÓÒڇθÌ˚ Ú͇ÌË Ò ÔÓÏÂÚÍÓÈ “ÒÚË‡Ú¸ ‚Û˜ÌÛ˛”.

    RUSSKIJ

    ëΉӂ‡ÚÂθÌÓ, ·Óθ¯Â Ì ‚ÓÁÌË͇ÂÚ

    Ç ÍÓ̈ ÔÓ„‡ÏÏ˚ Ò ‚Ó‰ÓÈ ‚ ·‡Í ÏÓÊÌÓ

    ÌÂÓ·ıÓ‰ËÏÓÒÚË ‚ Û˜ÌÓÈ ÒÚËÍ ӘÂ̸ ÚÓÌÍËı

    ËÒÔÓθÁÓ‚‡Ú¸ ÒÔˆˇθÌÛ˛ ÔÓ„‡ÏÏÛ ÒÎË‚‡

    Ú͇ÌÂÈ.

    ‚Ó‰˚ ÔÓÒΉÌÂ„Ó ÔÓÎÓÒ͇ÌËfl.

    èÂʉ ‚Ò„Ó, ÔÂ‚‰ËÚ ÒÂÎÂÍÚÓ ÔÓ„‡ÏÏ ‚

    ÔÓÎÓÊÂÌË “O”, ÔÓÒΠ˜Â„Ó ‚˚·ÂËÚ ÔÓ„‡ÏÏÛ

    ÄÄ == áᇇÏχ‡˜˜ËË‚‚‡‡ÌÌËË ÔÔËË 3300°°CC

    “

    DD

    ” (ÒÎË‚). ç‡ÊÏËÚ ÍÌÓÔÍÛ èìëä/èÄìáÄ.

    èÓ„‡Ïχ Á‡Ï‡˜Ë‚‡ÌËfl — ˝ÚÓ

    ÓÓÚÚ‰‰ÂÂÎθ¸Ì̇‡flfl

    ÔÔÓÓ„„‡‡ÏÏÏχ‡

    , Á‡ÔÛÒ͇Âχfl ÍÌÓÔÍÓÈ èìëä/èÄìáÄ

    FF == OOÚÚÊÊËËÏÏ

    ÔÓÒΠ‚˚·Ó‡ ÔÓ„‡ÏÏ˚.

    ùÚ‡ ÓÚ‰Âθ̇fl ÔÓ„‡Ïχ ÓÚÊËχÂÚ ·Âθfi Ò

    Öfi ËÒÔÓθÁÓ‚‡ÌË ÂÍÓÏẨÛÂÚÒfl ‰Îfl Ó˜Â̸

    χÍÒËχθÌÓÈ ÒÍÓÓÒÚ¸˛.

    „flÁÌÓ„Ó ·Âθfl.

    Ç Á‡‚ËÒËÏÓÒÚË ÓÚ ÚËÔ‡ ·Âθfl ÏÓÊÌÓ ‚˚·‡Ú¸

    ç‡Ò˚Ô¸Ú ÏÓ˛˘Â Ò‰ÒÚ‚Ó ‚ ÓÚÒÂÍ .

    ‰Û„Û˛ ÒÍÓÓÒÚ¸ ÓÚÊËχ ÔË ÔÓÏÓ˘Ë ÍÌÓÔÍË

    íÂÏÔÂ‡ÚÛ‡ ÒÚËÍË ÒÓÒÚ‡‚ÎflÂÚ 30°C, ‡

    ÓÚÊËχ.

    ÔÓ„‡Ïχ Á‡‚Â¯‡ÂÚÒfl Ò ‚Ó‰ÓÈ ‚ ·‡ÍÂ.

    ÑÎfl ÒÎË‚‡ ‚Ó‰˚ ÒÛ˘ÂÒÚ‚Û˛Ú 2 ÒÔÓÒÓ·‡:

    GG == ååËËÌÌËËÔÔÓÓ„„‡‡ÏÏÏχ‡ ÔÔËË 3300°°CC

    •

    ííÓÓÎθ¸ÍÍÓÓ ÒÒÎÎËË‚‚

    ç‡ÊÏËÚ ÍÌÓÔÍÛ èìëä/èÄìáÄ, ‚Ó‰‡ ÒÓθfiÚÒfl.

    ùùÚÚÓÓ ÔÔÓÓÎÎÌ̇‡flfl ÔÔÓÓ„„‡‡ÏÏÏχ‡

    , ÍÓÚÓ‡fl ÒÓ˜ÂÚ‡ÂÚÒfl ÒÓ

    ÒÎÂ‰Û˛˘ËÏË ÙÛÌ͈ËflÏË: ÒÌËÊÂÌË ÒÍÓÓÒÚË

    •

    ëëÎÎËË‚‚ ËË ÓÓÚÚÊÊËËÏÏ

    ÓÚÊËχ, ÓÚÊËÏ, ‚Ó‰‡ ‚ ·‡ÍÂ Ë ‚˚·Ó ‚ÂÏÂÌË

    èÂ‚‰ËÚ ÒÂÎÂÍÚÓ ÔÓ„‡ÏÏ ‚ ÔÓÎÓÊÂÌËÂ

    Á‡‰ÂÊÍË.

    “O”, ‚˚·ÂËÚ ÔÓ„‡ÏÏÛ “

    FF

    ”, ÔË

    ÌÂÓ·ıÓ‰ËÏÓÒÚË ÒÍÓÓÒÚ¸ ÓÚÊËχ, Ë Ì‡ÊÏËÚÂ

    ùÚ‡ ÔÓ„‡Ïχ ÏÓÊÂÚ ËÒÔÓθÁÓ‚‡Ú¸Òfl ‰Îfl ÌÂ

    ÍÌÓÔÍÛ èìëä/èÄìáÄ.

    Ó˜Â̸ „flÁÌÓ„Ó ·Âθfl, ËÎË Ê ‰Îfl ÓÒ‚ÂÊÂÌËfl

    ·Âθfl.

    ÇÇÌÌËËÏχ‡ÌÌËËÂÂ

    å‡ÍÒËχθ̇fl Á‡„ÛÁ͇ 1,5 Í„.

    • ÖÒÎË ‚Ó‰‡ Ì ·˚· ÒÎËÚ‡ ‚ Ú˜ÂÌË 18 ˜‡ÒÓ‚,

    ÚÓ Ï‡¯Ë̇ ÒÓθfiÚ Âfi ‡‚ÚÓχÚ˘ÂÒÍË.

    íÂÏÔÂ‡ÚÛ‡ ÒÚËÍË ‡‚̇ 30°C.

    ÇÓ ‚ÂÏfl Á‡Ï‡˜Ë‚‡ÌËfl ·‡‡·‡Ì ‚‡˘‡ÂÚÒfl Ò

    èÓ‰ÓÎÊËÚÂθÌÓÒÚ¸ ÔÓ„‡ÏÏ˚ 30 ÏËÌÛÚ.

    ‡‚ÌÓÏÂÌ˚ÏË ÔÓÏÂÊÛÚ͇ÏË.

    ëÍÓÓÒÚ¸ ÓÚÊËχ 700 Ó·/ÏËÌ.

    • èÓÒΠÒÎË‚‡ ÏÓÊÌÓ ‚˚·‡Ú¸ ÔÓ„‡ÏÏÛ ÒÚËÍË.

    èÂ‚‰ËÚ ÒÂÎÂÍÚÓ ÔÓ„‡ÏÏ ‚ ÔÓÎÓÊÂÌËÂ

    OO == ééÚÚÏÏÂÂÌ̇‡

    “O”, ‚˚·ÂËÚ ÌÓ‚Û˛ ÔÓ„‡ÏÏÛ Ë Ì‡ÊÏËÚÂ

    ÍÌÓÔÍÛ èìëä/èÄìáÄ.

    èË ÌÂÓ·ıÓ‰ËÏÓÒÚË ÓÚÏÂÌ˚ ÛÊ ‚‚‰fiÌÌÓÈ

    ÔÓ„‡ÏÏ˚ ÔÂ‚‰ËÚ ÒÂÎÂÍÚÓ ÔÓ„‡ÏÏ ‚

    ÔÓÎÓÊÂÌË “O”. èÓÒΠ˝ÚÓ„Ó ÏÓÊÌÓ ‚˚·‡Ú¸

    ÇÇ == èèÓÓÎÎÓÓÒÒÍ͇‡ÌÌËËÂÂ

    ‰Û„Û˛ ÔÓ„‡ÏÏÛ.

    ùÚÓ ÓÚ‰Âθ̇fl ÔÓ„‡Ïχ, ÔÓÁ‚ÓÎfl˛˘‡fl

    ÔÓÎÓÒ͇ڸ Ë ÓÚÊËχڸ ‚˚ÒÚË‡ÌÌÓ ‚Û˜ÌÛ˛

    ·Âθfi.

    ëÚË‡Î¸Ì‡fl χ¯Ë̇ ‚˚ÔÓÎÌflÂÚ 3 ÔÓÎÓÒ͇ÌËfl Ë

    ÓÚÊËχÂÚ ·Âθfi ÒÓ ÒÍÓÓÒÚ¸˛ 1000, 1200, 1400

    ËÎË 1600 Ó·/ÏËÌ, ‚ Á‡‚ËÒËÏÓÒÚË ÓÚ ÏÓ‰ÂÎË.

    ëÍÓÓÒÚ¸ ÓÚÊËχ ÏÓÊÌÓ ‚˚·‡Ú¸ ÔË ÔÓÏÓ˘Ë

    ÍÌÓÔÍË ÓÚÊËχ.

    39

    132996840•rus.qxd 19-10-2001 14:10 Pagina 39

    Картинка с сайта: instruk24.ru

    å‡ÍÒËχθ̇fl Á‡„ÛÁ͇

    êÂÍÓÏẨ‡ˆËË ‰Îfl ÒÚËÍË

    êÂÍÓÏẨÛÂχfl Á‡„ÛÁ͇ Û͇Á˚‚‡ÂÚÒfl ‚ Ú‡·ÎˈÂ

    ÔÓ„‡ÏÏ.

    ëÓÚËӂ͇ ·Âθfl

    鷢ˠÔ‡‚Ë·:

    çÂÓ·ıÓ‰ËÏÓ ÛÍÓ‚Ó‰ÒÚ‚Ó‚‡Ú¸Òfl ÒËÏ‚Ó·ÏË Ì‡

    ïÎÓÔÓÍ, ÎfiÌ: ·‡‡·‡Ì ÔÓÎÓÌ, ÌÓ Ì ÛÚ‡Ï·Ó‚‡Ì;

    ˝ÚËÍÂÚ͇ı ·Âθfl Ë ËÌÒÚÛ͈ËflÏË ÔÓ ÒÚËÍÂ

    ëËÌÚÂÚË͇: Ì ·ÓΠÔÓÎÓ‚ËÌ˚ ·‡‡·‡Ì‡;

    ËÁ„ÓÚÓ‚ËÚÂÎfl.

    íÓÌÍË Ú͇ÌË Ë ¯ÂÒÚ¸: Ì ·ÓΠÚÂÚË ·‡‡·‡Ì‡.

    Rassortirujte ·Âθfi ÒÎÂ‰Û˛˘ËÏ Ó·‡ÁÓÏ: ·ÂÎÓÂ

    ëÚË͇ χÍÒËχθÌÓ„Ó ÍÓ΢ÂÒÚ‚‡ ·Âθå

    ·Âθfi, ˆ‚ÂÚÌÓÂ, ÒËÌÚÂÚË͇, ÚÓÌÍË Ú͇ÌË, ¯ÂÒÚ¸.

    ÔÓÁ‚ÓÎflÂÚ Ì‡Ë·ÓΠ˝ÙÙÂÍÚË‚ÌÓ ËÒÔÓθÁÓ‚‡Ú¸

    ‚Ó‰Û Ë ˝ÎÂÍÚÓ˝ÌÂ„˲.

    íÂÏÔÂ‡ÚÛ‡

    ÑÎfl Ó˜Â̸ „flÁÌÓ„Ó ·Âθfl ÌÂÓ·ıÓ‰ËÏÓ ÛÏÂ̸¯ËÚ¸

    ÍÓ΢ÂÒÚ‚Ó Á‡„ÛʇÂÏÓ„Ó ·Âθfl.

    95° ‰Îfl ·ÂÎÓ„Ó ıÎÓÔ˜‡ÚÓ·ÛχÊÌÓ„Ó Ë

    θÌflÌÓ„Ó ·Âθfl Ò Ó·˚˜ÌÓÈ

    ÒÚÂÔÂ̸˛ Á‡„flÁÌÂÌËfl (̇ÔËÏÂ,

    ÇÂÒ ·Âθfl

    Ò‡ÎÙÂÚÍË, ÔÓÎÓÚÂ̈‡, Ò͇ÚÂÚË,

    ÔÓÒÚ˚ÌË…)

    çËÊ ÔË‚Ó‰ËÚÒfl ÔË·ÎËÁËÚÂθÌ˚È ‚ÂÒ ÌÂÍÓÚÓ˚ı

    ‚¢ÂÈ:

    60° ‰Îfl ˆ‚ÂÚÌÓ„Ó ·Âθfl ÒÓ Ò‰ÌÂÈ

    ÒÚÂÔÂ̸˛ Á‡„flÁÌÂÌËfl

    ı‡Î‡Ú mahrovyj 1200 „.

    (̇ÔËÏÂ, ÒÓÓ˜ÍË, ÌÓ˜Ì˚Â

    Ò‡ÎÙÂÚ͇ 100 „.

    Û·‡¯ÍË, ÔËʇÏ˚…) ËÁ θÌflÌ˚ı,

    ÔÓ‰Ó‰ÂflθÌËÍ 700 „.

    ıÎÓÔ˜‡ÚÓ·ÛχÊÌ˚ı ËÎË

    ÔÓÒÚ˚Ìå 500 „.

    ÒËÌÚÂÚ˘ÂÒÍËı Ú͇ÌÂÈ Ë ‰Îfl

    ̇‚ÓÎӘ͇ 200 „.

    χÎÓ„flÁÌÓ„Ó

    Ò͇ÚÂÚ¸ 250 „.

    ıÎÓÔ˜‡ÚÓ·ÛχÊÌÓ„Ó ·ÂÎÓ„Ó

    χıÓ‚Ó ÔÓÎÓÚÂ̈ 200 „.

    ·Âθfl (̇ÔËÏÂ, ÌËÊÌ„Ó

    ÍÛıÓÌÌÓ ÔÓÎÓÚÂ̈ 100 „.

    ·Âθfl).

    ÌӘ̇fl Û·‡¯Í‡ 200 „.

    ÊÂÌÒÍËÂ ÚÛÒ˚ 100 „.

    (ıÓÎӉ̇fl

    ‰Îfl ÚÓÌÍËı Ú͇ÌÂÈ (̇ÔËÏÂ,

    ÚÓÎÒÚ‡fl ÏÛÊÒ͇fl Û·‡¯Í‡ 600 „.

    ÒÚË͇) 30°-40°

    Á‡Ì‡‚ÂÒÓ˜Ì˚ Ú͇ÌË), ·Âθfl ËÁ

    ÏÛÊÒ͇fl Û·‡¯Í‡ 200 „.

    Òϯ‡ÌÌ˚ı ‚ÓÎÓÍÓÌ, ‚Íβ˜‡fl

    ÏÛÊÒ͇fl ÔËʇχ 500 „.

    ÒËÌÚÂÚËÍÛ, ˆ‚ÂÚÌÓ„Ó ÌÂÒÚÓÈÍÓ„Ó

    ÒÓӘ͇ 100 „.

    ·Âθfl Ë ¯ÂÒÚË, Ëϲ˘ÂÈ

    ÏÛÊÒÍËÂ ÚÛÒ˚ 100 „.

    ˝ÚËÍÂÚÍÛ “˜ËÒÚ‡fl ¯ÂÒÚ¸”,

    Ô˄Ӊ̇ ‰Îfl χ¯ËÌÌÓÈ ÒÚËÍË,

    Ì ҇‰ËÚÒfl”.

    Ç˚‚‰ÂÌË ÔflÚÂÌ

    çÂÍÓÚÓ˚ ÔflÚ̇ ÏÓ„ÛÚ Ì ÓÚÒÚË‡Ú¸Òfl Î˯¸

    èÂ‰ Á‡„ÛÁÍÓÈ ·Âθfl

    ÚÓθÍÓ ‚Ó‰ÓÈ Ë ÏÓ˛˘ËÏ Ò‰ÒÚ‚ÓÏ.

    ëΉӂ‡ÚÂθÌÓ, ÔÂ‰ ÒÚËÍÓÈ Ëı ÌÂÓ·ıÓ‰ËÏÓ

    çË ‚ ÍÓÂÏ ÒÎÛ˜‡Â Ì ÒÚË‡ÈÚ ·ÂÎÓÂ Ë ˆ‚ÂÚÌÓÂ

    Ó·‡·ÓÚ‡Ú¸.

    ·Âθfi ‚ÏÂÒÚÂ, Ú‡Í Í‡Í ‚Ó ‚ÂÏfl ÒÚËÍË ·ÂÎÓÂ

    èflÚ̇ ÍÓ‚Ë: Ò‚ÂÊË ÔflÚ̇ ÌÂÓ·ıÓ‰ËÏÓ

    ·Âθfi ÏÓÊÂÚ ÔÓÚÂflÚ¸ Ò‚Ó˛ ·ÂÎËÁÌÛ.

    çÓ‚Ó ˆ‚ÂÚÌÓ ·Âθfi ÏÓÊÂÚ ÔÓÎËÌflÚ¸ ‚Ó ‚ÂÏfl

    Ó·‡·ÓÚ‡Ú¸ ıÓÎÓ‰ÌÓÈ ‚Ó‰ÓÈ. ëÛıË ÔflÚ̇ ÍÓ‚Ë

    ÔÂ‚ÓÈ ÒÚËÍË, ÔÓ˝ÚÓÏÛ, ‚ ÔÂ‚˚È ‡Á „Ó

    ÌÂÓ·ıÓ‰ËÏÓ Á‡ÏÓ˜ËÚ¸ ̇ ÌÓ˜¸ ÒÓ ÒÔˆˇθÌ˚Ï

    ÒΉÛÂÚ ÒÚË‡Ú¸ ÓÚ‰ÂθÌÓ.

    ÏÓ˛˘ËÏ Ò‰ÒÚ‚ÓÏ Ë ÔÓÚÂÂÚ¸ ‚ Ï˚θÌÓÏ

    ‡ÒÚ‚ÓÂ.

    ì·Â‰ËÚÂÒ¸, ˜ÚÓ ‚ ·Âθ Ì ÓÒÚ‡ÎËÒ¸

    ÏÂÚ‡Î΢ÂÒÍË Ô‰ÏÂÚ˚ (̇ÔËÏÂ,

    å‡ÒÎflÌ˚ Í‡ÒÍË: ÒÏÓ˜ËÚ ÔflÚÌÓ‚˚‚Ó‰ËÚÂÎÂÏ

    Á‡ÍÓÎÍË, ¯ÔËθÍË, ·Û·‚ÍË).

    ̇ ·ÂÌÁËÌÓ‚ÓÈ ÓÒÌÓ‚Â, ‡ÁÎÓÊË‚ Ú̸͇ ̇ Ïfl„ÍÓÈ

    ÔÓ‰ÒÚËÎÍÂ, Ë ÔÓÏÓÍÌËÚÂ ÔflÚÌÓ. èÓ‚ÚÓËÚÂ

    á‡ÒÚ„ÌËÚ ̇‚ÓÎÓ˜ÍË, Á‡ÍÓÈÚ Á‡ÒÚfiÊÍË-

    ÓÔÂ‡ˆË˛ ÌÂÒÍÓθÍÓ ‡Á.

    ÏÓÎÌËË, Á‡ÒÚ„ÌËÚ Í˛˜ÍË Ë ÍÌÓÔÍË. ᇂflÊËÚÂ

    ‚Ò ÂϯÍË ËÎË ‰ÎËÌÌ˚ ÎÂÌÚ˚. èÂ‰ ÒÚËÍÓÈ

    ëÛıË ÊËÌ˚ ÔflÚ̇: ÒÏÓ˜ËÚ ÒÍËÔˉ‡ÓÏ,

    ‚˚‚‰ËÚ ÒÚÓÈÍË ÔflÚ̇. é˜ËÒÚËÚ ÒËθÌÓ

    ÍÓ̘Ë͇ÏË Ô‡Î¸ˆÂ‚ ÔËÊmite Í ÔflÚÌÛ

    Á‡„flÁÌfiÌÌ˚ ۘ‡ÒÚÍË ·Âθfl ÒÔˆˇθÌ˚Ï

    ıÎÓÔ˜‡ÚÓ·ÛχÊÌÛ˛ Ú̸͇, Ô‰‚‡ËÚÂθÌÓ

    ÏÓ˛˘ËÏ Ò‰ÒÚ‚ÓÏ ËÎË ˜ËÒÚfl˘ÂÈ Ô‡ÒÚÓÈ.

    ‡ÒÒÚÂÎË‚ ÔflÚÌÓ Ì‡ Ïfl„ÍÛ˛ ÔÓ‰ÒÚËÎÍÛ.

    é·‡˘‡ÈÚÂÒ¸ Ò Á‡Ì‡‚ÂÒÓ˜Ì˚ÏË Ú͇ÌflÏË Ò

    ÓÒÓ·ÂÌÌÓÈ ÓÒÚÓÓÊÌÓÒÚ¸˛. ëÌËÏËÚ Í˛˜ÍË ËÎË

    Á‡‚flÊËÚ Ëı ‚ ϯÓÍ ËÎË ÒÂÚÍÛ.

    40

    132996840•rus.qxd 19-10-2001 14:10 Pagina 40

    Картинка с сайта: instruk24.ru

    êʇ‚˜Ë̇: „Ófl˜ËÈ ‡ÒÚ‚Ó ÓÍÒ‡ÎËÌÓ‚ÓÈ ÒÓÎË ËÎË

    — ÊˉÍË ÏÓ˛˘Ë Ò‰ÒÚ‚‡, Ô‰̇Á̇˜ÂÌÌ˚Â

    ıÓÎÓ‰ÌÓ Ò‰ÒÚ‚Ó ‰Îfl ‚˚‚‰ÂÌËfl ÔflÚÂÌ

    ‰Îfl ÌËÁÍÓÚÂÏÔÂ‡ÚÛÌ˚ı ÔÓ„‡ÏÏ ÒÚËÍË

    ʇ‚˜ËÌ˚. ÅÛ‰¸Ú ÓÒÚÓÓÊÌ˚ÏË ÒÓ ÒÚ‡˚ÏË

    (χÍÒ. ÚÂÏÔÂ‡ÚÛ‡ 60°ë) ‰Îfl ‚ÒÂı ÚËÔÓ‚ Ú͇ÌË,

    ÔflÚ̇ÏË ʇ‚˜ËÌ˚, Ú‡Í Í‡Í ÒÚÛÍÚÛ‡ ˆÂÎβÎÓÁ˚

    ËÎË cÔˆˇθÌ˚ ÏÓ˛˘Ëe Ò‰ÒÚ‚‡ ‰Îfl ¯ÂÒÚË.

    ·˚· ÔÓ‚ÂʉÂ̇ Ë Ú̸͇ ÏÓÊÂÚ ÔÓ‚‡Ú¸Òfl.

    åÓ˛˘Â Ò‰ÒÚ‚Ó Ë ‰Ó·‡‚Íi ‰ÓÎÊÌ˚ Á‡„ÛʇڸÒfl

    èflÚ̇ ÔÎÂÒÂÌË: Ó·‡·ÓÚ‡ÈÚ ÓÚ·ÂÎË‚‡ÚÂÎÂÏ,

    ‰Ó ̇˜‡Î‡ ÔÓ„‡ÏÏ˚ ÒÚËÍË ‚ ÒÔˆˇθÌ˚ ÓÚÒÂÍË

    Ú˘‡ÚÂθÌÓ ÔÓÔÓÎÓ˘ËÚ (ÚÓθÍÓ ‰Îfl ·ÂÎÓ„Ó Ë

    ‰ÓÁ‡ÚÓ‡.

    ˆ‚ÂÚÌÓ„Ó ·Âθfl, ÛÒÚÓÈ˜Ë‚Ó„Ó Í ıÎÓÛ).

    èË ËÒÔÓθÁÓ‚‡ÌËË ÍÓ̈ÂÌÚËÓ‚‡ÌÌ˚ı

    í‡‚flÌ˚ ÔflÚ̇: Ò΄͇ Ó·‡·ÓÚ‡ÈÚ Ï˚ÎÓÏ, ‡

    ÔÓÓ¯ÍÓobraznyh ËÎË ÊˉÍËı ÏÓ˛˘Ëı Ò‰ÒÚ‚

    Á‡ÚÂÏ ‡ÒÚ‚ÓfiÌÌ˚Ï ÓÚ·ÂÎË‚‡ÚÂÎÂÏ (ÚÓθÍÓ ‰Îfl

    ÌÂÓ·ıÓ‰ËÏÓ ‚˚·i‡Ú¸ ÔÓ„‡ÏÏÛ ·ÂÁ

    ·ÂÎÓ„Ó ·Âθfl, ÛÒÚÓÈ˜Ë‚Ó„Ó Í ıÎÓÛ).

    Ô‰‚‡ËÚÂθÌÓÈ ÒÚËÍË.

    RUSSKIJ

    ò‡ËÍÓ‚˚ Û˜ÍË Ë ÍÎÂÈ: ÒÏÓ˜ËÚ ‡ˆÂÚÓÌÓÏ (*),

    ëÚË‡Î¸Ì‡fl χ¯Ë̇ Ó·ÓÛ‰Ó‚‡Ì‡ ÒËÒÚÂÏoj

    ÔÓÏÓÍÌËÚ ÔflÚ̇, ‡ÒÒÚÂÎË‚ Ú̸͇ ̇ Ïfl„ÍÛ˛

    ˆËÍÛÎflˆËË, ÍÓÚÓ‡fl Ó·ÂÒÔ˜˂‡ÂÚ Ì‡ËÎÛ˜¯ÂÂ

    ÔÓ‰ÒÚËÎÍÛ.

    ËÒÔÓθÁÓ‚‡ÌË ÍÓ̈ÂÌÚËÓ‚‡ÌÌ˚ı ÏÓ˛˘Ëı Ò‰ÒÚ‚.

    É۷̇fl ÔÓχ‰‡: ÒÏÓ˜ËÚ ‡ˆÂÚÓÌÓÏ, Í‡Í Û͇Á‡ÌÓ

    ËˉÍÓ ÏÓ˛˘Â Ò‰ÒÚ‚Ó sleduet zalivatw

    ‚˚¯Â, Á‡ÚÂÏ Ó·‡·ÓÚ‡ÈÚ ÔflÚ̇ ÒÔËÚÓÏ. ëΉ˚ ̇

    neposredstvenno ÔÂ‰ ̇˜‡ÎÓÏ ÔÓ„‡ÏÏ˚ ‚

    ·ÂÎ˚ı Ú͇Ìflı Ó·‡·ÓÚ‡ÈÚ ÓÚ·ÂÎË‚‡ÚÂÎÂÏ.

    ÓÚÒÂÍ ‰ÓÁ‡ÚÓ‡ ÏÓ˛˘Â„Ó Ò‰ÒÚ‚‡.

    ä‡ÒÌÓ ‚ËÌÓ: Á‡ÏÓ˜ËÚÂ Ò ÏÓ˛˘ËÏ Ò‰ÒÚ‚ÓÏ,

    ÜˉÍË ‰Ó·‡‚ÍË ‰Îfl ÒÏfl„˜ÂÌËfl ËÎË

    ÔÓÔÓÎÓ˘ËÚÂ Ë Ó·‡·ÓÚ‡ÈÚ ÛÍÒÛÒÌÓÈ ËÎË

    ̇Í‡ıχÎË‚‡ÌËfl ·Âθfl ‰ÓÎÊÌ˚ Á‡ÎË‚‡Ú¸Òfl ‚

    ÎËÏÓÌÌÓÈ ÍËÒÎÓÚÓÈ, ÔÓÒΠ˜Â„Ó ÔÓÔÓÎÓ˘ËÚÂ.

    ÓÚÒÂÍ, Ó·ÓÁ̇˜ÂÌÌ˚È ÒËÏ‚ÓÎÓÏ ‰Ó ̇˜‡Î‡

    ëΉ˚ Ó·‡·ÓÚ‡ÈÚ ÓÚ·ÂÎË‚‡ÚÂÎÂÏ.

    ÔÓ„‡ÏÏ˚ ÒÚËÍË.

    óÂÌË·: ‚ Á‡‚ËÒËÏÓÒÚË ÓÚ ÒÓÒÚ‡‚‡ ˜ÂÌËÎ,

    ÑÓÁËÓ‚ÍÛ ‰Ó·‡‚ÓÍ sleduet iskatw ‚

    ÒÏÓ˜ËÚ ÔflÚÌÓ Ò̇˜‡Î‡ ‡ˆÂÚÓÌÓÏ (*), Á‡ÚÂÏ

    ÂÍÓÏẨ‡ˆËflı ËÁ„ÓÚÓ‚ËÚÂÎfl.

    ÛÍÒÛÒÌÓÈ ÍËÒÎÓÚÓÈ. ëΉ˚ ̇ ·ÂÎ˚ı Ú͇Ìflı

    ç Ô‚˚¯‡ÈÚ ÓÚÏÂÚÍÛ “MAX” ‰ÓÁ‡ÚÓ‡.

    Ó·‡·ÓÚ‡ÈÚ ÓÚ·ÂÎË‚‡ÚÂÎÂÏ Ë Ú˘‡ÚÂθÌÓ

    ÔÓÔÓÎÓ˘ËÚÂ.

    äÓ΢ÂÒÚ‚Ó ËÒÔÓθÁÛÂÏÓ„Ó

    èflÚ̇ „Û‰Ó̇: Ò̇˜‡Î‡ Ó·‡·ÓÚ‡ÈÚÂ

    ÔflÚÌÓ‚˚‚Ó‰ËÚÂÎÂÏ, ÒÔËÚÓÏ ËÎË ·ÂÌÁËÌÓÏ, ÔÓÒÎÂ

    ÏÓ˛˘Â„Ó Ò‰ÒÚ‚‡

    ˜Â„Ó ÒÔˆˇθÌÓÈ ÏÓ˛˘ÂÈ Ô‡ÒÚÓÈ.

    íËÔ Ë ÍÓ΢ÂÒÚ‚Ó ÏÓ˛˘Â„Ó Ò‰ÒÚ‚‡ Á‡‚ËÒflÚ ÓÚ

    (*) Ì ÔÓθÁÛÈÚÂÒ¸ ‡ˆÂÚÓÌÓÏ ‰Îfl Ó·‡·ÓÚÍË

    ÚËÔ‡ Ú͇ÌË, Á‡„ÛʇÂÏÓ„Ó ÍÓ΢ÂÒÚ‚‡, ÒÚÂÔÂÌË

    ËÒÍÛÒÒÚ‚ÂÌÌÓ„Ó ¯fiÎ͇

    Á‡„flÁÌÂÌËfl ·Âθfl Ë ÓÚ ÒÚÂÔÂÌË ÊfiÒÚÍÓÒÚË

    ËÒÔÓθÁÛÂÏÓÈ ‚Ó‰˚.

    åÓ˛˘Ë Ò‰ÒÚ‚‡ Ë ‰Ó·‡‚ÍË

    ÜfiÒÚÍÓÒÚ¸ ‚Ó‰˚ iÁmeråetså v Ú‡Í Ì‡Á˚‚‡ÂÏ˚h

    «gradusah». àÌÙÓχˆËfl Ó Ωestkosti vody ÏÓÊÂÚ

    ïÓӯˠÂÁÛθڇÚ˚ ÒÚËÍË Á‡‚ËÒflÚ ÓÚ ‚˚·Ó‡

    ·˚Ú¸ ÔÓÎÛ˜Â̇ ‚ ÒÔˆˇθÌ˚ı ÒÎÛÊ·‡ı ËÎË ‚

    ÏÓ˛˘Â„Ó Ò‰ÒÚ‚‡ Ë ÓÚ Â„Ó Ô‡‚ËθÌÓÈ

    mestnom municipalitete. ëΉÛÈÚ ËÌÒÚÛ͈ËflÏ

    ‰ÓÁËÓ‚ÍË. V to Ωe vremå, v celåh zaxity

    ËÁ„ÓÚÓ‚ËÚÂÎfl ÏÓ˛˘Â„Ó Ò‰ÒÚ‚‡ ÔÓ ‰ÓÁËÓ‚ÍÂ.

    okruΩaæxej sredy izbegajte peredozirovki

    moæxih sredstv, Ôoskolwku nÂÒÏÓÚfl ̇

    àÒÔÓθÁÛÈÚ ÏÂ̸¯Â ÍÓ΢ÂÒÚ‚Ó ÏÓ˛˘Â„Ó

    ·ËÓ‡Á·„‡ÂÏÓÒÚ¸, ÏÓ˛˘Ë Ò‰ÒÚ‚‡ ÒÓ‰ÂÊ‡Ú ‚

    Ò‰ÒÚ‚‡, ÂÒÎË:

    Ò· ˝ÎÂÏÂÌÚ˚, ÒÔÓÒÓ·Ì˚ ̇Û¯ËÚ¸ ıÛÔÍÓÂ

    — Ç˚ ÒÚË‡ÂÚ Ì·Óθ¯Ó ÍÓ΢ÂÒÚ‚Ó ·Âθfl

    ˝ÍÓÎӄ˘ÂÒÍÓ ‡‚ÌÓ‚ÂÒË ‚ ÔËÓ‰Â.

    — ·Âθfi Ì ӘÂ̸ „flÁÌÓÂ

    Ç˚·Ó ÏÓ˛˘Â„Ó Ò‰ÒÚ‚‡ Á‡‚ËÒËÚ ÓÚ ÚËÔ‡ Ú͇ÌË

    — ‚Ó ‚ÂÏfl ÒÚËÍË Ó·‡ÁÛÂÚÒfl ÏÌÓ„Ó ÔÂÌ˚.

    (ÚÓÌÍË Ú͇ÌË, ¯ÂÒÚ¸, ıÎÓÔÓÍ Ë Ú.‰.), ˆ‚ÂÚ‡,

    ÚÂÏÔÂ‡ÚÛ˚ ÒÚËÍË Ë ÒÚÂÔÂÌË Á‡„flÁÌÂÌËfl.

    Ç ˝ÚÓÈ ÒÚË‡Î¸ÌÓÈ Ï‡¯ËÌ ÏÓÊÌÓ ËÒÔÓθÁÓ‚‡Ú¸

    É‡‰ÛÒ˚ ÊfiÒÚÍÓÒÚË ‚Ó‰˚

    ‚Ò ÚËÔ˚ ÏÓ˛˘Ëı Ò‰ÒÚ‚, prigodnyh dlå

    stirki v stiralwnyh maßinah-avtomatah,

    Ëϲ˘ËxÒfl ‚ ÔÓ‰‡ÊÂ:

    É‡‰ÛÒ˚

    ìÓ‚Â̸

    ï‡‡ÍÚÂËÒÚË͇

    — ÔÓÓ¯ÍÓobraznye ÏÓ˛˘Ë Ò‰ÒÚ‚‡ ‰Îfl ‚ÒÂı

    ÊfiÒÚÍÓÒÚË

    ÌÂψÍËÂ

    Ù‡ÌˆÛÁÒÍËÂ

    ÚËÔÓ‚ Ú͇ÌÂÈ,

    °dH

    °T.H.

    — ÔÓÓ¯ÍÓobraznye ÏÓ˛˘Ë Ò‰ÒÚ‚‡ ‰Îfl ÚÓÌÍËı

    1

    Ïfl„͇fl

    00-07

    0,0-15

    Ú͇ÌÂÈ (χÍÒ. ÚÂÏÔÂ‡ÚÛ‡ 60°ë) Ë ¯ÂÒÚË.

    2

    Ò‰Ìflfl

    08-14

    16-25

    3

    ÊfiÒÚ͇fl

    15-21

    26-37

    4

    Ó˜Â̸ ÊfiÒÚ͇fl

    ‚˚¯Â 21

    ‚˚¯Â 37

    41

    132996840•rus.qxd 19-10-2001 14:10 Pagina 41

    Картинка с сайта: instruk24.ru

    Kak polwzovatwså

    maßinoj

    èÂ‰ ̇˜‡ÎÓÏ ˝ÍÒÔÎÛ‡Ú‡ˆËË Ï‡¯ËÌ˚ ‚Íβ˜ËÚÂ

    ÔÓ„‡ÏÏÛ ÒÚËÍË ·ÂÁ ·Âθfl ÔË ÚÂÏÔÂ‡ÚÛÂ

    60°C, ˜ÚÓ·˚ ÔÓ˜ËÒÚËÚ¸ ·‡‡·‡Ì Ë ‚ÒÂ

    ‚ÌÛÚÂÌÌË ˝ÎÂÏÂÌÚ˚ χ¯ËÌ˚.

    Pri ™tom v

    otdelenie dozatora “Osnovnaå stirka” sleduet

    nasypatw 100 g stiralwnogo poroßka. Teperw

    moΩno vypolnitw pervuæ stirku.

    1. Zagruzka maßiny

    éÚÍÓÈÚ Á‡„ÛÁÓ˜Ì˚È Î˛Í.

    èÓÎÓÊËÚ ·Âθfi ‚ χ¯ËÌÛ, ‚¢¸ Á‡ ‚¢¸˛, ͇Í

    ÏÓÊÌÓ ·ÓΠ‡‚ÌÓÏÂÌÓ.

    ç ÏÌËÚÂ Ë Ì ÍÓÏ͇ÈÚ „Ó.

    2. Dozirovanie stiralwnogo

    poroßka

    Ç˚‰‚Ë̸Ú dozator stiralwnogo poroßka.

    Otmerwte nuΩnoe koli©estvo stiralwnogo

    poroßka, u©ityvaå ves stiraemogo belwå.

    á‡Ò˚Ô¸Ú ÔÓÓ¯ÓÍ ‚ ‰ÓÁ‡ÚÓ, ‚ ÓÚÒÂÍ .

    Esli estw neobhodimostw v predvaritelwnoj

    stirke, to ©astw poroßka zasypwte v

    otdelenie s obozna©eniem .

    3. Dobavki dlå poloskaniå

    Dobavki dlå poloskaniå sleduet nalitw v

    otdelenie s obozna©eniem . Ne prevyßajte

    dozirovku. Zadvinwte dozator na mesto.

    42

    P0004

    44.. ÇÇÍÍÎβ˛˜˜ËËÚÚ Ïχ‡¯¯ËËÌÌÛÛ,, Ì̇‡Êʇ‡‚‚ ÍÍÌÌÓÓÔÔÍÍÛÛ

    ÇÇääãã//ÇÇõõääãã

    ᇄÓËÚÒfl ÒÓÓÚ‚ÂÚÒÚ‚Û˛˘‡fl ·ÏÔ‡.

    ÖÒÎË ÒÂÎÂÍÚÓ ÔÓ„‡ÏÏ Ì‡ıÓ‰ËÚÒfl ‚ ÔÓÎÓÊÂÌËË

    “0”, ̇ ‰ËÒÔΠÔÓfl‚flÚÒfl ÚË ÏË„‡˛˘Ë ÎËÌËË.

    ÖÒÎË ÒÂÎÂÍÚÓ ÔÓ„‡ÏÏ Ì‡ıÓ‰ËÚÒfl ̇

    ÔÓ„‡ÏÏÂ, ÚÓ Ì‡ ‰ËÒÔΠÔÓfl‚ËÚÒfl ÏË„‡˛˘ËÈ

    ÌÓθ.

    55.. ÇÇ˚˚··ÓÓ ÌÌÂÂÓÓ··ııÓÓ‰‰ËËÏÏÓÓÈÈ ÔÔÓÓ„„‡‡ÏÏÏÏ˚˚

    èÂ‚‰ËÚ ÒÂÎÂÍÚÓ ‚ ÌÂÓ·ıÓ‰ËÏÓÂ

    ÔÓÎÓÊÂÌËÂ.

    ᇄÓflÚÒfl ·ÏÔ˚, ÒÓÓÚ‚ÂÚÒÚ‚Û˛˘Ë هÁ‡Ï,

    ÒÓÒÚ‡‚Îfl˛˘ËÏ ÔÓ„‡ÏÏÛ, ‡ ̇ ‰ËÒÔÎÂÂ

    ÔÓfl‚ËÚÒfl ÔÓ‰ÓÎÊËÚÂθÌÓÒÚ¸ ÔÓ„‡ÏÏ˚.

    66.. ÇÇ˚˚··ÓÓ ÒÒÍÍÓÓÓÓÒÒÚÚËË ÓÓÚÚÊÊËËÏχ‡ ËËÎÎËË

    ÙÙÛÛÌÌÍ͈ˆËËËË

    ç‡ÊÏËÚ ÍÌÓÔÍÛ ‰Îfl ‚˚·Ó‡ ÌÂÓ·ıÓ‰ËÏÓÈ

    ÒÍÓÓÒÚË ÓÚÊËχ, ËÎË Ê ÙÛÌ͈ËË , ÔÓÒÎÂ

    ˜Â„Ó Á‡„ÓËÚÒfl ÒÓÓÚ‚ÂÚÒÚ‚Û˛˘‡fl ·ÏÔ‡.

    132996840•rus.qxd 19-10-2001 14:10 Pagina 42

    —

    0

    E

    95˚

    G

    F

    60˚

    60˚

    D

    E

    C

    40˚

    B

    40˚

    A

    30˚

    30˚

    60˚

    E

    40˚

    40˚

    40˚

    30˚

    filwtr

    30˚

    40˚

    P1018

    P1019

    Картинка с сайта: instruk24.ru

    77.. ÇÇ˚˚··ÓÓ ÌÌÂÂÓÓ··ııÓÓ‰‰ËËÏÏÓÓÈÈ ‚‚‡‡ÏÏ

    ÖÒÎË Ê ·˚· ‚˚·‡Ì‡ Á‡‰ÂÊ͇ ‚Íβ˜ÂÌËfl, ÚÓ

    χ¯Ë̇ ̇˜ÌÂÚ Ó·‡ÚÌ˚È ÓÚÒ˜ÂÚ. ç‡ ‰ËÒÔÎÂÂ

    ÙÙÛÛÌÌÍ͈ˆËËËË

    ÔÓfl‚ËÚÒfl ‚ÂÏfl Á‡‰ÂÊÍË ËÎË ÊÂ

    ç‡ÊÏËÚ ӉÌÛ ËÎË ÌÂÒÍÓθÍÓ ÌÂÓ·ıÓ‰ËÏ˚ı ‚‡Ï

    ÔÓ‰ÓÎÊËÚÂθÌÓÒÚ¸ ÔÓ„‡ÏÏ˚.

    ÙÛÌ͈ËÈ, ÔÓÒΠ˜Â„Ó Á‡„ÓflÚÒfl ÒÓÓÚ‚ÂÚÒÚ‚Û˛˘ËÂ

    ËÏ Î‡ÏÔ˚.

    RUSSKIJ

    1100.. ääÓÓÌ̈ˆ ÔÔÓÓ„„‡‡ÏÏÏÏ˚˚

    凯Ë̇ ‚˚Íβ˜‡ÂÚÒfl ‡‚ÚÓχÚ˘ÂÒÍË. ÖÒÎË

    88.. ÇÇ˚˚··ÓÓ ÔÔÛÛÒÒÍ͇‡ ÒÒ ÁÁ‡‡‰‰ÂÂÊÊÍÍÓÓÈÈ

    ·˚· ‚˚·‡Ì‡ ÙÛÌ͈Ëfl (‚Ó‰‡ ‚ ·‡ÍÂ), ÚÓ

    ·Û‰ÂÚ ÏË„‡Ú¸ ·ÏÔ‡ ÍÌÓÔÍË èìëä/èÄìáÄ, ‡

    ÖÒÎË ÌÂÓ·ıÓ‰ËÏÓ ‚Íβ˜ËÚ¸ ÒÚË‡Î¸ÌÛ˛ χ¯ËÌÛ

    ·ÏÔ‡ ÍÓ̈‡ ÔÓ„‡ÏÏ˚ ·Û‰ÂÚ ÔÓ‰ÓÎʇڸ

    ‚ ÚÓ˜ÌÓ ÓÔ‰ÂÎfiÌÌÓ ‚ÂÏfl,

    ÔÔ‰‰ Ì̇‡Êʇ‡ÚÚËËÂÂÏÏ

    „ÓÂÚ¸, Ò˄̇ÎËÁËÛfl, ˜ÚÓ ÌÂÓ·ıÓ‰ËÏÓ ÒÎËÚ¸

    ÍÍÌÌÓÓÔÔÍÍËË èèììëëää//èèÄÄììááÄÄ

    ÌÂÓ·ıÓ‰ËÏÓ ‚˚·‡Ú¸

    ‚Ó‰Û ‰Ó ÓÚÍ˚ÚËfl β͇. ç‡ ‰ËÒÔΠÔÓfl‚ËÚÒfl

    ‚ÂÏfl Á‡‰ÂÊÍË ÔË ÔÓÏÓ˘Ë ÍÌÓÔÍË . ÇÂÏfl

    ÌÓθ. Ç ÍÓ̈ ÔÓ„‡ÏÏ˚ (ÔÓÒΠÒÎË‚‡) ̇

    Á‡‰ÂÊÍË ÔÓfl‚ËÚÒfl ̇ ‰ËÒÔΠ̇ 3 ÒÂÍÛ̉˚,

    ‰ËÒÔΠÔÓfl‚ËÚÒfl ÏË„‡˛˘ËÈ ÌÓθ. ã˛Í ÏÓÊÌÓ

    ÔÓÒΠ˜Â„Ó ‚ÌÓ‚¸ ·Û‰ÂÚ ÔÓ͇Á˚‚‡Ú¸Òfl

    ·Û‰ÂÚ ÓÚÍ˚Ú¸ ÔÓÒΠÚÓ„Ó, Í‡Í ÔÓ„‡ÒÌÂÚ

    ÔÓ‰ÓÎÊËÚÂθÌÓÒÚ¸ ÔÓ„‡ÏÏ˚. Pri naΩatii

    ÒÓÓÚ‚ÂÚÒÚ‚Û˛˘‡fl ·ÏÔ‡.

    ÍÌÓÔÍË èìëä/èÄìáÄ, χ¯Ë̇ ̇˜ÌfiÚ Ó·‡ÚÌ˚È

    ÓÚÒ˜fiÚ ‚ÂÏÂÌË.

    ê‡Á·ÎÓÍËÓ‚‡ÌË β͇ Ò˄̇ÎËÁËÛÂÚÒfl Ú‡ÍÊ Ë

    ·ÏÔÓÈ ÍÓ̈‡ ÔÓ„‡ÏÏ˚ , ÍÓÚÓ‡fl ‰ÓÎÊ̇

    „ÓÂÚ¸.

    èÓ‚ÂÌËÚ ÒÂÎÂÍÚÓ ÔÓ„‡ÏÏ ‚ ÔÓÎÓÊÂÌË é.

    Ç˚Íβ˜ËÚ χ¯ËÌÛ Ì‡Ê‡ÚËÂÏ ÍÌÓÔÍË Çäã/Çõäã

    .

    Vynwte belwë.

    èÓ‚ÂÌËÚ ·‡‡·‡Ì ‚Û˜ÌÛ˛, ˜ÚÓ·˚ ۷‰ËÚ¸Òfl,

    ˜ÚÓ ÓÌ ÔÛÒÚ, Ú‡Í Í‡Í Á‡·˚Ú˚ Ô‰ÏÂÚ˚ ÏÓ„ÛÚ

    ËÒÔÓÚËÚ¸Òfl (̇Ô. ÒÂÒÚ¸) ËÎË Ê ÔÓÎËÌflÚ¸ ÔË

    ÒÚËÍ ·ÂÎÓ„Ó ·Âθfl.

    ÇÓ ‚ÂÏfl Á‡‰ÂÊÍË ÏÓÊÌÓ ‰Ó·‡‚ÎflÚ¸ ‚ χ¯ËÌÛ

    éÚÓÊÏËÚ ‚Ò ̇ʇÚ˚ ÍÌÓÔÍË.

    ·ÂθÂ:

    èÓÒΠÁ‡‚Â¯ÂÌËfl ‡·ÓÚ˚ ÂÍÓÏẨÛÂÏ ‚˚ÌÛÚ¸

    • ̇ÊÏËÚ ÍÌÓÔÍÛ èìëä/èÄìáÄ

    ‚ËÎÍÛ ËÁ ÓÁÂÚÍË Ë Á‡Í˚Ú¸ Í‡Ì.

    • Á‡„ÛÁËÚ ·ÂθÂ

    éÒÚ‡‚¸ÚÂ Î˛Í ÔËÓÚÍ˚Ú˚Ï ‰Îfl ‚ÂÌÚËÎflˆËË

    • Á‡ÍÓÈÚ Á‡„ÛÁÓ˜Ì˚È Î˛Í Ë ‚ÌÓ‚¸ ̇ÊÏËÚÂ

    χ¯ËÌ˚.

    ÍÌÓÔÍÛ èìëä/èÄìáÄ

    99.. ç燇˜˜‡‡ÎÎÓÓ‡‡··ÓÓÚÚ˚˚ ÔÔÓÓ„„‡‡ÏÏÏÏ˚˚

    ç‡ÊÏËÚ ÍÌÓÔÍÛ èìëä/èÄìáÄ , ˜ÚÓ·˚

    ‚Íβ˜ËÚ¸ ÔÓ„‡ÏÏÛ. ᇄÓËÚÒfl ·ÏÔ‡ ̇ βÍÂ,

    ÓÁ̇˜‡fl, ˜ÚÓ Î˛Í Á‡·ÎÓÍËÓ‚‡Ì. ÅÛ‰ÂÚ „ÓÂÚ¸

    Î˯¸ ÚÓθÍÓ Î‡ÏÔ‡, ÒÓÓÚ‚ÂÚÒÚ‚Û˛˘‡fl ÚÓÈ Ù‡ÁÂ

    ÒÚËÍË, ÍÓÚÓÛ˛ ‚˚ÔÓÎÌflÂÚ Ï‡¯Ë̇. ã˛Í

    Á‡·ÎÓÍËÓ‚‡Ì, Ë „ÓËÚ ÒÓÓÚ‚ÂÚÒÚ‚Û˛˘‡fl ·ÏÔ‡.

    Ç˚ÔÓÎÌÂÌË ÔÓ„‡ÏÏ˚ ̇˜‡ÎÓÒ¸.

    43

    132996840•rus.qxd 19-10-2001 14:10 Pagina 43

    Картинка с сайта: instruk24.ru

    í퇇··ÎÎËˈˆ‡‡ ÔÔÓÓ„„‡‡ÏÏÏÏ

    èèÓÓ„„‡‡ÏÏÏÏ˚˚ ÒÒÚÚËËÍÍËË

    èèÓÓ„„‡‡ÏÏÏχ‡//

    Ñч‡ÌÌÌÌ˚˚‡‡ÒÒııÓÓ‰‰‡‡**

    VozmoΩnye

    ééÔÔËËÒÒ‡‡ÌÌËËÂÂ

    å凇ÍÍÒÒ..

    ëëÂÂÍÍÚÚÓÓ ííÍ͇‡Ì̸¸

    ííÂÂÏÏÔÔ‡‡——

    d

    ÓÓÔÔÓÓÎÎÌÌËËÚÚÂÂÎθ¸ÌÌ

    ye

    ÔÔÓÓ„„‡‡ÏÏÏÏ˚˚

    Ì̇‡„„ÛÛÁÁÍ͇‡

    ùùÎÎÂÂÍÍÚÚ..

    ÇÇÓÓ‰‰‡‡,,

    ÇÇÂÂÏÏflfl,,

    ÚÚÛÛ‡‡

    ÙÙÛÛÌÌÍ͈ˆËËËË

    ÍÍÇÇÚÚ˜˜

    ÎÎ

    ÏÏËËÌÌ..

    ÅÂÎÓÂ

    ëÚË͇ ÔË 95°C

    ÉÉÓÓÎÎÛÛ··ÓÓÈÈ

    95°

    ıÎÓÔ˜‡ÚÓ·Ûχ

    3 ÔÓÎÓÒ͇ÌËfl

    4,5 Í„.

    1,6 46 151

    ÊÌÓ ·Âθfi

    é·˚˜Ì˚È ÓÚÊËÏ

    BIO

    ëÚË͇ ÔË 60°C

    ëÚÓÈÍÓÂ

    ÉÉÓÓÎÎÛÛ··ÓÓÈÈ

    60° **

    3 ÔÓÎÓÒ͇ÌËfl

    4,5 Í„.

    0,76 43 133

    ˆ‚ÂÚÌÓ ·Âθfi

    é·˚˜Ì˚È ÓÚÊËÏ

    BIO

    ëÚË͇ ÔË 30°-40°C

    çÂÒÚÓÈÍÓÂ

    ËÎË Ê ıÓÎӉ̇fl

    ÉÉÓÓÎÎÛÛ··ÓÓÈÈ

    30°-40°

    4,5 Í„.

    0,5 43 128

    ˆ‚ÂÚÌÓ ·Âθfi

    3 ÔÓÎÓÒ͇ÌËfl

    BIO

    é·˚˜Ì˚È ÓÚÊËÏ

    ëÚË͇ ÔË 30°-40°-

    60°C ËÎË Ê ıÓÎӉ̇fl

    ÜÜfifiÎÎÚÚ˚˚ÈÈ

    30°-40°

    ëËÌÚÂÚË͇ 1,5 Í„.

    0,65 50 92

    3 ÔÓÎÓÒ͇ÌËfl

    60°

    BIO

    äÓÓÚÍËÈ ÓÚÊËÏ

    ëÚË͇ ÔË 30°-40°C

    óófifiÌÌ˚˚ÈÈ

    30°-40°

    íÓÌÍË Ú͇ÌË 1,5 Í„.

    3 ÔÓÎÓÒ͇ÌËfl

    0,40 50 64

    äÓÓÚÍËÈ ÓÚÊËÏ

    ëÚË͇ ÔË 30°-40°C

    ËÎË Ê ıÓÎӉ̇fl

    óófifiÌÌ˚˚ÈÈ

    òÂÒÚ¸

    1 Í„.

    0,35 45 56

    30°-40°

    3 ÔÓÎÓÒ͇ÌËfl

    äÓÓÚÍËÈ ÓÚÊËÏ

    * чÌÌ˚ Á̇˜ÂÌËfl ‡ÒıÓ‰‡ fl‚Îfl˛ÚÒfl ÔË·ÎËÁËÚÂθÌ˚ÏË Ë Á‡‚ËÒflÚ ÓÚ ÍÓ΢ÂÒÚ‚‡ Ë ÚËÔ‡ ·Âθfl, ‚Ó‰˚

    Ë ÚÂÏÔÂ‡ÚÛ˚ ÓÍÛʇ˛˘ÂÈ Ò‰˚. ùÚË ‰‡ÌÌ˚ ÓÚÌÓÒflÚÒfl Í Ò‡ÏÓÈ ÚfiÔÎÓÈ ‚Ó‰Â, ‡Á¯fiÌÌÓÈ ‰Îfl

    ͇ʉÓÈ ÔÓ„‡ÏÏ˚. Ñlå hlopka, oni otnosåtså k koli©estvu v 4 kg.

    **èÓ„‡Ïχ ‰Îfl ˆ‚ÂÚÌÓ„Ó ıÎÓÔ˜‡ÚÓ·ÛχÊÌÓ„Ó ·Âθfl 60°C s zagruzkoj 4 kg belwå — ˝ÚÓ Òڇ̉‡Ú̇fl

    ÔÓ„‡Ïχ, Ô‡‡ÏÂÚ˚ ÍÓÚÓÓÈ ÔË‚Ó‰flÚÒfl ̇ ˝ÚËÍÂÚÍÂ, ‚ ÒÓÓÚ‚ÂÚÒÚ‚ËË Ò ÌÓÏÓÈ 92/75/Öùë.

    ùùÍÍÓÓÌÌÓÓÏÏËËflfl ˝˝ÎÎÂÂÍÍÚÚÓÓ˝˝ÌÌ„„ËËËË

    ÑÎfl ıÎÓÔ˜‡ÚÓ·ÛχÊÌÓ„Ó ËÎË ÒËÌÚÂÚ˘ÂÒÍÓ„Ó ·Âθfl Ò Ì·Óθ¯ÓÈ ËÎË Ò‰ÌÂÈ ÒÚÂÔÂ̸˛ Á‡„flÁÌÂÌÌÓÒÚË

    ÂÍÓÏẨÛÂÏ ËÒÔÓθÁÓ‚‡Ú¸ ÒÓÓÚ‚ÂÚÒÚ‚Û˛˘Û˛ ˝ÍÓÌÓÏ˘ÌÛ˛ ÔÓ„‡ÏÏÛ “Ö”, ÍÓÚÓ‡fl ‚ β·ÓÏ ÒÎÛ˜‡Â

    Ó·ÂÒÔ˜ËÚ ıÓӯˠÂÁÛθڇÚ˚ ÒÚËÍË Ò ˝ÍÓÌÓÏËÂÈ ˝ÌÂ„ËË ÔË·ÎËÁËÚÂθÌÓ Ì‡ 30%.

    44

    132996840•rus.qxd 19-10-2001 14:10 Pagina 44

    Картинка с сайта: instruk24.ru

    í퇇··ÎÎËˈˆ‡‡ ÔÔÓÓ„„‡‡ÏÏÏÏ

    ëëÔÔˆˆËˇ‡Îθ¸ÌÌ˚˚ ÔÔÓÓ„„‡‡ÏÏÏÏ˚˚

    VozmoΩnye

    Ñч‡ÌÌÌÌ˚˚‡‡ÒÒııÓÓ‰‰‡‡**

    ééÔÔËËÒÒ‡‡ÌÌËËÂÂ

    d

    ÓÓÔÔÓÓÎΗ—

    å凇ÍÍÒÒ..

    ëëÂÂÍÍÚÚÓÓ

    èèÓÓ„„‡‡ÏÏÏχ‡

    ÔÔÓÓ„„‡‡ÏÏÏÏ˚˚

    ÌÌËËÚÚÂÂÎθ¸ÌÌ

    ye

    Ì̇‡„„ÛÛÁÁÍ͇‡

    ùùÎÎÂÂÍÍÚÚ..

    ÇÇÓÓ‰‰‡‡,,

    ÇÇÂÂÏÏflfl,,

    ÙÙÛÛÌÌÍ͈ˆËËËË

    ÍÍÇÇÚÚ˜˜

    ÎÎ

    ÏÏËËÌÌ..

    á‡Ï‡˜Ë‚‡ÌË ÔË 30°C

    éÒÚ‡Ìӂ͇ Ò ‚Ó‰ÓÈ ‚

    ·‡ÍÂ.

    ÑÎfl ÒÎË‚‡ ̇ʇڸ

    ÉÉÓÓÎÎÛÛ··ÓÓÈÈ

    A

    á‡Ï‡˜Ë‚‡ÌËÂ

    4,5 Í„.

    0,25 16 20

    RUSSKIJ

    ÍÌÓÔÍÛ èìëä/èÄìáÄ.

    óÂÂÁ 18 ˜‡ÒÓ‚ ‚Ó‰‡

    ÒÎË‚‡ÂÚÒfl

    ‡‚ÚÓχÚ˘ÂÒÍË

    3 ÔÓÎÓÒ͇ÌËfl Ò

    ÉÉÓÓÎÎÛÛ··ÓÓÈÈ

    B

    èÓÎÓÒ͇ÌËfl

    ‰Ó·‡‚ÍÓÈ

    4,5 Í„.

    0,1 32 60

    éÚÊËÏ

    1 ÔÓÎÓÒ͇ÌË Ò

    ÉÓÓÎÎÛÛ··ÓÓÈÈ

    É

    C

    1 ÔÓÎÓÒ͇ÌËÂ

    ‰Ó·‡‚ÍÓÈ

    4,5 Í„.

    –1423

    éÚÊËÏ

    ÉÓÓÎÎÛÛ··ÓÓÈÈ

    É

    D

    ëÎË‚

    /

    ––3

    ÉÉÓÓÎÎÛÛ··ÓÓÈÈ

    F

    éÚÊËÏ

    4,5 Í„.

    ––10

    ëÚË͇ ÔË 30°C

    ÉÓÓÎÎÛÛ··ÓÓÈÈ

    É

    G

    åËÌËÔÓ„‡Ïχ

    2 ÔÓÎÓÒ͇ÌËfl

    1,5 Í„.

    0,25 35 30

    éÚÊËÏ ÔË 700 Ó·/ÏËÌ

    O

    éÚÏÂ̇

    OÚÏÂ̇ ÔÓ„‡ÏÏ˚

    –––

    * чÌÌ˚ Á̇˜ÂÌËfl ‡ÒıÓ‰‡ fl‚Îfl˛ÚÒfl ÔË·ÎËÁËÚÂθÌ˚ÏË Ë Á‡‚ËÒflÚ ÓÚ ÍÓ΢ÂÒÚ‚‡ Ë ÚËÔ‡ ·Âθfl,

    ÚÂÏÔÂ‡ÚÛ˚ ÓÍÛʇ˛˘ÂÈ Ò‰˚ Ë ËÒıÓ‰ÌÓÈ ÚÂÏÔÂ‡ÚÛ˚ ‚Ó‰˚.

    45

    132996840•rus.qxd 19-10-2001 14:10 Pagina 45

    Картинка с сайта: instruk24.ru

    Ètiketki na belwe s ukazaniåmi po stirke

    O©enw ©asto na belwe estw ™tiketki s ukazaniåmi po stirke.

    Stirka

    Stirka

    Stirka

    Stirka

    STIRKA

    pri 95°

    pri 60°

    pri 40°

    pri 30°

    Ru©naå

    Ne stiratw

    stirka

    v vode

    BEREËNAÅ

    STIRKA

    OTBELIVANIE

    MoΩno otbelivatw v holodnoj vode Ne otbelivatw

    GLAËENIE Gladitw

    Gladitw

    Gladitw

    Ne gladitw

    pri 200° maks.

    pri 150° maks.

    pri 110° maks.

    Normalwnaå

    temperatura

    Nizkaå

    temperatura

    SUfiKA Sußka

    Sußka

    Sußka

    MoΩno sußitw

    Ne sußitw

    v razostlannom

    bez otΩima

    na ple©ikah

    v maßine

    v maßine

    vide

    46

    A

    P

    F

    95 60

    40

    60

    40

    40

    30

    30

    Him©istka benzinom,

    HIMÂISTKA Him©istka læbym

    ©istym spirtom

    Him©istka benzinom,

    Ne podleΩit

    rastvoritelem

    perhloratom,

    ©istym spirtom,

    him©istke

    R111 — R113

    R113

    132996840•rus.qxd 19-10-2001 14:10 Pagina 46

    Картинка с сайта: instruk24.ru

    Uhod za maßinoj i ©istka

    1. Âistka korpusa maßiny

    Korpus maßiny sleduet mytw rastvorom,

    prednazna©ennym dlå ru©nogo mytwå posudy.

    Posle mytwå korpusa ™tim neagressivnym

    rastvorom promojte ego exe raz ©istoj vodoj

    i vytrite.

    VaΩno: Ne ispolwzujte nikakih moæxih

    sredstv, soderΩaxih spirt.

    2. Âistka dozatora stiralwnogo

    RUSSKIJ

    poroßka

    óÂÂÁ ÌÂÍÓÚÓÓ ‚ÂÏfl, ÒÚË‡Î¸Ì˚ ÔÓÓ¯ÍË Ë

    ‰Ó·‡‚ÍË Ó·‡ÁÛ˛Ú Ì‡ ÒÚÂÌ͇ı ‰ÓÁ‡ÚÓ‡ ÓÚÎÓÊÂÌËfl.

    Po™tomu, vremå ot vremeni dozator sleduet mytw

    proto©noj vodoj. Dozator vynimaetså iz maßiny

    pri naΩatii na verhnææ zaxelku,

    raspoloΩennuæ sleva.

    ÑÎfl ӷ΄˜ÂÌËfl ˜ËÒÚÍË ‰ÓÁ‡ÚÓ‡ ÒÌËÏËÚ „Ó

    ‚ÂıÌ˛˛ ˜‡ÒÚ¸, Í‡Í ˝ÚÓ ÔÓ͇Á‡ÌÓ Ì‡ ËÒÛÌÍÂ.

    Stiralwnyj poroßok skaplivaetså i v

    uglublenii dozatora. Dlå ©istki uglubleniå

    moΩno ispolwzovatw staruæ zubnuæ xetku.

    èÓÒΠ˜ËÒÚÍË ÛÒÚ‡ÌÓ‚ËÚ ‰ÓÁ‡ÚÓ ̇ ÏÂÒÚÓ, Ë

    ‚Íβ˜ËÚ ÔÓ„‡ÏÏÛ ÒÚËÍË ·ÂÁ ·Âθfl.

    47

    P0038

    3. óËÒÚ͇ ÙËθÚ‡ ÒÎË‚ÌÓ„Ó

    ¯Î‡Ì„‡

    ç‡ ÒÂÚÍ ÙËθÚ‡ Ò͇ÔÎË‚‡˛ÚÒfl ‚ÓÎÓÍ̇ ·Âθfl.

    Neobhodima periodi©eskaå ©istka setki

    filwtra, tak kak zasorennyj filwtr zatrudnået

    sliv vody iz maßiny.

    Otkrojte kryßku filwtra. Postavwte poddon

    pod filwtr, kak ukazano na risunke. Otvernite

    setku i vynwte ee.

    Promojte ee akkuratno proto©noj vodoj.

    Ustanovite setku na mesto i zakrojte kryßku.

    4. Âistka filwtra nalivnogo

    ßlanga

    èË Á‡ÚÛ‰ÌËÚÂθÌÓÏ Á‡ÔÓÎÌÂÌËË ‚Ó‰ÓÈ, ËÎË

    ÂÒÎË Ì‡ ˝ÚÓ ÛıÓ‰ËÚ ·Óθ¯Â ‚ÂÏÂÌË, ˜ÂÏ oby©no,

    ÌÂÓ·ıÓ‰ËÏÓ ÔÓ‚ÂËÚ¸ ˜ËÒÚÓÚÛ ÙËθÚ‡

    ̇ÎË‚ÌÓ„Ó ¯Î‡Ì„‡.

    Zakrojte vodoprovodnyj kran i otsoedinite

    nalivnoj ßlang. O©istite filwtr staroj zubnoj

    xetkoj.

    Podsoedinite vnovw nalivnoj ßlang k kranu.

    P1090

    P1020

    P1021

    P0011

    P0132

    P0133

    P0040

    132996840•rus.qxd 19-10-2001 14:10 Pagina 47

    Картинка с сайта: instruk24.ru

    5. Ä‚‡ËÈÌ˚È ÒÎË‚ ‚Ó‰˚

    ÖÒÎË Ï‡¯Ë̇ Ì ÒÎË‚‡ÂÚ ‚Ó‰Û (ÒÎË‚ÌÓÈ Ì‡ÒÓÒ ÌÂ

    ‡·ÓÚ‡ÂÚ ËÎË Á‡ÒÓÂÌ ÒÎË‚ÌÓÈ ¯Î‡Ì„), ÚÓ ‰Îfl

    ÒÎË‚a ÌÂÓ·ıÓ‰ËÏÓ:

    • ÓÚÍβ˜ËÚ¸ ‚ËÎÍÛ ÓÚ ÓÁÂÚÍË;

    • Á‡Í˚Ú¸ ‚Ó‰ÓÔÓ‚Ó‰Ì˚È Í‡Ì;

    • ‰Óʉ‡Ú¸Òfl Óı·ʉÂÌËfl ‚Ó‰˚ (ÂÒÎË ÌÂÓ·ıÓ‰ËÏÓ);

    • ÛÒÚ‡ÌÓ‚ËÚ¸ ̇ ÔÓÎ fiÏÍÓÒÚ¸ ‰Îfl Ò·Ó‡ ‚Ó‰˚;

    • poloΩite konec slivnogo ¯langa tak, ©toby

    voda mogla stekatw v postavlennuæ ømkostw.

    èË Ì‚ÓÁÏÓÊÌÓÒÚË ‰ÓÒÚÛÔ‡ Í ÒÎË‚ÌÓÏÛ ¯Î‡Ì„Û ‚

    ÒÎÛ˜‡Â ‚ÒÚÓÂÌÌÓÈ ÛÒÚ‡ÌÓ‚ÍË Ï‡¯ËÌ˚ ‚ ÍÛıÓÌÌÛ˛

    Ï·Âθ ÌÂÓ·ıÓ‰ËÏÓ Ò΄͇ ÓÒ··ËÚ¸ ÒÎË‚ÌÓÈ

    ÙËθÚ, Ô‰‚‡ËÚÂθÌÓ ÛÒÚ‡ÌÓ‚Ë‚ ̇ ÔÓÎ Ú‡ÁËÍ,

    ˜ÚÓ·˚ ‚ ÌÂ„Ó ÔÓÒÚÂÔÂÌÌÓ ÒÚÂ͇· ‚Ó‰‡.

    Ç Á‡‚Â¯ÂÌËË ÓÔÂ‡ˆËË ‚ÌÓ‚¸ Á‡ÚflÌËÚ ÙËθÚ.

    6. è‰ÓÚ‚‡˘ÂÌË Á‡ÏÂÁ‡ÌËfl

    ÖÒÎË Ï‡¯Ë̇ ÛÒÚ‡ÌÓ‚ÎÂ̇ ‚ ÔÓÏ¢ÂÌËË, „‰Â

    ÚÂÏÔÂ‡ÚÛ‡ ÏÓÊÂÚ ÓÔÛÒÚËÚ¸Òfl ÌËÊ 0°C,

    ÌÂÓ·ıÓ‰ËÏÓ ‚˚ÔÓÎÌËÚ¸ ÒÎÂ‰Û˛˘ÂÂ:

    • á‡Í˚Ú¸ ‚Ó‰ÓÔÓ‚Ó‰Ì˚È Í‡Ì Ë ÓÚ‚ËÌÚËÚ¸

    ̇ÎË‚ÌÓÈ ¯Î‡Ì„ ÓÚ Í‡Ì‡.

    • éÔÛÒÚËÚ¸ ÍÓ̈ ÒÎË‚ÌÓ„Ó Ë Ì‡ÎË‚ÌÓ„Ó ¯Î‡Ì„‡ ‚

    ÒÚÓfl˘ËÈ Ì‡ ÔÓÎÛ Ú‡ÁËÍ.

    • ÇÍβ˜ËÚ¸ ÔÓ„‡ÏÏÛ

    D

    D

    “ÒÎË‚” Ë ‰Óʉ‡Ú¸Òfl Âfi

    Á‡‚Â¯ÂÌËfl.

    • Ç˚Íβ˜ËÚ¸ χ¯ËÌÛ.

    • Ç˚ÌÛÚ¸ ‚ËÎÍÛ ËÁ ÓÁÂÚÍË.

    • ᇂËÌÚËÚ¸ ̇ÎË‚ÌÓÈ ¯Î‡Ì„ Ë ÛÒÚ‡ÌÓ‚ËÚ¸

    ÒÎË‚ÌÓÈ ¯Î‡Ì„.

    Pri vypolnenii ‰‡ÌÌ˚x ÓÔÂ‡ˆËÈ, ÓÒÚ‡‚¯‡flÒfl ‚

    χ¯ËÌ ‚Ó‰‡ ·Û‰ÂÚ ÒÎËÚ‡, ˜ÚÓ Ô‰ÓÚ‚‡ÚËÚ

    Ó·‡ÁÓ‚‡ÌË θ‰‡ ‚ χ¯ËÌÂ, ‡, ÒΉӂ‡ÚÂθÌÓ,

    ÔÓÎÓÏÍÛ Âfi ÍÓÏÔÓÌÂÌÚÓ‚.

    èË ‚Íβ˜ÂÌËË Ï‡¯ËÌ˚ ۷‰ËÚÂÒ¸, ˜ÚÓ

    ÚÂÏÔÂ‡ÚÛ‡ ÓÍÛʇ˛˘ÂÈ Ò‰˚ ‚˚¯Â 0°C.

    48

    132996840•rus.qxd 19-10-2001 14:10 Pagina 48

    Картинка с сайта: instruk24.ru

    Esli maßina ne rabotaet

    Ç ÒÎÛ˜‡Â ӷ̇ÛÊÂÌËfl ÌÂËÒÔ‡‚ÌÓÒÚÂÈ, ÂÍÓÏẨÛÂÏ Ç‡Ï ‚ÌËχÚÂθÌÓ ËÁÛ˜ËÚ¸ Ú‡·ÎËˆÛ ÔÂ‰ ÚÂÏ,

    Í‡Í Ó·‡ÚËÚ¸Òfl ‚ ëÂ‚ËÒÌ˚È ˆÂÌÚ.

    ÇÓ ‚ÂÏfl ‡·ÓÚ˚ χ¯ËÌ˚ ÏÓÊÂÚ Á‡„ÓÂÚ¸Òfl ·ÏÔ‡ ÍÓ̈‡ ˆËÍ· , ·ÏÔ‡ ÍÌÓÔÍË èìëä/èÄìáÄ

    ‚ÏÂÒÚÂ Ò Ó‰ÌÓÈ ËÁ ÍÌÓÔÓÍ, Û͇Á‡ÌÌ˚ı ÌËÊÂ. é‰ÌÓ‚ÂÏÂÌÌÓ Ò ˝ÚËÏ Ì‡ ‰ËÒÔΠÏÓÊÂÚ ÏË„‡Ú¸ ÍÓ‰.

    —

    ÖÖ1100 ++ ::

    ÌÂËÒÔ‡‚ÌÓÒÚ¸ ÔÓ‰‡˜Ë ‚Ó‰˚

    —

    ÖÖ2200 ++ ::

    ÌÂËÒÔ‡‚ÌÓÒÚ¸ ÒÎË‚‡ ‚Ó‰˚

    —

    ÖÖ4400 ++ ::

    ÓÚÍ˚Ú Á‡„ÛÁÓ˜Ì˚È Î˛Í

    èÓÒΠÛÒÚ‡ÌÂÌËfl ÌÂËÒÔ‡‚ÌÓÒÚÂÈ Ì‡ÊÏËÚ ÍÌÓÔÍÛ èìëä/èÄìáÄ ‰Îfl ÔÂÂÁ‡ÔÛÒ͇ ÔÓ„‡ÏÏ˚.

    Ç ÒÎÛ˜‡Â Ì‚ÓÁÏÓÊÌÓÒÚË ÛÒÚ‡ÌÂÌËfl ÌÂËÒÔ‡‚ÌÓÒÚË Ó·‡ÚËÚÂÒ¸ ‚ ëÂ‚ËÒÌ˚È ˆÂÌÚ.

    RUSSKIJ

    •

    VozmoΩnaå neispravnostw

    •

    Veroåtnaå pri©ina

    • 凯Ë̇ Ì ‚Íβ˜‡ÂÚÒfl:

    • èÎÓıÓ Á‡Í˚Ú Á‡„ÛÁÓ˜Ì˚È Î˛Í.

    (

    (ÖÖ4400))

    • ì·Â‰ËÚÂÒ¸, ˜ÚÓ ÓÚÍ˚Ú ‚Ó‰ÓÔÓ‚Ó‰Ì˚È Í‡Ì.

    ((ÖÖ1100))

    • èÎÓıÓ ‚ÒÚ‡‚ÎÂ̇ ‚ËÎ͇ ‚ ÓÁÂÚÍÛ ÔËÚ‡ÌËfl.

    • êÓÁÂÚ͇ Ó·ÂÒÚÓ˜Â̇.

    • èÂ„ÓÂÎ Ô‰Óı‡ÌËÚÂθ.

    • ç ·˚· ̇ʇڇ ÍÌÓÔ͇ èìëä/èÄìáÄ .

    • Å˚· ‚˚·‡Ì‡ ÙÛÌ͈Ëfl PUSK s ZADERËKOJ .

    • 凯Ë̇ Ì Á‡ÎË‚‡ÂÚ ‚Ó‰Û:

    • ì·Â‰ËÚÂÒ¸, ˜ÚÓ ÓÚÍ˚Ú ‚Ó‰ÓÔÓ‚Ó‰Ì˚È Í‡Ì.

    ((ÖÖ1100))

    • á‡ÒÓÂÌ ÙËθÚ Á‡ÎË‚ÌÓ„Ó ¯Î‡Ì„‡.

    ((ÖÖ1100))

    • á‡ÎË‚ÌÓÈ ¯Î‡Ì„ Á‡Ê‡Ú ËÎË ÔÂ„ÌÛÚ.

    ((ÖÖ1100))

    • èÎÓıÓ Á‡Í˚Ú Á‡„ÛÁÓ˜Ì˚È Î˛Í.

    ((ÖÖ4400))

    • 凯Ë̇ Á‡ÎË‚‡ÂÚ Ë

    • äÓ̈ ÒÎË‚ÌÓ„Ó ¯Î‡Ì„‡ ‡ÒÔÓÎÓÊÂÌ ÒÎ˯ÍÓÏ

    ÌËÁÍÓ. ëÏÓÚË ÒÓÓÚ‚ÂÚÒÚ‚Û˛˘ËÈ Ô‡‡„‡Ù ‚

    ÌÂωÎÂÌÌÓ ÒÎË‚‡ÂÚ ‚Ó‰Û:

    ‡Á‰ÂΠ“ÛÒÚ‡Ìӂ͇”.

    • 凯Ë̇ Ì ÒÎË‚‡ÂÚ ‚Ó‰Û Ë/ËÎË

    • ëÎË‚ÌÓÈ ¯Î‡Ì„ Á‡Ê‡Ú ËÎË ÔÂ„ÌÛÚ.

    (ÖÖ2200))

    (

    • Å˚· ‚˚·‡Ì‡ ÙÛÌ͈Ëfl ÓÚÍβ˜ÂÌËfl ÒÎË‚‡ .

    Ì ÓÚÊËχÂÚ:

    • Å˚· ‚˚·‡Ì‡ ÙÛÌ͈Ëfl .

    • ì·Â‰ËÚÂÒ¸, ˜ÚÓ ÒÎË‚ÌÓÈ ÙËθÚ ˜ËÒÚ.

    ((ÖÖ2200))

    • ÇÓ‰‡ ̇ ÔÓÎÛ:

    • Å˚ÎÓ ËÒÔÓθÁÓ‚‡ÌÓ ÒÎ˯ÍÓÏ ·Óθ¯ÓÂ

    ÍÓ΢ÂÒÚ‚Ó ÔÓӯ͇ ËÎË Â„Ó ÌÂÔ‡‚ËθÌ˚È ÚËÔ

    (ÒÎ˯ÍÓÏ ·Óθ¯Ó ÔÂÌÓÓ·‡ÁÓ‚‡ÌËÂ).

    • èÓ‚ÂËÚ¸ ÚÂ˜Ë ÒÓ‰ËÌËÚÂθÌ˚ı ‰ÂÚ‡ÎÂÈ

    Á‡ÎË‚ÌÓ„Ó ¯Î‡Ì„‡. ç ‚Ò„‰‡ ÏÓÊÌÓ

    ӷ̇ÛÊËÚ¸ ÛÚ˜ÍÛ ‚Ó‰˚ ËÁ ¯Î‡Ì„‡, ÔÓ˝ÚÓÏÛ

    ÔÓ‚Â¸ÚÂ, ‚·ÊÂÌ ÎË ÓÌ.

    • ëÎË‚ÌÓÈ ¯Î‡Ì„ ÏÓÊÂÚ ·˚Ú¸ ÔÓ‚ÂʉfiÌ.

    • 凯Ë̇ ‚Ë·ËÛÂÚ ËÎË ¯ÛÏËÚ:

    • ç ·˚ÎË Û‰‡ÎÂÌ˚ ‚ÌÛÚÂÌÌË ÛÔ‡ÍÓ‚Ó˜Ì˚Â

    ‰ÂÚ‡ÎË.

    • 凯Ë̇ ͇҇ÂÚÒfl ÒÚÂÌ ËÎË Ï·ÂÎË.

    • ì·Â‰ËÚÂÒ¸, ˜ÚÓ ÌÓÊÍË ÔÓ˜ÌÓ ÒÚÓflÚ Ì‡ ÔÓÎÛ.

    • ÅÂθfi ÌÂ‡‚ÌÓÏÂÌÓ ÛÎÓÊÂÌÓ ‚ ·‡‡·‡ÌÂ.

    • ëÎ˯ÍÓÏ Ï‡ÎÓ ÍÓ΢ÂÒÚ‚Ó ·Âθfl ‚ ·‡‡·‡ÌÂ.

    49

    132996840•rus.qxd 19-10-2001 14:10 Pagina 49

    Картинка с сайта: instruk24.ru

    •

    VozmoΩnaå neispravnostw

    •

    Veroåtnaå pri©ina

    •

    ééÚÚÊÊËËÏÏ Ì̇‡˜˜ËËÌ̇‡ÂÂÚÚÒÒflfl ÒÒ ÁÁ‡‡‰‰ÂÂÊÊÍÍÓÓÈÈ,,

    • ë‡·Óڇ· ÒËÒÚÂχ ˝ÎÂÍÚÓÌÌÓ„Ó ÍÓÌÚÓÎfl

    ‰ËÒ·‡Î‡ÌÒ‡, ÔÓÚÓÏÛ ˜ÚÓ ·Âθfi ‚ ·‡‡·‡Ì ·˚ÎÓ

    ËËÎÎËË ÊÊ ··ÂÂÎθ¸fifi ÔÔÎÎÓÓııÓÓ ÓÓÚÚÊʇ‡ÚÚÓÓ ‚‚

    ÛÎÓÊÂÌÓ ÌÂ‡‚ÌÓÏÂÌÓ. ÅÂθfi ‡‚ÌÓÏÂÌÓ

    ‡ÒÔ‰ÂÎËÚÒfl ‚ ·‡‡·‡Ì ÔË ËÁÏÂÌÂÌËË

    ÍÍÓÓÌ̈ˆÂ ˆˆËËÍÍη‡

    :

    ̇Ô‡‚ÎÂÌËfl ‚‡˘ÂÌËfl. ùÚÓ ÏÓÊÂÚ ÔÓËÁÓÈÚË

    ÌÂÒÍÓθÍÓ ‡Á, ÔÂʉ ˜ÂÏ ‰ËÒ·‡Î‡ÌÒ ËÒ˜ÂÁÌÂÚ

    Ë ·Û‰ÂÚ ‚˚ÔÓÎÌÂÌ ÌÓχθÌ˚È ÓÚÊËÏ. ÖÒÎË

    ˜ÂÂÁ 6 ÏËÌÛÚ ·Âθfi Ì ÛÎÓÊËÎÓÒ¸ ‡‚ÌÓÏÂÌÓ,

    ÚÓ Ï‡¯Ë̇ ÔÓÌËÁËÚ ÒÍÓÓÒÚ¸ ÍÓ̘ÌÓ„Ó ÓÚÊËχ

    ili ÓÚÊËÏ Ì ·Û‰ÂÚ ‚˚ÔÓÎÌÂÌ.

    • Ç Ï‡¯ËÌ Ì ‚ˉÌÓ ‚Ó‰˚:

    • чÌÌ˚ χ¯ËÌ˚, produkty ÒÓ‚ÂÏÂÌÌÓÈ

    ÚÂıÌÓÎÓ„ËË, ‡·ÓÚ‡˛Ú Ó˜Â̸ ˝ÍÓÌÓÏ˘ÌÓ, Ò

    ÔÓÌËÊÂÌÌ˚Ï ‡ÒıÓ‰ÓÏ ‚Ó‰˚, Ó·ÂÒÔ˜˂‡fl, ÚÂÏ

    Ì ÏÂÌÂÂ, ÓÚ΢Ì˚ ÂÁÛθڇÚ˚.

    • ᇄÛÁÓ˜Ì˚È Î˛Í ÌÂ

    • 凯Ë̇ Ì Á‡‚Â¯Ë· ‡·ÓÚÛ.

    • ᇄÛÁÓ˜Ì˚È Î˛Í Â˘fi Ì ‡Á·ÎÓÍËÓ‚‡ÎÒfl

    ÓÚÍ˚‚‡ÂÚÒfl:

    („ÓËÚ Ò˄̇θ̇fl ·ÏÔ‡).

    • ìÓ‚Â̸ ‚Ó‰˚ ‚ χ¯ËÌ ÒÎ˯ÍÓÏ ‚˚ÒÓÍËÈ ËÎË

    χ¯Ë̇ ̇„‚‡ÂÚ ‚Ó‰Û.

    • éÒÚ‡ÚÍË ÏÓ˛˘Â„Ó Ò‰ÒÚ‚‡

    • ÇÓÁÏÓÊÌÓ, Ô˘ËÌÓÈ fl‚Îfl˛ÚÒfl ÌÂ‡ÒÚ‚ÓËÏ˚Â

    ÍÓÏÔÓÌÂÌÚ˚, ÒÓ‰Âʇ˘ËÂÒfl ‚ ÒÓ‚ÂÏÂÌÌ˚ı

    ÔÓÒΠˆËÍ· ÒÚËÍË:

    ÏÓ˛˘Ëı Ò‰ÒÚ‚‡ı. ùÚÓ Ì fl‚ÎflÂÚÒfl ÔËÁ̇ÍÓÏ

    ̉ÓÒÚ‡ÚÓ˜ÌÓ„Ó ÔÓÎÓÒ͇ÌËfl.

    • é˜ËÒÚËÚ ·Âθfi ˘fiÚÍÓÈ Ë ‚ÒÚflıÌËÚ „Ó, ÔË

    ÌÂÓ·ıÓ‰ËÏÓÒÚË ‚˚ÒÚË‡ÈÚ ‚ÌÓ‚¸.

    • éÒÚ‡ÚÍË ÔÂÌ˚ ÔÓÒÎÂ

    • ëÓ‚ÂÏÂÌÌ˚ ÏÓ˛˘Ë Ò‰ÒÚ‚‡ ÏÓ„ÛÚ

    Ó·‡ÁÓ‚˚‚‡Ú¸ ÔÂÌÛ ‰‡Ê ÔÓÒΠÔÓÎÓÒ͇ÌËfl, ÌÓ

    ÔÓÒΉÌÂ„Ó ÔÓÎÓÒ͇ÌËfl:

    ˝ÚÓ Ì ‚ÎËflÂÚ Ì‡ ͇˜ÂÒÚ‚Ó ÒÚËÍË.

    • çÂÛ‰Ó‚ÎÂÚ‚ÓËÚÂθÌ˚Â

    • ç‰ÓÒÚ‡ÚÓ˜ÌÓ ÍÓ΢ÂÒÚ‚Ó ÏÓ˛˘Â„Ó Ò‰ÒÚ‚‡

    ËÎË ÊÂ Â„Ó ÌÂÔ‡‚ËθÌ˚È ‚˚·Ó.

    ÂÁÛθڇÚ˚ ÒÚËÍË:

    • ëÚÓÈÍË ÔflÚ̇ Ì ·˚ÎË Ó·‡·ÓÚ‡Ì˚ ÔÂ‰

    ÒÚËÍÓÈ.

    • Å˚· ‚˚·‡Ì‡ ÌÂÔ‡‚Ëθ̇fl ÚÂÏÔÂ‡ÚÛ‡.

    • ZagruΩeno slißkom mnogo belwå.

    ÖÒÎË ‚˚ Ì ‚ ÒÓÒÚÓflÌËË ÓÔ‰ÂÎËÚ¸ ËÎË

    ÛÒÚ‡ÌËÚ¸ ÔÓ·ÎÂÏ˚, ÚÓ ‚˚ ÏÓÊÂÚ ӷ‡ÚËÚ¸Òfl ‚

    ̇¯ ëÂ‚ËÒÌ˚È ñÂÌÚ. á‡Ô˯ËÚ ÌÓÏÂ ÏÓ‰ÂÎË,

    Á‡‚Ó‰ÒÍÓÈ ÌÓÏÂ Ë ‰‡ÚÛ ÔÓÍÛÔÍË Ï‡¯ËÌ˚, Ú‡Í Í‡Í

    ˝ÚË Ò‚Â‰ÂÌËfl ÔÓÚÂ·Û˛ÚÒfl ëÂ‚ËÒÌÓÏÛ ñÂÌÚÛ.

    50

    P0042

    • 凯Ë̇ ËÁ‰‡fiÚ ÌÂÔË‚˚˜Ì˚È

    • 凯Ë̇ Ó·ÓÛ‰Ó‚‡Ì‡ ‰‚Ë„‡ÚÂÎÂÏ Ò

    ÍÓÎÎÂÍÚÓÓÏ, ÍÓÚÓ˚È ËÁ‰‡fiÚ ¯ÛÏ,

    ¯ÛÏ:

    ÓÚ΢‡˛˘ËÈÒfl ÓÚ ¯Ûχ Ó·˚˜Ì˚ı ‰‚Ë„‡ÚÂÎÂÈ.

    чÌÌ˚È ‰‚Ë„‡ÚÂθ Ó·ÂÒÔ˜˂‡ÂÚ Ô·‚ÌÓÂ

    ‚Íβ˜ÂÌË ÓÚÊËχ Ë ÎÛ˜¯Â ‡ÒÔ‰ÂÎÂÌËÂ

    ·Âθfl ‚ ·‡‡·‡ÌÂ, ˜ÚÓ ÔÓÎÓÊËÚÂθÌÓ

    Ò͇Á˚‚‡ÂÚÒfl ̇ ÛÒÚÓȘ˂ÓÒÚË Ï‡¯ËÌ˚.

    132996840•rus.qxd 19-10-2001 14:10 Pagina 50

    Источник

    Понравилась статья? Поделить с друзьями:
    0 0 голоса
    Рейтинг статьи
    Подписаться
    Уведомить о
    guest

    0 комментариев
    Старые
    Новые Популярные
    Межтекстовые Отзывы
    Посмотреть все комментарии
  • Оформление квартиры в собственность с материнским капиталом пошаговая инструкция
  • Таблетки нолипрел инструкция от чего помогает взрослым
  • Санмайт акарицид инструкция по применению отзывы
  • Zylkene для собак инструкция по применению
  • Преобразователь ржавчины арикон инструкция по применению
