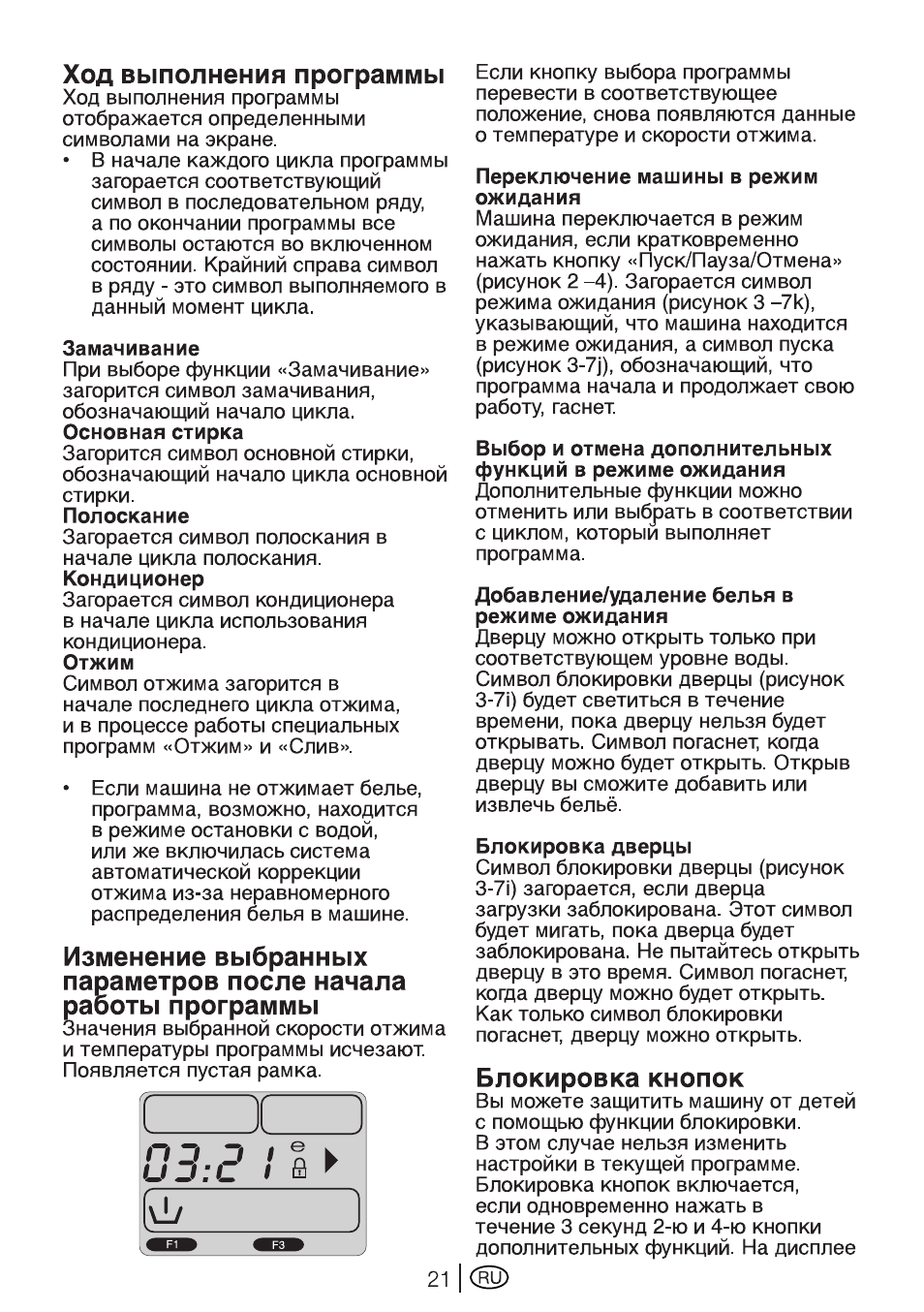

Ход выполнения программы

Ход выполнения программы
отображается определенными
символами на экране.

• В начале каждого цикла программы

загорается соответствующий
символ в последовательном ряду,

а по оюэнчании программы все

символы остаются во включенном
состоянии. Крайний справа символ

в ряду — это символ выполняемого в

данный момент цикла.

Замачивание

При выборе функции «Замачивание»

загорится символ замачивания,
обозначающий начало цикла.

Основная стирка

Загорится символ основной стирки,

обозначающий начало цикла основной
стирки.

Полоскание

Загорается символ полоскания в

начале цикла полоскания.
Кондиционер

Загорается символ кондиционера

в начале цикла использования
кондиционера.

Отжим
Символ отжима загорится в

начале последнего цикла отжима,

и в процессе работы специальных

программ «Отжим» и «Слив».

• Если машина не отжимает белье,

программа, возможно, находится
в режиме остановки с водой,

или же включилась система
автоматичесюй коррекции

отжима из-за н^авномерного

распределения белья в машине.

Изменение выбранных

параметров после начала

работы программы

Значения выбранной скорости отжима

и температуры программы исчезают.

Появляется пустая рамка.

21

Если кнопку выбора программы
перевести в соответствующее
положение, снова появляются данные

о температуре и скорости отжима.

Переключение машины в режим

ожидания

Машина переключается в режим

ожидания, если кратковременно

нажать кнопку «Пуск/Пауза/Отмена»
(рисунок 2 -4). Загорается символ

режима ожидания (рисунок 3 -7к),

указывающий, что машина находится

в режиме ожидания, а символ пуска
(рисунок 3-7j), обозначающий, что
программа начала и продолжает свою

работу, гаснет.

Выбор и отмена дополнительных

функций в режиме ожидания
Дополнительные функции можно
отменить или выбрать в соответствии
с циклом, который выполняет

программа.

Добавление/удаление белья в

режиме ожидания

Дверцу можно открыть только при
соответствующем уровне воды.

Символ блокировки дверцы (рисунок

3-7i) будет светиться в течение

времени, пока дверцу нельзя будет

открывать. Символ погаснет, когда

дверцу можно будет открыть. Открыв
дверцу вы сможите добавить или
извлечь бельё.

Блокировка дверцы

Символ блокировки дверцы (рисунок

3-7i) загорается, если дверца
загрузки заблокирована. Этот символ
будет мигать, пока дверца будет
заблокирована. Не пытайтесь открыть

дверцу в это время. Символ погаснет,

|«)гда дверцу можно будет открыть.
Как только символ блокировки
погаснет, дверцу можно открыть.

Блокировка кнопок

Вы можете защитить машину от детей

с помощью функции блокировки.

В этом случае нельзя изменить
настройки в текущей программе.
Блокировка кнопок включается,

если одновременно нажать в

течение 3 секунд 2-ю и 4-ю кнопки

дополнительных функций. На дисплее

CRU)

Завершение программы путем ее отмены, Окончание программы, Программа в режиме остановки с водой

Завершение программы путем ее, Отмены Чат поддержки

• Изображение
• Текст

появится символ «С:оп» (блокировка
кнопок включена). Этот же символ

отображается на дисплее при нажатии
любой кнопки, пока машина находится

в режиме блокировки кнопок.

Для отключения блокировки

кнопок нажмите 2-ю и 4-ю кнопки

дополнительных функций в течение 3

секунд.

На экране появится символ «С:ОРР»
(блокировка кнопок выключена).

Завершение программы

путем ее отмены

Для отмены программы следует

нажать кнопку «Пуск/Пауза/

Отмена» (рисунок 2-4) в течение 3

секунд. Символ пуска (рисунок 3-7j)

начнет мигать во время отмены.
После отмены на экране останется

символ соответствующего цикла, на

котором была произведена отмена
программы, и появится символ «End»
(«Оюзнчание»).

[1888т]

( 88°с]

Е nd

\П/

)

(рисунок 3-7к).

Если вы хотите отжать белье, гагда
машина находится в этом режиме:

Задайте сгарость отжима. Нажмите

кнопку «Пуск/Пауза/Отмена» (рисунок

2- 4). Программа продолжит свою

работу, откачает воду и начнет отжим.
Символ режима ожидания (рисунок

3- 7к) погаснет, загорится символ пуска

(рисунок 3-7j).
Если вы хотите толью) слить воду без

отжима:

Нажмите кнопку «Пуск/Пауза/

Отмена» (рисунок 2-4). Погаснет

символ режима ожидания (рисунок 3

-7к). Загорится символ пуска (рисунок

3 -7j). Программа продолжит работу, и

выполнит только слив воды.

Окончание программы

По окончании программы на дисплее

остается подсветка символов
соответствующих циклов, а также
сохраняются выбранные при пуске

программы дополнительные с(^нкции,

данные отжима и температуры. На

экране появится сообщение «End»

(«Окончание»).

Программа в режиме

остановки с водой

• Этот режим обозначается

мигающим символом отжима
(рисунок 3-7с) и светящимся

символом режима ожидания

22 I CRU)

Краткая инструкция для повседневного

пользования

Подготовка
1. Полностью откройте кран.

Проверьте, плотно ли затянуты
крепления шлангов.

2. Загрузите белье в машину.
3. Добавьте моющее средство и

юзндиционер.

Пуск
1. Нажмите кнопку «Вкл./Выкл.»

(рисунок 2-8).

2. Выберите программу и температуру

стирки.

3. Пожеланию:

— выберите дополнительную

функцию;

— установите скорость отжима;
— задайте отложенное время.

4. Закройте дверцу загрузки белья.
5. Нажмите кнопку «Пуск/Пауза/

Отмена» (рисунок 2-4).

На дисплее отображается время,

оставшееся до завершения

программы, если не задано

отложенное время.

На дисплее отображается время,

оставшееся до начала программы,

если задано отложенное время.

6. Убедитесь, что на экране появился

символ блокировки дверцы

(рисунок 3-71).

Символ блокировки дверцы (рисунок

3-7!) загорится, если не задано
отложенное время.

Символ блокировки дверцы (рисунок

3-7!) погаснет, если задано отложенное

время.

Отмена программы

1. Нажмите и удерживайте в течение

3 секунд кнопку «Пуск/Пауза/

Отмена» (рисунок 2-4); символ

пуска (рисунок 3-7)) начнет мигать.

2. Машина может не более 3 раз

полностью слить и залить воду,

чтобы охладить белье и завершить

процесс слива воды.

Дополнительная загрузка белья

• Это возможно

ТОЛЬЮ)

при

следующих условиях:

— в течение отложенного времени,

Ш Вы можете добавить или вынуть

белье в течение отложенного

времени (пока не начнется

выполнение программы). В начале

стирки (можно добавлять белье

во время последующих циклов,

ТОЛЬЮ) при условии, что уровень

воды достаточно низкий, чтобы
можно было открыть дверцу, и если

температура в машине низкая).
Для добавления белья после

начала программы:

1. Нажмите кнопку «Пуск/Пауза/

Отмена» (рисунок 2-4).

2. Откройте дверцу и добавьте белье.
3. Закройте дверцу загрузки белья.

4. Нажмите кнопку «Пуск/Пауза/

Отмена» (рисунок 2-4).

Программа в режиме остановки с
водой

Ш Этот режим обозначается

мигающим символом отжима
(рисунок 3-7с) и светящимся

символом режима ожидания

(рисунок 3-7к).

Если вы хотите отжать белье, когда
машина находится в этом режиме:
1. Задайте скорость отжима.

2. Нажмите кнопку «Пуск/Пауза/

Отмена» (рисунок 2-4). Программа

продолжит работу, выполнит слив
воды и отжим.

3. Символ режима ожидания (рисунок

3-7к) погаснет, загорится символ

пуска (рисунок 3-7)).

Если вы хотите слить воду без

отжима:

1. Нажмите кнопку «Пуск/Пауза/

Отмена» (рисунок 2-4).

2. Символ режима ожидания (рисунок

3-7к) погаснет, загорится символ

пуска (рисунок 3-7)).

3. Программа продолжит работу, и

выполнит

ТОЛЬЮ)

слив воды.

Повторный отжим белья

Система контроля неравномерной

загрузки может остановить
отжим в случае неравномерного

распределения белья в барабане.

Если вы хотите повторно отжать

белье:

1. Равномерно распределите

загруженное белье в машине.

2. Выберите программу от>кима.
3. Задайте сю)рость отжима.

23 I СЩ)

По завершении работы программы

Символы выполнения программы

(рисунок 3-7f) продолжают светиться
на экране после завершения работы
программы. На дисплее отобразится

сообщение «End» («Оганчание»).

1. Когда на дисплее погаснет символ

блокировки дверцы (рисунок 3-7i),
откроите дверцу и достаньте
белье.

2. Нажмите кнопку «Вкл./Выкл.»

(рисунок 2-8).

3. Закройте кран подачи воды.
4. Расправьте складки на резиновом

уплотнителе дверцы загрузки

белья и проверьте отсутствие
загрязнений.

5. Для просушки оставьте открытыми

дверцу и распределитель моющих

средств.

24 I CRU)

Чистка и уход, Выдвижной, Распределитель моющих средств

Дверца загрузки белья и барабан, Корпус и панель управления, Фильтры подачи воды, Выдвижной распределитель моющих средств Чат поддержки

• Изображение
• Текст

Чистка и уход

Выдвижной

распределитель моющих

средств

Удаляйте остатки порошка в

распределителе. Для этого:

1. Нажмите на точку, указанную

пунктиром, на сифоне в отделении

О

3.

для кондиционера, и потяните

на себя, пока контейнер не будет

извлечен из машины.

Если в отсеке для юзндиционера
начинает собираться смесь воды

и ю)ндиционирующего средства,

превышающая нормальный объем,

сифон следует прочистить.

Промойте выдвижной

распределитель и сифон в
раюэвине обильным количеством

теплой воды. Надевайте защитные

перчатки или пользуйтесь

специальной щеткой, чтобы не

прикасаться к остаткам моющих

средств в распределителе при

чистке.

После чистки установите

распределитель на место.

Проверьте, чтобы сифон находился
на своем месте.

Дверца загрузки белья и

барабан

После каждой стирки:

• Убедитесь в отсутствии

посторонних предметов в

барабане.

• Если отверстие в гофре

засорилось, прочистите его с

помощью зубочистки.

Н Наличие посторонних

металлических предметов
в машине может привести к

образованию пятен ржавчины. В
этих случаях:

Барабан очищайте с помощью

средства для чистки нержавеющей
стали. Никогда не пользуйтесь

металлическими или проволочными
мочалками.

Корпус и панель

управления

При необходимости:
• Протирайте наружные панели

машины мыльной водой или
мягким моющим средством.
Вытирайте их насухо мягюзй

тканью.

• Для чистки панели управления

пользуйтесь тольга мягкой
влажной тканью.

Н Никогда не пользуйтесь

жесткой губюзй или абразивным

материалом. Это может повредить

окрашенные и пластмассовые

детали.

Фильтры подачи воды

Фильтры имеются на конце каждого

впускного патрубка для воды на

задней стенке машины, а также

на ю)нце каждого заливного
шланга, в месте подсоединения к
водопроводному крану. Эти фильтры

25 I СЩ)

предотвращают попадание в машину
посторонних веществ и грязи из
воды. По мере загрязнения фильтры

следует очищать.

• Закройте краны.
• Снимите гаики заливных шлангов

для очистки поверхностей

фильтров во впускных патрубках
соответствующей щетюзй.

• Если фильтры сильно загрязнены,

их можно извлечь плосю)губцами и

почистить.

• Извлеките фильтры из прямых

юнцов заливных водяных шлангов
вместе с прокладками и тщательно
промойте под струей воды.

•

Аккуратно установите прокладки и

фильтры на место и затяните гайки

шлангов вручную.

Слив остатка воды и чистка

фильтра насоса

Система фильтра в вашей машине

предотвращает засорение крыльчатки
насоса твердыми предметами, такими
как пуговицы, монеты и волокна ткани
во время слива воды из машины. Это

обеспечивает нормальный слив воды

и продление срока службы насоса.

• Если машине не удается выполнить

слив, возможно, засорен фильтр

насоса. Фильтр следует чистить

раз в 2 года или при каждом

засорении. Для чистки фильтра

насоса следует слить воду.

Кроме того, воду следует полностью

сливать в следующих случаях:

• перед транспортировкой машины

(например, при переезде);

• когда имеется угроза замерзания.

Для чистки загрязненного фильтра и
слива воды:

1- Выньте вилку из розетки для

отключения машины от сети.

А

В машине может находиться вода,

нагретая до 90°С Поэтому, во

избежание ож)га, фильтр следует
чистить толью после того, как

вода внутри охладится.

2- Снимите крышку фильтра. Крышка
фильтра может состоять из одной или

двух частей, в зависимости от модели

вашей машины.
Если она состоит из двух частей,
нажмите на выступ крышки фильтра

вниз и извлеките ее, потянув на себя.

Если она состоит из одной части,
возьмите ее с двух сторон и снимите
крышку, потянув к себе.

3- Некоторые модели наших машин
снабжены аварийным сливным

шлангом. На других машинах таюго
шланга не имеется.

Если ваша машина оснащена

аварийным сливным шлангом,

выполните следующие действия, как
показано на рисунке ниже:
• Достаньте сливной шланг насоса из

отсека.

• Поместите вместительную емкость

под юнец шланга. Слейте воду
в емкость, вынув пробку на

конце шланга. Если объем воды
превышает емкость контейнера,

закройте шланг пробюй, слейте

воду из емюсти, после чего
возобновите процесс слива.
По завершении слива воды

закройте конец шланга пробюй и

уложите шланг обратно на место.

26 I (БУ)

Если ваша машина не оснащена

аварийным сливным шлангом,

выполните следующие действия, как
показано на рисунке ниже:
• Для слива воды из фильтра

установите вместительную емкость

перед фильтром.

• Ослабьте фильтр насоса (против

часовой стрелки), пока вода

не начнет поступать через

отверстие. Направьте поток воды

в установленный перед фильтром
гантейнер. Пролитую воду можно

• Когда воды не останется,

выверните фильтр насоса, пока

он полностью не освободится, и

извлеките его.

• Очистите внутреннюю часть

фильтра от осадков, а также

пространство вокруг крыльчатки
насоса в случае попадания
волокон.

• Если ваша машина имеет струйную

систему, убедитесь в том, что
фильтр установлен на место в

корпусе насоса. Не прилагайте

излишних усилий при установке

фильтра в корпус. Фильтр должен
быть полностью вкручен в юзрпус,

в противном случае вода может
протекать через крышку фильтра.

4- Закройте крышку фильтра.

Закроите двухю)мпонентную крышку

фильтра машины, нажав на ее выступ.

Закройте неразъемную крышку

фильтра машины, установив нижние

выступы в соответствующие
положения, и нажав на нижнюю часть
крышки.

27 I СЩ)

Устранение неисправностей

Неисправность

Возможная причина

Объяснение / Реюзмендация

Невозможно
включить или вы­

брать лрограмму.

Машина переключилась
в режим самозащиты из-

за неисправности комму­

нальной инфраструкту­
ры (например, напряже­
ние сети, давление воды
и

Т.П.).

Выполните сброс, нажав кнопку «Пуск/
Пауза/Отмена» в течение 3 се

1^нд (см. раз­

дел «Отмена программы»)

В машине имеет­

ся вода.

При доставке маши­

ны в ней может оказать­

ся небольшое юзличе-
ство воды. Это остаток

воды после заводско­

го процесса контроля ка­
чества, что вполне нор­
мально.

Это не вредно для машины.

Протечка воды

под днищем ма­
шины.

Неисправность шлангов

или фильтра насоса.

Проверьте надежность установки прокла­

док в заливных шлангах.

Плотно подсоедините шланг к крану.

Убедитесь, что фильтр насоса полностью

закрыт.

Машина не наби-

рает воду.

Закрыт водопроводный

кран.

Полностью откройте водопроводные краны.

Перегиб заливного шлан­

га.

Выровняйте заливной шланг.

Засорился филь-ф водо-

приемного патрубка.

Очистите фильтр водоприемника.

Дверца загрузки приот­

крыта.

Закройте дверцу загрузки белья.

Машина не ели-
вает воду.

Сливной шланг засорил­
ся или перекручен.

Прочистите или выровняйте шланг.

Засорен фильтр насоса.Очистите фильтр насоса.

Машина вибриру­

ет или шатается.

Не отрегулировано поло­

жение ножек машины.

Отрегулируйте ножки машины.

Не сняты транспортиро­
вочные предохранитель­

ные болты.

Удалите транспортировочные предохрани­

тельные болты.

Возможно юзличество

белья в машине

недостаточно.

Загрузите больше белья в машину.

Машина перегружена

или белье распределено
неравномерно

Уменьшите объем белья или распределите

нагрузку равномерно вручную.

Возможно касание ма­

шины к твердой поверх­
ности.

Убедитесь, что машина не касается посто­

ронних предметов.

Машина остано­
вилась вскоре по­

сле запуска про­

граммы.

Машина может временно

остановиться из-за паде­

ния напряжения в сети.

Она возобновит работу после возврата на­

пряжения на нормальный уровень.

Набранная вода

сразу же слива­
ется.

Неправильное положе­

ние сливного шланга.

Подсоедините сливной шланг, как описано в

руководстве по зю;плуатации.

28 I (БУ)

Во время стирки
вода в машине не
видна.

Это не является неис­
правностью. Снаружи

машины уровень воды не

виден.

Дверца заблоки-

рована.

Уровень воды может
быть выше уровня двер­

цы

Запустите программу «Отжим» или «Слив»

Машина может подогре­

вать воду или выполнять

цикл отжима.

Дождитесь завершения процесса.

Электрический меха­
низм блокировки позво­

ляет открыть дверцу
только через несколько

минут после завершения
программы.

Дождитесь завершения процесса.

Машина запивает
воду после отме­

ны программы.

Внутренняя часть маши­

ны нагрета.

По соображениям безопасности несгаль-
ко раз должен быть выполнен набор и слив
воды.

Стирка длит-
ся дольше,

чем указано в

Руководстве

Слабый напор воды.

Машина будет ожидать, пока не наберет­

ся достаточное копичество воды, что может

увепичить время стирки во избежание нека­

чественной стирки из-за недостатка воды.

Недостаточное напряже­

ние в сети.

Время стирки увеличивается при низком на­

пряжении в сети, чтобы избежать некаче­

ственную стирку

Низкая температура по­

ступающей воды.

Если температура поступающей воды низ­
кая, время стирки увеличивается для по­

догрева воды. Время стирки также может
быть увеличено во избежание некачествен­

ной стирки.

Возможно, в машине не­

равномерно распределе­
но белье.

Возможно, включилась система автоматиче­

ской коррекции отжима из-за неравномер­

ного распределения белья в барабане.

Возможно, белье в барабане запуталось (со­

бралось в мешок). Белье следует перерас­

пределить и снова запустить отжим.

Если белье в барабане распределено нерав­

номерно, отжим не производится, чтобы не
повредить машину и окружающие предметы.

Увеличилось число поло­
сканий и/или количество

воды, необходимой для

полоскания.

Количество воды увеличивается для улуч­

шения полоскания и, при необходимости,
может быть добавлен дополнительный цикл
полоскания.

2 9 | С Ш )

Машина непре­

рывно выполняет

стирку.
Отсутствует об­

ратный отсчет

оставшегося вре­

мени.

В случае остановки об­

ратного отсчета при за­

ливке воды:

Таймер не начнет обрат­

ный отсчет, пока в маши­
ну не будет залито до­

статочное количество

воды.

Машина будет ожидать, пока не наберет­

ся достаточное количество воды, чтобы из­
бежать плохих результатов стирки из-за не­
достатка воды. Затем таймер начнет обрат­

ный отсчет.

в случае остановки об­

ратного отсчета на ста­

дии нагревания воды:
Обратный отсчет не нач­

нется, пока не будет до-

стигн^а температура,

выбранная для програм­

мы.

В случае остановки об­

ратного отсчета на ста­

дии отжима:

Возможно, в машине не­

равномерно распределе­
но белье.

Возможно, включилась система автоматиче­

ской коррекции отжима из-за неравномер­

ного распределения белья в барабане.

Возможно, белье в барабане запуталось (со­

бралось в мешок). Белье следует перерас­

пределить и снова запустить отжим.

Если белье в барабане распределено нерав­

номерно, отжим не производится, чтобы не

повредить машину и окружающие предметы.

Возможно, в машине не­

равномерно распределе­
но белье.

Возможно, включилась система автоматиче­

ской коррекции отжима из-за неравномер­

ного распределения белья в барабане.

Возможно, белье в барабане запуталось (со­

бралось в мешок). Белье следует перерас­

пределить и снова запустить отжим.

Если белье в барабане распределено нерав­

номерно, отжим не производится, чтобы не

повредить машину и окружающие предметы.

Возможно, в машине не­

равномерно распределе­
но белье. Поэтому про­
грамма завершена без

отжима.

Возможно, включилась система автоматиче­

ской коррекции отжима из-за неравномер­

ного распределения белья в барабане.

Возможно, белье в барабане запуталось (со­

бралось в мешок). Белье следует перерас­

пределить и снова запустить отжим.

Если белье в барабане распределено нерав­

номерно, отжим не производится, чтобы не

повредить машину и окружающие предметы.

Машина не будет произ­
водить слив, если вода

не слита полностью.

— Проверьте фильтр.
— Проверьте сливной шланг.

Машина постоян­

но выполняет от­

жим.

Отсутствует об­

ратный отсчет

оставшегося вре­

мени.

Не выполнен от­

жим.

30 I (БУ)

Нажмите на кнопку для помощи

Главная \ Полезная инфонмация ремонт стиральных машин, холодильников, электроплит, кондиционеров \ Стиральные машины — поломки и ремонт \ Инструкции к стиральным машинам Beko
