Старлайн а61 инструкция по установке в картинках

Практически все владельцы авто устанавливают охранные системы. Среди лидеров продаж автомобильных сигнализаций – модель Starline A61. Она защищает машину от взлома, обладает рядом второстепенных функций, облегчающих жизнь водителя. Как осуществить установку, грамотно подключить систему, настроить параметры, можно узнать из обзора.

Содержание

1. Функции сигнализации Starline A61
2. Технические характеристики сигнализации
3. Комплектация сигнализации Старлайн А61
4. Модуль GSM
5. Инструкция по эксплуатации
6. Starline A61 Dialog
7. Схема подключения сигнализации
8. Инструкция по установке
9. Автозапуск
10. Цена
11. Инструкция по программированию
12. Неисправности автосигнализации
13. Как включить поддержку зажигания
14. Включение бесшумного режима

А тут можно скачать официальную инструкцию.

Функции сигнализации Starline A61

Картинка с сайта: daciaclubmd.ru

Автомобильная охранная система обладает рядом оригинальных опций. Кроме стандартной блокировки зажигания и центрального замка, сигнализация starline предлагает массу функций.

Владелец авто может программировать следующие задачи:

1. Доступен режим турботаймера. Опция полезна для владельцев автомобилей с двигателями с турбиной. После быстрой езды детали впускного тракта нагреваются до температуры 800 градусов. Мгновенная остановка опасна повышенным износом. Настройка такой функции сигнализации с брелка позволяет мотору работать еще несколько минут после того, как владелец оставил авто.
2. Диалоговая авторизация. Защищает от взлома кодграббером благодаря инновационному методу «прыгающих» частот связи. При снятии или постановке под охрану, код многократно меняет собственную частоту.
3. Регулируемые датчики наклона. Сигнализация А61 оберегает от взлома капота, багажника или салона, не позволяет увезти авто эвакуатором.
4. Опционально доступна установка автоматических стеклоподъемников или GSM-модуля. Информация от сигнализации о попытках проникновения будет приходить на телефон. Дополнительно можно узнать о текущем месте авто с точностью до нескольких метров.

Узнайте всё про возврат Старлайн к заводским настройкам.

Технические характеристики сигнализации Старлайн А61

Основные параметры охранной системы описаны далее:

1. Диапазон частот сигнализации starline А61 – от 433 до 434 МГц.
2. Для безопасности эксплуатации используется 128 каналов связи.
3. Рабочая дистанция брелка – до 800 метров. Запасной девайс сигнализации может работать до 15 м.
4. Прием информации возможен с расстояния до 2 километров (на открытой местности).
5. Блок сигнализации гарантированно работает при температуре от -40 до +85 градусов.
6. Питание системы осуществляется при напряжении 9-18 вольт. Сила потребляемого тока – до 15 мА.

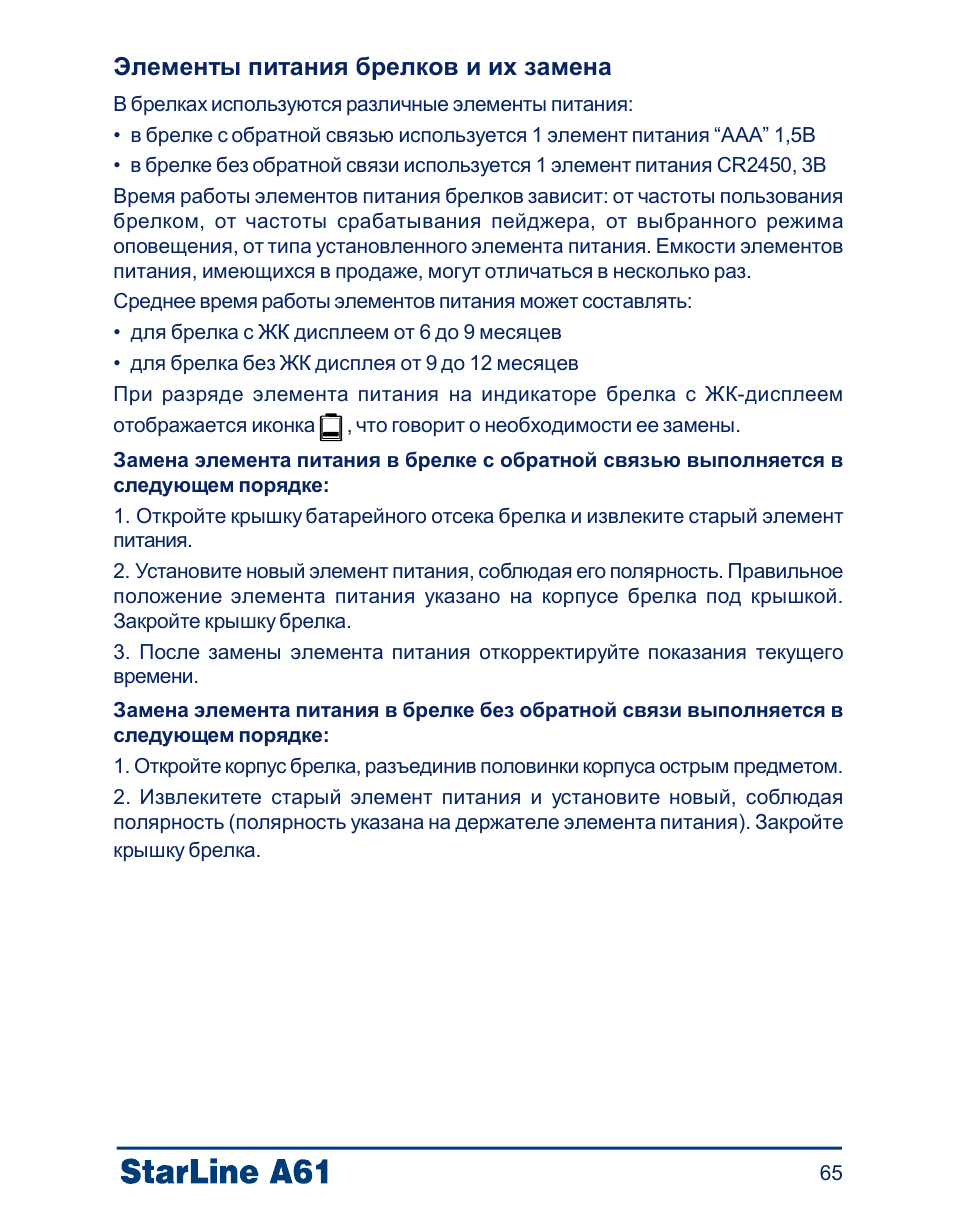

7. Основной брелок сигнализации получает питание от стандартной батарейки размера ААА мощностью полтора вольта. Запасной пульт запитан батарейкой CR2450 мощностью три вольта.

Комплектация сигнализации Старлайн А61

Картинка с сайта: daciaclubmd.ru

В коробку с товаром (см. фото) входят следующие элементы:

• инструкция по эксплуатации сигнализации;
• основной брелок с тремя клавишами и батарея к нему, защитный чехол;
• второй пульт без ж/к дисплея, только с кнопками;
• антенна с дополнительным кабелем подключения и наклейка для ее установки;
• двухуровневый датчик удара с проводом;
• концевик капота;
• сервисная кнопка валет для аварийного отключения системы;
• светодиодная сигнальная лампа;
• разъемы для подключения – 16 и 6 контактов;
• силовые провода, чтобы блокировать запуск двигателя.

Опционально в комплектацию сигнализации может входить специальный GSM-блок или дополнительный модуль автозапуска для завода мотора дистанционно.

Модуль GSM Starline A61

Дополнительно можно купить девайс, трансформирующий автосигнализацию в охранно-поисковый комплекс. При наличии GSM-модуля владелец А61 получает сведения о текущем состоянии автомобиля на свой телефон. Благодаря этому он своевременно среагирует на попытки проникновения или угона, узнает место собственного авто с точностью до нескольких метров. Подключение осуществляется через стандартный трехконтактный разъем.

Starline A61 инструкция по эксплуатации

Картинка с сайта: daciaclubmd.ru

Руководство по использованию на русском языке остается важной вещью в комплектации автосигнализации. Еcли читать инструкцию, можно узнать о:

• характеристиках сигнализации starline А61;
• функциях системы;
• устройстве брелка;
• назначении кнопок пульта;
• настройках индивидуальных команд, проведении самодиагностики и получении информации об ошибках системы;
• выставлении времени на брелке или запуске бесшумного режима;
• подключении системы starline или ее аварийном отключении.

Starline A61 Dialog

Эта модель уникальная в своем семействе. Старое название – Starline Twage a61, которое позже трансформировалось в Dialog A61. Это обозначает, что сигнализация наделена интеллектуальной функцией диалога в отличие от старых моделей типа В61. Прежний вариант названия уже не используется.

Старлайн А61: схема подключения сигнализации

Картинка с сайта: daciaclubmd.ru

Инструкция по установке состоит из нескольких простых этапов.

1. Отсоединяем минусовой провод аккумулятора. Это отключит напряжение в цепи автомобиля.
2. Осуществляем монтаж блока центрального процессора. Корпус нужно скрыть – злоумышленники не должны иметь возможность до него добраться.
3. Аккуратно снимаем пластик вокруг рулевой колонки. Отсоединяем провода с разъемами.
4. Устанавливаем сервисную кнопку Валет, которая аварийно выключит сигнализацию при неисправностях.
5. Монтируем сирену starline А61. Желательно выбрать место подальше от горячего блока цилиндров, чтобы избежать негативного температурного воздействия.
6. Проводим установку приемопередатчика под лобовое стекло. Рядом не должно находиться металлических деталей или приборов, создающих помехи.
7. Проводится встраивание датчиков удара или наклона. По карте монтажа их рекомендовано устанавливать в салоне машины – воздействие влаги или агрессивной среды способно вывести их из строя.
8. Ставим концевой переключатель под капот. Дополнительные концевики можно поставить на двери.

Starline A61: инструкция по установке

Чтобы провести монтаж системы, потребуется стандартный набор:

• инструменты для снятия декоративного пластика в салоне;
• мультитестер;
• изолента и обжимки для проводов;
• если в конструкции авто нет крепления под датчики удара или подкапотную сирену, потребуется дрель, чтобы просверлить дополнительные отверстия.

Описание и подробная схема подключение указана выше. В данном разделе можно изучить фото по распиновке системы, ознакомиться с обучающим видео.

У нас есть инструкция по эксплуатации сигнализации Старлайн А91.

Автозапуск Старлайн А61

Одна из полезных функций, доступных для систем среднего класса типа А91 – автоматический старт мотора в удобное для водителя время. По умолчанию, в starline А61 нет автозапуска. Однако его установка возможна при покупке дополнительного модуля М31.

К блоку Х1 подключается специальный контакт, который отвечает за взаимодействие с бензонасосом. При неправильном программировании могут возникнуть проблемы с запуском двигателя. Поэтому реализацию функции автовключения лучше проводить в сервисном центре.

Цена на сигнализацию Старлайн А61

Охранная система заслужила положительные отзывы владельцев за счет своей хорошей стоимости и неплохого функционала. В продаже на выбор есть как полные комплекты сигнализации starline, так и покупка с установкой. Средняя цена товара составляет 6 – 7 тысяч рублей. Вместе с монтажом системы стоимость возрастает до отметки 9 – 10 тыс.

Старлайн А61: инструкция по программированию

Картинка с сайта: daciaclubmd.ru

После установки автосигнализации следует привязать брелок к системе.

1. Для этого необходимо один раз нажимать кнопку Валет при выключенном зажигании. После включаем его. Звук сирены, прозвучавший семь раз, говорит о том, что система вошла в режим поиска.
2. Нажимаем на брелке 2 и 3 кнопки. Слышим один сигнал сирены. Звучит мелодия от брелка. Аналогично привязываются остальные пульты. Всего система прописывает до 4 брелков. Выход из режима привязки осуществляется выключением зажигания. После поворотники и габариты мигнут пять раз.

Далее желательно приступить к программированию функций автосигнализации starline:

• выключаем зажигание и жмем сервисную кнопку пять раз;
• включаем его и слушаем пять сигналов сирены;
• сервисной кнопкой выбираем интересующую нас опцию;
• задаем нужное значение при помощи брелка.

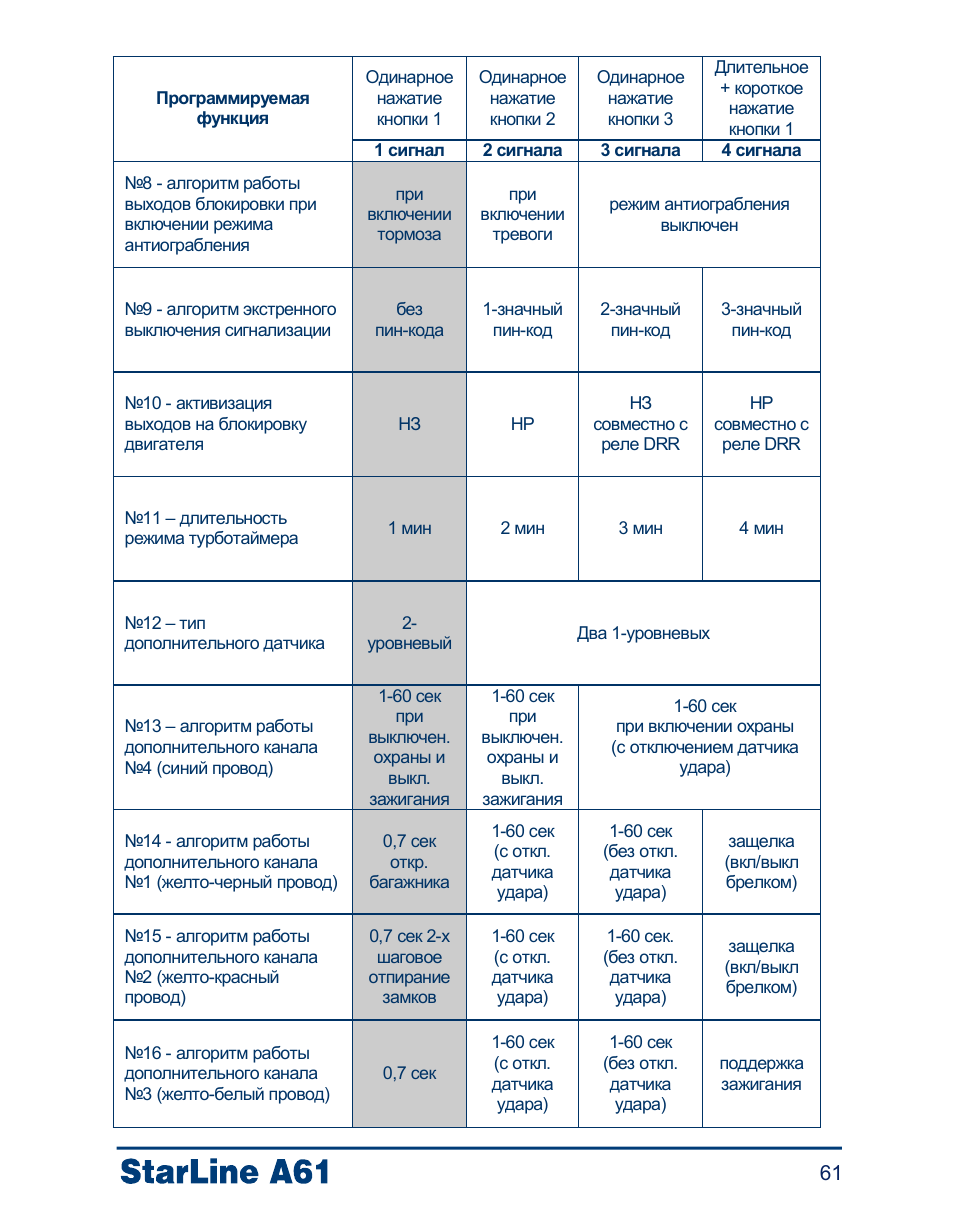

Полная таблица программирования ниже.

Картинка с сайта: daciaclubmd.ru

Узнайте как отключить сигнализацию Старлайн А91 без брелка.

Неисправности автосигнализации Старлайн модели А61

Иногда система может доставить проблем. Основные неисправности.

1. Сигнализация starline срабатывает без причины. Необходимо проверить исправность датчиков удара, отрегулировать их чувствительность. Поможет демонтаж прокладки между самим датчиком и поверхностью, на которую он прикреплен.
2. Система отказывается отвечать на команды. Здесь надо проверить исправность брелка starline, наличие рабочей батарейки или проинспектировать пульт на предмет попадания влаги. Вторая причина – поломка антенного адаптера. Такие неполадки устраняются специалистами из сервисного центра.
3. Поломка концевых выключателей. Как правило, отходит сам контакт. Его легко можно присоединить самостоятельно.
4. Повреждение проводки. Это ведет к нарушению функция автосигнализации starline или короткому замыканию. Устраняется квалифицированным электриком путем нахождения и ликвидации обрыва.
5. Неисправность процессорного блока. Намеками на поломку могут стать окислившиеся контакты или вздутые конденсаторы на плате. Лечится перепрошивкой или заменой детали исправной. Лучше доверить это специалистам.

Как включить поддержку зажигания на А61

Картинка с сайта: daciaclubmd.ru

Сигнализация starline обладает интересной функцией автомобиля на прогреве даже при выключенном ключе зажигания. Процедура сродни автозапуску с брелка, однако сам пуск осуществляется вручную. Реле поддержки зажигания подключается через канал 3, а длительность программируется через брелок starline. Алгоритм указан в таблице программирования под номером 16.

1. Включаем стояночный тормоз при работающем двигателе. Габариты вспыхнут один раз.
2. Вытягиваем ключ из замка в течение 30 секунд, выходим из авто, закрываем замки всех дверей.
3. Жмем 1-ю клавишу брелка starline длительно, а затем 3-ю коротко. Звучит один звуковой сигнал, габариты вспыхивают один раз.

Включение бесшумного режима на Старлайн А61

Картинка с сайта: daciaclubmd.ru

Функция возможна для этой модели. В этом режиме нет звуковых сигналов. Запрограммировать его можно так:

1. Нажимаем кнопку 1 брелка. Габариты вспыхнут раз. Важно обратить внимание, чтобы все двери, багажник и капот были закрыты, а машина поставлена на ручной тормоз.
2. Удерживаем кнопку 3 брелка длительно до двух сигналов: длительного, а затем короткого.
3. Короткими нажатиями третьей кнопки перемещаем курсор на соответствующую иконку.
4. Нажимаем кнопку 1 на брелке. Прозвучат два коротких сигнала, мелодия и снова два звука.

Поставить или разблокировать авто в подобном режиме можно двойным нажатием первой кнопки на брелке starline.

Узнайте как настроить время на брелке StarLine A91.

Охранная система Starline A61 стала одной из первых сигналок, наделенных диалоговым кодом. Сейчас в арсенале продукции «Старлайн» есть две похожих системы – A61 и A91. У них есть единственное отличие – конструкция второй сигналки дополнена модулем автозапуска. Жаль, что брелок, который идет в комплекте A91, не подходит к сигналкам более «простой» версии. По идее, можно было бы пользоваться всеми функциями брелока, исключая автозапуск, но фирма «Старлайн» этот нюанс не учла. Впрочем, о совместимости брелоков рассказывается ниже, а сейчас будем говорить только о сигнализации.

Разбираемся с названиями

Модель А61 по определению является диалоговой. Иногда, чтобы подчеркнуть этот факт, в название добавляют слово Dialog. Так сделали, например, создатели официального сайта:

Картинка с сайта: autoklychi.ru

Скриншот сайта Ultrastar, каталог

А Starline Twage A61 – это старый вариант названия. Он встречается до сих пор в каталогах некоторых фирм.

Слово «Twage» ассоциируется с моделями, в которых нет диалогового кода. Например, есть две разных сигналки: Twage B9 и B9 Dialog. У них отличаются дополнительные брелоки:

Картинка с сайта: autoklychi.ru

Два разных комплекта семейства B9

К семейству A61 вышесказанное не относится – есть только одна модель, которая наделена «диалогом». Самый странный вариант названия, которым обозначают ее же, выглядит так: Starline Twage A61 Dialog. В доказательство приводим скриншот:

Картинка с сайта: autoklychi.ru

Сайт интернет-продавца

О подключении этой сигналки будет рассказано сейчас.

Опция «Турботаймер»

Сразу заметим, что сигнализация Starline A61 может быть только таймером-полуавтоматом. То есть, при эксплуатации сначала активируется ручник, а затем ключ поворачивают к метке OFF (ACC). Если последовательность нарушить, таймер не срабатывает – зажигание отключается при повороте ключа сразу.

Картинка с сайта: autoklychi.ru

Замки зажигания двух типов

Время действия турботаймера настраивают программно. По умолчанию задан минимум – одна минута.

Будем считать, что рассмотренный режим эксплуатации владельца устраивает. Останется правильно выполнить все подключения. При установке обычно совершают ошибки:

1. Для поддержки зажигания пытаются использовать встроенное реле.
2. Контрольный провод подключают к микрокнопке педали тормоза. В принципе, такой вариант является допустимым, но лучше использовать контроль ручника. В инструкции, кстати, приводятся оба варианта (см. схему).
3. Сигналку Starline A61 Dialog можно считать системой начального уровня. Но не нужно подключать контрольный шнур к «массе» напрямую – процессор поймет, что его пытаются обмануть, и таймер активироваться не будет.

Правильным будет вариант, показанный слева:

Картинка с сайта: autoklychi.ru

Контроль педали или ручника

А реле поддержки надо подключать так:

Картинка с сайта: autoklychi.ru

Включение внешнего реле, турботаймер

Самих реле может быть несколько, но суммарный ток, идущий через обмотки, не должен превышать 200 мА. В завершении, чтобы таймер начал работать, опции 16 присваивают новое значение – 4.

Блокировка двигателя

Сигнализация Starline A61 Dialog не наделена модулем автозапуска. Но в ней есть силовое реле, контакты которого включают в одну из цепей питания. Таким способом реализуется блокировка.

Картинка с сайта: autoklychi.ru

Встроенное реле блокировки

Чаще всего, кстати, блокируют топливный насос. Электрический бензонасос – атрибут всех двигателей с инжектором.

По умолчанию процессор настроен на использование двух контактов – общего и нормально замкнутого (НЗ). Два этих контакта включают в разрыв цепи. Есть отзывы, где сказано, что использовать другой вариант будет нежелательно. Нормально разомкнутый контакт лучше оставить свободным.

К блоку автосигнализации подключают и внешнее блокирующее реле. При этом реализуется схема:

Картинка с сайта: autoklychi.ru

Добавочное реле блокировки

Рисунок, приведенный выше, взят из базовой инструкции. Как видим, здесь снова используются нормально замкнутые контакты, а клемма «87» остается свободной.

Включив в цепь нормально разомкнутые контакты реле, готовьтесь к следующему: даже если правильно выполнить программирование, при эксплуатации могут возникнуть проблемы. Утверждение верно для разных сигналок Старлайн, включая модель А61. Возможно, в системах четвертого поколения, таких как Е61, проблема решена полностью. Но лучше следовать базовой схеме, не подключая контакт «87».

Официально допустимым является каждый из вариантов подключения: с нормально замкнутыми и с нормально разомкнутыми контактами. Во втором случае повышается стойкость к взлому, но снижается надежность. Основой последнего утверждения являются отзывы.

Доработка встроенных реле

Центральный замок – стандартная опция современных автомобилей. Есть блок управления ЦЗ, а сигнализацию можно не подключать к нему. Но тогда, чтобы управлять замками дистанционно, придется использовать штатный брелок авто. Чтобы объединить ЦЗ с сигналкой, к ней подключают один или два слаботочных провода. Но такой вариант подключения реализуется не всегда, то есть не на всех авто.

Картинка с сайта: autoklychi.ru

Базовый вариант подключения актуатора

Проблему решает установка добавочного актуатора.

Дополнительный актуатор монтируют в дверь водителя. Его срабатывание эмулирует нажатие на «собачку». Как видите, все выглядит надежно и просто.

Многие решаются на радикальную доработку: к разъему, показанному на схеме, можно подключить не один, а все штатные актуаторы. На автосигнализацию тогда переходит роль модуля управления. Модель Starline A61 Dialog этим целям отвечает плохо – здесь нет контрольного входа, отслеживающего положение «собачки». В общем, управление ведется только с брелока. А сам основной блок дорабатывают так:

Картинка с сайта: autoklychi.ru

Печатная плата основного модуля

Дорожки, идущие к силовым контактам реле, были зачищены и пропаяны.

Схема, показанная выше, скопирована из инструкции по установке. После доработки номинал предохранителей можно увеличить до 20 А.

Использование разъема «X7»

Главный блок сигналки Starline A61 Dialog оснащен добавочным 4-контактным разъемом. Как сказано в инструкции, к нему подключают внешние датчики:

Картинка с сайта: autoklychi.ru

Разъем X7, распайка

Для подключения одноуровневого датчика лучше использовать клемму 4 (белый провод). Есть еще один вариант – датчик подключают к любому из входов. Но тогда нужно выполнить настройку, присвоив опции 12 новое значение.

Рассмотрим пример. Установка датчика Starline D10 была выполнена по всем правилам, но, как выяснилось при эксплуатации, тревожный уровень он не активировал. Сам датчик является одноуровневым, а в инструкции к нему говорится следующее:

Картинка с сайта: autoklychi.ru

Распайка датчика Starline D10

У проблемы есть два решения:

1. Еще до подключения белый и синий провод меняют местами;
2. Никаких доработок не проводят, но выполняют программирование: опции 12 присваивают значение 2, 3 либо 4.

При установке можете использовать любое из двух решений.

Возможно, читателя интересует, как модуль Starline D10 выглядит в реальности:

Картинка с сайта: autoklychi.ru

Дополнительный внешний датчик D10

Устройство, показанное на рисунке, является датчиком наклона. На его корпусе нет регуляторов, что влечет определенные трудности. А вот сигнализация Starline E61, как сказано на сайте «Старлайн», наделена встроенным датчиком наклона, который, вдобавок, можно регулировать. Регулировку проводят в ходе эксплуатации, контролируя систему через смартфон.

Брелоки и антенные модули

Любой антенный модуль, подключаемый к автосигнализации «Старлайн», нужно размещать в салоне авто. На корпусе устройства есть кнопка, предназначенная для быстрого вызова. Не пренебрегайте этой опцией: нажав на кнопку, вы сможете сразу найти брелок. Но если вы знаете, что в ходе эксплуатации кнопка использоваться не будет, нужно спрятать антенный модуль как можно лучше. Разумно выглядит его установка под торпедо. О том, чем можно заменить неисправный модуль, поговорим сейчас.

Разные модули: ищем отличия

В комплекте с сигналкой, о которой идет речь, находится модуль, показанный ниже:

Картинка с сайта: autoklychi.ru

Антенный блок диалоговых сигналок

Одинаковые модули вы найдете в разных комплектах: A61 и A91, B9 Dialog и B6 Dialog. Собственно, 9-е семейство от 6-го отличается наличием автозапуска, но протокол передачи команд является схожим. В каталогах указывают, что модуль подходит к двум следующим сигналкам: A61, A91. Реже встречается другое название – Starline Twage A61.

Картинка с сайта: autoklychi.ru

Скриншот сайта продавца

Знайте, что после подключения нового антенного модуля все брелоки придется прописывать «с нуля». По-другому выполнить замену не получается!

Индивидуальные ключи шифрования хранятся в брелоке. Антенный блок в ходе эксплуатации должен их распознавать. То есть, если вы меняете блок, значения ключей надо прописать обязательно. Видео, приведенное в конце обзора, иллюстрирует смысл этих слов. В общем, избежать процедуры записи не получится. В инструкции есть последовательность:

1. Когда зажигание выключено, кнопку Valet жмут 7 раз;
2. Включают зажигание;
3. Звучат 7 гудков сирены;
4. На брелоке с дисплеем нажимают клавиши «2-3» (см. рис);
5. Звучит сигнал;
6. Шаг 4 в течение 5-ти секунд повторяют для каждого дополнительного брелока, нажимая на нем клавиши «1-2»;
7. Зажигание выключают.

Поздравляем с успешным выполнением записи.

Картинка с сайта: autoklychi.ru

Скриншот базового руководства

Доработка брелока

К сигналке Starline A61 Dialog прилагаются два брелока: основной и дополнительный. Второй из них можно доработать, поместив печатную плату в фирменный корпус:

Картинка с сайта: autoklychi.ru

Двухкнопочный брелок-пульт

Чтобы при эксплуатации пользоваться одним устройством, внутрь корпуса помещают и чип иммобилайзера. Подключать его к чему-либо не требуется.

Установка печатной платы не всегда проходит успешно. Но текстолит можно стачивать:

Картинка с сайта: autoklychi.ru

Новая и доработанная плата

Может быть, в один корпус получится поместить три устройства: брелок, чип-ключ, пульт блока автозапуска и прогрева. Главное, помните: разные модули подключать друг к другу не нужно.

Разумеется, что дополнительный брелок является диалоговым, то есть в его конструкции есть приемник. Но включается этот приемник только при подаче команды. А значит, батарея будет разряжаться медленно. Диалоговый код, в свою очередь, эффективно препятствует взлому.

Выдержки из руководства Старлайн

Наш обзор не был бы полным, если бы в нем не были представлены выдержки из базовых инструкций. В комплекте с сигналкой можно найти две книжечки:

1. Инструкция по эксплуатации содержит таблицу базовых настроек, а также последовательность, позволяющую прописать брелоки;
2. В руководстве по установке приводят все схемы, а также недостающие алгоритмы: способ программирования системы и метод сброса к «заводским настойкам».

Посмотрите, как выглядит таблица настроек:

Картинка с сайта: autoklychi.ru

Все настраиваемые опции

Эту таблицу печатают в каждом из двух руководств: по эксплуатации, по монтажу.

Доступ к настройкам можно получить, если выполнить определенные действия. Их последовательность вы найдете в инструкции по установке:

1. Выключив зажигание, кнопку Valet нажимают 5 раз;
2. Зажигание включают, звучат 5 гудков сирены;
3. Нажатиями на кнопку Valet выбирают одну из опций;
4. Чтобы задать новое значение, жмут соответствующую клавишу брелока.

Ничего сложного здесь нет. Интервал между шагами должен быть меньше 10-ти секунд.

Схему подключения основного разъема надо рассмотреть тоже:

Картинка с сайта: autoklychi.ru

Главный разъем сигналки A61

В инструкции забыли сказать следующее: подключая к «входу дверей» не один, а несколько проводов, нужно использовать диоды. Для входа отрицательной полярности катод будет «смотреть» в сторону кнопок. Руководствуйтесь логикой: ток идет от плюса к минусу, то есть к «массе», а диод должен этот ток пропускать.

Дальше приводится видео. Заменяют антенный блок, и система реагирует на брелоки, поставляемые в комплекте с ним. Свойство, о котором идет речь, способствует проведению взлома. В новых версиях ошибка исправлена:

1. Подключив новый блок, брелоки требуется прописывать, даже если они шли в комплекте с антенным блоком;
2. Брелоки, используемые вместе с сигналкой, при замене антенного блока прописывают тоже.

При установке комплекта «из коробки» беспокоиться не надо. Каждый брелок будет прописан в память всех блоков – антенного и основного. Все, что требуется от монтажника – правильно выполнить подключение.

Практически все владельцы авто устанавливают охранные системы. Среди лидеров продаж автомобильных сигнализаций – модель Starline A61. Она защищает машину от взлома, обладает рядом второстепенных функций, облегчающих жизнь водителя. Как осуществить установку, грамотно подключить систему, настроить параметры, можно узнать из обзора.

Содержание

1. Функции сигнализации Starline A61
2. Технические характеристики сигнализации
3. Комплектация сигнализации Старлайн А61
4. Модуль GSM
5. Инструкция по эксплуатации
6. Starline A61 Dialog
7. Схема подключения сигнализации
8. Инструкция по установке
9. Автозапуск
10. Цена
11. Инструкция по программированию
12. Неисправности автосигнализации
13. Как включить поддержку зажигания
14. Включение бесшумного режима

А тут можно скачать официальную инструкцию.

Картинка с сайта: instruk24.ru

Автомобильная охранная система обладает рядом оригинальных опций. Кроме стандартной блокировки зажигания и центрального замка, сигнализация starline предлагает массу функций.

Владелец авто может программировать следующие задачи:

1. Доступен режим турботаймера. Опция полезна для владельцев автомобилей с двигателями с турбиной. После быстрой езды детали впускного тракта нагреваются до температуры 800 градусов. Мгновенная остановка опасна повышенным износом. Настройка такой функции сигнализации с брелка позволяет мотору работать еще несколько минут после того, как владелец оставил авто.
2. Диалоговая авторизация. Защищает от взлома кодграббером благодаря инновационному методу «прыгающих» частот связи. При снятии или постановке под охрану, код многократно меняет собственную частоту.
3. Регулируемые датчики наклона. Сигнализация А61 оберегает от взлома капота, багажника или салона, не позволяет увезти авто эвакуатором.
4. Опционально доступна установка автоматических стеклоподъемников или GSM-модуля. Информация от сигнализации о попытках проникновения будет приходить на телефон. Дополнительно можно узнать о текущем месте авто с точностью до нескольких метров.

Узнайте всё про возврат Старлайн к заводским настройкам.

Технические характеристики сигнализации Старлайн А61

Основные параметры охранной системы описаны далее:

1. Диапазон частот сигнализации starline А61 – от 433 до 434 МГц.
2. Для безопасности эксплуатации используется 128 каналов связи.
3. Рабочая дистанция брелка – до 800 метров. Запасной девайс сигнализации может работать до 15 м.
4. Прием информации возможен с расстояния до 2 километров (на открытой местности).
5. Блок сигнализации гарантированно работает при температуре от -40 до +85 градусов.
6. Питание системы осуществляется при напряжении 9-18 вольт. Сила потребляемого тока – до 15 мА.
7. Основной брелок сигнализации получает питание от стандартной батарейки размера ААА мощностью полтора вольта. Запасной пульт запитан батарейкой CR2450 мощностью три вольта.

Комплектация сигнализации Старлайн А61

Картинка с сайта: instruk24.ru

В коробку с товаром (см. фото) входят следующие элементы:

• инструкция по эксплуатации сигнализации;
• основной брелок с тремя клавишами и батарея к нему, защитный чехол;
• второй пульт без ж/к дисплея, только с кнопками;
• антенна с дополнительным кабелем подключения и наклейка для ее установки;
• двухуровневый датчик удара с проводом;
• концевик капота;
• сервисная кнопка валет для аварийного отключения системы;
• светодиодная сигнальная лампа;
• разъемы для подключения – 16 и 6 контактов;
• силовые провода, чтобы блокировать запуск двигателя.

Опционально в комплектацию сигнализации может входить специальный GSM-блок или дополнительный модуль автозапуска для завода мотора дистанционно.

Модуль GSM Starline A61

Дополнительно можно купить девайс, трансформирующий автосигнализацию в охранно-поисковый комплекс. При наличии GSM-модуля владелец А61 получает сведения о текущем состоянии автомобиля на свой телефон. Благодаря этому он своевременно среагирует на попытки проникновения или угона, узнает место собственного авто с точностью до нескольких метров. Подключение осуществляется через стандартный трехконтактный разъем.

Starline A61 инструкция по эксплуатации

Картинка с сайта: instruk24.ru

Руководство по использованию на русском языке остается важной вещью в комплектации автосигнализации. Еcли читать инструкцию, можно узнать о:

• характеристиках сигнализации starline А61;
• функциях системы;
• устройстве брелка;
• назначении кнопок пульта;
• настройках индивидуальных команд, проведении самодиагностики и получении информации об ошибках системы;
• выставлении времени на брелке или запуске бесшумного режима;
• подключении системы starline или ее аварийном отключении.

Starline A61 Dialog

Эта модель уникальная в своем семействе. Старое название – Starline Twage a61, которое позже трансформировалось в Dialog A61. Это обозначает, что сигнализация наделена интеллектуальной функцией диалога в отличие от старых моделей типа В61. Прежний вариант названия уже не используется.

Старлайн А61: схема подключения сигнализации

Картинка с сайта: instruk24.ru

Инструкция по установке состоит из нескольких простых этапов.

1. Отсоединяем минусовой провод аккумулятора. Это отключит напряжение в цепи автомобиля.
2. Осуществляем монтаж блока центрального процессора. Корпус нужно скрыть – злоумышленники не должны иметь возможность до него добраться.
3. Аккуратно снимаем пластик вокруг рулевой колонки. Отсоединяем провода с разъемами.
4. Устанавливаем сервисную кнопку Валет, которая аварийно выключит сигнализацию при неисправностях.
5. Монтируем сирену starline А61. Желательно выбрать место подальше от горячего блока цилиндров, чтобы избежать негативного температурного воздействия.
6. Проводим установку приемопередатчика под лобовое стекло. Рядом не должно находиться металлических деталей или приборов, создающих помехи.
7. Проводится встраивание датчиков удара или наклона. По карте монтажа их рекомендовано устанавливать в салоне машины – воздействие влаги или агрессивной среды способно вывести их из строя.
8. Ставим концевой переключатель под капот. Дополнительные концевики можно поставить на двери.

Starline A61: инструкция по установке

Чтобы провести монтаж системы, потребуется стандартный набор:

• инструменты для снятия декоративного пластика в салоне;
• мультитестер;
• изолента и обжимки для проводов;
• если в конструкции авто нет крепления под датчики удара или подкапотную сирену, потребуется дрель, чтобы просверлить дополнительные отверстия.

Описание и подробная схема подключение указана выше. В данном разделе можно изучить фото по распиновке системы, ознакомиться с обучающим видео.

У нас есть инструкция по эксплуатации сигнализации Старлайн А91.

Автозапуск Старлайн А61

Одна из полезных функций, доступных для систем среднего класса типа А91 – автоматический старт мотора в удобное для водителя время. По умолчанию, в starline А61 нет автозапуска. Однако его установка возможна при покупке дополнительного модуля М31.

К блоку Х1 подключается специальный контакт, который отвечает за взаимодействие с бензонасосом. При неправильном программировании могут возникнуть проблемы с запуском двигателя. Поэтому реализацию функции автовключения лучше проводить в сервисном центре.

Цена на сигнализацию Старлайн А61

Охранная система заслужила положительные отзывы владельцев за счет своей хорошей стоимости и неплохого функционала. В продаже на выбор есть как полные комплекты сигнализации starline, так и покупка с установкой. Средняя цена товара составляет 6 – 7 тысяч рублей. Вместе с монтажом системы стоимость возрастает до отметки 9 – 10 тыс.

Старлайн А61: инструкция по программированию

Картинка с сайта: instruk24.ru

После установки автосигнализации следует привязать брелок к системе.

1. Для этого необходимо один раз нажимать кнопку Валет при выключенном зажигании. После включаем его. Звук сирены, прозвучавший семь раз, говорит о том, что система вошла в режим поиска.
2. Нажимаем на брелке 2 и 3 кнопки. Слышим один сигнал сирены. Звучит мелодия от брелка. Аналогично привязываются остальные пульты. Всего система прописывает до 4 брелков. Выход из режима привязки осуществляется выключением зажигания. После поворотники и габариты мигнут пять раз.

Далее желательно приступить к программированию функций автосигнализации starline:

• выключаем зажигание и жмем сервисную кнопку пять раз;
• включаем его и слушаем пять сигналов сирены;
• сервисной кнопкой выбираем интересующую нас опцию;
• задаем нужное значение при помощи брелка.

Полная таблица программирования ниже.

Картинка с сайта: instruk24.ru

Узнайте как отключить сигнализацию Старлайн А91 без брелка.

Неисправности автосигнализации Старлайн модели А61

Иногда система может доставить проблем. Основные неисправности.

1. Сигнализация starline срабатывает без причины. Необходимо проверить исправность датчиков удара, отрегулировать их чувствительность. Поможет демонтаж прокладки между самим датчиком и поверхностью, на которую он прикреплен.
2. Система отказывается отвечать на команды. Здесь надо проверить исправность брелка starline, наличие рабочей батарейки или проинспектировать пульт на предмет попадания влаги. Вторая причина – поломка антенного адаптера. Такие неполадки устраняются специалистами из сервисного центра.
3. Поломка концевых выключателей. Как правило, отходит сам контакт. Его легко можно присоединить самостоятельно.
4. Повреждение проводки. Это ведет к нарушению функция автосигнализации starline или короткому замыканию. Устраняется квалифицированным электриком путем нахождения и ликвидации обрыва.
5. Неисправность процессорного блока. Намеками на поломку могут стать окислившиеся контакты или вздутые конденсаторы на плате. Лечится перепрошивкой или заменой детали исправной. Лучше доверить это специалистам.

Как включить поддержку зажигания на А61

Картинка с сайта: instruk24.ru

Сигнализация starline обладает интересной функцией автомобиля на прогреве даже при выключенном ключе зажигания. Процедура сродни автозапуску с брелка, однако сам пуск осуществляется вручную. Реле поддержки зажигания подключается через канал 3, а длительность программируется через брелок starline. Алгоритм указан в таблице программирования под номером 16.

1. Включаем стояночный тормоз при работающем двигателе. Габариты вспыхнут один раз.
2. Вытягиваем ключ из замка в течение 30 секунд, выходим из авто, закрываем замки всех дверей.
3. Жмем 1-ю клавишу брелка starline длительно, а затем 3-ю коротко. Звучит один звуковой сигнал, габариты вспыхивают один раз.

Включение бесшумного режима на Старлайн А61

Картинка с сайта: instruk24.ru

Функция возможна для этой модели. В этом режиме нет звуковых сигналов. Запрограммировать его можно так:

1. Нажимаем кнопку 1 брелка. Габариты вспыхнут раз. Важно обратить внимание, чтобы все двери, багажник и капот были закрыты, а машина поставлена на ручной тормоз.
2. Удерживаем кнопку 3 брелка длительно до двух сигналов: длительного, а затем короткого.
3. Короткими нажатиями третьей кнопки перемещаем курсор на соответствующую иконку.
4. Нажимаем кнопку 1 на брелке. Прозвучат два коротких сигнала, мелодия и снова два звука.

Поставить или разблокировать авто в подобном режиме можно двойным нажатием первой кнопки на брелке starline.

Узнайте как настроить время на брелке StarLine A91.

На чтение 7 мин Просмотров 3.6к. Опубликовано 16.04.2019

Содержание

1. Технические характеристики
2. Комплектация
3. Функции
4. Плюсы и минусы
5. Как правильно установить
6. Рекомендации по размещению и монтажу
7. Схемы подключения с обозначениями
8. Подключение цепей сигнализации
9. Система центрального запирания
10. Инструкция по эксплуатации
11. Привязка брелка
12. Назначение кнопок брелка
13. Программирование охранных и сервисных функций
14. Есть ли автозапуск и можно ли его поставить
15. Поиск неисправностей и их устранение

Старлайн А61 — система охраны автомобиля, защищенная от интеллектуального взлома за счет постоянно меняющейся частоты диалогового сигнала.

Технические характеристики

Сигнализация Starline A61 российского производства имеет следующие технические параметры:

• работа в диапазоне температур -40…+85°С;
• 2000 м — дальность, на которой обеспечивается прием сигнала от автомобиля пейджером сигналки;
• 800 м — расстояние, на котором владелец с помощью основного брелока может управлять охранным комплексом машины (вспомогательный брелок сохраняет рабочие характеристики до 15 м);
• 433-434,8 МГц — рабочий диапазон частот, разделенный для безопасной работы на 128 радиоканалов;
• применяется пьезоэлектрический датчик удара;
• в сигнализации Старлайн А61 источник питания — 9-18 В.

Комплектация

Комплект оборудования Starline А61 включает:

• Установочную и эксплуатационную документацию.
• Основной процессорной блок.
• Антенну и блок приемопередатчика.
• Датчик удара двухуровневый.
• Индикатор светодиодный.
• Брелоки для управления комплексом дистанционно: основной с жидкокристаллическим дисплеем и обратной связью, дополнительный без ЖК-дисплея.
• Кнопку сервисную.
• Кнопку подкапотную.
• Кабели: датчика удара, приемопередатчика, замка центрального с разъемом в 6 контактов, основной с разъемом в 16 контактов, для цепи блокировки.

Картинка с сайта: instruk24.ru

Функции

Все охранные комплексы (B6, В9, В61, В62, А61-93 и т.д.) обладают базовыми функциями блокировки центрального замка и системы зажигания и разными дополнительными возможностями.

Starline A61 имеют следующие полезные возможности:

• вибро- и звуковой режимы оповещения владельца о событиях;
• замки дверей открываются в 2 этапа;
• экстренные функции режима «Валет»;
• возможность удаленно включить сигналку и настройку режима работы;
• вспомогательная функция «Паника» для поиска машины на парковке или привлечения внимания к ней;
• опция «Комфорт», программируемая для управления стеклоподъемниками и безключевого управления системой;
• для турбированных моторов подключается турботаймер;
• можно добавить GSM-модуль геолокации и автозапуск.

Плюсы и минусы

Сигнализация Старлайн А61 обладает такими достоинствами:

• Устойчивость к помехам и электронному взлому.
• Возможность расширения функционала за счет подключаемых модулей.
• Доступность для перепрограммирования владельцем без знаний в области ПО и электроники.
• Невысокая стоимость комплекса и его установки.

Картинка с сайта: instruk24.ru

К недостаткам можно отнести:

• отсутствие встроенной способности автозапуска;
• небольшой ресурс батарейки в брелоке;
• невозможность управления устройствами по LIN- и CAN-шинам.

Как правильно установить

Сигнализация Starline А61 в линейке охранных систем компании является не самой сложной, но для ее установки необходимо вмешиваться в штатную электропроводку автомобиля, поэтому лучше воспользоваться услугами профессионалов.

Рекомендации по размещению и монтажу

Производитель рекомендует ставить системы на машины с напряжением в сети питания 12 В, минус которого соединен с корпусом автомобиля.

Картинка с сайта: instruk24.ru

Размещать элементы нужно в таком порядке:

1. Центральный модуль следует поместить в недоступное для злоумышленников и влаги место. Для этого часто используют пространство за панелью приборов. Блок крепится на двухсторонний скотч или саморезы.
2. Автосигнализация Старлайн А61 Диалог настраивается и управляется с помощью сервисной кнопки, которую нужно поставить так, чтобы к ней легко мог получить доступ владелец, но не нашел место ее установки угонщик.
3. Антенну с приемопередатчиком можно установить как за панелью, так и на лобовом стекле. Главное, чтобы до металлических частей авто было более 5 см.
4. Отдельно приобретаемая сирена ставится под капот рупором вниз, вдали от греющихся узлов и агрегатов.

Схемы подключения с обозначениями

Схемы подключения сигнализации Старлайн подробно представлены в инструкции по установке и эксплуатации.

Картинка с сайта: instruk24.ru

В последней имеется общая схема, а также подробные планы подсоединения, включающие внешнюю блокирующую двигатель цепь, турботаймер, соленоид багажника, ближний свет, освещение салона, систему запирания центрального замка.

Подключение цепей сигнализации

Чтобы правильно включить Starline A61 в электрическую схему машины, нужно придерживаться следующих рекомендаций:

1. С помощью синего и бело-синего кабелей подключается реле для встроенной блокировки ДВС. Для этого разрывается цепь запуска двигателя.
2. Дополнительное реле внешней блокировки мотора включается в электрическую линию силового агрегата.
3. Остальные разводки делаются согласно схемам. Все соединения спаиваются и изолируются. Провода сигнализации укладываются в штатные кабельные жгуты так, чтобы исключить перегибы, перетирания, контакты с нагревающимися поверхностями.

Система центрального запирания

Инструкция Starline A61 Dialog на сигнализацию содержит схему подключения охранного комплекса к системам запирания с отрицательным или положительным управлением, а также к двухпроводным приводам и пневматическим устройствам.

Картинка с сайта: instruk24.ru

Центральный замок машины управляется специальным реле, которое встроено в блок сигналки.

Если есть необходимость провести кабели в двери автомобиля, то для этого нужно использовать гофрированные резиновые штатные кожухи. Ни в коем случае нельзя осуществлять открытый монтаж.

Инструкция по эксплуатации

Приложенная в комплекте к Старлайн А61 инструкция по эксплуатации системы подробно описывает, что нужно сделать установщику и пользователю.

Перед любыми манипуляциями с охранным комплексом прежде всего нужно вставить батарейку в брелок.

Привязка брелка

Руководство пользователя указывает, что в автомобильную сигнализацию А61 можно включить не более 4 брелоков. Перед началом процедуры требуется поставить сигнализацию в выключенное положение.

Картинка с сайта: instruk24.ru

Порядок привязки:

1. Выключить зажигание. 7 раз нажать на сервисное кнопку.
2. Зажигание включить. Момент входа в режим записи кодов подтверждается 7 звуковыми сигналами.
3. Нужно одновременно включить 1 и 2 кнопки вспомогательного брелка или 2 и 3 основного. Удерживать до одного звукового сигнала, который говорит об окончании кодировки.
4. Дальше требуется в течение 5 секунд прописать следующий брелок. Удачная запись будет подтверждена 2 сигналами сирены. Таким образом настраиваются все 4 коммуникатора.
5. Выключить зажигание. Выход из системы — 5 миганий габаритов.

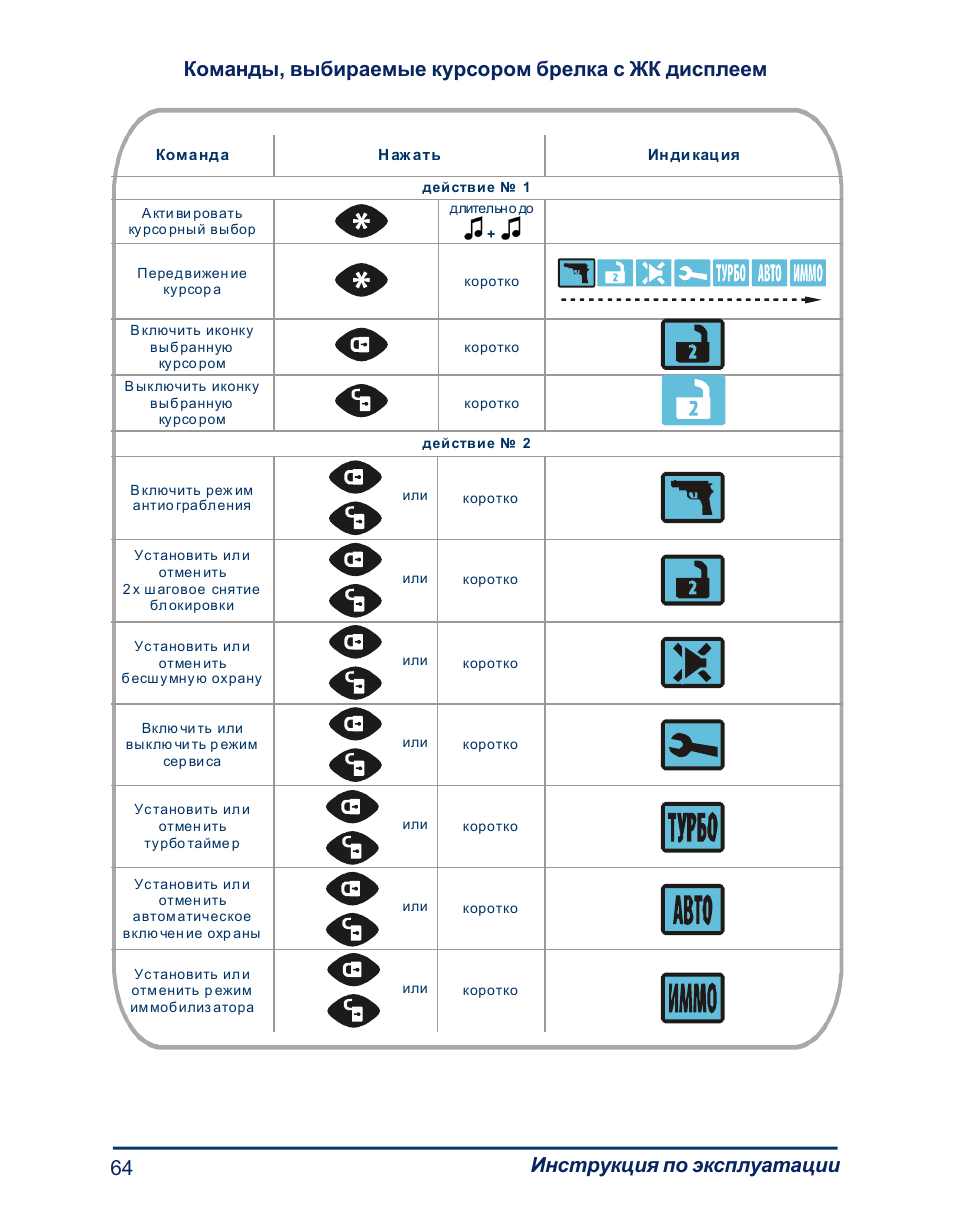

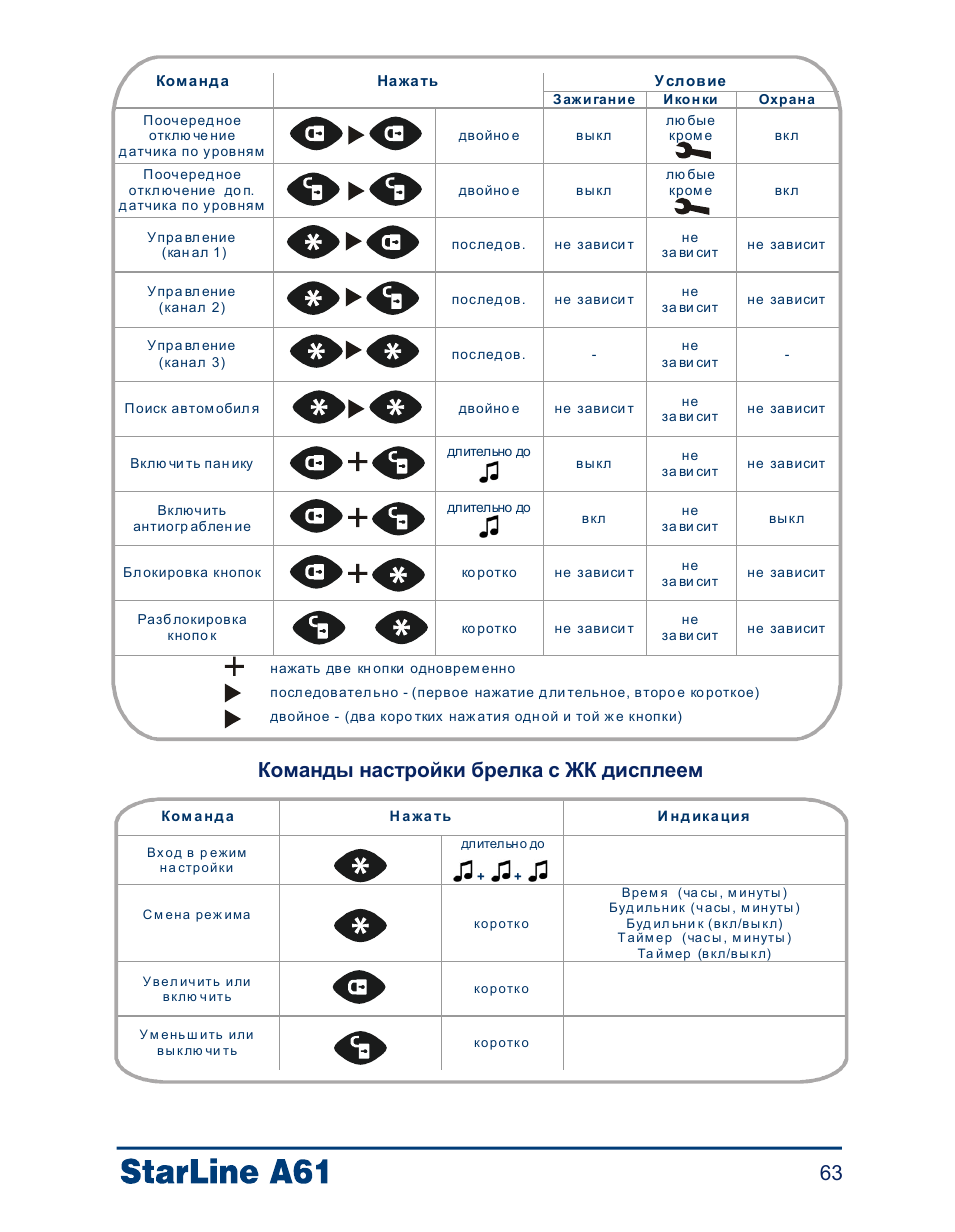

Назначение кнопок брелка

Инструкция по эксплуатации охранного комплекса содержит указания, как правильно пользоваться кнопками, расположенными на обеих брелоках. Важно не только их назначение, но и время удержания.

Картинка с сайта: instruk24.ru

Функции кнопок для основного брелока при одном нажатии:

• Кнопка №1 — включение охраны с сиреной или без.
• Кнопка №2 — отключение режима охраны.
• Кнопка №3 — проверка сигнализации и поиск машины на парковке.
• Одновременное нажатие — режимы «Паника» и «Антиограбление».
• №1 и следом №2 — включение охраны при работающем двигателе.
• №3 и затем №1 — активируется настройка по каналу 1 (дополнительному).

Все клавиши брелоков, кроме основных, имеют и добавочные назначения, ознакомиться с которыми можно в документации на сигнализацию.

Программирование охранных и сервисных функций

Чтобы пошагово настроить или изменить порядок работы охранной системы, нужно войти в режим программирования. Для этого требуется:

• выключить зажигание и 5 раз нажать кнопку сервиса;
• зажигание включить (должно быть подтверждение — 5 звуковых сигналов);
• выбрать настраиваемую опцию из таблицы в инструкции;
• при помощи брелока выставить требуемое значение.

В А61 можно настроить режим тревоги, отключить автоматическую блокировку двигателя, изменить работу иммобилайзера, выключить «Антиограбление», выбрать нужный режим турботаймера, изменить работу стеклоподъемников, деактивировать датчик удара, оптимизировать взаимодействие системы с автозапуском, когда он установлен.

Есть ли автозапуск и можно ли его поставить

Модуль автозапуска не входит в штатный пакет поставки охранного комплекса А61. Но автоматически включить ДВС можно, если приобрести дополнительный электронный блок.

Картинка с сайта: instruk24.ru

В его комплект входит обходчик иммобилайзера и рамочная антенна с проводами, размещаемая на замке зажигания рядом со штатной антенной «иммо».

После установки модуля пользуются командами:

• 26 — пуск мотора и отключение его связи с охранной сигнализацией;
• 21 — дистанционный запуск двигателя;
• 20 — остановка мотора.

Поиск неисправностей и их устранение

Starline A61 — сложное электронное устройство, поэтому в процессе настройки и эксплуатации возможно возникновение неисправностей.

Основные проблемы и способы их решения:

1. Беспричинное срабатывание. Может быть вызвано неправильной установкой или регулировкой датчика удара. Пользователю необходимо снизить его чувствительность настройками и убрать имеющиеся прокладки между корпусом авто и рабочей поверхностью датчика.
2. Отсутствие реакции на нажатие кнопок брелока. В этом случае прежде всего нужно проверить батарейку в пейджере.
3. Большинство неисправностей, вызванных программным обеспечением, чаще всего убирается с помощью перезагрузки не реагирующей на нажатия системы через отключение клеммы аккумулятора на несколько минут. В худшем случае понадобится перепрошивка модуля.
4. Нарушения в работе концевых выключателей — решаются путем их замены.

Система может выйти из строя из-за повреждений проводки, попадания влаги, загрязнений или выработки контактных элементов.

• Датчик удара Старлайн
• Как подключить обходчик иммобилайзера
• Cтарлайн B6 автозапуск
• Почему срабатывает сигнализация на машине без причины

Картинка с сайта: instruk24.ru

Сигнализация А61 – простая и надежная охранная система от российского производителя Starline. Качественная защита обеспечивается диалоговым сигналом, непрерывно меняющим свою частоту, и не позволяющим перехватить его с помощью средств интеллектуального взлома. Подробно обо всех особенностях сигнализации Starline A61, а также мнения автовладельцев о ее работе, можно узнать из данного обзора.

Разрабатывая А61, производитель был нацелен на выпуск недорогой модели для тех, кому не нужна функция автозапуска и прочие дополнительные опции. При этом система спроектирована таким образом, чтоб владелец имел возможность подключить тот же автозапуск или систему управления со смартфона при помощи встраиваемых модулей, если такая необходимость возникнет. Таким образом, функционал автосигнализации Старлайн А61 можно существенно расширить, поднимая ее уровень до более дорогостоящих моделей

Что предлагает А61 своим владельцам?

• Двухстороннюю связь, защищенную от перехвата с помощью системы Dialog.
• Радиус действия основного пульта – до 800м в режиме передачи, и до 2 км в режиме приема.
• Режим турботаймера, осуществляющий охрану на автомобилях с турбированными двигателями.
• Датчик удара. Прибор улавливает изменение уровня вибрации и предупреждает владельца о возможном угоне или взломе.
• Минимальное потребление энергии. В режиме охраны А61 потребляет около 15 мА.
• Возможность подключения автозапуска и GSM-мониторинга.
• Повышенную помехоустойчивость в городских условиях.
• Работу в широком температурном режиме от -40 до +85°С.
• Автоматический контроль наличия связи между центральным блоком и пультом сигнализации.

Программное обеспечение А61 позволяет выбирать походящий автовладельцу охранный режим и дополнительные функции, такие как индикатор напряжения, света в салоне, история срабатываний и другое.

Комплектация и стоимость А61

В стандартный набор, который поставляется в картонной коробке, входят следующие элементы:

• инструкция по эксплуатации автосигнализации Старлайн А61;
• пульт управления с ж/к дисплеем и дополнительный пульт с двумя кнопками;
• батарейки к брелокам и защитный чехол к основному пульту;
• антенна на двухстороннем скотче;
• центральный блок-процессор;
• датчик удара со штекером подключения;
• аварийная кнопка Валет;
• светодиодный индикатор;
• силовые провода со штекерами для подключения;
• реле блокировки двигателя;
• концевик капота (багажника)

Автомобильные сигнализации Старлайн А61 не комплектуются штатной сиреной, поэтому автовладельцам необходимо приобрести ее отдельно, либо воспользоваться колоколом с ранее установленной системы.

Картинка с сайта: instruk24.ru

В данный момент сигнализация А61 снята с производства, поэтому купить ее можно только в случае продажи складских остатков или бывшую в употреблении. Схожим по своим функциям и стоимости аналогом из линейки Starline может выступать А63, которая стоит около 130 долларов.

Основные преимущества и недостатки Starline А61

Плюсы и минусы, характерные для модели А61 изложены в следующей таблице:

Наиболее распространенные неисправности А61 и как сними бороться

Картинка с сайта: instruk24.ru

1. Сигнализация не реагирует на команду с брелоков.
Возможные причины неисправности А61:

• программный сбой модуля управления;
• сильные радиопомехи;
• повреждена антенна.

Способы решения проблемы: когда центральный блок работает, но не видит брелок, необходимо обратить внимание на антенну. Отошедшие провода необходимо надежно закрепить, если это не помогло, возможно, потребуется полная замена антенного блока, что можно сделать в сервисном центре. При сбое в синхронизации пультов и блока управления, необходимо прописать брелоки в памяти заново, руководствуясь инструкцией.

2. Сигнализация не срабатывает при открытии дверей и воздействии на датчик удара.
Возможные причины неисправности:

• центральный блок управления обесточен;
• в автомобиле сел аккумулятор.

Картинка с сайта: instruk24.ru

Способы решения проблемы: когда к сигнализации не подходит питание, необходимо удостовериться в целостности проводки и разъемов подключения. Если проблему выявить не удалось, необходимо обратиться к установщикам. Севший аккумулятор нужно заменить.

Схема подключения А61

Для опытного автолюбителя схема подключения автосигнализации А61 является довольно простой. Она позволяет произвести установку системы и подключить дополнительные модули самостоятельно.

Отзывы владельцев о работе сигнализации Starline А61

В процессе эксплуатации сигнализация показывает как свои сильные стороны, так и недостатки. Подробнее об особенностях работы данной системы можно узнать из отзывов автомобилистов. Информация взята с сайтов starline.in.ua, http://www.manualsdir.ru/, http://www.arkanplus.ru/

Для каких автомобилей подходит Starline А61

Качество работы системы Starline А61 проверено годами и тысячами автовладельцев, активно использующих эту сигнализацию каждый день. Надежность защиты обеспечивается диалоговым кодом авторизации, который невозможно перехватить при помощи код-грабберов, а комфорт создают дополнительные функции, настраиваемые каждым водителем по своему усмотрению.

Картинка с сайта: instruk24.ru

Делая выводы, можно сказать, что Starline А61 – доступная и надежная автомобильная охрана, которую можно превратить в полноценный охранный комплекс путем подключения соответствующих модулей. Благодаря широким возможностям расширения функционала, данную модель можно устанавливать практически на любое авто, независимо от вида топлива и конструкции коробки передач. Единственное ограничение касается автомобилей с цифровой CAN-шиной, для которых лучше использовать системы с соответствующим модулем.

Инструкция Starline А61

Как и любой продукт компании Starline, комплект автосигнализации А61 включает в себя подробную инструкцию по эксплуатации оборудования. Она состоит из нескольких разделов, в которых описывается:

• технические характеристики сигнализации;
• комплектация;
• основные функции системы и способы управления ими;
• дополнительные возможности, их подключение и настройка.

Инструкция содержит также руководство по установке сигнализации на автомобиль и цветные электросхемы с пояснениями.
В случае внимательного изучение инструкции у водителя не должно возникнуть никаких вопросов по поводу использования и самостоятельной установки сигнализации StarlineА61.

Видео – Обзор комплектации StarLine A61 Dialog

Видео – Как привязать брелок starline a61

Сигнализация А61 – простая и надежная охранная система от российского производителя Starline. Качественная защита обеспечивается диалоговым сигналом, непрерывно меняющим свою частоту, и не позволяющим перехватить его с помощью средств интеллектуального взлома. Подробно обо всех особенностях сигнализации Starline A61, а также мнения автовладельцев о ее работе, можно узнать из данного обзора.

Разрабатывая А61, производитель был нацелен на выпуск недорогой модели для тех, кому не нужна функция автозапуска и прочие дополнительные опции. При этом система спроектирована таким образом, чтоб владелец имел возможность подключить тот же автозапуск или систему управления со смартфона при помощи встраиваемых модулей, если такая необходимость возникнет. Таким образом, функционал автосигнализации Старлайн А61 можно существенно расширить, поднимая ее уровень до более дорогостоящих моделей

Что предлагает А61 своим владельцам?

• Двухстороннюю связь, защищенную от перехвата с помощью системы Dialog.
• Радиус действия основного пульта — до 800м в режиме передачи, и до 2 км в режиме приема.
• Режим турботаймера, осуществляющий охрану на автомобилях с турбированными двигателями.
• Датчик удара. Прибор улавливает изменение уровня вибрации и предупреждает владельца о возможном угоне или взломе.
• Минимальное потребление энергии. В режиме охраны А61 потребляет около 15 мА.
• Возможность подключения автозапуска и GSM-мониторинга.
• Повышенную помехоустойчивость в городских условиях.
• Работу в широком температурном режиме от -40 до +85°С.
• Автоматический контроль наличия связи между центральным блоком и пультом сигнализации.

Программное обеспечение А61 позволяет выбирать походящий автовладельцу охранный режим и дополнительные функции, такие как индикатор напряжения, света в салоне, история срабатываний и другое.

Комплектация и стоимость А61

В стандартный набор, который поставляется в картонной коробке, входят следующие элементы:

• инструкция по эксплуатации автосигнализации Старлайн А61;
• пульт управления с ж/к дисплеем и дополнительный пульт с двумя кнопками;
• батарейки к брелокам и защитный чехол к основному пульту;
• антенна на двухстороннем скотче;
• центральный блок-процессор;
• датчик удара со штекером подключения;
• аварийная кнопка Валет;
• светодиодный индикатор;
• силовые провода со штекерами для подключения;
• реле блокировки двигателя;
• концевик капота (багажника)

Автомобильные сигнализации Старлайн А61 не комплектуются штатной сиреной, поэтому автовладельцам необходимо приобрести ее отдельно, либо воспользоваться колоколом с ранее установленной системы.

В данный момент сигнализация А61 снята с производства, поэтому купить ее можно только в случае продажи складских остатков или бывшую в употреблении. Схожим по своим функциям и стоимости аналогом из линейки Starline может выступать А63, которая стоит около 130 долларов.

Основные преимущества и недостатки Starline А61

Плюсы и минусы, характерные для модели А61 изложены в следующей таблице:

Наиболее распространенные неисправности А61 и как сними бороться

1. Сигнализация не реагирует на команду с брелоков.
Возможные причины неисправности А61:

• программный сбой модуля управления;
• сильные радиопомехи;
• повреждена антенна.

Способы решения проблемы: когда центральный блок работает, но не видит брелок, необходимо обратить внимание на антенну. Отошедшие провода необходимо надежно закрепить, если это не помогло, возможно, потребуется полная замена антенного блока, что можно сделать в сервисном центре. При сбое в синхронизации пультов и блока управления, необходимо прописать брелоки в памяти заново, руководствуясь инструкцией.

2. Сигнализация не срабатывает при открытии дверей и воздействии на датчик удара.
Возможные причины неисправности:

• центральный блок управления обесточен;
• в автомобиле сел аккумулятор.

Способы решения проблемы: когда к сигнализации не подходит питание, необходимо удостовериться в целостности проводки и разъемов подключения. Если проблему выявить не удалось, необходимо обратиться к установщикам. Севший аккумулятор нужно заменить.

Схема подключения А61

Отзывы владельцев о работе сигнализации Starline А61

В процессе эксплуатации сигнализация показывает как свои сильные стороны, так и недостатки. Подробнее об особенностях работы данной системы можно узнать из отзывов автомобилистов. Информация взята с сайтов starline.in.ua, http://www.manualsdir.ru/, http://www.arkanplus.ru/

Для каких автомобилей подходит Starline А61

Качество работы системы Starline А61 проверено годами и тысячами автовладельцев, активно использующих эту сигнализацию каждый день. Надежность защиты обеспечивается диалоговым кодом авторизации, который невозможно перехватить при помощи код-грабберов, а комфорт создают дополнительные функции, настраиваемые каждым водителем по своему усмотрению.

Делая выводы, можно сказать, что Starline А61 – доступная и надежная автомобильная охрана, которую можно превратить в полноценный охранный комплекс путем подключения соответствующих модулей. Благодаря широким возможностям расширения функционала, данную модель можно устанавливать практически на любое авто, независимо от вида топлива и конструкции коробки передач. Единственное ограничение касается автомобилей с цифровой CAN-шиной, для которых лучше использовать системы с соответствующим модулем.

Инструкция Starline А61

Как и любой продукт компании Starline, комплект автосигнализации А61 включает в себя подробную инструкцию по эксплуатации оборудования. Она состоит из нескольких разделов, в которых описывается:

• технические характеристики сигнализации;
• комплектация;
• основные функции системы и способы управления ими;
• дополнительные возможности, их подключение и настройка.

Инструкция содержит также руководство по установке сигнализации на автомобиль и цветные электросхемы с пояснениями.
В случае внимательного изучение инструкции у водителя не должно возникнуть никаких вопросов по поводу использования и самостоятельной установки сигнализации StarlineА61.

Видео — Обзор комплектации StarLine A61 Dialog

Видео — Как привязать брелок starline a61

Доброго времени суток!

Повествование пойдет об установке автосигнализации StarLine А61 Dialog. За все время пилотирования своего логана это уж 3 сигналка, и по опыту могу сказать устанавливать А61 одно удовольствие. Просто, быстро, эффективно.

И так все по порядку.

Картинка с сайта: instruk24.ru

Берем прилагаемую схему установки и подключения и немного поработав с ней делаю свою

Картинка с сайта: instruk24.ru

Разобрал рулевую колонку и на двухсторонний скот установил блоки

Картинка с сайта: instruk24.ru

Картинка с сайта: instruk24.ru

Картинка с сайта: instruk24.ru

И пошел все это хозяйство ставить…

Картинка с сайта: instruk24.ru

Картинка с сайта: instruk24.ru

Делаю первичную проверку работы сигналки… Тупо открыть — закрыть двери.

Картинка с сайта: instruk24.ru

Картинка с сайта: instruk24.ru

Работает и это хорошо…

Подключаем все необходимые провода…

Картинка с сайта: instruk24.ru

Картинка с сайта: instruk24.ru

Протаскивал провод антенны и СИД через боковую стойку.

Картинка с сайта: instruk24.ru

Картинка с сайта: instruk24.ru

Установка уже поверх старой сигналки заняла 1.5 часа, если ставить с нова, что называется, потребуется час 3,5, а не как в сервисе 8-9 часов…

Цена вопроса: 3 500 ₽

Renault Logan 2008, двигатель бензиновый 1.6 л., 87 л. с., передний привод, механическая коробка передач — электроника

Машины в продаже

Картинка с сайта: instruk24.ru

Renault Logan, 2006

Картинка с сайта: instruk24.ru

Renault Logan, 2013

Картинка с сайта: instruk24.ru

Renault Logan, 2011

Картинка с сайта: instruk24.ru

Renault Logan, 2012

Комментарии 43

У меня эта сигналка при постановке на охрану не блокирует багажник, т.е. все двери закрыты, а багажник можно открыть с кнопки на багажнике. Как это можно исправить?

Тестером не проверял. Тут точно не могу сказать… Если контроллер, то легче наверное сигу заменить, у меня сейчас B9.

если надумаешь менять сигу, сделай памятку проводов куда какой подключен, новую ставить будет легче. часто делают через двойную скрутку. соответственно цвета будут различаться

Еще вопросик, у самого при постановке на сигналку постоянно начинает орать машина, как будто ее ударили, на брелке мигает сигнал удара. Если снять с сигналки и потом снова поставить, то все хорошо.

Вопрос: проблема в датчике удара? Пробовал регулировать чувствительность, не помогало. Куда копать?

вариантов два:
1. звездец датчику
2. звездец контроллеру
Точно скажут в техцентре, если случайно не завалялся у тебя еще один такой же датчик( в чем сильно сомневаюсь.
Конечно можно пойти и купить датчик, но нельзя сбрасывать со счетов контроллер…

Вот, самое то интересное, что после повторной постановки на сигналку, все работает нормально, в том числе и датчик удара. Эх надо поискать кого-нить с таким же датчиком удара, перекинуть и посмотреть…

Еще вопросик, у самого при постановке на сигналку постоянно начинает орать машина, как будто ее ударили, на брелке мигает сигнал удара. Если снять с сигналки и потом снова поставить, то все хорошо.

Вопрос: проблема в датчике удара? Пробовал регулировать чувствительность, не помогало. Куда копать?

вспомнил, было что то подобное, на APS 7200 датчик удара болтался в воздухе, глянь может висит, закрепишь и пройдет болячка сия

Изначально он был прикреплен к блоку, возле левой ноги водителя. Потом я уже сам перенес на балку металлическую под рулем. Не помогло))))

больше смахивает на глюк контроллера все таки.
а провода все целы?

Как правильно к штатным проводам подключать? Зачистив изоляцию на скрутку? Мне вот это не понятно, как штатные то провода прицепить?)))) У самого стоит старлайн, но все в изоленте, разматывать просто так не очень хочется.

к штатным проводам можно подключиться двумя способами:
1. зачищаешь провод и к нему на скрутку, если точнее наматываешь провод, цепляешь и изоляцией заматываешь
2. разрезаешь провод, тока смотри с длиной очень внимательно может не прокатить, зачищаешь оба конца, облуживаешь и ставишь термоусадку и делаешь спайку трех проводов в одно точке. Тоже самое можно сделать, но скрутку.

Ага, я как раз про первый способ думал. Но тут опять вопрос надежности.
1) Не надежен, если плохо обмотаешь.
2) Хороший вариант, если на скрутку, но тут очевидно вмешательство.

Наверное все таки предпочтительнее 1 вариант. Сам каким вариантом пользуешься?

2 на скрутку и под термоусадку качественно и надежно

Третью говоришь ставишь, а брелока с обратной связью не завалялось, свой раздавил на работе, экран больш не кажет нечего. (

если жена уже не выкинула, то от аллигатора точно есть, гляну, напишу.

Изучив данный пост скажу вот что.
Это написано не просто так. Этот пост написан специально. «Не можешь продать, Застрахуй, и напиши про все свои защитные средства тут, пусть попробуют угнать, Угонят, получи страховку-купи новый авто»)))
Короче, я всё понял, Адрес скинь в личку, аппарат есть, ты спокойно ложись спать, я приеду и всё сделаю. Не благодари, сделаем всё так как договаривались.))) Мне процент.

АВТОМОБИЛЬНАЯ СИГНАЛИЗАЦИЯ СТАРЛАЙН STARLINE A61
Схема подключения и установка сигнализации СТАРЛАЙН StarLine А61 Dialog

Как установить сигнализацию СТАРЛАЙН StarLine A61

Описание: В данной инструкции приведена типовая схема подключения сигнализации StarLine A61; приведены рекомендованные производителем примеры размещения компонентов сигнализации StarLine.

СХЕМА ПОДКЛЮЧЕНИЯ СИГНАЛИЗАЦИИ – Инструкция и руководство по установке

Срок службы автомобильных сигнализаций StarLine A61 Dialog – 5 лет при условии их правильной установки и эксплуатации в строгом соответствии с инструкцией по установке и эксплуатации сигнализации.

СИГНАЛИЗАЦИЯ STARLINE A61 – ТИПОВАЯ СХЕМА ПОДКЛЮЧЕНИЯ

Показать увеличенное изображение схемы подключения =>>>

Рекомендации по размещению и монтажу компонентов сигнализации StarLine

Установка сигнализации StarLine A61 возможна на автомобили с напряжением аккумулятора 12 В и отрицательным полюсом на корпусе.

Центральный блок сигнализации следует размещать в салоне автомобиля в скрытом месте, предпочтительнее всего под приборной панелью – в этом случае длина соединительных проводов будет минимальной. Блок следует закрепить на плоской поверхности с помощью винтов-саморезов или двухстороннего скотча так, чтобы исключить его перемещение при вибрациях.

Модуль приемопередатчика с антенной следует закреплять на лобовом стекле автомобиля или под приборной панелью так, чтобы от антенны до металлических деталей кузова было не менее 5 см. В этом случае обеспечивается максимальная дальность действия брелков.

Сирену необходимо размещать под капотом автомобиля как можно дальше от источников тепла и влаги. Рупор сирены рекомендуется направить вниз – делается это для избежания постоянного накопления воды. Убедитесь, что сирена и провода недоступны из-под машины.

Датчик удара необходимо надёжно закрепить в салоне автомобиля, обеспечив доступ к его регулировкам.

Светодиодный индикатор закрепите на видном месте на приборной панели.

Сервисную кнопку Valet необходимо устанавливать в скрытом, но доступном для использователя месте.

При установке кнопочных выключателей под капотом и в багажнике проверьте правильность их работы. При закрытом капоте или багажнике зазор между контактами в выключателе должен быть не менее 3 мм. Помните, что неправильная установка кнопочных выключателей капота или багажника часто является причиной появления ложных тревог.

Федеральная Служба Поддержки – 8 – 800 – 333 – 80 – 30 – по России звонок бесплатный.

автомобильная сигнализация старлайн – схема установки сигнализации – как установить сигнализацию
