MAGICAR A

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

НАЗНАЧЕНИЕ SCHER-KHAN MAGICAR A

Система SCHER-KHAN MAGICAR A является автомобильной сигнализацией с
возможностью управления по радиоканалу посредством брелока-коммуникатора с
жидкокристаллическим дисплеем. Система осуществляет обмен информацией между
брелоком-коммуникатором и процессорным блоком на расстоянии до 800 м. В
SCHER-KHAN MAGICAR A предусмотрена функция автоматического запуска двигателя по
командам с брелока или по командам от внутреннего таймера. Сигнализация предназначена
для работы на бензиновых или дизельных автомобилях с системой впрыска топлива и
напряжением бортовой сети 12В. Защита процессорного блока, датчика удара,
датчика вызова, антенного блока выполнена по стандарту IP-40 и предусматривает
установку в салоне автомобиля. Сирена выполнена по стандарту IP-65 и может быть
установлена в моторном отсеке, вдали от выпускного коллектора и высоковольтных
систем.

ФУНКЦИИ БРЕЛОКА-КОММУНИКАТОРА

• Многофункциональный, 4-х кнопочный с жидкокристаллическим дисплеем
  брелок-коммуникатор
• Защита от перехвата кодовых посылок MAGIC CODE
• Аудиовизуальное подтверждение выполняемых команд
• Вибрационный звонок
• Громкие звуковые сигналы
• Сверхдальняя связь до 800 м с процессорным блоком
• Автоматическая подсветка дисплея
• Индикация разряда батареи
• Индикация напряжения аккумуляторной батареи автомобиля
• Индикация температуры в салоне автомобиля
• Индикация текущего времени
• Индикация времени работы двигателя в автоматическом режиме
• Дистанционный запуск двигателя
• Программирование времени запуска двигателя (с точностью до минуты)
• Звуковой и визуальный режим напоминания о получении тревожного сообщения
• Оперативное, с брелока, программирование всех функций системы
• Экономичное питание (один элемент ААА)

ФУНКЦИИ ПРОЦЕССОРНОГО БЛОКА

• Автоматический запуск двигателя автомобилей с автоматической или ручной
  коробкой передач
• Работа системы запуска как с бензиновыми, так и с дизельными двигателями
• Работа системы запуска с двигателями, имеющими турбину
• Запуск двигателя по команде с брелока
• Автоматический запуск двигателя каждые 2 часа
• Автоматический запуск двигателя в заранее заданное время каждые 24 часа
• Отслеживание запуска двигателя по сигналам с генератора или по шумам в
  бортовой сети
• Персональный код для доступа в салон автомобиля при утере ключа
• Силовой выход управления центральным замком автомобиля
• Силовой выход отпирания замка багажника
• Силовой выход управления аварийной сигнализацией (две цепи)
• Программирование типа электрореле блокировки
• Автоматическая постановка на охрану (программируемая функция)
• Звуковое предупреждение перед автоматической постановкой на охрану
• Автоматический возврат в режим охраны, если не была открыта дверь
• Звуковое предупреждение перед автоматическим возвратом в режим охраны
• Режим охраны без сигналов сирены
• Два универсальных программируемых канала управления дополнительными
  устройствами
• Возможность подключения отрицательных и положительных датчиков дверей
• Вход для отрицательного датчика багажника
• Запирание и отпирание замков дверей при запуске и остановке двигателя
• Возможность постановки на охрану с подтверждающими сигналами сирены и без
  них
• Предупреждение аварийной сигнализацией об открытой двери (программируемая
  функция)
• Режим «Паника» или JackStop
• Высокочувствительный двухуровневый датчик удара с регулировкой
  чувствительности
• Предупреждение о невыключенных габаритных огнях

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ АВТОСИГНАЛИЗАЦИИ

Виды тревожного сигнала:

Влияние на основное и дополнительное электрооборудование автомобиля

Способы управления

• Дистанционно радиочастотным передатчиком (брелоком) на частоте 433,92 Мгц
  ±0,2% при мощности не более 10 мВт
• От ключа зажигания
• Автоматически по сигналам от датчиков

Защита электрических цепей

Предохранителями. (Автомобильные предохранители замедленного действия в
соответствии со схемой подключения)

Сферы защиты

Прочие параметры

Элементы питания

* Примечание: В таблице приведено среднее значение. Срок службы
элемента питания брелока зависит от интенсивности пользования брелоком и
качества элемента питания, режимов работы брелока.

ВНИМАНИЕ! Применяйте только качественные элементы питания.
Применение элемента питания низкого качества может привести не только к
сокращению срока службы брелока, но и к его повреждению.

БРЕЛОК-КОММУНИКАТОР

ПОДГОТОВКА БРЕЛОКА-КОММУНИКАТОРА К РАБОТЕ

Перед использованием брелока необходимо привести его в рабочее состояние,
т.к. при транспортировке и хранении между контактом батареи питания и контактной
пластиной брелока устанавливается изоляционная прокладка, исключающая разряд
батареи до начала эксплуатации. Перед началом эксплуатации брелока удалите ее.
Для этого отведите фиксатор крышки батарейного отсека, нажмите на крышку и
выдвиньте ее в сторону, противоположную антенне. Выньте батарейку. Удалите
изоляционную прокладку между батарейкой и токосъемной пластиной. Установите
батарейку обратно, соблюдая полярность, указанную на дне батарейного отсека.
Закройте крышку батарейного отсека. Брелок готов к работе.

СИМВОЛЫ НА ДИСПЛЕЕ БРЕЛОКА-КОММУНИКАТОРА

Назначение кнопок брелока-коммуникатора

Пример обозначений:

I — быстрое (0,5 сек.) нажатие кнопки
I- — длительное (2 сек.) нажатие
кнопки
(I+II) — быстрое (0,5 сек.) одновременное нажатие кнопок (комбинация
кнопок)
(I+II)- — длительное (2 сек.) одновременное нажатие кнопок
(комбинация кнопок)

Установка времени на дисплее брелока-коммуникатора

Установка текущего времени требуется перед началом эксплуатации системы или
при смене батареи питания брелока. Выполните шаги в соответствии с приведённой
таблицей.

ВНИМАНИЕ! Установка точного времени является необходимым
условием для правильной работы автоматического запуска двигателя по таймеру.

Установка режимов брелока-коммуникатора, вибрационного звонка, вызова
владельца, стандарта отображения температуры «°F» или «°С»

Для установки требуемого режима работы брелока выполните шаги в соответствии
с приведённой таблицей.

Примечание: ШАГ 2 должен быть выполнен не позже 15 сек. после ШАГА
1.

Постановка на охрану [Кнопка (I)]

Закройте двери, капот, багажник. Кратковременно нажмите на кнопку I брелока.
Система перейдет в режим охраны, замки дверей запрутся, блокировка стартера
(зажигания) включится до тех пор, пока сигнализация не будет снята с режима
охраны.

Картинка с сайта: avtogsm.ru

При постановке на охрану:

Включение датчиков:

• Сразу после начала мигания СИД система начинает контролировать состояние
  дверей, капота, багажника, датчика вызова владельца автомобиля.
• Датчик удара включится через 30 сек. после постановки на охрану.

Примечание: Если при постановке в режим охраны Вы услышали три
сигнала брелока, а на дисплее в течение 5 сек. мигает изображение открытой двери
или багажника, то это значит, что в машине открыта дверь, капот/ багажник.
Датчик двери, капота/багажника будет немедленно принят под охрану при
восстановлении его работоспособности. Зона капота на дисплее не отображается
отдельно, датчик капота следует подключать к проводу датчика багажника.

Снятие с охраны [Кнопка (I)]

Когда система находится в режиме охраны, кратковременно нажмите на кнопку I
брелока. Система снимется с охраны, замки дверей отопрутся, блокировка стартера
(зажигания) отключится.

Картинка с сайта: avtogsm.ru

При снятии с охраны:

Запуск двигателя по команде с брелока [Кнопка (II)-]

Для запуска двигателя нажмите кнопку II брелока на 2 секунды. Система встанет
в режим охраны, замки дверей запрутся, двигатель автомобиля запустится. После
того как двигатель запустился, на дисплее брелока-коммуникатора появится
информация о времени, оставшемся до окончания работы двигателя в автоматическом
режиме. Время работы двигателя программируется и может составлять 15/25/45/5
минут (программируемая функция 2-4).

Для того чтобы начать движение на автомобиле. вам необходимо открыть дверь,
вставить ключ зажигания в замок и повернуть в положение «ВКЛ.». Для этого у Вас
есть 20 сек., по истечении этого времени система передаст управление на замок
зажигания, если Вы не включили зажигание, то двигатель будет остановлен. Если
запуск не произошел с первого раза, то система повторит попытку. Система
производит не более трех попыток запуска, после чего переходит в дежурный режим.
Если двигатель автомобиля не запустился после последней попытки, обратитесь на
сервисную станцию для диагностики Вашего автомобиля.

В момент запуска:

Система не начнет запуск двигателя, если:

• Включено зажигание
• Двигатель автомобиля уже запущен
• Открыта дверь или капот/багажник
• Не выполнен режим резервирования для автомобилей с механической
  трансмиссией

Картинка с сайта: avtogsm.ru

При удачном запуске:

Примечание: Если двигатель автомобиля запущен автоматически,
индикатор текущего времени показывает время, оставшееся до того момента, когда
двигатель будет остановлен. Время отображается в режиме обратного отсчёта.
Формат отображения времени в этом режиме: [ ХХ мин : XX сек.]

При автоматической остановке двигателя:

Открытие багажника [Кнопка (III)-]

Нажмите и удерживайте 2 сек. кнопку III брелока, после чего багажник
откроется. Если система находится в режиме охраны (двери заперты), то она
снимется с охраны, двери отопрутся, блокировка стартера отключится. Для
реализации этой функции необходимо наличие соленоида замка багажника,
подключенного к соответствующему выходу основного блока системы.

Картинка с сайта: avtogsm.ru

При открытии багажника:

Проверка состояния системы [Кнопка (IV)]

Если Вам необходимо проверить состояние системы, кратковременно нажмите
кнопку IV брелока-коммуникатора. Информация о состоянии системы будет показана
на дисплее брелока-коммуникатора, а также подтверждаться сигналами сирены и
аварийной сигнализации.

При проверке состояния системы:

При проверке состояния системы индикатор текущего времени показывает значение
температуры в салоне автомобиля. Температура может отображаться или в °F или °С
Температура в салоне автомобиля 10°С.

Картинка с сайта: avtogsm.ru

Повторное короткое нажатие кнопки IV брелока-коммуникатора в течение 6 секунд
после первого позволяет посмотреть информацию о напряжении аккумулятора
автомобиля в вольтах. Напряжение на аккумуляторе автомобиля 13,9В.

Картинка с сайта: avtogsm.ru

Режим «Паника» или JackStop™ (защита от захвата) [Кнопка (IV)-]

При нажатии кнопки N брелока на 2 сек. система войдет в режим «Паника» или в
режим JackStop™ (защита от захвата) — программируемая функция 1-4.. Если система
была снята с охраны, то она встанет в режим охраны, замки дверей запрутся.
Сирена будет звучать 90 сек., аварийная сигнализация — вспыхивать 90 сек. Режим
«Паника» останавливает режим автоматического запуска двигателя. По истечении 90
сек. система перейдет в режим охраны до тех пор, пока не будет снята с охраны
брелоком или режимом аварийного отключения. Режим «Паника» можно остановить
коротким нажатием кнопки I. Режимы «Паника» и JackStop™ используются в случае
опасности или при необходимости привлечь внимание к автомобилю.

При активации режимов «Паника» и JackStop™ :

Различия в алгоритмах «Паника» и JackStop™ (в зависимости от
выбранного значения программируемой функции 1-4):

ВНИМАНИЕ! Режим JackStop™ может использоваться только в
экстренных случаях. Он не является штатным постоянно используемым режимом СТСТС,
т.к. он предусматривает остановку двигателя во время движения.

При выборе того или иного режима проконсультируйтесь со специалистом.

Отключение сигналов сирены [Кнопка (I+II)]

Кратковременным одновременным нажатием кнопок I+II брелока можно включить или
выключить сигналы сирены. При этом сигналы брелока и сигналы аварийной
сигнализации будут работать как обычно. Индикацией включения сирены служит
наличие символа на дисплее брелока.

Картинка с сайта: avtogsm.ru

При включении сигналов сирены:

При выключении сигналов сирены:

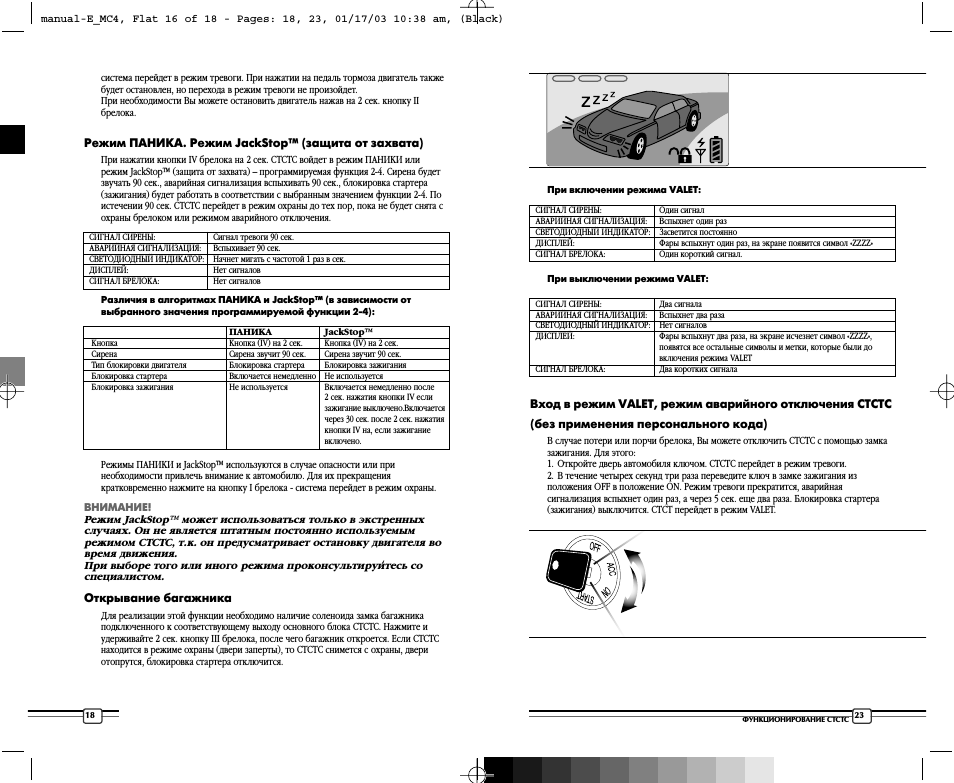

Режим VALET [Кнопка (I+III)]

Для отключения охранных функций системы и при передаче машины на сервисную
станцию для обслуживания, Вы можете воспользоваться режимом VALET. Для этого
кратковременно нажмите кнопки I+III брелока.

В режиме VALET можно управлять запиранием и отпиранием замков дверей. Для
запирания или отпирания замков кратковременно нажмите кнопку I.

Режим VALET отображается на дисплее символом

Для выхода из режима VALET, кратковременно нажмите кнопки I+III брелока

Картинка с сайта: avtogsm.ru

При включении режима VALET:

При выключении режима VALET:

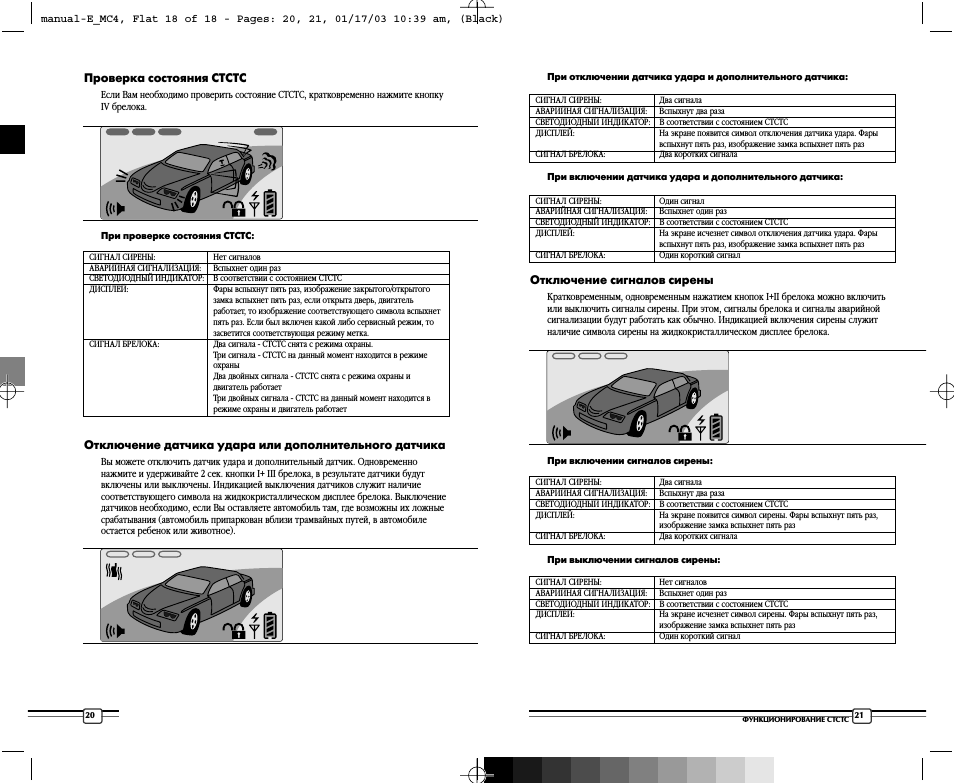

Отключение двухуровневого датчика удара [Кнопка (I+III)]

Вы можете отключить двухуровневый датчик удара. Одновременно нажмите и
удерживайте 2 сек. кнопки I+ III брелока, в результате датчики будут включены
или выключены. Индикацией отключения датчика служит символ на дисплее брелока. Выключение датчика необходимо, если Вы оставляете
автомобиль там, где возможны его ложные срабатывания (автомобиль припаркован
вблизи трамвайных путей, в автомобиле остается ребенок или животное).

Картинка с сайта: avtogsm.ru

При отключении датчика удара:

При включении датчика удара:

Датчик удара называется двухуровневым, потому что имеет два уровня
срабатывания от воздействия на автомобиль.

При слабом ударе система предупреждает 4 короткими сигналами сирены и 4
вспышками аварийной сигнализации. Брелок — коммуникатор подаёт короткий
тональный сигнал, на дисплее мигает символ удара по автомобилю. При сильном
воздействии система переходит в режим тревоги длительностью 30 секунд.

Управление центральным замком по включению и выключению зажигания [Кнопка
(I+IV)]

Кратковременным одновременным нажатием кнопок I+IV брелока можно включить или
выключить автоматическое управление центральным замком (ЦЗ) по включению и
выключению зажигания. Если функция включена, то замки дверей будут автоматически
заперты через 30 сек. после того как двигатель будет запущен и все двери,
капот/багажник будут закрыты. Отпирание замков происходит немедленно при
выключении зажигания. Индикацией включения функции служит наличие символа на дисплее брелока.

Картинка с сайта: avtogsm.ru

При включении функции управления ЦЗ от зажигания:

При выключении функции управления ЦЗ от зажигания:

Пассивная постановка в режим охраны [Кнопка (II+III)]

Функцию пассивной постановки можно включить/выключить кратковременным
нажатием кнопок II+III брелока. При включенной пассивной постановке система
автоматически встает в режим охраны через 30 сек. после закрытия последней двери
или после снятия с охраны брелоком. Система предупреждает о пассивной постановке
сигналами аварийной сигнализации и (или) сирены каждые 10 сек. Если в течение 30
сек. двери (капот/багажник) были открыты, то система встанет в режим охраны
через 30 сек. после закрытия дверей (капота/багажника).

Картинка с сайта: avtogsm.ru

При включении пассивной постановки:

При выключении пассивной постановки:

Установка таймера для автоматического запуска двигателя [Кнопка
(II+IV)]

Кратковременно нажмите кнопки II+IV брелока для включения или выключения
запуска двигателя по таймеру. Индикацией включения запуска двигателя по таймеру
служит наличие метки «TIMER» на дисплее брелока. В системе предусмотрено два
режима запуска двигателя по таймеру. Первый режим позволяет запускать двигатель
каждые сутки в заранее установленное время, второй режим позволяет запускать
двигатель периодически, каждые 2 часа для прогрева (или охлаждения салона в
странах с жарким климатом). Два режима не могут быть использованы одновременно,
тот режим который Вам необходим, может быть выбран программируемой функцией
2-3

Картинка с сайта: avtogsm.ru

Для автоматического запуска двигателя по таймеру в нужное время (24ч.)
необходимо выполнить резервирование этого режима. Для этого:

1. Нажмите кнопки II+IV и выключите метку «TIMER»
2. Выберите время запуска (см. таблицу)
3. Нажмите кнопки II+IV и выключите метку «TIMER»

Для того чтобы включить или выключить запуск двигателя по таймеру каждые 2
часа, кратковременно нажмите кнопки II+IV брелока. Установка времени запуска в
этом режиме не требуется, первый запуск двигателя произойдёт через 2 часа после
включения режима.

При включении запуска двигателя по таймеру:

При выключении запуска двигателя по таймеру:

Примечание: Автоматический запуск двигателя по таймеру через каждые
24 часа пригодится для ежедневного запуска двигателя в определенное время, если
Ваш автомобиль находится на стоянке вне зоны действия брелока.

ВНИМАНИЕ! Время запуска двигателя по таймеру 24 ч. может
сдвигаться до ±2 мин в сутки.

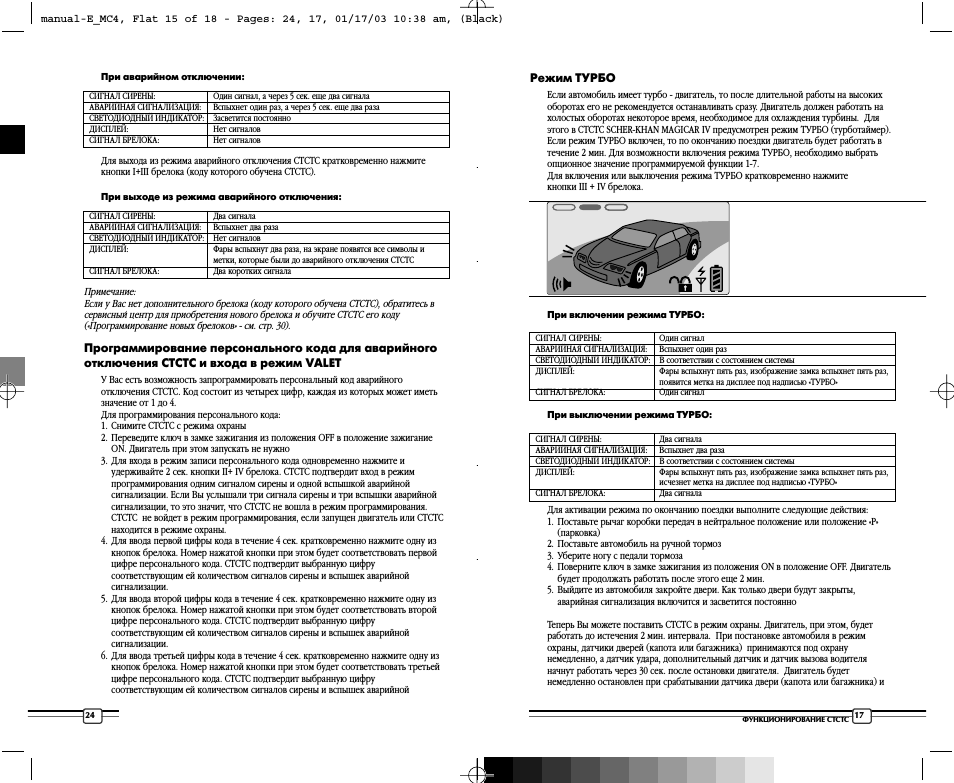

Режим «ТУРБО» [Кнопка (II+IV)]

Если автомобиль имеет Турбо — двигатель, то после длительной работы на
высоких оборотах его не рекомендуется останавливать сразу. Двигатель должен
работать на холостых оборотах некоторое время, необходимое для охлаждения
турбины. Для этого в системе SCHER-KHAN MAGICAR A предусмотрен режим ТУРБО
(турботаймер). Если режим ТУРБО включен, то по окончанию поездки двигатель будет
работать в течение 2 мин. Для включения или выключения режима ТУРБО
кратковременно нажмите кнопки III + IV брелока.

Картинка с сайта: avtogsm.ru

При включении режима ТУРБО:

При выключении режима ТУРБО:

Для активации режима по окончанию поездки выполните следующие действия:

1. Поставьте рычаг коробки передач в нейтральное положение или в положение
   «Р».
2. Поверните ключ в замке зажигания из положения ON в положение OFF.
   Двигатель будет продолжать работать после этого еще 2 мин.
3. Выйдите из автомобиля, закройте двери. Как только двери будут закрыты,
   аварийная сигнализация начнёт мигать

Теперь Вы можете поставить систему в режим охраны. Двигатель при этом будет
работать до истечения 2 мин. интервала. При постановке автомобиля в режим
охраны, датчики дверей, капота/багажника, датчик вызова водителя принимаются под
охрану немедленно, а датчик удара начнёт работать после остановки двигателя.
Двигатель будет немедленно остановлен при срабатывании датчика двери, капота/
багажника, и система перейдет в режим тревоги. При необходимости Вы можете
экстренно остановить двигатель, нажав на 2 сек. кнопку II брелока.

Управление дополнительным каналом 1 [Кнопка (II)]

Если в Вашем автомобиле установлены электромеханический замок капота,
дополнительный предпусковой обогреватель или другое сервисное оборудование, Вы
можете управлять работой этих устройств с помощью брелока. Для этого
кратковременно нажмите кнопку II брелока. На выходе дополнительного канала 1
процессорного блока появится короткий или длительный сигнал (программируемая
функция 2-5). Сигналы сирены и габаритных огней будут отличаться при управлении
дополнительным каналом в зависимости от состояния программируемой функции 2-5.
Если канал запрограммирован на длительный сигнал (Значение 4 программируемой
функции 2-5), то система будет подтверждать его включение и выключение сигналами
сирены и аварийной сигнализации. Если запрограммирован короткий сигнал на выходе
дополнительного канала, то система будет подтверждать только включение канала.
Дополнительный канал не работает в режиме VALET и в режиме тревоги.

Включение дополнительного канала:

Выключение дополнительного канала:

Примечание: Если запрограммирован короткий сигнал на выходе
дополнительного канала, то система будет подтверждать только включение канала
(программируемая функция 2-5)

Управление дополнительным каналом 2 [Кнопка (III)]

Если в Вашем автомобиле установлены электромеханический замок капота,
дополнительный предпусковой обогреватель или другое сервисное оборудование, Вы
можете управлять работой этих устройств с помощью брелока. Для этого
кратковременно нажмите кнопку III брелока. На выходе дополнительного канала 2
процессорного блока появится короткий или длительный сигнал (программируемая
функция 2-6). Сигналы сирены и габаритных огней будут отличаться при управлении
дополнительным каналом в зависимости от состояния программируемой функции 2-6.
Если канал запрограммирован на длительный сигнал (Значение 4 программируемой
функции 2-6), то система будет подтверждать его включение и выключение сигналами
сирены и аварийной сигнализации. Если запрограммирован короткий сигнал на выходе
дополнительного канала, то система будет подтверждать только включение
канала.

Дополнительный канал не работает в режиме VALET и в режиме тревоги.

Включение дополнительного канала:

Выключение дополнительного канала:

Примечание: Если запрограммирован короткий сигнал на выходе
дополнительного канала, то система будет подтверждать только включение канала
(программируемая функция 2-6)

Режим тревоги

Если в режиме охраны будет открыта дверь, капот/багажник, то система перейдет
в режим тревоги на 30 сек., сигналы аварийной сигнализации и сирены будут
длиться 30 сек. По окончании 30 сек. сигнализация вернется в режим охраны. Если
сработает зона тревоги датчика удара (сильное воздействие), то система перейдет
в режим тревоги на 15 сек., сигналы аварийной сигнализации и сирены будут
длиться 15 сек. По окончании 15 сек. система вернется в режим охраны. При
срабатывании зоны предупреждения датчика удара (слабое воздействие) система не
перейдет в режим тревоги, а лишь выдаст серию из четырёх коротких сигналов
сиреной и аварийной сигнализацией. Вы можете прекратить режим тревоги коротким
нажатием на кнопку I брелока. Замки при этом не отопрутся, и система перейдет из
режима тревоги в режим охраны.

В режиме тревоги:

Режим напоминания

Если брелок-коммуникатор получил сигнал тревоги по датчикам дверей, капота/
багажника, датчику удара, датчику вызова, и Вы этого не заметили сразу, то
брелок после передачи сигнала тревоги переходит в режим напоминания (короткими
звуковыми сигналами и индикацией зоны, которая вызвала режим тревоги). Для
прекращения режима напоминания и проверки состояния автомобиля кратковременно
нажмите кнопку IV брелока или кнопку I для выхода из режима охраны и отпирания
замков дверей.

В режиме напоминания:

Примечание: Брелок-коммуникатор не переходит в режим напоминания при
получении сигнала предупреждения от датчика удара (слабое воздействие)

Вызов владельца автомобиля

При необходимости вызова владельца автомобиля постучите твердым предметом
(монета, ключи и т.п.) вблизи датчика вызова. Светодиод датчика вызова вспыхнет
зелёным цветом. Функция вызова владельца автомобиля доступна сразу после
постановки в режим охраны.

Для прекращения сигналов брелока-коммуникатора нажмите на кнопку I брелока.
Для прекращения сигналов брелока-коммуникатора и проверки состояния автомобиля
кратковременно нажмите кнопку IV.

Картинка с сайта: avtogsm.ru

При вызове владельца автомобиля:

Доступ в автомобиль без брелока

Доступ в автомобиль без брелока может потребоваться в целом ряде случаев.
Например, при утере брелока, если в брелоке села батарея питания, если Вы
отдыхаете на пляже и не хотите брать с собой брелок (брелок и ключи закрыты в
машине). Система SCHER-KHAN MAGICAR A предоставляет такую возможность. Чтобы
доступ был разрешён только Вам, в системе применён персональный код, состоящий
из четырёх цифр. Значение каждой цифры кода может меняться от 1 до 9. Таким
образом, код может иметь значение от 1111 до 9999. Ввод кода и его запись
происходит через датчик вызова владельца автомобиля.

Запись персонального кода:

Для того чтобы Вы могли воспользоваться этой функцией, необходимо ввести в
память системы свой код. Для этого следует выполнить несколько шагов:

1. Включите зажигание
2. Откройте дверь
3. Стукните 10 раз по датчику вызова. Каждый раз светодиод в датчике будет
   вспыхивать зелёным цветом. Время между ударами должно быть меньше 1,5 сек.
4. Светодиод быстро замигает красным цветом, подтверждая тем самым выполнение
   предыдущего шага. Если светодиод не замигал красным, то начните с пункта 1
   снова.
5. Пока светодиод мигает, стукните по датчику вызова количество раз,
   соответствующее первой цифре кода. Через 1,5 сек. светодиод подтвердит
   выбранную цифру красными вспышками и начнёт мигать снова.
6. Пока светодиод мигает, стукните по датчику вызова количество раз,
   соответствующее второй цифре кода. Через 1,5 сек. светодиод подтвердит
   выбранную цифру красными вспышками и начнёт мигать снова.
7. Пока светодиод мигает, стукните по датчику вызова количество раз,
   соответствующее третьей цифре кода. Через 1,5 сек. светодиод подтвердит
   выбранную цифру красными вспышками и начнёт мигать снова.
8. Пока светодиод мигает, стукните по датчику вызова количество раз,
   соответствующее четвёртой цифре кода. Через 1,5 сек. светодиод подтвердит
   выбранную цифру красными вспышками.
9. В подтверждение выполнения программирования кода Вы услышите один сигнал
   сирены, аварийная сигнализация вспыхнет один раз.

Если на каком — то из шагов Вы ошиблись, то необходимо произвести запись
кода, начиная с пункта 1.

Ввод персонального кода:

1. Стукните 10 раз по датчику вызова. Каждый раз светодиод в датчике будет
   вспыхивать зелёным цветом. Время между ударами должно быть меньше 1,5 сек.
2. Светодиод быстро замигает красным цветом, подтверждая тем самым выполнение
   предыдущего шага. Если светодиод не замигал красным, то начните с пункта 1
   снова.
3. Пока светодиод мигает, стукните по датчику вызова количество раз,
   соответствующее первой цифре кода. Через 1,5 сек. светодиод подтвердит ввод
   первой цифры красными вспышками и начнёт мигать снова.
4. Пока светодиод мигает, стукните по датчику вызова количество раз,
   соответствующее второй цифре кода. Через 1,5 сек. светодиод подтвердит ввод
   второй цифры красными вспышками и начнёт мигать снова.
5. Пока светодиод мигает, стукните по датчику вызова количество раз,
   соответствующее третьей цифре кода. Через 1,5 сек. светодиод подтвердит ввод
   третьей цифры красными вспышками и начнёт мигать снова.
6. Пока светодиод мигает, стукните по датчику вызова количество раз,
   соответствующее четвёртой цифре кода. Через 1,5 сек. светодиод подтвердит ввод
   четвёртой цифры красными вспышками.
7. Если код введён корректно, то система снимется с режима охраны, замки
   дверей откроются, на брелок-коммуникатор придёт сигнал о снятии системы с
   охраны.

Если ввод кода произведён неверно, то на брелок придёт сигнал вызова
владельца, и необходимо будет повторить все действия, начиная с пункта 1.
Система допускает пять попыток ввода кода в течение 30 мин. Если код был введён
неверно, то его ввод блокируется на 24 часа или до тех пор, пока Вы не снимете
систему с охраны с помощью брелока.

Защита аккумулятора (предупреждение о невыключенных габаритах)

Система помогает защитить аккумулятор автомобиля от разряда. Если Вы забыли
выключить габаритные огни, то при постановке в режим охраны брелок-коммуникатор
подаст серию звуковых сигналов в течение 5 секунд. В это время на дисплее будут
мигать изображения замка и габаритных огней. Сигнал предупреждения будет
повторяться каждые 30 сек. три раза.

Блокировка стартера или зажигания

Система в режиме охраны не позволит завести двигатель автомобиля. При попытке
завести двигатель в режиме охраны система передаст сигнал тревоги на
брелок-коммуникатор. Тревога о включении зажигания будет отображаться миганием
габаритных огней на брелоке коммуникаторе, звуковым и вибрационным сигналом.
Режим работы блокировки двигателя выбирается при установке системы на сервисной
станции и зависит от значений двух программируемых функций 1-4 и 1-8. Подробно о
блокировании двигателя Вашего автомобиля можно узнать по месту установки
системы. При выборе блокировки стартера, система будет предохранять стартер
автомобиля от повторного включения, если двигатель запущен в автоматическом
режиме.

Предупреждение об открытой двери

Система предупреждает об открытой двери (программируемая функция 1-2). Когда
выбрано пользовательское значение функции, аварийная сигнализация мигает, если
дверь автомобиля открыта.

Защита радиоканала от перехвата кода

Система имеет специальную защиту передаваемых брелоком команд. При каждом
нажатии кнопки на брелоке системы кодовая посылка изменяется по специальному
алгоритму. Это сделано для защиты системы от перехвата кода и его подбора
(интеллектуального взлома системы охраны). Алгоритм защиты кода специально
разработан для системы SCHER-KHAN MAGICAR и является уникальным, не применяемым
ни в одной охранной системе других марок.

Защита двигателя в режиме автоматического запуска

Система в режиме автоматического запуска постоянно следит за работой
двигателя. Если двигатель остановился до окончания цикла прогрева (неисправность
двигателя или закончилось топливо), то не позже чем через 20 сек. процессорный
блок системы выключит зажигание. Повторный автоматический запуск двигателя будет
невозможен до устранения неисправности. Для автомобилей с механической коробкой
передач необходимо снова выполнить режим резервирования.

Регулировка чувствительности датчика удара

Вы можете настроить чувствительность датчика удара в зависимости от Ваших
требований. Для настройки чувствительности на датчике предусмотрен регулятор.
Поворот регулятора по часовой стрелке увеличивает чувствительность, а против
часовой — уменьшает, вплоть до выключения датчика. Проконсультируйтесь на
сервисной станции о месте расположения датчика удара, он должен быть легко
доступен для регулировки.

Регулировка чувствительности датчика вызова владельца

Вы можете настроить чувствительность датчика вызова владельца автомобиля в
зависимости от Ваших требований. Для настройки чувствительности на датчике
предусмотрен ступенчатый регулятор с тремя положениями. Крайнее левое положе

Лидеры:

Новинки:

-С

m a n u a l — E M C 4 , F l a t 1 1 o f 1 8

P a g e s : 2 8 , 1 3 , 0 1 / 1 7 / 0 3 1 0 : 3 8 a m , ( B l a c k )

При автоматической остановке двигателя:

СИГНАЛ СИРЕНЫ:

Два сигнала

аварийная

СИГНАЛИЗАЦИЯ:

Всп^

1

хнет два раза

светодиодный

ИНДИКАТОР:

В соответствии с состоянием СТСТС*

дисплей

:

Перестанет мигать изображение д^

1

ма в задней части автомобиля

и изображение батарейки

СИГНАЛ БРЕЛОКА:

Нет сигналов

*Автоматический запуск двигателя не изменяет состояние СТСТС.

Запуск двигателя по таймеру

Кратковременно нажмите кнопки П+ГУ брелока для включения или выключения
запуска двигателя по таймеру Индикацией включения запуска двигателя по таймеру
служит наличие метки на дисплее брелока под надписвю “Таймер“. Двигателв будет
запускатвся каждый раз через 2 или 24 часа (программируемая функция 2-2 —
см. стр. 33). При каждом запуске двигателв автомобиля будет работатв от 15 до 45
минут в зависимости от установленных функций и типа двигателя (“Руководство по
установке“ — см. стр. 36). Запуск по таймеру будет приостановлен, если не выполнен
режим резервирования, двигателв автомобиля запущен с помощвю ключа зажигания
или дистанционно. Для запуска двигателя по таймеру должна бытв выключена
программируемая функция 2-1 (см. стр. 33).

СИГНАЛ СИРЕНЫ:

Один сигнал

аварийная

СИГНАЛИЗАЦИЯ:

Всп^

1

хнет один раз

светодиодный

ИНДИКАТОР:

В соответствии с состоянием СТСТС

дисплей

:

Фары всп^

1

хнут пягв раз, изображение замка всп^

1

хнет пягв раз,

появится метка на дисплее под надписвю -Таймер»

СИГНАЛ БРЕЛОКА:

Один сигнал

При выключении запуска двигателя по таймеру:

СИГНАЛ СИРЕНЫ:

Два сигнала

аварийная

СИГНАЛИЗАЦИЯ:

Всп^

1

хнет два раза

светодиодный

ИНДИКАТОР:

В соответствии с состоянием СТСТС

дисплей

:

Фары всп^

1

хнут пягв раз, изображение замка всп^

1

хнет пягв раз,

исчезнет метка на дисплее под надписвю -Таймер»

СИГНАЛ БРЕЛОКА:

Два сигнала

Примечание:
Автоматический запуск двитателя по таймеру через каждые 24 часа притодится для

ежедневното запуска двитателя в определенное время, если Ваш автомобиль находится на

стоянке вне зоныз действия брелока.

=(28^

Пассивная постановка на охрану

Функцию пассивной постановки можно включитв/выключитв кратковременным
нажатием кнопок ГГ+Ш брелока. При включенной пассивной постановке СТСТС
автоматически встает в режим охраны через 30 сек. после закрытия последней двери
или после снятия СТСТС с охраны брелоком. СТСТС предупреждает о пассивной
постановке сигналами аварийной сигнализации и (или) сирены, каждые 10 сек. Если в

течение 30 сек. двери (капот или багажник) были открыты, то СТСТС встанет в
режим охраны через 30 сек. после закрытия дверей (капота или багажника).

СИГНАЛ СИРЕНЫ:

Один сигнал

аварийная

СИГНАЛИЗАЦИЯ:

Всп^

1

хнет один раз

светодиодный

ИНДИКАТОР:

В соответствии с состоянием СТСТС

дисплей

:

На экране появится метка в верхнем правом у^лу дисплея. Фары
всп^

1

хнут пятв раз. Изображение замка вспыхнет пятв раз

СИГНАЛ БРЕЛОКА:

Один короткий сигнал

При выключении пассивной постановки:

СИГНАЛ СИРЕНЫ:

Два сигнала

аварийная

СИГНАЛИЗАЦИЯ:

Всп^

1

хнут два раза

светодиодный

ИНДИКАТОР:

В соответствии с состоянием СТСТС

дисплей

:

На экране исчезнет метка в верхнем правом у^лу дисплея. Фары
всп^

1

хнут пятв раз. Изображение замка вспыхнет пятв раз

СИГНАЛ БРЕЛОКА:

Два коротких сигнала

^3

Поддержка зажигания

(постановка на охрану с работающим двигателем)

Этот режим может бытв включен толвко на автомобилях с автоматической
трансмиссией. По окончании поездки выполните следующие действия:

1. Переведите трансмиссию в положение «Р» (парковка)
2. Поставвте автомобилв на ручной тормоз
3. Уберите ногу с педали тормоза

4. Нажмите на 2 сек. кнопку II брелока
5. Поверните ключ в замке зажигания из положения ON в положение OFF, Двигателв

автомобиля будет продолжатв работатв

6. Выйдите из автомобиля, закройте двери (капот или багажник)

Теперв Вы можете поставитв СТСТС в режим охраны. Двигателв автомобиля, при
этом, будет работатв. Длителвноств его работы зависит от значения
программируемой функции, устанавливаемой переключателем DIP 2 (см. стр. 36
•Руководства по установке»). При постановке на охрану с работающим двигателем
датчики дверей (капота или багажника) принимаются под охрану немедленно.
Датчик удара, дополнителвный датчик и датчик вызова водителя начнут работатв
через 30 сек. после остановки двигателя. При необходимости Вы можете остановитв

ФУНкиИбНИРб^АНИЕ ётётё

H

l

F

-L 0^

m a n u a l — E M C 4 , F l a t 1 2 o f 1 8

P a g e s : 1 4 , 2 7 , 0 1 / 1 7 / 0 3 1 0 : 3 8 a m , ( B l a c k )

двигатель нажав на 2 сек. кнопку II брелока.

СИГНАЛ СИРЕНЫ:

Один сигнал

аварийная

СИГНАЛИЗАЦИЯ:

Всп

^Е

хнет один раз, далее засветится постоянно

светодиодный

ИНДИКАТОР:

Нет сигналов

дисплей

:

Фары всп

^Е

хнут пять раз. Изображение замка всп

^Е

хнет пять раз

СИГНАЛ БРЕЛОКА:

Один короткий сигнал

В режиме охраны с работающим двигателем: двигатель будет немедленно остановлен
при срабатывании датчика двери (капота или багажника) и система перейдет в
режим тревоги. При нажатии на педаль тормоза двигатель также будет остановлен,
но перехода в режим тревоги не произойдет

Снятие с охраны

Когда СТСТС находится в режиме охраны, кратковременно нажмите на кнопку I
брелока. СТСТС снимется с охраны, замки дверей отопрутся, блокировка стартера
(зажигания) отключится. Если используется функция приоритетного отпирания
двери водителя, то для отпирания всех дверей повторно нажмите на кнопку I
брелока в течение 5 сек.

СИГНАЛ СИРЕНЫ:

Два (три, четыре) сигнала*

аварийная

СИГНАЛИЗАЦИЯ:

Всп

^Е

хнет два (три, чет

^Е

ре) раза

светодиодный

ИНДИКАТОР:

Нет сигналов

дисплей

:

Фары автомобиля мигнут пять раз, изображение открытого
замка мигнет пять раз

СИГНАЛ БРЕЛОКА:

Два, три или чет^

1

ре коротких сигнала

Два сигнала: в режиме охраны машина оставалась в покое.
Три сигнала: в режиме охраны тревога была вызвана датчиком удара.
Четыре сигнала: в режиме охраны тревога была вызвана датчиками дверей (капота
или багажника).

При включенном режиме пассивной постановки на охрану, через 30 сек. после снятии
с охраны, СТСТС автоматически встанет на охрану с запиранием дверей или без
запирания дверей (программируемая функция 2-3).

программируется DIP-переключателем на процессорном блоке СТСТС. Если запуск не
произошел с первого раза, то система повторит попытку. СТСТС производит не более
трех попыток запуска, после чего переходит в дежурный режим. Если двигатель
автомобиля не запустился после последней попытки, обратитесь на сервисную
станцию для диагностики Вашего автомобиля.

В момент запуска:

СИГНАЛ СИРЕНЫ:

Один сигнал

аварийная

СИГНАЛИЗАЦИЯ:

Всп

^Е

хнет один раз

светодиодный

ИНДИКАТОР:

В соответствии с состоянием систем

^1

дисплей

:

Фары всп

^Е

хнут пять раз, изображение замка вспыхнет пять раз

СИГНАЛ БРЕЛОКА:

Один короткий сигнал

СТСТС не начнет запуск двигателя если:
° Включено зажигание
° Нажата педаль тормоза
° Машина не поставлена на ручной тормоз
° Двигатель автомобиля уже запущен
° Открыт капот, дверь, багажник
° Не выполнен режим резервирования для автомобилей с механической

трансмиссией

Информация о невозможности автоматического запуска на стр. 30.

^3

СИГНАЛ СИРЕНЫ:

Два сигнала

аварийная

СИГНАЛИЗАЦИЯ:

Всп

^Е

хнет два раза, далее засветится постоянно

светодиодный

ИНДИКАТОР:

В соответствии с состоянием систем

^1

дисплей

:

Фары всп

^Е

хнут пять раз, изображение замка вспыхнет пять раз,

появится изображение д

^Е

ма в задней части автомобиля, замигает

изображение батарейки*

СИГНАЛ БРЕЛОКА:

Три двойн

^Е

х сигнала

* Если двигатель автомобиля запущен автоматически, индикатор разряда батареи
показывает время оставшееся до того момента, когда двигатель будет остановлен.
Чем меньше это время, тем меньше темных секторов на символе батареи. По
показанию индикатора можно определить время работы с точностью от трех до
девяти минут, в зависимости от типа двигателя и времени прогрева.

Чтобы перевести управление зажиганием с СТСТС на ключ зажигания (для начала
движения), когда двигатель автомобиля запущен автоматически:

° Снимите автомобиль с режима охраны
° Откройте дверь, сядьте в автомобиль, вставьте ключ в замок зажигания и

поверните из положения OFF в положение ON

° Нажмите педаль тормоза и опустите рычаг стояночного тормоза. В этот момент

СТСТС передаст управление с процессорного блока на ключ зажигания

А^тбМАтИЧЕёкИи ЗАпУёк А^И

г

А

те

ЛЯ

^2Т)=

Автоматический запуск двигате, Режим резервирования, Внимание

Запуск двигателя по команде с брелока, Режим свободные руки, Режим тревоги, Ни ^3 Чат поддержки

• Изображение
• Текст

-С

m a n u a l — E M C 4 , F l a t 1 3 o f 1 8

P a g e s : 2 6 , 1 5 , 0 1 / 1 7 / 0 3 1 0 : 3 8 a m , ( B l a c k )

АВТОМАТИЧЕСКИЙ ЗАПУСК ДВИГАТЕ

В СТСТС SCHER-KHAN MAGICAR IV предусмотрен режим автоматического запуска
двигателя. Для реализации этой функции необходимо, чтобы двигателв автомобиля
был оборудован системой впрыска топлива или автоматическим карбюратором без
ручного привода дросселвной заслонки. Автоматический запуск двигателя может
бытв осуществлен по команде с брелока, по таймеру, от температурного датчика или
внешнего устройства сигналом на соответствующем входе процессорного блока
СТСТС.
Если автомобилв имеет механическую трансмиссию, то для автоматического запуска
двигателя в СТСТС предусмотрен режим резервирования (см. ниже). Если автомобилв
оборудован автоматической трансмиссией, то выполнятв режим резервирования не
нужно. Исключение составляют автомобили с автоматической трансмиссией, в
которых возможно вращение стартера с включенной передачей.

Режим резервирования

Режим резервирования исключает возможноств автоматического запуска двигателя,
если рычаг ручной коробки передач не установлен в нейтра^вное положение. Для
выполнения резервирования (подготовки автомобиля к последующему
автоматическому запуску двигателя) выполните следующие действия:

1. По окончанию поездки, не выключая двигателв, установите рычаг коробки передач

в нейтра^вное положение

2. Поставвте автомобилв на ручной тормоз
3. Уберите ногу с педали тормоза
4. Вытащите ключ из замка зажигания (в положении OFF). Двигателв будет

продолжатв работатв

5. Откройте дверв и выйдите из автомобиля. Закройте дверв. Двигателв заглохнет

Открытие двери после выполнения пятого пункта сделает невозможным
автоматический запуск двигателя. Диагностика причин его невыполнения описана
ниже.
Если не будет выполнен хотя бы один шаг из вышеприведенного алгоритма, то
режима резервирования не будет и автоматический запуск двигателя не произойдет

ВНИМАНИЕ!

Перед выходом из автомобиля закроете люк и стекла.
Не оставляете в автомобиле людеЛ и животных при выполнении
режима резервирования.
Не выполняете автоматические запуск двигателя, если в

автомобиле находятся люди или животные.
Оставляете рычаг коробки передач всегда в неЛтральном
положении.

Не используЛте автоматические запуск двигателя на

автомобилях с открытым верхом.

Запуск двигателя по команде с брелока

Для запуска двигателя нажмите кнопку II брелока на 2 секунды. Двигателв
автомобиля запустится и будет работатв 15 или 25 минут для бензинового двигателя
и 25 или 45 минут для дизелвного двигателя. Время работы двигателя

=(26^

Режим свободные руки

ВНИМАНИЕ:

Режим СВОБОДНЬТЕ РУКИ работает только при использовании

брелока-коммуникатора с жидкокристаллическим дисплеем, при

использовании опционных брелоков без дисплея этот режим
недоступен.

При нажатии кнопки I брелока-коммуникатора на 2 сек. можно включитв или
выключитв режим СВОБОДНЫЕ РУКИ. Когда режим СВОБОДНЫЕ РУКИ включен,
СТСТС автоматически встает в режим охраны при Вашем удалении от автомобиля с
брелоком-коммуникатором на дистанцию 5-15 м.* СТСТС автоматически снимется с
режима охраны при Вашем приближении с брелоком-коммуникатором на дистанцию
5-15 м.* Постановка/снятие режима охраны будет сопровождатвся мелодичным
сигналом брелока-коммуникатора. Применяйте режим СВОБОДНЫЕ РУКИ при
необходимости. Режим СВОБОД

ны

Е РУКИ не рекомендуется включатв постоянно,

это приводит к ускоренному разряду батареи.

* Дистанция от блока до брелока-коммуникатора, при которой система принимает
решение о постановке или снятии режима охраны колеблется и зависит от ряда
объективных причин: взаимного расположения антенн брелока-коммуникатора и
антенного блока, наличия металлических предметов вблизи антенн, от радиопомех I
эфире, погоды и т, п. _

При включении режима СВОБОДНЫЕ РУКИ:

СИГНАЛ СИРЕНЫ:

Один сигнал

АВАРИЙНАЯ СИГНАЛИЗАЦИЯ:Всп^

1

хнет один раз

СВЕТОДИОДНЫЙ ИНДИКАТОР:

В соответствии с состоянием СТСТС

ДИСПЛЕЙ:

На экране появится метка в верхнем левом углу дисплея. Фары
всп^

1

хнут пять раз, изображение замка всп^инет пятв раз

СИГНАЛ БРЕЛОКА:

Один короткий сигнал

При выключении режима СВОБОДНЫЕ РУКИ:

СИГНАЛ СИРЕНЫ:

Два сигнала

АВАРИЙНАЯ СИГНАЛИЗАЦИЯ:Всп^

1

хнут два раза

СВЕТОДИОДНЫЙ ИНДИКАТОР:

В соответствии с состоянием СТСТС

ДИСПЛЕЙ:

На экране исчезнет метка в верхнем левом углу дисплея. Фары
всп^

1

хнут пятв раз, изображение замка всп^

1

хнет пятв раз

СИГНАЛ БРЕЛОКА:

Два коротких сигнала

Режим тревоги

Если в режиме охраны будет открыта дверв, (капот или багажник), сработает зона

тревоги датчика удара или дополнителвного датчика (силвное воздействие), то

ФУНкНИбНИРб^АНИЕ ётётё

ни

^3

-C 0^

m a n u a l — E M C 4 , F l a t 1 4 o f 1 8

P a g e s : 1 6 , 2 5 , 0 1 / 1 7 / 0 3 1 0 : 3 8 a m , ( B l a c k )

СТСТС перейдет в режим тревоги на 30 сек. Сигналы аварийной сигнализации и
сирены будут длитвся 30 сек. По окончании 30 сек. СТСТС вернется в режим охраны.
При срабатывании зоны предупреждения датчика удара или дополнителвного
датчика (слабое воздействие)

с

Т

с

ТС не перейдет в режим тревоги, а лишв выдаст

серию коротких сигналов сиреной и аварийной сигнализацией. Вы можете
прекратитв режим тревоги коротким нажатием на кнопку I брелока. Замки, при этом,
не отопрутся, и СТСТс перейдет из режима тревоги в режим охраны.

СИГНАЛ СИРЕНЫ:

Сигнал тревоги 30 сек.

АВАРИЙНАЯ СИГНАЛИЗАЦИЯ:Всп^

1

хивает 30 сек.

СВЕТОДИОДНЫЙ ИНДИКАТОР:Начнет мигать с частотой 1 раз в секунду
ДИСПЛЕЙ:

Изображения мигают в зависимости от причин

^1

тревоги.

СИГНАЛ БРЕЛОКА:

Прерывистый сигнал в течение 30 сек. Далее короткие сигнала: 1
раз каждые 2 сек. (режим напоминания)

Режим напоминания

Если брелок-коммуникатор получил сигнал тревоги, и Вы этого не заметили сразу, то
брелок после передачи сигнала тревоги переходит в режим напоминания (короткими
звуковыми сигналами и индикацией зоны, которая вызвала режим тревоги). Для
прекращения режима напоминания и проверки состояния автомобиля
кратковременно нажмите кнопку ГС брелока или кнопку I для выхода из режима
охраны и отпирания замков дверей.

СИГНАЛ СИРЕНЫ:

Нет сигналов

АВАРИЙНАЯ СИГНАЛИЗАЦИЯ:Нет сигналов
СВЕТОДИОДНЫЙ ИНДИКАТОР:Мигает с частотой 1 раз в секунду
ДИСПЛЕЙ:

Изображения мигают в зависимости от причин

^1

тревоги.

СИГНАЛ БРЕЛОКА:

Короткие сигнал^! 1 раз кажд^

1

е 2 сек.

Примечание:
Брелок-коммуникатор не переходит в режим напоминания при получении ситнала тревоти

от датчика удара или дополнительното датчика.

сигнализации.

7. Для ввода четвертой цифры кода в течение 4 сек. кратковременно нажмите одну

из кнопок брелока. Номер нажатой кнопки при этом будет соответствоватв
четвертой цифре персоналвного кода. СТСТС подтвердит выбранную цифру
соответствующим ей количеством сигналов сирены и вспышек аварийной
сигнализации.

После ввода четвертой цифры персоналвного кода СТСТС выйдет из режима
программирования. В подтверждение выхода из режима программирования СТСТС
подаст два сигнала сирены и аварийной сигнализации.

ВНИМАНИЕ!

Запомните код аварийного отключения системы. После ввода
кода его можно только изменить. Вернуться к аварийному
снятию СТСТС без применения персонального кода будет нельзя.

Режим аварийного отключения СТСТС и вход в режим VALET

(с применением персонального кода)

в случае потери или порчи брелока, Вы можете отключитв СТСТС с помощвю замка
зажигания с применением персоналвного кода.
Для этого:

1. Откройте дверв автомобиля ключом, СТСТС тут же перейдет в режим тревоги.
2. В течение четырех секунд три раза переведите ключ в замке зажигания из

положения OFF в положение зажигание ON. Режим тревоги прекратится

3. В течение четырех секунд переведите ключ в замке зажигания из положения OFF в

положение зажигание ON количество раз соответствующее первой цифре
персоналвного кода. По истечении 4 сек. аварийная сигнализация вспыхнет один
раз, подтверждая тем самым готовноств системы к вводу второй цифры
персоналвного кода

4. В течение четырех секунд переведите ключ в замке зажигания из положения OFF в

положение зажигание ON количество раз соответствующее второй цифре
персоналвного кода. По истечении 4 сек. аварийная сигнализация вспыхнет один
раз, подтверждая тем самым готовноств системы к вводу третьей цифры
персоналвного кода

5. В течение четырех секунд переведите ключ в замке зажигания из положения OFF в

положение зажигание ON количество раз соответствующее третвей цифре
персоналвного кода. По истечении 4 сек. аварийная сигнализация вспыхнет один
раз, подтверждая тем самым готовноств системы к вводу четвертой цифры
персоналвного кода

6. В течение четырех секунд после вспышки аварийной сигнализации переведите

ключ в замке зажигания из положения OFF в положение зажигание ON
количество раз соответствующее четвертой цифре персоналвного кода. По
истечении 4 сек. аварийная сигнализация вспыхнет два раза, подтверждая тем
самым ввод четвертой цифры кода.

Если код был введен корректно, то блокировка стартера (зажигания) выключится.
СТСТС перейдет в режим VALET Если код был введен не корректно, то СТСТС
вернется в режим тревоги.

ВНИМАНИЕ!

Если код аварийного отключения СТСТС дважды введен
некорректно, то СТСТС запретит ввод кода в течение следующих

30 мин.

îVHkUHôHHPôÇAHHE ëTëTë

I

25

?

-С 0^

m a n u a l — E M C 4 , F l a t 1 5 o f 1 8

P a g e s : 2 4 , 1 7 , 0 1 / 1 7 / 0 3 1 0 : 3 8 a m , ( B l a c k )

При аварийном отключении:

СИГНАЛ СИРЕНЫ:

Один сигнал, а через 5 сек. еще два сигнала

аварийная

СИГНАЛИЗАЦИЯ:

Всп^

1

хнет один раз, а через 5 сек. еще два раза

светодиодный

ИНДИКАТОР:

Засветится постоянно

дисплей

:

Нет сигналов

СИГНАЛ БРЕЛОКА:

Нет сигналов

Для выхода из режима аварийного отключения СТСТС кратковременно нажмите
кнопки 1+Ш брелока (коду которого обучена СТСТС).

При выходе из режима аварийного отключения:

СИГНАЛ СИРЕНЫ:

Два сигнала

аварийная

СИГНАЛИЗАЦИЯ:

Всп^

1

хнет два раза

светодиодный

ИНДИКАТОР:

Нет сигналов

дисплей

:

Фары всп^

1

хнут два раза, на экране появятся все символа: и

метки, которые были до аварийного отключения СТСТС

СИГНАЛ БРЕЛОКА:

Два коротких сигнала

Примечание:

Если у Вас нет дополнительного брелока (коду которого обучена СТСТС), обратитесь I

сервисный центр для приобретения нового брелока и обучите СТСТС его коду
(Программирование новых брелоков- — см. стр. 30).

Программирование персонального кода для аварийного
отключения СТСТС и входа в режим VALET

У Вас еств возможноств запрограммироватв персоналвный код аварийного
отключения СТСТС. Код состоит из четырех цифр, каждая из которых может иметв
значение от 1 до 4.
Для программирования персоналвного кода:

1. Снимите СТСТС с режима охраны
2. Переведите ключ в замке зажигания из положения OFF в положение зажигание

ON. Двигателв при этом запускатв не нужно

3. Для входа в режим записи персоналвного кода одновременно нажмите и

удерживайте 2 сек. кнопки II+ IV брелока. СТСТС подтвердит вход в режим
программирования одним сигналом сирены и одной вспышкой аварийной
сигнализации. Если Вы услышали три сигнала сирены и три вспышки аварийной
сигнализации, то это значит, что СТСТС не вошла в режим программирования.
СТСТС не войдет в режим программирования, если запущен двигателв или СТСТС
находится в режиме охраны.

4. Для ввода первой цифры кода в течение 4 сек. кратковременно нажмите одну из

кнопок брелока. Номер нажатой кнопки при этом будет соответствоватв первой
цифре персоналвного кода. СТСТС подтвердит выбранную цифру
соответствующим ей количеством сигналов сирены и вспышек аварийной
сигнализации.

5. Для ввода второй цифры кода в течение 4 сек. кратковременно нажмите одну из

кнопок брелока. Номер нажатой кнопки при этом будет соответствоватв второй
цифре персоналвного кода. СТСТС подтвердит выбранную цифру
соответствующим ей количеством сигналов сирены и вспышек аварийной
сигнализации.

6. Для ввода третвей цифры кода в течение 4 сек. кратковременно нажмите одну из

кнопок брелока. Номер нажатой кнопки при этом будет соответствоватв третвей
цифре персоналвного кода. СТСТС подтвердит выбранную цифру
соответствующим ей количеством сигналов сирены и вспышек аварийной

=(24^

Режим ТУРБО

Если автомобили имеет турбо — двигателв, то после длителвной работы на высоких
оборотах его не рекомендуется останавливатв сразу Двигателв должен работатв на
холостых оборотах некоторое время, необходимое для охлаждения турбины. Для
этого в СТСТС SCHER-KHAN MAGICAR ГУ предусмотрен режим ТУРБО (турботаймер).
Если режим ТУРБО включен, то по окончанию поездки двигателв будет работатв в
течение 2 мин. Для возможности включения режима ТУРБО, необходимо выбратв
опционное значение программируемой функции 1-7.
Для включения или выключения режима ТУРБО кратковременно нажмите
кнопки ГГГ + IV брелока.

При включении режима ТУРБО:

СИГНАЛ СИРЕНЫ:

Один сигнал

аварийная

СИГНАЛИЗАЦИЯ:

Всп^

1

хнет один раз

светодиодный

ИНДИКАТОР:

В соответствии с состоянием систем

^1

дисплей

:

Фары всп^

1

хну’т пять раз, изображение замка вспыхнет пять раз,

появится метка на дисплее под надписвю -ТУРБО-

СИГНАЛ БРЕЛОКА:

Один сигнал

При выключении режима ТУРБО:

СИГНАЛ СИРЕНЫ:

Два сигнала

аварийная

СИГНАЛИЗАЦИЯ:

Всп^

1

хнет два раза

светодиодный

ИНДИКАТОР:

В соответствии с состоянием систем

^1

дисплей

:

Фары всп^

1

хну’т пятв раз, изображение замка вспыхнет пятв раз,

исчезнет метка на дисплее под надписвю -ТУРБО-

СИГНАЛ БРЕЛОКА:

Два сигнала

Для активации режима по окончанию поездки выполните следующие действия:

1. Поставвте рычаг коробки передач в нейтра^вное положение или положение

(парковка)

2. Поставвте автомобилв на ручной тормоз
3. Уберите ногу с педали тормоза
4. Поверните ключ в замке зажигания из положения ON в положение OFF, Двигателв

будет продолжатв работатв после этого еще 2 мин.

5. Выйдите из автомобиля закройте двери. Как толвко двери будут закрыты,

аварийная сигнализация включится и засветится постоянно

Теперв Вы можете поставитв СТСТС в режим охраны. Двигателв, при этом, будет
работатв до истечения 2 мин. интервала. При постановке автомобиля в режим
охраны, датчики дверей (капота или багажника) принимаются под охрану
немедленно, а датчик удара, дополнителвный датчик и датчик вызова водителя
начнут работатв через 30 сек. после остановки двигателя. Двигателв будет
немедленно остановлен при срабатывании датчика двери (капота или багажника) и

îVHkUHôHHPôÇAHHE ëTëTë

H

l

F

-С 0^

m a n u a l — E M C 4 , F l a t 1 6 o f 1 8

P a g e s : 1 8 , 2 3 , 0 1 / 1 7 / 0 3 1 0 : 3 8 a m , ( B l a c k )

система перейдет в режим тревоги. При нажатии на педалв тормоза двигателв также
будет остановлен, но перехода в режим тревоги не произойдет
При необходимости Вы можете остановитв двигателв нажав на 2 сек. кнопку 11
брелока.

Режим ПАНИКА. Режим JackStop™ (защита от захвата)

При нажатии кнопки IV брелока на 2 сек. СТСТС войдет в режим ПАНИКИ или
режим JackStop™ (защита от захвата) — программируемая функция 2-4. Сирена будет
звучатв 90 сек., аварийная сигнализация вспыхиватв 90 сек., блокировка стартера
(зажигания) будет работатв в соответствии с выбранным значением функции 2-4. По
истечении 90 сек. СТСТС перейдет в режим охраны до тех пор, пока не будет снята с
охраны брелоком или режимом аварийного отключения.

СИГНАЛ СИРЕНЫ:

Сигнал тревоги 90 сек.

АВАРИЙНАЯ СИГНАЛИЗАЦИЯ:Всп^

1

хивает 90 сек.

СВЕТОДИОДНЫЙ ИНДИКАТОР:Начнет мигать с частотой 1 раз в сек.
ДИСПЛЕЙ:

Нет сигналов

СИГНАЛ БРЕЛОКА:

Нет сигналов

Различия в алгоритмах ПАНИКА и JackStop™ (в зависимости от
выбранного значения программируемой функции 2-4):

ПАНИКА

.1аек81ор™

Кнопка

Кнопка (ГУ) на 2 сек.

Кнопка ОУ) на 2 сек.

Сирена

Сирена звучит 90 сек.

Сирена звучит 90 сек.

Тип блокировки двигателя

Блокировка стартера

Блокировка зажигания

Блокировка стартера

Включается немедленно Не используется

Блокировка зажигания

Не используется

Включается немедленно после

2 сек. нажатия кнопки IV если
зажигание выключено.Включается

через 30 сек. после 2 сек. нажатия
кнопки IV на, если зажигание
включено.

Режимы ПАНИКИ и JackStop™ исполвзуются в случае опасности или при
необходимости привлечв внимание к автомобилю. Для их прекращения
кратковременно нажмите на кнопку I брелока — система перейдет в режим охраны.

ВНИМАНИЕ!

Режим JackStop™ может использоваться только в экстренных

случаях. Он не является штатным постоянно используемым

режимом СТСТС, т.к. он предусматривает остановку двигателя во

время движения.
При выборе того или иного режима проконсультируйтесь со
специалистом.

Открывание багажника

Для реализации этой функции необходимо наличие соленоида замка багажника
подключенного к соответствующему выходу основного блока СТСТС. Нажмите и
удерживайте 2 сек. кнопку III брелока, после чего багажник откроется. Если СТСТС
находится в режиме охраны (двери заперты), то СТСТС снимется с охраны, двери
отопрутся, блокировка стартера отключится.

При включении режима VALET:

СИГНАЛ СИРЕНЫ:

Один сигнал

АВАРИЙНАЯ СИГНАЛИЗАЦИЯ:Всп^

1

хнет один раз

СВЕТОДИОДНЫЙ ИНДИКАТОР:Засветится постоянно
ДИСПЛЕЙ:

Фары всп^

1

хнут один раз, на экране появится символ ■ZZZZ■

СИГНАЛ БРЕЛОКА:

Один короткий сигнал.

При выключении режима VALET:

СИГНАЛ СИРЕНЫ:

Два сигнала

АВАРИЙНАЯ СИГНАЛИЗАЦИЯ:Bcn^ixHCT два раза
СВЕТОДИОДНЫЙ ИНДИКАТОР:Нет сигналов
ДИСПЛЕЙ:

Фары всп^

1

хнут два раза, на экране исчезнет символ «ZZZZ»,

появятся все остальн^

1

е символ

^1

и метки, которые были до

включения режима VALET

СИГНАЛ БРЕЛОКА:

Два коротких сигнала

Вход в режим VALET, режим аварийного отключения СТСТС

(без применения персонального кода)

в случае потери или порчи брелока, Вы можете отключитв СТСТС с помощвю замка
зажигания. Для этого:

1. Откройте дверв автомобиля ключом. СТСТС перейдет в режим тревоги.
2. В течение четырех секунд три раза переведите ключ в замке зажигания из

положения OFF в положение O

n

. Режим тревоги прекратится, аварийная

сигнализация вспыхнет один раз, а через 5 сек. еще два раза. Блокировка стартера
(зажигания) выключится. СТСТ перейдет в режим VALET

îVHkUHôHHPôÇAHHE ëTëTë

-С

m a n u a l — E M C 4 , F l a t 1 7 o f 1 8

P a g e s : 2 2 , 1 9 , 0 1 / 1 7 / 0 3 1 0 : 3 8 a m , ( B l a c k )

Управление сервисными устройствами с помощью
дополнительных каналов

Если в Вашем автомобиле установлены электромеханический замок капота,
дополнителвный предпусковой обогреватели или другое сервисное оборудование, Вы
можете управлятв работой этих устройств с помощвю брелока. Для этого,
кратковременно нажмите кнопку II или кнопку Ш брелока. На соответствующем
выходе дополнителвного канала процессорного блока появится короткий или
длителвный сигнал (программируемые функции 2-6 и 2-7). Сигналы сирены и
габаритных огней будут отличатвся при управлении дополнителвными каналами в
зависимости от состояния программируемых функций 2-6 или 2-7. Если
программируемая функция 2-6 или 2-7 запрограммирована на длителвный сигнал на
управляемом канале, то СТСТС будет подтверждатв его включение и выключение
сигналами сирены и аварийной сигнализации. Если запрограммирован короткий
сигнал на выходе дополнителвного канала, то СТСТС будет подтверждатв толвко
включение канала.

Включение дополнительного канала:

СИГНАЛ СИРЕНЫ:

Один сигнал

аварийная

СИГНАЛИЗАЦИЯ:

Всп^

1

хнет один раз

светодиодный

ИНДИКАТОР:

В соответствии с состоянием СТСТС

дисплей

:

Фары всп^

1

хнут пять раз, изображение замка всп^

1

хнет пять раз

СИГНАЛ БРЕЛОКА:

Один короткий сигнал

Выключение дополнительного канала *:

СИГНАЛ СИРЕНЫ:

Два сигнала

аварийная

СИГНАЛИЗАЦИЯ:

Всп^

1

хнут два раза

светодиодный

ИНДИКАТОР:

В соответствии с состоянием СТСТС

дисплей

:

Фары всп^

1

хнут пятв раз, изображение замка всп^

1

хнет пятв раз

СИГНАЛ БРЕЛОКА:

Два коротких сигнала

* Если запрограммирован короткий сигнал на выходе дополнителвного канала, то
СТСТС будет подтверждатв толвко включение канала (программируемые функции
2-6, 2-7 — см. стр. 33)

Примечание:

Об использовании дополнительных каналов и о ре:жимах их работы на Вашем автомобиле

необходимо проконсультироваться в установочном центре.

Примечание:

Дополнительные каналы не работают в ре:жиме VALET и в ре:жиме тревоти.

Режим VALET (включение с брелока)

Для отключения охранных функций СТСТС и при передаче машины на сервисную
станцию для обслуживания, Вы можете восполвзоватвся режимом VALET Для этого,
кратковременно нажмите кнопки I+III брелока.
В режиме VALET можно управлятв запиранием и отпиранием замков дверей. Для
запирания или отпирания замков кратковременно нажмите кнопку I.

При открывании багажника:

СИГНАЛ СИРЕНЫ:

Два сигнала

аварийная

СИГНАЛИЗАЦИЯ:

Всп^

1

хнет два раза

светодиодный

ИНДИКАТОР:

Нет сигналов

дисплей

:

Изображение открытой крышки багажника мигнет пятв раз,
изображение открытого замка мигнет пятв раз

СИГНАЛ БРЕЛОКА:

Два коротких сигнала

Вызов владельца автомобиля

При необходимости вызова владелвца автомобиля, постучите твердым предметом
(монета, ключи и т.п.) вблизи датчика вызова. Функция вызова владелвца автомобиля
доступна через 30 сек. после постановки в режим охраны.
Для прекращения сигналов брелока-коммуникатора нажмите на кнопку I брелока.
Для прекращения сигналов брелока-коммуникатора и проверки состояния
автомобиля кратковременно нажмите кнопку ГС.

^3

При вызове владельца автомобиля:

СИГНАЛ СИРЕНЫ:

Нет сигналов

аварийная

СИГНАЛИЗАЦИЯ:

Нет сигналов

светодиодный

ИНДИКАТОР:

Постоянное свечение 3 сек.

дисплей

:

Символ телефонной трубки в правой части лобового стекла

СИГНАЛ БРЕЛОКА:

Четыре трех секундных сигнала с меняющейся тональностью

-С 0^

m a n u a l — E M C 4 , F l a t 1 8 o f 1 8

P a g e s : 2 0 , 2 1 , 0 1 / 1 7 / 0 3 1 0 : 3 9 a m , ( B l a c k )

Проверка состояния СТСТС

Если Вам необходимо проверить состояние СТСТС, кратковременно нажмите кнопку
IV брелока.

СИГНАЛ СИРЕНЫ:

Нет сигналов

АВАРИЙНАЯ СИГНАЛИЗАЦИЯ:Всп^

1

хнет один раз

СВЕТОДИОДНЫЙ ИНДИКАТОР:В соответствии с состоянием СТСТС
ДИСПЛЕЙ:

Фары всп^

1

хнут пять раз, изображение закрытого/открытого

замка всп^инет пять раз, если открыта дверь, двигатель
работает, то изображение соответствующего символа вспыхнет
пять раз. Если был включен какой либо сервисный режим, то
засветится соответствующая режиму метка.

СИГНАЛ БРЕЛОКА:

Два сигнала — СТСТС снята с режима охрана:.
Три сигнала — СТСТС на данн^:й момент находится в режиме
охраны
Два двойник сигнала — СТСТС снята с режима охрана: и
двигатель работает
Три двойных сигнала — СТСТС на данный момент находится в
режиме охраны и двигатель работает

Отключение датчика удара или дополнительного датчика

Вы можете отключить датчик удара и дополнительный датчик. Одновременно
нажмите и удерживайте 2 сек. кнопки 1+ III брелока, в результате датчики будут
включены или выключены. Индикацией выключения датчиков служит наличие
соответствующего символа на жидкокристаллическом дисплее брелока. Выключение
датчиков необходимо, если Вы оставляете автомобиль там, где возможны их ложные
срабатывания (автомобиль припаркован вблизи трамвайных путей, в автомобиле
остается ребенок или животное).

При отключении датчика удара и дополнительного датчика:

СИГНАЛ СИРЕНЫ:

Два сигнала

АВАРИЙНАЯ СИГНАЛИЗАЦИЯ:Всп^

1

хнут два раза

СВЕТОДИОДНЫЙ ИНДИКАТОР:

В соответствии с состоянием СТСТС

ДИСПЛЕЙ:

На экране появится символ отключения датчика удара. Фары
всп^

1

хнут пять раз, изображение замка всп^

1

хнет пять раз

СИГНАЛ БРЕЛОКА:

Два коротких сигнала

При включении датчика удара и дополнительного датчика:

СИГНАЛ СИРЕНЫ:

Один сигнал

АВАРИЙНАЯ СИГНАЛИЗАЦИЯ:Всп^

1

хнет один раз

СВЕТОДИОДНЫЙ ИНДИКАТОР:

В соответствии с состоянием СТСТС

ДИСПЛЕЙ:

На экране исчезнет символ отключения датчика удара. Фары
всп^

1

хнут пять раз, изображение замка всп^

1

хнет пять раз

СИГНАЛ БРЕЛОКА:

Один короткий сигнал

Отключение сигналов сирены

Кратковременным, одновременным нажатием кнопок I+П брелока можно включить
или выключить сигналы сирены. При этом, сигналы брелока и сигналы аварийной
сигнализации будут работать как обычно. Индикацией включения сирены служит
наличие символа сирены на жидкокристаллическом дисплее брелока.

СИГНАЛ СИРЕНЫ:

Два сигнала

АВАРИЙНАЯ СИГНАЛИЗАЦИЯ:Всп^

1

хнут два раза

СВЕТОДИОДНЫЙ ИНДИКАТОР:

В соответствии с состоянием СТСТС

ДИСПЛЕЙ:

На экране появится символ сирена:. Фары вспыхнут пять раз,
изображение замка всп^

1

хнет пять раз

СИГНАЛ БРЕЛОКА:

Два коротких сигнала

При выключении сигналов сирены:

СИГНАЛ СИРЕНЫ:

Нет сигналов

АВАРИЙНАЯ СИГНАЛИЗАЦИЯ:Всп^

1

хнет один раз

СВЕТОДИОДНЫЙ ИНДИКАТОР:

В соответствии с состоянием СТСТС

ДИСПЛЕЙ:

На экране исчезнет символ сирена:. Фары вспыхнут пять раз,
изображение замка всп^

1

хнет пять раз

СИГНАЛ БРЕЛОКА:

Один короткий сигнал

ФУНкиИбНИРб^АНИЕ ётётё

Нажмите на кнопку для помощи

You need points to download manuals.

1 point = 1 manual.

You can buy points or you can get point for every manual you upload.

Buy points

Upload your manuals
