Сигнализация фараон lc 100 инструкция по эксплуатации

АВТОМОБИЛЬНАЯ ОХРАННАЯ СИСТЕМА РукОВОдСТВО пО экСпЛуАТАцИИ С…

Автомобильная охранная система

• Изображение
• Текст

АВТОМОБИЛЬНАЯ ОХРАННАЯ СИСТЕМА

РукОВОдСТВО пО экСпЛуАТАцИИ

Система тревожной сигнализации транспортных средств (СТСТС) PHARAON LC-100 соответствует российским и международным

стандартам:

ГОСТ Р 41.97-99 (ЕЭК ООН 97): Единообразные предписания

•

для официального утверждения СТСТС транспортных средств и механических транспортных средств в отношении их тревожной сигнализации

ГОСТР 50009-2000: Совместимость технических средств

•

электромагнитная. Технические средства охранной сигнализации. Требования и методы испытаний

ВВЕдЕНИЕ

Благодарим Вас за приобретение системы тревожной

сигнализации транспортных средств (СТСТС)

PHARAON LC-100

(далее

система). Система вобрала в себя все новые разработки в области охранных систем для автомобилей. Система

PHARAON LC-100

обладает

простотой управления и инсталляции, может быть установлена на любой автомобиль, с напряжением бортовой сети 12 В. Использование системы

PHARAON LC-100

, позволит Вам быть уверенным в надежной

защите Вашего автомобиля. Брелок с двухсторонней связью обеспечит максимальный уровень комфорта при пользовании автомобилем.

ВНИМАНИЕ!

При покупке проверьте правильность заполнения гарантийного

талона.

Фирма–производитель и поставщик системы не несут

ответственность за любое игнорирование пунктов руководств по

установке и эксплуатации, а также за ошибки, допущенные при

установке.

Если возникли проблемы, связанные с функционированием

системы, пожалуйста, незамедлительно обратитесь в сервисный центр для диагностики или за консультацией.

Производитель оставляет за собой право вносить изменения в конструкцию системы

в целях улучшения потребительских свойств

Картинка с сайта: systema-security.ru

Оцениваем надежность: защитные функции

Картинка с сайта: systema-security.ru

Зональный принцип построения защиты (отдельно для дверей, капота, багажника, системы зажигания, кузова) еще больше усложняет задачу злоумышленнику.

Страница 2

• Изображение
• Текст

2

НАзНАчЕНИЕ

Система PHARAON LC-100 предназначена для оповещения

владельца о воздействии на кузов или о несанкционированном доступе в автомобиль посредством подачи автомобилем световых и звуковых сигналов, а также тревожными сообщениями, передаваемыми на брелок-коммуникатор. Функционал системы допускает возможность управления различными дополнительными устройствами. Для автомобилей с турбированным двигателем предусмотрен специальный режим работы системы, при котором после выключения зажигания двигатель будет продолжать работать еще некоторое время, позволяя плавно понизить температуру турбины перед остановкой двигателя. Температурный диапазон эксплуатации системы сигнализации от -40 °С до +85 °С. Исполнение корпуса IP-40 предусматривает размещение блока СТСТС в салоне автомобиля в защищенном от попадания воды и технологических жидкостей месте.

ОгЛАВЛЕНИЕ

Введение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 Назначение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 Комплект поставки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Функции PHARAON LC-100

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Базовые функции системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4 Функции брелока-коммуникатора . . . . . . . . . . . . . . . . . . . . . . . . . .5 Технические параметры . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5 Символы на дисплее брелока-коммуникатора . . . . . . . . . . . . . . . . . .6 Внешний вид и назначение кнопок брелока . . . . . . . . . . . . . . . . . . . . .6 Подготовка брелока-коммуникатора к работе . . . . . . . . . . . . . . . . . .7 Подробное описание назначения кнопок брелока PHARAON LC-100 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Способы постановки системы в режим охраны.

. . . . . . . . . . . . . . . .9

Постановка в режим охраны с сигналами подтверждения . . . . .9 Постановка в режим охраны без звуковых сигналов подтверждения. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10 Беззвучный режим охраны . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11 Постановка в режим охраны без использования брелока. . . . .11 Постановка в режим охраны с отключением датчиков. . . . . . . . .12 Автоматическая постановка в режим охраны . . . . . . . . . . . . . . .13 Автоматический возврат в режим охраны (перепостановка) . . .14

Режим охраны

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Способы отключения режима охраны

. . . . . . . . . . . . . . . . . . . . . . . .14

Отключение охраны со звуковыми сигналами подтверждения. . .14 Отключение охраны без звуковых сигналов подтверждения. . . . .15 Отключение охраны без использования брелока . . . . . . . . . . . . .15 Функция «Секретка» . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16 Режим тревоги. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16 Индикация причин тревог . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Многофункциональная кнопка VALET

. . . . . . . . . . . . . . . . . . . . . . . . . .19

Вызов владельца автомобиля . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Картинка с сайта: systema-security.ru

Сигнализация Фараон — подробный обзор и инструкция по применению

Автор:

Максим Марков

Дата:

2017-07-10

Картинка с сайта: systema-security.ru

Угон транспортного средства давно перестал быть событием из ряда вон выходящим. Проблема становится масштабной, а значит и ее решение должно быть максимально эффективным. Сигнализация Фараон призвана избавить автолюбителя от тревог и дать ему возможность спокойно спать, не беспокоясь за сохранность своего движимого имущества. Положительные отзывы, которые она заслуживает — лучшее тому подтверждение.

• Оцениваем надежность: защитные функции
• Оцениваем комфорт: сервисные опции
• Монтируем и настраиваем своими руками
• Устраняем сбои в работе самостоятельно

Оцениваем надежность: защитные функции

Первое, что подкупает, это почти 100 % защита от взлома блочного шифра KeeLoq, отвечающего за безопасность (обойти его удалось лишь ученным Германского университета, воспользовавшись методом атаки по сторонним каналам). К счастью, злоумышленникам достичь подобных результатов не удается. У владельцев машин, на которые установлены сигнализации Фараон, независимо от модели (v17i, x160n, Lc 300, G1, лс 50, x 180, v 24, лс 50 или других) нет причин для беспокойства, их машина под надежной охраной.

Зональный принцип построения защиты (отдельно для дверей, капота, багажника, системы зажигания, кузова) еще больше усложняет задачу злоумышленнику.

Оцениваем комфорт: сервисные опции

Картинка с сайта: systema-security.ru

1. Автоматическая постановка на охрану . Через полминуты после выключения зажигания и запирания капота, багажника, дверей включается защитный режим.
2. Бесшумная охрана . На все действия (постановку на охрану, попытки угона) автомобиль реагирует без участия в данном процессе звукового сигнала (фарами, сообщением на брелок или телефон).
3. Двусторонняя связь . Помимо управления при помощи брелка, в сигнализациях фараон, независимо от серии: Lc, V, X, G и модификации 1, 200, 21, 100, 160, 50, предусмотрена обратная передача сведений о состоянии системы на брелок сигнализации. Есть модели и с односторонней связью, но их единицы.
4. Запуск двигателя . Мотор включается либо при подаче команды непосредственно с ПУ (дистанционный запуск), либо по заранее запрограммированному параметру – времени, температуре (автоматический), есть в арсенале сигнализаций фараон с автозапуском.
5. Режим «Паника» и/или «Anti Car-hijack» . Активизируются при попытке разбойного завладения автомобилем (первый, включает звуковую и световую тревогу, второй, блокирует двигатель).
6. Режим Valet . Его применение актуально тогда, когда возникает необходимость снятия без брелка v16i, х 180, v 23, lc 400 или других моделей линейки.

Это лишь небольшой список доступных возможностей. На деле их гораздо больше. У каждой конкретной модели, будь то v21, инструкция эксплуатации которой четко позволяет понять, какие опции могут быть использованы владельцем автомобиля с пользой для себя и своей машины, или лс 100, инструкция которой не менее подробно освещает набор функциональных характеристик сигнализации, свои достоинства.

Монтируем и настраиваем своими руками

Картинка с сайта: systema-security.ru

Главное, действовать последовательно (руководство по эксплуатации, в обязательном порядке, входящее в комплектацию сигнализации pharaon lc, x, v, g, поможет тому, кто выберет самостоятельный монтаж и программирование).

Общий алгоритм действий выглядит так:

1. Монтаж — подключение . Первое, на что нужно обратить внимание – это правильная локализация элементов системы (центральный блок под приборной панелью или за ней, антенна на лобовом стекле, сирена под капотом рупором вниз, вдали от нагревающихся деталей, концевые выключатели, датчики в местах, защищенных от влаги). Второе, подключение компонентов. Подробная схема подключения не оставит владельцу машины и шанса на совершение ошибки (все четко и понятно).
2. Программирование — эксплуатация . Инструкция, входящая в комплект любой модели Фараон, служит для автолюбителя пособием не только по установке, но и по настройке системы. В ней можно найти ответы на все вопросы, в частности: как привязать брелок к сигнализации, как активизировать защиту, как снять машину с охраны, как поставить автозапуск и на любые другие, касающиеся программирования и эксплуатации системы Фараон.

Устраняем сбои в работе самостоятельно

Картинка с сайта: systema-security.ru

К счастью, большинство причин вызывающих сбои в работе сигнализации фараон, вполне реально устранить своими руками.

Список неисправностей, которые могут огорчить владельца машины, оборудованной любой моделью этого охранного продукта, выглядит так:

1. Не срабатывает брелок . Машина не реагирует на команды. Утерянная связь пульта управления (брелка) и самой системы может быть следствием нескольких причин, в том числе «севшей» батарейки, недостаточно заряженного аккумулятора автомобиля, изношенной антенны приемопередатчика, отсутствием синхронизации между брелком и компонентами системы, установленными на машине. Прежде чем перейти к диагностике и методом дедукции выявить причину сбоя нужно выяснить, как отключить сигнализацию на машине без брелка, чтобы завелся двигатель (всю необходимую информацию по данному вопросу можно найти в мануле под названием инструкция по эксплуатации Pharaon, в разделе «аварийное отключение сигнализации»). И только после этого приступить к восстановлению работоспособности защитной системы Фараон (замене источника питания пульта, изношенных элементов, подзарядке или замене АКБ, перепрограммированию брелков).
2. Ложное срабатывание тревоги . В большинстве случаев это явление связанно с высоким уровнем чувствительности датчиков. Все, что нужно сделать – это подкорректировать данный показатель (в помощь все та же инструкция).

Автосигнализации Фараон – это отличная защита от угона, не лишенная комфорта. С ней действительно надежно и удобно!

Алгоритм управления кнопкой VALET для изменения свойств с…

Страница 3

• Изображение
• Текст

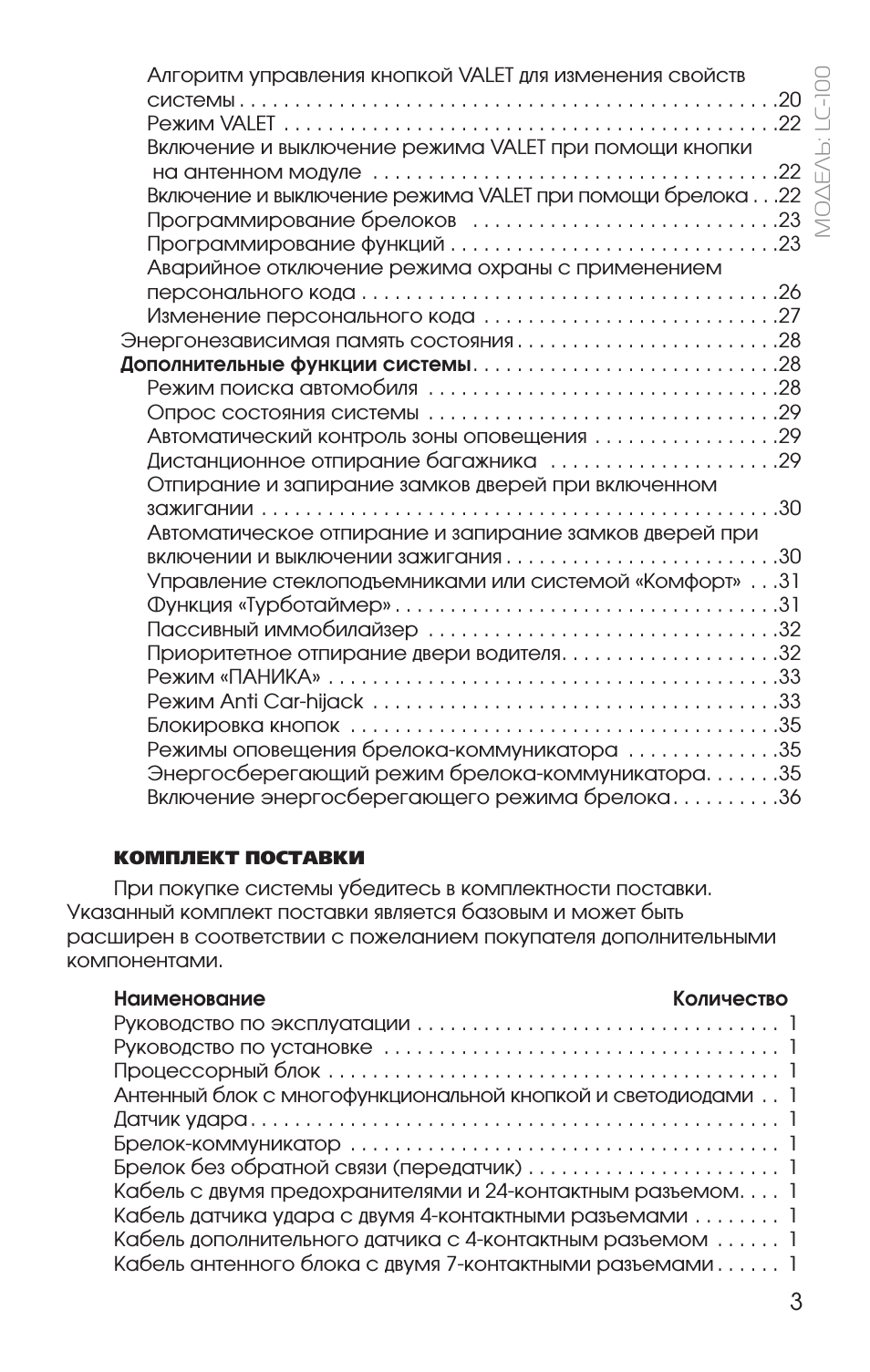

3

мо

дель

: L

C-100

Алгоритм управления кнопкой VALET для изменения свойств системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20 Режим VALET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22 Включение и выключение режима VALET при помощи кнопки на антенном модуле . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22 Включение и выключение режима VALET при помощи брелока . . .22 Программирование брелоков . . . . . . . . . . . . . . . . . . . . . . . . . . . .23 Программирование функций . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23 Аварийное отключение режима охраны с применением персонального кода . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26 Изменение персонального кода . . . . . . . . . . . . . . . . . . . . . . . . . . .27 Энергонезависимая память состояния . . . . . . . . . . . . . . . . . . . . . . . .28

Дополнительные функции системы

. . . . . . . . . . . . . . . . . . . . . . . . . . . .28

Режим поиска автомобиля . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28 Опрос состояния системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29 Автоматический контроль зоны оповещения . . . . . . . . . . . . . . . . .29 Дистанционное отпирание багажника . . . . . . . . . . . . . . . . . . . . .29 Отпирание и запирание замков дверей при включенном зажигании . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30 Автоматическое отпирание и запирание замков дверей при включении и выключении зажигания . . . . . . . . . . . . . . . . . . . . . . . . .30 Управление стеклоподъемниками или системой «Комфорт» . . .31 Функция «Турботаймер» . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31 Пассивный иммобилайзер . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32 Приоритетное отпирание двери водителя. . . . . . . . . . . . . . . . . . . .32 Режим «ПАНИКА» . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33 Режим Anti Car-hijack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33 Блокировка кнопок . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35 Режимы оповещения брелока-коммуникатора . . . . . . . . . . . . . .35 Энергосберегающий режим брелока-коммуникатора. . . . . . .35 Включение энергосберегающего режима брелока. . . . . . . . . .36

кОМпЛЕкТ пОСТАВкИ

При покупке системы убедитесь в комплектности поставки.

Указанный комплект поставки является базовым и может быть расширен в соответствии с пожеланием покупателя дополнительными компонентами.

Наименование

Количество

Руководство по эксплуатации . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Руководство по установке . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Процессорный блок . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Антенный блок с многофункциональной кнопкой и светодиодами . . 1 Датчик удара . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Брелок-коммуникатор . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Брелок без обратной связи (передатчик) . . . . . . . . . . . . . . . . . . . . . . . 1 Кабель с двумя предохранителями и 24-контактным разъемом. . . . 1 Кабель датчика удара с двумя 4-контактными разъемами . . . . . . . . 1 Кабель дополнительного датчика с 4-контактным разъемом . . . . . . 1 Кабель антенного блока с двумя 7-контактными разъемами . . . . . . 1

Картинка с сайта: systema-security.ru

Особенности установки

Процесс монтажа довольно прост. Для осуществления работ достаточно усилий двух, максимум трех человек. Чаще всего для работ приглашают опытных специалистов, так как натяжные потолки легко повредить инструментами в процессе монтажа. К тому же, стоимость такого рода услуг находится на приемлемом уровне и не требует особых трат.
При установке натяжных потолков понадобятся следующие инструменты и материалы:

• полотно (размер рассчитывается индивидуально);
• направляющие для натяжных потолков;
• комплектующие для их соединения;
• крепления для освещения;
• перфоратор и шуруповерт для монтажа;
• крепеж;
• тепловая пушка для ПВХ-полотна.

Сам процесс осуществляется в следующие этапы:

Монтаж начинается с того, что мастера производят разметку стен помещения. Установка натяжного потолка опускает высоту помещения на 10-15 см. Нужно быть к этому готовым, планируя такого рода отделку. В случае, если в ванной комнате низкие потолки, лучше выбрать альтернативные варианты. Когда разметка выполнена, происходит установка направляющего профиля. Дополнительно процесс контролируется с помощью уровня, чтобы избежать искривлений. Крепеж вкручивается вдоль профиля с шагом примерно 15-20 см. Если направляющую планку требуется согнуть, например, в углах помещения — ее можно надрезать, но ни в коем случае не полностью. Все острые неровности при этом необходимо сгладить, чтобы они в дальнейшем не повредили полотно. Для соединения двух профилей на стыках отдельно приобретается металлическая лента. В случае, если планируется точечное освещение, на потолке осуществляется установка металлических подвесов. К ним прикрепляются специальные пластиковые кольца для светильников. Для люстры необходимо заранее приобрести специальный подвес

Все работы по монтажу электропроводки проводятся до того, как будет натягиваться потолочное полотно. Последним шагом полотно подвешивают под потолок за углы, разравнивают, а края осторожно убирают под направляющие. Делать это лучше шпателем

При этом нужно соблюдать предельную осторожность, так как материал можно легко повредить. Воздух в помещении лучше нагреть — это добавит материалу пластичности. Сделать это можно при помощи специального инструмента — тепловой пушки. Также при необходимости следует установить точечные светильники. На этом монтаж практически закончен. Остается только подождать, пока температура полотна выровняется.

Архив брендов

ALFeco (Альфеко) — защита картера (поддона) двигателя и кпп

Alpine (Альпайн) — мультимедиа, автозвук, компоненты car audioAral (Арал) — моторное и трансмиссионное масло, смазочные материалыAUTOLAND — эксклюзивные автоаксессуарыAUTOSOL (Автосол) — автохимия и автокосметикаBALDWIN DAHL — сепараторы очистки дизельного топлива с фильтром и подогревомBear-Lock — механические противоугонные устройства, замок на коробку передачBIOCODE AUTO (Биокод) — автомобильная противоугонная системаBLACK BUG SUPER (Блек Баг) — противоугонная система.Bridgestone (Бриджстоун, Firestone) — Шины колесаDagger (ДАГЕР) — автосигнализация с двухсторонней связью и автозапускомDragon (Драгон) — противоугонный механический комплексFALCON — дополнительные сервисные устройства для автосистемG-ENERGY — современные автомаслаGoodyear (Гудиер) — Шины колесаHONDA (Хонда) — оригинальные автозапчастиKonvekta (Конвекта), Thermo-Syctems — климатическое оборудование для транспортаKumho (Кумхо) — Шины колесаLEXUS (Лексус) — оригинальные автозапчастиMAGIC SYSTEMS — автосигнализации и противоугонные системыMichelin (Мишлен) — Шины колесаMircoM (Мирком) — автомобильная навигационная системаMirofone — автомобильные мультимедийные системы громкой связиMUL-T-LOCK — механические противоугонные устройства, замкиNANOPROTECH (Нанопротек) — защита от влаги и коррозииNokian Tyres (Нокиа) — Шины колесаPandora (Пандора) — элитная охранная противоугонная системаParrot — автомобильные системы громкой связиProlong (пролонг) — Элитная автохимия.Replica Alloy Wheels — Диски колеса из легкого сплава точной копииRICOCHET — пленка для защиты и бронированияSEPAR (Сепар) — фильтра-сепараторы очистки дизельного топлива с подогревомSever-S (Северс) — подогреватели предпусковые и водородное топливоSOBR (Собр) — охранные, информационные и противоугонные системыSTANADYNE (Стендайн) — фильтра-сепараторы очистки дизельного топлива с подогревом, топливные присадкиStandart — вибро, тепло, скрипо и шумоизоляционные материалыTecnoblok (Техноблок) — механическая противоугонная системаTOMAHAWK (Томагавк) — автосигнализация с двухсторонней связью и автозапускомYokohama (Йокохама) — Шины колесаАвтоДжоуль — Автоодеяло для двигателяАвтоОдеяло — Утеплитель для двигателяБастион (Альбатрос, Skat, Teplocom) — защитное электрооборудование для систем отопления и бытовых приборовГАРАНТ- механический противоугонный комплексСнегоболотоход «Метелица» СБМ и СБМП — ЧЕЛЯБТРАК

Активация видео входа Toyota Land Cruiser 200 2021

Спецкабель активации AV входа тоже имеет фирменный японский разъём от официального поставщика концерна Toyota для подключения к штатному головному устройству. Спецкабели AV-входа, также как и обходчики подключаются pin to pin (фишка в фишку) без повержения штатной проводки автомобиля. Для подключения внешнего видео источника кабель оснащен разъёмами типа «Тюльпан»- мама (RCA)

Применение данного кабеля производит активацию пункта «AV-вход» в меню магнитолы Toyota Land Cruiser 200 2021, для работы с внешними источниками видеосигнала и линейного стереосигнала. Так же в меню откроются дополнительные параметры работы видео (Тип цветопередачи PAL\NTSC, соотношение сторон картинки и т.д.).

Технические характеристики

Параметры автосигнализации Pharaon LC-100:

• частота канала управления — 433,92 МГц;
• потребляемый ток — до 20 мА;
• диапазон напряжения питания — от 10 до 18 В;
• ток нагрузки в цепи внешней световой индикации — до 15 А;
• ток в линиях дополнительных каналов — до 500 мА;
• рабочий ток в цепи реле блокировки — 40 А;
• расчетный ток в магистрали сирены — до 2 А.

Комплектация

В набор автомобильной сигнализации LC-100 включены компоненты:

• микропроцессорный пластиковый блок;
• антенна с приемопередающим модулем и светодиодными индикаторами;
• сенсор фиксации удара;
• коммуникатор;
• резервный передатчик;
• набор коммутационных жгутов с пластиковыми штекерами;
• комплект крепежа и наклеек;
• дополнительный концевой переключатель;
• документация по эксплуатации и гарантийный талон.

Как установить

Прилагаемая инструкция по установке содержит ряд рекомендаций по размещению компонентов:

1. Микропроцессорный блок ставится в салоне транспортного средства. На внутренней стенке моторной переборки располагается шок-сенсор, который затем настраивается.
2. Антенна клеится на плоскость ветрового стекла. Перед началом установки поверхность протирается обезжиривающим составом.
3. Сирена размещается на стенке моторного отсека, рупор направляется в сторону днища автомашины.
4. На части машин устанавливаются приводы замков дверей и концевые переключатели, позволяющие контролировать отпирание крышек.
5. Соединяются элементы конструкции штатными жгутами. Производитель допускает установку удлинительных вставок, изготовленных из медного провода с соответствующим сечением. Места соединения изолируются; для обеспечения надежной работы рекомендуется размещать стыки в салоне автомобиля.

Технические характеристики

Параметры автосигнализации Pharaon LC-100:

• частота канала управления — 433,92 МГц;
• потребляемый ток — до 20 мА;
• диапазон напряжения питания — от 10 до 18 В;
• ток нагрузки в цепи внешней световой индикации — до 15 А;
• ток в линиях дополнительных каналов — до 500 мА;
• рабочий ток в цепи реле блокировки — 40 А;
• расчетный ток в магистрали сирены — до 2 А.

Комплектация

В набор автомобильной сигнализации LC-100 включены компоненты:

• микропроцессорный пластиковый блок;
• антенна с приемопередающим модулем и светодиодными индикаторами;
• сенсор фиксации удара;
• коммуникатор;
• резервный передатчик;
• набор коммутационных жгутов с пластиковыми штекерами;
• комплект крепежа и наклеек;
• дополнительный концевой переключатель;
• документация по эксплуатации и гарантийный талон.

Разновидности блоков управления ЦЗ

Центральный замок устроен просто – единый блок управляет электромагнитами, установленными в дверях. Сам этот блок может находиться в передней двери (автомобили «Хонда»), но чаще он установлен под капотом. На рисунке показан внешний вид блока, применяемого в автомобилях «ВАЗ»:

Картинка с сайта: systema-security.ru

К разъёму идут разные проводочки, в том числе питание и масса. Но всегда есть два провода, которые являются сигнальными.

Классификация блоков управления ЦЗ:

1. Управление отрицательным импульсом. Замыкаем один из сигнальных проводов на массу – замки принудительно запираются. Замыкаем на массу второй провод – открываются;
2. Управление положительным импульсом. То же, что «1», но подавать на каждый провод нужно «+12 В»;
3. Управление переменной полярностью. Один из сигнальных контактов нужно замкнуть на массу, на второй подать «+12 В», и тогда замки откроются. Если полярность поменять – закроются. Но когда напряжение (0 либо 12 В) подают на каждый контакт в отдельности, не происходит ничего.

Перед выполнением работ неплохо бы узнать, какой тип управления используется блоком. Для случая «1» контрольку подключают к массе и проверяют провода по очереди. Если нужен положительный импульс (случай «2»), контрольку подцепляют уже к «плюсу». Используя этот метод, вы найдёте оба сигнальных контакта. Для третьего случая всё будет несколько сложнее.

Картинка с сайта: systema-security.ru

Итак, вы уверены, что используется управление переменной полярностью. Для поиска сигнальных проводков выполняют действия:

1. Пробник на основе светодиодов подключаем к «массе». При закрытии замков на одном из «важных» контактов разъёма диод должен гореть, на втором – гаснуть (или не гореть всё время);
2. Подключаем пробник к положительному напряжению. На первом из найденных контактов светодиод горит, но уже в момент открывания замка. На втором в этот момент – кратковременно гаснет или же, не горит всё время;
3. Необходимо заметить, что выполняют проверку только в процессе отпирания или закрывания. В остальное время пробник может реагировать как угодно.

Надеемся, принцип понятен. Проводить поиск придётся долго, проще сразу найти схему разъёма БУ ЦЗ.

Это невозможно в принципе. Можно самостоятельно изготовить блок, содержащий реле и всю необходимую «обвязку». Но такой вариант мы не упоминаем.

Что из себя представляют натяжные потолки

По своей сути натяжной потолок — это полотно, натянутое с помощью специальной технологии на предварительно сконструированный каркас. Толщина пленки в среднем не превышает 0,22 мм. Однако это не мешает полотну иметь отличную упругость и плотность. Оно способно выдерживать нагрузки, достигающие 100 кг на 1 м2. Полотно натяжных потолков имеет стандартную ширину от 2 до 4 метров от тех или иных производителей. Это стоит учитывать, выбирая его для монтажа в ванную комнату. Для помещений от 8 м2 стоит использовать максимально широкие полотна, чтобы избежать возникновения швов.

Процесс монтажа при наличии специального инструмента прост и занимает от силы 4-5 часов в зависимости от размера помещения. В случае с ванной комнатой, которая чаще всего не может похвастаться большой площадью, время установки может быть еще меньше.

Поверхность натяжных потолков может быть:

• матовой;
• глянцевой;
• сатиновой.

Выбор зависит от индивидуальных предпочтений. Для ванной комнаты приемлемо использование обоих типов поверхности. При этом стоит учитывать, что глянцевая имеет свойство отражать свет — что будет создавать дополнительный эффект освещения.

Насколько реально сделать в ванной натяжной потолок

Достоинства натяжного полотна заслуживают внимания. Но подойдет ли подобный тип потолков для такого проблемного помещения, как ванная комната?

Принимая во внимание тот факт, что установкой натяжных потолков чаще всего занимаются специально приглашенные специалисты (своими руками осуществить монтаж в большинстве случаев не удается следствие отсутствия специальных инструментов), их размещение в ванной комнате не составит труда. Гораздо важнее становится вопрос стойкости материала

Традиционно полотно для натяжных потолков изготавливается из двух типов материалов:

• ткань;
• поливинилхлорид (ПВХ).

У каждого из них есть свои сильные и слабые стороны. Например, натяжные потолки из ткани способствуют лучшей вентиляции ввиду своей структуры. Это несомненный плюс, так как циркуляция воздуха снижает риск поражения грибком. Однако в то же время тканевые натяжные потолки крайне уязвимы для влаги, что ставит под вопрос их срок службы в ванной комнате. К тому же, в случае затопления сверху ремонт придется делать заново. Ткань не является многоразовым материалом.

В целом, натяжные потолки дают широкий простор для планирования дизайна ванной комнаты. Можно выбрать подходящий цвет, текстуру, монтировать точечное освещение. В отдельных случаях возможен монтаж многоуровневых или потолков арочной формы — хотя при этом цена за 1 м2 может возрасти в несколько раз.

Последовательность мероприятий

Существуют ситуации, когда нужно на продолжительное время отключить систему сигнализации, например, для осмотра автомобиля на станции технического обслуживания.

Самый надежный способ, чтобы долговременно отключить систему сигнализации – это воспользоваться системой аварийного отключения с применением кнопки кнопка “VALET”.

С использованием кнопки “VALET” необходимо проделать следующую последовательность действий:

• с помощью брелока или кнопки “VALET” снять сигнализацию с режима охраны;
• открыть дверь автомобиля;
• запустить двигатель;
• удерживать нажатой кнопку “VALET” на протяжении 3 секунд (в течение 8 секунд после включения зажигания);
• система сигнализации должна перейти в режим “VALET” (СИД при это будет непрерывно гореть);
• заглушить двигатель;
• после этого можно завести автомобиль.

Для дезактивации режима “VALET” следует повторить вышеприведенные мероприятия, начиная с запуска двигателя.
