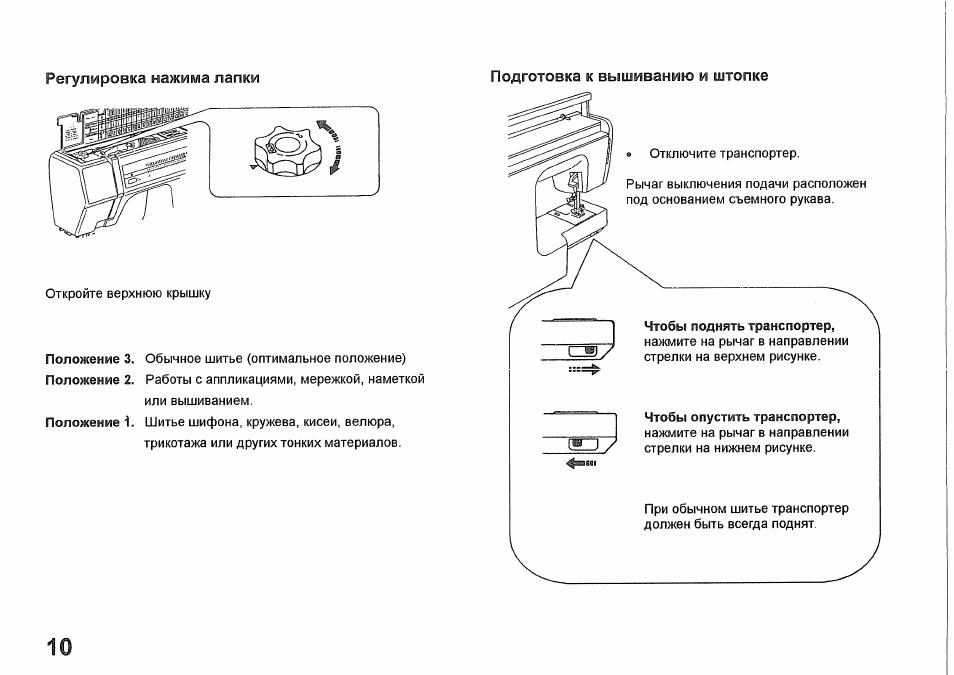

Регулировка нажима лапки
Откройте верхнюю крышку
Положение 3. Обычное шитье (оптимальное положение)
Положение 2. Работы с аппликациями, мережкой, наметкой
или вышиванием.
Положение 1. Шитье шифона, кружева, кисеи, велюра,
трикотажа или других тонких материалов.
10
Подготовка к вышиванию и штопке
® Отключите транспортер.
Рычаг выключения подачи расположен
под основанием съемного рукава.
[Ш ]
у
Чтобы поднять транспортер,
нажмите на рычаг в направлении
стрелки на верхнем рисунке.
Чтобы опустить транспортер,
нажмите на рычаг в направлении
стрелки на нижнем рисунке.
При обычном шитье транспортер
должен быть всегда поднят

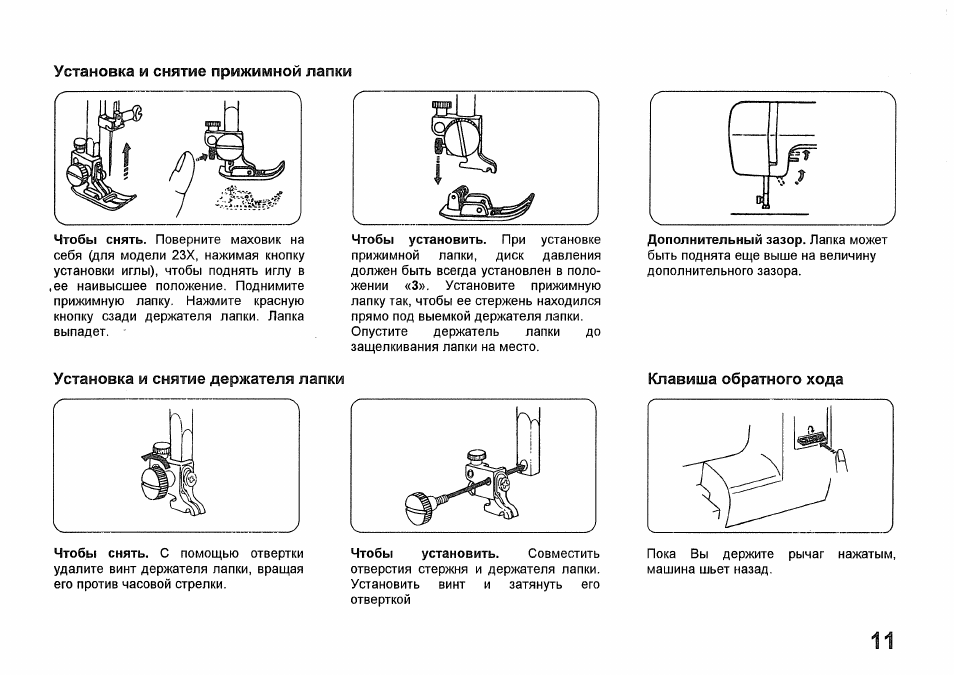

Установка и снятие прижимной лапки
Чтобы снять. Поверните маховик на
себя (для модели 23Х, нажимая кнопку
установки иглы), чтобы поднять иглу в
,ее наивысшее лоложение. Поднимите
прижимную лапку. Нажмите красную
кнопку сзади держателя лапки. Лапка
выпадет.
Чтобы снять. С помощью отвертки
удалите винт держателя лапки, вращая
его против часовой стрелки.
Чтобы
установить.
При
установке
прижимной
лапки,
диск
давления
должен быть всегда установлен в поло
жении «3». Установите прижимную
лапку так, чтобы ее стержень находился
прямо под выемкой держателя лапки.
Опустите
держатель
лапки
до
защелкивания лапки на место.
Установка и снятие держателя лапки
Чтобы
установить.
Совместить
отверстия стержня и держателя лапки.
Установить
винт
и
затянуть
его
отверткой
Дополнительный зазор. Лапка может
быть поднята еще выше на величину
дополнительного зазора.
Клавиша обратного
хода
Пока Вы держите рычаг нажатым,
машина шьет назад.
11

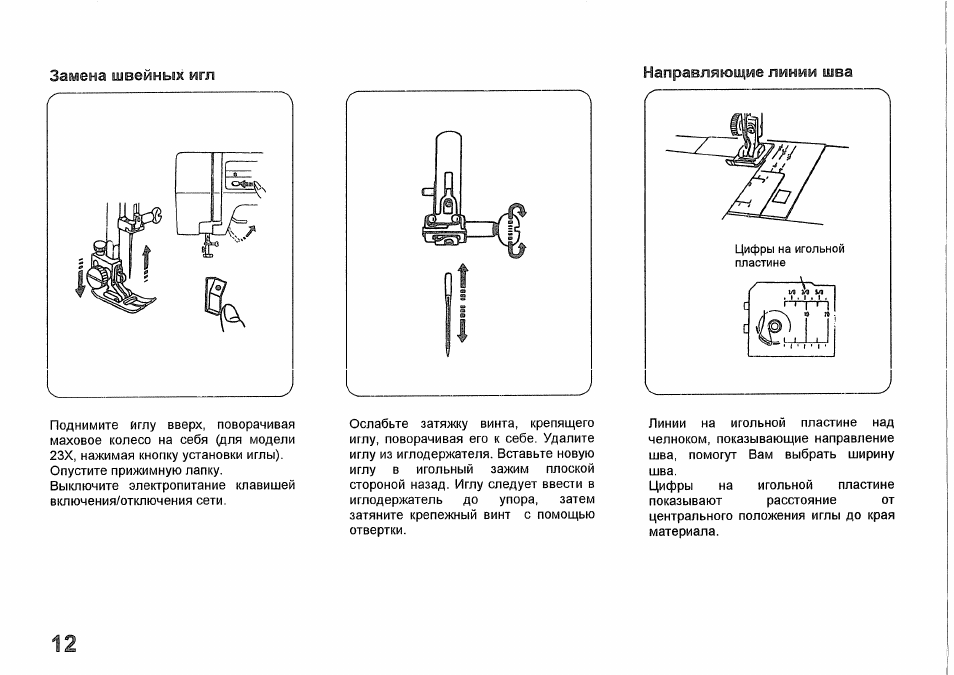

Замена швейных игл
Направляющие линии шва
Поднимите иглу вверх, поворачивая
маховое колесо на себя (для модели
23Х, нажимая кнопку установки иглы).
Опустите прижимную лапку.
Выключите электропитание клавишей
включения/отключения сети.
Ослабьте затяжку винта, крепящего
иглу, поворачивая его к себе. Удалите
иглу из иглодержателя. Вставьте новую
иглу в игольный зажим плоской
стороной назад. Иглу следует ввести в
иглодержатель
до
упора,
затем
затяните крепежный винт с помощью
отвертки.
Линии на игольной пластине над
челноком, показывающие направление
шва, помогут Вам выбрать ширину
шва.
Цифры
на
игольной
пластине
показывают
расстояние
от
центрального положения иглы до края
материала.
12

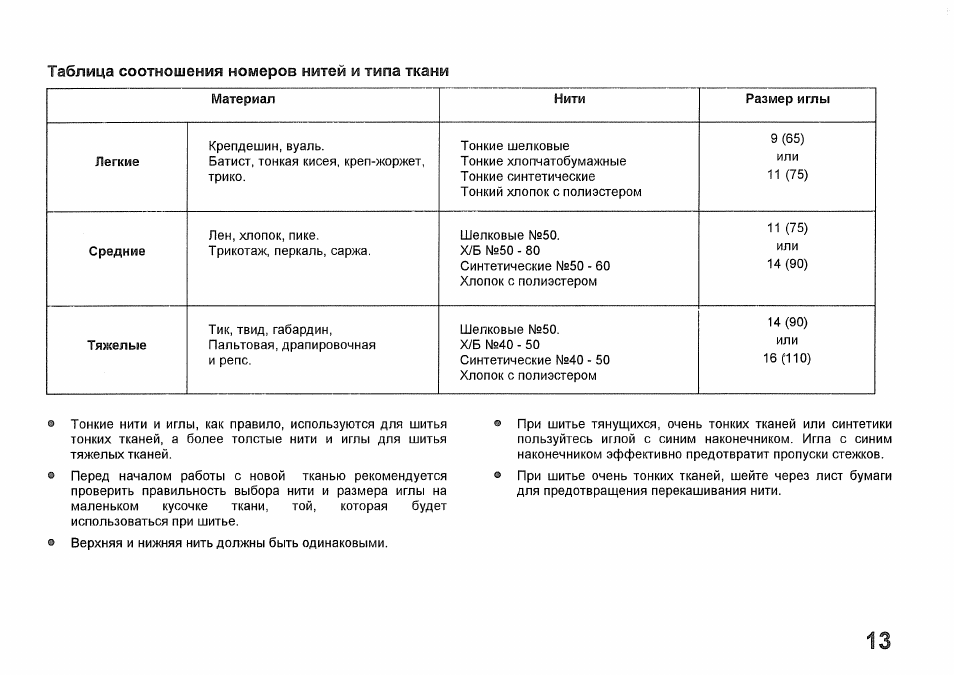

Таблица соотношения номеров нитей и типа ткани
Материал
Нити
Размер иглы
Крепдешин, вуаль.
Тонкие шелковые
9 (65)
Легкие
Батист, тонкая кисея, креп-жоржет.
Тонкие хлопчатобумажные
или
трико.
Тонкие синтетические
Тонкий хлопок с полиэстером
11 (75)
Лен, хлопок, пике.
Шелковые №50.
11 (75)
Средние
Трикотаж, перкаль, саржа.
Х/Б №50 — 80
Синтетические №50 — 60
Хлопок с полиэстером
или
14 (90)
Тик, твид, габардин.
Шелковые №50.
14 (90)
Тяжелые
Пальтовая, драпировочная
Х/Б №40 — 50
или
и репс.
Синтетические №40 — 50
Хлопок с полиэстером
16 (110)
Тонкие нити и иглы, как правило, используются для шитья
тонких тканей, а более толстые нити и иглы для шитья
тяжелых тканей.
Перед началом работы с новой тканью рекомендуется
проверить правильность выбора нити и размера иглы на
маленьком
кусочке
ткани,
той,
которая
будет
использоваться при шитье.
Верхняя и нижняя нить должны быть одинаковыми.
При шитье тянущихся, очень тонких тканей или синтетики
пользуйтесь иглой с синим наконечником. Игла с синим
наконечником эффективно предотвратит пропуски стежков.
При шитье очень тонких тканей, шейте через лист бумаги
для предотвращения перекашивания нити.
13

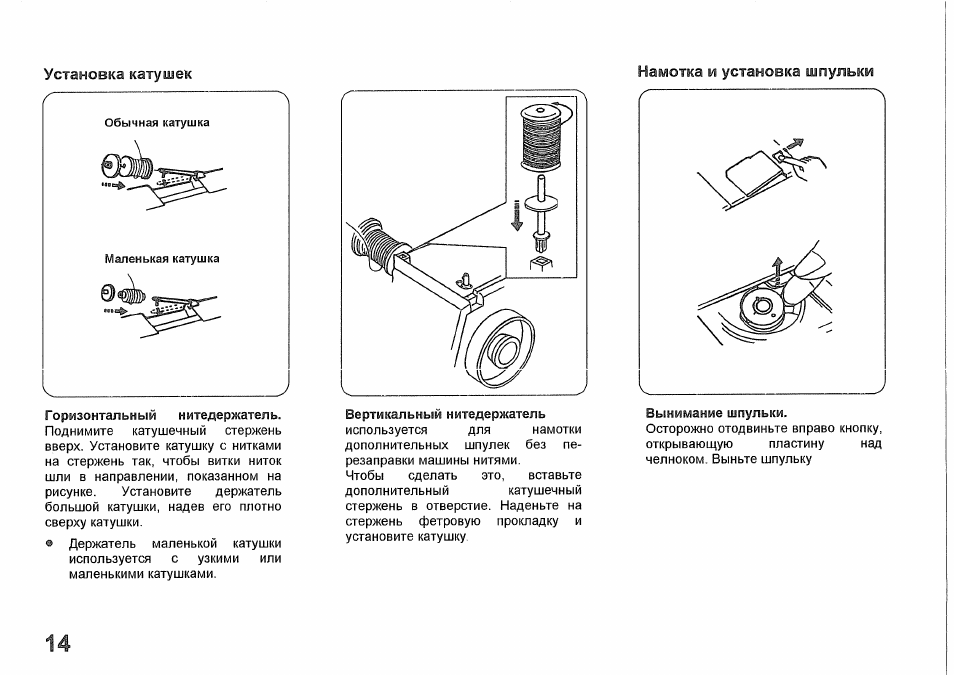

Установка катушек
Намотка и установка шпульки
Горизонтальный
нитедержатель.
Поднимите
катушечный
стержень
вверх. Установите катушку с нитками
на стержень так, чтобы витки ниток
шли в направлении, показанном на
рисунке.
Установите
держатель
большой катушки, надев его плотно
сверху катушки.
в Держатель маленькой катушки
используется
с
узкими
или
маленькими катушками.
Вертикальный нитедержатель
используется
для
намотки
дополнительных
шпулек
без
пе
резаправки машины нитями.
Чтобы
сделать
это,
вставьте
дополнительный
катушечный
стержень в отверстие. Наденьте на
стержень фетровую прокладку и
установите катушку.
Вынимание шпульки.
Осторожно отодвиньте вправо кнопку,
открывающую
пластину
над
челноком. Выньте шпульку
14

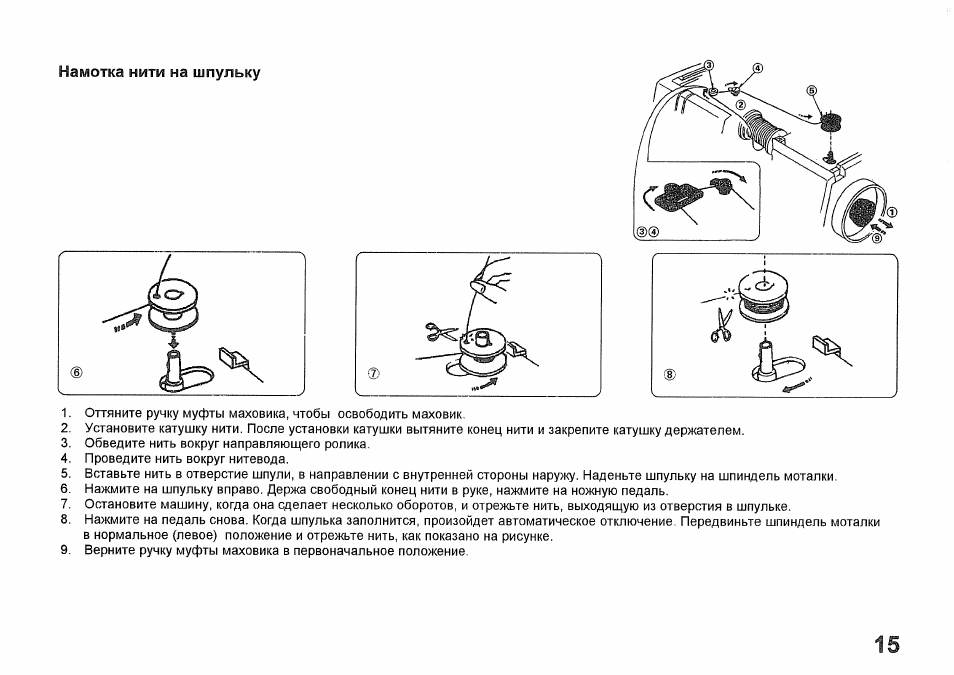

Намотка нити на шпульку
1. Оттяните ручку муфты маховика, чтобы освободить маховик.
2. Установите катушку нити. После установки катушки вытяните конец нити и закрепите катушку держателем.
3. Обведите нить вокруг направляющего ролика.
4. Проведите нить вокруг нитевода.
5. Вставьте нить в отверстие шпули, в направлении с внутренней стороны наружу. Наденьте шпульку на шпиндель моталки.
6. Нажмите на шпульку вправо. Держа свободный конец нити в руке, нажмите на ножную педаль.
7. Остановите машину, когда она сделает несколько оборотов, и отрежьте нить, выходящую из отверстия в шпульке.
8. Нажмите на педаль снова. Когда шпулька заполнится, произойдет автоматическое отключение. Передвиньте шпиндель моталки
в нормальное (левое) положение и отрежьте нить, как показано на рисунке.
9. Верните ручку муфты маховика в первоначальное положение.
15

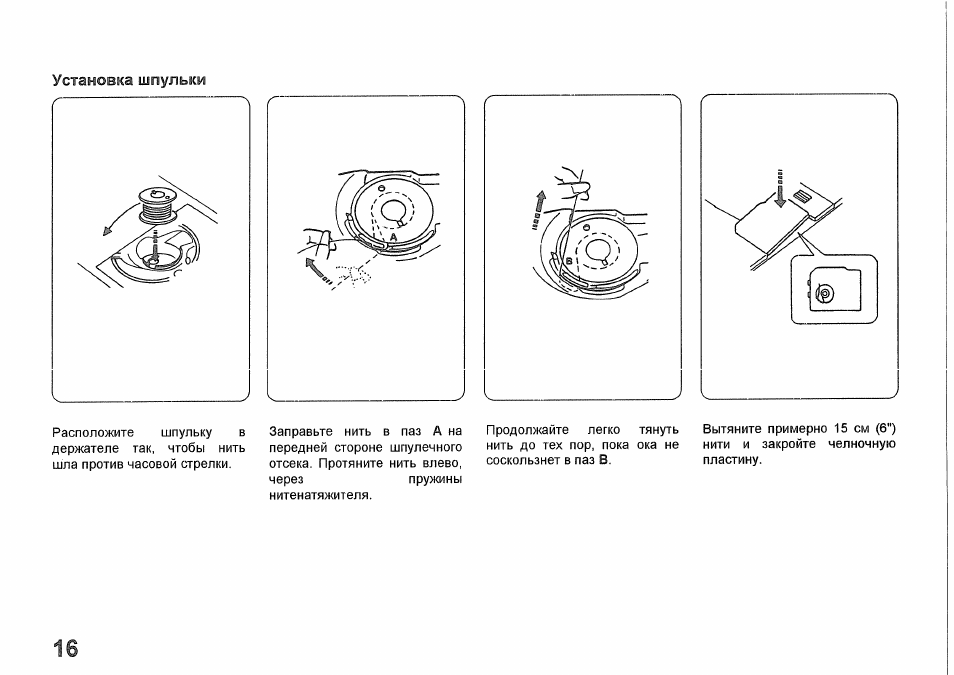

Установка шпульки
л
Расположите
шпульку
в
держателе так, чтобы нить
шла против часовой стрелки.
Заправьте нить в паз А на
передней стороне шпулечного
отсека. Протяните нить влево,
через
пружины
нитенатяжителя.
Продолжайте
легко
тянуть
нить до тех пор, пока ока не
соскользнет в паз В.
Вытяните примерно 15 см (6″)
нити и закройте челночную
пластину.
16

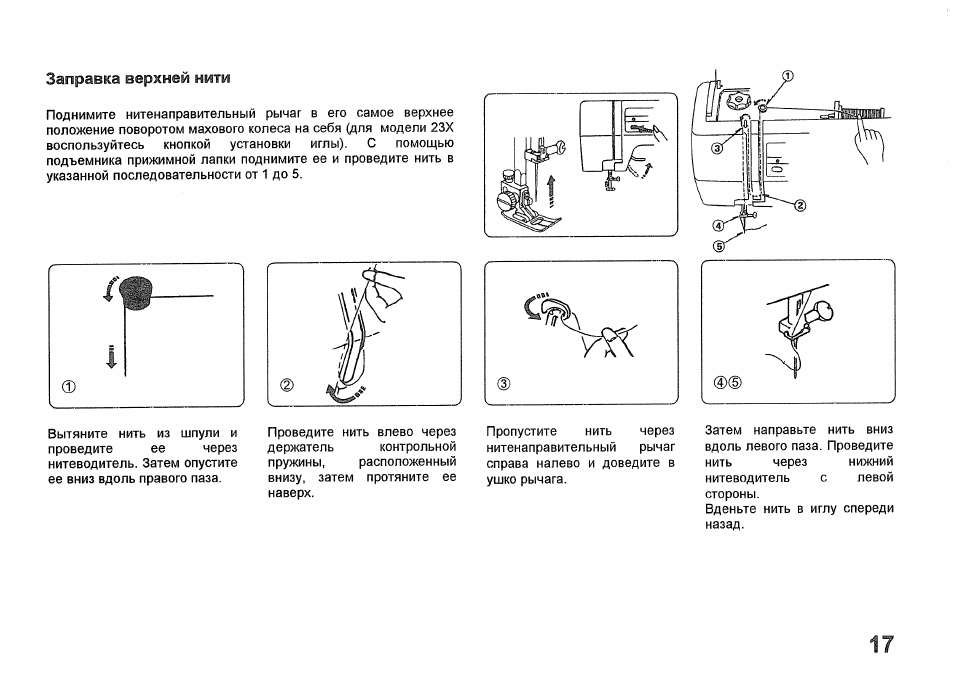

Заправка верхней нити
Поднимите нитенаправительный рычаг в его самое верхнее
положение поворотом махового колеса на себя (для модели 23Х
воспользуйтесь
кнопкой
установки
иглы).
С
помощью
подъемника прижимной лапки поднимите ее и проведите нить в
указанной последовательности от 1 до 5.
г
‘ ■
…1.
\
и
\
у
Вытяните нить из шпули и
проведите
ее
через
нитеводитель. Затем опустите
ее вниз вдоль правого паза.
Проведите нить влево через
держатель
контрольной
пружины,
расположенный
внизу, затем протяните ее
наверх.
Пропустите
нить
через
нитенаправительный
рычаг
справа налево и доведите в
ушко рычага.
Затем направьте нить вниз
вдоль левого паза. Проведите
нить
через
нижний
нитеводитель
с
левой
стороны.
Вденьте нить в иглу спереди
назад.
17
Использование устройства для продевания нити в иглу
(Механизм работает только с иглами № 11,14,16). Поверните
иглу в крайнее верхнее положение, поворачивая маховик на
себя (для 23х нажмите кнопку). Оттяните ручку механизма
продевания нити в иголку в крайнее нижнее положение.
Поверните нить между треугольным выступом как показано на
рисунке, затем проведите нить в паз над кнопкой-толкателем.
Аккуратно нажмите кнопку-толкатель.
Толкатель протолкнет нить через
игольное ушко, образуя петлю позади
иглы, как показано на рисунке.
нитевдевателя.
Пропустите
конец
нити через игольное ушко, подтягивая
петлю нити назад.
18

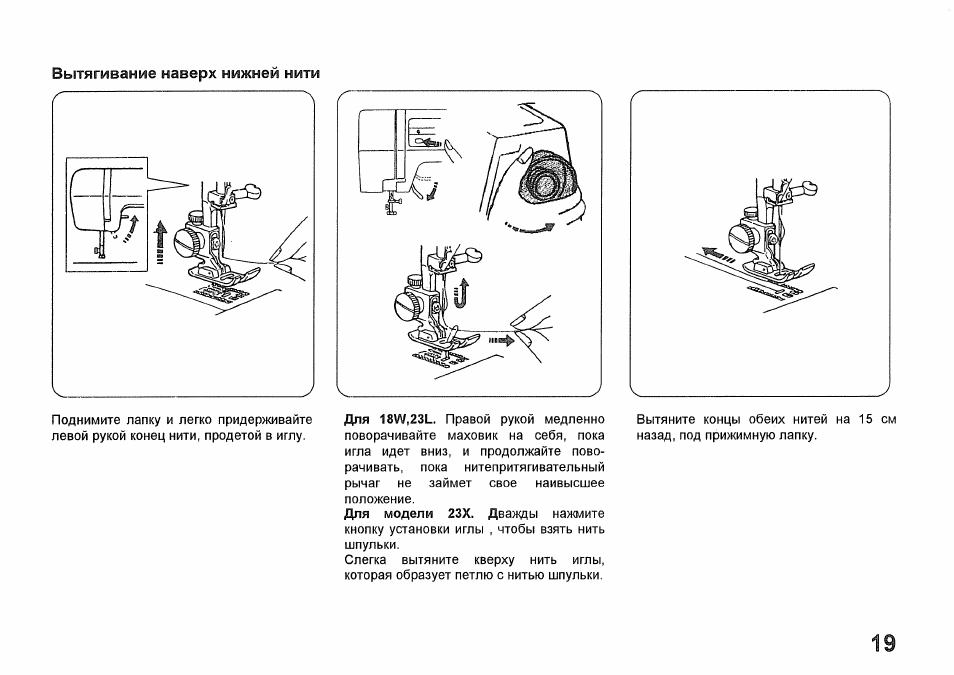

Вытягивание наверх нижней нити
Поднимите лапку и легко придерживайте
левой рукой конец нити, продетой в иглу.
»
_
_
г
Е
Для 18W,23L. Правой рукой медленно
поворачивайте маховик на себя, пока
игла идет вниз, и продолжайте пово
рачивать, пока нитепритягивательный
рычаг
не
займет
свое
наивысшее
положение.
Для модели 23Х. Дважды нажмите
кнопку установки иглы , чтобы взять нить
шпульки.
Слегка вытяните кверху нить иглы,
которая образует петлю с нитью шпульки.
Вытяните концы обеих нитей на 15 см
назад, под прижимную лапку.
19
