Я не являюсь автором схемы, а просто попытался собрать в одном месте информацию, которая, на мой взгляд, поможет собрать данный усилитель тем людям, кто еще меньше, чем я, в этом разбирается.
СОБИРАЕМ ЛАНЗАР
Повторение одних и тех же вопросов на каждой странице обсуждения этого усилителя побудило меня написать этот небольшой набросок. Все написанное ниже является моим представлением того, что нужно знать начинающему радиолюбителю, решившему сделать этот усилитель, и не претендует на абсолютную истину.
Допустим, вы находитесь в поиске схемы хорошего транзисторного усилителя. Такие схемы, как например «УМ Зуева», «ВП», «Натали», и другие вам кажутся сложными, или мало опыта для их сборки, но хорошего звука хочется. Тогда вы нашли то, что искали! Ланзар представляет собой усилитель, построенный по классической симметричной схеме, свыходным каскадом работающий в классе АВ, и обладает довольно неплохим звучанием, при отсутствии сложной настройки и дефицитных комплектующих.
Схема усилителя
Я счел нужным внести некоторые незначительные изменения в оригинальную схему: коэффициент усиления немного повышен – до 28 раз (изменен R14), изменены номиналы входного фильтра R1, R2, а также по совету MayBe I’m a Leo номиналы резисторов базового делителя транзистора термостабилизации (R15, R15’) для более плавной настройки тока покоя. Изменения не являются критическими. Нумерация элементов сохранена.
Питание усилителя
Источник питания усилителя – самое дорогостоящее звено в нем, поэтому начинать следует с него. Ниже несколько слов об ИП.
Исходя из сопротивления нагрузки и желаемой выходной мощности выбирается нужное напряжение питания (Таблица 1). Данная таблица взята с сайта-первоисточника (interlavka.narod.ru), однако, лично я настоятельно не рекомендовал бы эксплуатировать данный усилитель на мощностях более 200-220 Ватт.
ЗАПОМНИТЕ! Это не компьютер, никакое супер-охлаждение не нужно, конструкция не должна работать на пределе своих возможностей, тогда вы получите надежный усилитель, который будет работать долгие годы и радовать вас звуком. Мы ведь решили сделать качественное устройство, а не букет новогодних фейерверков, поэтому всякие «выжиматели» пускай идут лесом.
При напряжениях питания ниже ±45 В/8 Ом и ±35 В/4 Ом вторую пару выходных транзисторов (VT12, VT13) можно не ставить! При таких напряжениях питания получаем выходную мощность порядка 100 Вт, что для дома более чем достаточно. Замечу, что если при таких напряжениях все-таки установить 2 пары, то выходная мощность повысится совсем на незначительную величину порядка 3-5 Вт. Но если «жаба не душит», то с целью увеличения надежности можно и 2 пары поставить.
Мощность трансформатора можно рассчитать, используя программу «PowerSup». Расчет, основанный на том, что примерный КПД усилителя равен 50-55%, а значит, мощность трансформатора равна:
Pтранс = (Pвых * Nканалов * 100%) / КПД
Формула применима только в том случае, если вы хотите долговременно слушать синусоиду. У реального же музыкального сигнала, в отличие от синуса, соотношение пикового и среднего значений гораздо меньше, поэтому нет смысла тратить деньги на лишние мощности трансформатора, которые все равно никогда не будут использованы.
Кому не охота считать: для усилителя 2х100 ватт вполне достаточно трансформатора 100-150 Вт и электролитов по 20000-30000 мкФ в плечо.
В расчете рекомендую выбирать самый «тяжелый» пик-фактор (8 дБ), чтобы ваш БП незагнулся, если вдруг решите послушать музыку с таким п-ф. Кстати, выходную мощность и напряжение питания тоже рекомендую рассчитать с помощью этой программы. Для Ланзара dU можно выбрать порядка 4-7 В.
Более подробно о программе «PowerSup» и методике расчета написано на сайте автора (AudioKiller’а).
Все это особенно актуально, если вы решили купить новый трансформатор. Если же у вас в закромах он уже имеется, и вдруг оказался большей мощности, чем расчетная, то можно смело его использовать, запас – вещь хорошая, но фанатизма не нужно. Если же вы решили самостоятельно изготовить трансформатор, то на этой страничке Сергея Комарова есть нормальный метод расчета.
Непосредственно сама схема простейшего двуполярного БП выглядит так:
Сама схема и детали для ее построения хорошо описана Михаилом (D-Evil) в ФАКе по TDA7294.
Повторяться не буду, отмечу только поправку про мощность трансформатора, описанно выше, и про диодный мостик: так как у Ланзара напряжение питания может быть выше, чему TDA729х, то мостик должен «держать» соответственно большее обратное напряжение, не менее:
Uобр_мин = 1,2*(1,4 * 2 * Uполуобмотки_трансформатора),
где 1.2 – коэффициент запаса (20%)
А при больших мощностях трансформатора и емкостях в фильтре с целью защиты трансформатора и мостика от колоссальных пусковых токов следует использовать т.н. схему «мягкого пуска» или «софтстарт».
Детали усилителя
Список деталей для одного канала приложен в архиве в файле
Некоторые номиналы требуют особых пояснений:
C1 – разделительный конденсатор, должен быть хорошего качества. По типам конденсаторов, используемых в качестве разделительных, существуют разные мнения, поэтому искушенные смогут сами выбрать для себя наилучший вариант оного. Для остальных рекомендую использовать пленочные полипропиленовые конденсаторы известных брендов типа Рифа PHE426 и т.п., но при отсутствии таковых широкодоступные лавсановые К73-17 вполне подойдут.
От емкости этого конденсатора также зависит нижняя граничная частота, которая будет усиливаться.
В печатной плате от interlavka.narod.ru в качестве С1 предусмотрено посадочное место для неполярного конденсатора, составленного из двух электролитов, включеннях «минусами» друг к другу и «плюсами» в цепь и зашунтированных пленочным конденсатором 1 мкФ:
Лично я бы выкинул электролиты и оставил бы один пленочный конденсатор выше указанных типов, емкостью 1,5-3,3 мкФ – такой емкости достаточно для работы усилителя на «широкую полосу». В случае работы на сабвуфер, емкость требуется по-больше. Тут то и можно было бы добавить электролиты емкостями 22-50 мкФ х 25 В. Однако, печатная плата накладывает свои ограничения, и пленочный конденсатор 2.2-3.3 мкФ туда вряд ли влезет. Поэтому ставим 2х22 мкф 25 В+1 мкФ.
R3, R6 – балластные. Хотя изначально эти резисторы выбраны 2,7 кОм, я бы пересчитал их на нужное напряжение питания усилителя по формуле:
R=(Uплеча – 15В)/Iст (кОм) ,
где Iст – ток стабилизации, мА (порядка 8-10 мА)
L1 – 10 витков провода 0,8 мм на 12 мм оправке, все смазывается суперклеем, и после высыхания внутрь вкладывается резистор R31.
Электролитические конденсаторы С8, С11, С16, С17 должны быть рассчитаны нанапряжение не ниже, чем напряжение питания с запасом 15-20%, например, при ±35 В подойдут конденсаторы на 50 В, а при ±50 В уже нужно выбирать на 63 Вольта. Напряжения других электролитических конденсаторов указано на схеме.
Пленочные конденсаторы (неполярные) обычно не делают рассчитанными менее чем на 63 В, так что тут проблем возникнуть не должно.
Подстроечный резистор R15 – многооборотный, тип 3296.
Под эмиттерные резисторы R26, R27, R29 и R30 – на плате предусмотрены посадочные места под проволочные керамические SQP резисторы мощностью 5 Вт. Диапазон приемлемых номиналов – 0,22-0,33 Ом. Хотя SQP – это далеко не самый лучший вариант, зато доступный.
Можно применить и отечественные резисторы C5-16. Я не пробовал, но возможно они даже будут лучше SQP.
Остальные резисторы – C1-4 (углеродистые) или С2-23 (МЛТ) (металлопленочные). Все, кроме указанных отдельно – на 0,25 Вт.
Некоторые возможные замены:
- Парные транзисторы меняются на другие пары. Составление пары из транзисторов двух разных пар недопустимо.
- VT5/VT6 можно заменить на 2SB649/2SD669. Следует учесть, что цоколевка этих транзисторов зеркальна относительно 2SA1837/2SC4793, и при использовании их нужно развернуть на 180 градусов относительно нарисованных на плате.
- VT8/VT9 – на 2SC5171/2SA1930
- VT7 – на BD135, BD137
- Транзисторы дифкаскадов (VT1 и VT3), (VT2 и VT4) желательно подобрать попарно с наименьшим разбросом беты (hFE) с помощью тестера. Точности 10-15% вполне достаточно. При сильном разбросе возможен несколько повышенный уровень постоянного напряжения на выходе. Процесс описан Михаилом (D-Evil) в ФАКе по усилителю ВП тут.
Еще одна иллюстрация процесса измерения беты:
Транзисторы 2SC5200/2SA1943 являются самыми дорогостоящими компонентами в данной схеме, их часто подделывают. Похожие на настоящие 2SC5200/2SA1943 фирмы Toshiba имеют сверху два следа отлома и выглядят так:
Одинаковые выходные транзисторы желательно взять из одной партии (на рисунке 512 – номер партии, т.е. скажем оба 2SC5200 с номером 512), тогда ток покоя при установке двух пар будет равномернее распределяться на каждую пару.
Печатная плата
Печатная плата взята с interlavka.narod.ru. Исправления с моей стороны носили в основном косметический характер, также исправлены некоторые ошибки в подписанных номиналах, вроде перепутанных резисторов у транзистора термостабилизации и др. мелочи. Плата нарисована со стороны деталей. Зеркалить для изготовления ЛУТ’ом не нужно!
Несколько рекомендаций при сборке
- ВАЖНО! Перед впаиванием каждая деталь должна быть проверена на исправность, сопротивление резисторов измерено во избежание ошибки в номинале, транзисторы проверены прозвонкой тестером, и так далее. Искать подобные ошибки потом на собранной плате гораздо сложнее, так что лучше не торопиться и все проверить. Cэкономите КУЧУ времени и нервов.
- ВАЖНО! Перед впаиванием подстроечного резистора R15, он должен быть «выкручен» так, чтобы в разрыв дорожки впаивалось его полное сопротивление, т.е., если смотреть по картинке выше, между правым и средним выводом д.б. все сопротивление подстроечника.
- Перемычки во избежание случайного к.з. лучше делать изолированными проводами.
- Транзисторы VT7-VT13 устанавливаются на общий радиатор через изолирующие прокладки – слюду с термопастой (например, КПТ-8) или «Номакон». Слюда более предпочтительна. Указанные на схеме VT8,VT9 в изолированном корпусе, поэтому их фланцы достаточно просто смазать термопастой. После установки на радиатор тестером проверяются коллекторы транзисторов (средние ножки) на отсутствие к.з. с радиатором.
- Транзисторы VT5, VT6 тоже нужно установить на небольшие радиаторы – например 2 плоские пластинки размерами около 7х3 см, вообще, что найдется в закромах, то и ставьте, незабудьте только термопастой промазать.
- Для лучшего теплового контакта транзисторы дифкаскадов (VT1 и VT3), (VT2 и VT4) можно тоже смазать термопастой и прижать их друг к другу термоусадкой.
Первый запуск и настройка
Еще раз внимательно все проверяем, если на вид все нормально, нигде нет ошибок, «соплей», коротких замыканий на радиатор и пр., то можно приступить к первому запуску.
ВАЖНО! Первый запуск и настройку любого усилителя нужно проводить с закороченным на землю входом, с ограничением тока источника питания и без нагрузки. Тогда шанс спалить что-то сильно уменьшается. Самое простое решение, которым пользуюсь я – лампа накаливания 60-150 Вт, включенная последовательно первичной обмотке трансформатора:
Запускаем через лампу усилитель, измеряем постоянное напряжение на выходе: нормальные значения – не более ±(50-70) мВ. «Гуляние» постоянки в пределах ±10 мВ считается нормальным. Контролируем наличие напряжений 15 В на обоих стабилитронах. Если все в норме, ничего не взорвалось, не сгорело, то приступаем к настройке.
Лампа при запуске исправного усилителя с током покоя = 0 должна кратковременно вспыхнуть (из-за тока при заряде емкостей в БП), а потом погаснуть. Если лампа ярко горит, значит что-то неисправно, выключаем и ищем ошибку.
Как уже было сказано, усилитель прост в настройке: требуется только установить ток покоя (ТП) выходных транзисторов.
Его следует выставлять на «прогретом» усилителе, т.е. перед установкой пусть поиграет некоторое время, минут 15-20. Во время установки ТП вход должен быть закорочен на землю, а выход висеть в воздухе.
Ток покоя можно узнать, измерив падение напряжения на паре эмиттерных резисторов, например на R26 и R27 (мультиметр установить на предел 200 мВ, щупы – на эмиттеры VT10 и VT11):
Cоответсвенно, Iпок = Uv/(R26+R26).
Далее ПЛАВНО, без рывков крутим подстроечник и смотрим на показания мультиметра. Требуется установить 70-100 мА. Для указанных на рисунке номиналов резисторов это эквивалентно показанию мультиметра (30-44) мВ.
Лампочка при этом может немного начать светиться. Проверяем еще раз уровень постоянного напряжения на выходе, если все в норме, можно подключать акустику и слушать.
Другая полезная информация и возможные варианты устранения несправностей
Самовозбуждение усилителя: Косвенно определяется по нагреву резистора в цепи Цобеля – R28. Достоверно определяется с помощью осциллографа. Для устранения попробовать увеличить номиналы корректирующих емкостей C9 и C10.
Большой уровень постоянной составляющей на выходе: подобрать транзисторы дифкаскадов (VT1 и VT3), (VT2 и VT4) по «Бетте». Если не помогает, или подобрать точнее нет возможности, то можно попробовать изменять номинал одного из резисторов R4 и R5. Но такое решение – не самое лучшее, лучше все же подобрать транзисторы.
Вариант небольшого повышения чувствительности: Повысить чувствительность усилителя (коэф. усиления) можно, увеличив номинал резистора R14. Коэф. усиления может быть рассчитан по формуле:
Ку = 1+R14/R11, (раз)
Но не стоит слишком увлекаться, так как с увеличением R14, уменьшается глубина ООС и увеличивается неравномерность АЧХ и КНИ. Лучше измерить уровень выходного напряжения источника при полной громкости (амплитуду) и подсчитать, какой Ку необходим для работы усилителя с полным размахом выходного напряжения, взяв его с запасом 3 дБ (до клиппинга).
Для конкретики, пусть максимум, до которого терпимо поднять Ку – 40-50. Если надо больше, то делайте предусилитель.
Если возникли какие-то вопросы, пишите в соответствующую тему на форум. Удачной сборки!
Печатная плата
Автор: Ермаков Евгений (GeniusXZ)
Был у меня видео-ресивер Pioneer VSX-528 (5.1), прослужил он мне где-то 4 года и в один прекрасный день, а точнее вечер, придя домой, я не смог получить кина с mac mini, выступающего в роле домашнего медиацетра.
В течении 2 вечеров я пытался понять кто виноват и что делать.
Оказалось, что на правой колонке выпал кабель + и упал на -. Так же не было изображения с самого ресивера, перестало показывать сервисное меню, mac mini тоже не давал картинку не на один hdmi порт не одного из 2 теликов.
Воспрос с выгоревшим портом mac mini решился путем покупки переходника с thunderbolt на hdmi.
А вот что делать с ресивером было не понятно. Проанализировав во сколько может обойтись ремонт и не найдя запасные части для самостоятельного ремонта, было принято решение собрать в корпусе ресивера стерео усилитель Hi-Fi класса.
Рассматривал вариант покупки уже готовых плат из Франции или накройняк Китая. Но не понятно было, что получится по качеству, а стоимость приближалась к 15000 за комплект. В один прекрасный вечер, наткнулся на видос про усилитель по схеме *Ланзар*, стал штудировать форумы и всякие тематические ресурсы. Материалов много, отзывы сплошь положительные. Мощность подходит под колонки которые есть в наличии.
Решение принято, будем строить Ланзар.
Попытался собрать элементную базу, но мне это не удалось, тк не все запчасти были в наличии в 3 крупных питерских магазинах. Лазая по авито в поисках вариантов усилителей, я наткнулся на объявление о продаже уже готового набора элементов для построения усилителя, как оказалось у этих ребят и платы есть готовые, заводского исполнения, что решало вопрос с их изготовлением. Посчитав, оказалось, что купив всё в этой конторе, я экономил не менее 1000 с одного канала. Набор из 2 плат и 2 пакетов элементов, обошелся мне в 2900 руб.
В тот же вечер была спаяна плата 1-го канала. Какое-то время ушло на понимание, как всё запитать оставшимися кишками от ресивера, и о чудо в один прекрасный вечер, спустя пару-тройку дней я услышал первые звуки. Качество звука меня очень порадовало. Из-за отсутствия защиты колонки от постоянного напряжения, все тесты производились на центральном канале системы 5.1. Такого звучания я от неё не ожидал и не когда не слышал.
Как оказалось, в пакетиках элементов не хватало индукци, которую нужно намотать самостоятельно. Неделя ушла на поиски обмоточного провода. Тем временем был спаян второй канал.
После тщательного тестирования, на свой страх и риск было принято решение подключить основные колонки. Всё прошло успешно, и вот уже неделю я наслаждался качественным мощным звуком, попутно ища схему защиты акустики от постоянного напряжения, в случае выхода из строя усилителя. Такая была найдена и собрана.

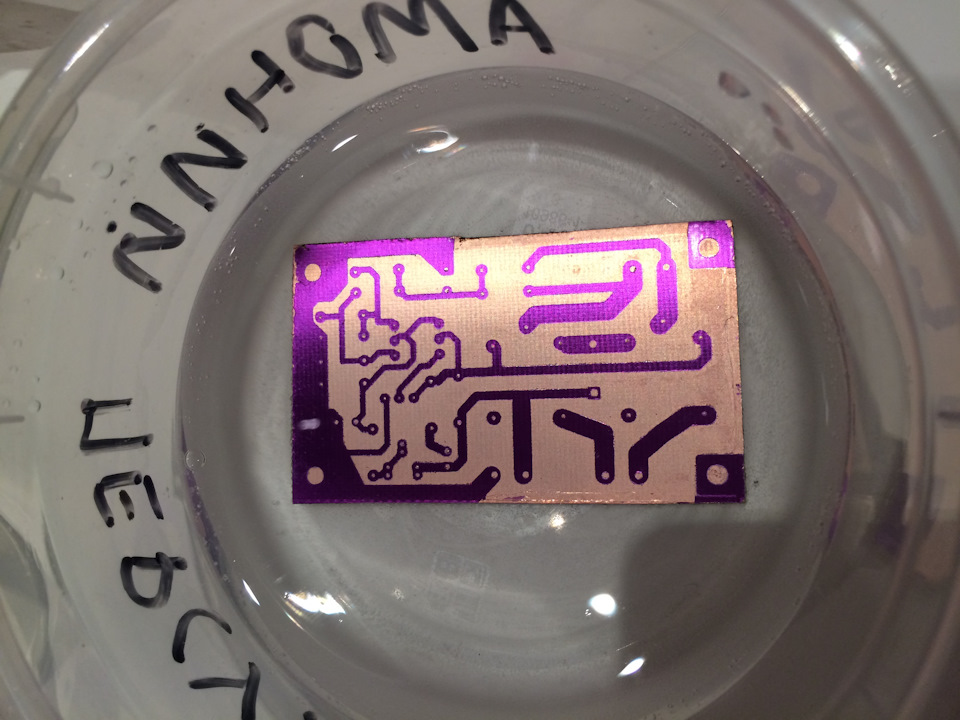

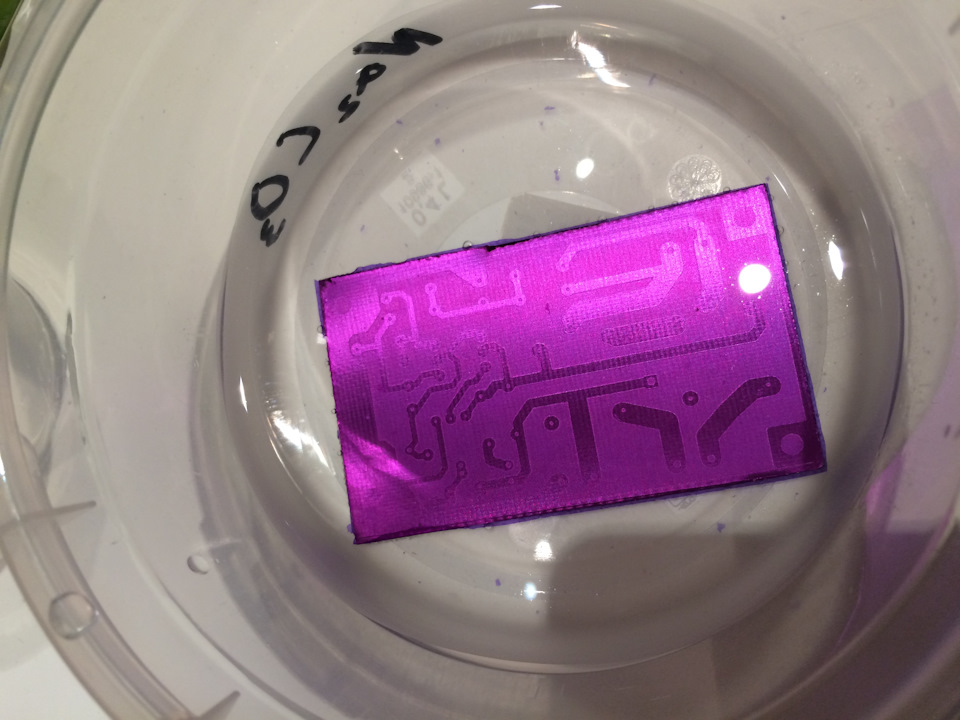

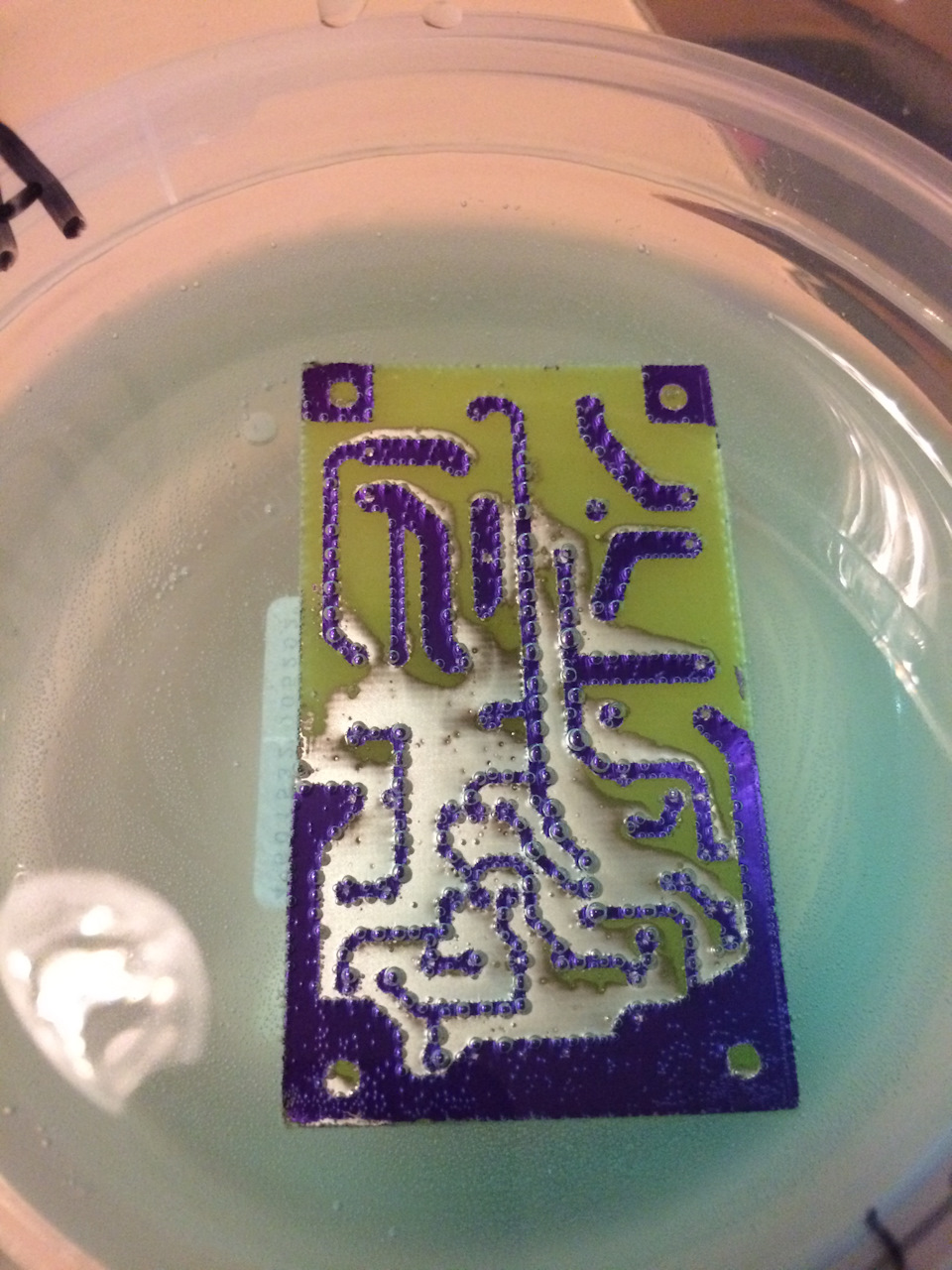

Тут уже пришлось вспомнить про фоторезист и изготовление печатных плат в домашних условиях. Помогла моя инструкция размещенная в БЖ пару лет назад.
Обмоточный провод найден, 2 индукции намотаны, витки склеены. Поместил в них резисторы и запаял всё на место. Также был добавлен вентилятор на минимальных оборотах, чтоб его совсем не было слышно.

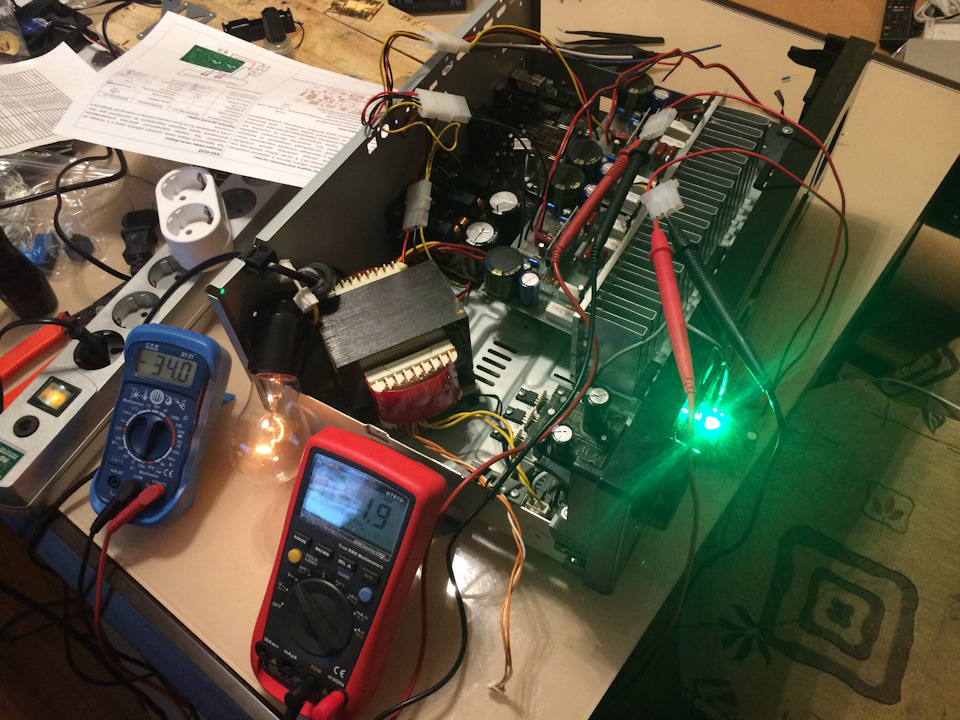

При настройке усилителя, а точнее выставлении тока покоя, оказалось, что он и так прыгает в нужных пределах. Так что подстроечные резисторы я крутить не стал.
Усилитель еще не закончен. Есть пару идей по дополнительным наворотам.

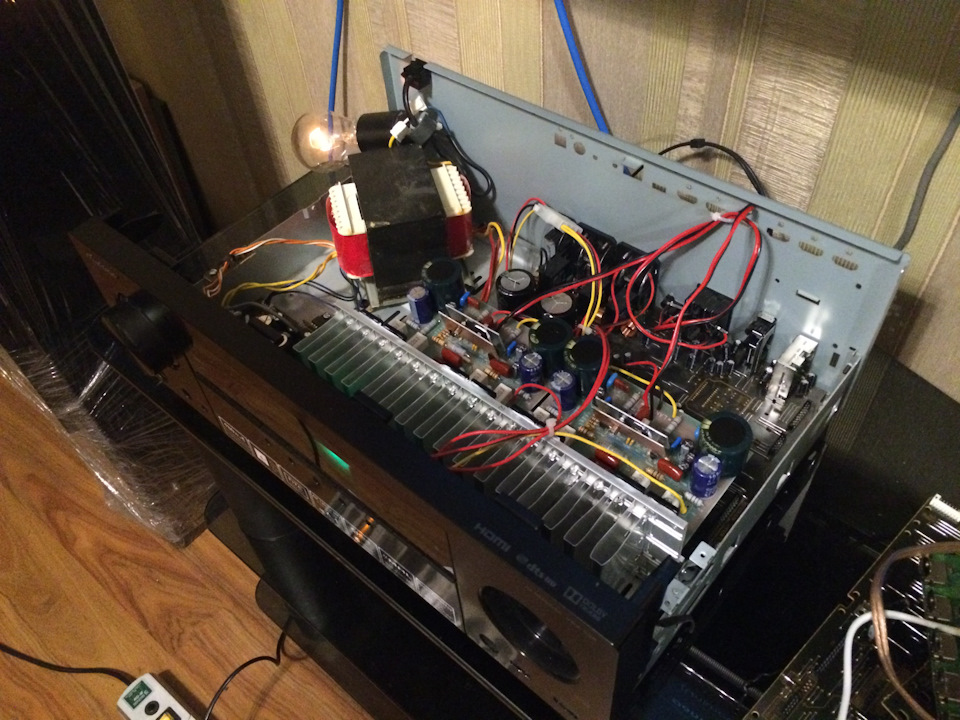

Полученным результатом полностью доволен. Качество звука ощутимо лучше чем было с ресивера. Акустика раскрылась для меня с новой стороны. Саб пока курит в стороне, и без него басов хватает, но и до него дойдут руки.
Да не 5.1. Для домашнего кинотеатра, когда разбогатею, куплю новый ресивер.
Итого усилитель обошелся ~ 3500 руб.
В этой статье я покажу свой усилитель Ланзар .Усилитель собирался пол года назад под заказ, но под конец заказчик передумал и я забросил работы по нему.
Вспомнил про него лишь сейчас, когда начался конкурс. Усилитель практически доделан, не хватает лишь пары полевиков в преобразователе и нужно добиться адекватной работы защиты, а так всё готово. К сожалению тесты усилителя в видео проводить я не буду, две основные причины это отсутствие мощного источника питания 12 вольт и вторая – тестовый динамик на 100 ватт при прошлых тестах приказал долго жить, диффузор просто выпрыгнул вместе с катушкой, теперь я без динамика за то замерил мощность, на 5 – почти 6 омах она была 300-310 ватт.
В этом усилителе меня удивляет один момент, при снимаемой мощночти 300 вт, выходные транзисторы не выгорают, хотя покупались на ибее за 100 рублей/пара.
Ниже приведена схема усилителя
Схема была взята в интернете, так же как и печатная плата.
Теперь посмотрим на схему преобразователя
Схему рисовал сам, тут мы видим преобразователь напряжения на IR2153, частота преобразователя 70 кГц, в качестве силовых транзисторов примененыIRF3205, по 2 штуки на плечо.
+ и – питания преобразователя можно кидать (через предохранитель конечно же) напрямую на аккумулятор, ведь включение преобразователя произойдёт только при подаче 12 вольт с магнитолы на контакт REM, а именно на ногу питания микросхемы. Вот такая хитрая схема запуска. Кстати кулер запитывается не напрямую от аккумулятора, а от отдельного выхода преобразователя специально, чтобы он включался только при включении самого усилителя, а не крутился бесконечно, что не слабо сократило бы ему жизненный ресурс.
Трансформатор намотан на двух сложенных кольцах проницаемостью 2000
Первичная обмотка содержит 5 витков на каждое плечо проводом 0.8мм в 10 жил. Основная вторичная обмотка имеет 26+26 витков тем же проводом в 4 жилы. Обмотка питания ФНЧ содержит 8+8 витков тем же проводом. Обмотка для питания кулера – 8 витков.
На выходе имеем двухполярное напряжение +- 60 вольт для питания самого усилителя и блока защиты, двухполярное стабилизированное +-15 вольт для питания ФНЧ и однополряное стабилизированное 12 вольт для питания кулера. Все напряжения выпрямляются диодными мостами. Основной выход – это 4 диода FCF10A40 10 Ампер 400 Вольт, они усаживаются на радиатор. Остальные мосты построены из ультрабыстрых 1 амперных диодов UF4007.
Схемы ФНЧ и защиты нет, но есть печатные платы со всеми номиналами компонентов.
Плата защиты
Плата ФНЧ
Плата преобразователя
Стабилизатор +-15в и 12в
Сам усилитель
Вот что в итоге у меня получилось
Все платы можно скачать тут
Повторюсь, включения усилителя и тестов к сожалению не будет. На нехватку пары фетов в преобразователе можно бы было закрыть глаза, но просто не на чём тестировать и не от чего запитывать этот усилитель
Но за то я немножко покручу всё перед камерой, можно будет увидеть усилитель со всех сторон
Автор — Александр
Принципиальная схема усилителя мощности ЛАНЗАР приведена на рисунке 1. Это практически типовая симметричная схема, что позволило серьезно уменьшить нелинейные искажения до очень низкого уровня.
Данная схема известна довольно давно, еще в восьмидесятых года Болотников и Атаев приводили аналогичную схему на отечественной элементной базе в книге «Практические схемы высококачественного звуковоспроизведения». Однако работы с этой схемотехникой начались несколько не с этого усилителя.
Все началось со схемы автмобильного усилителя PPI 4240 которая была с успехом повторена:
Принципиальная схема автомобильного усилителя PPI 4240
Далее была статья «Вскрываем усилитель -2» от Железного Шихмана (статья к сожалению удалена с авторского сайта). В ней шла речь о схемотехнике автомобильного усилителя Lanzar RK1200C, где в качестве усилителя использовалась все та же симметричнай схемотехника.
После нескольки месяцев экспериментов на свет появился первый вариант данного усилителя, названного «ЛАНЗАРОМ», хотя конечно было бы справедливей назвать его «ПИПИАЙ» — началось то все именно с него. Однако слово ЛАНЗАР звучит гораздо приятней для уха.
Если кто-то ВДРУГ сочтет название попыткой сыграть на брендовом имени, то смею его заверить — ни чего подобного в мыслях не было и усилитель мог получить абсолютно любое название. Однако ЛАНАЗРОМ он стал в честь фирмы LANZAR, поскольку именно эта автомобильная аппаратура попадает в тот небольшой список, кого лично уважает колектив, трудившийся над доводкой данного усилителя.
Для увеличения мелких рисунков нажмите на него — рисунок откроется в новом окне и ОЧЕНЬ хорошем качестве.
Широкий диапазон питающих напряжений делает возможным построение усилителя мощностью от 50 до 350 Вт, причем при мощностях до 300 Вт у УМЗЧ коф. нелинейных искажения не превышает 0,08% во всем звуковом диапазоне, что позволяет отнести усилитель к разряду Hi-Fi.
На рисунке 2 приведен внешний вид усилителя.
Схема усилителя полностью симметрична от входа до выхода. Двойной дифференциальный каскад (VT1-VT4) на входе и каскад на транзисторах VT5, VT6 обеспечивают усиление по напряжению, остальные каскады — усиление по току. Каскад на транзисторе VT7 стабилизирует ток покоя усилителя. Чтобы устранить его «несимметричность» на высоких частотах, он зашунтирован конденсатором C12.
Каскад драйвера на транзисторах VT8, VT9, как и положено предварительному каскаду, работает в классе A. К его выходу подключена «плавающая» нагрузка — резистор R21, с которого снимается сигнал для возбуждения транзисторов выходного каскада. В выходном каскаде использовано две пары транзисторов, что позволило снимать с него до 300 Вт номинальной мощности. Резисторы в цепях базы и эмиттера устраняют последствия технологического разброса характеристик транзисторов, что позволило отказаться от подбора транзисторов по параметрам.
Напоминаем, что при использовании транзисторов одной партии разброс по параметрам между транзисторами не превышает 2% — это данные завода-изготовителя. Реально крайне редко праметры выходят из трех процентной зоны. В усилителе используются только «одно партийные» оконечные транзисторы, что совместно с балансынми резисторами позволило максимально выровнять режимы работы транзисторов между собой. Однако, если усилитель делается для себя любимого, то будет не бесполензным собрасть проверочный стенд, приведенный в конце ЭТОЙ СТАТЬИ.
Относительно схемотехники остается лишь добавить, что подобное схемотехническое решение дает еще один плюс — полная симметрия избавляет от переходных процессов в оконечном каскаде (!), т.е. в момент включения на выходе усилителя отсутсвуют какие бы то ни было выбросы, характерные большинству дискретных усилителей.
Рисунок 1 — принципиальная схема усилителя ЛАНЗАР.
Рисунок 2 — внешний вид усилителя ЛАНЗАР.
Принципиальная схема мощного эстрадного усилителя мощности 200 Вт 300 Вт 400 Вт умзч на транзисторах высокого качества Hi-Fi УМЗЧ
Техническе характеристики усилителя мощности:
|
ПАРАМЕТР |
НА НАГРУЗКУ |
||
|
8 Ом |
4 Ома |
2 Ома |
|
| Максимальное напряжение питания, ± В |
±65 В |
±60 В |
±40 В |
| Максимальная выходная мощность, Вт при искажениях до 1% и напряжении питания: |
|||
| ±30 В |
40 |
85 |
170 |
| ±35 В |
60 |
120 |
240 |
| ±40 В |
80 |
160 |
320 |
| ±45 В |
105 |
210 |
|
| ±50 В |
135 |
270 |
|
| ±55 В |
160 |
320 |
|
| ±60 В |
200 |
390 |
|
| ±65 В |
240 |
||
| Коф усиления, дБ |
24 |
||
| Не линейные искажения при 2/3 от максимальной мощности, % |
0,04% |
||
| Скорость нарастания выходного сигнала, не менее В/мкС |
50 |
||
| Входное сопротивление, кОм |
22 |
||
| Отношение сигнал/шум, не менее, дБ |
90 |
|
Как видно из характеристик — данный усилитель очень универсален и может с успехом использоваться в любых усилителях мощности, где требуются хорошие характеристики УМЗЧ и высокая выходная мощность. Рисунок 4 Можно конечно довольно долго расхваливать этот усилитель, однако самохвальством как то не скромно заниматься. Поэтому мы решили посмотреть отзывы тех, кто слышал как это работает. Искать долго не пришлось — на форуме Паяльника это усилитель уже давно обсуждают, так что смотрите сами: Самый первый отзыв, потом еще, и еще, и еще, и еще, и еще, и еще, и еще, и еще, и даже тут… Были конечно и отрицательные, но первый от неправильно собранного усилителя, второй от недоведенного варианта на отечественной комплектации…
Усилитель мощности звуковой частоты УМ ЛАНЗАР на базе мощных биполярных транзисторов позволит Вам за короткий промежуток веремени собрать очень высококачественный усилитель звуковой частоты. |
Лентяйка для тех кому лень считать R3, R6:
Питание ±70 В — 3,3 кОм…3,9 кОм
Питание ±60 В — 2,7 кОм…3,3 кОм
Питание ±50 В — 2,2 кОм…2,7 кОм
Питание ±40 В — 1,5 кОм…2,2 кОм
Питание ±30 В — 1,0 кОм…1,5 кОм
Питание ±20 В — СМЕНИТЕ УСИЛИТЕЛЬ
Разумеется, что ВСЕ резисторы 1 Вт, стабилитроны на 15V желательно 1.3 Вт
По нагреву VT5, V6 — в этом случае можно увеличить радиаторы на них или увеличить их эммитерные резисторы с 10 до 20 Ом.
Поскольку данный усилитель пользуется довольно большой популярностью и довольно часто приходят вопросы о его самостоятельном изготовлении были написаны следущие статьи:
Усилители на транзисторах. Основы схемотехнки
Усилители на транзисторах. Построение симметричного усилителя
Тюнинг Ланзара и изменение схемотехники
Наладка усилителя мощности ЛАНЗАР
Увеличение надежности усилителей мощности на примере усилителя ЛАНЗАР
Предпоследняя статья довольно интенсивно использует результаты измерений параметров при помощи симулятора МИКРОКАП-8. Как пользоваться этой программой подробно описано в трилогии статей:
АМПовичок. ДЕТСКИЙ
АМПовичок. ЮНОШЕСКИЙ
АМПовичок. ВЗРОСЛЫЙ
Ну и на последок хотелось бы привести впечатления одного из поклоников данной схемы, собравшего данный усилитель самостоятельно:
Усилитель звучит очень хорошо, высокий демпинг фактор представляет совсем другой уровень воспроизведения НЧ, а высокая скорость нарастания сигнала отлично справляется с воспроизведением даже самых мельчайших звуков в ВЧ и СЧ диапазоне.
О прелестях звучания говорить можно очень много, но главное достоинство этого усилителя в том, что он не вносит ни какой окраски в звучание-он нейтральный в этом плане, и только повторяет и усиливает сигнал от источника звука.
Многие кто слышали как звучит этом усилитель(собранный по этой схеме) давали самую высокую оценку его звучанию, в качестве домашнего усилителя для высококачественных АС, а выносливость в *приближенным к военным действиям* условиям даёт шанс использовать его профессионально для озвучивания различных мероприятий на открытом воздухе, а так же в залах.
Для простого сравнения приведу пример который будет наиболее актуален среди радиолюбителей, а так же среди уже *искушенных хорошим звуком*
в музыкальной фонограмме Gregorian-Moment of Peace хор монахов настолько реалистично звучит, что кажется будто звук проходит насквозь, а женский вокал звучит так, как будто певица стоит прямо перед слушателем.
При использовании АС проверенных временем таких как 35ас012 и им подобным АС получают новое дыхание и даже на максимальной громкости звучат так же отчётливо .
К примеру для любителей громкой музыки,при прослушивании музыкального трека Korn ft. Skrillex — Get Up
Колонки с уверенностью и без заметных искажений смогли отыграть все сложные моменты.
Как противоположность этому усилителю был взят усилитель на ТДА7294 который уже на мощности менее 70вт на 1канал смог перегрузить 35ас012 так, что было отчётливо слышно как катушка НЧ динамика бьётся о керн, что чревато поломкой динамика и как следствие убыткам.
Чего нельзя сказать о усилителе *ЛАНЗАР* — даже при подводимой к этим колонкам мощности около 150Вт колонки продолжали отлично работать, а НЧ динамик был настолько хорошо управляем, что никаких посторонних звуков просто не было.
В музыкальной композиции Evanescence — What You Want
Сцена настолько проработана, что слышны даже удары барабанных палочек друг о друга А в композиции Evanescence — Lithium Official Music Video
Партия скипки сменяется электрогитарой, так что просто начинают шевелится волосы на голове, ведь ни какой *затянустости* звучания попросту нет, а быстрые переходы воспринимаются как будто перед Вами проносится болит формузы 1, одно мгновение и ВЫ погружаетесь в новый мир. Не за быв о вокале который на протяжении всей композиции вносит обобщённость к этим переходам, придавая гармоничность .
В композиции Nightwish — Nemo
Ударные звучат как выстрелы, чётко и без рамытия, а раскаты грома в начале композиции просто заставляют оглядется по сторонам.
В композиции Armin van Buuren ft. Sharon den Adel — In and Out of Love
Мы снова погружаемся в мир звуков которые пронизывают нас насквозь давая ощущение присутсвия (и это без каких либо эквалайзеров и дополнительных расшерений стереобазы)
В композиции Johnny Cash Hurt
Мы снова погружаемся в мир гармоничного звучания, а вокал и гитара звучат настолько отчётливо, что даже наростающий темп исполнения воспринимается так, как будто мы сидим за рулём мощного автомобиля и жмём педаль газа в пол, при этом не отпускаем а жмём всё сильнее.
При хорошем источнике звукового сигнала и хорошей акустике усилитель вообще *не напрягает* даже на самой высокой громкости.
Както был у меня в гостях приятель и захотелось ему послушать на что способен этот усилитель, поставив трек в формате ААС Eagles — Hotel California он выкрутил на всю громкость, при этом со стола начали падать инструменты, грудная клетка ощущала как будто хорошо поставленые удары боксёра, стёкла позванивали в стенке, а нам было вполне комфортно слушать музыку, при этом помещение было 14.5м2 с потолком 2.4м.
Поставили ed_solo-age_of_dub , стекла в двух дверках треснули, звук ощущался всем телом, но голова не болела.
Плата, на базе которой делалось видео в формате LAY-5 ТУТ.
Итак, все началось в прошлом году, когда захотел собрать мощный усилитель для автомобильного сабвуфера. Проект был начат летом 2012 года и длился 3 долгих и кропотливых месяца, а затянулось все из-за отсутствия финансов и времени.
Со схемой усилителя тоже долго думал, что выбрать? Среди моря схем высококачественных усилителей выбор впал на усилитель по схеме ланзара.
Почему именно ланзар? По сути, ланзар самая простая из всех аналогичных схем, с нее можно получить довольно высокую мощность (до 350 ватт).
Схема имеет относительно простую конструкцию и малое количество комплектующих компонентов, Только после сборки и настройки усилителя было решено приобрести сабвуферную головки. Коробку для сабвуфера делал вручную, получилось очень даже неплохо.
С тех пор прошло чуть больше года и было решено изготовить усилительный комплекс разряда HI-Fi. На общей плате было решено собрать целых 11 высококачественных усилителей!
Со схематикой и платами долго не возился, нужно было только протравить плату и начать сборку.
С реагентами для травления у нас проблема, поэтому раствор был изготовлен из 11 бутылок перекиси водорода, 8-и пакетиков лимонной кислоты и 5 чайных ложек поваренной соли. Все компоненты тщательно нужно смешивать, чтобы до полного растворения соли и лимонной кислоты.
Перекись водорода — был приобретен в аптеке. Они продаются в бутылках по 100мг, 3-х процентный перекись водорода.
Лимонная кислота — приобретена в ближайшем продуктовом магазине.
Поваренная соль — обыкновенная пищевая соль, думаю, найдется у каждого в доме.
Такой раствор травит плату очень быстро, на все про все ушло 35 минут, хотя раствор поставил на солнце.
После травления тонер нужно смыть, удобно для этого использовать ацетон или бензин.
Третий этап — сверление. Для сверления отверстий в моем случае был использован дрель и сверла 0,6-0,7мм.
Часть 2>>>
>>>ПОЛЕЗНЫЕ СТАТЬИ<<<
