Наименование

Заправочный

объем

Спецификации

Моторное масло

Дизельный

двигатель

D20DTF

≈

6,0 л

Класс качества: Оригинальное моторное масло Ssangyong

(соответствует спецификациям MB Sheet 229.51 SEA 5W30)

Бензиновый

двигатель

G20DF

≈

4 5 л

Класс качества: Оригинальное моторное масло Ssangyong

(соответствует спецификациям MB 229.51 SEA 5W30 или API SN/GF-5

SAE 5W20)

Охлаждающая

жидкость

Дизельный

двигатель

D20DTF

≈

8,5 л

Оригинальная охлаждающая жидкость

Ssangyong Антифриз: SYC-1025
Антифриз: вода = 50:50

НА ОСНОВЕ ОРГАНИЧЕСКИХ КИСЛОТ, ЦВЕТ: ГОЛУБОЙ

Бензиновый

двигатель

G20DF

≈

8,5 л

Рабочая жидкость автоматической трансмиссии

≈

7,5 л

Оригинальная рабочая жидкость Ssangyong (FUCHS TITAN ATF 3292)

Масло механической КП

≈

1,6 л

Оригинальное масло Ssangyong (SAE 75W/85, API GL-4)

Масло раздаточной коробки (PTU)

AWD

≈

0,58 л

Оригинальное масло Ssangyong (SAE 80W/90, API GL-5)

Масло редуктора заднего моста

AWD

≈

0,7 л

Оригинальное масло Ssangyong (SAE 80W/90, API GL-5)

Рабочая жидкость для гидропривода сцепления/тормоза

По мере

необходимости

Оригинальная тормозная жидкость Ssangyong (DOT4)

Жидкость гидроусилителя рулевого управления

≈

1,0 л

Оригинальное масло Ssangyong (рабочая жидкость, ATF DEXRON II)
* TOTAL FLUIDE DA (Только при очень низких температурах)

Рекомендуемые жидкости и смазочные материалы

ОСтОрОжНО

y

Используйте только топливо, жидкости и смазочные материалы рекомендованные Ssangyong.

y

Не смешивайте масла и жидкости различного типа и различных производителей. Это может стать причиной возникновения неисправностей.

y

При замене или проверке поддерживайте указанный уровень масел и рабочих жидкостей.

y

Используйте класс вязкости рабочих жидкостей и смазочных материалов в соответствии со средней сезонной температурой окружающей среды, региона в котором

эксплуатируется автомобиль. За подробной информацией обращайтесь в адрес авторизованных дилерских центров.

,

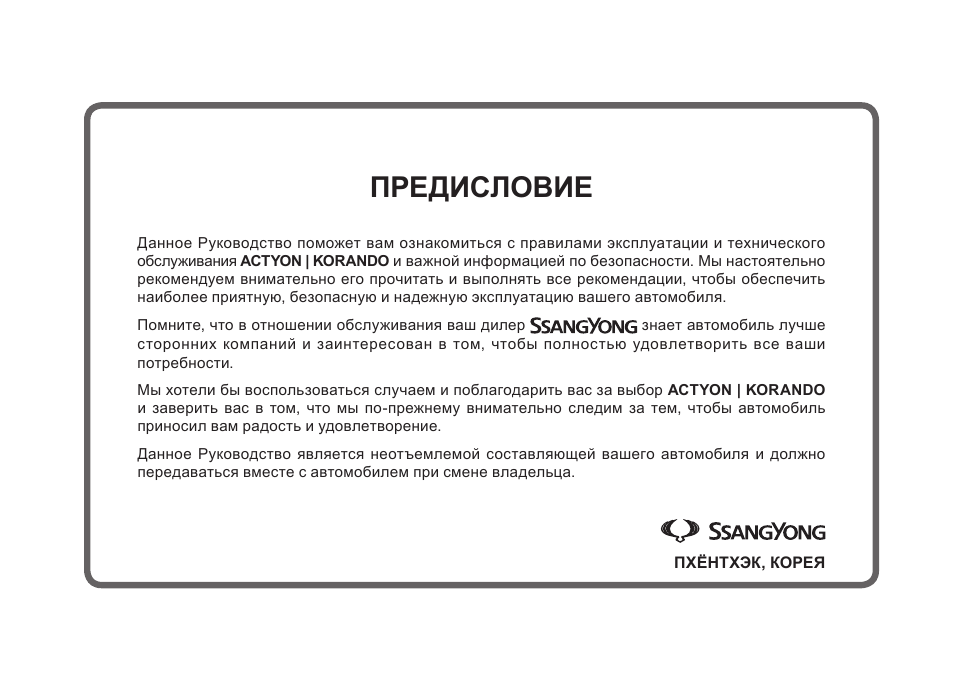

ПрЕДИСЛОВИЕ

Данное Руководство поможет вам ознакомиться с правилами эксплуатации и технического

обслуживания

Actyon | KorAndo и важной информацией по безопасности. Мы настоятельно

рекомендуем внимательно его прочитать и выполнять все рекомендации, чтобы обеспечить

наиболее приятную, безопасную и надежную эксплуатацию вашего автомобиля.
Помните, что в отношении обслуживания ваш дилер

знает автомобиль лучше

сторонних компаний и заинтересован в том, чтобы полностью удовлетворить все ваши

потребности.
Мы хотели бы воспользоваться случаем и поблагодарить вас за выбор

Actyon | KorAndo

и заверить вас в том, что мы по-прежнему внимательно следим за тем, чтобы автомобиль

приносил вам радость и удовлетворение.
Данное Руководство является неотъемлемой составляющей вашего автомобиля и должно

передаваться вместе с автомобилем при смене владельца.

ПХЁНтХЭК, КОрЕЯ

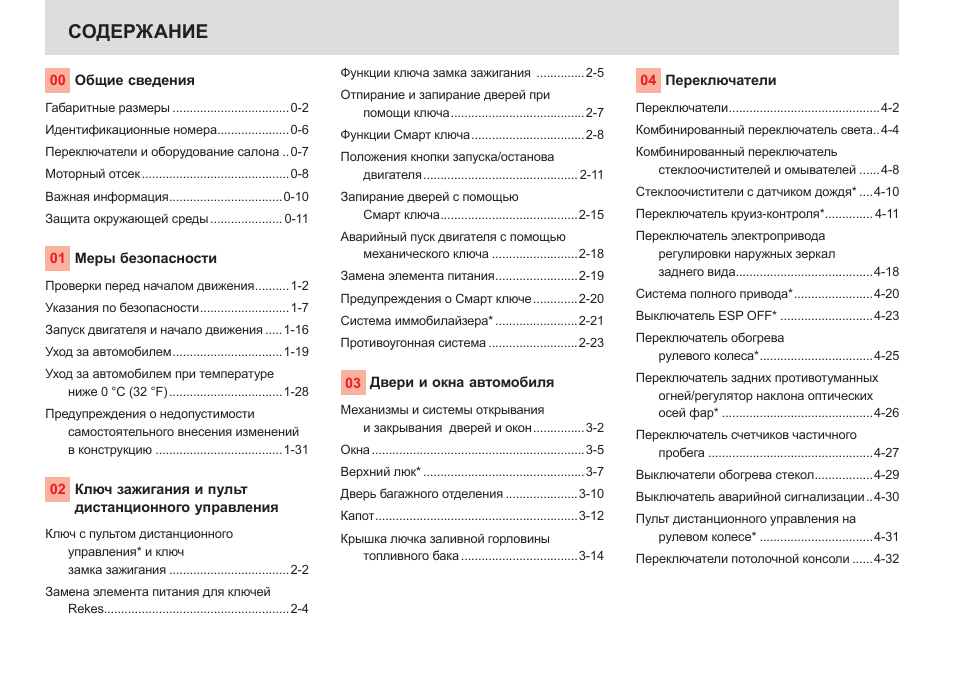

СОДЕржАНИЕ

00

Общие сведения

Габаритные размеры …………………………….0-2
Идентификационные номера…………………0-6
Переключатели и оборудование салона ..0-7
Моторный отсек …………………………………….0-8
Важная информация ……………………………0-10
Защита окружающей среды ………………… 0-11

01

Меры безопасности

Проверки перед началом движения ……….1-2
Указания по безопасности ……………………..1-7
Запуск двигателя и начало движения …..1-16
Уход за автомобилем …………………………..1-19
Уход за автомобилем при температуре

ниже 0 °C (32 °F) ……………………………1-28

Предупреждения о недопустимости

самостоятельного внесения изменений
в конструкцию ……………………………….1-31

02

Ключ зажигания и пульт

дистанционного управления

Ключ с пультом дистанционного

управления* и ключ
замка зажигания ……………………………..2-2

Замена элемента питания для ключей

Rekes………………………………………………2-4

Функции ключа замка зажигания …………..2-5
Отпирание и запирание дверей при

помощи ключа …………………………………2-7

Функции Смарт ключа ……………………………2-8
Положения кнопки запуска/останова

двигателя ……………………………………… 2-11

Запирание дверей с помощью

Смарт ключа ………………………………….2-15

Аварийный пуск двигателя с помощью

механического ключа …………………….2-18

Замена элемента питания ……………………2-19
Предупреждения о Смарт ключе ………….2-20
Система иммобилайзера* ……………………2-21
Противоугонная система ……………………..2-23

03

Двери и окна автомобиля

Механизмы и системы открывания

и закрывания дверей и окон ……………3-2

Окна ……………………………………………………..3-5
Верхний люк* ………………………………………..3-7
Дверь багажного отделения …………………3-10
Капот …………………………………………………..3-12
Крышка лючка заливной горловины

топливного бака …………………………….3-14

04

Переключатели

Переключатели ……………………………………..4-2
Комбинированный переключатель света ..4-4
Комбинированный переключатель

стеклоочистителей и омывателей ……4-8

Стеклоочистители с датчиком дождя* ….4-10
Переключатель круиз-контроля* ………….. 4-11
Переключатель электропривода

регулировки наружных зеркал
заднего вида ………………………………….4-18

Система полного привода* …………………..4-20
Выключатель ESP OFF* ………………………4-23
Переключатель обогрева

рулевого колеса* ……………………………4-25

Переключатель задних противотуманных

огней/регулятор наклона оптических
осей фар* ……………………………………..4-26

Переключатель счетчиков частичного

пробега …………………………………………4-27

Выключатели обогрева стекол ……………..4-29
Выключатель аварийной сигнализации ..4-30
Пульт дистанционного управления на

рулевом колесе* ……………………………4-31

Переключатели потолочной консоли ……4-32

05

Комбинация приборов

Комбинация приборов …………………………..5-2
Контрольно-измерительные приборы …….5-4
Контрольные лампы и индикаторы ………..5-8
ЖК-дисплей …………………………………………5-18
Сообщения на ЖК-дисплее

(Supervision Cluster) ……………………….5-23

06

Переключение передач

и тормозная система

Рычаг переключения передач ………………..6-2
Рычаг селектора автоматической

трансмиссии* …………………………………..6-5

Советы по управлению автомобилем

с автоматической трансмиссией ………6-6

Положения рычага селектора ………………..6-8
Зимний (W) / стандартный (S) режим ……6-14
Безопасный режим (автоматическая

трансмиссия) …………………………………6-15

Система помощи при парковке* ………….6-16
Использование стояночного тормоза ……6-23

07

Сиденья

Водительское сиденье

(с электроприводом)* ………………………7-2

Водительское сиденье

(ручная регулировка) ……………………….7-4

Пассажирское сиденье ………………………….7-5
Задние сиденья …………………………………….7-6
Система обогрева сидений* …………………..7-8
Важные замечания ………………………………..7-9

08

ремни и подушки безопасности

Ремни и подушки безопасности* ……………8-2
Ремни безопасности ……………………………..8-4
Использование трехточечного

ремня безопасности ………………………..8-5

Использование двухточечного

ремня безопасности центрального
места заднего сиденья …………………….8-6

Хранение задних ремней безопасности …8-7
Правила перевозки детей

и беременных женщин …………………….8-8

Крепление детского сиденья с помощью

системы ISOFIX
и страховочных строп* ………………….. 8-11

Указания по использованию ремней

безопасности …………………………………8-18

Система подушек безопасности* ………….8-20
Ситуации, при которых подушки

безопасности не срабатывают ……….8-25

Указания по использованию системы

подушек безопасности …………………..8-29

09

Система вентиляции, обогрева,

кондиционирования воздуха

Система обогрева / кондиционирования

воздуха ……………………………………………9-2

Важные замечания ………………………………..9-4
Автоматический обогреватель /

кондиционер* ………………………………….9-5

Обогреватель / кондиционер с ручным

управлением …………………………………..9-8

Очистка стекол от влаги и наледи ……….. 9-11
Замена фильтрующих элементов системы

кондиционирования ……………………….9-12

10

Устройства и приспособления

для обеспечения комфорта

Отделения для хранения вещей

и устройства для обеспечения
комфорта ………………………………………10-2

Рулевое колесо …………………………………..10-4
Внутреннее зеркало заднего вида* ………10-6
Отделения для хранения вещей…………..10-8
Солнцезащитный козырек ………………….10-13
Передние подстаканники/

задние подстаканники и подлокотник
задних сидений ……………………………10-14

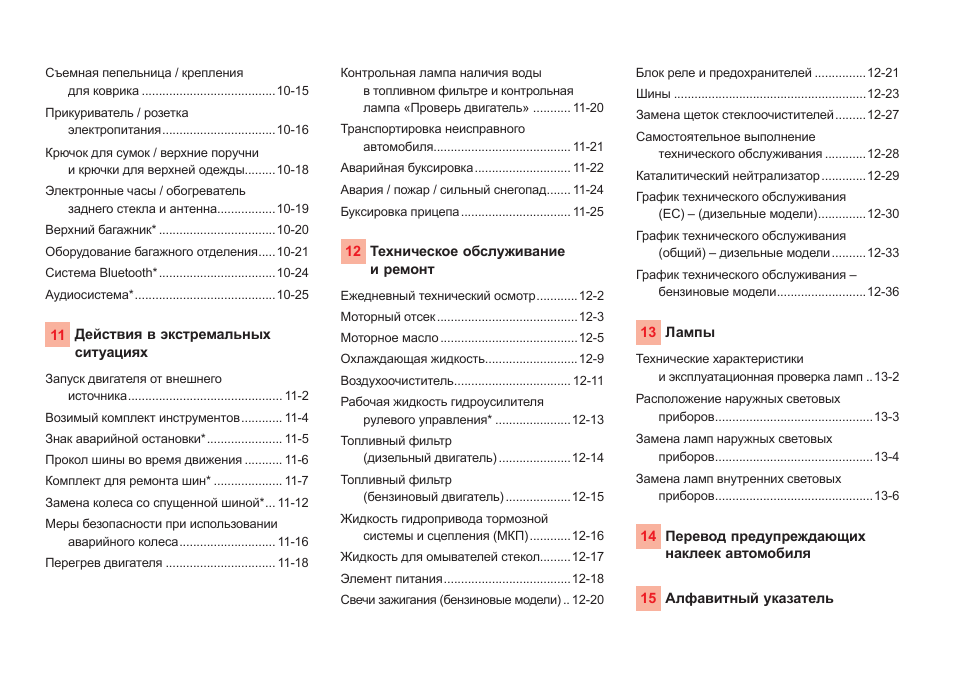

Съемная пепельница / крепления

для коврика …………………………………10-15

Прикуриватель / розетка

электропитания ……………………………10-16

Крючок для сумок / верхние поручни

и крючки для верхней одежды………10-18

Электронные часы / обогреватель

заднего стекла и антенна……………..10-19

Верхний багажник* …………………………….10-20
Оборудование багажного отделения …..10-21
Система Bluetooth* …………………………….10-24
Аудиосистема* …………………………………..10-25

11

Действия в экстремальных

ситуациях

Запуск двигателя от внешнего

источника ……………………………………… 11-2

Возимый комплект инструментов ………… 11-4
Знак аварийной остановки* …………………. 11-5
Прокол шины во время движения ……….. 11-6
Комплект для ремонта шин* ……………….. 11-7
Замена колеса со спущенной шиной* … 11-12
Меры безопасности при использовании

аварийного колеса ………………………. 11-16

Перегрев двигателя ………………………….. 11-18

Контрольная лампа наличия воды

в топливном фильтре и контрольная
лампа «Проверь двигатель» ……….. 11-20

Транспортировка неисправного

автомобиля…………………………………. 11-21

Аварийная буксировка ………………………. 11-22
Авария / пожар / сильный снегопад ……. 11-24
Буксировка прицепа ………………………….. 11-25

12

Техническое обслуживание

и ремонт

Ежедневный технический осмотр …………12-2
Моторный отсек …………………………………..12-3
Моторное масло ………………………………….12-5
Охлаждающая жидкость………………………12-9
Воздухоочиститель ……………………………. 12-11
Рабочая жидкость гидроусилителя

рулевого управления* ………………….12-13

Топливный фильтр

(дизельный двигатель) …………………12-14

Топливный фильтр

(бензиновый двигатель) ……………….12-15

Жидкость гидропривода тормозной

системы и сцепления (МКП) …………12-16

Жидкость для омывателей стекол………12-17
Элемент питания ……………………………….12-18
Свечи зажигания (бензиновые модели) .. 12-20

Блок реле и предохранителей ……………12-21
Шины ………………………………………………..12-23
Замена щеток стеклоочистителей ………12-27
Самостоятельное выполнение

технического обслуживания …………12-28

Каталитический нейтрализатор ………….12-29
График технического обслуживания

(EC) – (дизельные модели) …………..12-30

График технического обслуживания

(общий) – дизельные модели ……….12-33

График технического обслуживания –

бензиновые модели ……………………..12-36

13

Лампы

Технические характеристики

и эксплуатационная проверка ламп ..13-2

Расположение наружных световых

приборов ……………………………………….13-3

Замена ламп наружных световых

приборов ……………………………………….13-4

Замена ламп внутренних световых

приборов ……………………………………….13-6

14

Перевод предупреждающих

наклеек автомобиля

15

Алфавитный указатель

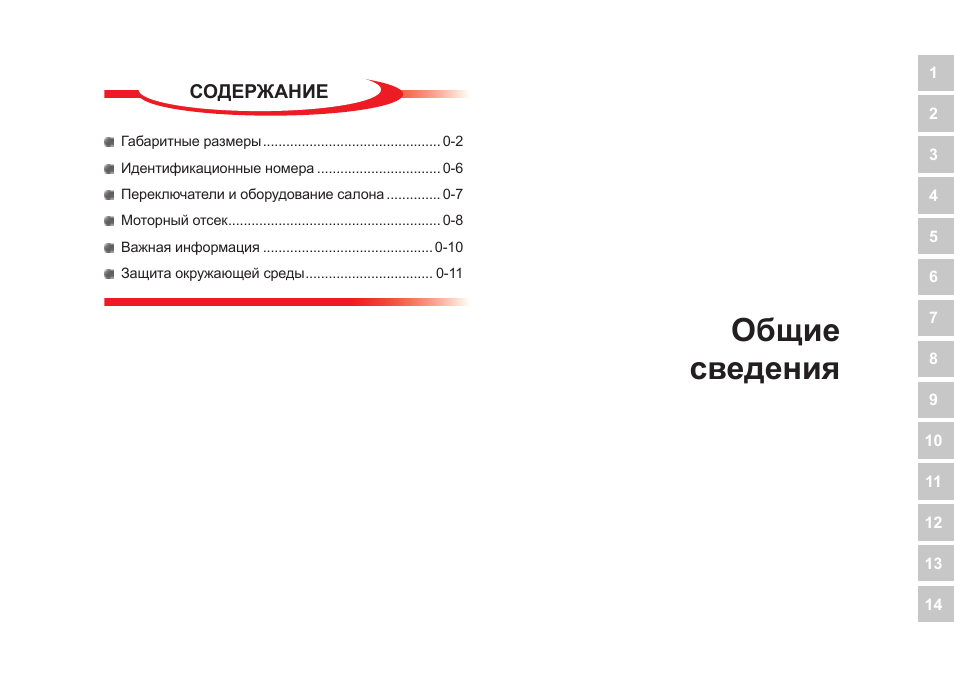

Общие

сведения

СОДЕржАНИЕ

Габаритные размеры ………………………………………. 0-2
Идентификационные номера ………………………….. 0-6
Переключатели и оборудование салона ………….. 0-7
Моторный отсек ………………………………………………. 0-8
Важная информация ……………………………………..0-10
Защита окружающей среды …………………………… 0-11

1

2

3

4

5

6

7

8

9

10

11

12

13

14

ОбщИЕ СВЕДЕНИЯ

0-2

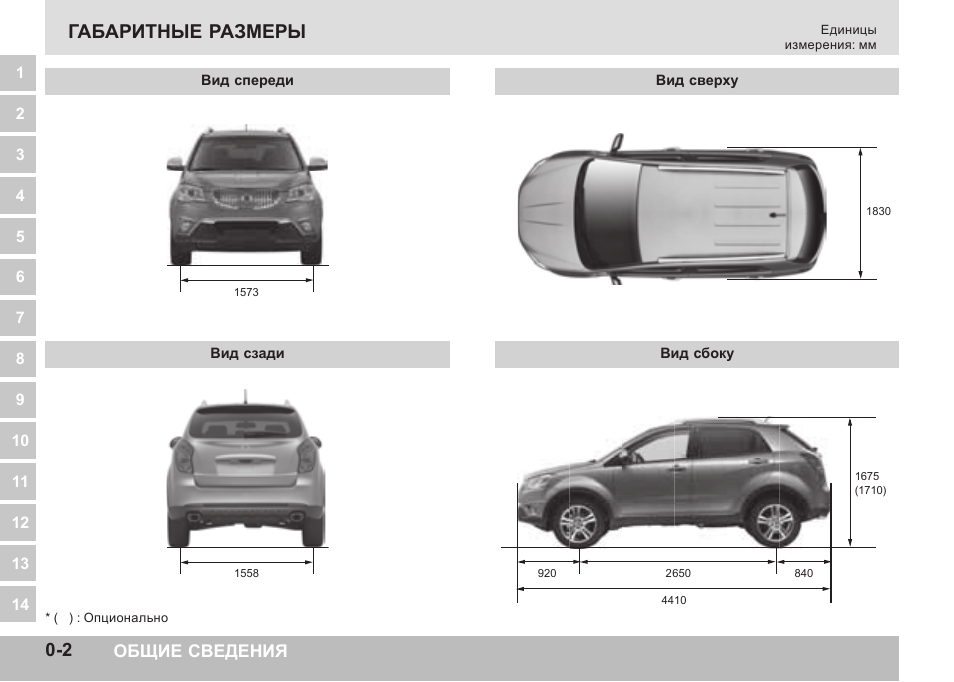

ГАбАрИтНыЕ рАЗМЕры

Вид спереди

Вид сзади

Вид сверху

Вид сбоку

* ( ) : Опционально

Единицы

измерения: мм

1675

(1710)

2650

920

840

4410

1830

1573

1558

1

2

3

4

5

6

7

8

9

10

11

12

13

14

ОбщИЕ СВЕДЕНИЯ

0-3

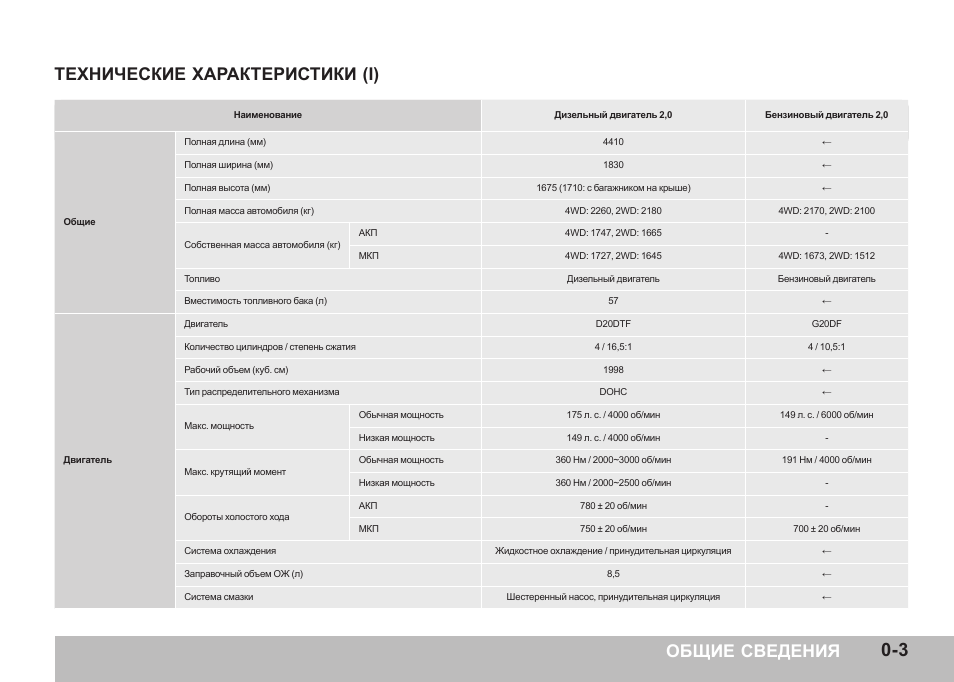

Наименование

Дизельный двигатель 2,0

бензиновый двигатель 2,0

Общие

Полная длина (мм)

4410

←

Полная ширина (мм)

1830

←

Полная высота (мм)

1675 (1710: с багажником на крыше)

←

Полная масса автомобиля (кг)

4WD: 2260, 2WD: 2180

4WD: 2170, 2WD: 2100

Собственная масса автомобиля (кг)

AКП

4WD: 1747, 2WD: 1665

—

МКП

4WD: 1727, 2WD: 1645

4WD: 1673, 2WD: 1512

Топливо

Дизельный двигатель

Бензиновый двигатель

Вместимость топливного бака (л)

57

←

Двигатель

Двигатель

D20DTF

G20DF

Количество цилиндров / степень сжатия

4 / 16,5:1

4 / 10,5:1

Рабочий объем (куб. см)

1998

←

Тип распределительного механизма

DOHC

←

Макс. мощность

Обычная мощность

175 л. с. / 4000 об/мин

149 л. с. / 6000 об/мин

Низкая мощность

149 л. с. / 4000 об/мин

—

Макс. крутящий момент

Обычная мощность

360 Нм / 2000~3000 об/мин

191 Нм / 4000 об/мин

Низкая мощность

360 Нм / 2000~2500 об/мин

—

Обороты холостого хода

AКП

780 ± 20 об/мин

—

МКП

750 ± 20 об/мин

700 ± 20 об/мин

Система охлаждения

Жидкостное охлаждение / принудительная циркуляция

←

Заправочный объем ОЖ (л)

8,5

←

Система смазки

Шестеренный насос, принудительная циркуляция

←

тЕХНИЧЕСКИЕ ХАрАКтЕрИСтИКИ (I)

ОбщИЕ СВЕДЕНИЯ

0-4

Наименование

Дизельный двигатель 2,0

бензиновый двигатель 2,0

Двигатель

Макс. объем масла (л) (при доставке)

6,0

←

Система турбонаддува и тип охлаждения

Турбонагнетатель с жидкостным охлаждением

←

Механическая

коробка передач

Тип управления

Напольное расположение рычага переключения

←

Передаточное число

1-я передача

3,538

3,616

2-я передача

1,909

1,957

3-я передача

1,179

1,207

4-я передача

0,814

0,905

5-я передача

0,734

0,842

6-я передача

0,628

0,714

Передача заднего хода

3,910

3,747

Автоматическая

трансмиссия

Тип

6-ступенчатая с электронным управлением

—

Тип управления

Напольное расположение рычага переключения

—

Передаточное число

1-я передача

4,156

—

2-я передача

2,375

—

3-я передача

1,522

—

4-я передача

1,144

—

5-я передача

0,859

—

6-я передача

0,676

—

Передача заднего хода

3,178

—

раздаточная коробка

Тип

AWD

←

Тип

По требованию

←

Сцепление (МКП)

Тип управления

Гидравлический привод

←

Тип диска

Одинарное сухого трения, диафрагменного типа

←

тЕХНИЧЕСКИЕ ХАрАКтЕрИСтИКИ (II)

Нажмите на кнопку для помощи

Реклама

Машины в продаже

Картинка с сайта: www.drive2.ru

Ростов-на-Дону

SsangYong Actyon, 2013

950 000 ₽

Картинка с сайта: www.drive2.ru

Ростов-на-Дону

SsangYong Actyon, 2014

1 199 000 ₽

Картинка с сайта: www.drive2.ru

Кропоткин

SsangYong Actyon, 2012

1 100 000 ₽

Картинка с сайта: www.drive2.ru

Ростов-на-Дону

SsangYong Actyon, 2014

960 000 ₽

Посмотреть больше машин на Дроме
