21

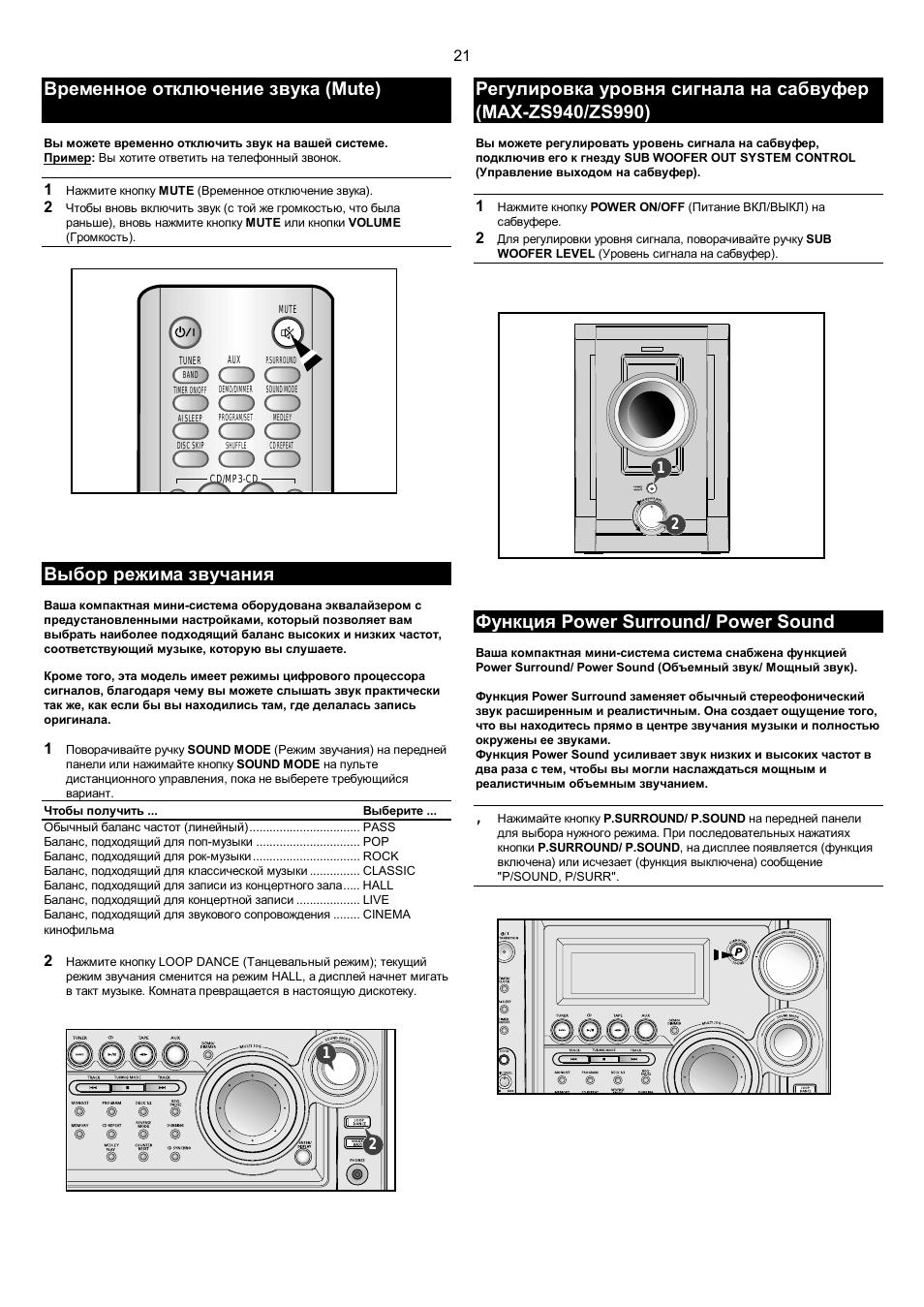

Временное отключение звука (Mute)
Вы можете временно отключить звук на вашей системе.
Пример: Вы хотите ответить на телефонный звонок.
1
Нажмите кнопку MUTE (Временное отключение звука).
2
Чтобы вновь включить звук (с той же громкостью, что была
раньше), вновь нажмите кнопку MUTE или кнопки VOLUME
(Громкость).
Выбор режима звучания
Ваша компактная мини-система оборудована эквалайзером с
предустановленными настройками, который позволяет вам
выбрать наиболее подходящий баланс высоких и низких частот,
соответствующий музыке, которую вы слушаете.
Кроме того, эта модель имеет режимы цифрового процессора
сигналов, благодаря чему вы можете слышать звук практически
так же, как если бы вы находились там, где делалась запись
оригинала.
1
Поворачивайте ручку SOUND MODE (Режим звучания) на передней
панели или нажимайте кнопку SOUND MODE на пульте
дистанционного управления, пока не выберете требующийся
вариант.
Чтобы получить …
Выберите …
Обычный баланс частот (линейный)…………………………… PASS
Баланс, подходящий для поп-музыки …………………………. POP
Баланс, подходящий для рок-музыки………………………….. ROCK
Баланс, подходящий для классической музыки …………… CLASSIC
Баланс, подходящий для записи из концертного зала….. HALL
Баланс, подходящий для концертной записи ………………. LIVE
Баланс, подходящий для звукового сопровождения …….. CINEMA
кинофильма
2
Нажмите кнопку LOOP DANCE (Танцевальный режим); текущий
режим звучания сменится на режим HALL, а дисплей начнет мигать
в такт музыке. Комната превращается в настоящую дискотеку.
Регулировка уровня сигнала на сабвуфер
(MAX-ZS940/ZS990)
Вы можете регулировать уровень сигнала на сабвуфер,
подключив его к гнезду SUB WOOFER OUT SYSTEM CONTROL
(Управление выходом на сабвуфер).
1
Нажмите кнопку POWER ON/OFF (Питание ВКЛ/ВЫКЛ) на
сабвуфере.
2
Для регулировки уровня сигнала, поворачивайте ручку SUB
WOOFER LEVEL (Уровень сигнала на сабвуфер).
Функция Power Surround/ Power Sound
Ваша компактная мини-система система снабжена функцией
Power Surround/ Power Sound (Объемный звук/ Мощный звук).
Функция Power
Surround заменяет обычный стереофонический
звук расширенным и реалистичным. Она создает ощущение того,
что вы находитесь прямо в центре звучания музыки и полностью
окружены ее звуками.
Функция Power Sound
усиливает звук низких и высоких частот в
два раза с тем, чтобы вы могли наслаждаться мощным и
реалистичным объемным звучанием.
â
Нажимайте кнопку P.SURROUND/ P.SOUND на передней панели
для выбора нужного режима. При последовательных нажатиях
кнопки P.SURROUND/ P.SOUND, на дисплее появляется (функция
включена) или исчезает (функция выключена) сообщение
«P/SOUND, P/SURR».
CD/MP3-CD
TUNER
BAND
AUX
P.SURROUND
TIMER ON/OFF
DEMO/DIMMER
SOUND MODE
AI SLEEP
PROGRAM/SET
MEDLEY
MUTE
DISC SKIP
SHUFFLE
CD REPEAT
1
2
2
1
Установка системы на автоматическое выключение, Система s. bass, Подсоединение наушников
Функция микрофона (не во всех моделях) Чат поддержки
- Изображение
- Текст
22

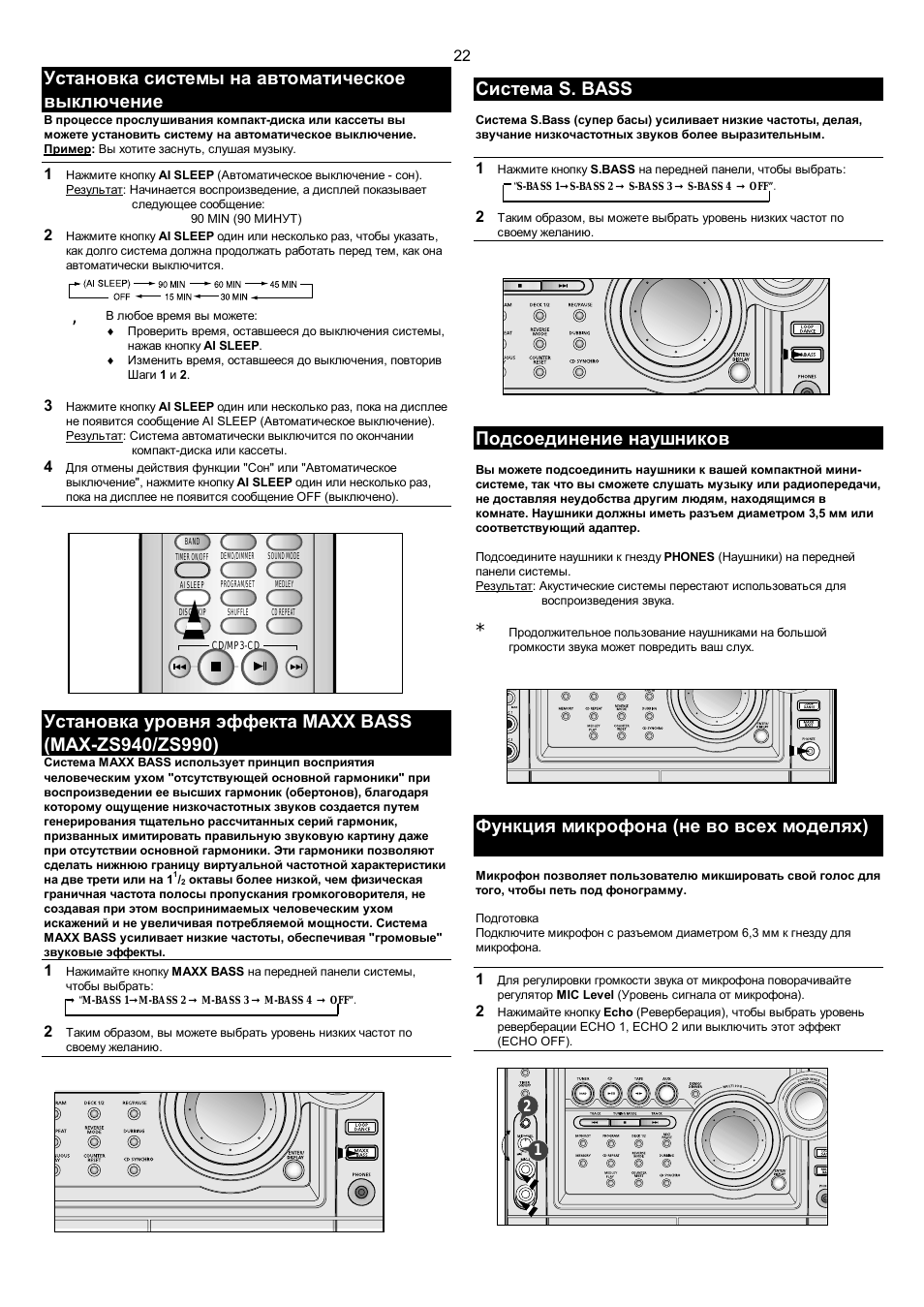

Установка системы на автоматическое
выключение
В процессе прослушивания компакт-диска или кассеты вы
можете установить систему на автоматическое выключение.
Пример: Вы хотите заснуть, слушая музыку.
1
Нажмите кнопку AI SLEEP (Автоматическое выключение — сон).
Результат: Начинается воспроизведение, а дисплей показывает
следующее сообщение:
90 MIN (90 МИНУТ)
2
Нажмите кнопку AI SLEEP один или несколько раз, чтобы указать,
как долго система должна продолжать работать перед тем, как она
автоматически выключится.
â
В любое время вы можете:
¨
Проверить время, оставшееся до выключения системы,
нажав кнопку AI SLEEP.
¨
Изменить время, оставшееся до выключения, повторив
Шаги 1 и 2.
3
Нажмите кнопку AI SLEEP один или несколько раз, пока на дисплее
не появится сообщение AI SLEEP (Автоматическое выключение).
Результат: Система автоматически выключится по окончании
компакт-диска или кассеты.
4
Для отмены действия функции «Сон» или «Автоматическое
выключение», нажмите кнопку AI SLEEP один или несколько раз,
пока на дисплее не появится сообщение OFF (выключено).
Установка уровня эффекта MAXX BASS
(MAX-ZS940/ZS990)
Система MAXX BASS использует принцип восприятия
человеческим ухом «отсутствующей основной гармоники» при
воспроизведении ее высших гармоник (обертонов), благодаря
которому ощущение низкочастотных звуков создается путем
генерирования тщательно рассчитанных серий гармоник,
призванных имитировать правильную звуковую картину даже
при отсутствии основной гармоники. Эти гармоники позволяют
сделать нижнюю границу виртуальной частотной характеристики
на две трети или на 1
1
/
2
октавы более низкой, чем физическая
граничная частота полосы пропускания громкоговорителя, не
создавая при этом воспринимаемых человеческим ухом
искажений и не увеличивая потребляемой мощности. Система
MAXX BASS усиливает низкие частоты, обеспечивая «громовые»
звуковые эффекты.
1
Нажимайте кнопку MAXX BASS на передней панели системы,
чтобы выбрать:
2
Таким образом, вы можете выбрать уровень низких частот по
своему желанию.
Система S. BASS
Система S.Bass (супер басы) усиливает низкие частоты, делая,
звучание низкочастотных звуков более выразительным.
1
Нажмите кнопку S.BASS на передней панели, чтобы выбрать:
2
Таким образом, вы можете выбрать уровень низких частот по
своему желанию.
Подсоединение наушников
Вы можете подсоединить наушники к вашей компактной мини-
системе, так что вы сможете слушать музыку или радиопередачи,
не доставляя неудобства другим людям, находящимся в
комнате. Наушники должны иметь разъем диаметром 3,5 мм или
соответствующий адаптер.
Подсоедините наушники к гнезду PHONES (Наушники) на передней
панели системы.
Результат: Акустические системы перестают использоваться для
воспроизведения звука.
*
Продолжительное пользование наушниками на большой
громкости звука может повредить ваш слух.
Функция микрофона (не во всех моделях)
Микрофон позволяет пользователю микшировать свой голос для
того, чтобы петь под фонограмму.
Подготовка
Подключите микрофон с разъемом диаметром 6,3 мм к гнезду для
микрофона.
1
Для регулировки громкости звука от микрофона поворачивайте
регулятор MIC Level (Уровень сигнала от микрофона).
2
Нажимайте кнопку Echo (Реверберация), чтобы выбрать уровень
реверберации ECHO 1, ECHO 2 или выключить этот эффект
(ECHO OFF).
.
2
1
CD/MP3-CD
BAND
TIMER ON/OFF
DEMO/DIMMER
SOUND MODE
AI SLEEP
PROGRAM/SET
MEDLEY
DISC SKIP
SHUFFLE
CD REPEAT
“
S-BASS 1➞S-BASS 2 ➞ S-BASS 3 ➞ S-BASS 4 ➞ OFF”
.
➞
“
M-BASS 1➞M-BASS 2 ➞ M-BASS 3 ➞ M-BASS 4 ➞ OFF”
.
23
Меры предосторожности
Приведенные ниже рисунки иллюстрируют меры
предосторожности, которые необходимо выполнять при
эксплуатации или транспортировке вашей компактной мини-
системы.
Рабочие условия окружающей
среды:
Рабочая температура 5
°
C ~ 35
°
C
Влажность: 10~75%
Избегайте воздействия на систему
прямого солнечного света и других
источников тепла. Это может
привести к перегреву системы и к
нарушению ее нормальной работы.
Не ставьте на изделие сосуды с
водой или растения в горшках.
Попадание воды внутрь изделия
может привести к поражению
электрическим током и
повреждению изделия. В таких
случаях немедленно отсоедините
изделие от сетевой розетки.
Во время грозы отсоедините
сетевой шнур от розетки.
Скачки сетевого напряжения,
вызванные молнией, могут
повредить изделие.
Если вы не будете пользоваться
изделием в течение длительного
времени, выньте батареи из
пульта дистанционного
управления.
Протечка батарей может привести
к серьезному повреждению
пульта.
При использовании наушников не
устанавливайте излишне большую
громкость звука.
Продолжительное использование
наушников на большой громкости
звука может повредить ваш слух.
Не ставьте на сетевой шнур
тяжелые предметы. Повреждение
сетевого шнура может привести к
выходу изделия из строя
(опасность возникновения пожара)
или к поражению электрическим
током.
Не снимайте с изделия никаких
крышек и кожухов. Внутри изделия
присутствуют компоненты,
находящиеся под напряжениями,
которые могут привести к
поражению электрическим током.
Уход за вашей компактной мини-системой
Для обеспечения наилучшего функционирования вашей
компактной мини-системы, вы должны регулярно чистить
следующие ее компоненты:
¨
Наружный кожух.
¨
Проигрыватель компакт-дисков.
¨
Кассетные деки (головки, прижимные ролики и ведущий вал).
*
Всегда отсоединяйте систему от сетевой розетки:
¨
Перед тем, как чистить ее.
¨
Если вы не будете пользоваться ею в течение
длительного времени.
Наружный кожух
Регулярно чистите наружный кожух системы, используя мягкую тряпку
и слабый раствор моющего средства. Не пользуйтесь абразивными
порошками, жидкостями или очистителями в аэрозольной упаковке.
Никогда не допускайте попадания никаких жидкостей внутрь вашей
системы.
Проигрыватель компакт-дисков
1
Перед воспроизведением компакт-диска, почистите его с помощью
специального средства для чистки компакт-дисков. Не пользуйтесь
средствами, предназначенными для чистки виниловых дисков.
Аккуратно протрите компакт-диск в направлении от центра диска к
краям.
2
Регулярно чистите проигрыватель компакт-дисков с помощью
специального чистящего диска (его можно приобрести через
вашего местного дилера).
Кассетные деки
1
Нажмите в месте PUSH EJECT (
), чтобы открыть деку.
2
Используя ватный тампон и специальную чистящую жидкость,
почистите:
¨
Головки (1)
¨
Прижимные ролики (2)
¨
Ведущие валы (3)
*
¨
Если вы не будете пользоваться пультом дистанционного
управления в течение длительного времени, извлеките из
него батареи во избежание коррозии.
¨
Хотя ваша система очень устойчива к износу, она не должна
использоваться в излишне пыльной обстановке и
подвергаться ударам или воздействию высоких температур
(располагаться рядом с нагревательными приборами, под
воздействием прямого солнечного света, и так далее).
¨
Если система выделяет неприятный запах во время работы,
отключите ее от сетевой розетки и обратитесь в сервисный
центр
3
2
1
VOLUME
UP
DOWN
24

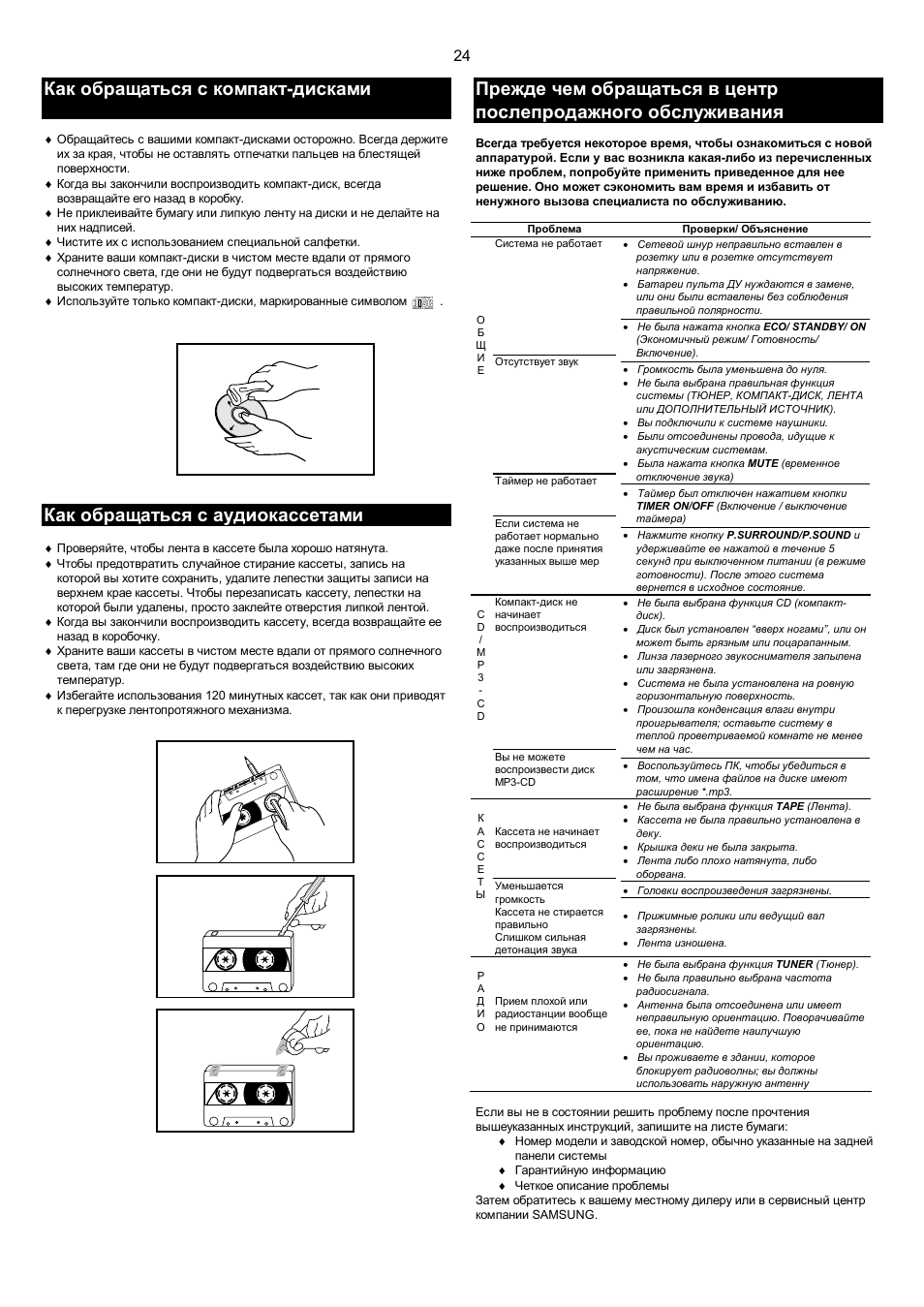

Как обращаться с компакт-дисками
¨
Обращайтесь с вашими компакт-дисками осторожно. Всегда держите
их за края, чтобы не оставлять отпечатки пальцев на блестящей
поверхности.
¨
Когда вы закончили воспроизводить компакт-диск, всегда
возвращайте его назад в коробку.
¨
Не приклеивайте бумагу или липкую ленту на диски и не делайте на
них надписей.
¨
Чистите их с использованием специальной салфетки.
¨
Храните ваши компакт-диски в чистом месте вдали от прямого
солнечного света, где они не будут подвергаться воздействию
высоких температур.
¨
Используйте только компакт-диски, маркированные символом
.
Как обращаться с аудиокассетами
¨
Проверяйте, чтобы лента в кассете была хорошо натянута.
¨
Чтобы предотвратить случайное стирание кассеты, запись на
которой вы хотите сохранить, удалите лепестки защиты записи на
верхнем крае кассеты. Чтобы перезаписать кассету, лепестки на
которой были удалены, просто заклейте отверстия липкой лентой.
¨
Когда вы закончили воспроизводить кассету, всегда возвращайте ее
назад в коробочку.
¨
Храните ваши кассеты в чистом месте вдали от прямого солнечного
света, там где они не будут подвергаться воздействию высоких
температур.
¨
Избегайте использования 120 минутных кассет, так как они приводят
к перегрузке лентопротяжного механизма.
Прежде чем обращаться в центр
послепродажного обслуживания
Всегда требуется некоторое время, чтобы ознакомиться с новой
аппаратурой. Если у вас возникла какая-либо из перечисленных
ниже проблем, попробуйте применить приведенное для нее
решение. Оно может сэкономить вам время и избавить от
ненужного вызова специалиста по обслуживанию.
Проблема
Проверки/ Объяснение
О
Б
Щ
И
Е
Система не работает
Таймер не работает
Если система не
работает нормально
даже после принятия
указанных выше мер
·
Сетевой шнур неправильно вставлен в
розетку или в розетке отсутствует
напряжение.
·
Батареи пульта ДУ нуждаются в замене,
или они были вставлены без соблюдения
правильной полярности.
·
Не была нажата кнопка ECO/ STANDBY/ ON
(Экономичный режим/ Готовность/
Включение).
·
Громкость была уменьшена до нуля.
·
Не была выбрана правильная функция
системы (ТЮНЕР, КОМПАКТ-ДИСК, ЛЕНТА
или ДОПОЛНИТЕЛЬНЫЙ ИСТОЧНИК).
·
Вы подключили к системе наушники.
·
Были отсоединены провода, идущие к
акустическим системам.
·
Была нажата кнопка MUTE (временное
отключение звука)
·
Таймер был отключен нажатием кнопки
TIMER ON/OFF (Включение / выключение
таймера)
·
Нажмите кнопку P.SURROUND/P.SOUND и
удерживайте ее нажатой в течение 5
секунд при выключенном питании (в режиме
готовности). После этого система
вернется в исходное состояние.
C
D
/
M
P
3
—
C
D
Компакт-диск не
начинает
воспроизводиться
Вы не можете
воспроизвести диск
MP3-CD
·
Не была выбрана функция CD (компакт-
диск).
·
Диск был установлен “вверх ногами”, или он
может быть грязным или поцарапанным.
·
Линза лазерного звукоснимателя запылена
или загрязнена.
·
Система не была установлена на ровную
горизонтальную поверхность.
·
Произошла конденсация влаги внутри
проигрывателя; оставьте систему в
теплой проветриваемой комнате не менее
чем на час.
·
Воспользуйтесь ПК, чтобы убедиться в
том, что имена файлов на диске имеют
расширение *.mp3.
К
А
С
С
Е
Т
Ы
Кассета не начинает
воспроизводиться
Уменьшается
громкость
Кассета не стирается
правильно
Слишком сильная
детонация звука
·
Не была выбрана функция TAPE (Лента).
·
Кассета не была правильно установлена в
деку.
·
Крышка деки не была закрыта.
·
Лента либо плохо натянута, либо
оборвана.
·
Головки воспроизведения загрязнены.
·
Прижимные ролики или ведущий вал
загрязнены.
·
Лента изношена.
Р
А
Д
И
О
Прием плохой или
радиостанции вообще
не принимаются
·
Не была выбрана функция TUNER (Тюнер).
·
Не была правильно выбрана частота
радиосигнала.
·
Антенна была отсоединена или имеет
неправильную ориентацию. Поворачивайте
ее, пока не найдете наилучшую
ориентацию.
·
Вы проживаете в здании, которое
блокирует радиоволны; вы должны
использовать наружную антенну
Если вы не в состоянии решить проблему после прочтения
вышеуказанных инструкций, запишите на листе бумаги:
¨
Номер модели и заводской номер, обычно указанные на задней
панели системы
¨
Гарантийную информацию
¨
Четкое описание проблемы
Затем обратитесь к вашему местному дилеру или в сервисный центр
компании SAMSUNG.
COMPACT
DIGITAL AUDIO
25

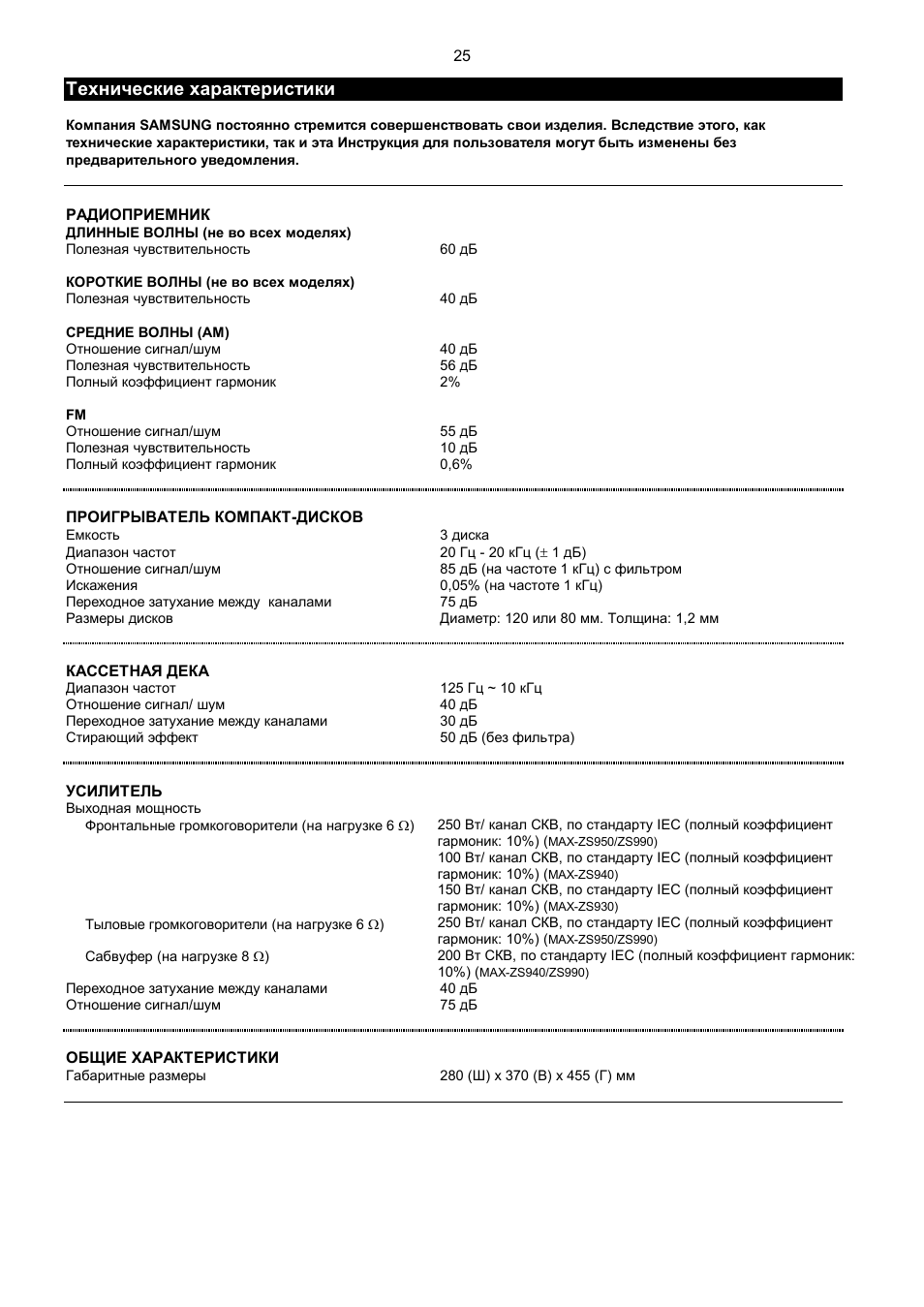

Технические характеристики
Компания SAMSUNG постоянно стремится совершенствовать свои изделия. Вследствие этого, как
технические характеристики, так и эта Инструкция для пользователя могут быть изменены без
предварительного уведомления.
РАДИОПРИЕМНИК
ДЛИННЫЕ ВОЛНЫ (не во всех моделях)
Полезная чувствительность
60 дБ
КОРОТКИЕ ВОЛНЫ (не во всех моделях)
Полезная чувствительность
40 дБ
СРЕДНИЕ ВОЛНЫ (AM)
Отношение сигнал/шум
40 дБ
Полезная чувствительность
56 дБ
Полный коэффициент гармоник
2%
FM
Отношение сигнал/шум
55 дБ
Полезная чувствительность
10 дБ
Полный коэффициент гармоник
0,6%
ПРОИГРЫВАТЕЛЬ КОМПАКТ-ДИСКОВ
Емкость
3 диска
Диапазон частот
20 Гц — 20 кГц (
±
1 дБ)
Отношение сигнал/шум
85 дБ (на частоте 1 кГц) с фильтром
Искажения
0,05% (на частоте 1 кГц)
Переходное затухание между каналами
75 дБ
Размеры дисков
Диаметр: 120 или 80 мм. Толщина: 1,2 мм
КАССЕТНАЯ ДЕКА
Диапазон частот
125 Гц ~ 10 кГц
Отношение сигнал/ шум
40 дБ
Переходное затухание между каналами
30 дБ
Стирающий эффект
50 дБ (без фильтра)
УСИЛИТЕЛЬ
Выходная мощность
Фронтальные громкоговорители (на нагрузке 6
W
)
250 Вт/ канал СКВ, по стандарту IEC (полный коэффициент
гармоник: 10%) (
MAX-ZS950/ZS990)
100 Вт/ канал СКВ, по стандарту IEC (полный коэффициент
гармоник: 10%) (
MAX-ZS940)
150 Вт/ канал СКВ, по стандарту IEC (полный коэффициент
гармоник: 10%) (
MAX-ZS930)
Тыловые громкоговорители (на нагрузке 6
W
)
250 Вт/ канал СКВ, по стандарту IEC (полный коэффициент
гармоник: 10%) (
MAX-ZS950/ZS990)
Сабвуфер (на нагрузке 8
W
)
200 Вт СКВ, по стандарту IEC (полный коэффициент гармоник:
10%) (
MAX-ZS940/ZS990)
Переходное затухание между каналами
40 дБ
Отношение сигнал/шум
75 дБ
ОБЩИЕ ХАРАКТЕРИСТИКИ
Габаритные размеры
280 (Ш) х 370 (В) х 455 (Г) мм
ELECTRONICS
ЭТО ИЗДЕЛИЕ ИЗГОТОВЛЕНО КОМПАНИЕЙ:
AH68-01
396
P
œУ‰ОВКЛЪ ЛТФУО¸БУ‚‡МЛ˛ ФУ М‡БМ‡˜ВМЛ˛
‚ МУП‡О¸М˚ı ЫТОУ‚Лˇı
PÂÍÓÏẨЫВП˚И ФВЛУ‰ : 7ОВЪ
07:54
Samsung MAX-ZS990 мини-обзорчик
04:51
Samsung MAX-ZS940 Мощность 400wt
06:27
Разобрал samsung zs940 и удивился что внутри и как снять лицевую панель
00:49
samsung max-zs940 the best sound
03:47
Мини система MAX-ZS940 высокого качества ! Что внутри?
Нажмите на кнопку для помощи
3 CD CHANGER
MINI MINI COMPONENT
MAX-909/910/916/929/930/932(P)
MAX-936/938/939/940/941
SERVICE
Manual
MIMI MIMI COMPONENT SYSTEM CONTENTS
P
R
E
S
E
T
/
M
A
N
U
A
L
E
Q
T
I
M
E
/
C
L
O
C
K
P
R
O
G
R
A
M
/
S
E
T
POWER
ON/STANDBY
DISC 1 DISC2 DISC 3 DISC CHANGE
OPEN/CLOSE
POWER SOUND
VOLUME
AUXTAPECDTUNER
R
BAND
S.BASS
DUBBING
NORMAL
COUNTER
RESET
DOWN UP
DECK 1 / 2
DEMO
AI OFF / SLEEP
MIC MIXING
MIC
MIN MAX
PHONES
REV. MODE
HIGH
CD SYNCHRO
REC / PAUSE
1. Alignment and Adjustments
2. Exploded Views and Parts List
3. Electrical Parts List
4. Block Diagrams
5. PCB Diagrams
6. Wiring Diagram
7. Schematic Diagrams
MAX900 15W PS920E ONE WAY MAX900
MAX909 40W PS929E ONE WAY MAX910
MAX910 40W PS930E 180° UNDIRECTIONAL MAX910
MAX916 40W PS936E 270° UNDIRECTIONAL MAX910
MAX920 15W PS920E ONE WAY MAX920
MAX929 40W PS929E MAX930
MAX930 40W PS930E MAX930
MAX936 40W PS936E MAX932
MAX932(P) 40W PS932 PS932E + PSC90 + PSR90 MAX932
MAX938 40W PS938 PS938E + PSC90 + PSR90 MAX932
MAX939 60W PS939E THREE WAY MAX940
MAX940 60W PS940E 270° UNDIRECTIONAL MAX940
MAX941 60W PS941SE PS940E + PSR90 MAX940
MODEL POWER Connecting SPK SPK Type Basic Model
NAME
* Comparision chart
© Samsung Electronics Co.,Ltd. MAR. 1999
Printed in Korea
Code no. AH68-00073D
OUTPUT
AM SSG
450KHZ
INPUT
AM ANT
IN
Speaker Terminal
60cm
TL2
VTVM Oscilloscope
1. Alignment and Adjustments
1-1 Tuner
Samsung Electronics 1-1
FM THD Adjustment
Output
Output
1kHz 28dB
60 dB
Minumum Distortion (0.3% below)
(Figure 1-2)
SSG FREQ.
Adjustment
point
(TL3)
98 MHz
FM DETECTOR COIL
AM(MW) I.F Adjustment
Maximum output (Figure 1-4)
SSG FREQ.
Frequency
Adjustment
point
(TL2)
450 kHz
522 kHz
AM I.F COIL
FM Search Level Adjustment
Adjust IVR1 so that “TUNED” of FLT is
lighted (Figure 1-3)
4Gain : 20dB(CE standard)
Figure1-3 FM Auto Search Level Adjustment
Figure1-4 AM I.F Adjustment
Figure1-2 IF CENTER and THD Adjustment
SSG FREQ.
Adjustment
point
(TSR1)
98 MHz
BEACON
SENSITIVITY
SEMI-VR(10KΩ)
FM SSG
GND
28 dB
FM SSG
Output
GND
Speaker
Terminal
FM
Antenna
Terminal
Distortion Meter
Input
SET
Input
output
Oscilloscope
FM IN
FM Antenna
SET
TSR1
10KHz
* When adjusting T.H.D., readjust I/F coil on the Tuner Pack.
OUTPUT
Fig1-1. Adjustment location of Tuner Part
Speaker
Terminal
output
Frequency Counter
Figure 1-5
Figure 1-6
In Out
Cassette Deck
Oscilloscope
SPEAKER
Figure 1-7
Recording /Play head
AZIMUTH control
1-2-1 To Adjust Tape Speed
* Measuring tape: i) MTT-111 (or equivalent)
(Tapes recorded with 3kHz)
ii) MTT-5512 (or equivalent)
Notes
SPEED
Control
1
2
MTT-111N
(3KHZ)
MTT-111
(3KHZ)
3 kHZ ±1%
Fig. 1-5
Fig. 1-5
—
5200~6600Hz
Check
Remark
Standard
Figure
Adjust
Point
Item
Step
Tape
UVR2(COMMON)
DVR3(Only
MAX909/910/916)
No
Adjustment
HI SPEED
Control
Azimuth
1
MTT-113CN
8KHZ
Fig. 1-7
Output:Maximum
Remark
Standard
Figure
Adjust
Point
Item
Step
Tape
Adjustment
screw of HEAD
L,R
Unbalance
1
2
MTT-112B
(1KHZ)
MTT-5512
±0.5dB
Fig. 1-6
Fig. 1-6
SPEAKER
VTVM (A-DECK)
60KHZ±1KHZ
(Only MAX909/910/916)
85KHZ±1KHZ(COMMON)
DCW4
Remark
Frequency
Range
Figure
Adjust
Point
Item
Step
Tape
DVR4
DL4
Record
Frequency
1-2 Cassette Deck
Alignment and Adjustments
2-2
Samsung Electronics
PreSetup
Press play
button after
puting tape into
the Deck1
PreSetup
Press Rec button
after connecting
(Fig1-6)
PreSetup
Rec Bias
Voltage
1
MTT-5512
(3KHZ)
7V±0.5V
Connect to MWF6 from
AC Meter.
Remark
Votage
Range
Adjust
Point
Item
Step
Tape
SVR1
SVR2
PreSetup
— Adjust SPEED Control
— Adjust Record Frequency
— Adjust Azimuth
— Adjust Rec Bias Voltage
Fig1-8. Adjustment location of Deck Part
3 kHZ ±1%
Fig. 1-5
Front PCB
Main PCB
2.Exploded Views and Parts List
2-1 Cassette Deck Exploded View and Parts List :
Samsung Electronics 2-1
No. Code No. Description Specification Remarks
AH59-20006B DECK-CASSETTE ADR2113MW3
1 AH81-11052G MOTOR ASS’Y EG530YD2BH
2 AH81-10798Y HEAD ASS’Y(R/P) YK56RAA4N3
3 AH81-10022E HEAD ASS’Y(P/B) MS15RAA2N1
4 AH81-10798K PINCH ARM(F) ADR2100-06
5 AH81-10798M PINCH ARM(R) ADR2100-07
6 AH81-10798Q MAIN BELT(R/P) ADR2113MW-02
7 AH81-10798T MAIN BELT(P/B) ADR2113MW-03
8 AH81-10798U SUB BELT ADR2100-09
2-1-1 Application Model : MAX939/940/941
2-1-2 Application Model : MAX929/930/936
No. Code No. Description Specification Remarks
AH59-20005U DECK-CASSETTE ADR2113SW3
1 AH81-11052G MOTOR ASS’Y EG530YD2BH
2 AH81-10022E HEAD ASS’Y(P/B) MS15RAA2N1
3 AH81-10798V SOLENOID ASS’Y ADR2100-10(24Ω)
4 AH81-10798K PINCH ARM(F) ADR2100-06
5 AH81-10798Q MAIN BELT(R/P) ADR2113MW-02
6 AH81-10798T MAIN BELT(P/B) ADR2113MW-03
7 AH81-10798U SUB BELT ADR2100-09
Samsung Electronics2-2
2
2
4
3
4
3
7
6
7
5
1
2-1-3 Application Model : MAX909/910/916 — Samsung Cassette Deck(Auto Stop)
No. Code No. Description Specification Remarks
AH59-20005K DECK-CASSETTE ADR2006FW2
1 AH81-10025E IDLER ARM ASS’Y ADR02-042
2 AH81-11037Q MOTOR EG530YD2BH
3 AH81-10025J FR ARM ASS’Y ADR22-012
4 AH81-11150W R/P HEAD TC-591
5 AH81-11150X ERASE HEAD TC-230AN
6 AH81-10026L BELT MAIN 59.7 PI X 1.0T
7 AH81-10026H BELT SUB 34.7 PI X 1.0T
Samsung Electronics 2-3
2-1-4 Application Model : MAX909/910/916 -Yanion Cassette Deck (Auto Stop)
No. Code No. Description Specification Remarks
AH59-20005X DECK-CASSETTE YN21ZSW-77
1 AH81-11037D R.F PULLEY ASS’Y 8521-200090-300
2 AH81-11154D BELT SUB 6600-090014-001
3 AH81-11037H CAM GEAR 6021-200802-001
4 AH81-11037J S REEL ASS’Y 8521-200080-300
5 AH81-11037K T REEL ASS’Y 8521-200070-300
6 AH81-11154E BELT MAIN 6600-090020-001
7 AH81-11150W R/P HEAD TC-591
8 AH81-11150X ERASE HEAD TC-230AN
9 AH81-11037Q MOTOR EG530YD2BH
Samsung Electronics2-4
2-1-5 Application Model : MAX909/910/916 — Yanion Cassette Deck (Auto Reverse)
No. Code No. Description Specification Remarks
1
2
3
4
5
6
7
8
9
AH59-20004E
AH81-10005W
AH81-10005Z
AH81-10006C
AH81-10006R
AH81-11037Q
AH81-10022E
AH81-10022H
AH81-10022T
AH81-10023W
TAPE DECK ASS’Y
LEAF SWITCH
PINCH ROLLER ARM ASS’Y
RF BLET
MAIN BELT
MOTOR
R/P HEAD
P/B HEAD
E-HEAD
MAIN BELT
YN921ZSW-41
MSW-1541T
1921-04-301
1921-07-03
1821-12-173
EG530YD2B
MS15R-AA2N1
MR359-KF243
PHK380-MS16A
1821-17-03
Samsung Electronics 2-5
2-2 Total Exploded View and Parts List
Samsung Electronics2-6
2-2-1 Total Exploded1 — Application Model : MAX939/940/941
2-2-2 Parts List of Total Exploded view1 — Application Model : MAX939/940/941
1 AH64-40457B WINDOW-CD PMMA 850-71129 1 EXP-BASIC
1 AH64-40457C WINDOW-CD PMMA 850-71129 1 RDSȃ
2 AH64-70003M BADGE BRAND ABS H/STAMPING 30MM 1
3 AH64-50353B DOOR-CD ABS L/GRAY(G6236) 1 ALL COMMON
4 AH64-40458B WINDOW-DOOR,CD PMMA 850-71129 1 MAX-940/EXP
5 AH67-40036A FILTER-VFD PC 0.3T BLK 1 ALL COMMON
6 AH64-40459A WINDOW-VFD PMMA850-41802 1 ALL COMMON
7 AH61-20535B CAP-FRONT,E MIPS D/GRAY 1 940 SURROUND
7 AH61-20535D CAP-FRONT,E MIPS D/GRAY 1 940 RDS, SURROUND
7 AH61-20536B CAP-FRONT,D MIPS D/GRAY(G3174) 1 940 MICÍÛ, SURROUND
8 AH64-11321B KNOB-VOLUME L/GRAY(G6236) 1 ALL COMMON
9 AH64-11322B KNOB-JOG ABS NATURAL 1
10 AH64-40462A DECO-JOG ABS 94HB BLK 1 ALL COMMON
11 AH61-20537B CAP-TIMER ABS NATURAL 1
12 AH64-11317B KNOB-TIMER ABS NATURAL 1 ALL COMMON
13 AH64-40460A WINDOW-DOOR,A PMMA 850-71129 1 ALL COMMON
14 AH64-40461A WINDOW-DOOR,B PMMA 850-71129 1 ALL COMMON
15 AH64-50351B DOOR-CASS.A ABS L/GRAY(G6236) 1
16 AH64-50352B DOOR-CASS.B ABS L/GRAY(G6236) 1 AUTO REVERSE
17 AH61-62004A SPRING-EJECT,A STS •’1.1 1 ALL COMMON
18 AH61-62005A SPRING-EJECT,B STS •’1.1 1 ALL COMMON
19 AH64-30441B CABINET-FRONT MIPS L/GRAY(G6236) 1
20 ASS’Y DAMPER 2
21 ASS’Y LATCH 2
22 AH67-10187A LENS-REC PMMA MILKY 1 ALL COMMON
23 AH64-11318A KNOB-DUBBING D/GRAY(G3174) 1 ALL COMMON
24 AH67-10184B LENS-TURBO ACRYL CLR 1
25 AH67-40038A FILTER-TURBO KIMO 100 1 ALL COMMON
26 AH61-20543A HOLDER-TURBO ABS WHT 1 ALL COMMON
27 AH67-10186B LENS-FUNTION ACRYL CLEAR 1
28 AH67-40037A FILTER-FUNCTION KIMO 100 1
29 AH61-20544A HOLDER-FUNCTION ABS WHT 1
30 AH64-11315A KNOB-DISC L/GRAY(G3174) 1 ALL COMMON
31 AH64-11319A KNOB-DEMO D/GRAY(G3174) 1 ALL COMMON
32 AH61-20541A HOLDER-COM,L ABS WHT 1
33 AH61-20542A HOLDER-COM,R ABS WHT 1
34 AH67-10182A LENS-COM,L PMMA MILKY 1
35 AH67-10183A LENS-COM,R PMMA MILKY 1
36 AH64-11316B KNOB-POWER L/GRAY(G6236) 1 ALL COMMON
37 AH64-30444A CABINET-SIDE,L MIPS M/GRAY 1 ALL COMMON
38 AH64-30445A CABINET-SIDE,R MIPS M/GRAY 1 ALL COMMON
39 AH64-30416A CABINET-BOTTOM SECC 1.0T 1 ALL COMMON
40 AH64-30446B CABINET-REAR MIPS M/GRAY 1 BASIC (=DOM, EXP-BASIC)
40 AH64-30446C CABINET-REAR MIPS M/GRAY 1 BASIC + DIGITAL OUT
40 AH64-30446D CABINET-REAR MIPS M/GRAY 1 BASIC + SURROUND
41 AH64-30443A CABINET-TOP MIPS M/GRAY 1 ALL COMMON
42 AH64-11214C KNOB-MIC D/GRAY(G3174) 1 BUYER OPTION
No. Code No. Description Specification Q’TY Remarks
2-2-3 Parts List of Total Exploded view2 — Application Model : MAX929/930/936
No. Code No. Description Specification Remarks
1 AH64-40457B WINDOW-CD PMMA850-71129 EXP-BASIC
AH64-40457C WINDOW-CD PMMA 850-71129 RDS
2 AH64-70003H BADGE-BRAND AL SAMSUNG
3 AH64-50353B DOOR-CD ABS L/GRAY(G6236) ALL COMMON
4 AH64-40458C WINDOW-DOOR,CD PMMA 850-71129 EXP-BASIC
AH64-40458H WINDOW-DOOR,CD PMMA 850-71129 MAX929
AH64-40458N WINDOW-DOOR,CD PMMA 850-71129 MAX936
5 AH67-40036A FILTER-VFD PC 0.3T BLK ALL COMMON
6 AH64-40459A WINDOW-VFD PMMA 850-41802 ALL COMMON
7 AH61-20536D CAP-FRONT,D MIPS D/GRAY MIC, SURROUND
AH61-20536E CAP-FRONT,D MIPS D/GRAY MIC, SRS
8 AH64-11321B KNOB-VOLUME L/GRAY(G6236) ALL COMMON
9 AH61-20538B CAP-JOG ABS NATURAL ALL COMMON
10 AH64-40462A DECO-JOG ABS 94HB BLK ALL COMMON
11 AH61-20537B CAP-TIMER ABS NATURAL ALL COMMON
12 AH64-11317B KNOB-TIMER ABS NATURAL ALL COMMON
13 AH64-40460A WINDOW-DOOR,A PMMA 850-71129 ALL COMMON
14 AH64-40461A WINDOW-DOOR,B PMMA 850-71129 ALL COMMON
15 AH64-50351B DOOR-CASS.A ABS L/GRAY(G6236) ALL COMMON
16 AH64-50352C DOOR-CASS.B ABS L/GRAY(G6236) HIGH SPEED DUBBING
AH64-50352B DOOR-CASS.B ABS L/GRAY(G6236) AUTO REVERSE
17 AH61-62004A SPRING-EJECT,A STS •’1.1 ALL COMMON
18 AH61-62005A SPRING-EJECT,B STS •’1.1 ALL COMMON
19 AH64-30441B CABINET-FRONT MIPS L/GRAY(G6236)ALL COMMON
20 AH61-80030A ASS’Y DAMPER POM ALL COMMON
21 AH95-500011A ASS’Y LATCH ALL COMMON
22 AH67-10187A LENS-REC PMMA MILKY ALL COMMON
23 AH64-11318A KNOB-DUBBING ABS D/GRAY(G3174) ALL COMMON
24 AH67-10184B LENS-TURBO ACRYL CLR ALL COMMON
25 AH67-40038A FILTER-TURBO KIMO 100 ALL COMMON
26 AH61-20543A HOLDER-TURBO ABS WHT ALL COMMON
27 AH64-11320B KNOB-FUNTION L/GRAY(G6236) ALL COMMON
28 AH64-11315A KNOB-DISC L/GRAY(G3174) ALL COMMON
29 AH64-11319A KNOB-DEMO D/GRAY(G3174) ALL COMMON
30 AH64-11316B KNOB-POWER L/GRAY(G6236) ALL COMMON
31 AH64-11214C KNOB-MIC ABS D/GRAY(G3174) BUYER OPTION
32 AH61-00021A SUPPORT-PCB ABS 94HB BLK
33 AH64-30444A CABINET-SIDE,L MIPS M/GRAY
34 AH64-30445A CABINET-SIDE,R MIPS M/GRAY
36 AH64-30416A CABINET-BOTTOM SECC 1.0T ALL COMMON
37 AH64-30446B CABINET-REAR MIPS M/GRAY BASIC (=DOM, EXP-BASIC)
AH64-30446C CABINET-REAR MIPS M/GRAY BASIC + DIGITAL OUT
AH64-30446D CABINET-REAR MIPS M/GRAY BASIC + SURROUND
35 AH64-30443A CABINET-TOP MIPS M/GRAY
Samsung Electronics 2-7
2-2-4 Total Exploded view2 — Application Model : MAX929/930/936
Samsung Electronics2-8
2-2-5 Total Exploded view3 — Application Model : MAX909/910/916)
Samsung Electronics 2-9
2-2-6 Parts List of Total Exploded view3 — Application Model : MAX909/910/916
No. Code No. Description Specification Remarks
1 AH64-40471A WINDOW-DOOR,A PMMA 850-43329
2 AH64-40472A WINDOW-DOOR,B PMMA 850-43329
3 AH64-50357B DOOR-CASS,A ABS L/GRAY(G6236)
4 AH64-50358B DOOR-CASS,B ABS L/GRAY(G6236)
5 AH64-40468B DECORATION-EQ ABS L/GRAY(G6236)
6 AH64-11339A KNOB-MIC ABS D/GRAY(G3174)
7 AH64-40467C DECO-FRONT ABS D/GRAY(G3174) MIC, H/STAMPING
AH64-40467D DECO-FRONT ABS D/GRAY(G3174) H/STAMPING
8 AH64-11336B KNOB-VOLUME ABS L/GRAY(G6236)
9 AH64-40470D WINDOW-LCD PMMA 850-43329
AH64-40470E WINDOW-LCD PMMA 850-43329 RDS
10 AH64-50359C DOOR-TRAY ABS L/GRAY(G6236)
11 AH64-70003H BADGE-BRAND ABS BLK(H/STAMP)
12 AH64-30449B CABINET-FRONT MIPS L/GRAY(G6236)
13 AH61-00013A SPRING-EJECT SUS •’1.1
14 AH61-80030A DAMPER-ASSY POM BLACK
15 AH64-11337B KNOB-POWER MIPS L/GRAY(G6236)
16 AH64-11342B KNOB-DIRECTION ABS NATURAL
17 AH64-11338B KNOB-FUNCTION ABS M/GRAY(G4339)
18 AH67-10192B LENS-EQ PMMA CLR
19 AH67-40043A FILTER-TURBO PC 0.16t
20 AH64-11343B KNOB-CD ABS L/GRAY(G6236)
21 AH67-10168A LENS-JOG PMMA SMOKE RDS
22 AH64-11340A KNOB-CASS,S ABS M/GRAY(G4339)
23 AH64-11341A KNOB-CASS,L ABS M/GRAY(G4339)
24 AH64-30444A CABINET-SIDE,L MIPS L/GRAY(G6236)
25 AH64-30445A CABINET-SIDE,R MIPS L/GRAY(G6236)
26 AH64-30443A CABINET-TOP MIPS L/GRAY(G6236)
27 AH61-00021A SUPPORT-PCB ABS BLK
28 AH64-30416A CABINET-BOTTOM SECC 1.0T
29 AH64-30446B CABINET-REAR MIPS M/GRAY
AH64-30446C CABINET-REAR MIPS M/GRAY DIGITAL OUT
AH64-30446D CABINET-REAR MIPS M/GRAY SURROUND
30 AH64-11334B KNOB-EQ ABS WHT
Samsung Electronics2-10
2-2-7 Parts List of Total Exploded view4 — Application Model : MAX932/938
No. Code No. Description Specification Remarks
1 AH64-40457D WINDOW-CD PMMA VIOLET
AH64-40457E WINDOW-CD PMMA VIOLET RDS
2 AH64-70003H BADGE-BRAND AL SAMSUNG
3 AH64-50353B DOOR-CD ABS L/GRAY(G6236) ALL COMMON
4 AH64-40458E WINDOW-DOOR,CD PMMA 850-71129 MAX-932
AH64-40458M WINDOW-DOOR,CD PMMA 850-71129 MAX-938
5 AH67-40036A FILTER-VFD PC 0.3T BLK ALL COMMON
6 AH64-40459A WINDOW-VFD PMMA 850-41802 ALL COMMON
7 AH61-20535K CAP-FRONT,E MIPS D/GRAY(G3174) 932P
AH61-20535L CAP-FRONT,E MIPS D/GRAY(G3174) 932P, RDS
AH61-20536F CAP-FRONT,D MIPS D/GRAY(G3174) 932P MICÍÛ
8 AH64-11321B KNOB-VOLUME L/GRAY(G6236)
9 AH61-20538B CAP-JOG ABS NATURAL
10 AH64-40462A DECO-JOG ABS 94HB BLK
11 AH61-20537B CAP-TIMER ABS NATURAL
12 AH64-11317B KNOB-TIMER ABS NATURAL
13 AH64-40460A WINDOW-DOOR,A PMMA850-71129
14 AH64-40461A WINDOW-DOOR,B PMMA850-71129
15 AH64-50351B DOOR-CASS.A ABS L/GRAY(G6236)
16 AH64-50352C DOOR-CASS.B ABS L/GRAY(G6236) HIGH SPEED DUBBING
17 AH61-62004A SPRING-EJECT,A STS •’1.1
18 AH61-62005A SPRING-EJECT,B STS •’1.1
19 AH64-30441B CABINET-FRONT MIPS L/GRAY(G6236) BASIC
20 AH61-80030A ASS’Y DAMPER POM
21 AH95-500011A ASS’Y LATCH POM
22 AH67-10187A LENS-REC PMMA MILKY
23 AH64-11318A KNOB-DUBBING D/GRAY(G3174)
24 AH67-10184B LENS-TURBO ACRYL CLR
25 AH67-40038A FILTER-TURBO KIMO 100
26 AH61-20543A HOLDER-TURBO ABS WHT
27 AH64-11320B KNOB-FUNTION L/GRAY(G6236)
28 AH64-11315A KNOB-DISC L/GRAY(G3174)
29 AH64-11319A KNOB-DEMO D/GRAY(G3174)
30 AH64-11316B KNOB-POWER L/GRAY(G6236)
31 AH64-11214C KNOB-MIC D/GRAY(G3174) OPTION
32 AH61-00021A SUPPORT-PCB ABS 94HB BLK
33 AH64-30444A CABINET-SIDE,L MIPS M/GRAY
34 AH64-30445A CABINET-SIDE,R MIPS M/GRAY
35 AH62-32002A HEAT-SINK,P AL
36 AH64-30443A CABINET-TOP MIPS M/GRAY
37 AH64-30416A CABINET-BOTTOM SECC 1.0T
38 AH64-30446E CABINET-REAR MIPS M/GRAY
AH64-30446F CABINET-REAR MIPS M/GRAY RDS
39 AH61-20540A HOLDER-TUNER PC + ABS BLK
2-2-8 Total Exploded view4 — Application Model : MAX932/938
2-3 CD Deck Exploded View and Parts list(COMMON)
13
8
2
7
6
5
4
9
3
1
10
17
16
12
11
20
15
21
14
19
TRAY DISC ASS’Y
TRAY STOPPER
BASE MAIN
18
22
No. Code No. Description Specification Remarks
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
19
20
21
AH66-80022A
AH66-60034A
AH66-20186A
AH66-20187A
AH66-20188A
AH66-20189A
AH66-20190A
AH66-20191A
AH59-10097A
AH59-10098A
AH69-20044A
AH66-20193A
AH66-90056A
AH66-90055A
AH59-10099A
AH59-10100A
AH59-10101A
AH66-30098A
AH73-10035A
AH73-10034A
AH91-60150A
SLIDER-CAM
BELT-LOAD
GEAR-PULLEY
GEAR-LOAD
GEAR-CAM
GEAR-TRAY
GEAR-CONVERT
GEAR-SYNCRO
ASSY-TRAY DISC
ASSY-WORM -MOTOR
CUSHION-MOTOR
GEAR-ROULETTE
TRAY-ROULETTE
TRAY-DISC
ASSY-PCB SENSOR
ASSY-TABLE CHUCK
ASSY-PULLEY-MOTOR
LEVER-LIFTER
RUBBER-CD RED
RUBBER-CD GREEN
DECK-CDP
ABS HF-380 NTR
CR
POM (M90-44) WHT
POM (M90-44) BLK
POM (M90-44) WHT
POM (M90-44) BLK
POM (M90-44) WHT
ABS HF-380 NTR
CMS-300,ASS’Y-TRAY
CMS-300,ASS’Y-WORM
NBR BLK
POM (M90-44) BLK
ABS XR-401 BLK
-,ABS,-,BLK
CMS-300,ASS’Y SENSOR
CMS-300,ASS’Y CHUCK
CMS-300,ASS’Y CHUCK
ABS BLK CMS-300
SI, CMS-300,40,RED
SI, CMS-300,40,GREEN
CMS-D51SG6(U)
Samsung Electronics2-12
2-4 SPEAKER Exploded View and Parts list
Samsung Electronics
2-13
2-4-2 PS930 — Application Model : MAX910/930/938
No. Description Specification Code No. Q’TY
1 PANEL FRONT HIPS L/GRAY AH81-00079C 1
2 PUNCHING GRILLE EGI AH81-00079D 1
3 PIEZO CAP AH81-00079K 1
4 UNIT W/F 5 1/4” AH81-00079G 1
5 WOOFER RING HIPS BLK AH81-00079E 1
6 CABINET ASS’Y AH81-00079F 1
* PS930 : ASS’Y SPEAKER(AH81-00079A)
2-4-1 PS920 — Application Model : MAX909/929/932(P)
No. Description Specification Code No. Q’TY
1 NET HIPS BLK AH81-00078E 1
2 PANEL FRONT HIPS L/GRAY AH81-00078C 1
3 PIEZO CAP AH81-00078K 1
4 UNIT W/F 5 1/4” AH81-00078G 1
5 CABINET ASS’Y AH81-00078F 1
* PS920 : ASS’Y SPEAKER(AH81-00078A)
* CAUSION : It is used the bonding, connet NET FRAME to CABINET ASS’Y.
So when the disassembly, take extreme care not to demage the SPEAKER.
* CAUSION : It is used the bonding, connet PANEL FRONT to CABINET ASS’Y.
So when the disassembly, take extreme care not to demage the SPEAKER.
Loading…
Предпросмотр документа
· инструкция (руководство, документация) для музыкального центра Samsung MAX-940
·
9 июля 2022 огэйен
Схема MAX-940
Файл: man3525-samsung_mc_MAX-909_910_916_929_930_932(P)_936_938_939_940_941.rar
Размер: 1.7 Мб
Открыть файл
705 просмотров
добавить комментарий
Просмотр
Доступно к просмотру 26 страниц. Рекомендуем вам скачать файл инструкции, поскольку онлайн просмотр документа может сильно отличаться от оригинала.
-
КОМПАКТНАЯ МИНИ-СИСТЕМА С ПРОИГРЫВАТЕЛЕМ-АВТОМАТОМ НА 3 ДИСКА ВОСПРОИЗВЕДЕНИЕ ДИСКОВ MP3-CD/CD-R/RW MAX-ZS930/ MAX-ZS940 MAX-ZS950/ MAX-ZS990 Инструкция для пользователя
-
2 Инструкции по технике безопасности Использование органов управления, регулировки или выполнение процедур, не описанных в данной Инструкции, может привести к опасному облучению лазером. ЛАЗЕРНОЕ ИЗДЕЛИЕ КЛАССА 1 ОСТОРОЖНО - НЕВИДИМОЕ ЛАЗЕРНОЕ ИЗЛУЧЕНИЕ. ПРИ СНЯТИИ КОРПУСА И ОТКЛЮЧЕНИИ БЛОКИРОВОЧНЫХ КОНТАКТОВ ПРЕДУПРЕЖДЕНИЕ ИЗБЕГАЙТЕ ПОПАДАНИЯ ПОД ЛУЧ ОПАСНОСТЬ ПОРАЖЕНИЯ ЛАЗЕРА. ЭЛЕКТРИЧЕСКИМ ТОКОМ! НЕ ОТКРЫВАТЬ! Этот символ указывает на то, что внутри данного ПРЕДОСТЕРЕЖЕНИЕ: изделия имеются детали, находящиеся под ВО ИЗБЕЖАНИЕ ПОРАЖЕНИЯ опасным напряжением, которое может привести к поражению электрическим током. ЭЛЕКТРИЧЕСКИМ ТОКОМ, НЕ СНИМАЙТЕ ЗАДНЮЮ КРЫШКУ. ВНУТРИ НЕТ ДЕТАЛЕЙ, Этот символ указывает, что в документации на ОБСЛУЖИВАЕМЫХ ПОЛЬЗОВАТЕЛЕМ. ДЛЯ изделие имеется важная инструкция по его ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ использованию или обслуживанию. ОБРАЩАЙТЕСЬ К КВАЛИФИЦИРОВАННОМУ СПЕЦИАЛИСТУ. ПРЕДУПРЕЖДЕНИЕ: Во избежание возгорания или поражения электрическим током, не ЛАЗЕРНОЕ ИЗДЕЛИЕ КЛАССА 1 допускайте попадания данного изделия под дождь или в условия высокой Этот проигрыватель компакт дисков классифицирован, влажности. как ЛАЗЕРНОЕ ИЗДЕЛИЕ КЛАССА 1. ОСТОРОЖНО: ВО ИЗБЕЖАНИЕ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ, ПОЛНОСТЬЮ ВСТАВЛЯЙТЕ ВИЛКУ В РОЗЕТКУ ТАК, ЧТОБЫ ШИРОКАЯ ПЛАСТИНА ВИЛКИ СОВПАЛА С ШИРОКИМ ОТВЕРСТИЕМ РОЗЕТКИ. . HacUO??EE O?O‰UIU I‡?IE?O‚‡I ?I‡IOI OOOU‚AUOU‚E? I‡ OOIO‚‡IEE OA?UEUEIaUa OOOU‚AUOU‚E?, ‚?‰aIIO„O O?„aIOI OO OA?UEUEIa?EE-POOUAOU-aOOI‚a” ??46
-
3 Содержание Благодарим вас за приобретение компактной мини-системы SAMSUNG Пожалуйста, найдите время для того, чтобы прочесть данную Инструкцию, поскольку она позволит вам легко настроить вашу систему и полностью использовать все ее возможности. ? Предупреждения по технике безопасности...................................................................................................................2 ? Установка вашей компактной мини-системы n Вид передней панели ................................................................................................................................................................................................. 4 n Вид задней панели...................................................................................................................................................................................................... 5 n Пульт дистанционного управления ........................................................................................................................................................................... 5 n Где устанавливать вашу компактную мини-систему................................................................................................................................................ 6 n Подсоединение вашей системы к сети переменного тока....................................................................................................................................... 6 n Установка батарей в пульт дистанционного управления......................................................................................................................................... 6 n Подсоединение к внешнему источнику сигнала ....................................................................................................................................................... 7 n Цифровой выход проигрывателя компакт-дисков (опция)....................................................................................................................................... 7 n Подсоединение громкоговорителей........................................................................................................................................................................... 8 n Подсоединение AM (СВ/ДВ) антенны ....................................................................................................................................................................... 9 n Подсоединение FM антенны ...................................................................................................................................................................................... 9 n Демонстрационный режим/Выключение подсветки дисплея................................................................................................................................ 10 n Экономичный режим................................................................................................................................................................................................. 10 n Установка часов ........................................................................................................................................................................................................ 10 ? Проигрыватель компакт-дисков/дисков MP3-CD n Загрузка и смена компакт-дисков............................................................................................................................................................................. 11 n Воспроизведение компакт-диска/диска MP3-CD.................................................................................................................................................... 11 n Выбор диска в карусельном лотке........................................................................................................................................................................... 12 n Выбор дорожки на компакт-диске............................................................................................................................................................................ 12 n Выбор альбома и дорожки на диске MP3-CD ......................................................................................................................................................... 13 n Поиск музыкального фрагмента на компакт-диске................................................................................................................................................. 13 n Воспроизведение в случайном порядке.................................................................................................................................................................. 13 n Воспроизведение в режиме "Попурри".................................................................................................................................................................... 14 n Повтор одной или всех дорожек на компакт-дисках ............................................................................................................................................... 14 n Функция пропуска 10 дорожек за один раз.............................................................................................................................................................. 14 n Повтор последней воспроизводившейся дорожки ................................................................................................................................................. 14 n Программирование порядка воспроизведения....................................................................................................................................................... 15 n Контроль или изменение программы воспроизведения ........................................................................................................................................ 16 ? Тюнер n Поиск радиостанций и сохранение настройки на них в памяти системы ............................................................................................................. 16 n Выбор запомненной радиостанции ......................................................................................................................................................................... 17 n Улучшение качества приема ................................................................................................................................................................................... 17 ? Кассетная дека n Прослушивание кассеты .......................................................................................................................................................................................... 18 n Синхронизированная запись компакт-диска........................................................................................................................................................... 18 n Запись компакт-диска............................................................................................................................................................................................... 18 n Запись передачи радиостанции............................................................................................................................................................................... 19 n Копирование кассеты (Перезапись) ........................................................................................................................................................................ 19 n Выбор режима воспроизведения кассеты............................................................................................................................................................... 19 n Счетчик ленты........................................................................................................................................................................................................... 19 ? Другие функции n Функция таймера....................................................................................................................................................................................................... 20 n Отмена действия таймера ....................................................................................................................................................................................... 20 n Временное отключение звука (Mute) ....................................................................................................................................................................... 21 n Выбор режима звучания........................................................................................................................................................................................... 21 n Регулировка уровня сигнала на сабвуфер .............................................................................................................................................................. 21 n Функция Power Surround/Power Sound .................................................................................................................................................................... 21 n Установка системы на автоматическое выключение............................................................................................................................................. 22 n Установка уровня эффекта MAXX BASS (MAX-ZS940/ZS990).............................................................................................................................. 22 n Система S. BASS (MAX-ZS930/ZS950) ................................................................................................................................................................... 22 n Подсоединение наушников....................................................................................................................................................................................... 22 n Функция микрофона (не во всех моделях) .............................................................................................................................................................. 22 ? Рекомендации по использованию n Меры предосторожности.......................................................................................................................................................................................... 23 n Уход за вашей компактной мини-системой............................................................................................................................................................. 23 n Как обращаться с компакт-дисками......................................................................................................................................................................... 24 n Как обращаться с аудиокассетами .......................................................................................................................................................................... 24 n Прежде чем обращаться в центр послепродажного обслуживания...................................................................................................................... 24 n Технические характеристики.................................................................................................................................................................................... 25 Символы a * Нажать Толкнуть Важно Примечание
- 1
- 2
- 3
- 4
- 26
-
Руководства по ремонту
1
Samsung MAX-940 сервис-мануал
(59 страниц)
- Языки:Английский
-
Тип:
ZIP -
Размер:
10.09 MB
Просмотр
Samsung MAX-940 (Аудио) сервис мануалы в PDF-формате помогут найти неполадки и ошибки, а также осуществить ремонт Samsung MAX-940 и восстановить работу устройства.
