Ремонт патрона шуруповерта своими руками пошаговая инструкция

В дрелях и перфораторах используются полностью металлические патроны. Несмотря на то, что это расходник, служат они, как правило, дольше самого инструмента. Но не у шуруповертов — пластиковые быстрозажимные патроны в аккумуляторных «шуриках» выходят из строя очень часто. К счастью, покупать из-за этого новый инструмент не нужно, а достаточно заменить патрон на новый, подходящий по способу крепления и размеру посадочной резьбы.

Признаки неисправного патрона:

• повышенная вибрация;
• отсутствие фиксации «губок»;
• заедание зажимного механизма.

Чтобы исправить поломку, нужно знать, как снять патрон на шуруповерте. Эта информация, кстати, может понадобиться не только для замены компонента, но и для обслуживания инструмента. Например, чтобы качественно смазать вал и сам патрон. Показываем процесс разборки и сборки наглядно.

• Что понадобится для демонтажа
• Как открутить патрон на шуруповерте
• Как разобрать патрон на шуруповерте

Что понадобится для демонтажа

Патроны для большинства шуруповертов выполняются частично из пластика. Это снижает вес инструмента и стоимость изготовления. Однако встречаются и полностью металлические патроны. Они отличаются устройством и материалами, но имеют аналогичный способ крепления к шасси — резьбовое соединение.

Существует и другой тип крепежа — конусное соединение. В этом случае патрон держится благодаря конусной форме наконечника вала и дополнительно фиксируется винтом в основании. Как правило, такое встречается только в дрелях, тогда как патроны шуруповертов устанавливаются на резьбу. Это простая конструкция, с разборкой которой проблем возникнуть не должно.

Чтобы понять, как снять патрон с шуруповерта, нужно хорошо представлять, как устроен инструмент. Эта деталь крепится на вал, приводящий ее в движение, и служит для фиксации рабочего органа. Как правило, ее оболочка имеет цилиндрическую форму. Под ней находятся прижимные кулачки и регулировочные гильзы. Когда их заклинивает, достать рабочую деталь становится сложно или невозможно. Тогда возникает необходимость снять зажим, чтобы в дальнейшем облегчить себе работу по ремонту. Делать это нужно для смазки, чистки и профилактического осмотра. Существует несколько способов крепления. У каждого из них есть свои преимущества и недостатки. В каждом отдельном случае проблема решается по-разному.

Как снять и разобрать патрон шуруповерта

Устройство детали

Способы крепления к корпусу

Типоразмеры

Как снять гильзу

Как попасть внутрь

Как найти новую деталь

Как устроен патрон

Используются две основные конструкции.

• Кулачковые — фиксация происходит при помощи Г-образного  ключа, вставляющегося перпендикулярно.
• Быстрозажимные — для фиксации необходимо зажать один цилиндр корпуса рукой, вращая другой цилиндр вокруг собственной оси.

Кулачковые менее удобны, но обеспечивают более надежное соединение. При вращении ключа регулировочная гильза сжимает стальные кулачки, пока они не сомкнутся.

Быстрозажимные затягиваются быстрее. Для них не требуется ключ.

Виды быстрозажимных конструкций

• Одномуфтовая — чтобы провести установку биты достаточно одной руки, поскольку одна из частей корпуса фиксируется автоматически.
• Двухмуфтовая — обе части являются подвижными, и одну из них нужно придерживать рукой, чтобы она не вращалась.

Если требуется заменить патрон на шуруповерте, следует учесть, что одномуфтовые применяются только на инструментах с блокираторами.

Материалом служит пластик или металл. Пластиковые изделия менее надежны, но с ними удобнее работать, так как весят они меньше.

Способы крепления патрона к валу

Есть два основных способа.

• На резьбе — гильза накручивается на вал.
• С помощью конуса «Морзе» — конический хвостовик вставляется в отверстие на шпинделе, соответствующее ему по размеру. Этот метод является одним из наиболее эффективных и применяется уже более сотни лет.

Дополнительную прочность соединению придает фиксирующий винт.

Типоразмеры и как их расшифровать

Используется несколько типоразмеров. Их необходимо знать, чтобы правильно подобрать изделие на замену. На конус нанесена маркировка.

Рассмотрим пример: 1 — 6 В 7. Цифры 1-6 — диапазон размеров хвостовика, которые могут быть установлены на изделие. В данном случае он выражен в миллиметрах. В 10 и далее до В 45 указывают калибр конуса. Всего существует 9 калибров.

Маркировка может иметь такой вид: 1 — 13 М 12х1,4. Цифры до буквенного обозначения — диапазон размеров хвостовика, после него — параметры резьбы. Величины указаны в миллиметрах или дюймах.

Рассмотрим еще один пример: 4 — 15 мм ½ — 22 UNF. Надпись говорит о том, что можно применять биты диаметром от 4 до 15 мм, ½  — это размер резьбы в дюймах, 22 — количество ниток (резьбовых витков) в дюйме.

Как открутить патрон на шуруповерте

Делать это нужно не только в критических ситуациях, когда требуется срочный ремонт. Детали нуждаются в постоянной смазке и очистке даже, если ими долгое время не пользовались. Без профилактики инструмент быстро выйдет из строя. Работать на нем лучше с перерывами в несколько минут. Биту и двигатель нужно предохранять от перегрева.

Отворачивать корпус можно по-разному. Здесь многое зависит от конструкции и способа крепления.

Гильза с фиксирующим винтом

Винт находится между кулачками. Чтобы добраться до его головки, необходимо их развести в стороны. С помощью крестовой отвертки его выкручивают, вращая по часовой стрелке. Затем вставляют в кулачки шестигранный ключ и двигают его против часовой стрелки. Движение должно быть резким. Придется приложить усилие, чтобы сдвинуть стык. Со временем соединение становится очень прочным. Если ключа недостаточно, можно использовать молоток.

Конус «Морзе»

В данном случае с помощью молотка хвостовик выбивается из конического отверстия. Если сделать это не удается, придется разобрать инструмент и извлечь из него вал с патроном. Затем нужно будет удалить трубным ключом зажимной цилиндр. Обычные гайки на этом узле применяются редко.

Резьбовое соединение

Для работы понадобится Г-образный десятимиллиметровый шестигранник. Его вставляют в кулачки, плотно зажимают и поворачивают. Удобнее зафиксировать шестигранник в руке либо на опоре и на малых оборотах включить двигатель. Он должен работать лишь малую долю секунды. Этого обычно бывает достаточно, чтобы ослабить соединение и беспрепятственно снять гильзу. Если метод не работает, инструмент следует разобрать, чтобы подойти к соединению с другой стороны.

Как разобрать патрон шуруповерта

Чтобы попасть внутрь, нужно убрать заглушку. На пластмассовом корпусе она снимается легко — достаточно поддеть ее острым предметом. На металлическом ее выбивают молотком. Для этого следует ударить по основанию зажимной гильзы, стараясь ее не повредить. Чтобы до него добраться, между кулачками вставляют болт большого диаметра, затем сдвигают их так, чтобы болт встал перпендикулярно основанию, но при этом мог свободно перемещаться вверх и вниз. По выступающей над поверхностью головке бьют молотком.

Детали конструкции

• Рукав
• Основание
• Шайба
• Подшипник
• Гайка.

Устройство может быть и более сложным, но в большинстве случаев оно состоит из этих элементов.

Перед тем как разбирать патрон шуруповерта, следует поискать другие решения проблемы. Пытаться раскручивать его бесполезно. Дело в том, что большинство моделей для этого не рассчитаны, и попасть внутрь без повреждений не удастся. Если они разбираются, то действовать можно несколькими способами.

Что делать, если патрон не разбирается

• В перфоратор или дрель, способную работать в ударном режиме, вставляем болт диаметром около одного сантиметра. Можно использовать сломанное сверло.
• Болт или сверло вставляем сзади.
• Разводим кулачки.
• Теперь нужно найти упор — им могут стать стол или пол. Необходимо подложить амортизатор — кусок резины или пенопласта.
• Перфоратор с гильзой упирается в амортизатор и включается на несколько секунд.

После ремонта или профилактических работ сборную модель несложно будет собрать обратно. Важно не перепутать положение кулачков. При долгом использовании они притираются друг к другу и немного деформируются.

Если конструкция не предполагает вмешательства извне, корпус придется пилить, а потом соединять самодельным обхватом. Этот процесс является довольно трудоемким и проще установить новую деталь.

Как правильно подобрать новый патрон

В идеале он должен быть таким же, как старый. Если найти такой же не удается, нужно искать модель с теми же параметрами — формой, размером, принципом работы. Все изделия стандартизированы, однако несмотря на это проще совместить запчасти, выпущенные одним производителем.

При подборе можно руководствоваться и другими принципами. Если инструмент используется часто, необходимо определиться, что важнее — удобство и скорость смены рабочей части либо надежность соединения. В первом случае подойдет быстрозажимный цилиндр, во втором — кулачковый, фиксирующийся с помощью ключа.

Важно не допустить ошибки. Проще всего искать нужную деталь, имея при себе инструмент и образец старой гильзы. Как поменять патрон на шуруповерте, должно быть написано в его инструкции. Для соединения используется резьба на корпусе и валу либо конус «Морзе».

Подробную инструкцию по разбору шуруповерта смотрите на видео.

Чтоб разобрать патрон от дрели, с него нужно сбить внешнюю обойму (рукав), которая держит внутри резьбовую вставку, которая в свою очередь и приводит в действие сжатие и разжатие кулачков патрона.

Вот посмотрите на строение патрона на фото.

Картинка с сайта: www.remotvet.ru

Некоторые люди зажимают матрон в тискай и лупят по нему молотком через проставки или прямо подцепляя этот рукав пробоем, зачастую или повреждают или вообще раскалывают его, что приводит в полную негодность систему патрона.

Но разбирается патрон гораздо проще, если иметь дома обычный перфоратор, который может работать в режиме долбления без вращения!

В перфоратор вставляется переходник, это может быть обычное обломанное сверло на 10 или 12 мм, которое нужно ровно отпилить и убрать с боков задиры.

Далее на этот переходник надевается патрон той стороной которой он надевается на инструмент.

Предварительно спрятав кулачки и упёршись через резиновый буфер в твёрдую поверхность — включается перфоратор. Из-за передаваемой вибрации обойма (рукав) просто слетает с патрона освободив все внутренние части.

После чистки и смазки внутренних деталей, они собираются обратно главное не путайте местами кулачки! и обойма возвращается на место лёгкими постукиваниями по передней части патрона (кулачки должны быть спрятаны).

Вот и всё.

Если у вас работает видео посмотрите его, всё очень понятно.

вот ссылка.

Из статьи вы узнаете, как своими руками открутить патрон на шуруповерте или дрели без ключа, чтобы заменить его на новый, а также в каких случаях это нужно делать.

Общее представление

В 1864 году американский инженер Стивен Морзе запатентовал устройство обжимного фиксатора для удержания изобретенных им же спиральных сверл. Прошло 150 лет, но актуальность изобретения не померкла, и принцип, заложенный изобретателем, продолжает использоваться с некоторыми модификациями. Современным рынком предлагается несколько вариантов и видов зажимных узлов:

• с быстрозажимным действием, или самозажимные устройства;

• sds-узлы, построенные на цанговом принципе;

• с кулачковым способом фиксирования.

На быстрозажимных, как видно из названия, открутить патрон на дрели можно без ключа, и также есть возможность легко отвернуть сверла или другие насадки.

В зависимости от конструктивных особенностей, выделяют:

• одномуфтовые;

• двухмуфтовые.

Оснастка с одной муфтой оснащена системой блокирования, которая удерживает несущий стержень при смене сверлильных компонентов. Существенный недостаток этой системы – низкая прочность элементов крепления, т.к. основные патронные части производятся из пластмассы, что ведет к значительному возрастанию риска поломки инструмента. Ремонтопригодность таких узлов минимальная, как правило, их требуется заменить. Для перфораторов и ударных моделей предусмотрена установка кулачковых фиксаторов, предназначенных для высоких нагрузок.

Зубчато-венцовый

Устройство этого типа легко отличимо по характерной опоясывающей огранке. Зажатие хвостовика проводится специальным ключом, снабженного шестереночным конусом, который устанавливается в нарезки венца и круглое отверстие на боковой патронной поверхности. При правильной установке и вращении в соответствующую сторону происходит затягивание или отдача фиксаторов. Такое фиксирование используется в мощных сверлильных станках.

Быстрозажимной

Использование дополнительных приспособлений в этих узлах не предусмотрено, и зажимание-отдача происходит за счет мускульной силы пользователя с помощью поворотных муфт, регулирующих просвет между зажимными губками, обжимающих сверла, зенкеры или биты. Их раскрытие или закрытие не зависит от того, в какую сторону откручивать патрон на дрели. Для таких приспособлений характерна фиксация шуруповерта на резьбе стопорным винтом.

Одномуфтовая конструкция более востребована в маломощных инструментах с автоблокировкой, что обеспечивает комфорт при сверлении или завинчивании саморезов. Однако у нее есть слабые стороны, которые упоминались ранее.

При покупке лучше ориентироваться на изделия с металлическим корпусом, ввиду их большей прочности, а вот пластмассовые хорошо подойдут для решения бытовых задач и небольших поделок. Только надо учитывать, что у сменных зажимных узлов имеются различия в посадочных размерах, и, приобретая новый, нужно подбирать аналоги заменяемых. Иначе возникнут трудности с монтажом.

Когда требуется замена патрона на дрели

Потребность в демонтаже патронного блока электродрели или шуруповерта может возникнуть при обмене исправной детали на аналогичную или другого типа, но отличающуюся зажимным диаметром. Чаще всего это требуется для удержания сверла с большим или меньшим хвостовиком. Также потребность сменить узел может возникнуть при выходе его из строя. Признаки неисправности механизма:

• Вибрации и биение сверлильного отдела — источником такого явления может быть износ зажимных губок.

• Ослабленное фиксирование. Оснастка проворачивается, и нет возможности устранить этот дефект усиленным зажимом.

• Заедание зажимных губок при перемещении, устранить которое смазыванием или сильным сдвигом не удается. Требуется снятие патрона на дрели.

Инструмент для проведения работ

Замена патронного блока не вызовет затруднений, если знать его конструкцию и каким способом он прикреплен. Манипуляция пройдет достаточно быстро при наличии:

• слесарного молотка стального;

• столярной киянки;

• плоскогубцев или пассатижей;

• комплекта трубных ключей средних размеров;

• штангенциркуля;

• отвертки;

• напильника;

• наждачной бумаги средней зернистости для проведения шлифовки;

• слесарных тисков стандартного или уменьшенного размера.

Как снять оснастку при резьбовом соединении

Крепление узла обеспечивается при помощи резьбы, нарезанной на штоковой части электропривода, и с первого взгляда может показаться, что проблем с откручиванием не возникнет. Тем не менее при отсоединении детали важно придерживаться инструкции. Нужно учитывать, что фиксация головки патрона осуществляется не только благодаря резьбе, нарезанной на шток, но и с помощью дополнительного болта, размещенного в основании.

Для того чтобы его выкрутить, необходимо раздвинуть губки патронного блока и воспользоваться отверткой, при использовании которой вращение следует чередовать с аккуратным постукиванием по ее хвостовику. Выкручивание болта и головки нужно проводить слева направо — таким образом блокируется возможность самоотдачи при функционировании.

Алгоритм проведения работ:

• Перед тем как заменить патрон на электродрели, следует его надежно зажать в тисках.

• Гаечным ключом откручивается контргайка на штоке электродвигателя.

Для предупреждения возможного проскальзывания применяются подсобные приспособления, например, шестигранник для более жесткого удержания. При заклинивании сверла можно нанести выверенные удары молотком по кулачкам. Для облегчения демонтажа стоит воспользоваться WD-40 — это облегчит все процессы, так как смазка размягчает отложения ржавчины и грязи, снижает риски срыва головки или резьбы.

Как снять патрон с конуса

Есть несколько вариантов решения:

• Делают аккуратные постукивания по основанию патронного блока, чтобы выбить его со штока.

• Используют специальный съемник, обычно применяемый для снятия подшипника.

• Расклинивают зубилом по всей окружности — наиболее опасный вариант из-за возможных повреждений вала.

Снимаем быстросъемный патронный блок

В данном случае важно определить, к какому типу относится соединение — к резьбовому или шлицевому. Первый способ более характерен для моделей, выпускаемых еще в СССР, а второй распространен среди более современных изделий. Для шлицевого часто бывает достаточно услышать щелчок после поворота основания, после чего можно вытянуть деталь. В остальном, снять своими руками быстрозажимной патрон на электрической дрели или шуруповерте, а также поменять самозажимную головку с советской электродрели достаточно просто.

Алгоритм снятия следующий:

• щечки переводятся до упора вниз;

• проводится удаление фиксирующего болта;

• ручка воротка зажимается между кулачками;

• закрепляется базовая часть привода;

• постукивая молотком по ручке воротка, плавно его прокручиваем до полного снятия узла.

Производители часто облегчают демонтажные операции нанесением специальных отметок, указывающих положение, при котором можно произвести съем при их совмещении.

Как установить новую оснастку

Процедура достаточно простая и не занимает много времени, но требует соблюдения определенной последовательности:

• Резьбовые витки и поверхности конуса протирают хлопчатобумажной тканью.

• Стопорный винт обрабатывается герметиком для предотвращения его самооткручивания.

• Резьбовая деталь наворачивается на место и фиксируется винтом.

• При конусной посадке конус насаживается на вал и с силой запрессовывается.

Резюме

В статье мы рассказали, как можно выкрутить патрон в шуруповерте или дрели, чтобы сменить его на новый. Замена фиксирующего узла требуется при выходе его из строя или при необходимости замены этого блока на более подходящий для осуществления работ. Существуют два основных принципа крепления на посадочное место: стопорный и накручиваемый. Подробности работы с ними описаны в соответствующих разделах.

Предлагаем приобрести электроинструменты или запасные детали к ним в REDVERG. Консультанты помогут подобрать высококачественные запчасти под любые модели сверлильного оборудования.

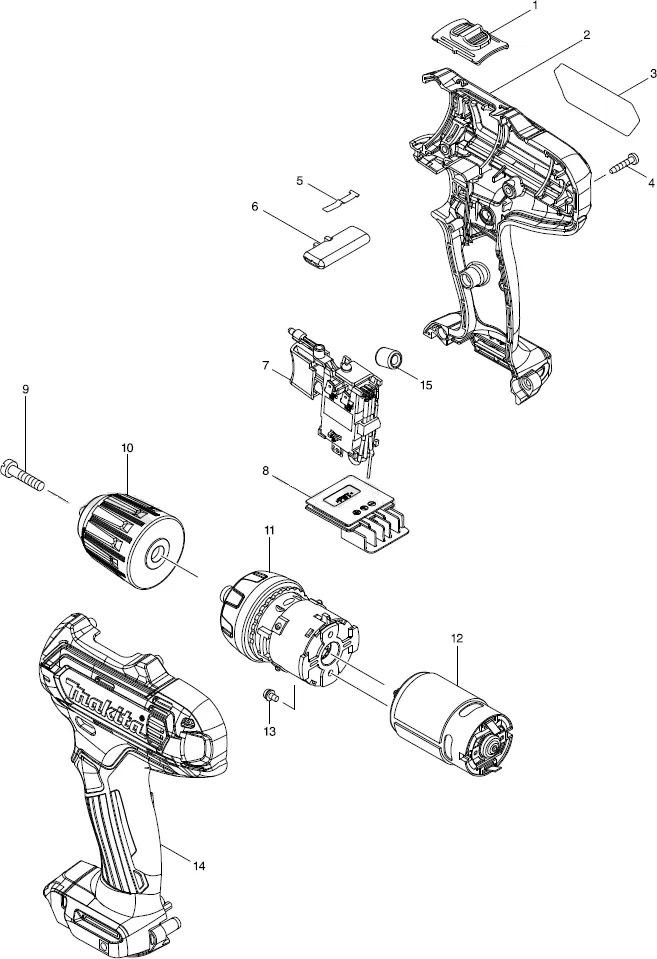

Патрон шурика люфтил по-страшному. Дело во втулке, он же подшипник скольжения (214114-1, входит в состав редуктора поз.11 на чертеже).

Картинка с сайта: www.drive2.ru

Для доступа к нему необходимо открутить патрон 10 (полностью открываем разжимной патрон, откручиваем внутри винт с шлицевой головкой 9, по часовой стрелке!- левая резьба, и скручиваем патрон, снимаем стопорное кольцо, за ним насыпной подшипник- шайба, шарики, шайба). Разбираем тушку: нужно снять крышку, отсоединить мотор от редуктора, достать редуктор и полностью его разобрать. Сломать там нечего- все сделано из метала, кроме корпуса. И в самом конце корпуса редуктора будет запрессован этот подшипник. Выбивается легко со стороны патрона. Размеры 18х12х10.3. Так вот этот подшипник стоит рублей 40. Но не всегда он есть в наличии. Подходит внутреннее кольцо от подшипника качения 6201( по ГОСТ 180201), его размеры 18х12х10, да он дороже, но встречается чаще на просторах нашей Родины.
Может кому пригодится данная информация.
