Введение

Создание правильной системы вентиляции в частном доме — залог здорового микроклимата, комфорта и хорошего самочувствия его обитателей. Грамотно спроектированная и смонтированная своими руками вентиляция обеспечит эффективное удаление загрязненного воздуха, избыточной влаги и неприятных запахов, а также постоянный приток свежего воздуха во все помещения.

В этом пошаговом руководстве мы подробно разберем все этапы создания системы вентиляции в частном доме — от проектирования и выбора оптимального типа до монтажа, наладки и обслуживания. Следуя нашим рекомендациям и советам, вы сможете самостоятельно обеспечить эффективную вентиляцию в своем доме, сэкономив на услугах специалистов.

Значение правильной вентиляции для здоровья и комфорта

Качественная вентиляция в доме необходима для:

• Поддержания оптимального уровня влажности и предотвращения образования плесени и грибка.
• Удаления вредных веществ, таких как углекислый газ, формальдегид, радон.
• Устранения неприятных запахов и улучшения качества воздуха.
• Снижения риска развития респираторных заболеваний и аллергических реакций у жильцов.
• Обеспечения притока свежего воздуха и поддержания комфортной температуры в помещениях.

Без должной вентиляции в доме могут возникать застойные зоны с повышенной влажностью и концентрацией загрязнений, что негативно сказывается на самочувствии людей и состоянии строительных конструкций. Поэтому так важно позаботиться о грамотном проектировании и монтаже вентиляционной системы.

Преимущества самостоятельного монтажа вентиляционной системы

Создание системы вентиляции своими руками имеет ряд преимуществ:

• Экономия средств на услугах специалистов по проектированию и монтажу.
• Возможность реализовать систему, идеально отвечающую индивидуальным потребностям и особенностям вашего дома.
• Полный контроль над всеми этапами работ и качеством используемых материалов и комплектующих.
• Получение ценных знаний и навыков, которые пригодятся для дальнейшего обслуживания и модернизации системы.

Конечно, самостоятельный монтаж потребует определенных усилий, времени и тщательной подготовки. Но вооружившись необходимой информацией, инструментами и пониманием базовых принципов, вы вполне способны справиться с этой задачей и получить в результате эффективную, надежную и долговечную систему вентиляции.

Факторы, влияющие на выбор типа вентиляции

При выборе системы вентиляции для частного дома необходимо учитывать следующие факторы:

• Площадь дома, количество и назначение помещений.
• Число постоянно проживающих людей.
• Климатические условия региона, среднегодовые температуры, уровень влажности.
• Интенсивность образования загрязнений, влаги и запахов внутри дома.
• Доступный бюджет на оборудование и монтаж.
• Существующие строительные конструкции и коммуникации.
• Требования к уровню шума и энергоэффективности.

Учет всех этих нюансов поможет подобрать тип вентиляции и оборудование, оптимально соответствующее вашим задачам и возможностям. Так, для домов площадью до 150 м2 с газовыми плитами и каминами целесообразно сочетание естественной и принудительной вытяжной вентиляции. А для больших коттеджей с повышенными требованиями к комфорту оправдана установка приточно-вытяжной системы с рекуперацией тепла.

Переходите, справа, в чат 💬 Вотсап или Телеграм и получите ответы наших инженеров. Время отклика 30 — 60 минут.

Этап 1: Планирование и проектирование

Грамотное проектирование — ключ к созданию эффективной и сбалансированной системы вентиляции. На этом этапе нужно определить потребности в воздухообмене, выбрать оптимальный тип системы и основные элементы, продумать их размещение и рассчитать требуемую производительность. Рассмотрим подробнее все шаги.

Оценка потребностей в вентиляции

Начнем с анализа ключевых параметров, влияющих на требования к воздухообмену в вашем доме:

Площадь и планировка дома

Общая площадь дома и количество помещений разного назначения — первый фактор, определяющий необходимую производительность системы вентиляции. Ориентировочный расчет воздухообмена выполняется исходя из удельных норм кратности в зависимости от типа помещений.

Например, для жилых комнат (спальни, гостиные, детские) рекомендуемая кратность воздухообмена — 3 м3/ч на 1 м2 площади. Для кухонь, санузлов, ванных этот показатель существенно выше — 60-90 м3/ч для кухонь и 25-50 м3/ч для санузлов. Также нормы различаются для домов с газовыми и электрическими плитами.

Количество проживающих

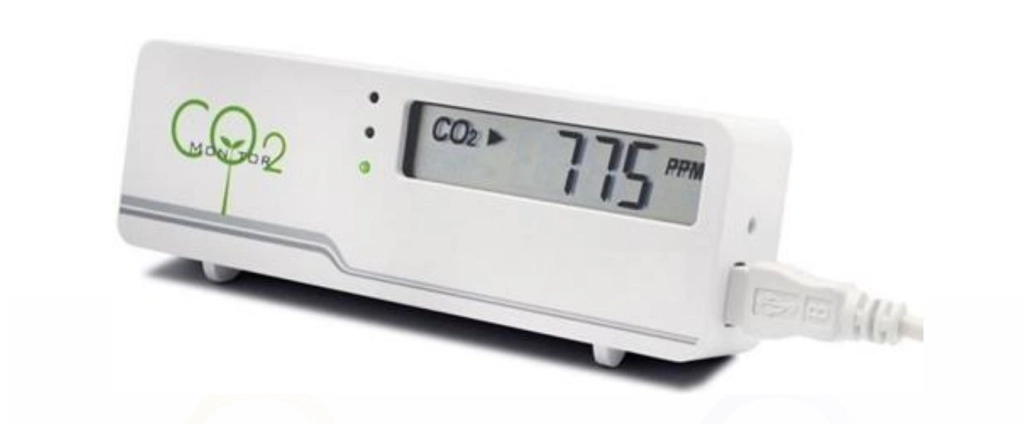

Чем больше людей постоянно находится в доме, тем интенсивнее идет потребление кислорода и образование углекислого газа, влаги, запахов. Поэтому нормы воздухообмена на одного человека выше, чем удельные показатели на квадратный метр.

Минимальный расход свежего воздуха на человека составляет 30 м3/ч. Но с учетом бытовой активности и разного времени присутствия людей в помещениях используется средняя норма 45 м3/ч на человека. Эти цифры нужно обязательно учитывать при оценке требуемой производительности вентиляции.

Климатические особенности региона

Климат местности, где расположен дом, оказывает существенное влияние на выбор системы вентиляции. В регионах с холодными зимами и резкими перепадами температур особенно важно предусмотреть меры по предотвращению выпадения конденсата и обмерзания вентканалов.

Для этого применяются утепленные воздуховоды, системы подогрева приточного воздуха, специальные защитные решетки и козырьки над вентиляционными выходами. Это позволяет поддерживать стабильную работу вентиляции даже в сильные морозы.

В южных регионах с жарким и влажным климатом, напротив, важно обеспечить интенсивный воздухообмен для удаления избыточной влаги и охлаждения воздуха в помещениях. Здесь могут применяться более мощные вытяжные вентиляторы, увеличенное сечение воздуховодов, а также системы кондиционирования, интегрированные с вентиляцией.

Для регионов с умеренным климатом оптимальным решением часто становится комбинированная система вентиляции с естественным притоком и принудительной вытяжкой. Такая схема проста в реализации, эффективна и не требует больших затрат на оборудование и эксплуатацию.

Нормы и требования к вентиляции жилых помещений

При проектировании и монтаже вентиляции необходимо соблюдать действующие строительные нормы и правила (СНиП), санитарные нормы и правила (СанПиН), а также требования пожарной безопасности. Основные нормативные документы, регламентирующие устройство вентиляции в жилых домах:

• СП 60.13330.2016 «Отопление, вентиляция и кондиционирование воздуха»
• СП 54.13330.2016 «Здания жилые многоквартирные»
• СП 31-106-2002 «Проектирование и строительство инженерных систем одноквартирных жилых домов»
• СанПиН 2.1.2.2645-10 «Санитарно-эпидемиологические требования к условиям проживания в жилых зданиях и помещениях»

Согласно этим документам, в жилых домах должны быть предусмотрены системы вентиляции с естественным или механическим побуждением. Они должны обеспечивать нормируемый воздухообмен в зависимости от назначения помещений, количества людей, наличия газовых приборов и других факторов.

Кратность воздухообмена (количество полных замен воздуха в помещении за 1 час) регламентируется СП 60.13330.2016 и составляет:

• Жилые комнаты и кухни с электроплитами: не менее 3 м3/ч на 1 м2 площади
• Кухни с газовыми плитами: не менее 60 м3/ч при 2-конфорочных плитах, 75 м3/ч при 3-конфорочных, 90 м3/ч при 4-конфорочных
• Ванные, уборные: 25 м3/ч на один санузел
• Совмещенные санузлы: 50 м3/ч

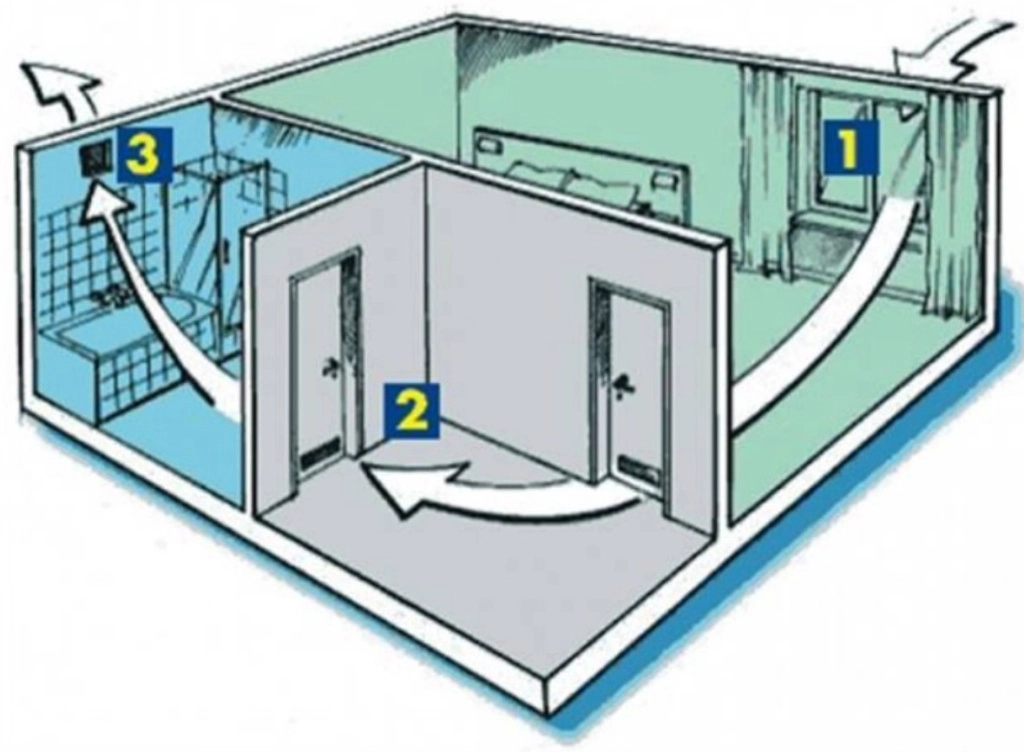

Приточный воздух должен поступать в жилые комнаты и кухню, а удаляться через вентиляционные каналы из кухонь, уборных, ванных комнат. Допускается удаление воздуха из жилых комнат через спальни и коридоры. Вытяжная вентиляция из туалетов и ванных комнат должна быть постоянно действующей с минимальной производительностью 50 м3/ч.

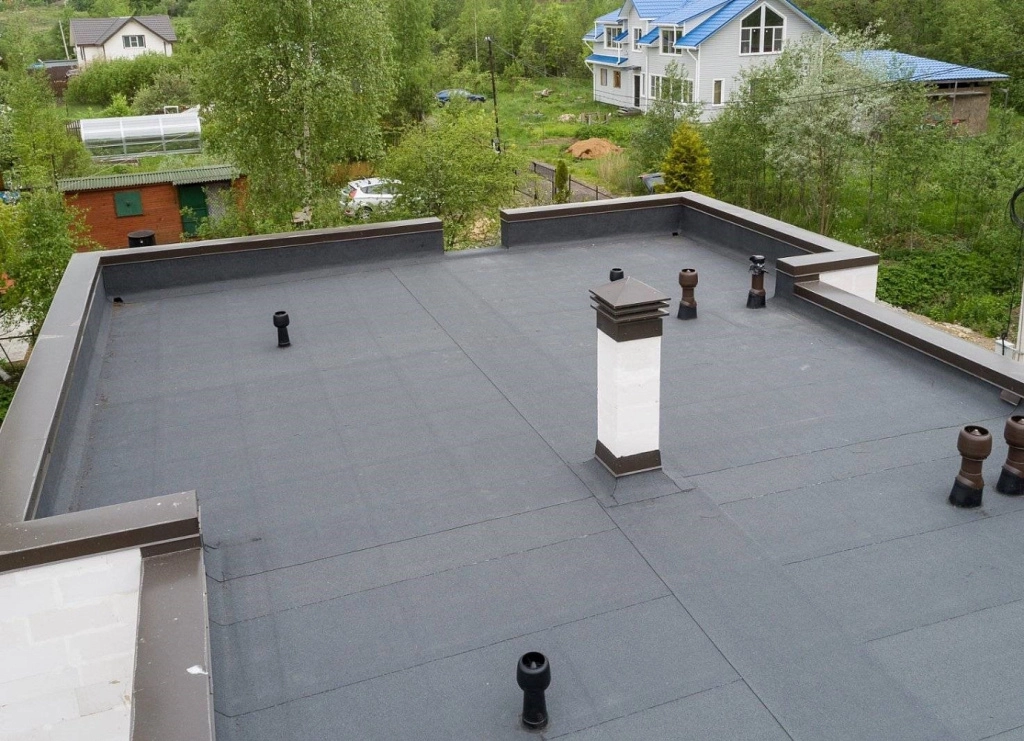

Естественная вытяжная вентиляция должна осуществляться через вертикальные каналы в стенах с выходом выше кровли или через самостоятельные шахты. Минимальная высота вентиляционных каналов и шахт в зависимости от количества этажей составляет:

• Для одноэтажных зданий: не менее 3 м от уровня пола последнего этажа до устья канала/шахты
• Для 2-3-этажных зданий: не менее 6 м
• Для 4-8-этажных зданий: не менее 7,5 м

Приточные и вытяжные отверстия естественной вентиляции должны располагаться на расстоянии не менее 8 м по горизонтали и 6 м по вертикали, чтобы избежать перетекания удаляемого воздуха. Приточные отверстия и открываемые фрамуги окон и форточек следует размещать на высоте не менее 1,8 м от пола и на расстоянии не менее 0,5 м от потолка.

В домах выше 3 этажей рекомендуется устройство принудительной вытяжной вентиляции с механическим побуждением индивидуальными или централизованными вентиляторами. Приточная вентиляция может быть естественной или принудительной в зависимости от этажности, планировки и климатических условий.

Производительность вентиляторов принудительных систем определяется по максимальному расчетному расходу воздуха с учетом одновременности работы вентиляционных устройств. При проектировании механической вентиляции следует стремиться к минимизации энергопотребления, уровня шума и вибрации.

Приточные и вытяжные вентиляционные системы должны быть сбалансированы с учетом нормируемого дисбаланса в пределах 10-15%. Это позволяет избежать избыточного или недостаточного давления внутри помещений и связанных с этим проблем — сквозняков, затрудненного открывания дверей, опрокидывания тяги в дымоходах.

Для поддержания в помещениях допустимой влажности в пределах 40-60% в системах вентиляции при необходимости предусматривается подогрев приточного воздуха для предотвращения выпадения конденсата или осушение вытяжного воздуха. Также в вентиляционных установках могут применяться фильтры и устройства обеззараживания воздуха.

Существуют также специальные требования к огнестойкости и пожарной безопасности вентиляционных каналов и систем. В частности, они должны выполняться из негорючих материалов, оснащаться огнезадерживающими клапанами в местах прохода через противопожарные преграды, а также автоматически отключаться при возникновении пожара.

Таким образом, при проектировании и монтаже вентиляции частного дома необходимо строго соблюдать все действующие нормы и правила, учитывать назначение помещений, количество жильцов, климатические условия и другие факторы. Это позволит создать эффективную, безопасную и комфортную систему вентиляции, которая обеспечит здоровый микроклимат в вашем доме на долгие годы.

Переходите, справа, в чат 💬 Вотсап или Телеграм и получите ответы наших инженеров. Время отклика 30 — 60 минут.

Типы вентиляционных систем

Существует несколько основных типов вентиляционных систем, каждый из которых имеет свои особенности, преимущества и недостатки. Выбор оптимального варианта зависит от конкретных условий и потребностей вашего дома. Давайте рассмотрим подробнее каждый тип вентиляции.

Естественная вентиляция

Естественная вентиляция — это система воздухообмена, которая работает за счет разницы давлений воздуха внутри и снаружи здания, а также под действием ветра. Она не требует использования механических устройств и электроэнергии, что делает ее самым простым и экономичным вариантом.

Для обеспечения естественной вентиляции в доме необходимо предусмотреть приточные отверстия или клапаны в наружных стенах, а также вытяжные каналы в стенах или перекрытиях, выходящие выше уровня кровли. Поступление свежего воздуха происходит через неплотности в окнах и дверях, а также через специальные приточные устройства. Отработанный воздух удаляется через вентиляционные каналы за счет тяги, которая возникает из-за разности температур и давлений.

Интенсивность естественного воздухообмена зависит от ряда факторов:

• Разницы температур внутри и снаружи здания (чем больше разница, тем сильнее тяга)
• Высоты здания (чем выше здание, тем больше перепад давлений на вытяжных каналах)
• Ветровой нагрузки (ветер создает область повышенного давления с наветренной стороны и разрежение с подветренной)
• Сечения и конфигурации вентиляционных каналов (чем больше сечение и меньше сопротивление, тем эффективнее удаление воздуха)

Главные преимущества естественной вентиляции — это простота, надежность и отсутствие затрат на электроэнергию. Она не требует сложного оборудования и практически не создает шума. При правильном расчете и исполнении естественная вентиляция способна обеспечить нормативный воздухообмен в частном доме.

Однако у нее есть и серьезные недостатки. Естественная вентиляция сильно зависит от погодных условий, ее невозможно регулировать по своему желанию. В холодное время года из-за значительного перепада температур возникает риск переохлаждения помещений и появления сквозняков. Летом, наоборот, естественная тяга может быть недостаточной из-за малой разницы температур. Кроме того, при естественной циркуляции воздуха в дом с улицы попадают пыль, пыльца, насекомые и другие загрязнения.

Чтобы улучшить работу естественной вытяжной вентиляции, рекомендуется оснащать вентиляционные каналы специальными насадками — дефлекторами и турбодефлекторами. Эти устройства устанавливаются на оголовки каналов и создают дополнительное разрежение за счет обтекания их ветром. Например, турбодефлектор ТД-160 из оцинкованной стали диаметром 160 мм — популярное решение для частных домов. Он увеличивает тягу на 20-30% и защищает каналы от осадков и мусора.

Принудительная вентиляция

Принудительная или механическая вентиляция предполагает перемещение воздуха с помощью электрических вентиляторов. В зависимости от назначения и конструкции она может быть вытяжной, приточной или приточно-вытяжной.

Принудительная вентиляция имеет ряд преимуществ перед естественной:

• Возможность регулировки производительности и создания необходимого воздухообмена независимо от погодных условий

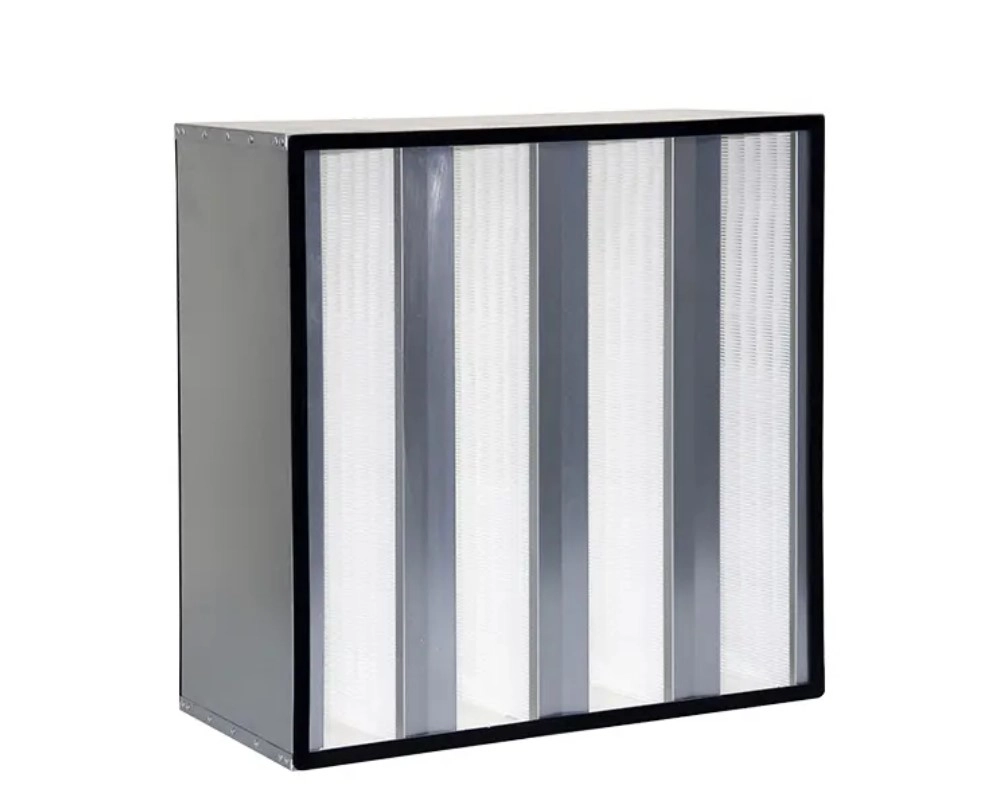

• Очистка приточного воздуха от пыли и других загрязнений
• Подогрев или охлаждение воздуха для поддержания комфортной температуры
• Возможность организовать воздухообмен в удаленных от наружных стен помещениях

К недостаткам механической вентиляции относятся:

• Необходимость электропитания и периодического обслуживания
• Более высокие затраты на оборудование и монтаж по сравнению с естественной вентиляцией
• Возможный шум от работающих вентиляторов
• Зависимость от наличия электроэнергии (при отключении электричества вентиляция перестает работать)

Рассмотрим подробнее основные типы принудительной вентиляции.

Вытяжная вентиляция

Вытяжная вентиляция предназначена для удаления отработанного воздуха из помещений и создания в них небольшого разрежения. Она состоит из вытяжных решеток или диффузоров, воздуховодов и вентилятора, который устанавливается на выходе системы и обеспечивает принудительное движение воздуха.

Вытяжные вентиляторы могут располагаться как централизованно (на чердаке или в подвале), так и локально в удаляемых помещениях — кухнях, санузлах, кладовых. Наиболее распространены канальные и настенные вентиляторы. Первые монтируются непосредственно в вентиляционные каналы, а вторые — на стены или потолки и соединяются с воздуховодами.

Популярным решением для организации вытяжной вентиляции в санузлах и ванных комнатах являются бесшумные вентиляторы с повышенной влагозащитой, такие как вытяжной вентилятор VAKIO Smart EF-100. Он оснащен интеллектуальным управлением, датчиком влажности и таймером, что позволяет гибко настраивать его работу и экономить электроэнергию.

Принудительная вытяжная вентиляция может функционировать как самостоятельно, так и в комбинации с естественным притоком воздуха через приточные клапаны или открытые окна. Такая схема наиболее эффективна для удаления избыточной влаги, запахов и загрязнений из помещений с повышенной влажностью и газовыми приборами.

Приточная вентиляция

Приточная вентиляция служит для подачи свежего воздуха в помещения. Она может быть организована с помощью специальных приточных установок, стеновых приточных клапанов или бризеров. Главная задача приточной вентиляции — компенсировать удаляемый воздух и обеспечить необходимый воздухообмен.

Приточные установки представляют собой компактные вентиляционные агрегаты, которые забирают воздух с улицы, фильтруют его, при необходимости подогревают и подают в помещения по сети воздуховодов. Они могут располагаться как внутри дома (в подсобных помещениях или подвесных потолках), так и снаружи. Производительность приточных установок может достигать нескольких тысяч кубометров воздуха в час, что позволяет обеспечить вентиляцию всего дома.

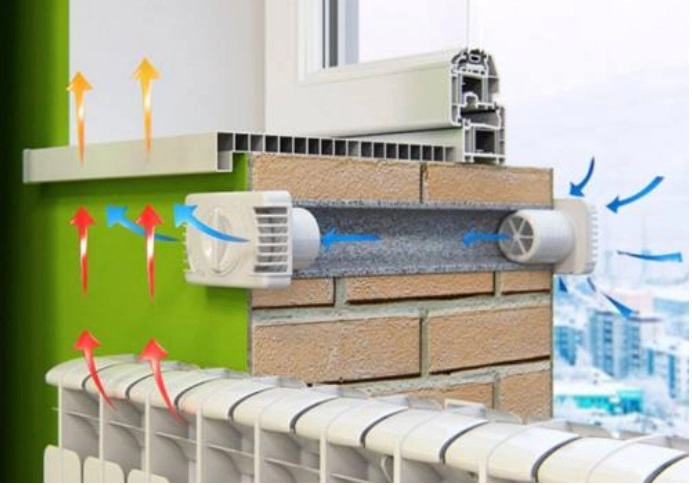

Более простое и бюджетное решение — приточные стеновые клапаны. Они монтируются в отверстия в наружных стенах и обеспечивают постоянный приток свежего воздуха в помещения за счет естественного перепада давлений. Современные приточные клапаны, такие как VAKIO KIV New, оснащаются фильтрами, шумоглушителями и системами автоматического управления. Это позволяет регулировать количество приточного воздуха и поддерживать оптимальный микроклимат в доме.

Приточные бризеры — это небольшие вентиляционные устройства, которые совмещают функции приточного клапана и вентилятора. Они также устанавливаются в стены, но способны работать как в пассивном режиме, на естественном перепаде давлений, так и в активном — с принудительной подачей воздуха. Примером современного бризера является приточная вентиляция VAKIO KIV Pro с интеллектуальным управлением и функцией ночного проветривания.

Приточно-вытяжная вентиляция с рекуперацией тепла

Наиболее совершенным типом принудительной вентиляции является сбалансированная приточно-вытяжная система с рекуперацией тепла. Она объединяет функции притока и вытяжки воздуха в едином блоке и обеспечивает управляемый воздухообмен во всем доме.

Центральным элементом такой системы является приточно-вытяжная установка с рекуператором тепла. Она состоит из двух вентиляторов (приточного и вытяжного), фильтров, рекуператора и системы автоматики. Вытяжной вентилятор удаляет отработанный воздух из дома, а приточный подает свежий воздух с улицы. В рекуператоре происходит теплообмен между этими потоками: теплый вытяжной воздух отдает свое тепло холодному приточному, нагревая его перед подачей в помещения. Это позволяет сэкономить до 90% тепловой энергии и сократить затраты на отопление.

Приточно-вытяжные установки с рекуперацией могут быть как централизованными (обслуживать весь дом), так и локальными (для отдельных помещений). Они обеспечивают максимально эффективный, управляемый и сбалансированный воздухообмен, создавая оптимальный микроклимат и чистоту воздуха в доме. Недостатком таких систем является более высокая стоимость оборудования и монтажа, а также необходимость регулярного сервисного обслуживания.

Для организации локальной приточно-вытяжной вентиляции в отдельных помещениях можно использовать компактные реверсивные проветриватели, такие как умная вентиляция VAKIO KIV SMART. Они попеременно работают на приток и вытяжку воздуха, обеспечивая эффективный воздухообмен и фильтрацию. А для проветривания небольших помещений, таких как спальни и детские, отлично подойдет компактный настенный проветриватель VAKIO Openair с функцией рекуперации тепла.

Основные элементы системы вентиляции

Вне зависимости от типа вентиляционной системы, она состоит из ряда базовых элементов, каждый из которых выполняет свою функцию. Давайте рассмотрим эти элементы подробнее.

Вентиляционные каналы и решетки

Вентиляционные каналы — это специальные полости в стенах, перекрытиях или отдельные воздуховоды, по которым движется воздух. Они соединяют вентилируемые помещения с наружной средой и обеспечивают приток или удаление воздуха.

Каналы естественной вентиляции обычно выполняются из кирпича, бетона или асбоцементных труб и имеют прямоугольное или круглое сечение. Их размеры и конфигурация определяются расчетом в зависимости от объема вентилируемых помещений и требуемого воздухообмена. Каналы принудительной вентиляции могут изготавливаться из различных материалов: оцинкованной стали, пластика, гибких воздуховодов.

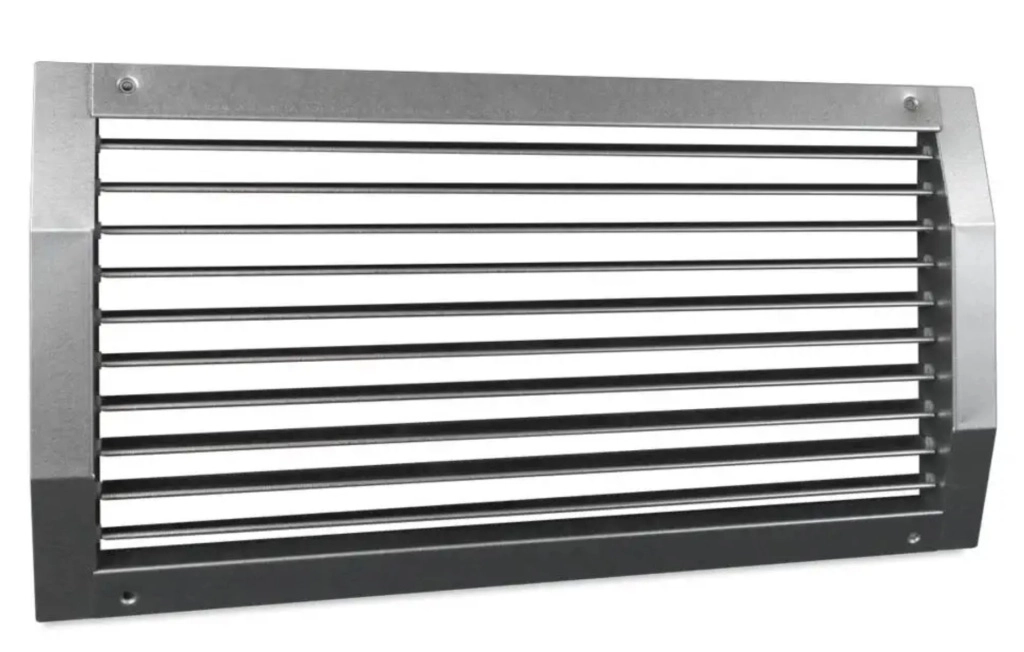

На входе и выходе вентиляционных каналов устанавливаются специальные решетки, которые защищают их от попадания крупного мусора, птиц и грызунов, а также предотвращают задувание ветра. Решетки могут быть металлическими или пластиковыми, с жалюзи или сеткой. Они бывают приточными (для забора воздуха) и вытяжными (для удаления воздуха).

Важным требованием к вентиляционным каналам является их герметичность и теплоизоляция. Они должны быть доступны для периодической очистки и обслуживания. В местах прохода каналов через кровлю устанавливаются специальные уплотнители и проходные элементы для предотвращения протечек.

Переходите, справа, в чат 💬 Вотсап или Телеграм и получите ответы наших инженеров. Время отклика 30 — 60 минут.

Вентиляторы и проветриватели

Вентиляторы — это устройства, создающие направленный поток воздуха за счет вращения лопастей. Они являются основными элементами принудительной вентиляции и обеспечивают движение воздуха по воздуховодам и каналам.

Выбор типа и мощности вентилятора зависит от требуемой производительности, создаваемого давления, уровня шума и условий монтажа. Наиболее распространены следующие типы вентиляторов:

• Канальные — устанавливаются непосредственно в воздуховоды круглого или прямоугольного сечения.
• Радиальные — применяются в централизованных системах вентиляции, могут создавать высокое давление.
• Осевые — компактные вентиляторы для настенного или потолочного монтажа, работают на небольших давлениях.

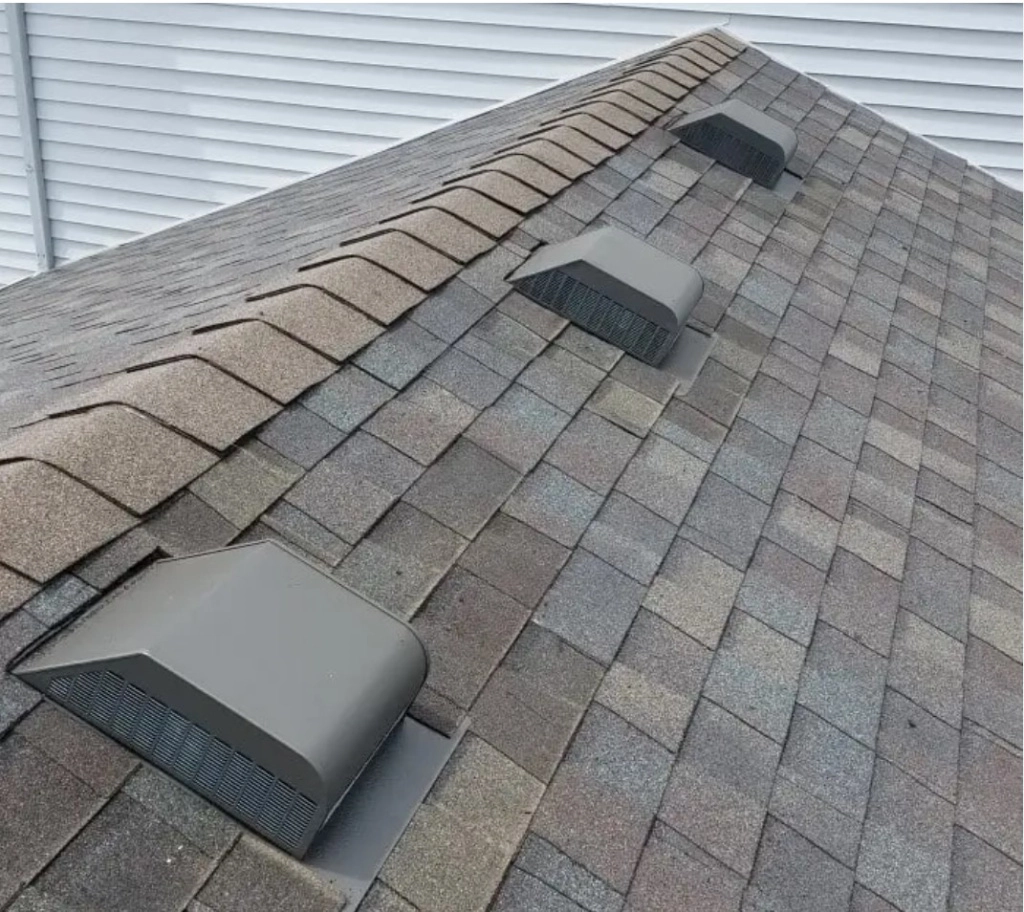

• Крышные — монтируются на кровле здания и удаляют воздух непосредственно наружу через выходной патрубок.

Для регулирования производительности вентиляторов используются различные устройства управления: регуляторы скорости, таймеры, датчики влажности, движения, качества воздуха. Они позволяют настраивать работу вентиляции в зависимости от текущих потребностей и экономить электроэнергию.

Проветриватели — это компактные вентиляционные устройства, совмещающие функции приточной и вытяжной вентиляции. Они обеспечивают управляемый воздухообмен в отдельных помещениях за счет реверсивной работы встроенных вентиляторов. Проветриватели могут оснащаться фильтрами, шумоглушителями и системами рекуперации тепла. Удобным решением является рекуператор VAKIO WINDOW SMART, который устанавливается непосредственно в оконный проем и управляется со смартфона по Wi-Fi.

Приточные и вытяжные клапаны

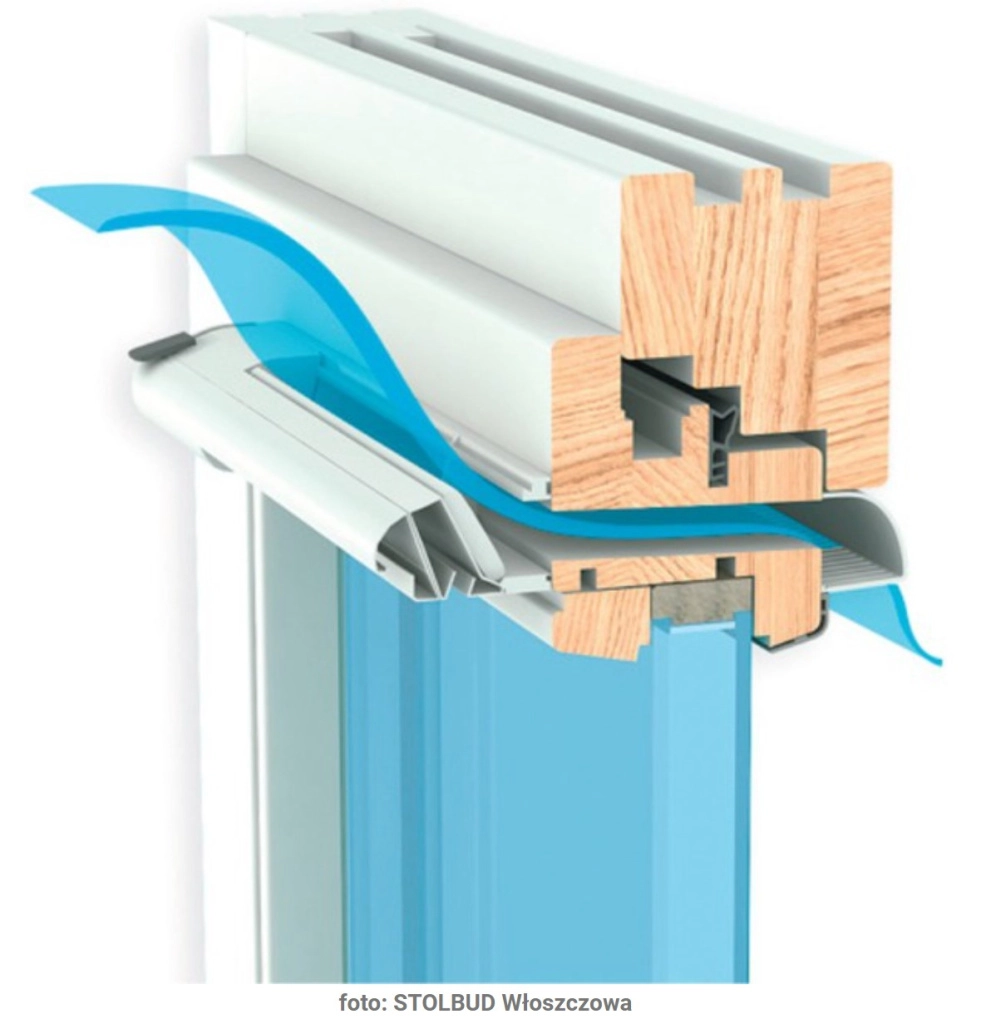

Приточные клапаны — это устройства, которые обеспечивают регулируемый приток свежего воздуха в помещения. Они устанавливаются в стенах или окнах и работают за счет перепада давлений. Современные приточные клапаны имеют возможность регулировки количества воздуха, оснащаются фильтрами и шумоглушителями. Они могут быть с ручным управлением или автоматическими, реагирующими на изменение влажности, температуры или качества воздуха в помещении.

Вытяжные клапаны служат для удаления отработанного воздуха из помещений и регулирования разрежения в вентиляционных каналах. Они устанавливаются на входе в вытяжные решетки и работают под действием тяги в канале. Вытяжные клапаны бывают с ручной или автоматической регулировкой проходного сечения.

Особую роль играют обратные клапаны, которые пропускают воздух только в одном направлении. Они препятствуют опрокидыванию тяги и перетеканию воздуха из одних помещений или каналов в другие. Обратные клапаны устанавливаются как на приточных, так и на вытяжных воздуховодах.

Воздуховоды, фитинги, переходники

Воздуховоды — это трубы различного сечения, по которым транспортируется воздух в системах принудительной вентиляции. Они соединяют воздухозаборные и воздухораспределительные устройства с вентиляторами и обеспечивают циркуляцию воздуха по дому.

Воздуховоды изготавливаются из различных материалов:

• Оцинкованная сталь — наиболее прочный и долговечный вариант, используется в большинстве стационарных систем вентиляции.
• Пластик (ПВХ) — легкий и простой в монтаже материал, подходит для скрытой прокладки в стенах и перекрытиях.

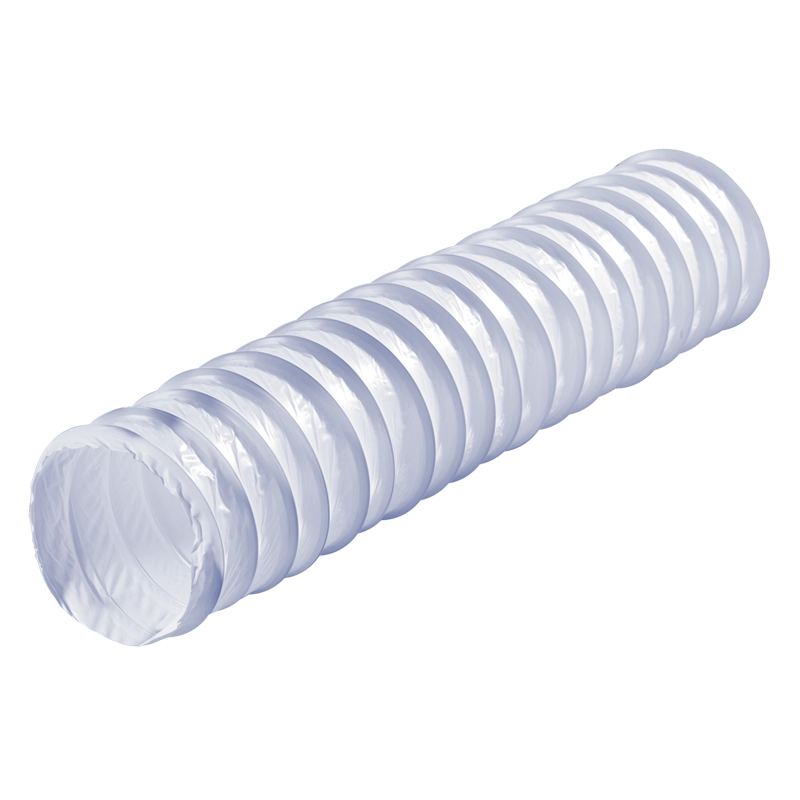

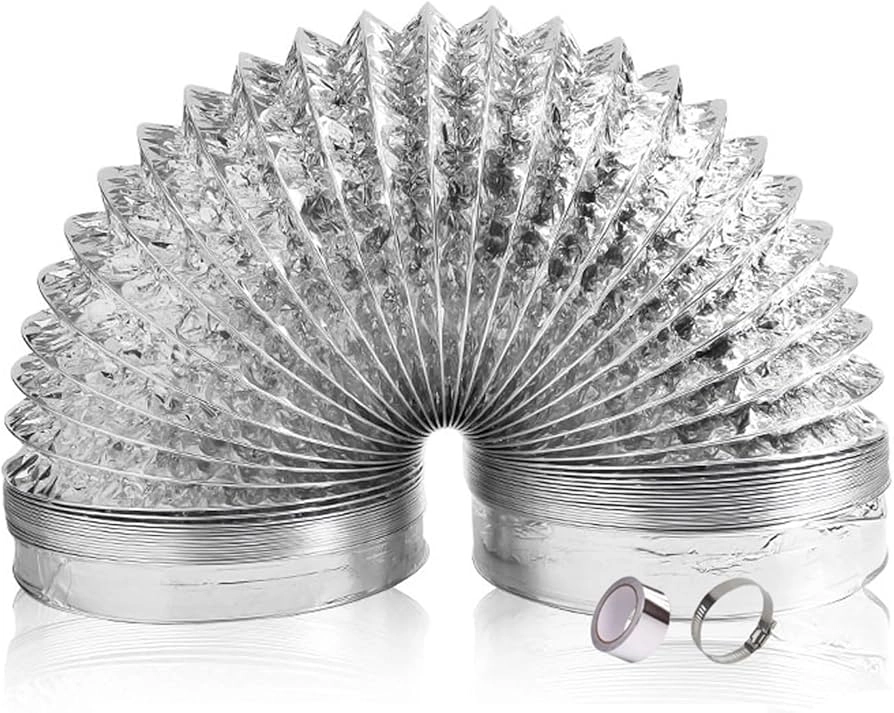

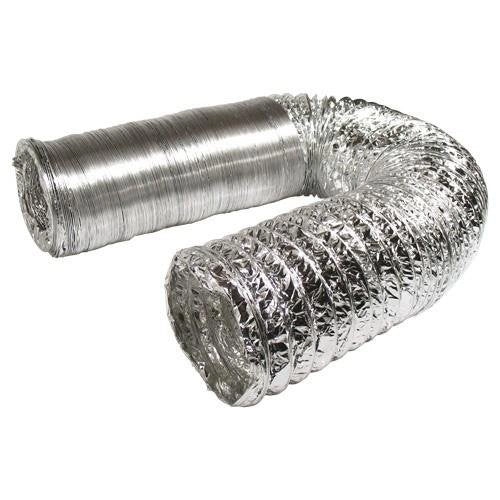

• Гибкие воздуховоды (алюминиевые, стальные, полимерные) — используются для обхода препятствий и изменения направления потока воздуха.

Для соединения отдельных участков воздуховодов, а также их подключения к вентиляторам и распределительным устройствам применяются различные фитинги и переходники. Это могут быть муфты, отводы, тройники, крестовины, редукторы и другие элементы. Они обеспечивают герметичность соединений и плавное изменение направления воздушного потока.

Для регулирования количества и температуры приточного воздуха могут использоваться ручные или автоматические клапаны, а также электрические нагреватели. Например, приточный клапан VAKIO KIV New оснащен термостатом и позволяет плавно регулировать поток воздуха в диапазоне от 5 до 35 м3/ч. А приточная вентиляция VAKIO KIV Pro имеет встроенный керамический нагреватель мощностью 350 Вт и интеллектуальную систему управления.

При проектировании приточной вентиляции важно правильно рассчитать количество и расположение приточных устройств, чтобы обеспечить равномерное поступление свежего воздуха во все помещения. Также необходимо предусмотреть возможность регулировки и отключения притока в холодное время года во избежание дискомфорта.

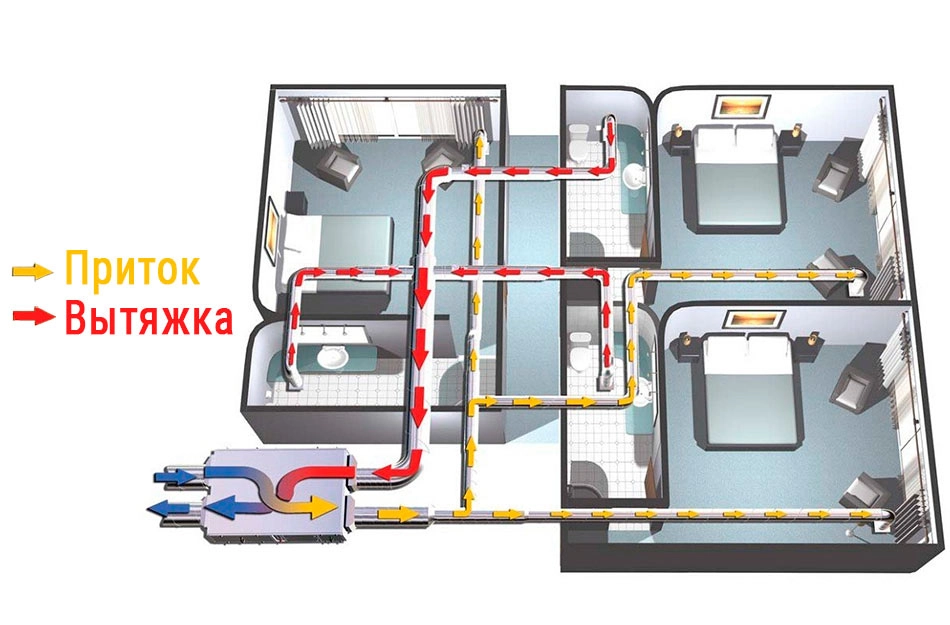

Приточно-вытяжная вентиляция с рекуперацией тепла

Приточно-вытяжная вентиляция с рекуперацией тепла — это наиболее энергоэффективный и комфортный тип механической вентиляции для частных домов. Она обеспечивает управляемый воздухообмен и позволяет утилизировать тепло удаляемого воздуха для нагрева приточного.

Основным элементом такой системы является приточно-вытяжная установка с рекуператором. Она состоит из двух вентиляторов, фильтров, теплообменника-рекуператора и системы управления. Вытяжной вентилятор удаляет отработанный воздух из дома, а приточный подает свежий воздух с улицы. В рекуператоре эти потоки проходят рядом друг с другом через разделительные пластины или мембраны, что позволяет теплу передаваться от вытяжного воздуха к приточному.

Современные рекуператоры способны утилизировать до 90% тепла вытяжного воздуха, что существенно снижает затраты на отопление дома. При этом потоки не смешиваются, что исключает загрязнение приточного воздуха. Кроме того, летом рекуператор может работать в режиме охлаждения, передавая холод от вытяжного воздуха приточному.

Приточно-вытяжные установки с рекуперацией компактны и могут монтироваться под потолком, в подсобных помещениях или за подвесными потолками. Они оснащаются многоступенчатой системой фильтрации, шумоизоляцией, автоматикой с датчиками температуры, влажности и качества воздуха. Производительность таких установок может достигать нескольких сотен кубометров в час, что достаточно для вентиляции коттеджей площадью до 300-400 м2.

Также возможна организация децентрализованной приточно-вытяжной вентиляции с использованием компактных настенных проветривателей с рекуперацией тепла. Такие устройства, как умная вентиляция VAKIO KIV SMART или рекуператор VAKIO WINDOW SMART, устанавливаются в стенах или окнах и работают попеременно на вытяжку и приток. Они содержат керамический аккумулятор тепла, который поглощает тепло удаляемого воздуха, а затем отдает его приточному потоку. КПД рекуперации в таких устройствах достигает 85%.

Приточно-вытяжная вентиляция с рекуперацией — оптимальное решение для энергоэффективных домов. Она обеспечивает комфортный микроклимат, чистоту воздуха и существенную экономию на отоплении. Однако этот вариант требует более высоких начальных затрат и нуждается в периодическом сервисном обслуживании.

Переходите, справа, в чат 💬 Вотсап или Телеграм и получите ответы наших инженеров. Время отклика 30 — 60 минут.

Основные элементы системы вентиляции

Любая система вентиляции, независимо от типа и конфигурации, состоит из набора базовых элементов. Давайте рассмотрим их назначение и особенности.

Вентиляционные каналы и решетки

Вентиляционные каналы — это воздушные коробы прямоугольного или круглого сечения, которые обеспечивают циркуляцию воздуха между помещениями и наружной средой. Они могут быть выполнены в строительных конструкциях (стенах, перекрытиях) или смонтированы отдельно из различных материалов.

Основные требования к вентканалам:

• Соответствие сечения и конфигурации расчетному расходу воздуха и допустимым скоростям
• Минимальное аэродинамическое сопротивление за счет гладкой внутренней поверхности и плавных поворотов
• Герметичность и теплоизоляция для предотвращения потерь и конденсации влаги
• Устойчивость к коррозии, гниению, возгоранию
• Доступность для очистки и дезинфекции

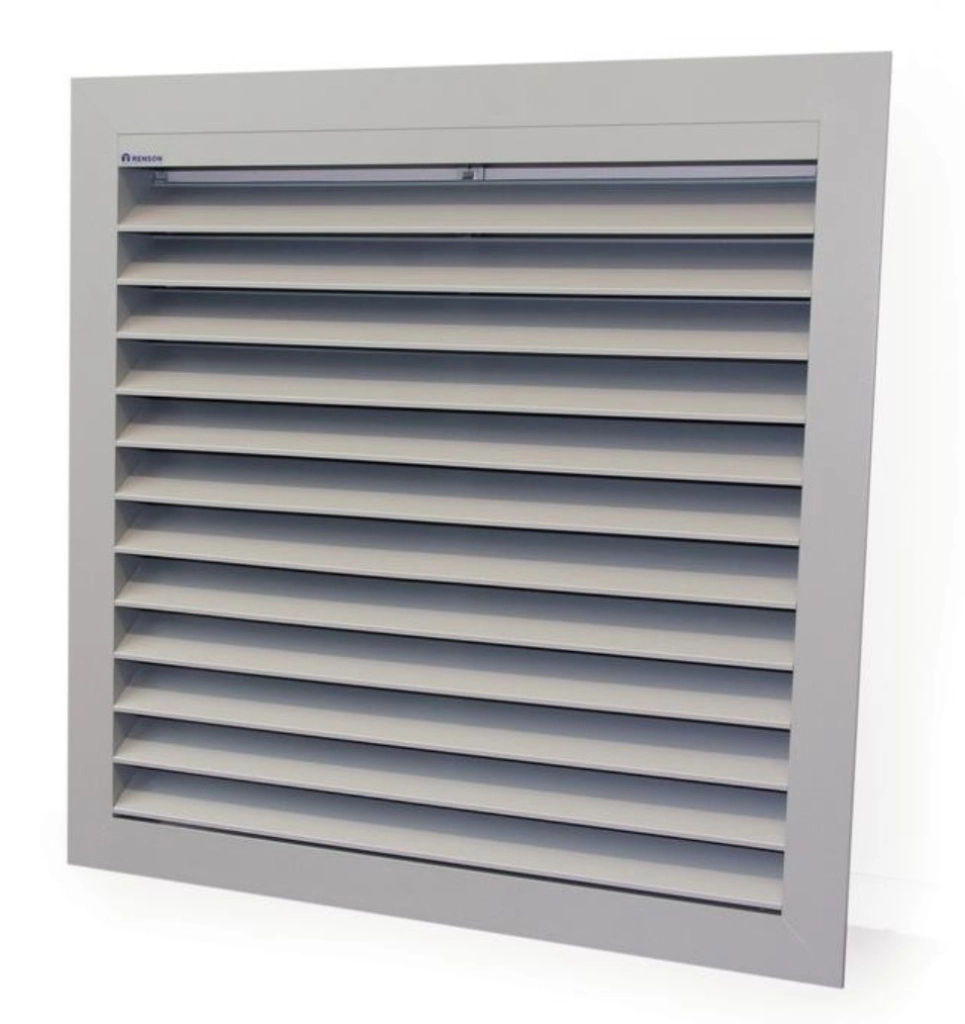

На входе и выходе вентканалов устанавливаются специальные решетки, которые защищают их от попадания крупного мусора, птиц и грызунов, а также предотвращают сквозняки и распространение шума. Решетки могут быть металлическими, пластиковыми или деревянными, с жалюзи или перфорацией, с ручной или автоматической регулировкой живого сечения.

Приточные решетки монтируются снаружи здания в местах забора свежего воздуха. Они могут оснащаться фильтрами грубой очистки, защитными козырьками и автоматическими заслонками. Вытяжные решетки устанавливаются внутри помещений, обычно под потолком или на стенах. Они должны располагаться в верхней части помещений, где скапливается теплый отработанный воздух.

Вентиляторы и проветриватели

Вентиляторы — это устройства, создающие направленный воздушный поток за счет вращения рабочего колеса с лопастями. Они являются основным элементом механической вентиляции и обеспечивают принудительное перемещение воздуха по системе воздуховодов.

Основные типы вентиляторов:

• Осевые — компактные и малошумные, создают прямой поток воздуха, применяются при небольшом сопротивлении сети
• Центробежные (радиальные) — развивают высокое давление, используются на сложных разветвленных сетях воздуховодов
• Канальные — встраиваются непосредственно в воздуховоды, имеют высокую производительность и напор
• Крышные — монтируются снаружи здания на кровле, удаляют воздух сразу в атмосферу

Вентиляторы могут иметь одно- или трехфазные электродвигатели мощностью от нескольких десятков до сотен ватт. Их производительность варьируется от 50 до 1000 и более м3/ч. Для регулирования расхода воздуха используются встроенные или внешние устройства плавного или ступенчатого изменения скорости вращения.

Бытовые вентиляторы, такие как вытяжной вентилятор VAKIO Smart EF-100, оснащаются таймерами, датчиками влажности и движения, что позволяет автоматизировать их работу. Они применяются для локальной вытяжной вентиляции в санузлах, ванных, кухнях и других помещениях с повышенной влажностью и загрязненностью воздуха.

Проветриватели — это компактные приточно-вытяжные вентиляционные устройства, совмещающие функции притока и удаления воздуха. Они устанавливаются в стенах или окнах и работают в реверсивном режиме, обеспечивая управляемый воздухообмен в отдельных помещениях.

Проветриватели могут быть с рекуперацией тепла и без нее. Первые, такие как рекуператор VAKIO WINDOW SMART, имеют встроенный керамический аккумулятор энергии, который утилизирует до 85% тепла вытяжного воздуха для подогрева приточного. Вторые, например настенный проветриватель VAKIO Openair, просто перемещают воздух между помещением и улицей.

Современные проветриватели оснащаются фильтрами, шумопоглощающими элементами, датчиками и автоматикой. Они могут переключаться по таймеру, в зависимости от температуры, влажности или качества воздуха в помещении. Производительность бытовых проветривателей составляет от 30 до 100 м3/ч, что достаточно для вентиляции небольших комнат.

Приточные и вытяжные клапаны

Воздушные клапаны — это устройства, регулирующие количество и направление воздушного потока в системе вентиляции. Они устанавливаются на воздуховодах или в проемах стен и выполняют различные функции.

Приточные клапаны предназначены для регулируемой подачи свежего воздуха в помещения. Они монтируются в наружных стенах и содержат заслонку или диафрагму, которая изменяет живое сечение прохода в зависимости от перепада давления или настройки пользователя.

Приточные клапаны бывают с ручным и автоматическим управлением. Первые, как приточный клапан VAKIO KIV New, имеют регулятор расхода воздуха и фильтр. Вторые, например приточная вентиляция VAKIO KIV Pro, оснащены электроприводом и термостатом, что позволяет автоматически изменять приток в зависимости от температуры воздуха в помещении.

Вытяжные клапаны служат для регулирования расхода удаляемого воздуха и предотвращения обратной тяги. Они ставятся на вытяжных решетках или воздуховодах и могут быть ручными или автоматическими. Автоматические вытяжные клапаны содержат гравитационный или пружинный механизм, который открывает заслонку при наличии разрежения в вентканале и перекрывает ее при выравнивании давления.

Обратные клапаны — разновидность вытяжных клапанов, которые пропускают воздух только в одном направлении. Они защищают вентиляционную систему от обратного перетока воздуха между помещениями и проникновения загрязнений, запахов и насекомых. Обратные клапаны бывают лепестковые, мембранные и шариковые, с вертикальным и горизонтальным расположением.

Воздуховоды, фитинги, переходники

Воздуховоды — это трубопроводы различного сечения, по которым воздух транспортируется между элементами вентиляционной системы. Они соединяют воздухозаборные и воздухораспределительные устройства с вентиляторами и обеспечивают циркуляцию воздуха по дому.

Воздуховоды изготавливаются из различных материалов:

• Оцинкованная сталь — прочный и долговечный вариант, используется в большинстве стационарных систем вентиляции

Пластиковые воздуховоды легче металлических, не подвержены коррозии и проще в монтаже. Однако они менее прочные и долговечные, чувствительны к высоким температурам и не всегда обеспечивают требуемую пожарную безопасность.

Гибкие воздуховоды из многослойной алюминиевой фольги, полимерных материалов или тканей с металлическим каркасом удобны для обхода препятствий и монтажа в стесненных условиях. Но они имеют высокое аэродинамическое сопротивление, склонны к зажиманию и накоплению пыли, поэтому должны использоваться на коротких участках с небольшой нагрузкой по воздуху.

Для соединения воздуховодов между собой и с другим оборудованием применяются фасонные элементы — переходы, отводы, тройники, заглушки и т.п. Они позволяют изменять сечение, делать повороты и ответвления, обеспечивая нужную конфигурацию вентиляционной сети. Чем меньше местных сопротивлений будет на пути воздушного потока, тем эффективнее и экономичнее будет работать система.

Дефлекторы и турбодефлекторы

Дефлекторы — это специальные насадки на вытяжные каналы и трубы, которые усиливают естественную тягу за счет энергии ветра. Обтекая дефлектор, ветер создает разрежение над вытяжным отверстием, что препятствует задуванию и опрокидыванию тяги. Кроме того, дефлекторы защищают вентканалы от попадания осадков, листвы и птиц.

Дефлекторы изготавливают из листовой или оцинкованной стали, пластика, керамики. Они бывают различной формы — цилиндрические, конические, сферические, многогранные. Правильно подобранный дефлектор может увеличить естественную тягу на 10-20% по сравнению с открытым каналом.

Для круглых вентканалов диаметром 100-315 мм хорошо подходят цилиндрические турбодефлекторы ТД-160 из оцинкованной стали. Они имеют лопасти специального профиля, которые закручивают ветровой поток, создавая область пониженного давления. Это увеличивает скорость воздуха в канале и предотвращает выдувание из него теплого воздуха.

Для вентканалов большого сечения применяются статические крышные дефлекторы в форме усеченного конуса или зонта. Они эффективны при любом направлении ветра и не имеют подвижных частей. Дефлекторы этого типа должны быть изготовлены из коррозионностойких материалов, иметь надежное крепление к опорам и соответствовать архитектурному облику здания.

Фильтры очистки воздуха

Фильтры — важный компонент приточных и приточно-вытяжных систем вентиляции. Они очищают наружный воздух от пыли, пыльцы, насекомых и других загрязнений, защищая вентиляционное оборудование и обеспечивая чистоту воздуха в помещениях. В зависимости от требуемой степени очистки применяются различные типы фильтров.

Грубой очистки (классы G1-G4 по ГОСТ Р ЕН 779-2014) задерживают крупные частицы размером более 10 мкм — пыль, пух, волокна, песок, сажу, капли влаги. Такие фильтры устанавливаются на входе приточных установок, клапанов и проветривателей и защищают их от быстрого загрязнения. Они представляют собой сменные сетки, маты или кассеты из полиэфирного волокна, вспененного полиуретана или полипропилена.

Тонкой очистки (классы от M5 до F9) способны улавливать более мелкие частицы — от 1 до 10 мкм. Это мелкодисперсная пыль, споры плесени, бактерии, вирусы, дым, аэрозоли. Фильтры тонкой очистки необходимы для создания гипоаллергенной среды в домах, где живут люди с респираторными заболеваниями и повышенной чувствительностью к загрязнениям. Они выполняются из тонковолокнистых материалов — стекловолокна, целлюлозы, полипропилена, с добавлением статического электричества для повышения эффективности.

Самые совершенные фильтры высокоэффективной (HEPA, классы от H10 до H14) и сверхвысокоэффективной (ULPA, классы U15-U17) очистки задерживают 99,95-99,9995% частиц размером 0,1-0,3 мкм. Они состоят из нескольких слоев тончайших полимерных или стекловолокнистых материалов и применяются в медицинских, научных и промышленных системах вентиляции. В бытовых условиях такая высокая степень фильтрации, как правило, не требуется.

Специальные сорбционные фильтры с активированным углем, цеолитами, оксидом алюминия предназначены для очистки воздуха от газов, запахов, летучих органических соединений. Они устанавливаются как дополнительная ступень после фильтров механической очистки.

Выбор фильтров определяется уровнем загрязненности наружного воздуха, требованиями к чистоте воздуха в помещениях и допустимым сопротивлением потоку воздуха. Важно регулярно проверять состояние фильтров и вовремя их заменять, иначе это приведет к снижению производительности системы и качества воздуха. Большинство современных приточных установок и проветривателей, таких как приточная вентиляция VAKIO KIV Pro, оснащены индикаторами загрязнения фильтра, а также имеют удобный доступ для его замены.

Разработка проекта вентиляции

Проектирование вентиляции частного дома должно выполняться на основе архитектурно-строительных чертежей и расчетов воздухообмена в соответствии с действующими нормами и правилами. Основная задача — определить схему воздухообмена, количество и размещение приточных и вытяжных отверстий, вентиляторов, воздуховодов, наметить трассы прокладки коммуникаций.

Процесс проектирования вентиляции включает следующие этапы:

1. Сбор исходных данных: назначение и площадь помещений, количество жильцов, тип кухонной плиты, наличие санузлов, каминов и т.п.
2. Выбор типа вентиляционной системы (естественная, приточная, вытяжная, приточно-вытяжная с рекуперацией) на основе расчета воздухообмена, технико-экономического сравнения вариантов и согласования с заказчиком.
3. Определение количества и размеров вентиляционных каналов, воздухораспределителей, решеток, клапанов в соответствии с нормами кратности и неравномерности воздухообмена.
4. Расчет аэродинамических характеристик системы (потери давления в сети, скорость воздуха), подбор вентиляторов и регулирующих устройств.
5. Разработка схемы разводки воздуховодов с учетом расположения несущих конструкций, инженерных систем, интерьера помещений. Определение диаметров и сечений воздуховодов, фасонных частей.
6. Выбор конструкции и мест размещения приточных и вытяжных устройств (решетки, диффузоры, клапаны, наружные/стеновые проветриватели).
7. Подготовка графической части проекта: поэтажных планов, аксонометрических схем, разрезов и узлов системы вентиляции.
8. Составление спецификации оборудования и материалов.
9. Разработка рекомендаций по монтажу, наладке, эксплуатации и обслуживанию системы вентиляции.

Рассмотрим подробнее ключевые моменты проектирования.

Планирование расположения элементов

Схема разводки воздуховодов и размещения вентиляционных элементов зависит от геометрии помещений, расположения наружных и внутренних стен, перегородок, окон и дверей. По возможности воздуховоды прокладывают за подвесными потолками, в штрабах стен, в шахтах рядом с дымоходами или в отдельных каналах.

Приточные отверстия (решетки, клапаны, проветриватели) располагают в жилых комнатах и кухне, а вытяжные — в подсобных помещениях (кухня, санузлы, гардеробные, постирочная). Важно соблюдать рекомендуемые расстояния между приточными и вытяжными отверстиями, чтобы избежать «короткого замыкания» воздушных потоков.

Вытяжные отверстия целесообразно размещать под потолком или в верхней части стен, поскольку отработанный воздух поднимается вверх. Решетки должны располагаться в зоне максимальной концентрации вредностей (над плитой, унитазом, душевой кабиной), но не ближе 200 мм от потолка.

Приточные отверстия (клапаны, решетки), наоборот, лучше устраивать в нижней или средней зоне помещений, где скапливается более холодный и чистый воздух. Приток должен быть организован так, чтобы не вызывать сквозняков и дискомфорта у жильцов. Оптимально направлять струи воздуха вдоль стен или в сторону окон.

Если используются канальные проветриватели или приточные установки, то воздуховоды могут разводиться в пространстве чердака или подвала, а раздача воздуха осуществляться через специальные диффузоры и анемостаты, встроенные в подвесной потолок. Такие устройства имеют регулируемые жалюзи и создают равномерное распределение притока по помещению.

Для удобства обслуживания в системе воздуховодов предусматриваются ревизионные люки и лючки, которые желательно располагать в местах ответвлений и изменения сечения. В случае, если воздуховоды проходят через разные пожарные отсеки (например, между этажами), на них необходимо установить огнезадерживающие клапаны.

Расчет требуемой производительности

Производительность системы вентиляции (объем перемещаемого воздуха в единицу времени) рассчитывается на основании площади помещений и нормативной кратности воздухообмена. Полученное значение является ориентировочным и может корректироваться с учетом дополнительных факторов — количества жильцов, мощности кухонной плиты, вытяжки для камина/котла.

Пример расчета для частного дома площадью 150 м2 с газовой плитой, где проживает 4 человека:

• Жилые комнаты и кухня (120 м2): 120 х 3 = 360 м3/ч
• Кухня с 4-конфорочной плитой: +90 м3/ч
• Два санузла: 2 х 50 = 100 м3/ч
• Вытяжка для котла: +100 м3/ч (зависит от мощности котла)
• Жильцы: 4 х 45 = 180 м3/ч

Итого расчетная производительность вентиляции: 360 + 90 + 100 + 100 + 180 = 830 м3/ч.

Далее определяется количество и размеры вентиляционных каналов/воздуховодов, при этом скорость воздуха в них не должна превышать 3-5 м/с, чтобы избежать шума и лишних потерь давления. Для снижения аэродинамического сопротивления и предотвращения образования конденсата воздуховоды должны иметь теплоизоляцию, особенно при прокладке в холодных зонах (чердак, подвал, улица).

Вытяжные и приточные каналы/воздуховоды следует располагать в разных плоскостях или на максимальном удалении друг от друга, чтобы исключить перетекание загрязненного воздуха. В случае пересечения они не должны иметь непосредственного контакта, а стыки следует тщательно герметизировать.

Для обеспечения нормативного воздухообмена суммарная площадь сечения воздуховодов и фасонных частей должна быть на 10-20% больше расчетной — это компенсирует неизбежные потери давления в системе. При необходимости на отдельных участках устанавливаются дроссель-клапаны для балансировки потоков.

Составление схемы и чертежей

Результатом проектирования вентиляции является графическая документация, которая содержит:

• Поэтажные планы с указанием размещения вентиляционного оборудования, приточных и вытяжных отверстий, трассировки воздуховодов с привязкой к строительным конструкциям.
• Аксонометрическую схему системы вентиляции, на которой условными обозначениями показаны все элементы и направления движения воздуха.
• Принципиальные схемы подключения вентиляционного оборудования к электропитанию и системе автоматического управления.
• Спецификации оборудования и материалов с указанием технических характеристик и количества.

Чертежи выполняются в масштабе 1:100 или 1:50 на бумаге или в электронном виде с помощью систем автоматизированного проектирования (AutoCAD, Revit). Они должны соответствовать требованиям ЕСКД и иметь необходимые согласования.

При составлении проектной документации важно учитывать:

• Удобство монтажа и обслуживания системы (предусмотреть достаточно места для прокладки воздуховодов, установки вентиляторов, фильтров, обеспечить доступ к оборудованию).
• Привязку к другим инженерным системам (вентиляция не должна мешать работе отопления, водоснабжения, канализации, электроснабжения).
• Архитектурно-планировочные и дизайнерские решения (вентиляционные устройства должны органично вписываться в интерьер, не нарушать эстетику помещений).
• Акустический комфорт (при необходимости предусмотреть глушители шума и вибрации на воздуховодах и в местах установки вентиляторов).

Проект вентиляции должен быть максимально проработан и учитывать все нюансы, от этого зависит качество монтажа и эффективность работы системы. Если вы не уверены в своих силах, лучше доверить эту работу профессионалам.

Переходите, справа, в чат 💬 Вотсап или Телеграм и получите ответы наших инженеров. Время отклика 30 — 60 минут.

Этап 2: Подготовка к монтажу

После того, как проект вентиляции готов, можно приступать к закупке оборудования и материалов, а также к подготовительным работам перед монтажом. От того, насколько тщательно вы подойдете к этому этапу, зависит скорость и качество дальнейшей установки.

Необходимые инструменты и материалы

Для монтажа системы вентиляции вам потребуются следующие инструменты:

• Перфоратор или ударная дрель для сверления отверстий в стенах и перекрытиях.
• Болгарка или ножницы по металлу для резки воздуховодов.
• Шуруповерт или дрель-шуруповерт для закрепления элементов.
• Уровень, рулетка, маркер для разметки.
• Молоток, зубило, монтажный нож.
• Плоскогубцы, вальцовка, киянка для формирования воздуховодов.
• Герметик, скотч, хомуты для уплотнения стыков.
• Защитные перчатки, очки, каска.

Материалы и комплектующие:

• Приточные и вытяжные решетки, диффузоры, анемостаты.
• Воздуховоды из оцинкованной стали, пластика или гибкие.
• Фасонные части — отводы, переходы, тройники, заглушки.
• Вентиляторы (канальные, осевые, центробежные, крышные).
• Приточные установки, проветриватели, рекуператоры.
• Приточные и вытяжные клапаны, решетки, обратные клапаны.
• Дефлекторы, зонты, козырьки для наружных выбросов воздуха.
• Крепежные элементы, саморезы, дюбели, кронштейны, подвесы.
• Утеплитель, шумоизоляция для воздуховодов.
• Гибкие вставки, хомуты, лента для соединения воздуховодов.
• Кабель и клеммы для подключения вентиляторов.

Количество и спецификация материалов определяется проектом. Важно выбирать качественное, сертифицированное оборудование от проверенных производителей. Экономия на комплектующих может привести к плачевным результатам — шуму, вибрации, поломкам, протечкам.

Например, для удаления воздуха из санузлов и ванных комнат отлично подойдет малошумный вытяжной вентилятор VAKIO Smart EF-100 с интеллектуальным управлением влажностью и таймером. А для притока свежего воздуха можно использовать компактный приточный клапан VAKIO KIV New с фильтром и регулируемым расходом воздуха.

Проделывание отверстий и каналов

Прежде чем начинать монтаж, нужно подготовить места для установки вентиляционного оборудования и прокладки воздуховодов. Для этого необходимо проделать сквозные отверстия в стенах, перекрытиях и кровле, а также штробы или ниши для скрытой установки.

Разметку отверстий следует выполнять в соответствии с проектом, соблюдая необходимые уклоны и размеры. Для сверления бетона и кирпича используйте перфоратор с буром нужного диаметра, для дерева — обычную дрель. Отверстия должны быть на 10-20 мм больше диаметра воздуховода, чтобы обеспечить запас для монтажа и теплоизоляции.

В случае устройства приточных или вытяжных каналов в толще стен, их формируют с помощью стальных или асбестоцементных труб, которые замоноличивают в кладку или бетон перекрытий. Если есть возможность, лучше использовать готовые вентиляционные блоки заводского изготовления.

При прокладке воздуховодов в межэтажных перекрытиях, подвесных потолках или вдоль стен, для них вырезают отверстия или штробы с помощью болгарки или штробореза. Размеры и конфигурация принимаются по наружному сечению воздуховодов с учетом изоляции.

После формирования отверстий и каналов, их очищают от мусора и пыли, обрабатывают грунтовкой глубокого проникновения. Это улучшит сцепление раствора или бетона при последующей заделке.

Меры предосторожности при работе

Монтаж системы вентиляции связан с повышенной опасностью и требует строгого соблюдения техники безопасности. Основные риски — это падение с высоты, поражение электрическим током, травмы от инструментов и острых кромок воздуховодов.

Чтобы избежать несчастных случаев:

• Работайте в специальной одежде и обуви, используйте средства индивидуальной защиты — перчатки, очки, каску, страховочный пояс.
• Проверяйте исправность инструментов и оборудования перед началом работ, не используйте самодельные или неисправные приспособления.
• При работе на высоте соблюдайте правила строповки и страховки, используйте леса и подмости.
• Не работайте в одиночку, всегда имейте напарника, который сможет оказать помощь в случае необходимости.
• Перед сверлением и резкой убедитесь в отсутствии скрытой проводки и труб в местах прохода.
• Отключайте электроинструменты от сети при замене насадок и оснастки, не оставляйте их без присмотра.
• Соблюдайте аккуратность и чистоту на рабочем месте, не загромождайте проходы.
• При использовании клеев, герметиков, красок работайте в хорошо проветриваемом помещении или используйте респиратор.

Монтаж вентиляции должны выполнять только квалифицированные специалисты, имеющие допуск к таким работам. Не экономьте на безопасности, это может стоить вам здоровья или жизни.

Переходите, справа, в чат 💬 Вотсап или Телеграм и получите ответы наших инженеров. Время отклика 30 — 60 минут.

Этап 3: Монтаж вентиляционной системы

Когда все подготовительные работы завершены, можно приступать к непосредственной установке элементов вентиляции и сборке системы воздуховодов. Последовательность монтажа зависит от типа выбранной системы.

Монтаж элементов естественной вентиляции

Рассмотрим процесс монтажа на примере естественной вытяжной вентиляции с приточными клапанами и регулируемыми решетками:

1. В предусмотренных проектом местах устанавливаются пластиковые или металлические вентиляционные решетки, которые закрывают отверстия вытяжных каналов. Решетки крепятся к стенам дюбелями или саморезами, швы заделываются герметиком.
2. На решетки монтируются регулируемые вытяжные диффузоры, которые позволяют изменять живое сечение канала и регулировать расход воздуха. Диффузоры должны плотно прилегать к решеткам и иметь возможность фиксации положения.
3. Если вытяжные каналы выполнены в виде стальных или асбестовых труб, их соединяют между собой муфтами с уплотнительными кольцами. На стыках труб и перекрытий устанавливают гильзы с заделкой цементно-песчаным раствором.
4. На выходе вытяжных каналов над кровлей монтируются специальные оголовки — дефлекторы и зонты, которые защищают систему от осадков и усиливают тягу. Они крепятся к кирпичной кладке или бетонному основанию с помощью металлических хомутов или анкерных болтов.

Установка приточных и вытяжных решеток

Приточные решетки устанавливаются в наружных стенах, обычно под окнами или над радиаторами отопления. Они обеспечивают поступление свежего воздуха в помещения за счет разности давлений.

Для монтажа приточных решеток:

• В стене высверливается отверстие нужного диаметра с уклоном 2-3° наружу (для отвода конденсата).
• В отверстие вставляется пластиковый канал, который с наружной стороны закрывается защитной решеткой или колпаком.
• С внутренней стороны канал оборудуется приточным клапаном, который регулирует количество поступающего воздуха. Хорошим выбором станет приточный клапан VAKIO KIV New с фильтром и ручной регулировкой.
• При необходимости клапан дополняется шумоглушителем, электроподогревом или автоматикой. Для этих целей подойдет приточная вентиляция VAKIO KIV Pro с керамическим нагревателем и интеллектуальным управлением.

Приточные решетки располагают на расстоянии не менее 1,5-2 м от вытяжных отверстий, чтобы избежать «короткого замыкания» воздушных потоков. Обычно их монтируют в верхней части стен, но можно размещать и в световых проемах окон, если позволяет конструкция.

Монтаж турбодефлекторов

Для усиления тяги в вытяжных каналах естественной вентиляции рекомендуется устанавливать на их оголовки специальные насадки — дефлекторы и турбодефлекторы. Они создают дополнительное разрежение над вытяжным отверстием за счет обтекания ветром, что существенно улучшает удаление воздуха из помещений.

Статические дефлекторы представляют собой неподвижные зонты различной конфигурации (H-образные, круглые, фигурные), которые монтируются на верхней части вытяжной шахты. Вращающиеся турбодефлекторы имеют подвижную крыльчатку, которая приводится во вращение ветром, создавая область пониженного давления над вытяжкой.

Процесс монтажа турбодефлектора выглядит так:

1. На оголовок вытяжного канала (трубы) монтируется опорный стакан с фланцем и подшипником.
2. На подшипник устанавливается вал с крыльчаткой и защитным куполом от осадков.
3. Турбодефлектор ориентируется по сторонам света и закрепляется на опорном стакане.

Например, турбодефлектор ТД-160 из оцинкованной стали диаметром 160 мм подходит для круглых каналов соответствующего сечения. Его конструкция обеспечивает легкое вращение крыльчатки даже при слабом ветре, увеличивая естественную тягу на 20-30%.

Монтаж принудительной вентиляции

Принудительная вентиляция требует более сложного монтажа, чем естественная, поскольку включает в себя прокладку сети воздуховодов, установку вентиляторов, фильтров и систем автоматики. Рассмотрим основные этапы монтажа на примере приточно-вытяжной вентиляции с рекуперацией тепла.

Установка вентиляторов и проветривателей

Вентиляторы — главный элемент принудительной вентиляции. Их грамотное расположение и подключение во многом определяет эффективность работы всей системы.

Канальные вентиляторы монтируются непосредственно в сеть воздуховодов, создавая требуемый напор воздуха. Они могут устанавливаться горизонтально или вертикально, но всегда так, чтобы направление потока воздуха совпадало со стрелкой на корпусе вентилятора.

Для удобства обслуживания предусматриваются съемные патрубки или гибкие вставки. Вентилятор подключается к электросети через выключатель с защитой от короткого замыкания. Регулировка скорости может осуществляться встроенным или внешним регулятором.

Накладные вентиляторы монтируются на стену или потолок и соединяются с воздуховодами через переходники. Они должны располагаться в местах наибольшей концентрации влаги и запахов — в санузлах, ванных, кухнях.

Например, малошумный вытяжной вентилятор VAKIO Smart EF-100 имеет производительность до 100 м3/ч и уровень шума всего 26 дБ. Он оснащен интеллектуальным управлением с датчиком влажности и таймером, что позволяет гибко настраивать его работу.

Локальные проветриватели, такие как умная вентиляция VAKIO KIV SMART или настенный проветриватель VAKIO Openair, устанавливаются в стенах или окнах и работают в реверсивном режиме, обеспечивая приток и вытяжку воздуха. Их монтаж не требует прокладки воздуховодов, но для эффективной работы необходимо предусмотреть отверстия для забора и выброса воздуха.

Прокладка воздуховодов и подключение элементов

Воздуховоды служат для транспортировки воздуха между элементами вентиляционной системы. Они изготавливаются из различных материалов (оцинкованная сталь, пластик, гибкие шланги) и имеют круглое или прямоугольное сечение.

Разметку трасс воздуховодов выполняют в соответствии с проектом, стараясь обеспечить максимально короткий и прямой путь с минимумом изгибов. Для соединения отдельных участков, ответвлений и присоединения вентиляционных устройств применяют фасонные части — переходы, отводы, тройники, ниппели.

Воздуховоды монтируют на подвесах, кронштейнах или опорах с шагом 2-4 м в зависимости от их веса и жесткости. В местах прохода через стены и перекрытия необходимо использовать гильзы с утеплением и герметизацией. Все стыки воздуховодов тщательно уплотняются специальным герметиком или лентой.

Для предотвращения потерь тепла и конденсации влаги воздуховоды в холодных зонах (чердаки, подвалы) покрываются теплоизоляцией из вспененного полиэтилена или минеральной ваты. Толщина изоляции зависит от температуры воздуха и материала воздуховода.

На концах воздуховодов монтируются распределительные и воздухозаборные устройства — решетки, диффузоры, анемостаты, клапаны. Они должны иметь удобный доступ для регулировки и обслуживания. В случае, если воздуховоды проходят через разные пожарные отсеки, на них устанавливаются противопожарные клапаны с электроприводом.

Установка фильтров очистки воздуха

Фильтры необходимы для очистки приточного воздуха от пыли, пыльцы и других загрязнений. Они защищают элементы вентиляционной системы от засорения и обеспечивают подачу чистого воздуха в помещения.

Существует несколько типов фильтров в зависимости от степени очистки:

• Грубой очистки (класс G1-G4) — улавливают крупные частицы размером более 10 мкм. Устанавливаются на входе приточных установок, клапанов, решеток.
• Тонкой очистки (класс M5-F9) — задерживают мелкие частицы от 1 до 10 мкм. Используются в качестве второй ступени в приточных системах или для очистки рециркуляционного воздуха.
• Высокоэффективные HEPA-фильтры (H10-H14) и абсолютные ULPA-фильтры (U15-U17) — улавливают 99,95-99,9995% частиц размером 0,3-0,1 мкм. Применяются в медицинских и специальных системах вентиляции.

Фильтры монтируются в спецальных секциях приточных установок или в отдельных боксах на воздуховодах. Они должны плотно прилегать к стенкам, исключая перетекание неочищенного воздуха.

Карманные и кассетные фильтры устанавливаются на направляющие, а компактные панельные — в специальные рамки. Важно следить за чистотой фильтров и вовремя их заменять, ориентируясь на перепад давления или визуальный контроль.

В бытовых приточных установках и проветривателях, таких как приточная вентиляция VAKIO KIV Pro, обычно используются фильтры грубой очистки класса G4. Их замена выполняется через специальный лючок без разбора устройства.

Проверка работоспособности и наладка системы

После завершения монтажных работ необходимо проверить работоспособность системы вентиляции и провести ее наладку. Для этого выполняются следующие операции:

1. Визуальный осмотр и проверка соответствия элементов вентиляции проектной документации.
2. Проверка надежности креплений воздуховодов, вентиляторов, решеток, клапанов.
3. Контроль целостности и герметичности соединений воздуховодов (дымовой тест).
4. Измерение объемов воздуха в разных точках системы (на входе и выходе вентиляторов, в воздухораспределителях) с помощью анемометра или балометра. Фактические значения должны соответствовать расчетным с погрешностью ±10%.
5. Регулировка распределения воздуха по помещениям с помощью балансировочных клапанов и дроссель-заслонок.

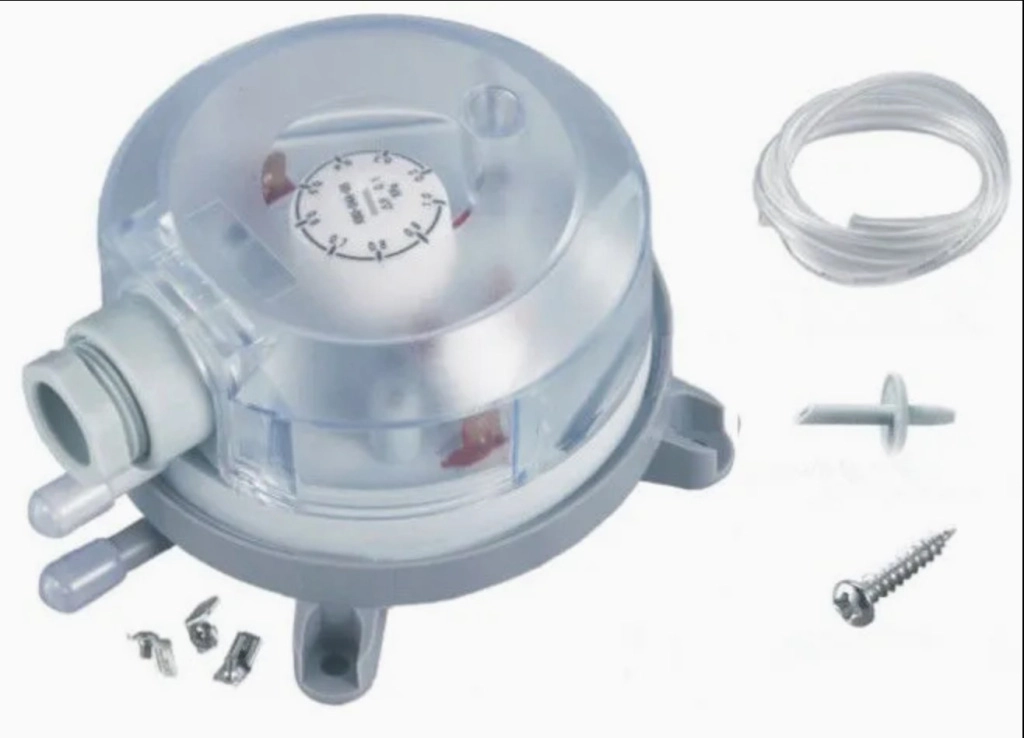

6. Проверка работы системы автоматики — датчиков, регуляторов, приводов клапанов, отключения вентиляторов по сигналу пожарной сигнализации.
7. Измерение уровня шума, создаваемого работающей вентиляцией. Он не должен превышать нормативные значения для жилых помещений: 30-35 дБА днем и 25-30 дБА ночью.

По результатам испытаний составляется акт сдачи-приемки системы вентиляции с указанием фактических параметров ее работы. При необходимости проводится дополнительная регулировка оборудования.

В процессе эксплуатации нужно периодически проверять работу вентиляции, особенно после ремонтов, перепланировок, замены оборудования. Для этого можно использовать простые индикаторы — легкую ткань или папиросную бумагу, которая должна отклоняться в сторону вытяжных решеток. Также рекомендуется следить за уровнем CO2 в помещениях с помощью специальных датчиков. Его концентрация не должна превышать 1000 ppm.

Если вы чувствуете духоту, повышенную влажность, посторонние запахи — это верные признаки неэффективной работы вентиляции. В таких случаях нужно проверить настройки системы, очистить фильтры и воздуховоды, при необходимости — уве

Этап 4: Эксплуатация и обслуживание

Чтобы система вентиляции исправно работала и обеспечивала здоровый микроклимат в доме, за ней нужно правильно ухаживать. Регулярное техническое обслуживание позволит избежать многих проблем и продлит срок службы оборудования.

Правила безопасной эксплуатации

При эксплуатации системы вентиляции необходимо соблюдать следующие правила безопасности:

• Не закрывать и не заклеивать вентиляционные решетки и диффузоры
• Не загромождать вентиляционные каналы и воздуховоды посторонними предметами
• Не вносить самовольные изменения в конструкцию вентиляционной системы
• Не подключать к вентиляции воздуховоды от кухонных вытяжек, газовых колонок, каминов, печей и других приборов
• Не курить и не пользоваться открытым огнем рядом с приточными и вытяжными отверстиями
• Не оставлять работающие вентиляторы без присмотра на длительное время
• При появлении посторонних шумов, вибрации, запахов гари немедленно отключить вентиляцию и вызвать специалиста

Также важно соблюдать рекомендации производителей по эксплуатации конкретного оборудования — вентиляторов, приточных установок, рекуператоров. В инструкциях указываются допустимые режимы работы, условия монтажа, сроки и регламент технического обслуживания.

Регулярное техническое обслуживание

Для поддержания системы вентиляции в исправном состоянии необходимо проводить регулярное техническое обслуживание. Его периодичность зависит от типа и интенсивности эксплуатации, но в среднем составляет:

• Для естественной вентиляции — не реже 1 раза в год
• Для механической вытяжной вентиляции — каждые 3-6 месяцев
• Для приточных установок и систем с фильтрацией воздуха — каждые 1-3 месяца

В рамках технического обслуживания проводятся следующие работы:

Очистка решеток и фильтров

Вентиляционные решетки и особенно фильтры склонны к загрязнению пылью, жировыми отложениями, насекомыми. Засорение фильтров увеличивает сопротивление воздушному потоку и снижает производительность системы. Поэтому их нужно регулярно осматривать и при необходимости очищать или заменять.

Съемные решетки промывают в мыльном растворе или очищают пылесосом. Многоразовые фильтры грубой очистки из синтетических материалов можно аккуратно пропылесосить или промыть под струей воды. Сменные фильтры тонкой очистки из бумаги или флизелина подлежат замене по мере загрязнения, но не реже 1 раза в 3 месяца.

В приточных установках с фильтрами, таких как приточная вентиляция VAKIO KIV Pro, предусмотрен удобный доступ для контроля состояния и замены фильтрующих элементов. Важно использовать только оригинальные расходные материалы и соблюдать рекомендованную периодичность замены.

Осмотр и прочистка воздуховодов

Со временем внутри воздуховодов скапливаются пыль, мусор, жировые отложения, которые ухудшают гигиеничность и производительность системы. Особенно это актуально для кухонь, где воздух содержит много испарений и копоти. Поэтому воздуховоды нуждаются в периодической очистке.

Для осмотра и прочистки предусматриваются специальные люки и ревизионные отверстия, которые должны располагаться в удобных для доступа местах — на прямых участках и в местах поворотов. Через них можно оценить степень загрязнения и при необходимости произвести очистку.

Для прочистки воздуховодов применяются специальные гибкие ерши, щетки и пневматические насадки. В зависимости от степени и характера загрязнений используется сухая или влажная очистка, в некоторых случаях — с применением моющих средств. После очистки внутренние поверхности воздуховодов просушиваются и при необходимости обрабатываются дезинфицирующими составами.

Проводить работы по очистке воздуховодов должны специалисты клининговых компаний, имеющие опыт и необходимое оборудование. Самостоятельные попытки справиться с сильными загрязнениями могут привести к повреждению воздуховодов и ухудшению работы вентиляции.

Проверка и уход за вентиляторами

Вентиляторы — это механические устройства с вращающимися частями, которые подвержены износу и нуждаются в периодическом контроле и обслуживании. Перед каждым отопительным сезоном рекомендуется проверять вентиляторы на отсутствие посторонних шумов, вибраций, запахов гари.

Подшипники вентиляторов необходимо смазывать не реже одного раза в год консистентной смазкой. Перед смазкой их очищают от старого смазочного материала и пыли. Избыток смазки удаляют, чтобы она не попадала на обмотки двигателя и не разбрызгивалась при работе.

Крыльчатки вентиляторов очищают от пыли и грязи мягкой щеткой или влажной тканью. Особое внимание уделяют местам соединения лопастей с втулкой, где могут скапливаться отложения. При сильном загрязнении крыльчатку снимают и промывают в мыльном растворе.

Электродвигатели вентиляторов не требуют специального обслуживания, но нуждаются в защите от перегрева и попадания влаги. Следует регулярно очищать корпус двигателя от пыли, проверять затяжку контактов, целостность изоляции проводов. Для наружных вентиляторов важно следить за герметичностью мест ввода кабеля и посадки крыльчатки на вал.

Устранение неисправностей

Даже при регулярном обслуживании в работе системы вентиляции могут возникать различные неполадки и сбои. Чаще всего встречаются следующие проблемы:

• Недостаточный воздухообмен, духота и застой воздуха
• Сквозняки, переохлаждение помещений
• Посторонние шумы и вибрации вентиляторов
• Неприятные запахи из вентиляционных отверстий
• Выпадение конденсата, обмерзание решеток и воздуховодов

Причинами этих неисправностей могут быть:

• Засорение воздуховодов, решеток и фильтров
• Разбалансировка приточных и вытяжных потоков
• Неправильные настройки системы автоматики
• Износ или поломка вентиляторов
• Нарушение целостности и герметичности воздуховодов
• Ошибки при проектировании и монтаже системы

Для выявления и устранения неисправностей необходимо провести комплексную диагностику системы вентиляции. Это включает визуальный осмотр, инструментальные измерения расходов воздуха, давления, уровня шума и вибрации, поиск мест утечек дыма и т.п.

Такую диагностику должны выполнять квалифицированные специалисты с использованием специального оборудования — анемометров, манометров, шумомеров, тепловизоров. По результатам обследования определяются причины неполадок и способы их устранения — от очистки и наладки отдельных элементов до капитального ремонта или модернизации всей системы.

Заключение

Создание эффективной и надежной системы вентиляции в частном доме — непростая задача, требующая определенных знаний, умений и затрат. Но результат стоит того — ведь от качества воздуха, которым мы дышим, напрямую зависят наше самочувствие, работоспособность и долголетие.

Краткое резюме основных этапов

Давайте кратко перечислим основные шаги по созданию системы вентиляции в частном доме:

1. Оценка потребностей в вентиляции на основе площади дома, количества жильцов и других факторов.
2. Выбор типа системы вентиляции — естественной, принудительной вытяжной, приточной или приточно-вытяжной с рекуперацией тепла.
3. Проектирование системы с учетом нормативных требований, расчет сечений воздуховодов и производительности вентиляторов.
4. Подготовка необходимых материалов и инструментов, устройство каналов и отверстий для прокладки коммуникаций.
5. Монтаж основных элементов системы — вентиляторов, воздуховодов, решеток, клапанов, автоматики.
6. Проверка работоспособности и наладка системы, измерение фактических параметров воздухообмена.
7. Регулярное техническое обслуживание, очистка и дезинфекция элементов, устранение неисправностей.

Конечно, это лишь общая схема, а реальный процесс создания системы вентиляции может включать множество нюансов и особенностей, зависящих от конкретного дома и пожеланий жильцов. Главное — подойти к делу ответственно, соблюдать нормы безопасности и не экономить на качестве оборудования и монтажа.

Переходите, справа, в чат 💬 Вотсап или Телеграм и получите ответы наших инженеров. Время отклика 30 — 60 минут.

Вентиляция в частном доме: схемы и устройство своими руками

Циркуляция свежего воздуха необходима в доме для предотвращения образования плесени и сырости, которые не только оказывают разрушительное воздействие на само строение, но и плохо влияют на здоровье человека. В наше время современные дома становятся довольно герметичными благодаря технологиям утепления, а также повсеместной установке пластиковых окон. Вследствие чего приток свежего воздуха в дом ограничено или полностью прекращается. Поэтому при разработке проекта своего дома необходимо предусмотреть систему вентиляции.

Выполненная должным образом вентиляция в частном доме предотвращает образование конденсата, сырости, распространение плесени, грибка и болезнетворных бактерий. И как следствие создает комфортный, здоровый микроклимат для жильцов.

Вентилированием должны быть обеспечены все жилые комнаты. А также хозяйственно-технические помещения, такие как: ванная комната и кухня, санузлы и подвалы, кладовки и гардеробные, котельные и т.д.

Различают естественную и принудительную вентиляции в частном доме. Установку некоторых систем по силам произвести своими руками.

При выборе системы вентиляции необходимо учесть основные факторы о доме:

• Расположение дома;
• Материалы, из которых построен дом;
• Окружающая среда.

Естественная циркуляция воздуха в частном доме будет оптимальным способом вентиляции если:

• Место положения дома находится в районе с чистым воздухом, не загрязненным от выхлопов машин и производственных предприятий;
• Дом построен из экологических материалов: дерева, кирпича, пенобетона керамических блоков и т.д.

Система естественной вентиляции работает по принципу приточно-вытяжной циркуляции воздуха по вертикальным каналам. За счет разной плотности теплого и холодного воздуха происходит естественное движение воздушных потоков. Но у такого типа вентиляции есть минус – при уличной температуре выше 12-15^о вытяжка начинает работать гораздо хуже, так как разница в давлении воздуха будет снижена. То же касается и зимнего периода, когда на улице становится очень холодно, циркуляция воздуха значительно увеличивается. В этом случае все тепло, накопленное за день, выдувает в трубу. Потому жителям частных домов приходится тратить на обогрев своих помещений больше средств.

Чтобы сделать естественную вентиляцию в частном доме своими руками, необходимо проложить в стене (обычно несущей) канал сечением 140 мм. Здесь важно, чтобы толщина кладки вытяжного канала составляла полтора кирпича. Если толщина канала будет меньше, то возможен эффект обратной тяги. Труба должна заканчиваться выше конька, что также будет способствовать достаточной силе тяги. От этого канала устраиваются для комнат горизонтальные отводы, диаметр которых составляет 100 мм. Разводку вентиляции в частном доме можно сделать из пластиковых труб, либо коробов из оцинкованной стали.

Основные аспекты, на которые необходимо обратить внимание при обустройстве естественной вентиляции:

• Вытяжные каналы следует устанавливать в межстенном пространстве в центральной части дома. Это обеспечит тепло воздуховодам, и температурный перепад увеличит тягу к вентиляции;
• Для обустройства воздушных каналов подойдут и прямоугольные и круглые воздуховоды. Прямоугольные воздуховоды занимают меньше места, что сэкономит пространство. Если межстенное пространство позволяет, то лучше выбрать круглые воздуховоды, так как с ними воздухообмен гораздо интенсивнее;
• Воздуховоды круглого сечения могут быть жесткими и гибкими. По жестким трубам воздух проходит с меньшим сопротивлением и шумом. Но гибкие, гофрированные трубы проще в установке;
• Чем длиннее и шире канал воздуховода, тем сильнее тяга. Следует использовать трубы одного диаметра для вытяжных каналов. Допускается использовать трубы чуть большего диаметра, чем для проточных каналов;
• Соединение труб должно быть плавным с максимальным углом отклонения не более 30^о;


  Картинка с сайта: uralsibmet.net

• Любые шероховатости на внутренней стороне каналов увеличат сопротивление и уменьшат тягу воздуха, поэтому все соединения следует выровнять;
• Каждый поворот вентиляционного канала снижает силу тяги на 10%;


  Картинка с сайта: uralsibmet.net

• Чтобы увеличить силу тяги нужно поднять вытяжные трубы над кровлей минимум на полметра;
• На верхнем конце каждой вытяжной трубы следует установить дефлектор. Это позволит усилить тягу на 20% за счет рассечения потока ветра, в результате чего появляется разряженная зона с низким давлением. Кроме того, дефлектор защитит трубу от атмосферных осадков, мусора и насекомых.

Естественная вытяжка зависит от естественного притока воздуха. Поэтому с закрытыми герметичными пластиковыми окнами без притока свежего воздуха вытяжка работать не будет. Необходимо приоткрывать окна и регулярно проветривать. Фиксированный приток можно обеспечить при помощи специальных приточных устройств со встроенными вентиляторами и бризерами. Так в некоторых помещениях дома необходима усиленная вытяжка из-за большого скопления влаги и посторонних запахов. В вентиляционных отверстиях в ванной специалисты рекомендуют устанавливать вытяжные вентиляторы, а на кухне вытяжной зонт. С этими дополнениями естественная вытяжка превратиться в механическую и перестанет зависеть от температуры, ветра и прочих погодных условий.

Картинка с сайта: uralsibmet.net

Принудительная вентиляция

Принцип принудительной вентиляции в частном доме применяется в тех помещениях, где естественная вентиляция не способна полноценно обеспечить приток свежего воздуха. Такие помещения находятся в постоянном контакте с большим количеством влаги, где может образоваться грибок и плесень – это кухня, санузел, подвал и котельная. Такая вентиляция устанавливается для удаления из помещений неприятных запахов и избытка влаги с помощью вентиляторов и вытяжки принудительным путем.

Принудительная вентиляция может быть регулируемой. Работает при любой погоде, но зависит от электроэнергии и работоспособности вентиляторов, что делает ее достаточно шумной.

Картинка с сайта: uralsibmet.net

Этот вариант вентиляции может быть рассмотрен лишь в том случае, когда в частный дом поступает достаточное количество свежего воздуха. Недостатком вытяжки становится проблематичность её демонтажа, который может понадобиться при самых разных причинах.

Регулировать приток свежего воздуха можно с помощью специального устройства, которое называется приточный клапан. Помимо основной функции, он обладает такими преимуществами:

• Минимизирует шум от окружающего мира;
• Обеспечивает фильтрацию воздуха;
• Обеспечивает теплоизоляцию корпуса, которая уменьшает вероятность его промерзания и образование конденсата;
• Возможность регулировать процесс работы устройства своими руками.

Каждый вентиляционный канал для дома потребует дополнительной установки этого устройства. В крайнем случае, можно обойтись и одним клапаном при условии наличия централизованной вентиляции.

Функционирование клапана зависит от разницы температур в помещении и окружающем мире. В период эксплуатации принудительной вытяжки, регулировка осуществляется в ручном режиме.

Чтобы установить своими руками принудительную систему вентиляции потребуется:

1. Рассчитать требуемый воздухообмен. Показатель воздухообмена берется из расчета 10 м³ за час на одного человека;
2. Определить место установки оборудования (сухое подсобное помещение);
3. Наметить расположение отверстий для притока и вывода воздуха.

Для воздуховодов применяют гибкие, обычно пластиковые трубы, но подойдут и алюминиевые. С помощью креплений каналы разводят по комнатам всего дома над подвесными потолками. А место вывода труб воздуховода закрывают вентиляционными решетками.

Отверстия для притока и отвода воздуха устраивают в противоположных углах помещения. Внутрь отверстия вставляют патрубок и снаружи закрывают решетками. Изнутри устанавливают обратный клапан. В выбранном месте закрепляется приточно-вытяжная установка, к ней, используя металлические хомуты, присоединяют вентиляционные каналы.

Картинка с сайта: uralsibmet.net

Если используется приточно-вытяжной схемы вентиляции в частном доме, улучшить её работу можно с помощью монтажа рекуператора. Рекуператорные системы сразу, через одно отверстие в стене, выводят отработанный воздух и подают свежий. Это идеальный выход, если вентиляцией озаботились после ремонта или если необходимо решить проблему только в некоторых помещениях. Главное, чтобы эти помещения имели хотя-бы одну стену, выходящую на улицу.

Картинка с сайта: uralsibmet.net
