Делаю прицеп для мотоблока в 7 лошадей на базе балки от ваз 9 модели. Купил зимой мотоблока и задумался о покупке прицепа, так как есть необходимость. Но посмотрев цены был слегка ошорашен. Ценники совсем не гуманные… Принял решение делать самостоятельно. Первым делом был закуплен материал. Балка задняя 2109 в сборе 1200 рублей, профиль 20/40 и 20/20=1600 рублей, электроды 2и3-ка, 320 рублей, диски на болгарина 5 штук 100 рублей. Остальной материал имеется в куче металлолома. Привёз всё домой и на следующий день начал воять.
Начало.

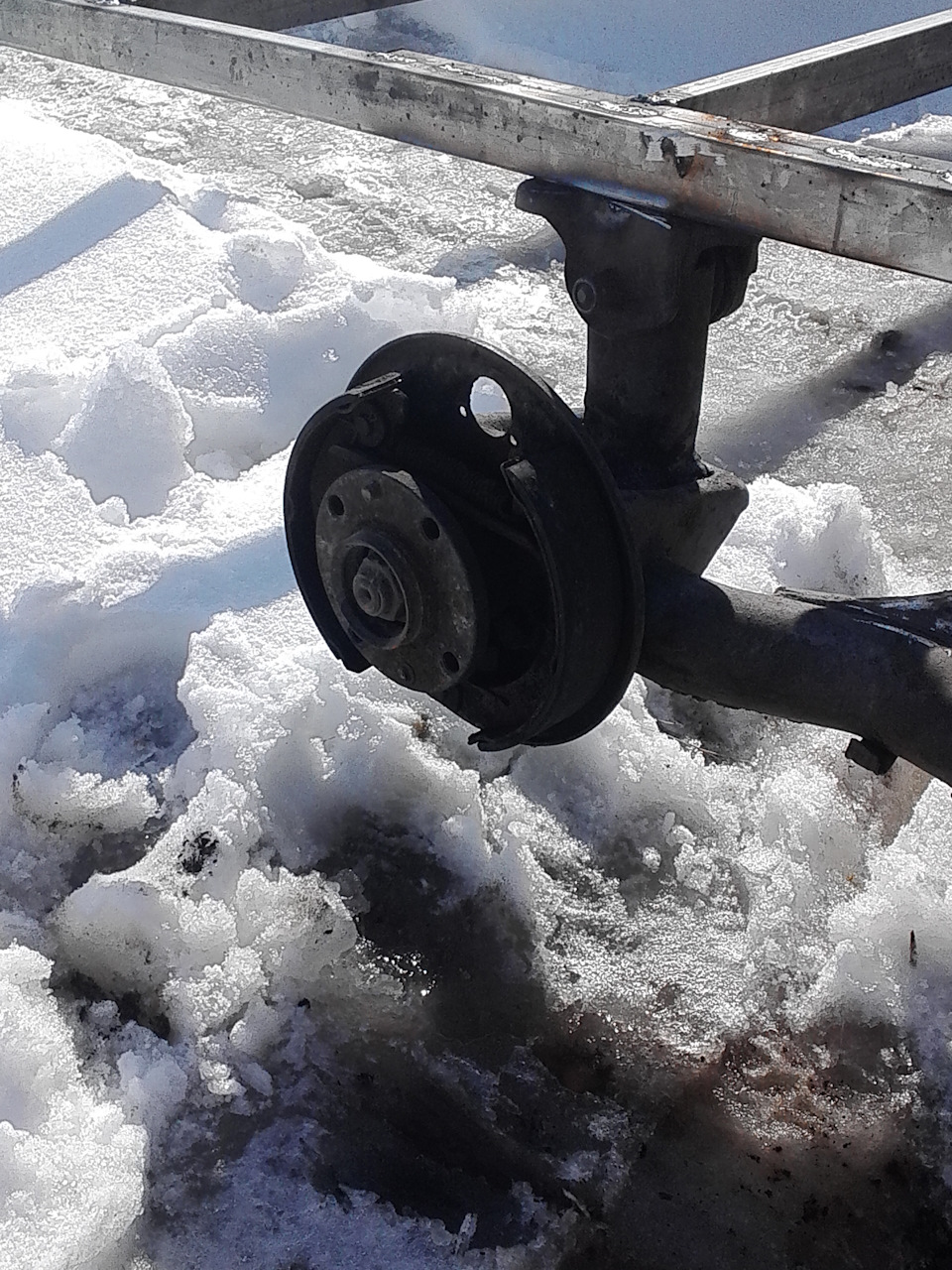

Первым делом обрезал крепления балки к кузову и приварил их на площадки под амортизаторы, что бы сделать прицеп самосвальным. После этого стало понятно какого размера будет кузов.
Примерка.
Определился что кузов будет 1500 мм длинной и 1100 мм шириной. Начал резать профиль.
Примерно так.
Промерил диагонали и прихватил все это дело. Далее вварил поперечены для жёсткости из более тонкого профиля 1.5 мм для того что бы прицеп был максимально лёгким (трактора нет).
Приварил поперечены и приметил дышло.
Места прилегания к балке усилил дополнительными кусками профиля по 450 мм. Дышло из толстостенной трубы, тяжеловато но надёжно. Дышло вварил прямо в балку и обварил с внутренней и наружней стороны дабы не делать усилителей и растяжек, что увеличит вес конструкции.
Как-то так получилось.

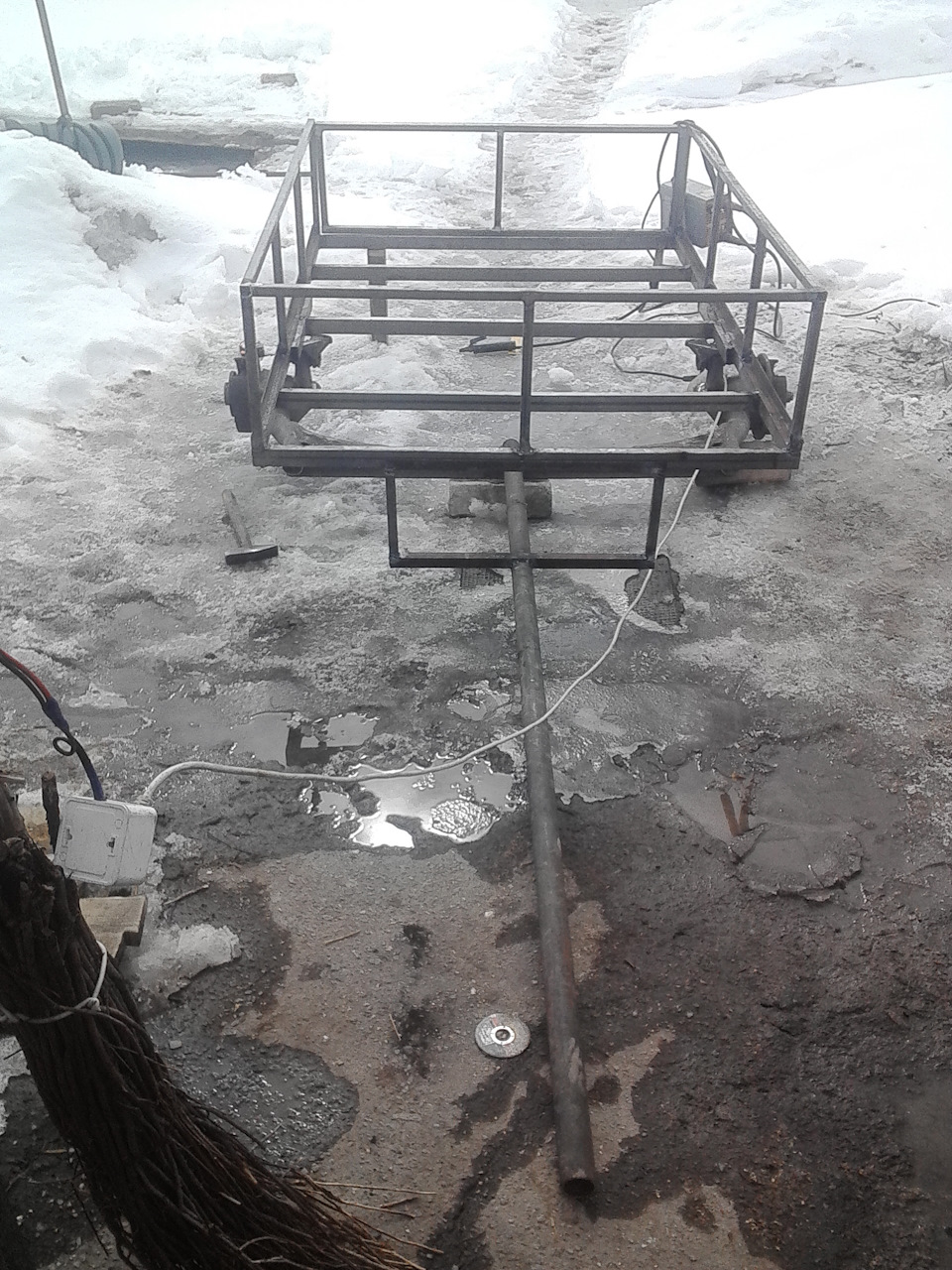

Далее работа пошла по бортам…
Высота борта 300мм… + возможность наращивания…
Всем добра. Продолжение следует…
Прежде всего его интересовал прицеп, который необходим для хозяйственных работ. Он поделился со мной своими проблемами, и я вызвался ему помочь — самостоятельно изготовить прицеп в домашних условиях, на своей «домашней базе». Прицеп должен быть достаточно вместителен, самосвального типа. Колеса R13 (у него своя «пятерка» и был запас дисков и резины).
Подробно стал фотографировать на телефон свою самоделку. Но когда работы были закончены, по неосторожности уронил телефон в воду и весь мой труд пропал. Пришлось уже на готовом прицепе делать новые снимки.
Вот такой получился прицеп
С одной стороны, ну вот удивил прицепом!? Ну я бы и сам не стал тут описывать уже известные конструкции, если бы не особенности данной конструкции, которые могут пригодиться самодельщикам.
Итак, по порядку. За основу ходовки использовал ступицы заднего моста от «восьмерки» или «девятки», но по-своему. Обрезал мост и приварил новый крепеж, оставив диски и возможность тормозной системы.
Общий вид
Колеса под кузовом не выступают за габариты. Используются оба колеса для торможения, стандартная система от автомобиля.
Правое колесо
Левое колесо, видно устройство крепления
Троса тормозов идут к тормозному рычагу (педаль)
Кузов опрокидывается легко, так как имеет конструкцию крепления «весов».
Крепление кузова
Рычаг для открывания стопора, фиксации кузова в закрытом состоянии. При опускании кузова фиксация происходит автоматически Задний борт съемный, что решает многие проблемы для транспортировки негабаритного груза, разгрузки и погрузки.
Задний борт
Закрытый…
Такой угол опрокидывания
Установлена доска-сидение для случайного попутчика
Устройство прицепное…
Так как прицепное устройство должно вращаться в двух независимых плоскостях, использовал крестовину от ЗИЛа. В горизонтальной плоскости вращение также происходит непосредственно за счет крестовины, как и в вертикальной. Обычно так не делается, горизонтальное вращение осуществляется отдельной конструкцией. Это упростило конструкцию прицепа и не увеличивает общую длину. Смазка трёх концов крестовины осуществляется за счет стандартной тавотницы.
Домкрат, крепление на раме
Домкрат необходим для удобного соединения прицепа с мотоблоком, а также как опора при отцепленном мотоблоке.
Установка домкрата
Можно с любой стороны, где удобнее.
Или с этой стороны
В основание домкрата устанавливается упор для фиксации кузова
А так упор кузова фиксируется
Под сидением установлен инструментальный ящик
Площадка для ног
Общий вид
Ну, пожалуй, и все. Материал в основном добывался в чермете и свои остатки «роскоши». Общие денежные затраты — около 5 тыс. руб. Мой труд не оплачивается, это подарок товарищу.
В путь
Вот и всё.
Вопрос модернизации и усовершенствования орудий труда всегда был головной болью для руководителей сельскохозяйственных предприятий. И в наши дни эта проблема стоит довольно остро. Увеличение числа мелких фермерских и подсобных хозяйств однозначно приводит к уменьшению их размеров. А это, в свою очередь, формирует специфические требования к сельскохозяйственной технике. Там, где не смогут развернуться мощные трактора и комбайны, пройдут миниатюрные мотоблоки с широким набором прицепного и навесного оборудования. В нашем обзоре подробно разберём можно ли сделать прицеп для мотоблока своими руками, что для этого нужно и насколько технически трудоёмок этот процесс.
Содержание статьи
- 1 Устройство тележки для мотоблока
- 2 Возможные варианты прицепа для мотоблока с фотопримерами
- 3 Прицепное устройство для мотоблока своими руками
- 3.1 Необходимые материалы и инструменты
- 3.2 Чертежи с размерами для прицепа к мотоблоку
- 4 Изготовление самодельного прицепа для мотоблока своими руками
- 4.1 Рама корпуса
- 4.2 Ходовая часть
- 4.3 Кузов, обшивка каркаса
- 4.4 Тормоза на прицеп к мотоблоку своими руками
- 4.5 Прочие детали
- 5 Самостоятельное изготовление сцепки для мотоблока
- 5.1 Чертежи сцепки для мотоблока, выполняемого своими руками
- 5.2 Как сделать сцепку для прицепа мотоблока
- 6 Нюансы изготовления прочих видов прицепов для сельхозтехники
- 6.1 Прицеп для культиватора своими руками
- 6.2 Как сделать двухосный прицеп к мотоблоку
- 6.3 Самосвальный прицеп для мотоблока
- 7 Заключение
Устройство тележки для мотоблока
Прежде чем строить тележку для мотоблока, надо выяснить, а что такое сам мотоблок. Это такое транспортное устройство, способное перемещаться по поверхности за счёт собственного двигателя внутреннего сгорания, который запускается выдёргиванием шнурка. Мощность силового агрегата мотоблока колеблется в пределах от 3,5 л.с. до 12,0 л.с. Ходовая часть бывает одноосной (чаще всего) или двухосной.
ФОТО: hoztov.by
ФОТО: hoztov.by
Между двигателем и ходовой частью находится трансмиссионный механизм, позволяющий переключать передачи и менять направление движения. Система управления позволяет оператору управлять режимами движения.
Мотоблок может работать в комбинации с различным сельскохозяйственным и коммунальным оборудованием: для обработки почвы, скашивания травы, уборки снега, коротких перевозок небольших грузов. В последнем случае к мотоблоку прицепляют тележку. Так как ведущие колёса устройства слабо нагружены, то по трудным дорогам он большой груз не потянет. С мотоблоком удобно обрабатывать междурядья, работать в теплицах.
Управление смонтировано на двух длинных рукоятках. С помощью них же оператор обеспечивает равновесие агрегата, что требует немалых физических усилий. Этот недостаток отсутствует у двухосных мотоблоков, но они значительно дороже и потребляют больше горючего.
Статья по теме:
Какой мотоблок лучше: цены, отзывы. В статье мы узнаем какое устройство лучше после ознакомления с конструкцией, видами приборов, потенциальными возможностями современных моделей, отзывами владельцев, средними ценами и дополнительными рекомендациями.
Возможные варианты прицепа для мотоблока с фотопримерами
Конструкций самодельных прицепов существует столько, сколько существует механиков-самодельщиков. Всё определяется целью, имеющимися материалами и готовыми деталями от старых машин.
Наличие прицепа освобождает механика-водителя от забот о поддержании равновесия, но несколько ухудшает манёвренность машины. Зато в прицепе удобно перевозить небольшие грузы.
ФОТО: usamodelkina.ru
ФОТО: sadovaja-tehnika.com
ФОТО: otvo.sadicveti.info
ФОТО: ufa.rostrakt.ru
ФОТО: nashprorab.com
Статья по теме:
Самые надежные и популярные культиваторы и мотоблоки: разновидности и средние цены, обзор популярных брендов, секреты правильного выбора устройства для дачи и сада — в нашей публикации.
Прицепное устройство для мотоблока своими руками
Купить сейчас можно почти всё. Но гораздо интересней, а иногда и эффективней, сделать нужную вещь своими руками.
Необходимые материалы и инструменты
Для работы потребуются металлические трубы: круглые и профильные, с размерами 60×30 мм и 25×25 мм², разнообразный стальной прокат – уголок, швеллер, пруток. Потребуется металлический лист. В зависимости от того, что удастся достать, надо корректировать предварительные размеры на чертеже.
Сложные детали, например, ходовую часть прицепа, сделать самому в условиях гаража практически невозможно. Их лучше брать от списанных фирменных изделий. Например, для этого узла прицепа можно взять элементы подвески от «Запорожца» или от старого «Москвича». Конечно, механизм придётся перебрать, отремонтировать и собрать заново. Но это уже по силам умельцу.
ФОТО: youtube.com
Для работы нужен хороший набор слесарного инструмента — рабочий верстак, тиски, сверлильный станок и электродрель, молотки, напильники, свёрла, плоскогубцы, гаечные ключи, шуруповёрт, ножовка по металлу, болгарка, отвёртки. Хорошо иметь доступ к токарному станку. Обязательно надо владеть техникой электросварки.
Чертежи с размерами для прицепа к мотоблоку
Создание комплекта конструкторской документации (КД) является началом любой работы по созданию сложного изделия. Особенность труда самодельщика заключается в том, что его материальные возможности не всегда совпадают с его творческими желаниями. Поэтому делать детальные подробные чертежи иногда преждевременно. А вот чертёж общего вид с изображением всей конструкции и её примерных размеров разработать надо. В процессе работы будет выполнена корректировка под реальные возможности мастера.
ФОТО: koffkindom.ru
Изготовление самодельного прицепа для мотоблока своими руками
Технология создания любой машины примерно одинакова. Сначала изготавливаются все детали, затем начинается сборка.
Рама корпуса
Начинать надо с изготовления рамы, к которой, в процессе изготовления других деталей, их следует примерять и смотреть, как компонуется всё изделие. Как правило, это прямоугольное изделие, имеющее размеры около 1500×1000 мм.
Ходовая часть
Знатоки считают, что самое разумное – это взять задний мост от списанной малолитражки, например, «Таврии». Конечно, надо перебрать, промыть и смазать все подвижные элементы.
ФОТО: koffkindom.ru
Кузов, обшивка каркаса
Прицеп делают для того, чтобы в нём можно было что-то перевозить. Значит, нужен небольшой кузов. Рама уже есть, нужно сделать борта. Они могут быть деревянными, из пластика, из профлиста. Деревяшки недолговечны, пластик обладает низкой прочностью, металл подороже, но прослужит намного дольше. В том случае, если борта делаются из стального листа, то их надо усилить рёбрами жёсткости. Деревянные борта надо обработать специальной пропиткой от гниения. Задний борт рекомендуется делать открывающимся.
Тормоза на прицеп к мотоблоку своими руками
Любое транспортное средство обязательно должно иметь тормоз. А сцепка мотоблок и прицеп – это и есть транспортное средство. По улицам городов, конечно, на нём ездить нельзя, но для собственной безопасности тормоз всё-таки нужно установить. Представленный на рисунке ниже механизм срабатывает от ножной педали. На стоянке устройство фиксируется мебельной защёлкой. Если есть такая возможность, то можно поставить настоящие автомобильные тормоза.
ФОТО: youtube.com
Прочие детали
Самая популярная «прочая деталь» — это сидение механика, а иногда ещё и пассажира. Степень предоставляемого комфорта зависит от вкуса и сообразительности конструктора. А ещё одна полезная деталь – это стояночная подставка под балку прицепа. На стоянке это устройство откидывается вниз, и прицеп стоит в горизонтальном положении.
ФОТО: youtube.com
Самостоятельное изготовление сцепки для мотоблока
Вариантов сцепок существует много. Этот механизм нужен не только для фиксации прицепа. С его помощью на мотоблок устанавливается любое навесное оборудование. Самый лучший из вариантов ‒ это узел, когда труба соединяется с другой трубой. Одно и простейших, но довольно надёжных устройств представлено на фото.
ФОТО: youtube.com
Чертежи сцепки для мотоблока, выполняемого своими руками
Конструкции деталей одного из вариантов сцепного устройства представлены на фото.
ФОТО: specmahina.ru
ФОТО: specmahina.ru
Как сделать сцепку для прицепа мотоблока
Две скобы, отрезанные от швеллеров, крепятся к деталям прицепа и мотоблока. В отрезанных скобах сверлятся отверстия для крепления болтами. Со стороны мотоблока установлен регулировочный винт с рукояткой, чтобы было удобно цеплять различные навесные орудия.
Нюансы изготовления прочих видов прицепов для сельхозтехники
Рассмотрим основные блоки, которые необходимо использовать для создания функционального оборудования.
Прицеп для культиватора своими руками
Культиватор – это устройство для обработки почвы. Мотокультиватор имеет собственный двигатель, просто культиватор отбирает мощность от другого устройства, например, от мотоблока, который, следовательно, должен иметь устройство отбора мощности, а сам культиватор должен иметь возможность эту мощность принимать. Эта функция присутствует не на всех моделях и мотоблоков, и культиваторов.
Но существует и пассивное навесное оборудование к мотоблоку, для которого не требуется отбор мощности. Образцы и стандартная сцепка представлены на фото. Если в комплекте продажи сцепка отсутствовала, то её можно сделать так, как описано в этой статье.
ФОТО: ok.ru
Как сделать двухосный прицеп к мотоблоку
Для перевозки грузов более 300 кг следует делать двухосный прицеп. Технология создания такая же, как и одноосного – разработка конструкторской документации, подбор материалов и подходящих деталей, изготовление деталей и рамы. Так как транспортное средство рассчитано на большую грузоподъёмность, то и раму надо делать более прочной. Для неё потребуются профильные трубы размером не менее 50×50 мм². Колёсные оси привариваются к лонжеронам рамы.
ФОТО: traktoramira.ru
Интересный вариант получается, когда мотоблок размещают позади грузовой платформы. Эта компоновка напоминает квадроцикл. В процессе испытаний и доработок передняя часть этой чудо-машины была оснащена рулевой колонкой со всеми необходимыми механизмами. Получилась самобеглая коляска. А сзади к ней можно прицепить грузовую тележку.
ФОТО: traktoramira.ru
Самосвальный прицеп для мотоблока
Особенность самосвального прицепа в том, что его кузов не приваривается к платформе прицепа, а устанавливается на шарнире. Центр тяжести загруженного кузова должен находиться немного сзади шарнира. Задний борт должен быть откидным или съёмным. Технология изготовления такая же, как и для других конструкций.
ФОТО: specmahina.ru
Заключение
Садоводы – люди энергичные, сообразительные и умелые. Они многое могут сделать своими руками. Задача по доукомплектованию мотоблока открывает им широкий простор для творческой фантазии.
Предыдущая
Садовая техника«Без воды ни туды и ни сюды» – разберём правильную организацию автополива на даче
Следующая
Садовая техникаДолой тяжёлый труд: особенности посадки картофеля при помощи мотоблока
Как сделать прицеп для мотоблока своими руками?
Содержание
- Чертежи
- Материалы и инструменты
- Как изготовить самосвал?
- Как можно сделать двухосный прицеп?
- Как сделать тормоза?
Мотоблок является очень удобным устройством для работы в малых и средних хозяйствах. Особенно удобно, если к нему есть немало полезных приспособлений. Одним из таких является прицеп. Ведь за счёт такого дополнения к мотоблоку возрастают его возможности, а также эффективность. В итоге число работ, которые будут выполняться вручную, сразу сокращается.
В первую очередь мотоблок необходим для обработки земельных наделов. Однако прицеп и другие дополнительные устройства могут сделать его ещё более практичным. Причём самая простая модель делается легко и её можно собрать самому. Такой девайс подойдёт для любого хозяйства.
Чертежи
Прежде чем приступать к строительству прицепа, следует хорошенько продумать его назначение. От этого ведь во многом зависят размеры устройства. При этом параметры прицепа должны совпадать с определённым мотоблоком, чтобы их было удобно использовать вместе. По мощности мотоблоков различают следующие виды прицепов:
-
лёгкие;
-
средние;
-
тяжёлые.
Мотоблоки с мощностью до 5 л. с. хорошо сочетаются с прицепами на одной оси. Кузов таких устройств имеет максимальные размеры 1 на 1,15 метра и считается лёгким. Средние прицепы подходят к мотоблокам мощностью от 5 до 10 л. с. Размеры таких устройств могут составлять 1 на 1,5 метра или 1,1 на 1,4 метра. Они предназначены для перевозки грузов весом от 300 до 500 кг.
Для культиваторов, мощность которых составляет 10 л. с. лучше всего использовать кузов с двумя осями. Его размеры будут составлять примерно 1,2 на 2 метра. В таком прицепе можно будет перевозить грузы весом до 1 тонны. Именно такие считаются тяжёлыми.
Когда известны размеры прицепа, следует сделать чертежи или набросать эскизы устройства. Оптимальный вариант, если конструкция будет изображена с различных ракурсов. А также важно на набросках поставить пометки с размерами и тщательно показать все существующие узлы.
Простой прицеп состоит из следующих базовых узлов:
-
водило, состоящее из нескольких деталей;
-
прочная рама;
-
удобный кузов с каркасом;
-
колёса подходящего размера.
В состав водила входят такие части, как корпус для узла, отвечающего за поворот, дышло из трубы, рама подножки, упор из трубы, рёбра для жёсткости, накладные части в виде полос. Детали соединяют, как правило, при помощи сварочного аппарата. Наибольшая нагрузка приходится на место, где дышло стыкуется с поворотным узлом. Именно его и необходимо хорошо усиливать с использованием рёбер жёсткости.
Рама чаще всего изготавливается из стали, а, точнее, стержней (труб), диаметр которых не менее 3 см. Соединения на раме делаются с использованием сварки, косынок, лонжеронов, опор на углах, корпуса продольного шарнира. Каждая рама должна включать в себя ряд особенностей, обусловленных местностью, где будет использоваться: например, ямы, бугры и многое другое.
Кузов можно изготавливать как из металла, так и из дерева. Он может быть цельным или сделанным из прутьев.
Стоит учитывать при его сборке, для каких целей нужен прицеп и что за грузы чаще всего в нём будут перевозить.
Для того чтобы изготовить колёсную ось следует воспользоваться стержнем из стали. Его диаметр должен быть примерно 3 см, а длина — около 1,07 м. Данные параметры подходят лучше всего и не позволяют колёсам выступать за пределы кузова прицепа. Что касается колёс, то они подходят практически от любой техники. Главное, чтобы они подходили к конструкции по размерам.
При подготовке надо учитывать, чтобы схема включала в себя ряд тонкостей. Важным моментом является наличие не только основных, но и вспомогательных узлов. Также важно заранее выбрать метод, которым будут скреплены узлы.
Причём надо учесть, что некоторые соединения должны быть специальными, так как они ответственны за поворот. Не менее важно продумать, будет ли прицеп оснащён стояночными опорами и опрокидывателем для быстрой выгрузки.
Материалы и инструменты
Для создания прицепа на мотоблок своими руками могут понадобиться следующие инструменты:
-
сварочник;
-
«болгарка»;
-
токарный станок;
-
дрель;
-
гаечные ключи;
-
молоток или кувалда;
-
линейка или измерительная рулетка;
-
шуруповёрт;
-
крепёжные элементы (болты, гайки и так далее);
-
наждачная бумага;
-
напильник;
-
электропила.
В зависимости от того какие материалы будут использоваться для будущего прицепа, набор инструментов может несколько меняться. Однако большинство из них незаменимы при создании дополнительного оборудования для мотоблока.
В первую очередь при выборе материалов стоит продумать, из чего будет сделан кузов прицепа. Самым дешёвым материалом для него является дерево. Например, можно использовать доски толщиной около 0,2 см. Стоит учитывать, что они нуждаются в усилении на углах накладками из металла. Такой кузов удобно крепить, используя рамки для опор, сделанные из бруса и болтов.
Деревянные прицепы лучше всего подойдут для того, чтобы транспортировать грузы, находящиеся в мешках. При этом борта такого устройства будут неоткидными. Желательно перед тем, как окончательно выбрать из чего будет сделан кузов, рассчитать нагрузку, а также прикинуть, какие грузы будут в нём перевозиться.
Сделать кузов также можно из листов металла, толщина которых составляет от 1 мм. Этот материал является наиболее универсальным. Сделать его ещё и долговечным довольно легко при помощи грунтовки и покраски.
Профнастил также подходит для изготовления прицепа. Однако надо учитывать, что этому материалу необходимы дополнительные рёбра жёсткости.
Чтобы сделать колёсную ось, можно воспользоваться стальным стержнем длиною примерно один метр. Эта длина позволит разместить колёса на самодельном прицепе наиболее правильно. Также в качестве оси подойдёт балка ВАЗ-2109. Хорошим вариантом станет использование всего заднего моста, включая колёса.
В качестве колёс можно использовать колёса от любой техники. Единственное условие, чтобы их размер соответствовал технике. К примеру, хорошим вариантом для прицепа являются колёса от люльки или Жигулей. Также можно воспользоваться колёсами от садовой техники с радиусом 40,6—45,7 см. Неплохим вариантом станут колёса из мотороллера «Муравей».
Как изготовить самосвал?
Самосвальный прицеп для дизельного мотоблока станет незаменимым помощником в любом хозяйстве. В нём очень удобно транспортировать грузы, которые можно легко выгрузить за считаные секунды. Своими руками такую конструкцию сделать совершенно несложно.
Причём самодельный прицеп может быть ещё и лучше, так как будет выполнен согласно всем необходимым требованиям.
-
Начинать изготовление прицепа лучше всего с кузова, а, точнее, с его каркаса. Боковые борта можно сварить из профильных труб. Из аналогичных труб делается и весь каркас. Проверить соединения на прямоугольность можно при помощи обычного строительного угольника.
-
Стоит заметить, что при сварке сначала надо слегка «прихватить». Когда будет видно, что всё собрано правильно, можно будет сварить более крепко. Очень хорошо, если сварные швы будут отшлифованы с использованием «болгарки».
-
Задний борт лучше всего сделать съёмным, чтобы было ещё проще выгружать грузы. Для его крепления подойдут обычные дверные петли, а для закрывания — шпингалеты
Чтобы сделать прицеп безопасным в ночное время, можно на задний бор наклеить светоотражающие наклейки.
-
На переднем борту, а также боковых, необходимо приварить небольшие куски трубы, которые станут стойками для деревянных или металлических бортов. Заключительный этап — обшивка каркаса, выбранным материалом (деревом или металлом).
-
Далее, можно заняться изготовлением балки. Её можно сделать из профтрубы или взять уже готовую.
-
После этого можно делать дышло из профильных труб. Их необходимо прочно приварить к балке. В итоге получится конструкция в виде треугольника. Усилить конструкцию по углам следует при помощи косынок из металла, толщина которого будет не менее 4 мм. Спереди под прицепное устройство необходимо наварить металлическую пластину толщиной более 8 мм.
-
Чтобы прицеп получился самосвальным, следует к балке, а также распоркам днища приварить дверные шарниры в виде капельки, которые можно приобрести в магазине.
Для фиксации кузова можно использовать обычную дверную защёлку. Она крепится при помощи сварки к распорке, которая находится между трубами, составляющим дышло. Также можно приобрести цельный узел самоопрокидывания.
-
Защёлку следует вставить в обрезок трубы и приварить. Это обеспечивает прочное соединение. Открытие происходит посредством рычажка, который можно прикрепить на сиденье. Соединить его с защёлкой можно, используя обычную проволоку.
-
Осталось прикрепить колёса с осью. Практика показала, что лучше всего брать сразу готовую осевую конструкцию. В зависимости от грузоподъёмности и размеров можно сделать двух- или четырёхколёсный прицеп.
Для каждого прицепа важна устойчивость, чтобы этого добиться можно перед передней балкой установить подножку. Она позволит кузову оставаться в устойчивом положении даже без мотоблока.
Как можно сделать двухосный прицеп?
Прицепы с одной осью можно встретить чаще, но у них есть некоторые недостатки. В частности — это их центр тяжести. Ведь в том случае, если постановка кузова неверная, то груз будет заваливаться. Также это может привести к увеличению напряжения в месте сцепления, что в итоге его испортит. Избежать этого можно, если разместить центр тяжести строго над осью.
Убрать этот недостаток, а также увеличить грузоподъёмность можно, используя двухосные прицепы. Они состоят из главных блоков и узлов, как и модели с одной осью. Их единственное отличие — это четыре колеса и две оси. Причём оси изготавливаются так же, как и в прицепах с одной осью.
При изготовлении двухосной модели можно воспользоваться готовым мостом от автомобиля. Единственным минусом такой конструкции является её громоздкость. Однако надо учитывать, что она способна перевозить очень тяжёлые грузы.
Как сделать тормоза?
Довольно часто для прицепов используются стояночные тормоза автомобилей. Они способны остановить тележку плавно, без резких рывков. К тому же с такими тормозами можно оставлять её в местах, где есть уклон. Фактически такие тормоза делают всё то же самое, что и на авто.
Стояночный тормоз на прицепе можно активировать при помощи педали или специального рычага. Эта тормозная система включает в себя надёжный тормозной механизм, а также механический привод. Таким образом, когда происходит нажатие на педаль или воздействие на рычаг, привод передаёт усилие на тормозной механизм. Привод состоит из 3 тросов, один из которых соединён с рычагом или педалью, а два других — с колёсами.
Данные тормоза можно легко регулировать при помощи специальной гайки. Этот небольшой предмет позволяет регулировать длину привода.
О том, как сделать прицеп для мотоблока своими руками, смотрите в следующем видео.
Прицеп для мотоблока — это необходимый элемент для транспортировки грузов и рабочих инструментов на небольших участках земли. Он позволяет значительно упростить и ускорить работу в сельском хозяйстве и приусадебном хозяйстве. Изготовление прицепа своими руками — это доступный и экономически выгодный способ получить нужное оборудование без больших затрат.
Что представляет собой прицеп для мотоблока
Прицеп для мотоблока представляет собой специальное приспособление, которое прикрепляется к задней части мотоблока и используется для перевозки различных грузов.
Изготовление прицепа для мотоблока своими руками позволяет сэкономить значительную сумму денег, а также адаптировать конструкцию под свои индивидуальные потребности и особенности эксплуатации. При этом необходимо учитывать основные требования к прочности и безопасности прицепа, чтобы обеспечить надежную и безопасную эксплуатацию.
Читайте также: Как врезать замок в деревянную дверь своими руками
Устройство прицепа для мотоблока
При изготовлении прицепа для мотоблока важно учесть его устройство, чтобы он был прочным и функциональным. Основные элементы прицепа включают:
| Рама | Основой прицепа является его рама, которая обеспечивает жесткость и устойчивость конструкции. Рама должна быть изготовлена из прочного материала, например, металлических профилей или труб |
|---|---|
| Платформа | На раме прицепа устанавливается платформа, на которую можно крепить грузы. Платформу часто делают из деревянных досок, которые должны быть надежно закреплены к раме при помощи крепежных элементов |
| Система подвески | Чтобы прицеп был удобным в использовании, его необходимо оснастить системой подвески. Подвеска может быть выполнена с помощью пружин или амортизаторов. Она предназначена для смягчения ударов и вибраций при движении прицепа |
| Колеса | Прицеп для мотоблока должен быть оснащен колесами, чтобы его можно было легко перемещать. Колеса должны быть достаточно крупными и иметь хороший протектор для обеспечения устойчивости при движении по неровной местности |
| Крепежные элементы | Для крепления прицепа к мотоблоку необходимы специальные крепежные элементы, такие как фланцы, болты, гайки и другие детали. Они должны быть надежными и прочными, чтобы обеспечить крепкую связь между мотоблоком и прицепом |
Назначение
Прицеп для мотоблока представляет собой важный и удобный аксессуар, который значительно расширяет функциональность мотоблока. Благодаря прицепу, вы сможете перевозить грузы и инструменты с минимальными усилиями и максимальным комфортом.
Самодельный прицеп позволит вам настроить его идеально под ваши нужды. Вы сможете выбрать размеры и форму, которые наилучшим образом соответствуют вашим требованиям. Для изготовления такого прицепа не требуется специальных знаний, достаточно следовать пошаговой инструкции и использовать доступные материалы и инструменты.
Прицеп может использоваться для перевозки различных грузов: камней, дерева, почвы, сена, строительных материалов и многого другого. Он станет незаменимым помощником во время работ по саду или на приусадебном участке, а также при выполнении строительных или ремонтных работ.
Варианты прицепов для мотоблока
Размеры навесных конструкций
При изготовлении прицепа для мотоблока своими руками, важно правильно определить размеры навесных конструкций, чтобы прицеп был удобен в использовании и соответствовал вашим потребностям. Вот некоторые стандартные размеры навесных конструкций:
- Длина платформы — обычно около 120–150 см.
- Ширина платформы — обычно около 80–100 см.
- Высота бортов — примерно 30–40 см.
- Высота боковых стоек — обычно около 50–70 см.
- Длина деки для перевозки дров — примерно 80–100 см.
- Ширина деки для перевозки дров — обычно около 40–60 см.
- Длина балки для крепления прицепа к мотоблоку — примерно 80–100 см
Приведенные размеры могут быть адаптированы под ваши потребности и особенности конкретной модели мотоблока. При изготовлении прицепа не забудьте учесть необходимое расстояние между колесами, чтобы прицеп имел устойчивость и не переворачивался при движении.
Ширина колеи прицепа
Ширина колеи должна быть подобрана таким образом, чтобы прицеп мог эффективно маневрировать на участке, проходить в труднодоступные места, не переворачиваться на поворотах и иметь достаточную устойчивость при перевозке грузов различного веса.
Оптимальная ширина колеи будет зависеть от многих факторов, включая тип мотоблока, характеристики почвы, условия эксплуатации и требования конкретного проекта. В среднем, рекомендуемая ширина колеи для прицепа составляет около 80–100 см.
Однако, перед определением ширины колеи нужно учесть особенности мотоблока, такие как длина и ширина бортовой платформы, тип и размеры колес, а также требования к грузоподъемности и габаритам прицепа. В случае использования стандартных колес и платформы, 90 см ширина колеи считается оптимальной, но допускаются индивидуальные настройки в зависимости от ситуации.
Необходимо также помнить, что ширина колеи должна быть симметричной, чтобы обеспечить стабильность и баланс мотоблока с прицепом. Оптимальное показатель колеи можно определить путем тестирования и настройки угла колес для оптимальной устойчивости и маневренности.
Чертежи прицепа для мотоблока своими руками
Если у вас есть мотоблок, но вам необходим прицеп для перевозки грузов или инструментов, вы можете легко изготовить его своими руками. Для этого важно иметь подробные чертежи прицепа, которые позволят вам точно определить размеры и сделать все необходимые отверстия и соединения.
Водило
Водило обычно изготавливается из высококачественной стали и имеет особую форму, которая обеспечивает легкое и точное управление прицепом. Оно крепится к основной раме прицепа и имеет длину, достаточную для удобной работы оператора.
Чтобы изготовить водило своими руками, вам понадобятся следующие материалы и инструменты:
- Стальная полоса: для создания основной конструкции водила.
- Сварочный аппарат: для соединения деталей водила.
- Болты и гайки: для крепления водила к раме прицепа.
- Инструменты для измерения и маркировки: для точного определения размеров и мест установки водила.
После того как вы подготовили необходимые материалы и инструменты, вы можете приступить к изготовлению водила. Следуйте указанным ниже шагам:
- Измерьте и отметьте размеры водила на стальной полосе, с учетом желаемой длины и формы.
- Вырежьте форму водила с помощью режущих инструментов.
- Соедините отдельные части водила с помощью сварки.
- Проконтролируйте качество сварных соединений и их надежность.
- Прикрепите водило к раме прицепа с помощью болтов и гаек.
После завершения этих шагов ваше водило будет полностью готово к использованию. Убедитесь, что все детали крепко закреплены и находятся в рабочем состоянии перед тем, как приступить к эксплуатации прицепа.
Рама прицепа
- Определите необходимые размеры рамы, исходя из ваших потребностей и размеров мотоблока. Убедитесь, что рама достаточно прочная и устойчива к нагрузкам.
- Используя подходящие металлические трубы или профили, изготовьте основную структуру рамы. Обратите внимание на качество сварки и прочность соединений.
- Установите и закрепите поперечные балки на раме, чтобы повысить ее прочность и надежность. Они могут использоваться для установки кузова прицепа и других компонентов.
- Проверьте и отрегулируйте все соединения и крепления рамы. Убедитесь, что рама надежно закреплена к мотоблоку и не имеет люфтов или неровностей.
- Покройте раму при необходимости защитным покрытием или краской для предотвращения коррозии и повреждений от воздействия окружающей среды.
- После завершения изготовления рамы, установите на нее кузов и другие дополнительные компоненты в соответствии с вашими потребностями и предназначением прицепа.
Кузов прицепа
Чтобы начать изготовление кузова, вам понадобятся следующие материалы и инструменты:
- стальные профили для рамы прицепа;
- лист металла для обшивки кузова;
- сварочный аппарат;
- инструменты для работы с металлом (ножовка, дрель, отрезные круги);
- крепежные элементы (болты, гайки, шурупы).
Далее следуйте следующим шагам:
- Составьте раму прицепа из стальных профилей, учтите жесткость конструкции и расположение колес.
- Приварите к раме крепежные элементы, которые помогут закрепить кузов и обшивку.
- Вырежьте нужные детали из листа металла и присоедините их к раме с помощью сварки или крепежных элементов.
- Учтите, что кузов может иметь несколько отсеков для удобной перевозки различных грузов.
- Покройте раму и обшивку прицепа антикоррозийной краской или другим защитным материалом.
Ось и колеса для прицепа мотоблока
Первым шагом является выбор подходящей оси. Она должна быть достаточно прочной, чтобы выдерживать значительную нагрузку, которая может возникать при транспортировке грузов. Рекомендуется использовать квадратную или круглую трубу определенного диаметра, которая будет служить в качестве основного элемента оси.
Для колес прицепа мотоблока рекомендуется выбирать специальные воздушные колеса с протектором, которые обеспечат хорошую проходимость в различных условиях. Колеса должны быть достаточно крупными и прочными, чтобы обеспечить стабильность и надежность при движении на неровной поверхности.
При подборе оси и колес необходимо учитывать вес прицепа и ожидаемую нагрузку. Рассчитайте оптимальную нагрузочную способность оси и выберите колеса с соответствующим грузоподъемностью и диаметром.
Имейте в виду, что правильная установка оси и колес играет ключевую роль в равномерном распределении нагрузки на все четыре колеса и обеспечении хорошей устойчивости и маневренности при движении прицепа. Следуйте инструкциям и рекомендациям производителя для правильной установки оси и крепления колес.
Убедитесь, что ось зафиксирована надежно и неподвижно, а колеса установлены ровно и симметрично относительно оси. Это обеспечит гладкость передвижения и предотвратит возможные поломки и повреждения конструкции прицепа.
Поворотный узел водила
- Водило — основной элемент, к которому присоединяется прицеп. Водило имеет специальные крепления, которые позволяют регулировать его положение.
- Поворотный механизм — позволяет вращать водило вокруг своей оси. Он состоит из подшипников, оси и специальных деталей, которые обеспечивают плавное и легкое вращение.
- Крепления — используются для крепления поворотного узла водила к мотоблоку. Крепления должны быть надежными и прочными, чтобы обеспечить безопасность и устойчивость прицепа.
При сборке поворотного узла водила необходимо следовать определенной последовательности действий:
- Установите поворотный механизм на водило и закрепите его с помощью специальных болтов и гаек.
- Закрепите водило на кронштейне прицепа и установите его на нужное расстояние от мотоблока. Затяните болты крепления, чтобы водило было надежно закреплено.
- Проверьте работу поворотного механизма – водило должно свободно вращаться вокруг своей оси без заеданий и шумов.
На заметку! При изготовлении поворотного узла водила рекомендуется использовать прочные материалы, такие как сталь или металлические сплавы. Также следует обратить внимание на точность сборки и качество завальцовки сварных швов.
По желанию можно сделать поворотный узел водила съемным, чтобы легко заменить его в случае необходимости или использовать разные типы прицепов с одним мотоблоком.
Заготовка материалов и инструментов
Прежде чем приступить к изготовлению прицепа для мотоблока, необходимо подготовить все необходимые материалы и инструменты. В таблице ниже перечислены основные детали, которые понадобятся для изготовления прицепа, а также рекомендуемые размеры и количество.
| Материал/деталь | Размеры | Количество |
|---|---|---|
| Металлический профиль (квадратный или прямоугольный) | Зависит от модели мотоблока и требуемого размера прицепа | 4 штуки (для рамы) |
| Металлические уголки | Зависит от модели мотоблока и требуемого размера прицепа | 4 штуки (для крепления рамы) |
| Лист металла (с толщиной не менее 3 мм) | Зависит от модели мотоблока и требуемого размера прицепа | 1 штука (для изготовления платформы прицепа) |
| Ось с колесами (специально предназначенная для прицепа) | Зависит от модели мотоблока и требуемого размера прицепа | 1 комплект (включает ось и два колеса) |
| Сварочный аппарат | — | 1 штука |
| Электроды для сварки металла | — | 1 пачка |
| Болты, гайки, шайбы | Размеры зависят от выбранных материалов | В достаточном количестве |
| Дрель с набором сверл | — | 1 штука |
| Ручной инструмент (пила, ножовка, отвёртки и т. д.) | — | По необходимости |
Технология сборки прицепа
- Подготовьте все необходимые материалы и инструменты для сборки прицепа: металлические профили, сварочный аппарат, болты, гайки и другие крепежные элементы.
- Следуя чертежам, начните сборку основной рамы прицепа. Соедините металлические профили сваркой, обеспечивая жесткое крепление.
- Прикрепите к основной раме колеса и оси. Убедитесь, что колеса установлены ровно и надежно закреплены.
- Займитесь сборкой кузова прицепа. Используйте металлические профили и листы, чтобы создать желаемую форму и размеры. Соедините детали сваркой или крепежными элементами.
- При креплении кузова к раме прицепа, убедитесь, что все соединения прочные и надежные.
- Установите механизмы крепления к прицепу мотоблока. Обычно это состоит из специальных крюков или крепежных элементов, позволяющих надежно закрепить прицеп к мотоблоку.
- Проконтролируйте все соединения, гайки и болты на предмет надежности и затяните их при необходимости.
- Сделайте окраску прицепа, используя краску, устойчивую к воздействию внешних факторов.
Рама корпуса
Для начала, необходимо определить необходимые размеры рамы в соответствии с выбранными размерами и типом прицепа. Для этого можно использовать специальные чертежи или воспользоваться стандартными размерами. Длина рамы должна соответствовать длине прицепа, а ширина — ширине корпуса.
После определения размеров, можно приступить к изготовлению рамы. Для этого нужно приобрести металлические трубы или профили необходимой длины и сечения. Затем, следует срезать трубы или профили на необходимую длину с помощью пилы или болгарки.
Для соединения частей рамы можно использовать сварку или фланцы. При сварке необходимо обеспечить надежное соединение всех деталей рамы. При использовании фланцев, нужно закрепить их с помощью болтов, гаек и шайб.
После соединения всех частей рамы, следует проверить ее прочность и устойчивость. Для этого можно применить нагрузку на различные участки рамы и убедиться, что она не прогибается и не качается. Если есть какие-либо недостатки, их следует исправить.
Ходовая часть
В основе ходовой части лежит рама, на которую крепятся колеса. Чтобы прицеп имел хорошую проходимость, рекомендуется использовать внедорожные колеса с широким протектором и хорошей амортизацией. Использование шарнирно-поворотной оси позволяет улучшить маневренность.
Внимание также следует уделить системе подвески и амортизации. Простая и эффективная система может быть создана с использованием рессор или амортизаторов. Они поглощают вибрацию и удары на неровном грунте, делая поездку более комфортной.
Также рекомендуется установить механизм тормоза для обеспечения безопасности и управляемости прицепа. Тормозные канаты или тросы могут быть установлены на оси колес или на передней части прицепа для управления тормозами.
Ходовая часть также может включать в себя элементы связи с мотоблоком, такие как тяговая петля или сцепка. Эти элементы позволяют соединить прицеп с мотоблоком и обеспечить их корректную работу вместе.
Установка колес
После того, как вы изготовили раму прицепа и закрепили ось, пришло время установить колеса. На этом этапе вы должны быть внимательны и аккуратны, чтобы гарантировать правильную работу и функциональность вашего самодельного прицепа.
Во-первых, выберите колеса правильного размера, которые подойдут к вашему мотоблоку и рассчитайте оптимальное расстояние между ними. Обычно колеса должны быть расположены симметрично относительно оси прицепа для обеспечения устойчивости и равномерного распределения нагрузки.
Во-вторых, прикрепите колеса к раме прицепа с помощью болтов и гаек. Убедитесь, что колеса крепко закреплены и не имеют люфта. Проверьте, что они свободно вращаются и не блокируются.
После установки колес, регулярно проверяйте их состояние и обслуживайте их при необходимости. Убедитесь, что шины надуты правильно, а протектор не износился. Регулярно смазывайте оси колес и проверяйте наличие люфта или повреждений.
Обшивка кузова
Для создания кузова прицепа для мотоблока вам потребуется обшивка, которая защитит груз от пыли, влаги и других внешних воздействий. Обшивка может быть сделана из различных материалов, но чаще всего используются деревянные доски или листы фанеры.
Прежде чем приступить к обшивке, необходимо измерить размеры кузова прицепа и определить количество материала, которое вам потребуется. Затем разрежьте деревянные доски или фанеру на соответствующие размеры с помощью пилы или циркулярной пилы. Рекомендуется использовать доски толщиной не менее 2 сантиметров и шириной не менее 10 сантиметров, чтобы обеспечить достаточную прочность и надежность обшивки.
После того как вы подготовили доски или фанеру, начните укладку материала на кузов прицепа. Фиксируйте детали при помощи саморезов или гвоздей, чтобы обеспечить прочное соединение. Расстояние между деталями должно быть достаточным, чтобы предотвратить провисание обшивки при перевозке груза.
После того как вы закончили обшивку, проверьте ее на прочность и надежность. Обращайте внимание на возможные зазоры или неровности в соединениях, и при необходимости устраните их дополнительной фиксацией. Также убедитесь, что обшивка плотно прилегает к кузову и не имеет просветов.
Устройство тормозной системы
- Тормозные колодки: основной элемент, который нажимает на тормозной диск или барабан и создает трение, что приводит к замедлению или остановке прицепа.
- Тормозные диски или барабаны: поверхность, с которой взаимодействуют тормозные колодки, чтобы создать трение и замедлить движение прицепа.
- Тормозные механизмы: устройство, которое передает силу с педали тормоза на тормозные колодки, чтобы они нажимали на тормозные диски или барабаны.
- Гидравлика или пневматика: некоторые прицепы могут быть оснащены гидравлической или пневматической системой, которая передает силу с педали тормоза на тормозные механизмы.
- Ручной тормоз: дополнительная система торможения, которая позволяет остановить прицеп в случае отказа основной тормозной системы. Ручной тормоз активируется рычагом или кнопкой, которая непосредственно воздействует на тормозные колодки.
Механизм сцепки с мотоблоком
При изготовлении прицепа своими руками, необходимо учесть следующие элементы механизма сцепки:
| Элемент | Описание |
|---|---|
| Тяговое устройство | Тяговое устройство предназначено для соединения мотоблока и прицепа. Оно должно быть достаточно прочным и надежным, чтобы выдерживать нагрузки при транспортировке различных грузов |
| Петля сцепки | Петля сцепки является главным элементом, обеспечивающим соединение мотоблока и прицепа. Часто она изготавливается из прочной стали и имеет специальные элементы для легкого монтажа и демонтажа |
| Регулировочный механизм | Регулировочный механизм позволяет изменять высоту и угол наклона прицепа, чтобы настроить его под условия работы и тип транспортируемого груза |
| Защелка замка | Защелка замка обеспечивает надежную фиксацию мотоблока и прицепа во время движения и удерживает их вместе при разгрузке и загрузке груза |
Как сделать самодельный прицеп к мотоблоку: пошаговая инструкция
Следуя этой пошаговой инструкции, вы сможете создать самодельный прицеп для мотоблока размерами и конструкцией, которая подойдет именно вам.
Прицеп на двух осях
Для большей грузоподъемности и стабильности при движении, вы можете создать прицеп на двух осях для вашего мотоблока. Такой прицеп позволит перевозить большие и тяжелые грузы с легкостью. В этом разделе мы расскажем, как изготовить прицеп на двух осях своими руками.
Первым шагом является подготовка материалов и инструментов. Вам понадобятся прутья или трубы для изготовления рамы прицепа, есть несколько способов изготовления рамы, например, квадратные или круглые прутья. Также понадобятся различные крепежные элементы, такие как болты, гайки и шайбы.
Для создания осей прицепа потребуются специальные осевые балки или просто трубы, которые будут служить основой для колес. Оси должны быть достаточно прочными, чтобы выдерживать вес груза. Колеса можно приобрести готовые или сделать своими руками.
Когда все необходимые детали и материалы подготовлены, можно приступать к самой сборке прицепа. Сначала нужно изготовить раму, соединив все прутья или трубы в прямоугольную или квадратную форму. Затем устанавливаются оси прицепа, для чего рама должна иметь соответствующие отверстия или крепежные элементы. После установки осей, к раме крепятся колеса. Важно убедиться, что колеса установлены ровно и надежно закреплены.
Комплектация прицепа зависит от его назначения. Вы можете добавить борта для удержания груза, сделать пол для установки груза, а также предусмотреть возможность установки фонарей для безопасности на дороге.
Прицеп самосвал для мотоблока
Вам потребуются следующие материалы и инструменты:
- Профильная труба или металлический уголок.
- Листовое металл или фанера.
- Уголки или стальные полосы.
- Винты или сварочный аппарат.
- Отвертка или сверло.
- Измерительная лента.
- Шурупы или заклепки.
Выполним следующие шаги для изготовления прицепа самосвала:
- Определите желаемый размер прицепа и нарисуйте чертеж.
- При помощи измерительной ленты отметьте необходимые размеры на выбранных материалах и аккуратно отрежьте их.
- Соедините основные элементы конструкции (стойки, борта, дно) при помощи сварки или винтового соединения.
- Установите колеса на ось и закрепите их на бортах прицепа.
- Убедитесь, что все соединения прочные и надежные.
- Закончите работу покраской прицепа для защиты металла от коррозии.
Простой прицеп для мотоблока из муравья
- Создание общего плана прицепа. План должен включать в себя размеры и основные потребности, а также учитывать специфические требования вашего мотоблока.
- Покупка материалов. Для основы прицепа можно использовать прочные металлические или деревянные балки, а также уголки для крепления деталей.
- Сборка основы прицепа. Соедините балки и уголки, используя сварку или винты. Убедитесь, что основа прицепа прочно и надежно скреплена.
- Установка колес. Выберите подходящие колеса, которые смогут выдержать необходимую нагрузку. Затем прикрепите колеса к основе прицепа, используя болты или сварку.
- Добавление стенок и крепежных элементов. Используйте прочные деревянные или металлические планки для создания стенок прицепа. Фиксируйте стенки на основе прицепа при помощи болтов или сварки.
- Сборка и установка фары и сигнальных огней. Установите фару и сигнальные огни на прицеп, чтобы обеспечить видимость в темное время суток и при движении по дороге.
- Покраска и защита прицепа. Нанесите слой антикоррозийного грунта на прицеп, а затем покройте его краской, которая будет защищать от воздействия внешних факторов.
Подходящий прицеп для мотоблока МТЗ
Идеальным вариантом прицепа для мотоблока МТЗ является модель с грузоподъемностью около 200 кг и габаритами, позволяющими проходить по узким проходам и междурядьям. Чтобы убедиться в практичности и удобстве прицепа, можно обратить внимание на следующие особенности:
- Наличие надежной конструкции и крепежных элементов.
- Наличие бортов, которые можно снять или опустить для удобства погрузки и разгрузки грузов.
- Наличие фар и задних огней для обеспечения безопасности при движении в темное время суток.
- Удобная и простая система сцепления с мотоблоком, чтобы снятие и установка прицепа были быстрыми и легкими процессами.
При изготовлении самодельного прицепа для мотоблока МТЗ рекомендуется следовать стандартным размерам: длина прицепа — около 120 см, ширина — 80 см, высота бортов — около 30 см. Чтобы обеспечить прочность, рекомендуется использовать качественную металлическую трубу и листовой металл.
Важно помнить о безопасности при использовании прицепа для мотоблока МТЗ. При перевозке грузов следует равномерно распределить их по прицепу и удостовериться, что они не превышают максимальную грузоподъемность. Также рекомендуется использовать фиксирующие устройства, чтобы предотвратить смещение и падение грузов во время движения.
Самодельный прицеп для мотоблока Агат
Для изготовления прицепа для мотоблока Агат вам потребуется следующий инструмент и материалы:
- металлическая труба диаметром от 25 до 40 мм;
- металлический уголок или профиль;
- крепежные элементы (винты, болты, гайки);
- деревянная или металлическая площадка для перевозки грузов;
- инструменты: дрель, сварочный аппарат, пилка, шлифовальная машина и т. д.
Пошаговая инструкция по изготовлению прицепа для мотоблока Агат:
- Начните с изготовления рамы прицепа. Соедините металлические трубы и уголки сваркой таким образом, чтобы получить прочную конструкцию. Обратите внимание на размеры и пропорции рамы, чтобы прицеп был устойчивым и не перегружал переднюю ось мотоблока.
- После изготовления рамы прицепа, прикрепите площадку для перевозки грузов. Используйте крепежные элементы для надежного крепления площадки.
- Для удобства использования, установите в передней части прицепа кулер, в котором можно хранить инструменты и нужные вам предметы во время работы.
- Оснастите прицеп колесами. Выберите колеса подходящего диаметра, чтобы прицеп легко двигался по различным типам поверхностей. Установите колеса на ось прицепа, используя подшипники и крепежные элементы.
- Проверьте крепость всех соединений и замените слабые элементы.
Фото идеи самодельного прицепа для мотоблока
- Простой прицеп с деревянной платформой, оснащенный бортами для удержания груза.
- Прицеп с металлической платформой и высокими бортами.
- Мобильная тележка с автоматической разгрузкой.
- Прицеп с платформой, оснащенной откидывающимися бортами.
Мы надеемся, что наша статья помогла вам понять, как самостоятельно изготовить прицеп для мотоблока своими руками. Желаем вам удачи в процессе изготовления и надеемся, что ваш новый прицеп будет полезен и служить вам долгие годы!
Как вам статья?
