Подготовка к работе
Внимание!
-
Во избежание быстрого выхода из строя
ЭЛТ перед включением осциллографа в
сеть ручку управления яркостью луча
() установите
в крайнее против часовой стрелки
положение, соответствующее минимальной
яркости луча.
-
До включения осциллографа произвести
следующие операции :-
Произвести внешний осмотр, убедиться
в отсутствии механических повреждений
и неисправностей; -
Убедиться в наличии плавких вставок
в цепи питания и соответствия их
номинальному значению ( 0.5А ); -
Убедиться, что переключатель напряжения
сети питания находится в положении,
соответствующем номинальному значению
напряжения сети питания; -
Переключатель *сеть*установить в выключенное положение
(кнопка должна быть в отжатом
положении ); -
Заземлить осциллограф, соблюдая при
этом следующие меры предосторожности
:
-
• соединить клеммы **с шиной защитного заземления
производить до других присоединений к
осциллографу, а отсоединение
после всех отсоединений;
• в случае использования осциллографа
совместно с другими приборами при
проведении измерений, при обслуживании
и ремонте или включений его в состав
уставок соединить клеммы **
всех приборов в целях выравнивания
потенциалов их корпусов;
ВНИМАНИЕ
! Любое отсоединение
заземления запрещено. Разборку схем
соединений начинать с отключения от
сети всей аппаратуры, первым отключать
осциллограф.
1.2.6 Подсоединить шнур
питания осциллографа к розетке сети
питания.
-
Порядок работы
-
Органы
управления, настройки и подключения.
Назначение органов управления, настройки
и подключения с указанием их обозначения
на передней панели осциллографа
приведено в таблице 1.
Таблица
1
-
№
п/п
Маркировка
Назначение
Исходное
положение
1
*Сеть,
откл/вкл*
Включение и отключение
осциллографа.
*откл *
2
**
Регулировка яркости луча
(изображения)
среднее
3
**
Регулирование фокусировки луча
среднее
4
*V/ДЕЛ I*и
*V/ДЕЛ II*
Установка коэффициентов
отклонения каналов Iи II
* 1V/ДЕЛ*
5
* , *
Выбор вида входов каналов
Iи II:открытый вход(* *),закрытый
вход (*
*); Выбор закрытого иоткрытого входа синхронизации.
—
6
* 1V, 1кHz*
Гнездо входа сигналов калибратора.
Среднее
7
**
Клемма заземления.
—
8
**
Перемещение луча (изображения) по
вертикали каналов Iи
II.Среднее
9
*I,II, I
и II,I+II*
Включение канала I,канала II,
двухканального режима,
алгебраического суммирования
сигналов каналов Iи
II.*I*
10
*,*
Включение поочерёдного или
прерывистого режима работы
(двухканальный режим) тракта
вертикального отклонения.
—
11
*ВРЕМЯ/
ДЕЛ*
Установка коэффициента развёртки.
*20
S/ДЕЛ*
12
*S,
mS*Выбор масштаба коэффициентов
развёртки.
*S*
13
**
Перемещение луча (изображения) по
горизонтали.
Среднее
14
*10,1*
Включение-выключение 10-кратной
растяжки развёртки.
*х1*
15
*ТВ, О*
Выбор синхронизации развёртки
телевизионным сигналом.
*О*
16
*ИНВ, О*
Инвертирование сигнала в канале
II.*О*
17
*СЕТЬ,I,II,
ВНЕШ*
Выбор синхронизации развёртки от
канала I(*I*)
или канала II(*II*),сигналом сети питания (*СЕТЬ*) или
внешним сигналом (*ВНЕШ*).
*I*
Продолжение таблицы
1
-
18
* +,—*
Выбор полярности (наклона) сигнала
синхронизации для запуска
развёртки.
*+*
19
*ПОЛЕ, СТР*
Выбор синхронизации сигналом
телевизионной строки (*СТР*) или
кадра (*ПОЛЕ*).
—
20
*НОРМ,АВТ*
Выбор режима работы развёртки:
ждущего (*НОРМ*) или автоколебательного
(*АВТ*).В автоколебательном режиме развёртка
запускается без сигнала. В ждущем
режиме развёртка запускается только
при наличии сигнала запуска.*АВТ*
21
*X-Y, 0*
Выбор режима работы X-Y.
*0*
22
*УРОВЕНЬ*
Регулировка уровня синхронизации
развёртки.
Среднее
23
* 1М,
20pFI*
* 1М20рF
II*
Вход исследуемых сигналов канала
Iили канала IIусилителя
вертикального отклонения.
—
24
* синхр
*Вход сигналов внешней
cинхронизации.
—
Примечание. Знак *
* означает,
что кнопка управления отжата, а * * —
что кнопка управления нажата.Знак * * означает, что соответствующая
группа кнопок управления отжата, а
знак * * — что группа кнопок
управления нажата.
-
Подготовка к проведению измерений
-
Выполнить операции, изложенные в
разделе *Подготовка к работе*. -
Установить органы управления и
регулирования в исходные положения,
казанные в таблице 1. -
Подключить вилку шнура питания к
розетке сети питания, нажать кнопку
*СЕТЬ* и включить осциллограф -
Осциллограф готов к проведению через
5минут после включения.
-
-
Общие указания
-
Для проведения измерений с наименьшей
погрешностями выбрать коэффициенты
отклонения и развёртки таким образом,
чтобы измеряемая часть сигнала имела
возможно больший размер в пределах
рабочей части экрана по вертикали при
измерении напряжения или по горизонтали
при измерении временных интервалов
и частоты, а измеряемую часть сигнала
располагать, по возможности, в средней
части экрана.
-
-
Осциллограф имеет следующие режимы
работы тракта вертикального отклонения;
• работает один из каналов с делителем
или без него (одноканальный режим)
• работают оба канала -с делителем или без него (двухканальный
режим);
-
Для работы осциллографа в одноканальном
режиме установить переключатели*I,II,
Iи II, I+II*в положение
*I* или *II*
в зависимости от выбранного канала.
Переключатель *V/ДЕЛ
I*или *V/ДЕЛ
II* установить в необходимое
положение )величина
изображений не более 8
делений ).Работа
осциллографа в двух канальном режиме
осуществляется при установке
переключателя в положение
*I*и *II*.
-
Осциллограф обеспечивает режим работыX-Yтракта
горизонтального отклонения, для работы
в котором установить переключатель
*X-Y,O*
в положение *X-Y*.
При этом каналомXявляется канал Iосциллографа, а каналом Y-каналIIосциллографа.
-
Измерение напряжений и временных
параметров сигналов производить
методом калиброванной шкалы, который
основан на измерении линейных размеров
изображения сигнала или его части
непосредственно по шкале экрана ЭЛТ.
Измеряемую величину определять путём
умножения значения размера по вертикали
(горизонтали) в делениях между
измеряемыми точками (частями) на
изображении сигнала на значение
коэффициента отклонения (коэффициента
развёртки), установленное переключателем
*V/ДЕЛ I*или *V/ДЕЛ II*(*ВРЕМЯ/ДЕЛ*). При использовании выносных
делителей измеряемую величину
необходимо умножить на значение
коэффициента передачи делителя.
Соседние файлы в папке МЭЭУ
- #
- #
- #
- #
- #
- #
22 марта 2020 г.
Осциллограф С1-137 имеет следующие основные технические характеристики:
Рабочая часть экрана — 60×80 мм.
Полоса пропускания — 25 МГц.
Количество каналов — 2.
Диапазон коэффициентов:
— отклонения — от 2 мВ/дел до 5 В/дел;
— с делителем 1:10 — 50 В/дел.
Пределы допускаемой погрешности коэффициентов отклонения:
— каждого из каналов — ±4%;
— с делителем 1:10 — ±5%.
Время переходной характеристики С1-137:
— нарастания — не более 14 нс;
— установления — не более 50 нс;
— при роботе с делителем 1:1 — не более 20 нс.
Неравномерность — не более 3%.
Выброс — не более 9%.
Параметры входа ПХ:
— входное активное сопротивление:
— с непосредственного входа — 1±0,02 МОм;
— с делителем 1:10 — 1±0,02 МОм;
— входная емкость:
— с непосредственного входа — не более 25 пФ;
— с делителем 1:10 — не более 17 пФ.
Возможность 10-кратной растяжки.
Диапазон коэффициентов развертки осциллографа С1-137 — от 200 нс/дел до 200 мс/дел.
Пределы допускаемой основной относительной погрешности коэффициентов развертки:
— без растяжки — ±4%;
— с 10-кратной растяжкой — ±5%.
Внутренняя синхронизация в универсальных осциллографах С1-137:
— диапазон частот — от 10 Гц до 25 МГц;
— максимальный уровень — 8 дел;
— минимальный уровень — 0,8 дел.

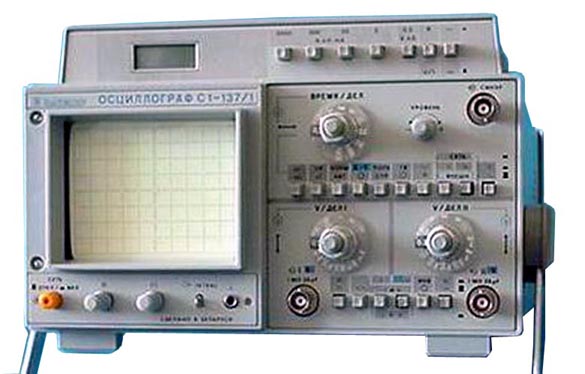

Осциллограф С1-137 выглядит следующим образом.
Для обеспечения беспрепятственного доступа к узлам прибора необходимо открутить четыре винта, расположенных в задней части прибора (в ножках) и снять металлический кожух.
Вид осциллографа С1-137 сверху (после демонтажа кожуха).
Вид снизу.
Виды сбоку.
Вид сзади.
Фрагменты основной печатной платы осциллографа С1-137.
Форум РадиоКот • Просмотр темы — Ремонт и настройка С1-137
Сообщения без ответов | Активные темы
| ПРЯМО СЕЙЧАС: |
| Автор | Сообщение |
|---|---|
|
Заголовок сообщения: Ремонт и настройка С1-137 Добавлено: Вс апр 02, 2023 11:21:49 |
|
|
Первый раз сказал Мяу!
Зарегистрирован: Ср сен 25, 2019 17:46:33 Рейтинг сообщения: 0
|
Достался прибор С1-137 1992 года выпуска. Ответ с завода изготовителя по вопросам регулировки — модель давно снята с производства и ничем помочь не могут. Кстати, гуляющие по сети схемы и печатные платы из руководства на прибор немного отличаются… Состояние условно-рабочее, да и прибор копанный. Электролиты сменены (за исключением аксиальных в блоке питания — они отлично сохранились). Как таковых неисправных электролитов было 2 штуки — один в обрыве, второй ощутимая потеря емкости. При осмотре был выявлен ремонт высоковольтной части прибора (меняли VT4 и VT8, также меняли R7 и С13, который теперь состоит из двух). Замеры напряжений показали, что блок питания отдает все напряжения, пульсаций нет. На катоде трубки напряжение занижено примерно на 200 вольт от паспортного для трубки 11ЛО9И, вместо -750 было в районе -560 вольт (замер относительно шасси). Пришлось снова снизить напряжение на катоде трубки, до величины, когда развертка луча есть от края до края трубки. Собственно сейчас вопрос — в чем причина сужения развертки по горизонтали при увеличении напряжения на катоде до паспортной величины? Вроде в схеме генератора развертки и усилителя по оси Х нет ничего влияющего? А второй вопрос — есть-ли в природе методика настройки прибора? Может перечень напряжений/формы сигнала на контрольных точках? При попытках разобраться с прибором непонятные подстроечные резисторы не крутились, ни один кот не пострадал… |
| Вернуться наверх |
Профиль
|
| Реклама | |
|
|
|
|
Valentin Gvozdev |
Заголовок сообщения: Re: Ремонт и настройка С1-137 Добавлено: Вс апр 02, 2023 20:35:16 |
||
Карма: 31 Рейтинг сообщения: 4
|
Все просто. При увеличении анодного напряжения чувствительность любой трубки примерно пропорционально падает. Наверное, имеет смысл установить паспортные режимы ЭЛТ, а потом уже регулировать каналы отклонения для получения необходимых коэффициентов отклонения по обоим осям. |
||
| Вернуться наверх | |||
| Реклама | |
|
|
|
|
add.ocean |
Заголовок сообщения: Re: Ремонт и настройка С1-137 Добавлено: Вс апр 09, 2023 16:09:57 |
||
Карма: 16 Рейтинг сообщения: 1
|
на С1-137 нет пошаговой инструкции по регулировке, такой как например по С1-131. вот здесь про высокое С1-137 вам надо (если хотите сделать нормально) 1. проверить встроенный калибратор другим откалиброванным прибором — напряжение и период. ну или использовать внешний генератор которому верите Вот здесь кое-что подписано на схемах и платах, но не все. viewtopic.php?p=4398266#p4398266 U-M, |
||
| Вернуться наверх | |||
|
U-M |
Заголовок сообщения: Re: Ремонт и настройка С1-137 Добавлено: Ср май 24, 2023 17:15:33 |
|
Зарегистрирован: Ср сен 25, 2019 17:46:33 Рейтинг сообщения: 0
|
Постепенно осциллограф начал подавать признаки жизни. На картинках показано что теперь вызывает затруднения. При замыкании входныъ гнезд ситуация не меняется. |
| Вернуться наверх | |
| Реклама | |
|
|
Открыт интернет-магазин MEAN WELL.Market – весь ассортимент MEAN WELL, выгодные цены
Открыта удобная площадка с выгодными ценами, поставляющая весь ассортимент продукции, производимой компанией MEAN WELL – от завоевавших популярность и известных на рынке изделий до новинок. MEAN WELL.Market предоставляет гарантийную и сервисную поддержку, удобный подбор продукции, оперативную доставку по России. Подробнее>> |
|
Динозавр |
Заголовок сообщения: Re: Ремонт и настройка С1-137 Добавлено: Ср май 24, 2023 20:14:35 |
||
Карма: 6 Рейтинг сообщения: 0
|
U-M, Похоже на провалы питания 100 Гц перед стабилизаторами. |
||
| Вернуться наверх | |||
| Реклама | |
|
|
|
| Реклама | |
|
|
LED-драйверы MOSO — надежные решения для индустриальных приложений
Продукция MOSO предназначена в основном для индустриальных приложений, использует инновационные решения на основе более 200 собственных патентов для силовой электроники и соответствует международным стандартам. LED-драйверы MOSO применяются в системах наружного освещения разных отраслей, включая промышленность, сельское хозяйство, транспорт и железную дорогу. В ряде серий реализована возможность дистанционного контроля и программирования работы по заданному сценарию. Разберем решения MOSO |
|
Дмитрий М |
Заголовок сообщения: Re: Ремонт и настройка С1-137 Добавлено: Чт май 25, 2023 18:34:49 |
||
Карма: 50 Рейтинг сообщения: 0
|
Скорее всего пульсации после стабилизатора. Нужен второй осциллограф …. Ради интереса период пульсаций посмотрите. |
||
| Вернуться наверх | |||
|
andersar |
Заголовок сообщения: Re: Ремонт и настройка С1-137 Добавлено: Вт июн 13, 2023 08:52:37 |
|
Карма: -1 Рейтинг сообщения: 0
|
Здравствуйте, уважаемые! Купил на авито С1-137 новый в коробке 2000 г.в. полный комплект под пломбами. В офисе доставки проверил — оба канала с калибратора показывают ровный меандр, все переключатели работают — забираю. Дома начинаю настройку по инструкции — калибрую УВО, УГО… полет нормальный. Радостно. Подключил генератор двухканальный. Подал синус 10В — меняю частоту, размах, в общем понятно, что все работает, развлекаюсь. И через час слышу противный высокий писк. Беру за корпус повернуть аппарат — писк ушел. Через некоторое время снова писк. Нажал на корпус рукой — проходит. Смотрю дальше. Вроде все норм. Делаю фото экрана с двумя синусоидами — похвалиться друзьям, и через 15 секунд одна синусоида превращается в линию. Перепроверяю в разных режимах — не работает первый канал. Линия канала есть, но реакции на сигнал нет. Вернее сигнал лишь слегка ее распушает. Естественно пломбы нарушил — я не барыга, продавать не буду, хотел такой аппарат и хочу что бы работал. Внутри все нетронутое. Прошу совет с чего начать, исходя из симптомов. Что могло привести к отказу рабочий изначально прибор через час работы в абсолютно нормативных режимах? |
| Вернуться наверх | |
|
add.ocean |
Заголовок сообщения: Re: Ремонт и настройка С1-137 Добавлено: Вт июн 13, 2023 10:41:08 |
||
Карма: 16 Рейтинг сообщения: 0
|
andersar, к отказу приводит, напряжение, ток, температура, время, плюс скрытый производственный дефект, который реализовался только сейчас. писк и неисправность канала вряд-ли связаны. если второй канал показывает как и раньше — значит общая часть начиная от коммутатора рабочая. стоит проверить все пределы переключателя — иногда бывает что отказывает только часть пределов. можно кстати покаскадно проверить отказавший канал, используя рабочий канал. Добавлено after 4 minutes 29 seconds: если это пульсации сети — то они будут неподвижны на экране только в положении синхронизации от сети. и будут иметь период 10мс. в каком положении переклюки источника синхронизации? тем более на фото вроде как один канал только? Напряжения приведены в норму (накал правда 6.2 В) — как/чем измеряли накал? там импульсное напряжение сложной формы Последний раз редактировалось add.ocean Вт июн 13, 2023 11:34:10, всего редактировалось 1 раз. |
||
| Вернуться наверх | |||
|
andersar |
Заголовок сообщения: Re: Ремонт и настройка С1-137 Добавлено: Вт июн 13, 2023 11:05:21 |
|
Карма: -1 Рейтинг сообщения: 0
|
Спасибо, сначала проверю покаскадно в сравнении с рабочим. На всех пределах не работает |
| Вернуться наверх | |
| Реклама | |
|
|
|
|
add.ocean |
Заголовок сообщения: Re: Ремонт и настройка С1-137 Добавлено: Вт июн 13, 2023 11:25:40 |
||
Карма: 16 Рейтинг сообщения: 1
|
для начала, можно сигнал на затвор входного ПТ (милливольты и аккуратно), так можно определить — это переключатель пределов, или усилитель. |
||
| Вернуться наверх | |||
|
andersar |
Заголовок сообщения: Re: Ремонт и настройка С1-137 Добавлено: Вт июн 13, 2023 11:51:24 |
|
Карма: -1 Рейтинг сообщения: 0
|
А можно для этого подать на вход рабочего канала вольты сигнала, и с затвора его ПТ подать на затвор ПТ нерабочего? Что бы не заморачиваться с делителем. У меня генератор 100мВ минимум выдает, а тут все под рукой) |
| Вернуться наверх | |
|
add.ocean |
Заголовок сообщения: Re: Ремонт и настройка С1-137 Добавлено: Вт июн 13, 2023 12:56:23 |
||
Карма: 16 Рейтинг сообщения: 1
|
да, неплохая идея, я бы попробовал так. выставить переключатели каналов в одно положение, и соединить затворы. |
||
| Вернуться наверх | |||
|
andersar |
Заголовок сообщения: Re: Ремонт и настройка С1-137 Добавлено: Вт июн 13, 2023 18:54:35 |
|
Карма: -1 Рейтинг сообщения: 0
|
Хорошая идея искать неисправность одного канала другим исправным. Воспользовался бы, не будь второго осциллографа. Спасибо за обратную связь! Добавлено after 5 hours 21 minute 32 seconds: |
| Вернуться наверх | |
|
add.ocean |
Заголовок сообщения: Re: Ремонт и настройка С1-137 Добавлено: Вт июн 13, 2023 19:32:56 |
||
Карма: 16 Рейтинг сообщения: 0
|
поздравляю, расскажете потом как там добраться до переключателей и обвязки. я так и не смог. схема есть и понять там легко. |
||
| Вернуться наверх | |||
|
Динозавр |
Заголовок сообщения: Re: Ремонт и настройка С1-137 Добавлено: Вт июн 13, 2023 20:48:00 |
||
Карма: 6 Рейтинг сообщения: 0
|
andersar, —новый в коробке 2000 г.в— |
||
| Вернуться наверх | |||
|
andersar |
Заголовок сообщения: Re: Ремонт и настройка С1-137 Добавлено: Вт июн 13, 2023 21:51:37 |
|
Карма: -1 Рейтинг сообщения: 0
|
Да уж, наизмерял я конечно))). Похоже дело только в переключателях УВО и развертки. После первого подхода решил померять напряжения на выходе БП. Все четко и пульсации ну может 10мВ максимальные на 107В. Подключаю щуп работающего канала к генератору — а он не работает. Подключаю щуп нерабочего — а он работает. В общем нашел пару положений трех переключателей, в которых все работает. Контакты что ли окислились? |
| Вернуться наверх | |
|
add.ocean |
Заголовок сообщения: Re: Ремонт и настройка С1-137 Добавлено: Вт июн 13, 2023 22:12:06 |
||
Карма: 16 Рейтинг сообщения: 0
|
легко могли. спиртом изопропиловым промыть из пульверизатора и пощелкать мокрые. растворяет окислы. не только галетники но и П2К |
||
| Вернуться наверх | |||
|
andersar |
Заголовок сообщения: Re: Ремонт и настройка С1-137 Добавлено: Ср июн 14, 2023 00:23:59 |
|
Карма: -1 Рейтинг сообщения: 0
|
Причина неработающего второго канала найдена. Я после всех обсуждений тыркал преключатели, и первый канал работал, а второй только иногда. В итоге нащупал, что дело не в контактах переключателя УВО и развертки, а банально в контакте входа. Рассмотрел и увидел. Входной резистор 10 Ом второго канала припаян к входному гнезду, а к переключателю не припаян (в первом канале припаян). Просто навернут на ножку, а сверху так же навернут еще резистор, и припаян только он. Спасибо, уважаемые, за поддержку! Особенно add.ocean. Ваши схемы с пометками очень помогли сориентироваться! |
| Вернуться наверх | |
|
inlins |
Заголовок сообщения: Re: Ремонт и настройка С1-137 Добавлено: Ср авг 23, 2023 16:03:39 |
|
Зарегистрирован: Ср авг 23, 2023 15:57:23 Рейтинг сообщения: 0
|
День добрый! |
| Вернуться наверх | |
|
Valentin Gvozdev |
Заголовок сообщения: Re: Ремонт и настройка С1-137 Добавлено: Ср авг 23, 2023 21:11:10 |
||
Карма: 31 Рейтинг сообщения: 0
|
Очевидно, проблема в выходном УВО, в каскадах после линии задержки. Ну или в последнем каскаде |
||
| Вернуться наверх | |||
Кто сейчас на форуме |
|
Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 7 |
| Вы не можете начинать темы Вы не можете отвечать на сообщения Вы не можете редактировать свои сообщения Вы не можете удалять свои сообщения Вы не можете добавлять вложения |
- ПОДРОБНЕЕ
C1-77 осциллограф универсальный
Два канала. Диапазон от 0 до 10 МГц. Фото прибора. Техническое описание и инструкция по эксплуатации. Схемы электрические принципиальные. Формуляр. Формат PDF, 99 страниц
Осциллограф универсальный С1-77 предназначен для исследования формы электрических сигналов в диапазоне частот 0 — 10 Мгц, измерения размахов в диапазоне от 0,01 до 200 В и временных интервалов от 0,1 * 10-6 до 0,4 с.
Наличие двух каналов вертикального отклонения обеспечивает одновременное исследование двух сигналов на одной развертке.
Осциллограф С1-77 применяется при разработке, настройке и регулировке радиоэлектронной аппаратуры в лабораторных, цеховых и полевых условиях.
Технические характеристики
Вертикальное отклонение
2 канала
Полоса пропускания 0 — 10 МГц
Время нарастания переходной характеристики 35 нс (40 нс — с выносным делителем)
Коэффициент отклонения 5 мВ/дел — 10 В/дел (ступенчато соответственно ряду чисел 1, 2, 5)
Основная погрешность ±4%
Плавная регулировка коэффициента отклонения 2,5 раза
Допустимое суммарное значение постоянного и переменного напряжения при закрытом входе 300 В (200 в — с выносным делителем)
Входной импеданс
1 МОм / 30 пФ
1 МОм / 12 пФ (с делителем 1:10)
Горизонтальное отклонение
Коэффициент развертки 0,1 мкс/дел — 0,05 с/дел (ступенчато соответственно ряду чисел 1, 2, 5)
Плавная регулировка коэффициента развертки с перекрытием 2,5
Основная погрешность ±4%
Режим работы развертки: автоколебательный, ждущий, внешний сигнал.
- ПОДРОБНЕЕ
Альбом принципиальных схем осциллографа С1-137 в формате TIF, архив RAR.
- ПОДРОБНЕЕ
Наиболее полный альбом принципиальных схем осциллографа С1-65, архив RAR.
- ПОДРОБНЕЕ
Альбом принципиальных схем осциллографа С1-78 в формате PDF, архив RAR.
- ПОДРОБНЕЕ
Альбом принципиальных схем осциллографа С1-81 в формате PDF, архив RAR.
- ПОДРОБНЕЕ
Альбом принципиальных схем осциллографа С1-82 в формате PDF, архив RAR.
- ПОДРОБНЕЕ
Альбом принципиальных схем осциллографа С1-97 в формате PDF, архив RAR. Технический центр ЖАиС.
- ПОДРОБНЕЕ
Осциллограф специальный автоматический С9-7. Альбом принципиальных схем, формат GIF
- ПОДРОБНЕЕ
Осциллограф С1-127. Техническое описание и инструкция по эксплуатации, альбом схем. Формат GIF, 100 страниц
- ПОДРОБНЕЕ
Альбом схем осциллографа С1-131 ИРВМ.411161.001Э3.
Схемы основных блоков осциллографов С1-131/1, С1-131/2 аналогичны С1-131.
Фотографии схем предоставил lakonas.
Лист 1 — А1 Преобразователь высоковольтный.
Лист 2 — А2.1 А2.2 Развёртка.
Лист 3 — А2.3 Развёртка.
Лист 4 — А3.1 Регистратор.
Лист 5 — А3.2 Регистратор.
Лист 6 — А4 Усилитель.
Лист 7 — А5 Коммутатор, А6 Делитель входной.
Варианты написания в сети Интернет:
С1-131, C1-131, S1-131, С1 131,
С1-131/1, C1-131/1, S1-131/1, С1 131/1,
С1-131/2, C1-131/2, S1-131/2, С1 131/2.
Формат PNG, 7 страниц
- ПОДРОБНЕЕ
Осциллограф С1-18 Техническое описание с электрической схемой (djvu 1,13 Мб)
- ПОДРОБНЕЕ
Техническое описание (характеристика, назначение и описание электрической схемы) осциллографа С1-92 — 33 страницы в формате DjVU
- ПОДРОБНЕЕ
Портативный осциллограф HPS-10. Инструкция по эксплуатации — формат PDF, 44 страницы
- ПОДРОБНЕЕ
Осциллограф ВМ556А — инструкция по эксплуатации, принципиальные схемы. Формат DjVU, 106 страниц
- ПОДРОБНЕЕ
Информация по работе и настройка осциллографа С1-65. Содержит 60 отсканированных страниц из официального мануала. Формат PDF
- ПОДРОБНЕЕ
Мультиметр осциллографический цифровой для радиолюбителей типа H3014 предназначен для электрорадиоизмерений в радиолюбительской практике и может быть использован:
- как осциллограф для наблюдения формы электрических сигналов
- как цифровой комбинированный прибор для измерения напряжения постоянного тока, величины постоянного тока, сопротивления постоянному току;
- как цифровой осциллографический прибор для измерения напряжения и интервала времени между двумя любыми точками электрического сигнала любой формы
Прибор может быть использован совместно с генератором радиолюбителя Л30 для снятия амплитудно-частотных характеристик различных радиотехнических устройств: усилителей,линий задержек, колебательных контуров, фильтров, для настройки генераторов, аналоговых и дискретных устройств.
Рабочие условия применения:
- температура о*фужающей среды от 10 до 35 °С;
- относительная влажность воздуха 80 % при температуре 25 °С;
- напряжение питающей сети (220+10) V
- частота питающей сети (50±0,5) Нz или (60±0,6) Нz
Технические данные
Прибор обеспечивает:
- исследование электрических сигналов с размахом сигнала в диапазоне от 0,03 до 300 V в полосе частот от 30 Hz до 20 MHz ;
- измерения параметров исследуемого сигнала в полосе частот от 100 Нz до 20 МНz с одновременным воспроизведением на экране электроннолучевой трубки (ЭЛТ) сигнала и цифрового значения измеряемой величины напряжения или интервала времени между двумя любыми точками на исследуемом сигнале с верхними пределами диапазонов измерений 1; 10; 100; 300 V и интервалов времени 10; 100мксек ; 1; 10мсек.
- Прибор обеспечивает измерение напряжения постоянного тока от 0,01 до 300У с верхними пределами диапазонов 1-300V
Формат DjVU, 70 страниц
- ПОДРОБНЕЕ
Описание и документация к осциллографу С1-91. Формат DjVU, 71 страница
- ПОДРОБНЕЕ
Полное ТО осциллографа «САГА», схема, печатная плата, расположение элементов.
В архиве два файла:
- Руководство по эксплуатации. Формат DjVU, 35 страниц.
- Принципиальная схема, формат PDF, 1 страница
- ПОДРОБНЕЕ
Осциллограф Hameg HM-303. 2-канальный. 35 МГц. Питание 100-240в 50 Гц, 36 Вт. Полное описание, схемы, расположение деталей на платах. Язык — английский. Формат — pdf.
- ПОДРОБНЕЕ
Осциллограф портативный (осциллоскоп) Fluke 123. 20 МГц , 1 МОм/12 пф, 2 канала. Вольтметр — до 1,25кВ. Экран 72х72 мм, разрешение 240х240 пикселей. Подсветка CCFL.Питание 10-21в , 5 Вт. Полное описание, принципы работы, схемы, расположение элементов на платах. Язык — английский. Формат — pdf.
- ПОДРОБНЕЕ
Документация к осциллографу С1-118, С1-118А
- Техническое описание и инструкция по эксплуатации 2.044.131-02 ТО — формат PDF, 43 страницы
- Альбом принципиальных схем — формат DjVU, 6 страниц
- Принципиальные схемы — формат JPEG, 6 страниц
- ПОДРОБНЕЕ
Документация от осциллографа С1-35, описание и инструкция по эксплуатации, включая принципиальную схему.
Формат DjVU, 71 страница
- ПОДРОБНЕЕ
Телевизионный осциллограф-монитор формы сигнала TR-1856/H013. Этот осцилл -МФС поставлялся в стойках телевизионного формирующего и
измеряющего комплексов из Венгрии. Прообразом был Тектроникс. МФС имеет цифровой блок выделения любой телевизионной строки, специфические для телевидения значения коэффициентов горизонтальной развёртки, специальные частотные фильтры в канале вертикального отклонения ( выделение сигналов яркости и цветности), подмешивание строба подсветки выделенной строки для яркостной отметки на экране подключаемого телевизионного
видеомонитора,входы для сигналов R,G,B и многое другое. Полоса — до 15 МГц. Полный комплект документации (97 стр.).
- ПОДРОБНЕЕ
Осциллограф-мультиметр С1-112: схемотехника и ремонт. Статья из журнала «Контрольно-измерительные приборы и системы».
Семейство сервисных осциллографов серии С1-137 разработано для специалистов по ремонту и обслуживанию радиоэлектронной аппаратуры, устройств автоматики, средств связи, а также для радиолюбителей.
Цены
Подробное описание
Наличие режима синхронизации ТВ-сигналом (раздельно по строкам и полю) обеспечивает стабильное отображение формы видео-сигналов с телевизора или видеомагнитофона. Выбор определенной модели осциллографа позволяет решать разнообразные измерительные задачи наиболее оптимальным образом.
Двухканальный осциллограф С1-137 с полосой пропускания 25 Мгц является базовой моделью этой серии и отличается компактной конструкцией, небольшой массой и простотой управления. Высокая чувствительность прибора (2 мВ/дел) позволяет производить обнаружение помех, шума, наложения и искажения на малых амплитудах исследуемого сигнала.
Модель С1-137/1 может быть использована в качестве базы для создания небольшой измерительной лаборатории радиомастера. Этот комбинированный прибор, объединяющий в одном корпусе двухканальный осциллограф и 3.5 разрядный цифровой мультиметр с индикацией показаний на ЖК-индикаторе обеспечивает независимые одновременные измерения.
Аналого-цифровой осциллограф С1-137/2 предназначен для исследования формы электрических сигналов, измерения их амплитудно-цифровых параметров и визуального наблюдения в реальном времени или после записи в цифровую память. При этом существенно увеличиваются возможности прибора в плане качественного отображения без мерцаний медленно изменяющихся процессов или редко повторяющихся сигналов, «режим самописца» позволят непрерывно регистрировать эти процессы. Предпусковая запись обеспечивает регистрацию процессов, предшествующих моменту синхронизации, а наличие интерфейса RS-232 передачу формы сигналов на персональную ЭВМ для автоматической распечатки.
В серии три осциллографа, отличающихся дополнительными функциями:
|
Прибор |
С1-137 |
С1-137/1 |
С1-137/2 |
|
|
Тип |
Аналоговый |
Аналоговый |
Аналого-цифровой |
|
|
Дополнительные |
Цифровой режим измерения |
— |
— |
♦ |
|
Мультиметр |
— |
♦ |
— |
Технические характеристики осциллографов серии С1-137
| Параметры | Значения | |||
|
С1-137 |
С1-137/1 |
С1-137/2 |
||
|
Параметры |
Количество каналов |
2 |
||
|
Режимы отображения |
Канал 1, канал 2 |
|||
|
Режимы отображения |
Суммирование сигналов каналов 1 и 2 |
|||
|
Режимы отображения |
Поочередная коммутация каналов 1 и 2 |
|||
|
Полоса пропускания |
25 МГц |
|||
|
Время нарастания |
14 нс |
|||
|
Коэффициенты отклонения |
2 мВ/дел … 5 В/дел |
|||
|
Погрешность |
± 4% |
|||
|
Входной импеданс |
1 МОм || 20 пФ |
|||
|
Максимальное |
Прибора |
100 В (эффективное значение) |
||
|
С делителем 1:10 |
300 В |
|||
|
Цифровая |
Частота дискретизации |
— |
1 МГц |
|
|
Число разрядов АЦП |
8 |
|||
|
Объем памяти на канал |
0.5 Кбайт |
|||
|
Предзапись |
50% |
|||
|
Горизонтальное |
Коэффициенты развертки |
200 нс/дел … 0.2 с/дел |
20 нс/дел… |
|
|
Погрешность |
±4%, ±5% (в режиме ×10) |
|||
|
Режимы развертки |
Авто, ждущий |
|||
|
Параметры |
Источники синхронизации |
Канал 1, канал 2, внешний, |
||
|
Внутренняя синхронизация |
10 Гц … 25 МГц |
|||
|
Внешняя синхронизация |
10 Гц …25 МГц |
|||
|
Режим X — Y |
Полоса пропускания |
1 МГц (3 дБ) |
||
|
Коэффициенты отклонения |
2 мВ/дел … 5 В/дел |
|||
|
Погрешность |
± 10% |
|||
|
Цифровой |
Измеряемый параметр |
|||
|
Напряжение |
Диапазон |
— |
2 мВ … 1000 В |
— |
|
Погрешность |
0.7% |
|||
|
Среднеквадратичное |
Диапазон |
2 мВ … 700 В |
||
|
Погрешность |
2.5% |
|||
|
Входное сопротивление |
1 МОм ±0.1% |
|||
|
Постоянный ток |
Диапазон |
0.02 мА … 2 А |
||
|
Погрешность |
0.4% |
|||
|
Сопротивление |
Диапазон |
1 Ом … 2 МОм |
||
|
Погрешность |
1.5% |
|||
|
Калибратор |
Форма сигнала |
Меандр |
||
|
Частота |
1 кГц |
|||
|
Амплитуда |
1 В |
|||
|
Общие |
Экран |
60 × 80 мм (8 × 10 дел) |
||
|
Ускоряющее напряжение |
8 кВ |
|||
|
Диапазон рабочих температур |
5 … 40 °С |
|||
|
Питание |
127/220 В ±10%, 50 Гц |
|||
|
Потребляемая мощность |
40 В·А |
|||
|
Габаритные размеры |
375×270×130 мм |
375×270×160 мм |
375×270×130 мм |
|
|
Масса |
5 кг |
5.3 кг |
5.5 кг |
Основные параметры осциллографа
| Параметр | Значение |
|---|---|
| Тип | аналоговый |
| Исполнение | настольный |
| Число каналов | 2 |
| Полоса пропускания, МГц | 25 |
Основные параметры мультиметра
| Параметр | Значение |
|---|---|
| Тип индикации | цифровой |
| Выбор пределов измерений | автоматический |
| Измеряемые параметры |
|
Варианты написания:
С1137/1, C1137/1, С1 137/1, C1 137/1, С1-137/1 C1-137/1, С1-137/1 C1-137/1
