Облицовка фасада — важный этап, который влияет не только на облик строения, но и на его долговечность и энергоэффективность. Фасадные панели — популярная отделка для дома из ПВХ, композита и других материалов. Такая отделка может быть любых цветов, имитировать натуральные материалы или изготавливаться из металла, клинкера, фиброцемента, стекла. При этом панели прочны, надёжны, легки, а монтировать их проще, чем большинство натуральных материалов. В статье разберём, как монтировать фасадные панели своими руками.
Монтаж фасадных панелей: необходимые инструменты
Перед началом работ важно подготовить все необходимые инструменты и материалы. Вид отделки влияет на набор оборудования, но для наиболее распространённых виниловых, фиброцементных или металлических вариантов с утеплителем комплект достаточно стандартен.
- Для замеров и разметки используют рулетку, бечёвку, уровень. Вертикальные элементы конструкции можно проверять шнуркой или отвесом. Для горизонтальных и вертикальных линий применяют линейки с пузырьковым уровнем. Использование лазерного нивелира упростит, ускорит работу, но сам прибор может быть достаточно дорогим. Разметку наносят мелом, строительными маркерами или карандашами, если материал стены позволяет. Возможна отбивка линий малярным шнуром — нить с красящим веществом, которую натягивают между отметками, затем, оттянув, словно тетиву, отпускают, и при ударе тонер со шнура остаётся на стене.
- Для резки деревянных, металлических и полимерных материалов при монтаже фасадных панелей применяют ножовку по металлу или дереву, ножницы по металлу, угловую шлифовальную машину (болгарку) с подходящими дисками, электролобзик.
- Для фиксации элементов конструкции может быть достаточно молотка с отвёрткой, но для удобства и повышения скорости работы для закручивания саморезов лучше использовать шуруповёрт. При работе с бетонными несущими конструкциями для сверления отверстий необходим перфоратор, для других материалов достаточно электродрели. Также для некоторых видов материалов может облегчить работу специальный инструмент для перфорации — пуансон. Вместо него можно использовать пробойник.
- Для проведения работ нужны стремянка или строительные леса, если предстоит монтаж на высоте. Безопасность при работе с инструментами и материалами обеспечивают спецодежда, защитные очки, перчатки.
Кроме инструментов и оборудования нужен крепёж (саморезы, дюбели), а также материалы, необходимые для конструкции, в том числе доборные элементы (стартовый профиль, J-планка, наружные углы, околооконные планки).
Монтаж фасадных панелей своими руками: выбор обрешётки
Фасадные панели — финишная отделка для устройства вентфасадов, поэтому между ними и стеной есть вентзазор. Обрешётка — основа для фиксации отделки. От выбора материала и качества работ зависят срок службы и качество обшивки фасада.
Существует три вида обрешётки:
- Деревянная. Универсальный и доступный вариант, обычно из бруса 50×50 мм или строганой доски 100×40 мм. Конструкцию из дерева легко смонтировать самостоятельно под любые варианты отделки и несущих конструкций. При этом подготовка к работам — долгий трудоёмкий процесс. Нужно обработать древесину пропитками, защищающими от гниения, вредителей, пламени. Но при любой обработке дерево остаётся уязвимым к огню.
- Металлическая. Подходит для любых типов зданий, обеспечивает высокую прочность и долгий срок службы. Обычно изготавливают из оцинкованного металлического профиля под гипсокартон 60х27 мм. Рекомендуемая толщина профиля — от 0,5 мм и выше. Не горит, но требует защиты от влаги, чтобы избежать коррозии. Однако применять для обрешётки нужно только профили, предназначенные для наружных работ, с достаточным цинкованием. Также трудности при монтаже может доставить использование специальных инструментов для резки, которые не всегда есть в доступе.
- Полимерная. Этот вид разработан специально для фасадных панелей, поэтому требует намного меньше усилий для подгонки размеров. Наличие необходимых отверстий упрощает монтаж, снижает количество ошибок. Полимерная основа устойчива к коррозии и грибку. Но материал не всегда доступен, а также дороже других вариантов.
Обрешётку обычно монтируют вертикально. В некоторых инструкциях указана необходимость установки горизонтальных перемычек, но они перекрывают просвет вентиляционного канала, препятствуя циркуляции воздуха. Кроме того, они требуют дополнительного расхода материала, увеличивая стоимость обрешётки. Если необходимо проложить слой утеплителя, нужна контробрешётка. Полимерный вид разработан с учётом подобных работ, дополнительные конструкции ему не нужны.
Также выбор типа обрешётки зависит от бюджета, особенностей строения, климатических условий региона. Металлическая лучше противостоит влаге и перепадам температур, поэтому её выбирают для влажных, холодных регионов.
Инструкция по установке фасадных панелей своими руками: подготовка стен
Монтаж фасадных панелей можно проводить на строящийся или готовый дом, отдельно на цоколь.
Перед началом установки фасадных панелей своими руками необходимо подготовить стены здания:

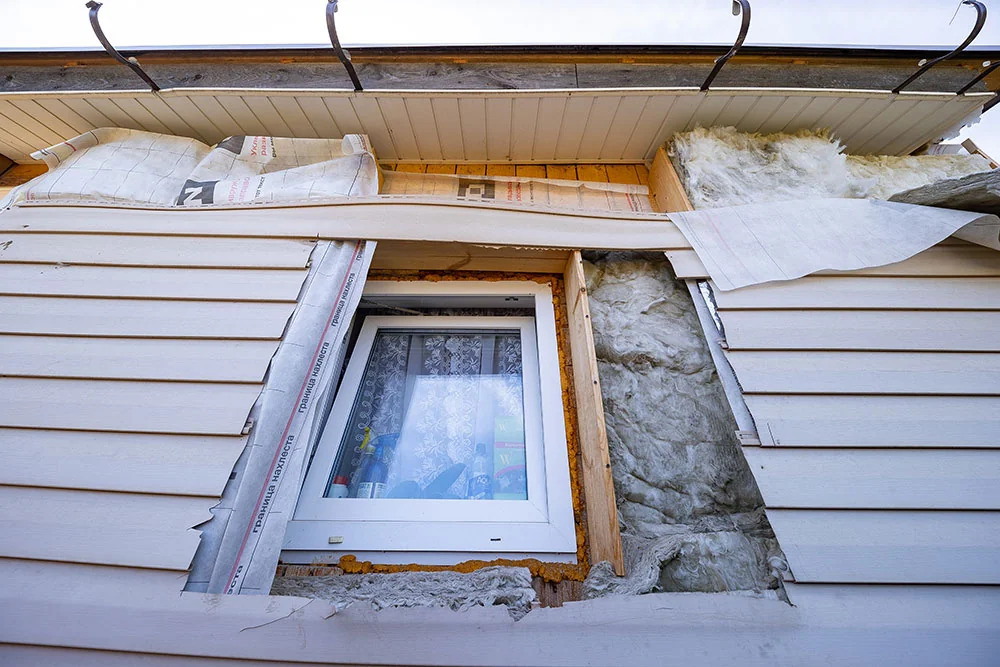

Демонтаж старых конструкций
- Очистка поверхности. Удалите старую облицовку, пыль, грязь, а также демонтируйте любые декоративные элементы или оборудование. При необходимости устраните выступающие элементы на стенах, которые могут помешать работам. Тщательно выравнивать поверхность не нужно, неровности будут нивелированы во время установки обрешётки.
- Ремонт стен. Если на стенах имеются трещины или другие дефекты, их следует устранить до начала следующего этапа. Нужно тщательно проверить несущие конструкции на наличие плесени, металлические элементы — на следы ржавчины. Если стены деревянные, их нужно обработать специальными пропитками.
Монтаж обрешётки
После подготовки несущих поверхностей можно приступать к монтажу обрешётки. Работать нужно очень точно, тщательно проверяя горизонтальное и вертикальное положение элементов. На этом этапе можно сгладить неровности несущей поверхности, варьируя расстояние между планками и стеной.
Сама инструкция состоит из нескольких простых шагов:
- Разметка. Рулеткой, уровнем, шнуркой или электронным оборудованием выполните разметку мест крепления. Расстояние между вертикальными планками должно быть одинаковым, от 30 до 40 см. Первую горизонтальную планку располагают в 5 см от уровня земли, остальные устанавливают с шагом 40–60 см.
- Монтаж горизонтальных элементов (только при монтаже минеральных утеплителей). Начните с установки горизонтальных профилей в нижней части стены. Первый профиль монтируют точно по уровню, так как от него зависит ровность всей конструкции. Между нижним краем конструкции и землёй нужно оставить пространство, которое обеспечит вентиляцию.
- Вертикальные элементы крепят с шагом, единым для всей поверхности стен. Обычно это шаг в 30–40 см. По углам здания нужно будет устанавливать дополнительные усиливающие профили.

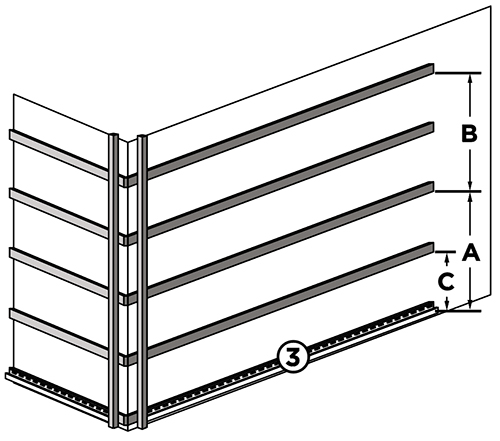

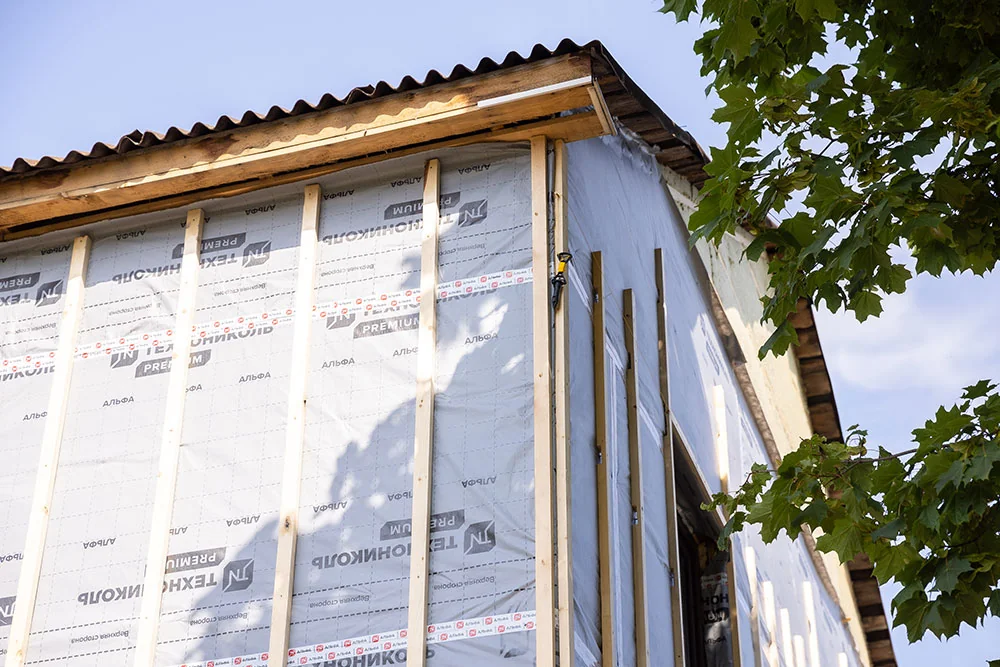

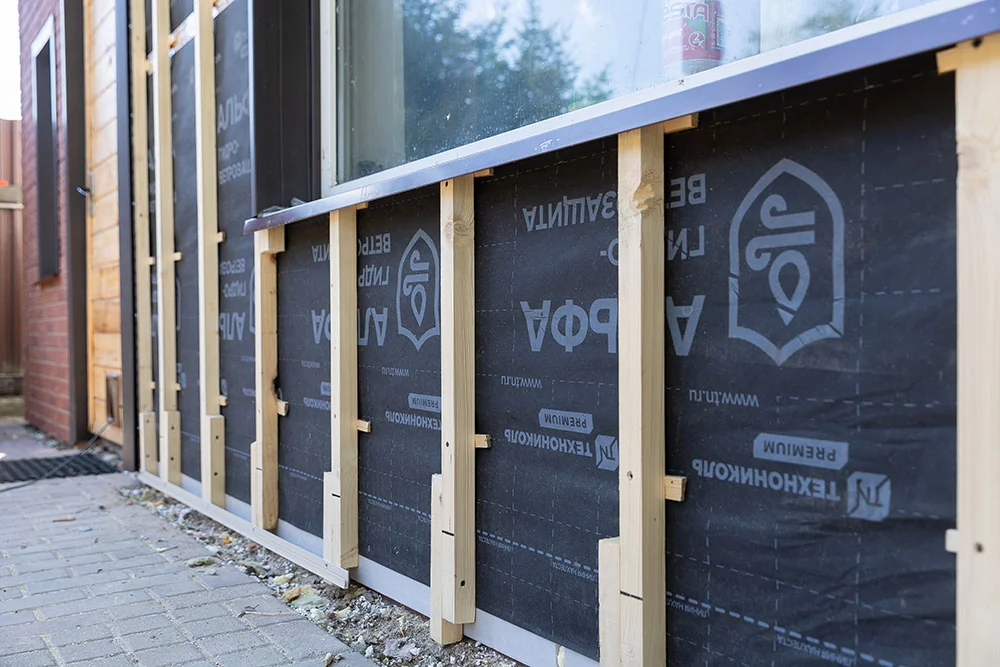

Горизонтальная обрешетка под монтаж фасадных панелей

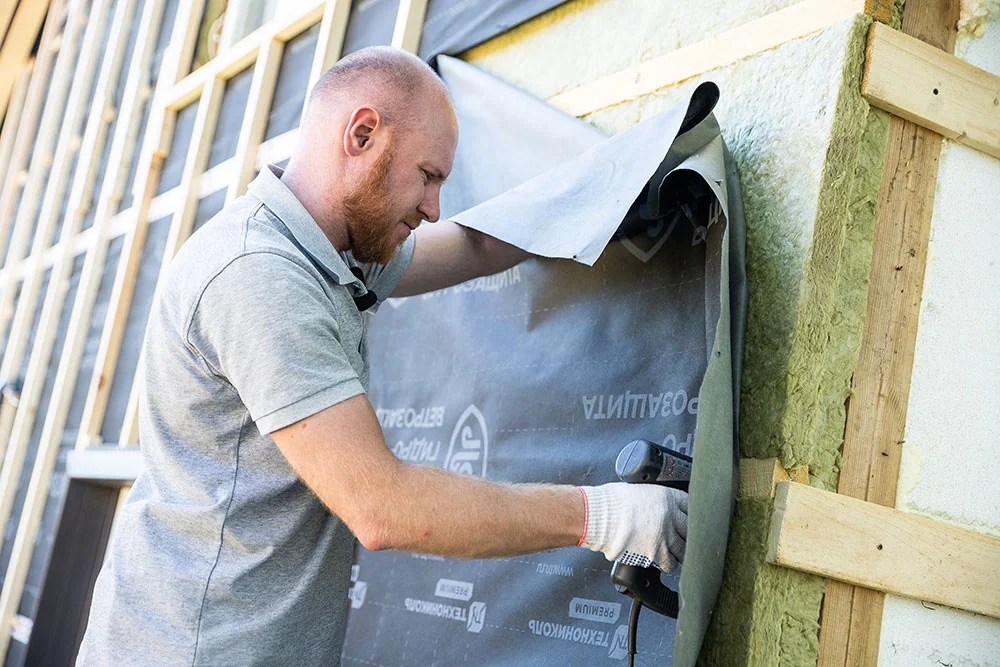

Вертикальная обрешетка под монтаж минераловатного утеплителя
Деревянные планки на стене из дерева фиксируют гвоздями или саморезами, элементы из металла или полимеров — только саморезами. Для несущих конструкций из бетона, кирпича, блоков нужны дюбели.

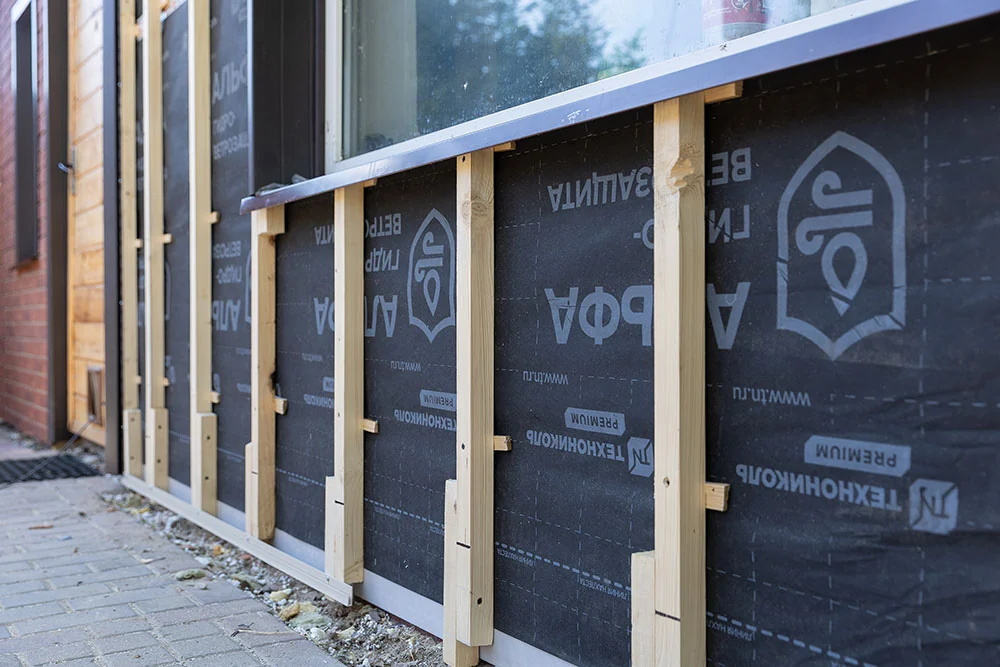

Крепление обрешетки к деревянному основанию

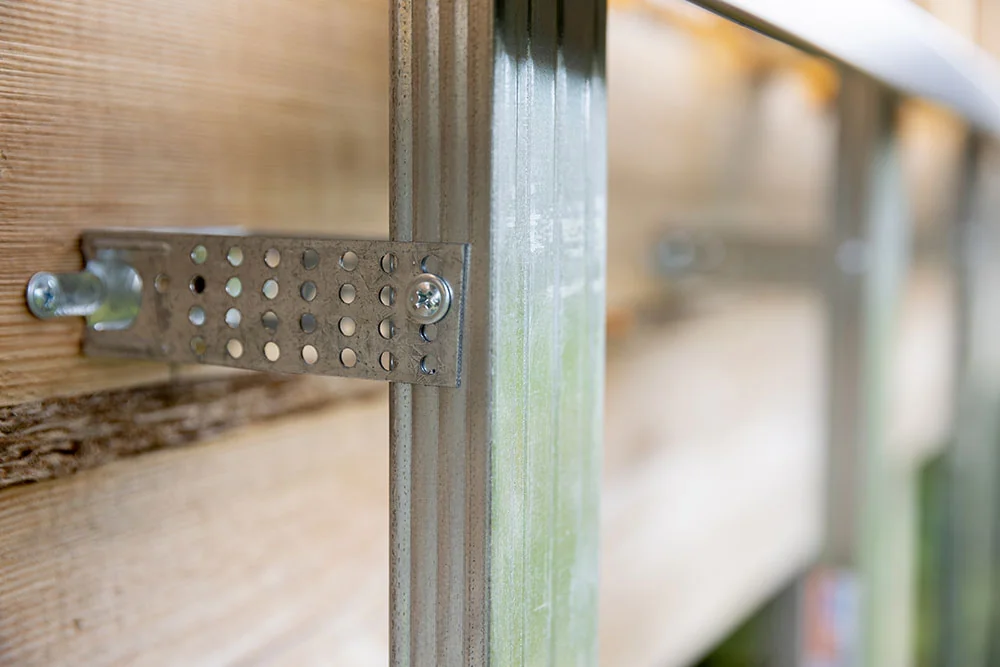

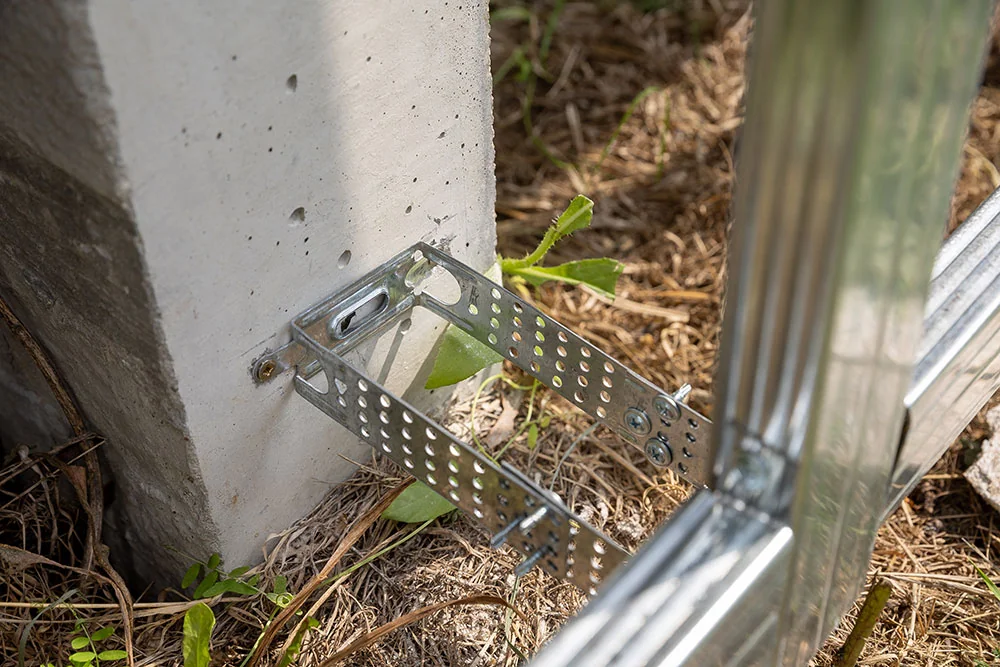

Крепление обрешетки к бетонному основанию

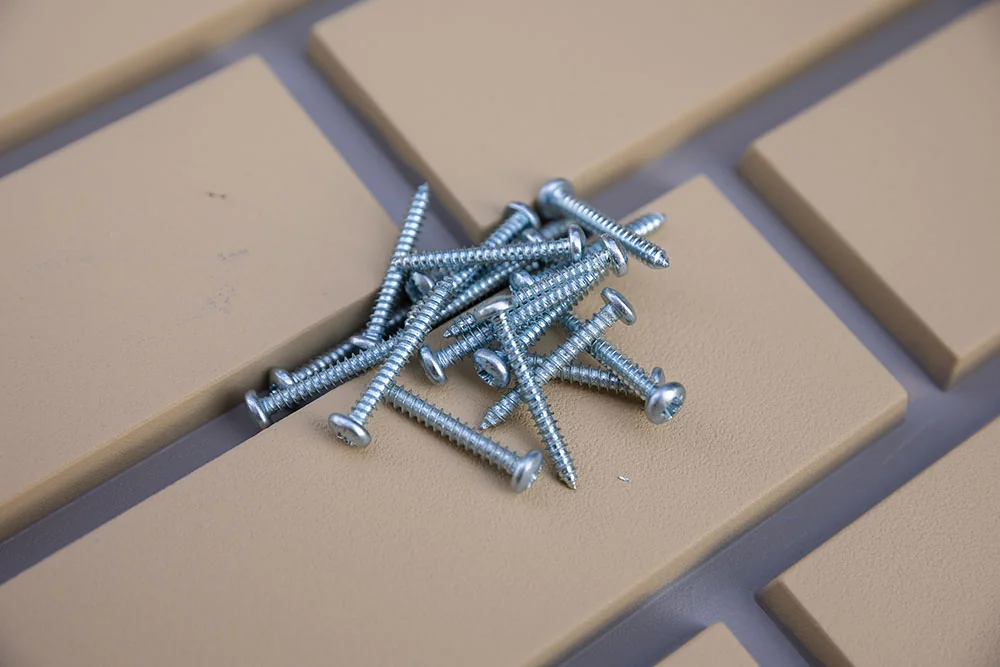

Для крепления фасадных панелей ТЕХНОНИКОЛЬ использую только оцинкованные саморезы с полукруглой шляпкой диаметром не более 8 мм.
Монтаж угловых элементов и стартового профиля
Угловые элементы и стартовый профиль обеспечивают плотное прилегание облицовки к углам здания. Необходимо точно соблюдать разметку, расположение профилей по горизонтали и вертикали:

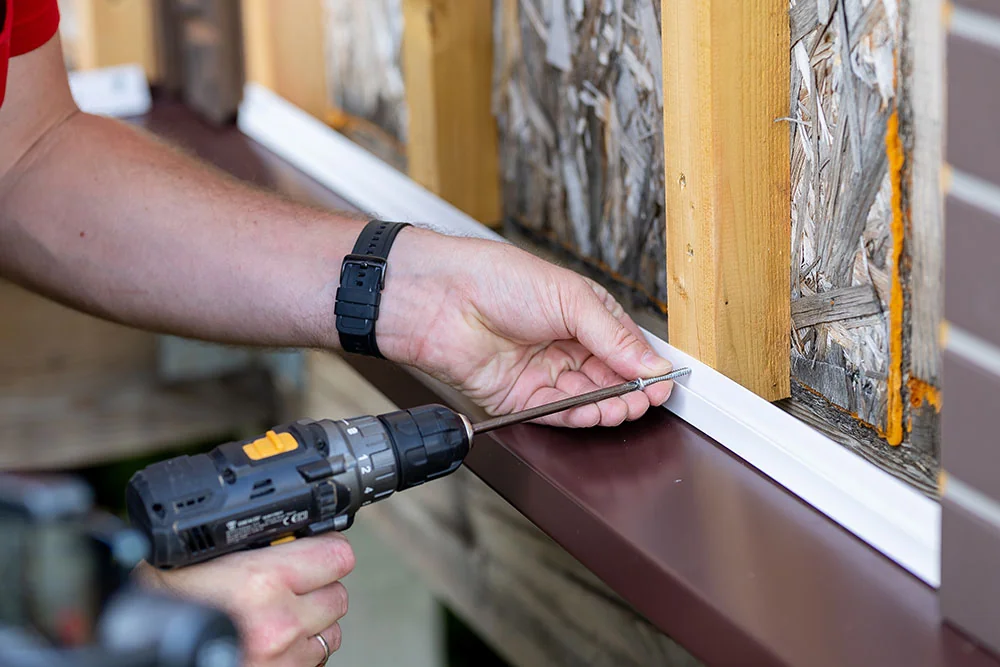

- Установка стартового профиля. Элемент крепится на нижней части стены по периметру здания с отступом от земли, чтобы воздух поступал в вентиляционный канал. Отступ должен быть не менее 20 мм, но важно учитывать морозное пучение и при необходимости увеличивать зазор. Профиль служит основанием для первой линии отделочного материала и монтируется по уровню строго горизонтально, а от него выравнивается весь фасад. Крепление осуществляют саморезами с интервалом в 40 см. Стартовый профиль можно заменить J-планкой, особенно при неровном ландшафте. При стыковке нескольких одинаковых профилей по длине соединение выполняют частично подрезав один элемент и вставив его в другой. Между замковыми планками стыкуемых элементов оставляют зазор 10 мм.
- Установка углов. Угловые элементы устанавливают на внешних и внутренних углах здания по уровню, так же монтируют околооконные планки. На внутренних углах можно установить два J-профиля задней частью друг к другу. Профили монтируют, чтобы угол стыковался с пазом базовой секции, закрывая место соединения плоскостей. Все фрагменты необходимо крепить, не мешая их свободному движению при температурных расширениях, но создавая надёжную фиксацию.
Как установить фасадные панели: подробная инструкция
Заключительный шаг — установка фасадных панелей своими руками. Нужно следить за местами соединений профилей: если швы видны, значит, установка проходит с ошибками. На краях оставляют зазоры для компенсации расширения, не до упора заводя панели в приемные желоба доборных элементов. При стыковке рядовых панелей подобные меры не нужны. Также лучше обойтись без дополнительных отверстий в материале, лучше пользоваться заводскими пазами. Саморезы вкручивают точно в середину перфорации строго перпендикулярно, чтобы не допустить деформации при тепловом расширении.

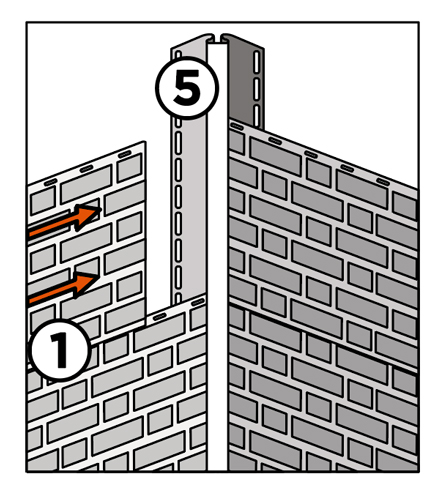

- Монтаж первого элемента. Обшивка дома фасадными панелями начинается с одного из углов здания. В зависимости от коллекции и бренда работа может вестись слева направо или наоборот. Обязательно устанавливать панели последовательно — снизу вверх, так как именно таким образом работают замки на них. Первый элемент отделки устанавливают на стартовый профиль или J-профиль и вставляются в приемный паз наружного угла, оставляя зазор 5-10 мм между краем панели и дном приемного паза. Со стороны стыка у неё срезают выступающие части, затем фиксируют.

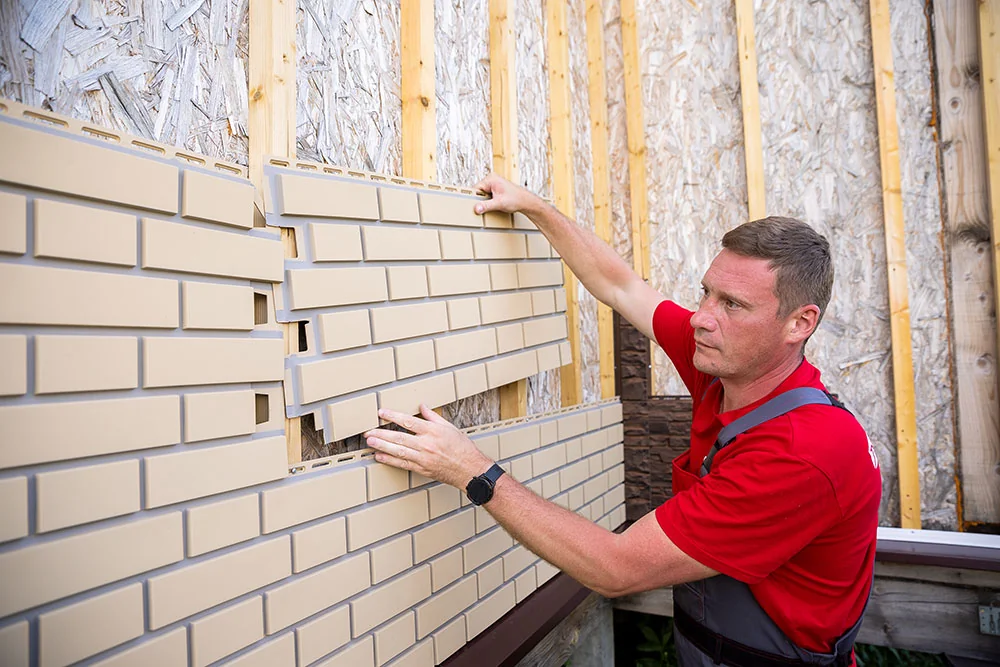

- Установка остальных элементов. Каждый следующий фрагмент устанавливается в замок предыдущего, закрепляясь на обрешётке. Важна последовательность монтажа, чтобы избежать перекосов или зазоров, поддерживать ровное положение всей конструкции. Второй ряд монтируют, сдвинув в сторону на половину панели. Шахматный порядок повышает надёжность, добавляет естественности покрытию. Если стена длиннее 8 метров, рекомендуется смонтировать компенсационный шов для нейтрализации температурного расширения материала. Для этого установите специальный универсальный профиль или два J-профиля.
- Завершение установки. Верхний ряд при отделке фасадными панелями фиксируется при помощи J-профиля, который устанавливают до монтажа последнего ряда для удерживания верхнего обрезанного края панелей.

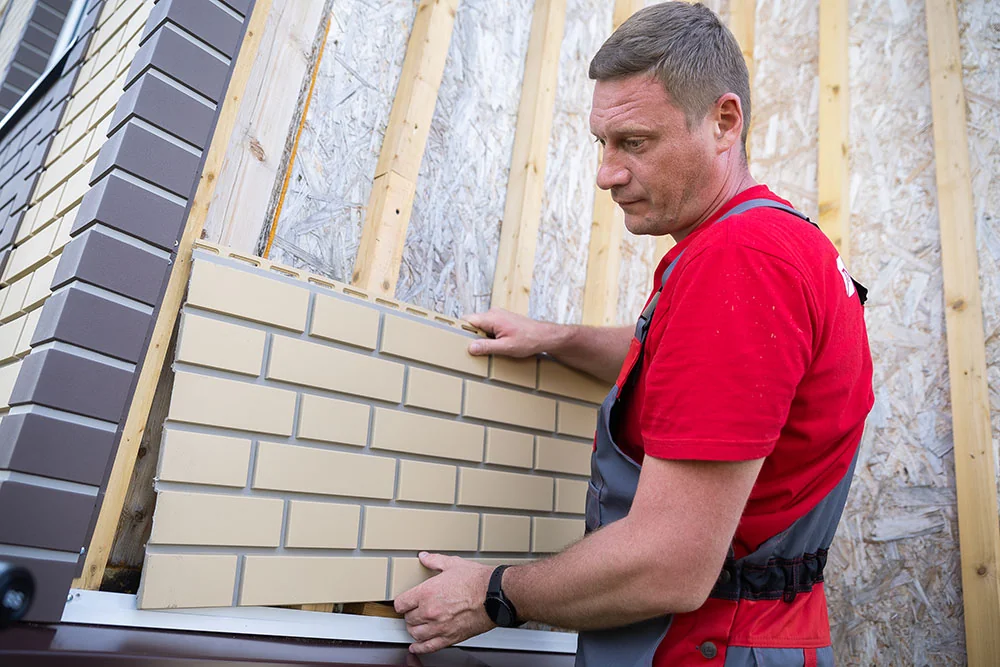

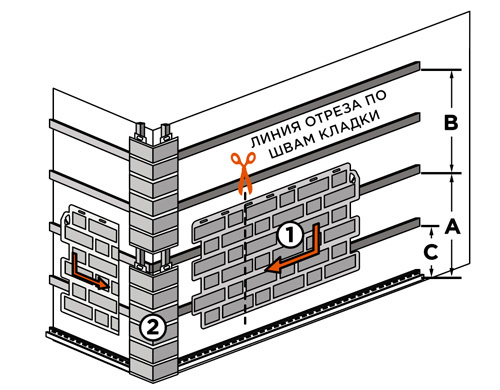

Монтаж первой панели начинается с угла

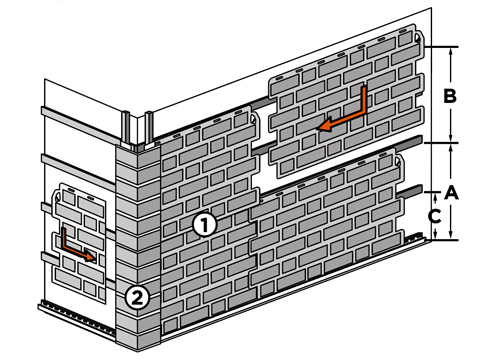

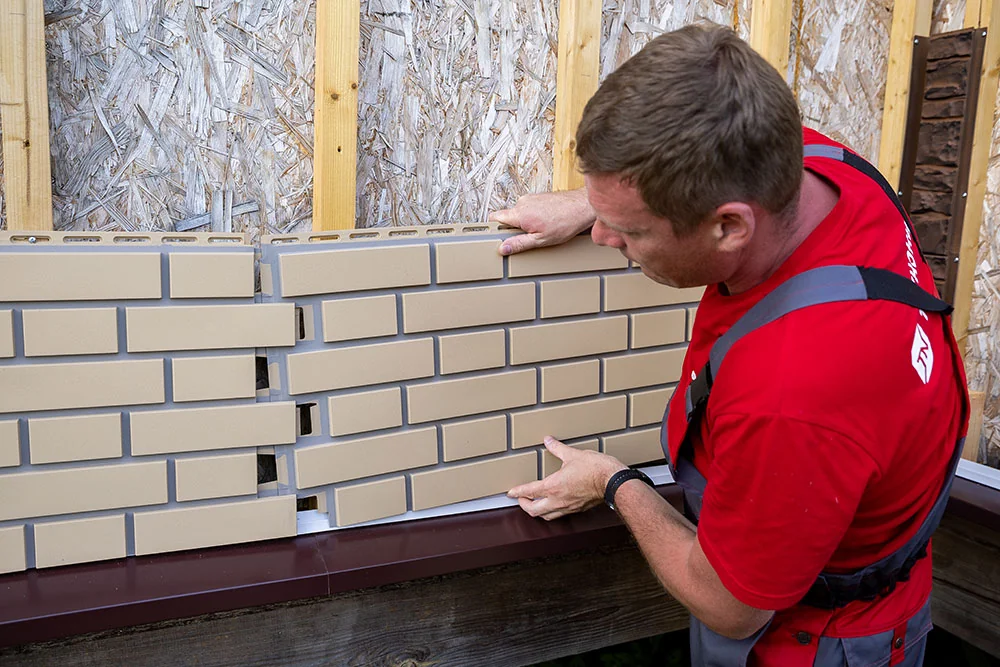

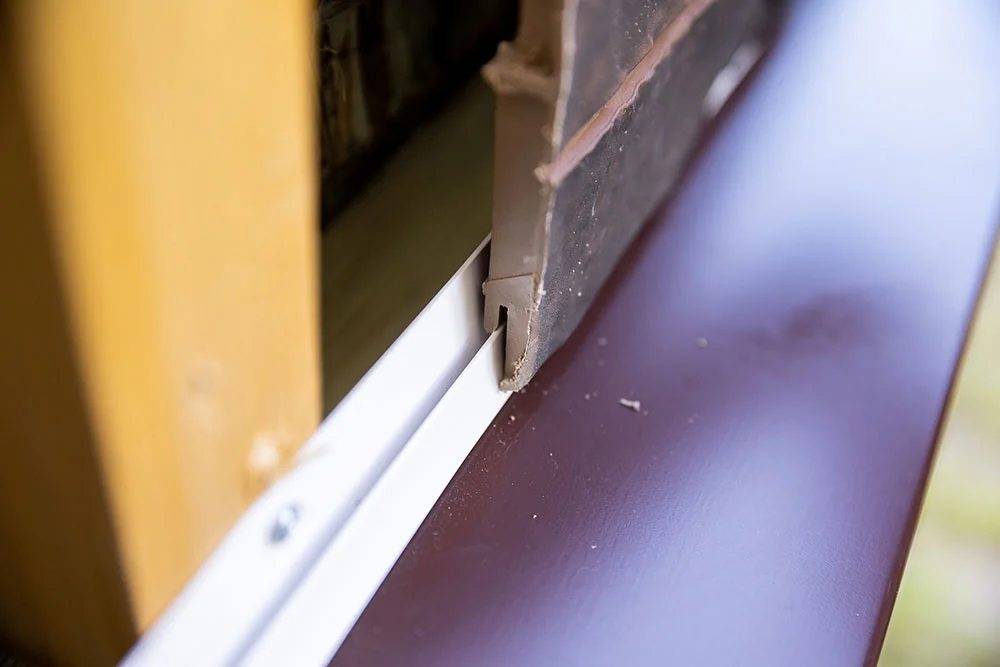

Фиксирование панели в стартовый профиль

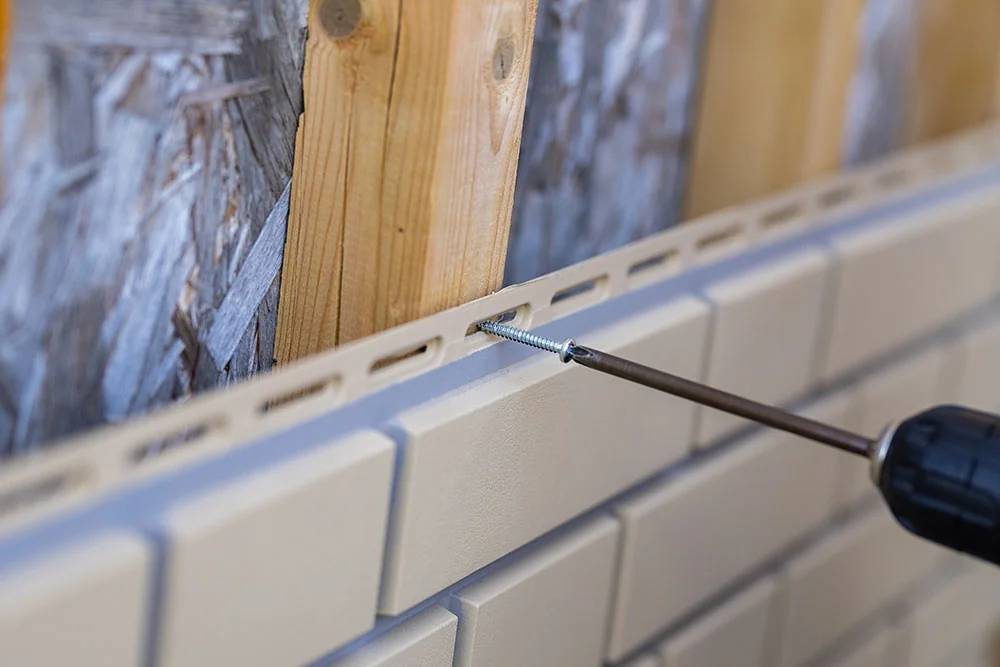

Крепление панелей саморезами

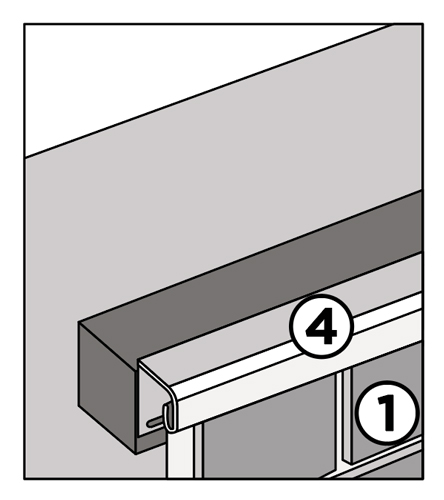

Установленный J-профиль под карнизом окна
С процессом монтажа фасадных панелей ТЕХНОНИКОЛЬ можно ознакомиться в формате видео-инструкции. В коротком наглядном видео специалист направления «Пластики» Андрей Голованов показывает, как устанавливать профили, фасадные панели и другие элементы системы.
Следуя пошаговой инструкции, вы поймёте, как обшить дом фасадными панелями своими руками, придав зданию привлекательный вид. Качественная работа обеспечит долговечность отделки фасада, поэтому не стоит экономить или пренебрегать соблюдением всех этапов работы.
Общие положения
-
ИСПОЛЬЗУЙТЕ СООТВЕТСТВУЮЩИЕ САМОРЕЗЫ С ПРЕСС-ШАЙБОЙ
Для монтажа фасадных панелей и доборных элементов к ним используются оцинкованные саморезы с пресс-шайбой. Длина саморезов не менее 35 мм. Диаметр ножки для крепежных элементов не должен превышать 3 мм, диаметр шляпки — 9 мм. Запрещается использовать для монтажа саморезы-потаи.
-
ОСУЩЕСТВЛЯЙТЕ МОНТАЖ НА ГОРИЗОНТАЛЬНУЮ ОБРЕШЕТКУ
Монтаж фасадных панелей осуществляется на деревянную горизонтальную обрешетку из брусков камерной сушки влажностью не более 12%, обработанных огне- и био- защитными составами, либо на обрешетку из оцинкованного металлического профиля. Рекомендуемое сечение реек деревянной обрешетки — 40х40 мм, металлической — 60х27 мм.
-
ПРАВИЛЬНО КРЕПИТЕ ФАСАДНЫЕ ПАНЕЛИ И ДОБОРНЫЕ ЭЛЕМЕНТЫ
Фасадная панель и доборные элементы к ней крепятся метизами через перфорационные отверстия. Крепежные элементы устанавливаются строго перпендикулярно относительно панели в центр перфорационного отверстия. Наклоны и загибы крепежей не допускаются. Необходимо оставлять расстояние 1-1,5 мм между шляпкой крепежного элемента и монтируемой панелью, допуская ее перемещение при колебании температур (рис. 1).
рис.1

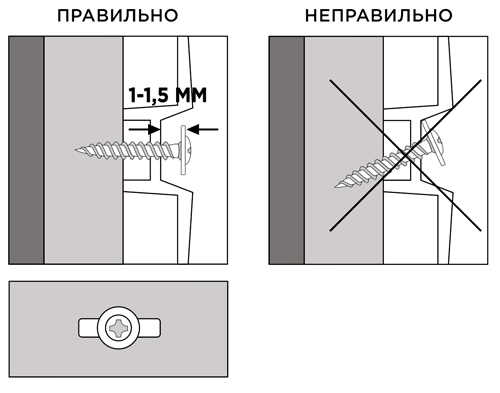

ПРАВИЛЬНАЯ УСТАНОВКА КРЕПЕЖНОГО ЭЛЕМЕНТА
На одну панель необходимо установить минимум пять крепёжных элементов.
Важно! Категорически запрещено крепление панелей к обрешетке вне специально предназначенных для этого отверстий, а также любыми иными способами, исключающими свободное движение при тепловом расширении.
-
УЧИТЫВАЙТЕ ТЕМПЕРАТУРНЫЕ КОЛЕБАНИЯ
Фасадные панели и доборные элементы к ним меняют линейные размеры при изменении температуры. В связи с этим необходимо оставлять расстояние между вертикальными доборными элементами и торцами панелей 5-10 мм, а между панелями — 1-1,5 мм и 2-3 мм соответственно. При отделке стены дома, длина которой превышает 6м, рекомендуется устраивать температурный шов, образованный двумя J-профилями (составив из них Н-профиль).
Важно! Появление при низких температурах незначительных видимых зазоров между панелями не является производственным браком и относится к физическим свойствам материала.
-

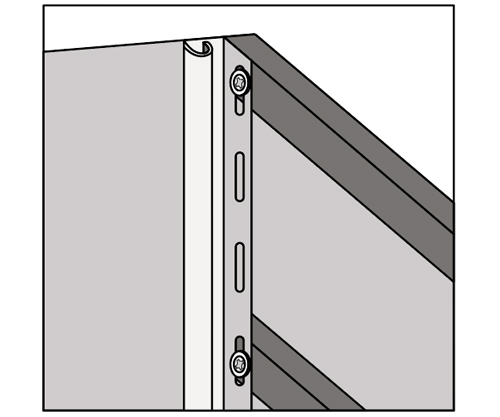

УСТАНОВКА ВЕРТИКАЛЬНЫХ ДОБОРНЫХ ЭЛЕМЕНТОВ
Вертикально расположенные доборные элементы крепятся следующим образом: крепежный элемент устанавливается в верхнее монтажное отверстие в верхний угол, для всех остальных перфорационных отверстий — в центр (рис. 2).
рис.2

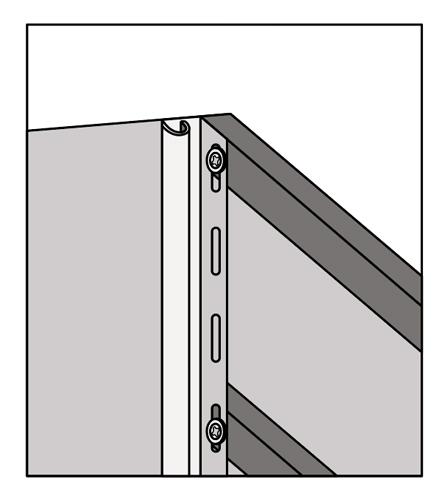

УСТАНОВКА ВЕРТИКАЛЬНЫХ ДОБОРНЫХ ЭЛЕМЕНТОВ
Расстояние между крепежными элементами при установке доборных элементов не должно превышать 250 мм.
-
ПОДГОТАВЛИВАЙТЕ ПАНЕЛИ В ТЕПЛОМ ПОМЕЩЕНИИ
При выполнении монтажных работ в холодное время года разрез панелей в требуемый размер необходимо осуществлять в тёплом помещении, предварительно выдержав в нём панели не менее 12 часов. Не рекомендуется устанавливать фасадные панели при температуре ниже О 0С.
-
СОБЛЮДАЙТЕ ПРАВИЛЬНЫЙ ПОРЯДОК МОНТАЖА ПАНЕЛЕЙ
Установку панелей на стены здания производите горизонтально, работая слева направо, снизу вверх.
-
КРЕПЛЕНИЕ ДОПОЛНИТЕЛЬНЫХ ЭЛЕМЕНТОВ
Крепление дополнительных элементов (ставни, козырек и т.п.) поверх смонтированных панелей должно осуществляться к обрешетке через специально просверленные отверстия, аналогичные перфорационным отверстиям для крепежа.
-
ПОРУЧАЙТЕ РАБОТУ КВАЛИФИЦИРОВАННЫМ СПЕЦИАЛИСТАМ
Монтаж должен осуществляется специалистами, имеющими необходимую квалификацию для выполнения подобных работ.
рис.3

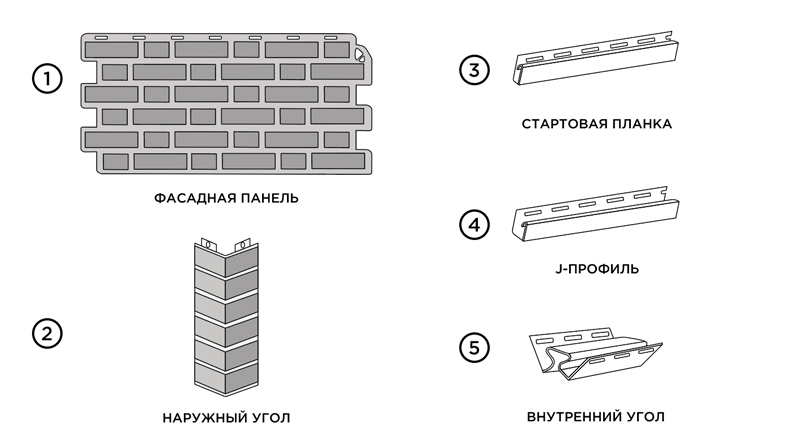

ПРОДУКЦИЯ ДЛЯ МОНТАЖА
Последовательность монтажа фасадных панелей Fineber
Установка обрешетки
Рейки обрешетки устанавливаются вокруг дверей, окон, на всех углах, по низу и по верху зоны установки панелей. Соблюдайте расстояние А между нижней и второй снизу направляющей, и расстояние В — между остальными направляющими, размеры указаны в таблице.
Для придания панелям большей жесткости рекомендуется монтировать дополнительную горизонтальную рейку посередине между основными рейками обрешетки. Для фасадных панелей коллекций Кирпич Клинкерный 3D и KLINKER дополнительную горизонтальную рейку необходимо смонтировать на уровне центрального горизонтального ребра жесткости.
Важно! Основные и дополнительные рейки должны обеспечивать строго ровную поверхность в одной плоскости. Для монтажа наружных углов устанавливаются вертикальные рейки обрешетки вровень с внешними углами строения (рис.1).
рис.1
УСТАНОВКА РЕЕК ДЛЯ МОНТАЖА
В случае наличия на объекте внешнего утепления, горизонтальная обрешетка устанавливается поверх вертикальной. Вертикальная обрешетка устанавливается для создания необходимого вентзазора, шаг установки — не более 400 мм. Рекомендуется использовать одинаковый материал для создания вертикальной и горизонтальный обрешетки.
Установка стартовой планки
Устанавливается строго горизонтально. Линии крепления стартовой планки должны совпадать на всех углах здания. Нижний край стартовой планки должен совпадать с нижним краем первой рейки обрешетки. Придерживайтесь п. 5 Общих положений при монтаже элемента (рис. 1).
При неровной линии фундамента фасадные панели нижнего ряда обрезаются снизу. В этом случае вместо стартовой планки устанавливается J-профиль, в который вставляется нижний обрезанный край панели.
Установка наружного угла
При креплении первого наружного угла установите его на стартовую планку и закрутите саморезы в центр верхних перфорационных отверстий по обе стороны. Снизу угол должен быть зафиксирован в стартовой планке, а сверху закреплен саморезами. Следующий угол соедините с предыдущим и закрепите тем же способом. Обеспечьте необходимую свободу перемещения наружного угла при тепловом расширении (рис. 2).
рис.2
Установка наружного угла
Для фасадных панелей коллекций КАМЕНЬ ДИКИЙ, КАМЕНЬ ПРИРОДНЫЙ, КИРПИЧ КЛИНКЕРНЫЙ 3D, КИРПИЧ KLINKER и СКАЛА первый наружный угол закрепите на вертикальной обрешетке саморезами в верхние перфорационные отверстия таким образом, чтобы угол висел на крепежных элементах. Нижний край угла должен на 5 мм отстоять от стартовой планки.
Следующий угол соедините с предыдущим и закрепите по центру перфорационных отверстий. Для коллекции ДОЛОМИТ в качестве стартового элемента для крепления первого (нижнего) наружного угла используется верхняя часть, отрезанная от другого наружного угла. Наружный угол устанавливается в стартовый элемент и закрепляется сверху через монтажные отверстия.
Следующий угол соединяется с предыдущим и закрепляется по центру перфорационных отверстий. Для панелей коллекций БЛОК, СКОЛ и КИРПИЧ БАВАРСКИЙ сначала устанавливаются крепежные элементы угла, их крепят к обрешетке саморезами. Стартовый элемент для наружного угла не требуется.
Крепежный элемент должен на 5 мм отстоять от стартовой планки. Наружные углы надеваются на крепежные элементы путем защелкивания после установки панелей.
Установка J-профиля
Для обрамления оконных и дверных проемов рекомендуется использовать J-профиль. Также J-профиль используется в качестве финишного элемента (рис. 5, 6).
рис.5
Установка J-профиля
рис.6
Установка J-профиля
Допустимо использование наружных углов для обрамления оконных и дверных проемов. Придерживайтесь п. 5 Общих положений при монтаже элемента.
Установка внутреннего угла.
Внутренний угол предназначен для монтажа фасадных панелей на стыке перпендикулярно стоящих стен. Монтируется к обрешетке через перфорационные отверстия (рис. 4).
рис.4
Установка внутреннего угла
Придерживайтесь п. 5 Общих положений при монтаже элемента.
Установка фасадных панелей
Фасадные панели соединяются со стартовой планкой и между собой при помощи замков, расположенных на тыльной стороне панели. Для монтажа первой и последней панели в ряду необходимо подрезать их под прямым углом. Рекомендуется собрать панели в ряду, не закрепляя их, чтобы наметить линии отреза. Последняя панель в ряду не должна быть короче 30 см. Для сокращения расходного материала необходимо отрезанную часть панели использовать в качестве концевой или начальной в другом ряду (рис. 2).
рис.2
Установка фасадных панелей
Левый край панели, который входит под наружный угол, должен быть обрезан под прямым углом. При установке нижний край панели вставляется в стартовую полосу. Панель придвигается к угловому элементу, при этом оставляется необходимый тепловой зазор (см. п. 4 Общих положений) (рис. 2).
рис.3
Установка фасадных панелей
Следующая панель вставляется в стартовую планку рядом с первой панелью и соединяется с ней по горизонтали, путем задвигания до упора в пазы первой панели (рис. 3).
рис.4
Установка фасадных панелей
На внутренних углах дома фасадные панели заводятся в пазы доборного элемента — внутреннего угла (рис. 4).
Параметры обрешетки для монтажа фасадных панелей
| № | Название коллекции | Размер «А» (мм) | Размер «В» (мм) |
|---|---|---|---|
| 1 | ДОЛОМИТ | 430 | 450 |
| 2 | КИРПИЧ КЛИНКЕРНЫЙ 3D, KLINKER | 420 | 440 |
| 3 | КАМЕНЬ КРУПНЫЙ | 403 | 423 |
| 4 | КАМЕНЬ ДИКИЙ | 419 | 439 |
| 5 | КАМЕНЬ ПРИРОДНЫЙ | 400 | 420 |
| 6 | СКАЛА | 415 | 435 |
| 7 | OPТIMAL SIZE (СКОЛ, КИРПИЧ БАВАРСКИЙ, ТУФ БЛОК) | 550 | 570 |
видео1
Все что нужно знать о монтаже фасадных панелей
Инструкция по монтажу фасадных панелей
1. ОБЩИЕ ДАННЫЕ
Инструкция описывает технологию монтажа фасадных панелей Döcke. С подробным описанием и характеристиками этого материала можно ознакомиться на сайте www.docke.ru.
Устройство внешних стен, вентиляции и утепления фасада выполняется на основании конструкторских и теплотехнических расчётов и нормативных документов, действующих для региона строительства.
Монтаж фасадных панелей Döcke осуществляется с использованием обрешетки, создающей вентиляционный канал между фасадными панелями и конструктивом здания. Обрешетка может быть выполнена как из деревянных элементов, так и металлических профилей. В случае использования в качестве обрешетки металлических профилей следует убедиться, что они предназначены для фасадных работ.
Монтаж фасадных панелей Döcke производится при температуре не ниже -10 °С. Рекомендуемая температура монтажа – не ниже 0 °С.
Внимательно изучите настоящую инструкцию по монтажу и ознакомьтесь с гарантийными обязательствами производителя.
1.1 НАЗНАЧЕНИЕ МАТЕРИАЛА.
Фасадные панели Döcke – стеновой наружный отделочный материал, предназначенный для защиты фасада здания и цоколя от воздействия климатических и экологических факторов, придания ему аккуратного и законченного вида. Фасадные панели Döcke изготавливаются из полимеров методом литья под давлением.
1.2 ПРАВИЛА ХРАНЕНИЯ.
Транспортировка изделий должна осуществляться на автомобилях с крытыми или тентованными кузовами, длиной не менее длины перевозимого материала.
Хранение осуществляется только в фирменной упаковке производителя.
Хранение осуществляется только в условиях, препятствующих попаданию влаги и прямых солнечных лучей.
Хранение допускается только в крытых помещениях, оборудованных вентиляцией, при температуре от -40 °С до +50 °С и относительной влажности воздуха 50-60%.
При длительном хранении (свыше 10 дней) необходимо использовать паллеты или стеллажи, при этом высота складирования коробок не должна превышать 1,5 м.
КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ ХРАНИТЬ ИЗДЕЛИЯ:
- без упаковки производителя;
- под прямыми солнечными лучами;
- вблизи отопительных приборов (на расстоянии менее 1,5 м).
1.3 ОСНОВНЫЕ ПРАВИЛА БЕЗОПАСНОСТИ ПРИ ПРОВЕДЕНИИ МОНТАЖНЫХ РАБОТ.
1.3.1 Организация работ должна исключать возможность падения человека с высоты (СНиП 12- 04-2002).
1.3.2 Не оставляйте упаковку в зоне монтажных работ – на ней можно поскользнуться.
1.3.3 Используйте строительные леса и прочие приспособления для перемещения вдоль фасада на высоте.
2. ИНСТРУМЕНТ И КРЕПЁЖ, НЕОБХОДИМЫЙ ДЛЯ ПРОВЕДЕНИЯ РАБОТ ПО МОНТАЖУ ФАСАДНЫХ ПАНЕЛЕЙ DÖCKE.
Рис. 1 Перечень инструментов монтажника
Для монтажа панелей и аксессуаров к ним, необходимо использовать оцинкованные саморезы с прессшайбой.
В случае фиксации панелей на деревянной подсистеме, их длина должна составлять не менее 4/5 от толщины стоек обрешетки. При использовании металлических профилей длина самореза и шаг резьбы принимаются, исходя из требований производителя конкретной подсистемы.
Диаметр шляпки самореза должен быть не более 10 мм.
Саморез должен входить в гвоздевое отверстие строго по центру, перпендикулярно поверхности стены. Фиксация панелей осуществляется с зазором в 1 мм между прижимной плоскостью прессшайбы самореза и монтажной плоскостью панели (рис. 2).
Рис. 2 Схема фиксации фасадных панелей Döcke
3. ТАБЛИЦА ТЕМПЕРАТУРНЫХ ЗАЗОРОВ.
Для удобства монтажа фасадных панелей Döcke в зоне примыкания к аксессуарам, а также корректного монтажа доборных элементов необходимо воспользоваться таблицей температурных зазоров, которая учитывает температуру окружающей среды при монтаже материала, а также изменение размеров материала (с округлёнными результатами) при изменении температуры окружающей среды.
Пример: фасадная панель Döcke STEIN при температуре монтажа +20° может увеличить длину на 3,9 мм при повышении температуры и на 9,1 мм может уменьшить длину при понижении температуры. Суммарное изменение размера при перепаде температуры в 90° (диапазон от -40° до +50°) составит 11,7 мм.
Таблица 1. Температурные зазоры
| Фасадная или цокольная панель Döcke, стартовый профиль | Температура при монтаже, °С | ||||||
| -10 | 0 | +10 | +20 | +30 | +40 | +50 | |
| Максимальное удлинение, мм | 7,8 | 6,5 | 5,2 | 3,9 | 2,6 | 1,3 | 0 |
| Максимальное уменьшение длины, мм | 5,2 | 6,5 | 7,8 | 9,1 | 10,4 | 11,7 | 13 |
| Аксессуары, L = 3 000 мм | Температура при монтаже, °С | ||||||
| -10 | 0 | +10 | +20 | +30 | +40 | +50 | |
| Максимальное удлинение, мм | 10,2 | 8,5 | 6,8 | 5,1 | 3,4 | 1,7 | 0 |
| Максимальное уменьшение длины, мм | 6,8 | 8,5 | 10,2 | 11,9 | 13,6 | 15,3 | 17 |
4. ПОДГОТОВКА ОСНОВАНИЯ ПОД МОНТАЖ ФАСАДНЫХ ПАНЕЛЕЙ DÖCKE.
Фасадные панели Döcke необходимо монтировать на вертикальную деревянную или перекрёстную металлическую (вертикально-горизонтальную) обрешётку
Таблица 2. Вертикальная деревянная обрешётка
| № п/п | Наименование панели | Шаг обрешётки, мм | Необходимость дополнительной вставки | Положение вставки по отношению к доске обрешётки |
| PREMIUM | ||||
| 1 | BERG |
шаг 1 – 405, шаг 2 – 307. Чередование шага: 1-2-2- 1-2-2-1… |
Нет | — |
| 2 | KLINKER | 333 | Нет | — |
| 3 | STERN | 360 | Нет | — |
| 4 | FELS | 354 | Да | Слева |
| 5 | STEIN | 370 | Да | Справа |
| 6 | BURG | 315 | Да | Слева |
| STANDARD | ||||
| 7 | ФЛЕМИШ | 365 | Нет | — |
| 8 | СЛАНЕЦ | 310 | Нет | — |
| 9 | ДЮФУР |
шаг 1 – 254, шаг 2 – 380. Чередование шага: 1-2-2- 1-2-2-1… |
Нет | — |
| 10 | АЛТАЙ | 370 | Да | Справа |
4.1 ВЕРТИКАЛЬНАЯ ДЕРЕВЯННАЯ ОБРЕШЁТКА.
Деревянная обрешётка должна быть обработана специальными огнебиозащитными составами и выполнена из сухого строганного пиломатериала шириной не менее 100 мм.
Шаг вертикальной обрешётки, а также наличие дополнительных вставок указаны в таблице 2.
Рис. 3 Вертикальная обрешётка под фасадные панели Döcke ФЛЕМИШ, KLINKER, STERN, СЛАНЕЦ
Рис. 4 Вертикальная обрешётка под фасадные панели Döcke BERG и ДЮФУР (для фасадных панелей ДЮФУР шаг 1 меньше, чем шаг2)
Рис. 5 Вертикальная обрешётка под фасадные панели Döcke FELS, BURG
Рис. 6 Вертикальная обрешётка под фасадные панели Döcke STEIN и АЛТАЙ
4.2 ПЕРЕКРЁСТНАЯ МЕТАЛЛИЧЕСКАЯ ОБРЕШЁТКА.
4.2.1 Установка основания металлической обрешётки. Металлическая обрешётка должна быть для фасадных материалов. Толщина оцинкованного профиля не менее 1 мм.
Кронштейны под вертикальные профили необходимо устанавливать с шагом 800 мм по горизонтали и 1000 мм по вертикали (рис. 7).
Кронштейны под горизонтальные вставки устанавливаются посередине между вертикальными профилями. Таким образом, горизонтальная вставка посередине фиксируется к кронштейну, а по краям – к вертикальным профилям. Шаг кронштейнов под горизонтальные вставки составляет 800 мм по горизонтали (рис. 7). По вертикали шаг равен ширине панели (таблица 3).
Таблица 3. Перекрёстная металлическая обрешётка
| № п/п | Наименование панели | Шаг горизонтальных вставок, мм |
|---|---|---|
| PREMIUM | ||
| 1 | BERG | 434 |
| 2 | KLINKER | 406 |
| 3 | STERN | 427 |
| 4 | FELS | 425 |
| 5 | STEIN | 400 |
| 6 | BURG | 445 |
| STANDARD | ||
| 7 | ФЛЕМИШ | 420 |
| 8 | СЛАНЕЦ | 406 |
| 9 | ДЮФУР | 424 |
| 10 | АЛТАЙ | 400 |
Рис. 7 Установка основания металлической обрешётки под фасадные панели Döcke (вертикальные вставки не показаны (см. рис.
4.2.2 Установка вертикальных вставок.
Под вертикальные вставки кронштейны устанавливать не требуется. Вертикальная вставка по краям фиксируется к горизонтальной вставке (рис. 8).
Вертикальные вставки устанавливаются для обеспечения дополнительной жёсткости под вертикальный стык или середину панелей в том случае, когда эти места не опираются на вертикальные профили.
Рис. 8 Установка вертикальных вставок
5. УСТАНОВКА СТАРТОВЫХ ПРОФИЛЕЙ И СТАРТОВЫХ УГЛОВ.
Важно знать, что от корректной установки стартового профиля зависит общий вид здания, поэтому необходимо стартовый профиль устанавливать строго в горизонте с использованием уровня.
На каждый угол здания необходимо установить по одному соответствующему стартовому углу для последующей фиксации в нём нижнего внешнего углового элемента (рис. 9, ч.1).
При установке стартового профиля на вертикальную деревянную обрешётку, стык профилей должен приходиться на доску обрешётки (рис. 9, ч.2), либо на дополнительную вставку (рис. 9, ч.3). Профиль необходимо зафиксировать в каждую доску обрешётки, а также в дополнительную вставку, если она имеется.
В случае расположения панелей в цокольной части здания необходимо предусмотреть зазор между нижней кромкой панели и грунтом/отмосткой для входа воздуха в вентиляционный канал фасада высотой не менее 50 мм. Также, в случае возможных подвижек грунта, необходимо предусмотреть зазор, компенсирующий данные колебания.
Если участок располагается под уклоном, то в качестве стартового профиля используется соответствующий J-профиль (таблица 4), на нижней плоскости которого необходимо сделать отверстия с диаметром 5 мм и шагом 500 мм для отвода воды.
Рис. 9 Установка стартовых профилей и стартовых углов
Таблица 4. Вид используемого J-профиля в зависимости от коллекции панелей
| № п/п | Наименование панели | Вид используемого J-профиля |
|---|---|---|
| PREMIUM | ||
| 1 | BERG | J18 |
| 2 | KLINKER | J18 или J26 |
| 3 | STERN | J26 |
| 4 | FELS | J30 |
| 5 | STEIN | J26 |
| 6 | BURG | J18 или J26 |
| STANDARD | ||
| 7 | ФЛЕМИШ | J18 |
| 8 | СЛАНЕЦ | J26 |
| 9 | ДЮФУР | J26 |
| 10 | АЛТАЙ | J26 |
6. ОБЩИЕ ТРЕБОВАНИЯ ПО МОНТАЖУ АКСЕССУАРОВ.
Профили следует крепить к обрешётке саморезами (п. 2). Шаг фиксации вертикальных профилей должен составлять 200 – 250 мм, горизонтальных – не более 400 мм.
При монтаже вертикальных профилей первый саморез должен фиксировать профиль в верхней части первого попадающего целиком на обрешётку монтажного отверстия.
Саморез должен входить в гвоздевое отверстие строго по центру, перпендикулярно поверхности стены. Фиксация аксессуаров осуществляется с учетом организации зазора в 1 мм между прижимной плоскостью прессшайбы самореза и монтажной плоскостью гвоздевой планки профиля.
Вертикальные профили необходимо устанавливать с зазором, компенсирующим температурные расширения, от 1 до 3 мм в верхней части от 1 до 6 мм в нижней части.
При соединении элементов монтаж профилей необходимо осуществлять внахлёст.
Необходимо соблюдать основной принцип установки всех аксессуаров: «по воде». Вода, сходящая по вышележащему элементу не должна попадать под нижележащий элемент.
Запрещено сопряжение профилей/панелей с металлическими элементами вплотную.
При обрамлении оконных проемов с использованием металлического отлива, торцевую часть вертикально установленного профиля необходимо располагать с учётом зазора в 10 мм от металлической поверхности.
При обрамлении оконных и дверных проёмов по торцам профилей, примыкающих друг к другу в различных плоскостях, необходимо предусматривать температурные зазоры согласно таблице 1.
Запрещён монтаж профилей по принципу «торец в торец».
Запрещена фиксация профилей вне монтажных отверстий.

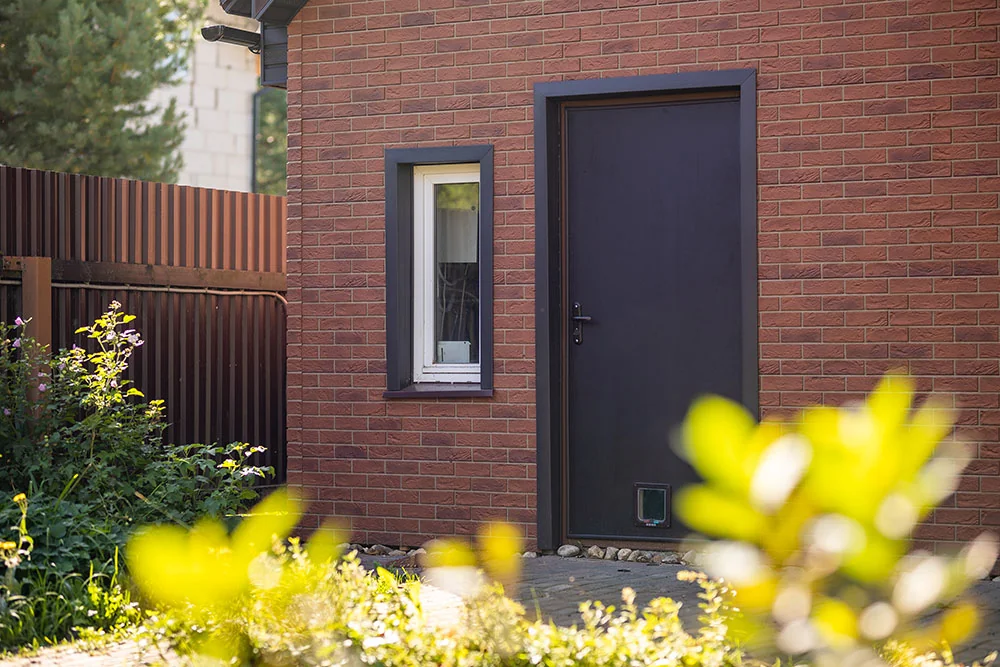

7. ОБРАМЛЕНИЕ ОКОННЫХ И ДВЕРНЫХ ПРОЁМОВ БЕЗ ОТКОСОВ.
При монтаже фасадных панелей Döcke для обрамления оконных и дверных проёмов без откосов необходимо использовать наличник Döcke 89/30 мм (рис. 11).
7.2 НАЛИЧНИК 89/30 ММ.
Перед установкой наличника 89 мм по всему периметру окна на расстоянии 2-3 мм от внутреннего края проёма необходимо установить отрезки стартового профиля для сайдинга под дерево необходимой длины, который предварительно необходимо подрезать по всей длине нижней кромки на расстояние 5 мм (рис. 10).
Рис. 10 Подрезка стартового профиля для сайдинга под дерево.
Далее следует подготовить два наличника на верхнюю и нижнюю части проёма, а также два наличника на боковые стороны. Длина всех элементов должна быть равной высоте и ширине проёма плюс две высоты используемых наличников. На верхнем горизонтальном наличнике по краям профиля необходимо осуществить подрез под углом 45° (узел 1, рис. 11), а в боковых наличниках под 45° подрезать только нижние части (узел 3, рис. 11).
У верхнего наличника по торцам профиля с каждой стороны следует сделать надрезы (язычки) длиной около 20 мм и отогнуть вниз для отвода воды с верхнего наличника. У верхнего края бокового наличника необходимо подрезать внутреннюю часть согласно узлу 2, рис. 11.
Первоначально необходимо установить нижний наличник, у которого следует подрезать обратную сторону профиля согласно узлу 2, рис. 11. Загиб верхнего края наличника необходимо ввести под установленный ранее стартовый профиль из ПВХ. После этого следует зафиксировать наличник саморезами через отверстия в гвоздевой планке (п. 5). Далее аналогично монтируются боковые наличники. Затем необходимо смонтировать верхний наличник, отогнув язычки внутрь боковых наличников (рис. 11).
Рис. 11 Обрамление оконного проёма при помощи наличника 89/30 мм.
8. ОБРАМЛЕНИЕ ОКОННЫХ И ДВЕРНЫХ ПРОЁМОВ С ОТКОСАМИ.
При монтаже фасадных панелей Döcke для обрамления оконных и дверных проёмов с откосами можно использовать следующие варианты:
- универсальный околооконный профиль 89/254 мм с соответствующим J-профилем (таблица 4);
- наличник 89/30мм с откосом 254мм
8.1 УНИВЕРСАЛЬНЫЙ ОКОЛООКОННЫЙ ПРОФИЛЬ 89/254 ММ С СООТВЕТСТВУЮЩИМ J-ПРОФИЛЕМ (ТАБЛИЦА 4).
Для монтажа необходимы: J-профиль (таблица 4), универсальный околооконный профиль 89/254 мм и финишный профиль. Универсальный околооконный профиль соединяется с соответственным J-профилем (таблица 4) как показано на рис. 12.
Рис. 12 Соединение универсального околооконного профиля с соответствующим J-профилем (таблица 4).
По периметру окна необходимо установить финишный профиль для сайдинга Döcke, в который следует вставить универсальный околооконный профиль. При этом не следует забывать, что необходимо оставить тепловые зазоры в местах стыковок в соответствии с длинами устанавливаемых элементов.
Подрезка элементов осуществляется согласно узлам на рис. 13.
Убедившись в правильности подрезки всех профилей, по кромке универсального околооконного профиля следует сделать зацепы для надёжной фиксации по периметру окна в финишном профиле.
В случае, если внизу оконного проёма предполагается установка металлического отлива, верхний и боковые элементы необходимо подрезать аналогично предыдущему варианту, единственное, что требует корректировки — это нижние части боковых панелей. Следует помнить, что необходимо предусмотреть зазор в 10 мм между торцом нижней части вертикального профиля и металлическим отливом (узел 3, рис. 14).
Рис. 13 Обрамление оконного проёма при универсального околооконного профиля с соответствующим J-профилем (таблица 4).
Рис. 14 Обрамление оконного проёма при универсального околооконного профиля с соответствующим J-профилем (таблица 4) при наличии металлического отлива.
8.2 НАЛИЧНИК 89/30 ММ С ОТКОСОМ 254 ММ.
Данные элементы допустимо устанавливать только с металлическим отливом. Установка по периметру окна запрещена.
Для монтажа необходимы: наличник 89/30 мм, откос 254 мм и финишный профиль.
По периметру окна необходимо установить финишный профиль для сайдинга Döcke, в который следует вставить откос. При этом не следует забывать, что необходимо оставить тепловые зазоры в местах стыковок в соответствии с длинами устанавливаемых элементов.
Подрезка элементов осуществляется согласно узлам на рис. 16.
Убедившись в правильности подрезки всех профилей, по кромке откоса следует сделать зацепы для надёжной фиксации по периметру окна в финишном профиле.
Рис. 15 Обрамление оконного проёма при помощи наличника 89 мм с откосом 254 мм
9. ОТДЕЛКА ВНУТРЕННИХ УГЛОВ.
Рис. 16 Монтаж обрешётки под внутренний угол
На левой стене смонтируйте материал так, чтобы панели заходили за обрешётку правой стены на 10 мм. На правой стене установите J-профиль согласно таблице 4. После этого продолжите монтаж панелей на правой стене, задвигая панели в J-профиль с учётом создания температурного зазора между торцевой частью панели и внутренней плоскостью профиля (таблица 1).
10 МОНТАЖ ФАСАДНЫХ ПАНЕЛЕЙ DÖCKE НА СТЕНЫ.
Монтаж фасадных панелей начинается с распаковки. Разрежьте крепёжные ленты на коробке (рис. 17, ч.1), снимите крышку коробки с логотипом и изображением продукции (рис. 17, ч.2). Доставайте панели по одной по мере монтажа (рис. 17, ч.3).
Рис. 17 Схема распаковки
Панели и углы первого ряда должны быть смонтированы на предварительно установленные стартовые профили и стартовые углы (рис. 18).
Для достижения наиболее равномерного и естественного рисунка стен на одной стене должны быть смонтированы панели из одной партии.
Все панели Döcke необходимо устанавливать слева направо снизу-вверх.
Левую часть первой панели необходимо подрезать таким образом, чтобы была возможность затем установить внешние углы, и правый край панели попадал на вертикальную обрешётку. Подрезанную первую панель необходимо нижними замковыми элементами надеть на стартовый профиль. Далее следует зафиксировать панель саморезами в 4 гвоздевых отверстиях по горизонтали (крайнее правое и левое — обязательно) и в каждое вертикальное отверстие.
Следующая панель устанавливается на стартовый профиль аналогично первой и заводится в первую панель до касания термокомпенсаторами.
После монтажа панелей первого ряда необходимо установить внешний угол (рис. 19, ч.2). Нижний внешний угол надевается нижними замковыми элементами на предварительно установленный стартовый угол и фиксируется сверху двумя саморезами в гвоздевые отверстия. Внешний угол должен перекрывать не менее 15 мм фасадной панели. При этом от края панели до внутреннего ребра внешнего угла должно оставаться не менее 12 мм. Углы необходимо устанавливать последовательно после завершения монтажа каждого ряда.
Последующие ряды панелей монтируются аналогично первому. Разница заключается лишь в том, что панели последующего ряда должны быть смещены по сравнению с панелями нижележащего ряда. В коллекциях BERG, ФЛЕМИШ и ДЮФУР величина смещения задаётся с сохранением рисунка кладки кирпича. В остальных коллекциях смещение произвольное (рис. 20, ч. 1).
Рис. 18 Монтаж первой панели
Рис. 19 Монтаж первого ряда панелей
Рис. 20 Монтаж последующих рядов панелей

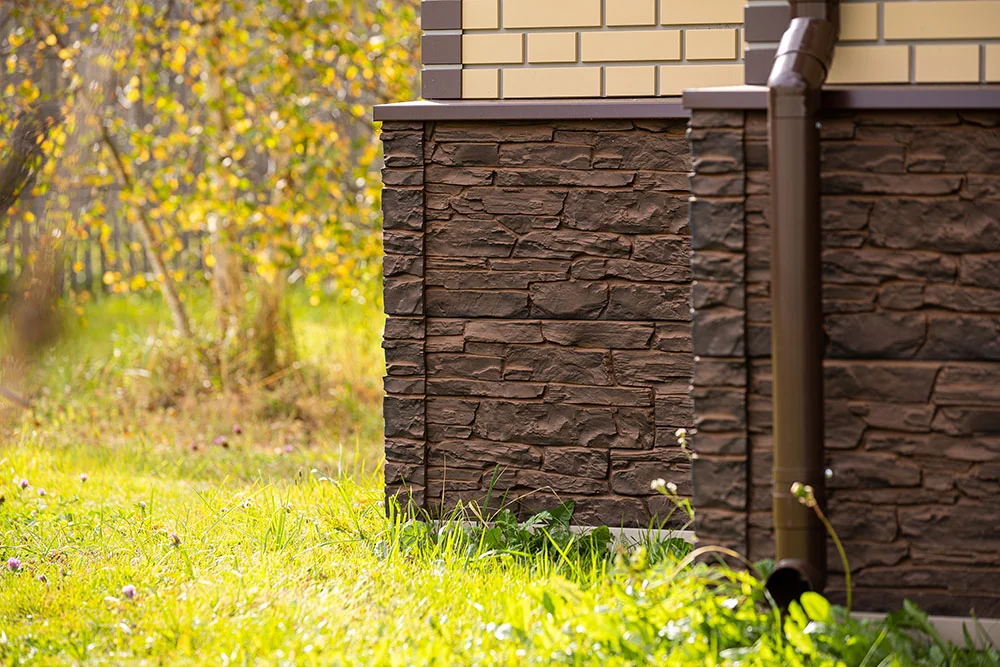

11. МОНТАЖ ФАСАДНЫХ ПАНЕЛЕЙ DÖCKE НА ЦОКОЛЬ.
Монтаж панелей на цоколь аналогичен монтажу на фасад (см. п. 10). Различие присутствует в том случае, когда имеется перепад высот и нижняя часть цоколя не находится в горизонте. В таком случае вместо стартового профиля устанавливается J-профиль (таблица 4), на нижней плоскости которого следует сделать отверстия с диаметром 5 мм и шагом 500 мм для отвода воды. Панели необходимо подрезать снизу по уровню перепада.
Внешний угол следует подрезать снизу по высоте панели, примыкающей к углу. Для установки на стартовый угол в подрезанной нижней части внешнего угла необходимо сделать пропилы (рис. 21).
Рис. 21 Отделка цоколя с перепадом высоты
12. УСТРОЙСТВО ПРИМЫКАНИЙ К ГОРИЗОНТАЛЬНЫМ ПОВЕРХНОСТЯМ И ОКОНЧАНИЕ МОНТАЖА ПАНЕЛЕЙ НА СТЕНЕ.
В случае отделки свесов крыши софитами Döcke верхний ряд панелей необходимо подрезать, с учётом температурного зазора согласно таблице 1 и завести, слегка согнув, в заранее смонтированный J-профиль (таблица 4). Затем необходимо установить молдинг Döcke (рис. 22).
Примыкание к горизонтальным поверхностям, не отделанным софитами Döcke, а также окончание монтажа панелей на стене необходимо оформлять при помощи J-профиля (таблица 4). Верхний ряд панелей необходимо подрезать, с учётом температурного зазора согласно таблице 1 и завести, слегка согнув, в заранее смонтированный J-профиль (рис. 23).
Верхний внешний угол, который в большинстве случаев подрезается и лишается гвоздевой планки, тоже следует завести в J-профиль, тем самым зафиксировав его сверху (рис. 24, ч.2). Для этого необходимо срезать вертикальные рёбра с внутренней стороны на 20-25 мм (рис. 24, ч.1).
Рис. 22 Примыкание фасадных панелей Döcke к карнизному свесу
Рис. 23 Примыкание фасадных панелей Döcke к горизонтальной поверхности
Рис. 24 Примыкание внешнего угла Döcke к карнизному свесу.
13. ПРАВИЛА ЭКСПЛУАТАЦИИ.
Мытьё продукции необходимо осуществлять при помощи садового шланга. Запрещено использование моек высокого давления, абразивных и агрессивных (содержащих кислоты и щёлочи) чистящих средств для мытья продукции.
Главное правило монтажа: 1 стена = 1 партия
Скачать «Инструкция по монтажу фасадных панелей» / 2.49mb
Как правильно смонтировать обрешетку для фасадных панелей
Как правильно смонтировать обрешетку для фасадных панелей
Монтаж обрешетки для фасадных панелей имеет тот же принцип, что и для монтажа сайдинга, но имеет несколько важных отличий. В конце статьи будет видео по монтажу обрешетки для сайдинга.
Итак, для монтажа обрешетки под фасадные панели необходимо:
- Подготовить стены и удалить с них все лишнее. Фасадные панели устанавливаются на каркас, который позволит выровнять стены и создаст вентиляционный зазор.
- Необходимо сделать разметку для подвесов по углам здания и вокруг окон. Разметку можно сделать с помощью лазерного уровня или закрепить верхний подвес и по нему пустить разметочный шнур. Расстояние между подвесами по горизонтали должно быть не более 40 см, по вертикали 50 см (прим. для некоторых видов фасадных панелей ширина обрешетки изменяется, об этом сказано в инструкциях по монтажу производителей)
- Для установки околооконной планки так же необходимо установить горизонтальные профили, делается это на небольшом расстоянии от откоса.
- Далее необходимо по уровню зафиксировать вертикально профили по углам, натянуть между угловыми профилями шнурку и зафиксировать остальные профили в единой плоскости.
Важно! Необходимо выставить все профили строго по уровню, от этого будет зависеть ровность поверхности стен.
Мы рекомендуем фиксировать профили острыми саморезами, при использовании саморезов со сверлом профиль не будет надежно зафиксирован, потому что диаметр сверла примерно равен диаметру самореза.
- Далее устанавливаются горизонтальные профили. Шаг горизонтальных профилей зависит от высоты панелей. Удобно монтировать горизонтальные профили постепенно вместе с монтажом фасадных панелей.
В этом видео подробно показан аналогичный процесс монтажа обрешетки, в том числе углы и остальные элементы обрешетки.
В нашей компании можно заказать монтаж фасадных панелей в Иркутске, Ангарске и Усолье-Сибирском. В нашей компании работает 8 строительных бригад, на каждую работу мы заключаем договор и предоставляем гарантию.

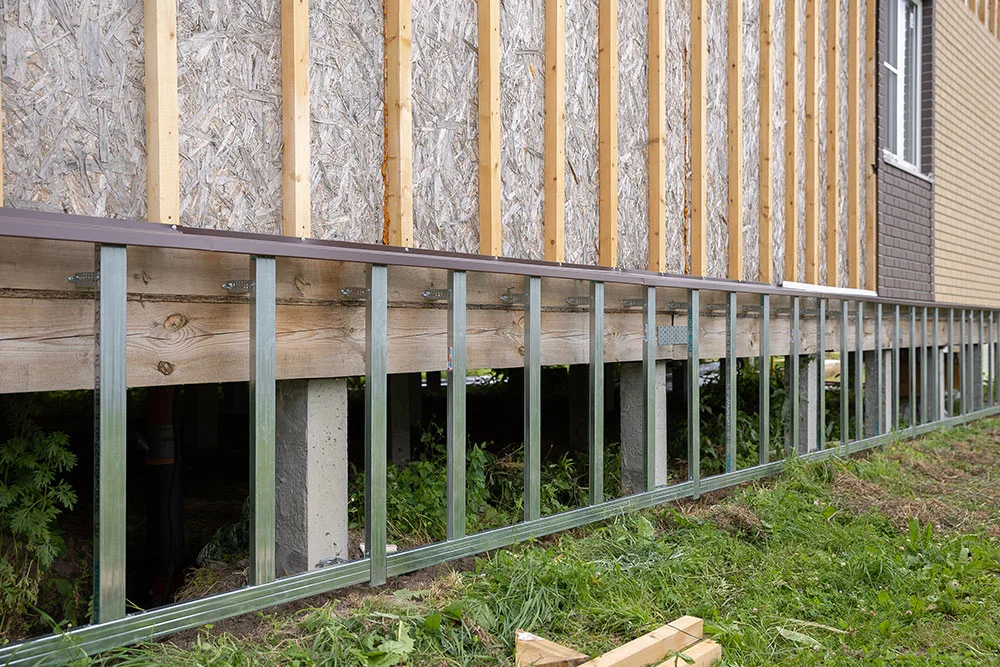

Как правильно сделать обрешетку под фасадные панели
Обрешетка под фасадные панели – это один из важнейших этапов отделки зданий, который требует внимания и тщательной подготовки. Часто можно столкнуться с проблемами при выборе материалов и технологии их установки, что может негативно отразиться на долговечности и эстетичности фасада. В данной статье мы подробно разберем, как правильно сделать обрешетку под фасадные панели, предложим примеры и рекомендации, которые помогут избежать распространенных ошибок и достигнуть желаемого результата.
Зачем нужна обрешетка?
Обрешетка служит основой для установки фасадных панелей, обеспечивая их надежное крепление и ровную поверхность. Она также позволяет создать пространство для теплоизоляции и вентиляции, что критически важно для сохранения энергии и защиты конструкции от внешних факторов. Неправильно выполненная обрешетка может привести к деформациям, трещинам и даже утечкам тепла.
Обрешетка, в свою очередь, может быть выполнена из различных материалов, таких как дерево или металл. Выбор материала зависит от типа панелей, климатических условий и личных предпочтений.
Типы обрешетки
Существует несколько типов обрешеток, которые выбираются в зависимости от материалов фасадных панелей и условий эксплуатации:
- Деревянная обрешетка: чаще всего используется для легких фасадных панелей, таких как сайдинг. Дерево является доступным и легким материалом; его легко обрабатывать.
- Металлическая обрешетка: применяется в случаях, когда требуется высокая прочность и устойчивость к внешним воздействиям. Подходит для массивных и тяжёлых панелей.
- Комбинированная обрешетка: сочетает в себе преимущества обоих материалов, что позволяет добиваться высокой устойчивости и легкости установки.
Таблица ниже иллюстрирует основные преимущества и недостатки различных типов обрешеток.
| Тип обрешетки | Преимущества | Недостатки |
|---|---|---|
| Деревянная | Доступность, легкость, простота монтажа | Подверженность гниению и воздействию насекомых |
| Металлическая | Высокая прочность, долговечность, устойчивость к влаге | Более высокая цена, необходимость в сварке |
| Комбинированная | Оптимальное соотношение прочности и цены | Сложность монтажа, необходимость в специальных материалах |
Пошаговая инструкция по монтажу обрешетки
Правильная установка обрешетки – это залог успешного завершения всего проекта. Вот пошаговая инструкция, которая поможет вам выполнить эту задачу:
Шаг 1: Подготовка материалов и инструментов
Для начала убедитесь, что у вас есть все необходимые инструменты:
- Уровень
- Рулетка
- Дрель или молоток (в зависимости от типа обрешетки)
- Крепежные материалы
- Защитные очки и перчатки
Кроме того, подготовьте материалы для обрешетки, учитывая их количество и тип.
Шаг 2: Разметка поверхности
Перед началом установки обрешетки необходимо провести тщательную разметку. Используйте уровень и рулетку, чтобы обозначить линии установки. Это поможет избежать перекосов при монтаже.
Шаг 3: Установка вертикальных и горизонтальных реек
В зависимости от типа обрешетки, установите вертикальные или горизонтальные рейки. Убедитесь, что они расположены с шагом, соответствующим типу фасадных панелей. Обычно шаг составляет 40-60 см.
Шаг 4: Проверка уровня
Используйте уровень для проверки правильности установки обрешетки. Это позволит избежать перекосов и обеспечит ровную поверхность для панелей.
Шаг 5: Установка дополнительной теплоизоляции
Если планируется использование теплоизоляции, установите её между рейками. Это повысит энергоэффективность конструкции и защитит её от внешних воздействий.
Шаг 6: Закрепление панелей
После завершения монтажных работ по установке обрешетки приступайте к креплению фасадных панелей. Это можно сделать с помощью саморезов, которые обеспечат надежное крепление.
Распространенные ошибки при установке обрешетки
Существует ряд распространенных ошибок, с которыми можно столкнуться при установке обрешетки:
- Неправильная разметка: это может сделать установку фасадных панелей сложной или даже невозможной.
- Нерегулярный шаг между рейками: это приведет к деформации панелей в процессе эксплуатации.
- Использование некачественных крепежных материалов: это может значительно ухудшить прочность конструкции.
Экспертное мнение
Позвольте представить вам Ивана Петрова, эксперта в области строительства с более чем 15-летним опытом. Иван работал как с частными клиентами, так и с крупными строительными компаниями.
«Правильная установка обрешетки под фасадные панели — это не только ключ к успешному завершению проекта, но и фактор, влияющий на долговечность и надежность всей конструкции. Используя качественные материалы и соблюдая технологические процессы, можно избежать множества проблем в будущем», — утверждает Иван.
Вопросы и ответы
- Как выбрать материалы для обрешетки?
Выбор материала зависит от типа фасадных панелей и условий эксплуатации. Дерево подойдет для легких панелей, металлическая обрешетка — для тяжелых. Очень важно рассмотреть климатическую зону и возможные механические нагрузки.
- Как избежать дефектов после установки панелей?
Ключ к этому — правильная установка обрешетки, регулярный контроль уровня и установка качественных крепежных материалов. Не забывайте проверять готовую конструкцию на наличие дефектов перед установкой панелей.
- Можно ли установить обрешетку самостоятельно?
Да, при наличии необходимых инструментов и материалов, а также соблюдении всех технологических рекомендаций, вы сможете установить обрешетку самостоятельно. Главное — внимательно следовать инструкциям и проверять каждую стадию работ.
Заключение
Правильная установка обрешетки под фасадные панели — это часть успешного ремонта или постройки, которая требует внимательного подхода и соблюдения технологий. Подводя итоги, следует отметить, что выбор материалов, регулярная проверка уровня и учет климатических условий — это обыденные, но важные факторы для успешного завершения проекта.
Если вы хотите закупить отделочные материалы, включая фасадные панели, обратите внимание на интернет-магазин RU DESIGN SHOP. Мы предлагаем широкий ассортимент плитки, отделочных материалов, освещения и других элементов для вашего дома от российских производителей. Исследуйте наш блог для получения полезных советов и рекомендаций. RU DESIGN SHOP — ваш надежный помощник в мире ремонта и дизайна!
Статьи на сайте RU DESIGN SHOP (https://rudesignshop.ru) в разделе БЛОГ (https://rudesignshop.ru/blog/) носят исключительно ознакомительный характер и не является призывом к совершению каких-либо действий. Автор ИИ не ставит целью оскорбить, оклеветать или нанести ущерб репутации физических или юридических лиц. Информация подготовлена на основе открытых источников, включая официальные сайты государственных органов и публичные заявления представителей профильных организаций. Решения, принятые на основе материалов статьи, осуществляются читателем на свой страх и риск. Автор и редакция не несут ответственности за возможные последствия, возникшие в результате использования предоставленной информации. Для получения юридически значимых разъяснений рекомендуется обращаться к квалифицированным специалистам. Все совпадения с реальными событиями, именами или названиями организаций случайны. Мнение автора может не совпадать с официальной позицией государственных структур или коммерческих компаний. Текст соответствует требованиям законодательства РФ, включая Гражданский кодекс (ст. 152, 152.4, 152.5), Уголовный кодекс (ст. 128.1), а также Федеральный закон «О средствах массовой информации». Актуальность информации подтверждена на дату публикации. Адреса и контакты организаций, упомянутых в тексте, приведены в ознакомительных целях и могут быть изменены правообладателями. Автор оставляет за собой право на исправление неточностей в случае их выявления.
*Facebook и Instagram являются продуктами компании Meta Platforms inc. признанной экстремистской организацией и запрещенной в Российской Федерации.
