Руководство пользователя
Приемопередающая радиостанция
MIDLAND G-225
http://www.midland.ru
http://www.midlandradio.com
LPD радиостанция, модель G-225
Основные функциональные особенности
•
69 каналов (433 МГц ,10 мВт)
•
38 CTCSS кодов
•
Система управления голосом
•
Отключение автоматического
шумоподавителя
•
Функция вибровызова
•
Многофункциональный ЖК -дисплей с
подсветкой
•
Сканирование каналов
•
Сигнал окончания передачи
http://www.midlandradio.com
Указатель, Введедние 3, Зарядка аккумуляторов 7
Эксплуатация радиостанции 8-13, Гнездо для внешнего динамика и микрофона 14, Установка поясного зажима 15 Чат поддержки
- Изображение
- Текст
Указатель
Введедние
3
Устройства управления и кнопки
4
ЖК -дисплей
5
Установка батареек(аккумуляторов)
6
Зарядка аккумуляторов
7
Эксплуатация радиостанции 8-13
Гнездо для внешнего динамика и микрофона 14
Установка поясного зажима 15
Проблемы и их решения
16
Техническая спецификация 17
Таблица частот и CTCSS кодов
18
Другие продукты MIDLAND 19
http://www.midlandradio.com — 3 —
Введение
Радиостанция G-225 представляет собой высокотехнологичный продукт, самое
современное достижение инженерной науки. Разработанный для LPD радиосвязи, этот
компактный прибор отличается прекрасными рабочими характеристиками. Искусная
сборка из высококачественных деталей — гарантия отменного качества этого
электронного прибора. Используется твердотельная (полупроводниковая) схема,
которая собрана на прочной печатной плате. G-225 разработана для надежной и
безотказной работы.
Использование и уход за радиостанцией
1. Не пользуйтесь содержащими алкоголь и чистящими средствами для очистки
радиостанции.
2. Не погружайте прибор в воду.
3. Протирайте радиостанцию мягким влажным кусочком ткани.
4. Если прибор намок, высушите его сухой не пушистой тканью .
5. На время длительного хранения выключите прибор и удалите из него батареи.
http://www.midlandradio.com — 4 —
Кнопки управления и индикаторы
Конт
Динамик
Микрофон
— Увеличить громкость
— Прокрутка меню
— Включить/выключить
— Войти/выйти из меню
Внешний
динамик/микрофон
роль
занятости
каналов
— Говорить
— Отправить сигнал звонка ??
(Call Tone)
— Сохранить установки
— Сканирование
— Уменьшить громкость
— Прокрутка меню
— поиск
активных каналов
— Блокировать кла
туру
виа
http://www.midlandradio.com — 5 —
ЖК — дисплей
Иконка VOX
Индикация заряда батарей
Иконка блокировки
клавиатуры
Иконка передачи
(TX)
Индикатор канала
Иконка вибро-
режима
Индикатор CTCSS кода
Иконка приема (RX)
Индикатор
высокой/низкой
мощности (Hi/Lo) ??
http://www.midlandradio.com — 6 —
Установка батареек
Для работы радиостанции G-225 требуются либо 4 AAA щелочных батарейки,
либо дополнительный источник питания NiMH или NiCd аккумуляторы. Для
облегчения процесса установки и удаления батареек необходимо снять
поясной зажим (см. стр.18). Установка батареек осуществляется следующим
образом:
1. На задней части радиостанции откройте отделение для батареек, потянув
крышку вниз.
2. Вставьте 4 «AAA» типа батарейки, соблюдая полярность (см. рисунок). При
неправильной установке батареек прибор не будет работать и может
сломаться.
3. Закройте крышку, потянув ее вверх.
Примечание:
Батарейки не входят в комплект.
http://www.midlandradio.com — 7 —
Зарядка аккумуляторов
Для работы радиостанции G-225 можно использовать перезаряжаемый источник питания NiMH
(не входит в комплект), который можно заряжать с помощью зарядного устройства/адаптера AC
(не входит в комплект) и с помощью настольного зарядного устройства (не входит в комплект).
Зарядку необходимо производить, когда на дисплее начинает мигать иконка разряда
аккумуляторов.
Первоначальное время зарядки – 24 часа. Впоследствии для зарядки требуется 8-12 часов.
Чтобы максимально продлить срок службы аккумуляторов, необходимо заряжать их, как только
индикатор низкого заряда появляется на дисплее.
Отключите радиостанцию от зарядного устройства после истечения времени зарядки.
Аксессуары:
AVP2. Настольное зарядное устройство с 2-мя комплектами аккумуляторов типа «AAA»
перезаряжаемыми источниками питания.
Зарядка с помощью настольного зарядного устройства:
— Подсоедините адаптер AC к электрической розетке переменного тока.
— Вставьте разъем адаптера в гнездо настольного зарядного устройства.
— Поместите радиостанцию в ячейку зарядного устройства. Должна загореться лампочка –
индикатор процесса зарядки.
Внимание :
1.
Используйте только батарейки, указанные в руководстве или форменный источник
питания NiMH. (см.стр. 6)
http://www.midlandradio.com — 8 —
2.
Не пытайтесь зарядить обычные щелочные батарейки или любые иные батарейки,
отличные от указанных в руководстве. Это может привести к протечке батареек и поломке
прибора.
3.
На время длительного хранения выключите радиостанцию и удалите из нее батарейки.
Эксплуатация
Включение/выключение: Нажмите кнопку
(Mode) и держите ее 1
секунду, чтобы включить радиостанцию. Нажмите эту кнопку и держите ее 3
секунды, чтобы выключить прибор.
Громкость
: Нажмите кнопку , чтобы увеличить громкость и кнопку ,
чтобы уменьшить громкость во время работы радиостанции.
Переговоры: Для осуществления связи все радиостанции в вашей группе
должны быть настроены на один и тот же канал и CTCSS код.
•
Чтобы ваши слова передавались разборчиво, держите радиостанцию не
дальше 5-10 см ото рта.
•
Нажмите и удерживайте кнопку PTT, говорите в микрофон обычным
голосом. На дисплее появится иконка TX, обозначающая, что идет процесс передачи.
•
Чтобы перейти в режим приема, отпустите кнопку PTT. На дисплее
появится иконка RX, обозначающая, что происходит прием.
Кнопка контроля (мониторинга): Нажмите кнопку и держите ее 2 секунды,
вы услышите шум и сможете настроить громкость радиостанции, когда не
http://www.midlandradio.com — 9 —

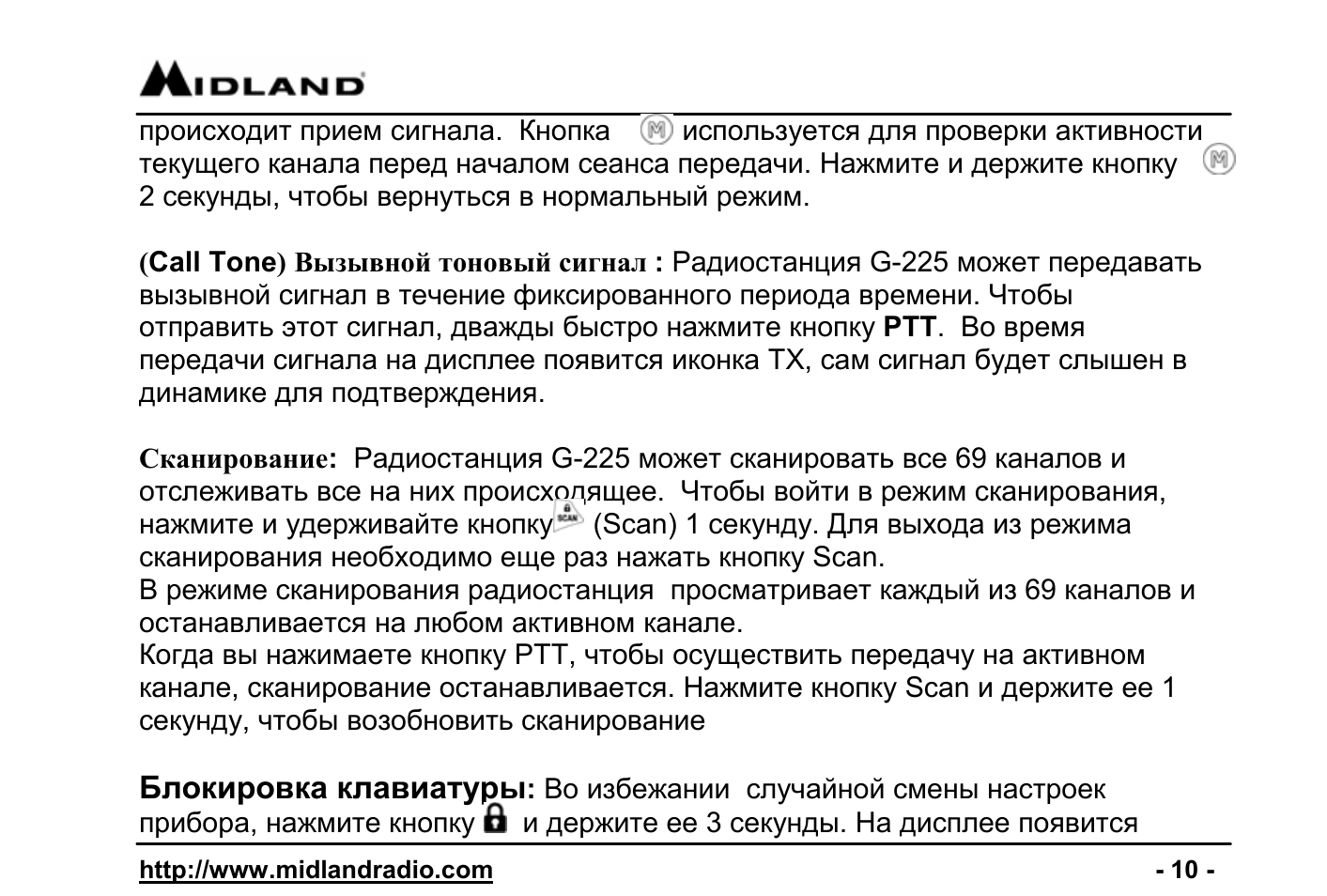

происходит прием сигнала. Кнопка используется для проверки активности
текущего канала перед началом сеанса передачи. Нажмите и держите кнопку
2 секунды, чтобы вернуться в нормальный режим.
(Call Tone) Вызывной тоновый сигнал :
Радиостанция G-225 может передавать
вызывной сигнал в течение фиксированного периода времени. Чтобы
отправить этот сигнал, дважды быстро нажмите кнопку PTT. Во время
передачи сигнала на дисплее появится иконка TX, сам сигнал будет слышен в
динамике для подтверждения.
Сканирование: Радиостанция G-225 может сканировать все 69 каналов и
отслеживать все на них происходящее. Чтобы войти в режим сканирования,
нажмите и удерживайте кнопку (Scan) 1 секунду. Для выхода из режима
сканирования необходимо еще раз нажать кнопку Scan.
В режиме сканирования радиостанция просматривает каждый из 69 каналов и
останавливается на любом активном канале.
Когда вы нажимаете кнопку PTT, чтобы осуществить передачу на активном
канале, сканирование останавливается. Нажмите кнопку Scan и держите ее 1
секунду, чтобы возобновить сканирование
Блокировка клавиатуры
: Во избежании случайной смены настроек
прибора, нажмите кнопку и держите ее 3 секунды. На дисплее появится
http://www.midlandradio.com — 10 —
