Инструкция и руководство для
LG F12A8HDS

48 страниц подробных инструкций и пользовательских руководств по эксплуатации на русском

РУКОВОДСТВО по ЭКСПЛУАТАЦИИ

СТИРАЛЬНАЯ МАШИНА

Пожалуйста, внимательно прочитайте данное руководство.

Оно поможет правильно и безопасно установить стиральную

машину. Сохраните его для дальнейшего использования.

П2А8Н05(1~9)
П0А8Н05(1~9)

П4А8Т05(1~9)
П2А8Т0В(1~9)
ПОА8ТОВ0~9)

П281Н05(1~9)
П294Н05(1~9)

Р/МО : МГЬ68027307

www.lg.com

Содержание

Содержание

……………………………………… 2

Основные достоинства

………………… 3

Предупреждения

Основные меры предосторожности…….. 4

Спецификация……………………………

6

Установка

Распаковка……………………………………….. 7

Удаление транспортировочных болтов..?

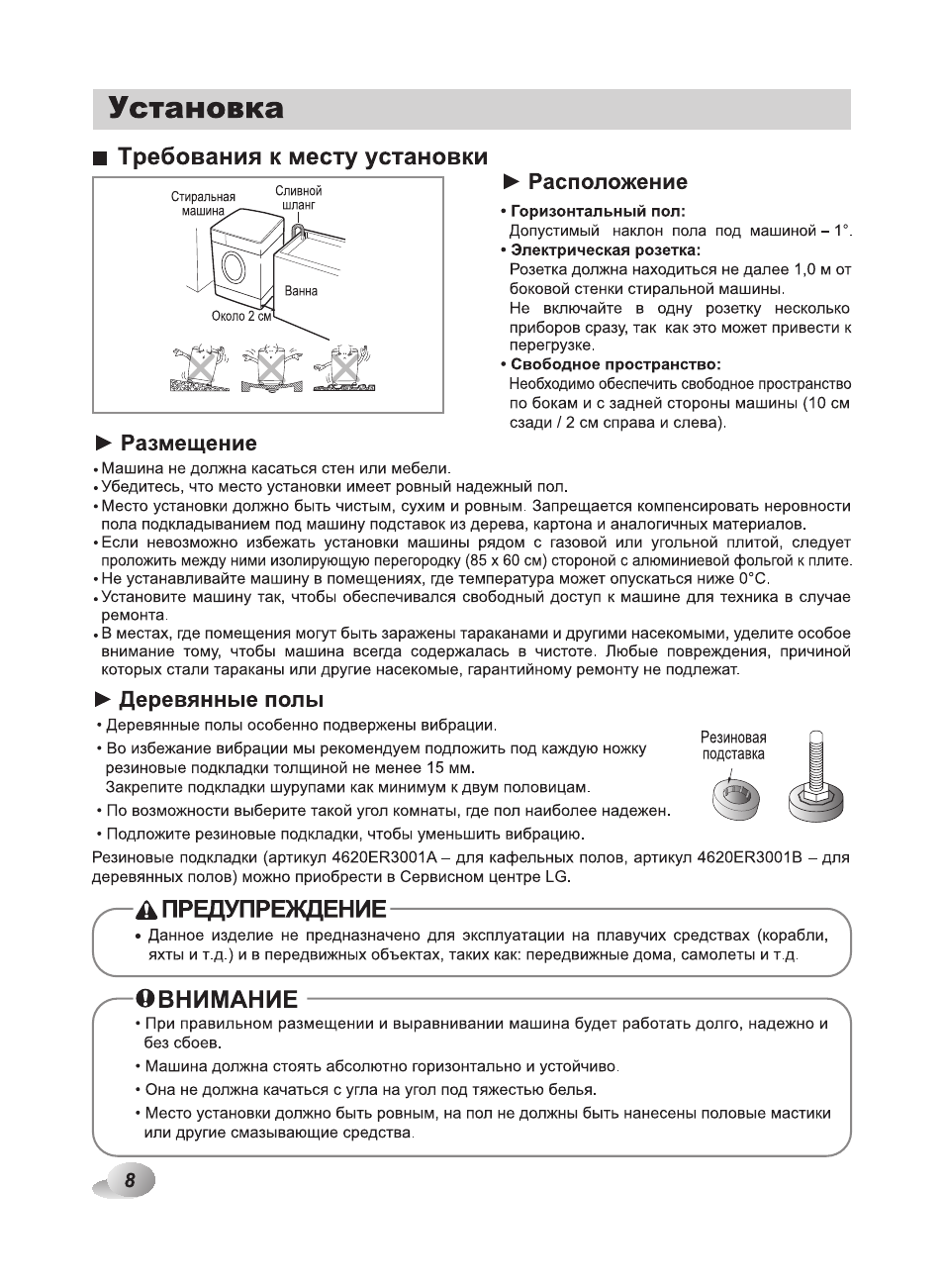

Требования к месту установки…………….. 8

Подключение к электросети…………………9

Подсоединение к водопроводу…………..10

Подсоединение дренажного шланга..11

Горизонтальное выравнивание…………. 12

Использование стиральной машины

Подготовка и запуск режима стирки…13

Перед стиркой…………………………………. 14

Значения

основных пиктограмм,

указанных на бирках одежды…………….. 16

Рекомендации по выведению пятен…17

Приблизительный расчет веса сухого

белья………………………………………………. 17

Таблица

режимов

стирки и

дополнительных опций……………………. 18

Рекомендуемые режимы стирки в

зависимости от типа ткани………………..20

Использование стиральной машины

Р1281Н08(1~9)/Р1294Н03(1~9)…………21

Использование стиральной машины

РххА8Н(Т)08(1~9)……………………………. 28

Загрузка порошка

Загрузка порошка и смягчителя

ткани………………………………………………..34

Благодарим Вас за покупку автоматической

стиральной машины 1С.

Пожалуйста,

внимательно

прочитайте

данное руководство пользователя, так как в

нем содержатся инструкции по безопасной

установке,

эксплуатации

и

обслуживанию

стиральной машины.

Сохраните его для дальнейшего использования.

Запишите модель и серийный номер Вашей

стиральной машины.

Модель:

Серийный номер:

Дата покупки:

Обслуживание

Фильтр поступающей воды……………….36

Фильтр дренажного насоса……………….37

Выдвижной ящик………………………………39

Уход за машиной зимой…………………… 39

Барабан стиральной машины………….. 39

Чистка стиральной машины………………39

Устранение неполадок

Диагностика проблемы……………………..40

Сообщение об ошибке…………………….. 43

Применение 8гпагЮ1адпоз1з™ (мобильная

диагностика)……………………………………..44

Условия гарантии …………………….47

Основные достоинства

Экономичная система интеллектуальной стирки

Система интеллектуальной стирки автоматически определяет оптимальный уровень воды и

время стирки в зависимости от количества загруженной одежды и температуры поступающей
воды с цепью минимизации потребления воды и электроэнергии.

Блокировка от детей

Функция блокировки от детей предназначена для блокирования всех кнопок во избежание
случайного изменения программы стирки детьми.

Система регулировки скорости, снижающая уровень шума

Система автоматически перераспределяет бельё в машине и устанавливает скорость

вращения барабана таким образом, чтобы понизить уровень шума.

Система прямого привода

Двигатель постоянного тока вращает барабан напрямую, без использования ремня и шкива.

MOTION

Режим очистки барабана

При данном режиме используется большое количество воды, а также устанавливается
высокая скорость вращения для очистки барабана и бака стиральной машины.

Циркуляция воды

Раствор моющего средства и воды непрерывно разбрызгивается на загруженное белье, что
повышает эффективность стирки. Во время цикла полоскания пена с вещей удаляется легче.

Система циркуляции воды позволяет более эффективно использовать как моющее средство,
так и воду.

Стирка паром и программа «Освежить»

Стирка с использованием пара повышает класс качества стирки, при этом расходуется

меньшее количество энергии и воды. Программа Освежить позволяет эффективно удалять
неприятные запахи и складки на сухой одежде.

Забота о здоровье

Программа стирки осуществляется при помощи пара, который глубоко проникает в волокна

ткани и удаляяет все известные аллергены. Дополнительные циклы полоскания позволяют

удалить остатки моющего средства. Эта программа прошла международную сертификацию и

одобрена Британским фондом по борьбе с аллергией.

Нулевое потребление энергии в режиме ожидания

Благодаря этой функции включенная машина не потребляет электроэнергию и не расходует

ее впустую.

6 motion — 6 алгоритмов вращения барабана

в

зависимости от выбранного режима стирки стиральная машина воспроизводит специально

разработанный алгоритм вращения барабана (или комбинации разных алгоритмов).

Система регулировки скорости и характера вращения барабана отличается гибкостью

управления. Это дает возможность задавать различные алгоритмы вращения барабана и

существенно улучшает результат при каждой стирке. Идеальные результаты стирки — это легко!

V3

Предупреждения

полностью

ОЗНАКОМЬТЕСЬ С

инструкцией

перед

использованием

СТИРАЛЬНОЙ МАШИНЫ

АВНИМАНИЕ

в

целях собственной безопасности соблюдайте все приведенные в данном руководстве правила,

чтобы понизить вероятность возникновения пожара, взрыва, поражения электричеством, порчи

имущества, травмы или смерти.

Для Вашей безопасности и безопасности окружающих вас людей очень важно соблюдать

меры лрвдосторожности лриввдвнныв в данной инструкции. Всегда внимательно

читайте и соблюдайте все рекомендации

по

безопасному использованию прибора.

Л: Предупреждающий символ.

Этот символ предупреждает о возможной потенциальной опасности, которая

может привести к травме или смерти Вас или окружающих.

Все рекомендации по безопасности сопровождаются предупреждающим символом, а так же

словами

ПРЕДУПРЕЖДЕНИЕ

и

ВНИМАНИЕ.

Эти слова имеют следующие значения:

А ПРЕДУПРЕЖДЕНИЕ

Пренебрежение данными инструкциями может привести к серьезным травмам или смерти.

ЛВНИМАНИЕ

Пренебрежение данными инструкциями может привести к легкой травме или повреждению
прибора.

Все сообщения по безопасности содержат информацию о потенциальной угрозе,
рекомендации по снижению вероятности травмирования и возможные последствия, в случае
пренебрежения нашими рекомендациями.

■ Основные меры предосторожности

А ПРЕДУПРЕЖДЕНИЕ

Соблюдайте нижеследующие меры предосторожности, чтобы снизить вероятность возникновения

пожара, поражения электричеством или травмы:

‘ Не устанавливайте и не храните стиральную

машину

в

местах

с

неблагоприятными

погодными условиями.

‘ Не допускайте порчи элементов управления.
‘ Не ремонтируйте и не заменяйте детали сти­

ральной машины самостоятельно, если только

этот процесс не описан в руководстве по
обслуживанию

или

в

опубликованных

инструкциях по самостоятельному ремонту, в
которых

Вы

полностью

разобрались

и

обладаете достаточными навыками для их

выполнения.

’ Следите чтобы под машиной и вокруг нее не

было

легковоспламеняющихся

предметов,

например: бумаги, пуха, тряпок, химических
препаратов и т.д.

’ Не разрешайте детям играть на машине, в ма­

шине или около машины.

’ Не оставляйте дверцу стиральной машины

открытой. Если оставить дверцу открытой,

дети могут попытаться повиснуть на ней или

залезть внутрь машины.

’ При стирке с высокой температурой (Хлопок

95°С) стекло нагревается. Не касайтесь его!

Основные меры предосторожности а предупреждение, Сохраните данное руководство, Предупреждения

Основные меры предосторожности, Предупреждение Чат поддержки

• Изображение
• Текст

Предупреждения

■ Основные меры предосторожности

А

ПРЕДУПРЕЖДЕНИЕ

Собпкщайте нижеследующие меры предосторожности, чтобы снизить вероятность возникновения

пожара, поражения электричеством или травмы:

• Не касайтесь сливаемой воды, она может быть

горячей.

• Не устанавливайте стиральную машину в

помещениях,

где

температура

может

опускаться ниже 0°С.

• Никогда не вставляйте / извлекайте штепсель­

ную

вилку

мокрыми

руками.

В

случае

повреждения сетевого шнура, для его замены

обратитесь

в

авторизованный

центр

или

пригласите сертифицированного специалиста.

• В результате стирки огнестойкость одежды

может понизиться.

• Никогда не стирайте в стиральной машине

одехзду,

если

ее

до

этого

чистили

с

использованием

горючих

или

взрывчатых

веществ, или если на нее каким-либо иным

образом попали такие вещества как: воск,

масло,

краска,

бензин,

обезжиривающие

средства, керосин и т.п. Это может привести к

пожару или взрыву.

• При стирке и сушке всегда руководствуйтесь

рекомендациями производителя одежды.

• Не захлопывайте дверцу слишком резко и не

пытайтесь ее открыть, применяя силу, если

сработала система блокировки дверцы (горит
лампочка

блокировки

двери).

Это

может

привести к поломке стиральной машины.

• Чтобы избежать опасности поражения электри­

чеством

перед

осуществлением

любого

ремонта или операции по уходу за стиральной

машиной, извлеките штепсельную вилку из

розетки.

’ Никогда не включайте машину, если она

повреждена, неисправна, частично разобрана
или

какие-то

ее

части

отсутствуют

или

сломаны, в том числе при повреждении шнура

питания или штепсельной вилки.

’ Никогда не прикасайтесь к внутренним частям

машины во время работы.

’ Прибор не предназначен для использования

лицами

(включая

детей)

с

пониженными

физическими, чувственными или умственными
способностями или при отсутствии у них

жизненного опыта или знаний, если они не

находятся

под

контролем

или

не

проинструктированы

об

использовании

прибора

лицом,

ответственным

за

их

безопасность.

’ Дети должны находиться под контролем для

предотвращения игры с прибором.

’ Не размещайте рядом со стиральной маши­

ной

нагревательные

приборы,

зажженные

свечи

и

прочее.

Это

может

привести

к

деформации или воспламенению.

’ Следуйте рекомендациям производителя по

использованию

стирального

порошка,

кондиционера

и

других

моющих

средств.

Несоблюдение дозировки может повлиять на

качество стирки или даже испортить ткань.

’ Используйте только моющие средства, предна­

значенные

для

стирки

в

автоматической

стиральной машине.

’ Не допускайте чрезмерного нажатия на открытую

дверцу

машины.

Это

может

привести

к

опрокидыванию стиральной машины.

Сохраните данное руководство

Дополнительную информацию по использованию и обслуживанию стиральной машины Вы можете

найти

на

официальном

сайте

компании

в

разделе

“Часто

задаваемые

вопросы”

(www.lg.com).

Спецификация

Транспортировочные

болты

Выдвижной

ящик

(Для стирального
лорошка и смягчителя

ткани)

Дренажный

шланг

Дверца

Регулируемая ножка

Штепсельная вилка

В случае повре)щения сетевого
шнура, для его замены обратитесь
в авторизованный центр или
пригласите сертифицированного

специалиста.

Панель управления

Барабан

I

Фильтр дренажного

насоса

Малый дренажный шланг

Дверца на нижней

панели

Внешний вид и характеристики машины мотут быть без предупреждения изменены с целью
повышения качества машины.

Наименование

СТИРАЛЬНАЯ МАШИНА С ФРОНТАЛЬНОЙ ЗАГРУЗКОЙ

Вместимость

Fxx**HDS(1~9) 7 кг

Fxx**TDS(1~9) 8 кг

Электропитание

220 — 240 В 50 Гц

Размер (Ш)х(Г)х(В)

600 мм (Ш) X 440 мм (Г) X 850 мм (В)

600 мм (Ш) X

550

мм (Г) X 850 мм (В)

Вес / Макс, мощность

64 кг/1700 Вт

66 кг/2100 Вт

Потребление воды

60 л

56 л

Допустимое
давление воды

1,0-10 кгс/см= (0,1 — 1 МПа)

Скорость отжима

Без отжима / 400 / 800 / 900/1000
Без отжима / 400 / 800 /1000/1200
Без отжима / 400 / 800 /1000/1400

Класс энерго­

эффективности

* (более подробная информация приведена на этикетке “Энергетической

эффективности” на корпусе стиральной машины)

Аксессуары

Впускной шланг

Держатель шланга

Гаечный ключ

Установка

^ А ПРЕДУПРЕЖДЕНИЕ

• Перед устаноекой и началом использоеания стиральной машины енимательно

изучите данное руководство. Только правильная установка обеспечит надежную

работу и безопасную эксплуатацию вашего прибора.

Распаковка

1. Удалите все упаковочные элементы.

2. Поднимите стиральную машину и вытащите

упаковку основания.

3. Извлеките впускной шланг из барабана.

4.

Проверьте изделие на отсутствие внешних

повреждений.

В

случае

сомнений

не

пользуйтесь стиральной машиной, а сразу

же обратитесь к продавцу или поставщику.

^ОБНИМАНИЕ———————— ^

• Рекомендуем Вам сохранить гаечный

ключ для последующего использования.

ПРЕДУПРЕЖДЕНИЕ

•Упаковочные

материалы

(например,

полиэтиленовая

пленка,

пенопласт)

могут

быть

опасными для детей — они могут стать причиной удушья!

Храните упаковочные материалы в недоступном для детей месте.

_______________________________________________________________________________________ /

■ Удаление транспортировочных болтов

Для предотвращения внутреннего повреждения во время транспортировки используются четыре

специальных транспортировочных болта.

Перед использованием стиральной машины отвинтите болты. Если транспортировочные болты не

будут удалены, это может привести к сильной вибрации, чрезмерному шуму и выходу стиральной

машины из строя.

1.

С помощью гаечного ключа, входящего в

комплект стиральной машины, отвинтите

четыре транспортировочных болта.

2.

Закройте

отверстия

прилагаемыми

заглушками.

^ОБНИМАНИЕ

I Сохраните все транспортировочные

элементы для того, чтобы их можно

было использовать в случае новой

транспортировки машины.

Установка

I

Требования к месту установки

>■

Расположение

• Горизонтальный пол:

Допустимый наклон пола лод машиной-1°.

• Электрическая розетка:

Розетка должна находиться не далее 1,0 м от

боковой стенки стиральной машины.

Не включайте в одну розетку несколько

лриборов сразу, так как это может привести к
перегрузке.

• Свободное пространство:

Необходимо обеспечить свободное пространство

по бокам и с задней стороны машины (10 см

сзади / 2 см справа и слева).

^ Размещение

• Машина не должна касаться стен или мебели.
• Убедитесь, что место установки имеет ровный надежный пол.
• Место установки должно быть чистым, сухим и ровным. Запрещается компенсировать неровности

пола подкладыванием под машину подставок из дерева, картона и аналогичных материалов.

• Если невозможно избежать установки машины рядом с газовой или угольной плитой, следует

проложить между ними изолирующую перегородку (85 х 60 см) стороной с алюминиевой фольгой к плите.

• Не устанавливайте машину в помещениях, где температура может опускаться ниже 0°С.
• Установите машину так, чтобы обеспечивался свободный доступ к машине для техника в случае

ремонта.

• В местах, где помещения могут быть заражены тараканами и другими насекомыми, уделите особое

внимание тому, чтобы машина всегда содержалась в чистоте. Любые повреждения, причиной
которых стали тараканы или другие насекомые, гарантийному ремонту не подлежат.

^ Деревянные полы

• Деревянные полы особенно подвержены вибрации.

• Во избежание вибрации мы рекомендуем подложить под каждую ножку

резиновые подкладки толщиной не менее 15 мм.

Закрепите подкладки шурупами как минимум к двум половицам.

• По возможности выберите такой угол комнаты, где пол наиболее надежен.

• Подложите резиновые подкладки, чтобы уменьшить вибрацию.

Резиновые подкладки (артикул 4620ЕК3001А- для кафельных полов, артикул 4620ЕН3001В — для

деревянных полов) можно приобрести в Сервисном центре ЬС.

А ПРЕДУПРЕ>КДЕНИЕ————————————————————- ^

Данное изделие не предназначено для эксплуатации на плавучих средствах (корабли, I

яхты и т.д.) и в передвижных объектах, таких как: передвижные дома, самолеты и т.д. )

Резиновая

подставка

-ОБНИМАНИЕ—————————————————————————

■ При правильном размещении и выравнивании машина будет работать долго, надежно и

без сбоев.

• Машина должна стоять абсолютно горизонтально и устойчиво.

• Она не должна качаться с угла на угол под тяжестью белья.

■ Место установки должно быть ровным, на пол не должны быть нанесены половые мастики

или другие смазывающие средства.

■ Подключение к электросети

•Для данной стиральной машины используется однофазное напряжение 220-240В, 50 Гц.
•Убедитесь, что ваша электропроводка способна выдержать максимальную нагрузку (2,2 кВт),

учитывая и работу других электроприборов.

• Подключайте стиральную машину только к заземленной розетке.
•Сетевой шнур данной стиральной машины имеет заземляющую жилу и вилку с заземлением.

Убедитесь в том, что электросеть имеет заземляющий провод. При отсутствии заземления

необходимо пригласить квалифицированного специалиста, который проведет необхедимые работы
в соответствии с местными нормами и требованиями.

• Подключать стиральную мащину следует к отдельной розетке, то есть эта розетка должна педавать

электричество только к одному изделию и не иметь дополнительных выходов или ответвленных

розеток. Запрещается использовать тройник или удлинитель.

• В случае отсутствия подходящей розетки вызовите электрика.
• После стирки всегда выключайте стиральную мащину и вынимайте вилку из розетки.
• Если прибор доставлен в зимнее время при температуре ниже 0°С, перед использованием машины

выдержите ее при комнатной температуре несколько часов.

•Установите машину так, чтобы штепсельная вилка была легко доступна.

Данная стиральная машина имеет класс защиты от поражения электрическим током -1*.

Оборудование класса I — оборудование, имеющее основную изоляцию и элементы для

присоединения открытых проводящих частей к защитному проводнику электроустановки.

Установка

^ А ПРЕДУПРЕЖДЕНИЕ

БЕЗОПАСНОЕ ИСПОЛЬЗОВАНИЕ ЭЛЕКТРОШНУРА

• Перегруженные, неисправные или поврежденные стенные розетки, удлинительные шнуры,

перетертые электрошнуры, поврежденная или потрескавшаяся изоляция шнуров могут быть

опасны. Данные неполадки могут стать причиной электрошока или пожара. Периодически

проверяйте шнур изделия и, если заметите повреждения, отключите его. Обратитесь в

Авторизованный сервисный центр 10 или пригласите сертифицированного специалиста для

замены

электрошнура.

Избегайте

физических

или

механических

повреждений

электрошнура, таких как: перекручивание, завязывание, сгибание шнура, защемление его

дверью или чрезмерное натягивание. Обращайте особое внимание на штекеры, стенные

розетки и место соединения шнура с изделием.

^ А ПРЕДУПРЕЖДЕНИЕ—————————————————————-

•

Неправильное

подключение

заземляющей

жилы

может

привести

к

поражению

электричеством. Не меняйте вилку на сетевом шнуре. Если она не подходит к электрической

розетке, пригласите квалифицированного электрика для замены розетки.
Ремонт стиральной машины должен осуществляться квалифицированным персоналом.
Ремонт, произведенный необученным персоналом, может привести к поломке или

серьезным неполадкам в работе машины. Свяжитесь с местным центром обслуживания.

ОБНИМАНИЕ—————————————————————————-

• Изготовитель освобождается от любой ответственности за ущерб лщдям или имуществу в

случае невыполнения вышеуказанных предосторожностей.

‘А ПРЕДУПРЕЖДЕНИЕ—————————————————————-

‘ Устройство не предназначено для бесконтрольного использования детьми или лицами с

пониженными

физическими,

чувственными

или

умственными

способностями.

Не позволяйте детям играть с устройством.

9

Установка

■ Подсоединение к водопроводу

•Для подключения стиральной машины к водопроводу используйте только входящие в комплект

поставки новые шланги. Старые комплекты шлангов повторно использовать нельзя.

•Убедитесь, что давление воды в водопроводной сети в пределах 1,0 — 10 кгс/см^ (0,1 ~ 1 МПа) (это

значит, что из полностью открытого крана за одну минуту должно вытекать минимум 8 литров воды).

Если давление выше максимального указанного значения, то в водопровод следует вставить
редуктор давления.

•Перед подключением машины к новому трубопроводу или к трубам, которые давно не

использовались, слейте достаточное количество воды, чтобы избавиться от накопившихся в трубах

загрязнений.

► Шаг1:

•Один

конец

шланга

подачи

воды

подсоедините к машине, повернув его в
нужном Вам направлении. Для того, чтобы
развернуть

шланг

достаточно

ослабить

муфту, поправить шланг и снова затянуть
муфту, убедившись в отсутствии утечки воды.

► Шаг 2;

•Другой

конец

шланга подачи

воды

подсоедините к водопроводному крану.

•Для продотвращения протечек к шлангу для

подачи воды прилагаются две резиновые
прокладки.

► Шаг 3:

• Проверьте плотность соединений шланга,

открыв кран подачи воды до предела.

•Убедитесь, что шланг не перекручен и не

сдавлен.

п

ОВНИМАНИЕ

Шланг

подачи

воды

не

подлежит

удлинению. Если он слишком короткий,
а

Вы

не

хотите

перемещать

водопроводный

кран.

Вам

следует

купить новый более длинный шланг,

специально

предназначенный

для

этой цепи.

Г

А ПРЕДУПРЕЖДЕНИЕ—————————————————————-

Если поступающая вода имеет большое количество примесей (песок, глина, ржавчина и

прочее),

рекомендуется

использование

фильтров

для

очистки

воды,

которые

устанавливаются на основную магистраль трубопровода, либо непосредственно перед

поступлением воды в стиральную машину. Для выбора подходящего фильтра обратитесь за
рекомендацией

к

квалифицированному

специалисту.

Использование

неочищенной

(загрязненной) воды способствует более быстрому изнашиванию внутренних частей

стиральной машины, а также может влиять на качество стирки. Закрывайте запорный кран

после каждой стирки.

10

Нажмите на кнопку для помощи

• Techno Pride. Бытовая техника

• Документация

• Стиральные машины

• LG

Не храните машину в местах с температурой ниже нуля или в местах с неблагоприятными погодными условиями.

Стиральная машина должна быть заземлена в соответствии с требованиями местных органов энергонадзора.

Если машина установлена на полу с ковровым покрытием, покрытие не должно закрывать просвет между основанием машины и полом.

■ Транспортировочные болты

С целью защиты от повреждения при транспортировке в машине закреплены транспортировочные болты.

■ Удаление транспортировочных болтов

3. Выньте 4 болта вместе с резиновыми заглушками, слегка повернув заглушки. Сохраните эти 4 болта и гаечный ключ, так как в будущем они могут пригодиться.

• Всякий раз при транспортировке машины транспортировочные болты необходимо завинчивать.

■ Правила подключения штепсельной вилки (важно для жителей Великобритании)

ВАЖНО

ЖИЛЫ СЕТЕВОГО ШНУРА ОКРАШЕНЫ СЛЕДУЮЩИМ ОБРАЗОМ:

ЖЕЛТО-ЗЕЛЕНЫЙ: ЗЕМЛЯ СИНИЙ: НОЛЬ КОРИЧНЕВЫЙ: ФАЗА

Стиральная машина должна быть заземлена.

■ Подсоединение к электросети

1. Не включайте машину в удлинитель или тройник.

2. В случае повреждения сетевого шнура для его замены пригласите производителя или сертифицированного специалиста.

3. После стирки всегда выключайте стиральную машину и вынимайте вилку из розетки.

4. Подключайте стиральную машину только к заземленной розетке.

5. Установите машину так, чтобы штепсельная вилка была легко доступна.

■ При подсоединении стиральной машины к водопроводу используйте только новые шланги. Не используйте старые шланги.

■ Подсоединение водозаборного шланга

• Плотно закрепите дренажный шланг при помощи цепи.

• Надежное крепление дренажного шланга позволит предотвратить повреждение пола протекающей водой.

1. Для предотвращения вибрации и чрезмерного шума необходимо придать стиральной машине строго горизонтальное положение.

Стиральную машину следует устанавливать на твердом, ровном полу, желательно в углу комнаты.

1. Бирки

Прочитайте надписи на бирках на одежде. Обычно там содержится информация о ткани и допустимых режимах стирки.

2. Сортировка

С целью достижения наилучших результатов разделите белье на части, которые требуют одинакового режима стирки.

Различные ткани требуют различной температуры воды при стирке и скорости вращения барабана при отжиме.

Всегда стирайте ткани темных цветов отдельно от тканей светлых и белых цветов. Отдельная стирка необходима, так как в противном случае может произойти потеря краски цветной одеждой и изменение цвета светлой одежды.

Если возможно, не стирайте сильно загрязненную одежду вместе со слабо загрязненной.

Загрязненность (сильная, средняя, слабая) Отсортируйте одежду по степени загрязненности.

Цвет (белый, светлый, темный) Отделите белые ткани от цветных тканей.

Ворс (источники, коллекторы) Источники и коллекторы ворса следует стирать отдельно.

Источники ворса: халаты, полотенца, подгузники Коллекторы ворса: синтетика, вельвет, носки

3. Перед загрузкой

■ При загрузке белья в машину смешивайте мелкие вещи с крупными. Сначала загружайте крупные вещи. Крупные вещи не должны превышать половину общего объема загруженной в машину одежды. Не стирайте в машине отдельные крупные предметы. Это может привести к нарушению баланса в барабане. Загрузите в машину еще один или два подобных предмета.

• Застегните все молнии, застежки и завязки, иначе они могут зацепиться за другую одежду.

■ ЗАГРУЗКА ПОРОШКА И СМЯГЧИТЕЛЯ ТКАНИ

1. Выдвижной ящик

• Не засыпайте смягчитель выше линии максимальной загрузки. Переполнение ящика может привести к преждевременному выбросу смягчителя в воду и оставить пятна на одежде.

• Не оставляйте смягчитель ткани в контейнере на период более 2 дней (так как смягчитель может затвердеть).

• Смягчитель будет автоматически добавлен в воду на последнем этапе полоскания.

• Не выдвигайте ящик во время подачи воды.

• Не наливайте в ящик растворители (бензин и т.п.).

1. Стирка в режиме по умолчанию

• Нажмите кнопку Питание, чтобы включить машину

• Нажмите кнопку Старт/пауза

• Режим по умолчанию:

— Стирка: только основная стирка

— Полоскание: 3 раза

— Вращение:

• 1000 оборотов в минуту

[WD-1017(0~9)ND/1017(0~9)SD]

• 1200 оборотов в минуту

[WD-1217(0~9)ND/1217(0~9)SD]

— Температура воды: 60°C -Режим: Хлопок

(4) Кнопка: Рекоменд. (Удаление Пятен/ Лёгкая Глажка)

1. Режим таймера ()

Подготовка одежды к стирке перед включением таймера

— Откройте кран подачи воды.

— Загрузите одежду в машину и закройте дверцу.

— Засыпьте стиральный порошок и смягчитель ткани в выдвижной ящик.

• Когда установлена блокировка от детей, все кнопки не работают, за исключением кнопки Питание.

• Для выключения блокировки от детей одновременно нажмите две кнопки Рекоменд. ещё раз.

• Режим блокировки от детей может быть включен в любое время. Он будет автоматически отключен по окончанию стирки. Режим блокировки от детей работает и при выключенном питании.
ТЕМПЕРАТУРА ВОДЫ

• Кнопка Отжим предназначена для выбора скорости вращения барабана при отжиме. Скорость вращения измеряется в оборотах в минуту

1. Выбор скорости вращения

• Допустимые значения скорости вращения в зависимости от выбранного режима стирки приведены ниже.

• WD-1017(0~9)ND / 1017(0~9)SD

— Хлопок / Синтетика /Шерсть / Ручнaя стирка /

Полоск.+ Отжим

1000  Задержка  Нет отжима  400  600  800

— Быстро 30

400  600  800  1000

Задержка  Нет отжима

— Деликатное

800  Задержка  Нет отжима  400  600

1. Био

• Если Вы хотите удалить пятна протеинового происхождения (молоко, кровь, шoкoлaд), Bbi должны выбpaть функцию Био, нaжaв cooтвeтствyющyю клaвишy.

[Для пpoгpaмм cтиpки Хлопок и cинтeтичecкиx ткaнeй Вы мoжeтe выбpaть функции Био peжим, в случае ecли тeмпepaтypa воды выше 60°C.]

2. Полоск.+

• Если Вы хотите еще раз прополоскать белье, режим Полоскание+ удалит все остатки стирального порошка.

3. Удаление Пятен

• Если белье сильно загрязнено, режим «Удаление Пятен>> будет наиболее эффективным.

• Режим предварительной стирки возможен для Хлопок и синтетических тканей.

Индикатор на панели управления показывает, выбран ли этот режим.

1. Старт

• Кнопка Старт/пауза предназначена для начала стирки или приостановки стирки.

1. Индикация особых режимов

• При включенном режиме блокировки от детей на дисплее отображаются буквы «».

• В режиме таймера на дисплее отображается время, оставшееся до окончания работы.

2. Индикация результатов самопроверки

• При возникновении неполадок в работе стиральной машины на дисплее отображается тип обнаруженных неполадок.

«»: давление воды выходит за допустимые пределы

«»: переполнение водой

«»: дверца не закрыта

«»: проблемы с подачей воды

«»: проблемы с дренажем

«»: нарушение баланса

«»: недопустимая температура воды

«»: перегрузка электродвигателя

«»: перегрузка электродвигателя

Если на дисплее отображаются какие-либо из этих символов, обратитесь к разделу «Устранение неполадок» на странице 25.

Во избежание поражения электричеством перед чисткой внутренних частей стиральной машины всегда отсоединяйте шнур питания от электрической розетки.

■ ФИЛЬТР ПОСТУПАЮЩЕЙ ВОДЫ

— Мигающая надпись «» на панели управления означает, что вода не поступает в стиральную машину.

— Если вода слишком жесткая или содержит известковый осадок, фильтр поступающей воды может засориться.

Поэтому рекомендуется время от времени его чистить.

2.Отсоедините водозаборный шланг

3. Прочистите фильтр твердой щетинной кистью.

■ ФИЛЬТР ДРЕНАЖНОГО НАСОСА

* Дренажный фильтр задерживает нитки и мелкие предметы, которые могли остаться в одежде.

В целях обеспечения бесперебойной работы стиральной машины регулярно проверяйте состояние этого фильтра.

 ВНИМАНИЕ! Перед тем, как открывать фильтр дренажного насоса, слейте остатки воды из дренажного шланга.

2. Выньте дренажную пробку (), чтобы остатки воды стекли. Подставьте какой-нибудь сосуд, чтобы вода не попала на пол. Когда вода перестанет течь, откройте фильтр дренажного насоса (), повернув его против часовой стрелки.

■ ВЫДВИЖНОЙ ЯЩИК

* С течением времени стиральный порошок и смягчитель ткани образуют осадок в выдвижном ящике.

• Необходимо периодически промывать выдвижной ящик струей воды.

• При необходимости ящик можно вынуть из машины целиком. Для этого следует нажать на стопорную защелку и выдвинуть ящик.

• Для облегчения чистки верхнюю часть контейнера для смягчителя ткани можно снять.

■ ЧИСТКА СТИРАЛЬНОЙ МАШИНЫ

1. Чистка внешних частей

Подобающий уход за стиральной машиной позволит продлить срок ее службы.

Внешние части стиральной машины следует промывать теплой водой с нейтральным моющим средством.

После мытья протрите машину чистой тряпкой и дайте ей высохнуть.

* ВАЖНО: Не протирайте машину этиловым спиртом, растворителем или другими подобными веществами.

2. Чистка внутренних частей

Промывайте внутренние части 1 стаканом (250 мл) отбеливателя, смешанного с 2 стаканами (500 мл) стирального порошка.

Включите машину и дайте ей полностью выполнить программу стирки с использованием горячей воды.

При необходимости повторите процедуру.

 Для удаления осадка, оставленного жесткой водой, используйте только специально предназначенные для стиральных машин очистители.

■ УХОД ЗА МАШИНОЙ ЗИМОЙ

Если стиральная машина находится в условиях, где возможно замерзание воды, для предотвращения повреждения машины выполните следующие действия.

1. Закройте кран подачи воды.

2. Отсоедините шланги подачи воды и дренажный шланг.

3. Подсоедините шнур питания к правильно заземленной электрической розетке.

4. Налейте 1 галлон (3,8 л) нетоксичного антифриза на пустой барабан. Закройте дверцу.

5. Включите режим вращения барабана на 1 минуту, чтобы слить всю воду.

При этом антифриз будет удален не полностью.

6. Отключите шнур питания от электрической розетки, высушите барабан и закройте дверцу.

7. Выньте выдвижной ящик. Слейте остатки воды из его отделений и полностью его высушите. Поставьте ящик на место.

8. Оставьте стиральную машину в вертикальном положении.

9. Для удаления остатков антифриза из стиральной машины по окончании хранения включите машину и дайте ей выполнить полный цикл стирки с использованием стирального порошка. При этом не закладывайте в машину одежду.
Устранение неполадок
* Данная стиральная машина оборудована системой самодиагностики, которая позволяет обнаружить неполадки на начальной стадии и предпринять соответствующие меры.
Если стиральная машина функционирует неправильно или не работает вообще, проверьте следующие моменты, прежде чем обращаться в сервисную службу.
