i ntello
washer
WD 6011 С — W D 6012 С
WD 8011 С — W D 8012 С
WD 1011 С — W D 1012 С
‘ Г_ —
“ ■
. J
■ ■
Ф
Ф
1. Подготовка автоматической стиральной машины
к работе и меры безопасности.
Для безопасной работы машины эле
1
аропроводка в доме должна быть рассчитана на ток 16 А. Если на распределительном
щитке не установлен предохранитель на 16 А, то нужно вызвать квалифицированного электрика и установить такой
предохранитель.
Стиральная машина работает от сети напряжением 220-230 В.
Стиральная машина должна быть заземлена, независимо от того, используется ли трансформатор или нет. Наша компания
не несет ответственности за какие-либо повреждения, вызванные эксплуатацией машины без заземления.
Для установки стиральной машины обратитесь к специалисту по техническому обслуживанию
или к квалифицированному сантехнику.
Эффективность работы стиральной машины зависит от качества применяемого стирального порошка. Если при стирке
используется порошок низкого качества, то на выстиранных изделиях могут сохраняться пятна. Если на белье или одежде
имеются пятна, то сначала их следует удалить и только после этого приступать к машинной стирке. Способы удаления пятен
описаны ниже.
При продаже стиральной машины производится проверка
ее работоспособности. После такой проверки в баке
может остаться небольшое количество воды, что
совершенно безопасно для машины.
Для того чтобы открыть дверь убедитесь, что кнопка
вкл./выкл. находится в положении выкл, затем потяните за
ручку открывания двери и дверь свободно откроется.

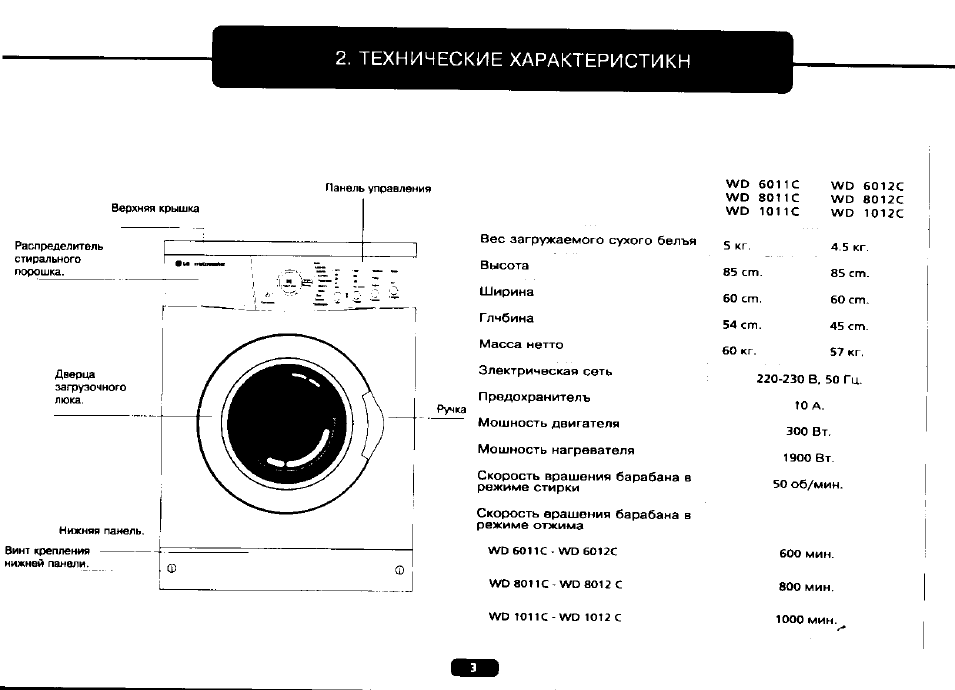

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Панель управления
верхняя крышка
Распредел ител ь
стирального
порошка.
Винт
крепления
нижней панели.
Ручка
WD
6011С
WD
8011С
WD 1011С
WD
6012С
WD
8012С
WD 1012С
Вес загружаемого сухого белья
5 кг.
4.5
КГ.
Высота
85 ст.
85 ст.
Ширина
60 ст.
60 ст.
Глчбина
54 ст.
45 ст.
Масса нетто
60 кг.
57 кг.
Электрическая сеть
220-230 В, 50 Гц.
Предохранитель
10 А.
Мощность двигателя
Мощность нагревателя
Скорость
вращения
барабана
в
режиме стирки
Скорость
ерашемия
барабана
в
режиме отжима
WD боне — WD 6012С
WD eolie WD 8012 с
WD 1011С — WD 1012 С
300 Вт.
1900 Вт.
50 об/мин.
600
МИН.
800 мин.
1000 мин.
3 . В ы б о р м е с т а д л я у с т а н о в к и м а ш и н ы
и п о д г о т о в к а к р а б о т е .
1. Удаление транспорпфово^ммГ^т^^^^
Болты, на головках которых имеется обозначение
«С»
выворачивать против часовой стрелки до тех пор пока они без
труда могут быть выташены.
Перед началом работы должны быть выташены транспортировочные болты. Головки болтов помечены
«С».
Удалите транспортировочные болты и резиновые втулки. (Движение вверх вниз и добавление немножко жидкости
облегчит удаление
ировочнь
болтов).
Внимание!
Пожалуйста, сохраните транспортировочные болты на будущее и вставьте их
перед предстоящей перевозкой стиральной машины. Ни в коем случае не транспортировать
без пьавильно вставленных транспортировочных болтов.
Дластиковые втулки обозначенные
«Р»
должны быть помещены в отверстия из под болтов как показано
в инструкции.
Внимание! Не устанавливайте стиральную машину на коврик, т.к это предотврашает
циркуляцию воздуха. Электрические части машины могут перегреться и это приведет к
повреждению машины.
2. Регулировка положения стираДшЙ
Для обеспечения бесшумной и надежной работы нужно установить машину на
ровной поверхности и отрегулировать ее положение с помощью двух регулируемых
по высоте ножек. Если машина стоит неустойчиво, то нужно ослабить пластиковую
контргайку на соответствующей ножке и отвинтить или завинтить ножку таким
образом, чтобы стиральная машина стояла ровно. После этого обязательно
завинтить контргайку и тем самым зафиксировать положение ножки.
………………………. » •’•••V-.,
….. …. ……………. …………………..■ ■ ■ ……………………………………………………………………………………………………….
3. Шланг дпя залива воды.
Подача холодной воды.
Стиральная машина работает нормально, если давление воды в водолроводе
составляет от 1 до 10 атм. (1 атм приблизительно соответствует расходу воды
немногим более 8 литров в минуту приполностью открытом вентиле).
Вместе со шлангом подачи воды поставляются два уплотнительных кольца, необходимо
усановить на обоих концах шланяа и затянуть накидные гайки до упора.
Для предотврашения протечки воды следует закрывать краны на тот период, кояда
машина не используется. Г-образный конец шланга подключается к входному штуцеру.
Подача горячей воды.
Давление: 1-10 бар. Максимальная температуа, 60°С. Обычно подходяша подача горячей
воды от отдельного резервуара холодной воды.Нельзя использовать открытые газовые
или электрические нагреватели воды.Многоточковые нагевателы воды или
комбинированныебойлеры могут быть использованы, если они сконструированы для
подачи воды к стиральных машин. (Проверьте инструкцию по эксплуатацииц вашего
бойлера).
В данную стиральную машину подается только холодная
вода. Подключение к водопроводу производится с помо
1
дью
синего шланга, входящего в комплект поставки.
6) Шланг для слива воды.
Шланг для слива либо закрепляется на краю раковины,
либо подключается непосредственно к канализационной
системе. Не перегибайте шланг. Закрепите шланг так,
чтобы он не мог упасть на пол.
Шланг должен быть расположен на высоте
от 40 до 100 см от уровня пола.
4. Подсоединение к электрической сети.
Подсоедините сетевой шнур к электрической розетке,
обеспечивающей напряжение и ток, указанные на
табличке, находящейся на задней стенке стиральной
машины. Внимание! Прочтите главу 1 «Подготовка
автоматической стиральной машины к работе и меры
безопасности» на стр. 3.
Шланг для слива может
подклю-чаться
непосредственно к
канализа ционной
системе.
Убедитесь в том,
что электрическая
розетка имеет
заземляющий
контакт.
Внимание! Перед тем, как включить машину, проверьте следующее.
О Закрыта ли дверца загрузоч- ного люка? О Правильно ли установлен шланг для слива*’
С
Открыт ли водопровод’
ный
кран?
С
Подсоедине-
на
ли стиральная машина к
электричес-кой сети?
Панель управления
УУО 1011 с WD 1012 С Т
ILG ¡nteLlJOwasKer
Распределитель
стирального
порошка
Ручка выбора программ
►II
Старг’шуэв
V’
Пит: 1мие
Кнопка
I пуск / стоп
Цитчм
Смнт^т
— Б«Т1И11
— Бм>
— Гкмоа
Поп Эа’р’рзи
Регулятор
температуры
Кнопка
подключенияэ
электричества
Ручка
выбора
программ
Кнопка выбора
вида мойки
Кнопка выбора
вида полоскания
Переключателъ
скорости врашения
Переключатель скорости врашения барабана при полоскании для:
УУО
6011
с — УУО
6012
с
600
500
аоо
Нетотжим
Переключатель скорости врашения барабана при полоскании для:
УУР
8011
с -УУР
8012
с
800
600
400
Нетотжим
Подготовка
^ Сортировка белья
Рассортируйте белье на следующие группы и стирайте их отдельно:
-белые и стойко окрашенные ткани;
-цветные ткани;
-тонкие ткани (натуральный и искусственный шелк и.т.п.);
-шерсть.
Обязательно проверьте карманы, в них ничего не должно находится. Снимите ремни, запонки, булавки
и.т.п. Правила стирки линяющих тканей приведены в разделе «Полезная информация».
О Загрузка белья.
Положите порцию однородного белья в машину. Изделия ручной вязки должны быть вывернуты наизнанку.
Убедившись в том, что белье не вылезает из загрузочного люка, легким нажатием закройте дверцу. Стиральная
машина не начнет работать до тех, пор пока доерца загрузочного люка не будет плотно закрыта. Дверца
закрывается на замок и может быть открыта только спустя 2 минуты после завершения рограммы стирки.
О Выбор стирального порошка и смягчителя.
Применяйте только такие стиральные порошки, которые предназначены для использования в автоматических
стиральных машинах. Если в машину загружается небольшое количество белья и выбирается программа
половинной загрузки, то следует брать половину нормальной дозы стирального порошка.
Количество засыпаемого в распределитель стирального порошка зависит от количества и степени загрязненности
белья, а также от жесткости воды. Не следует применять стиральные порошки и отбеливающие средства,
содержащие хлор и серу.
Р^ка выбора программ
Белое
Цветное
о ^-^Синтет.
Быстрая^
Програм,^ о ^Ручная стирка
о’-Шерсть-^
о ^ Насос
° ^ . Б и о
Полоск
Пол.Загрузка.
Рука выбора Рекомвнд,,
Порограмма для белого белья
Порограмма для цветного белья
Для синтетических и нейлоновых тканей, занавесок. Стирка изделий
проиэвдится более бережно и с побольшим количествм воды.
Для быстрой стирки слово или средне загрязненных тканей. Эта
опция может быть использована для хлопчатобунажых, а так же для
синтетических тканей, стирка котороых производится при
температуре ниже 60 °С
Программа дл стирки белья, которого надо стирать более бережно
и медленно, как искуственный шелк, брюки, блузки, нейлоновые
чулки, занавески из кружева, детская и младенческая одежда.
Программа для стирки шерстяных изделий
Используется для спуска воды внутри стиральной машины.
Белье будет стираться при более низкой температуре и длиннее,
что позволяеть сэкономить энергию и получить лучшие результаты.
Может применяться только при температурах 90“С и 60“С
При использовании этой программы кроме уже заданных в машине,
будет производится одно дополнительное молоскание.
Если количество загружаемого в машину белья составляет половину
нормальной загрузки, то стирку можно сделать более экономной,
нажав кнопку полвинной загрузки. При использовании режима
половинной загрузки нужно засыпать в распределитель половинную
дозу стирального порошка.
Рапредепитепь стирального nppotuictt
Выбор температуры
о.
Отделение
I.
Стиральный
порошок для предварите л ьно
>1
стирки.
b
.
Отделение
И.
Стиральный
порошок для основной стирки.
c. Отделение Умягчитель.
<1.Сифон.
Отделение для умягчителя следует
наполнять ровно до метки. При
избытке умягчителя он смешается
с водой (сифон-Ь.) и это отделение
нужно будет наполнять вновь.
Загустевший умягчитель может
закупорить сифон. В этом случае
умягчитель следует разбавить с
водой.
При помоши этой кнопки можно
выбрать температуру 90 «С при
стирки белых хлопчатобумажных
изделй, до 60 “С при стирки цветных
хлопчатобумажных исинтетических
изделий, до 40 “С при стирки
программой «стирка вручную» и при
стирки шерстяных изделий. Если не
хотите использовать
водонагревателя, можете выбрать
холодную стирку.
Выбор скорости вращения барабана при отжиме
Внимание!
Нельзя пользоваться режимом половинной загрузки для
стирки шерстяных изделий.
WD гоп
с- WD
I0J2C
при помоши этой кнопки можно выбрать
сорость врашения барабана при отжиме
до 1000 об/мин при стирке белого белья,
а при стирке цветного и синтетическтгг
белья и при быстрой ттирке можно
выбрать сорость врашения барабана при
отжими до 800 об/мин.
WD80Ì1 C-WD8012C
При помоши этой кнопки можно выбрать
сорость врашения барабана при отжиме
до 800 об/мин.
ууреоп
C ^ W D 60^ 2C
При помоши этой кнопки можно выбрать
сорость врашения барабана при отжиме
до 600 об/мин. Если не хотите отжимать
белья, можете выбрать опцию «без
отжима».
о90’С
60
40
о 30
о Хол.
Темп
1000
800
400
Н«тотжим
Темп
800
600
400
Нет отжи
600
.*»00
400
Нет отжи
18:35
Замена подшипника в стиральной машине LG
17:47
Как разобрать LG WD-80150N
26:38
Как разобрать LG WD-10490NP
29:04
Замена подшипников в стиральной машинке LG WD-8014C
28:13
LG WD-10160NUP ремонт (ВАЖНО! Дополнен комментарий)
05:33
Стиральная машина не греет воду LG WD-80164NP
05:18
Ремонт стиральной машины LG-WD-80150SP (простая неисправность.).
Нажмите на кнопку для помощи
