Инструкция по установке роллет на окна

• Подготовительный этап
• Приступаем к установке
  рольставней
• Вместо заключения: профессиональный монтаж
  или установка своими руками

Картинка с сайта: alutech.ru

Картинка с сайта: alutech.ru

Роллеты с накладным монтажом

Картинка с сайта: alutech.ru

Роллеты со встроенным монтажом

Скрытый и комбинированный типы монтажа требуют специальных ниш для размещения короба. Поэтому такие варианты
установки
роллет надо предусмотреть еще на этапе строительства дома.

Картинка с сайта: alutech.ru

Роллеты с комбинированным монтажом

Картинка с сайта: alutech.ru

Роллеты со скрытым монтажом

Спойлер для тех, кто не любит читать: 9-минутная видеоинструкция по монтажу рольставней.

Подготовительный этап

Сначала найдите 2 помощников и все необходимые инструменты. Затем проверьте комплектацию роллет
и убедитесь, что проем
готов к монтажу. Но обо всем по порядку.

Что вам понадобится для монтажа роллет

Рольставни будет сложно установить в одиночку и даже вдвоем. Оптимально привлекать к монтажным работам
сразу 3
человек. Также вам понадобятся:

• Электроперфоратор.
• Электродрель.
• Шуруповерт аккумуляторный.
• Электрическая угловая отрезная машинка.
• Адаптер SDS с быстрозажимным патроном.
• Клепальный пистолет.
• Уровень строительный брусковый 1,5 м.
• Молоток слесарный 400 гр.
• Кувалда.
• Набор ударных инструментов (зубило, шлямбур, пробойник, кернер).
• Ножовка по металлу.
• Ножницы по металлу.
• Пассатижи.
• Кусачки боковые средние.
• Набор напильников.
• Набор отверток твердосплавных.
• Набор гаечных ключей.
• Пистолет силиконовый.
• Электропаяльник 60 Вт.
• Электроудлинитель не менее 30 м.
• Отвертка эл. индикаторная.
• Рулетка 5 м.
• Штангенциркуль 125 мм.
• Стандартный набор сверл по металлу.
• Бур по бетону ∅ 6 мм L=160-200 мм.
• Бур по бетону ∅ 8 мм L=200-260 мм.
• Бур по бетону ∅ 10 мм L=550 мм.
• Бур по бетону ∅ 12 мм L=550 мм.
• Бур по бетону ∅ 14 мм L=750 мм.
• Бур по бетону ∅ 16 мм L=950 мм.
• Бур по бетону ∅ 18 мм L=550 мм.
• Бур по бетону ∅ 20 мм L=550 мм.
• Прибор-тестер.
• Лестница универсальная 3-секционная (более 6 м).
• Лестница универсальная 4 сложений.
• Очки защитные.
• Каска строительная.
• Аптечка универсальная.

Какой должна быть комплектация роллет

Важный шаг перед установкой рольставней — проверить их комплектацию. При покупке в непроверенных
компаниях может
оказаться, что часть необходимых деталей отсутствует.

В базовую комплектацию входят:

• 1 защитный короб (с валом и крышками);
• 1 роллетное полотно;
• 2 направляющие шины;
• комплектующие.

В расширенную комплектацию могут также входить: автоматика, пульты, выключатели и др.

Чтобы получить роллеты в полной и оригинальной комплектации, оформляйте заказ у официальных представителей «АЛЮТЕХ»

Как подготовить проем к установке

Предварительная подготовка проема к монтажу позволит установить роллеты быстрее.

1. Проем для установки должен иметь прямоугольную форму (если при подборе рольставней вы не оговаривали
   другую форму
   с мастером по замеру).
2. Края проема должны быть ровными (без наплывов штукатурки, сколов или трещин).
3. Допустимо небольшое отклонение от вертикали и горизонтали — до 5 мм
   (и не более 1,5 мм/м). Разность диагоналей
   также до 5 мм.

Приступаем к установке рольставней

После проверки комплектации роллет и параметров проема можно приступать к сборке изделия, а после
к его размещению на
фасаде.

Шаг 1. Подготовка направляющих

Сначала поставьте отметки на направляющих шинах, а затем просверлите в этих местах отверстия диаметром
8 мм. Нижнее и
верхнее отверстия должны находиться на расстоянии 10-15 см от обрезов шины, остальные —
на расстоянии 45-50 см друг от
друга.

Далее необходимо просверлить отверстия диаметром 11,8 мм:

• при встроенном монтаже — на внутренней стенке направляющей шины;
• при накладном монтаже — на лицевой стороне шины.

Картинка с сайта: alutech.ru

Картинка с сайта: alutech.ru

Шаг 2. Подготовка защитного короба

Просверлите отверстия диаметром 4,2 мм на краю передней панели. Затем поставьте отметки и просверлите
совместно (в
отбортовках крышек и задней панели) отверстия диаметром 8 мм:

• при встроенном монтаже необходимо сделать по 2 отверстия в верхней отбортовке каждой крышки;
• при накладном монтаже — по 2 отверстия в задней отбортовке.

Дополнительно просверлите еще 1 отверстие в задней отбортовке крышки и коробе. Оно понадобится для
дальнейшего
подключения привода.

Шаг 3. Сборка каркаса

Соберите короб с боковыми крышками и направляющими. Затем приложите каркас к месту установки: шины
при этом должны
находиться строго вертикально, а короб — горизонтально. Проверьте плотность прилегания короба
и шин к проему.
Допустимы зазоры до 5 мм, а при больших значениях необходима доработка стен проема.

Картинка с сайта: alutech.ru

Каркас рольставней устанавливается в проем (встроенный монтаж)

Картинка с сайта: alutech.ru

Каркас рольставней устанавливается на обрамление проема (накладной монтаж)

Шаг 4. Установка элементов управления

Просверлите в стене отверстие для вывода элементов управления:

• электропривода — диаметром 12 мм;
• ленточного привода — диаметром 16 мм;
• кордового привода — диаметром 14 мм.

Шаг 5. Заключительный этап монтажных работ

Снимите защитную пленку и установите каркас рольставней на месте их монтажа. Затем просверлите
отверстия (диаметром 8
мм) для дюбелей по готовым отверстиям в шинах и коробе.

Картинка с сайта: alutech.ru

Закрепите каркас крепежными элементами. Чтобы проверить корректность установки рольставней, используйте строительный
уровень.

Картинка с сайта: alutech.ru

Подсоедините механический или электропривод по инструкции, входящей в его комплектацию.

Оберните вал привода мягким прокладочным материалом. Разместите за ним роллетное полотно, которое затем
необходимо
провести через направляющие шины.

Прикрепите тяговые пружины к валу привода (с шагом 45-50 см). После чего можно устанавливать крышку
защитного короба.

Установите стопоры для ограничения высоты подъема роллетного полотна. Для этого понадобится просверлить отверстия в
концевом профиле.

Картинка с сайта: alutech.ru

Картинка с сайта: alutech.ru

Расстояние от направляющих — 5-10 см

Закройте технологические отверстия декоративными заглушками.

Шаг 6. Проверка работоспособности

Для проверки работы рольставней несколько раз подряд откройте и закройте их полностью. А после
повторите проверку с
частичным подъемом и опусканием роллетного полотна. Движение по направляющим должно быть плавным без рывков,
замедлений и ускорений.

Картинка с сайта: alutech.ru

Если полотно заедает, издает неприятные звуки или не закрывается до конца — проверьте
направляющие, туда могли попасть
посторонние предметы. Если проблема сохраняется, рекомендуем вызвать мастера. При использовании роллет с любыми
неисправностями может пострадать как само изделие, так и система управления.

Вместо заключения: профессиональный монтаж или установка своими руками

Рольставни можно установить самостоятельно или заказать монтаж под ключ. У каждого из этих вариантов есть
как
преимущества, так и недостатки.

При выборе самостоятельной установки вам не придется оплачивать работу монтажной бригады. К тому же
выполнять ее можно
в любое удобное время, даже если это 2 часа ночи. Но любая ошибка в дальнейшем может привести
к поломке роллет
(повреждению стен проема и оконных стекол). Ремонт в таком случае придется оплачивать самостоятельно, ведь
неправильный монтаж отменяет действие гарантии.

Профессиональный монтаж — залог бесперебойной работы роллет и электропривода, сохранение гарантии
и быстрый ремонт при
необходимости. В долгосрочной перспективе это более выгодный вариант.

Официальные представители «АЛЮТЕХ» выполняют все работы под ключ:

Частные дома с наружными рольставнями

Установка рольставней: какие бывают типы монтажа. Пошаговая инструкция, как установить роллеты своими руками

Роллеты получили свое название от английского слова roll – рулон. Это полотно, выполняющее сразу несколько функций: декоративную, защитную, тепло- и шумоизоляционную. Его отличает несложная конструкция, поэтому часто для защиты забора и дома выполняется установка рольставней своими руками. Необходимо учитывать тип конструкции при этом. В зависимости от особенностей механизма меняется и техника монтажа.

Виды роллет по способу использования

Основные функции рольставней способствуют расширению области применения:

• снижение светопропускной способности окна, дверей;
• обеспечение шумоизоляции объекта;
• защита от взлома и климатических факторов;
• обеспечение теплоизоляции, снижение потерь тепла;
• декоративное оформление.

Картинка с сайта: roleta23.ru

Роллеты на окна установка накладным монтажом

При изучении видов рольставней необходимо начать с обзора вариантов, которые отличаются типом материала, а вместе с тем функциями:

• Р1-Р2: сантехнические рольставни, считаются классическим вариантом, используются для защиты от ветровой нагрузки, еще они обеспечивают пылезащиту, звукоизоляцию, вместе с тем конструкции такого типа эффективно используются для предупреждения актов вандализма, взлома, они представляют собой роллетные системы роликовой прокатки;

• Р3-Р5: основой материала является стальной или экструдированный профиль, его свойств достаточно для обеспечения защиты от вандализма при установке в качестве входных групп, используется для монтажа в дверях, на окнах;
• Р6-Р8: обеспечивают высшую степень защиты, при этом роллетная система оснащается пуленепробиваемым/бронированным полотном.

Различают разные изделия, отличные по виду материала: алюминиевые, стальные. Они разнятся и по степени прочности, весу, но выполняют сходные функции. Когда рассматриваются стальные разновидности, уделяют внимание такому свойству, как подверженность коррозии. Необходимо использовать средства, препятствующие ржавлению, при их производстве, а в дальнейшем и при эксплуатации. Алюминиевые изделия лишены такой особенности.

Кроме прочего, рассматривают виды роллет, которые отличаются способом применения. Основные направления:

• защита окон, дверей частного жилья;
• монтаж на балконах;
• установка гаражных входных систем;
• межкомнатные перегородки;
• эксплуатация в офисных зданиях, торговых центрах;
• обустройство открытых бассейнов;
• монтаж в зданиях банков;
• установка на промышленных объектах, в лабораториях.

Выбор конструкции рольставней делается с учетом целевого назначения. В этом случае меняются все параметры: размеры, тип профиля, строение роллетных систем, степень прочности, способ установки. Рольставни настолько универсальны, что с их помощью можно обеспечить защиту даже стеклянных крыш.

Картинка с сайта: roleta23.ru

Рольставни-решётки на веранде частного дома

Какие профили бывают у роллет

Когда планируется установка рольставней, следует рассмотреть популярные виды. В числе первых изучают характеристики продукции, выпускаемой под марками Алютех и Дорхан. Используют разные типы изделий для обеспечения безопасности, повышения привлекательности, снижения светопропускной способности проемов. В ассортименте продукции Alutech представлены виды профилей:

• алюминиевые роликовой прокатки AG77: внутри содержится пенный наполнитель, причем он позволяет получить изделие без полостей, что повышает качество, а плотность составляет 67-322 кг/см³, что зависит от вида наполнителя, еще вместе с тепло- и звукоизоляцией обеспечивается защита от механических повреждений;
• PD77 – профиль, идентичный AG77, но отличается простотой строения, предлагается по более низкой цене;
• экструдированные AER55: основа материала – алюминий, который выдавливается через фильеры матрицы, благодаря толщине стенок 1,5 мм отмечается повышенная взломоустойчтивость, этому способствует и конфигурация профилей – предусмотрены ребра жесткости.

Экструдированные роллеты соответствуют Р3-Р4 классу по взломоустойчивости, согласно ГОСТ Р 52502-2005, ГОСТ Р 52503-2005

Дополнительно рассматривают узкоспециальные профили для рольставней Алютех:

• смотровые, вентиляционные – благодаря поликарбонатным вставкам повышается светопропускная способность проема, за счет вентиляционных профилей обеспечивается движение воздуха, устанавливаются такие изделия одновременно с экструдированными;
• концевые профили: существуют разные виды, популярностью пользуется экономичный вариант ES77 и профиль рольставней для ригельного замка (RL77) (когда используются рольставни автоматики).

Картинка с сайта: roleta23.ru

Роллетные ворота из 55 профиля со смотровыми вставками

Продукция марки Дорхан представлена вариантами:

• усиленные экструдированные профили RHE с разной маркировкой: получают в результате воздействия на материал высокого давления (RHE45M, RHE56M);
• пенонаполненные RH (с мягким наполнителем) и RHT (с твердым наполнителем), содержат полиуретан, за счет чего улучшаются тепло-, звукоизоляционные качества, но увеличивается, и масса рольставней, примерами служат RH45, RH58;
• роллетные – решетчатые, используются на промышленных объектах, в частных домах для разграничений участка, где устанавливается машина (RHE56GM).

Установка рольставен на заказ «под ключ» или своими руками: встроенный и накладной монтаж

Существует несколько способов установки роллетных систем. Они отличаются принципом монтажа короба и полотна. Вместе с тем учитывают и положение этих элементов конструкции друг относительно друга.

Встроенный монтаж

Способ имеет преимущество – обеспечивает возможность скрыть все выступающие части. Основная проблема, которая может возникнуть, когда осуществляется монтаж рольставней, заключается в сложности установки короба. Внутри него находится вал, свернутое роллетное полотно. При выборе встроенного способа эти элементы конструкции располагаются в пределах периметра проема объекта (оконного, дверного) – на внутренних откосах. Этот способ рекомендуется выбирать в случаях:

• дома большие окна, короб и направляющие помогают уменьшить полезную площадь (если это необходимо);

• есть ограничения по параметрам привода рольставней;

• повышается устойчивость к взлому;

• нет возможности установки роллет за пределами проема.

Существуют разные способы встроенной установки рольставней:

• внутри проема, но коробом наружу, в данном случае полотно располагается вплотную к плоскости окна, внешний водоотлив при этом открыт;
• внутри проема, но коробом внутрь, при этом полотно будет двигаться в одной плоскости с фасадом.

Картинка с сайта: roleta23.ru

Встроенный монтаж в оконный проём, установка коробом наружу

Накладной монтаж

Короб, как и направляющие рольставней вместе с полотном, устанавливается за пределами проема. Направляющие рольставней находятся по бокам, вверху – короб (он крепится над проемом). Такой вариант не позволяет экономить пространство за пределами объекта, но благодаря ему есть возможность сохранить светопропускную способность окна. Применяется накладной монтаж рольставни в ряде случаев:

• обустройство готовых зданий;
• отсутствие ограничений при выборе привода, что может повлиять на габариты короба.

Картинка с сайта: roleta23.ru

Установлены роллеты на окна и дверь накладным монтажом

Установка со встроенным коробом

Предусматривается монтаж короба в нише, которая закладывается в проект. Она находится вверху проема. При этом вся конструкция будет зафиксирована в периметре окна, входной группы. Направляющие находятся по бокам, короб – в верхней части (внутри ниши, возвышающейся над проемом). Такой способ позволяет спрятать рольставни, повысить взломоустойчивость конструкции, причем это достигается не в счет размеров окна/двери. Лишь узкие направляющие могут незначительно уменьшить периметр светопропускной части проема.

Необходимые инструменты, как правильно выбрать крепежные материалы

Чтобы не прерываться на поиск инструмента, материалов, следует подготовить все заранее. Это позволит избежать ошибок из-за спешки. Что потребуется в процессе монтажа:

• перфоратор;

• дрель, для нее подготавливают сверла по металлу, бетону – выбор делается с учетом свойств материалов, с которыми придется работать;

• шуруповерт и биты, также, возможно, понадобятся и другие насадки для электроинструмента;

• клепальный пистолет – понадобится, чтобы фиксировать элементы роллет с помощью заклепок и клепальных гаек;

• набор гаечных ключей;

• молоток;

• маркер;

• ножницы по металлу – для подгонки деталей рольставней на этапе установки;

• отвертки;

• рулетка;

• пассатижи, кусачки;

• строительный уровень.

Учитывая высоту рольставней, подготавливают еще и лестницу, стремянку. По окончании работ необходимо защитить конструкцию – заполнить щели между коробом, направляющими и поверхностью стены, для чего понадобится герметик. Облегчает этот процесс наличие монтажного пистолета.

Рекомендации, которые дают возможность выбрать крепеж:

• чаще используют нагели, а также винты при условии, что проем из прочного материала – бетона, монолитного кирпича, натурального камня, альтернативный вариант – распорные стальные анкера, они могут выдержать значительную тяжесть, причем рекомендуется вводить крепеж на глубину не менее 3 см;
• если проем сделан в стене из материала с пустотами: самым подходящим вариантом являются распорные анкера из стали, а глубина введения крепежа равна 6,5 см;
• проем из дерева – используют шурупы, но подойдут и шпильки стяжного типа;
• металлические поверхности в пределах геометрии проема – саморезы;
• важно также узнать, как установить рольставни – элементы управления: с такой целью применяют гвоздевые винты, альтернативный вариант – дюбели с винтами.

Картинка с сайта: roleta23.ru

Роллеты установлены встроенным монтажом на деревянный каркас

Как правильно установить рольставни. Схема и пошаговая инструкция

Для самостоятельного крепления рольставней существует инструкция. Но установить их возможно, если будет проведена правильная подготовка. На основании списков материалов, инструментов составляется смета.

Проверка комплектации

Автоматические роллеты – многоэлементная система. Собирать ее следует после проверки комплектующих. Отсутствие одной или нескольких специфических деталей может стать причиной остановки работ. Если же не хватает нескольких крепежных элементов, недостаток можно восполнить имеющимися саморезами или заклепками. Их также предлагается приобрести отдельно. Комплектация неавтоматических роллет:

• боковая крышка;
• пластина для крепления;
• профиль концевой;
• замок ригельный;
• ограничительная пластина;
• подшипник;
• шина направляющая;
• заглушка;
• полоса запорная;
• капсула;
• вал октогональный;
• короб;
• пружина тяговая;
• пружинно-инерционный механизм;
• ламели.

Проверяется не только наличие и отсутствие элементов крепления, деталей для сборки системы рольставней, но и качество. Необходимо осмотреть комплектующее. Детали необходимо проверить на целостность, наличие разных дефектов.

Автоматические роллеты для самостоятельной установки поставляются в сборке: короб уже содержит боковые, стенки, а также переднюю, заднюю крышку, вал, подшипники, привод. Роллетное полотно тоже собрано, скручено в рулон. Причем модели ручного управления уже оснащены замком, он врезан в замок. Также в поставке есть направляющие и вспомогательные элементы – мелкие комплектующие.

Картинка с сайта: roleta23.ru

Комплектация рольставней

Проверка качества проема

Особенностью рольставней является требование правильной – ровной установки. Важно не просто собрать комплектующие в единую систему, но и выполнить монтаж роллет в проем, геометрия которого не нарушена. Он должен быть ровным по периметру. Как это можно проверить:

1. Используют рулетку. Определяют длину диагоналей проема. Если она одинаковая, дальнейшие действия будут не нужны. Критической является погрешность не более 5 мм. Нарушение этого правила может привести к снижению надежности рольставней. При существенной погрешности требуется уравнивать диагонали.
2. Применяют строительный уровень. С его помощью можно легко определить положение поверхностей в периметре проема: горизонтальных, вертикальных. Вспомогательный инструмент – отвес. Его используют только для определения положения вертикальных поверхностей проема. При наличии существенных отклонений следует устранить их. Приемлемой является погрешность не более 1,5 мм/пог. м.
3. Восстанавливают геометрию проема. Для этого понадобится штукатурка. Альтернативный вариант – монтаж накладок. С их помощью можно создать идеально ровную поверхность.

Необходимо также проверить, выдержан ли прямой угол по всем четырем точкам проема.

Реализация выбранного способа монтажа

В бытовых условиях своими руками легче установить роллеты, используя накладной способ. Для этого за основу следует взять инструкцию:

1. Планируется монтаж направляющих рольставней. Выполняется разметка под будущие отверстия.
2. Рекомендованный шаг при выполнении отверстий не может превосходить 50 см. Диаметр – 6 мм, до 8 мм дополнительно рассверливается стенка, которая будет находиться снаружи.
3. Если планируется делать монтаж рольворот, диаметр отверстий составит 12 мм.
4. Подготовка короба. При накладном монтаже крышки вставляются в направляющие. Если монтаж встроенный, крышки удерживаются с помощью 2-3 элементов крепления, поэтому готовится соответствующее количество отверстий. Крепеж заводится в сторону стенок проема. При накладном монтаже с помощью 2-3 крепежных элементов крышка тыльной стороной фиксируется на стене.

Как правильно разграничить крепежные отверстия

Сначала соединяются направляющие с коробом. Затем допустимо переходить к разметке отверстий, чтобы прикрепить каркас, а также избежать перекоса установленного изделия. Как их разграничить:

1. Каркас располагают над проемом там, где он будет эксплуатироваться эффективнее всего.
2. Проверяют положение – используют строительный уровень. При сравнении двух диагоналей отклонение не должно быть больше 2 мм.
3. Крепежные отверстия для фиксации направляющих рассверливаются с шагом 30-40 см.
4. С помощью маркера или карандаша переносят на стену разметку отверстий, сделанных на каркасе ранее.
5. Затем будущая роллета убирается, чтобы можно было выполнить сверление.

Если потребуется дополнительно укрепить каркас по низу направляющих, здесь также сверлят отверстия.

Прикрепление каркаса

Благодаря выполненной разметке правильно располагают каркас. При помощи дюбелей, винтов или саморезов можно крепить его. Затем останется подключить систему управления рольставней и непосредственно полотно:

1. После монтажа каркаса можно переходить к фиксации роллетных ламелей. Закрепляют дистанционные кольца на расстоянии 50 см.

2. Сначала полотно роллет перекидывают через вал сверху, заводят в направляющие. Пока полотно не опущено вниз, на верхней ламели располагают тяговые пружины. Они заводятся сбоку. Это объясняет, почему верхняя ламель не должна быть введена в направляющие.

3. Роллетное полотно опускается вниз по направляющим, а пружины в этот момент распределяют между дистанционными кольцами. Они крепятся на валу с помощью отверстий.

4. Выполняется настройка привода, если он предусмотрен конструкцией. Альтернативный вариант для ручной модели роллет – взвод пружины.

5. Короб закрывают, удаляют пленку уже с противоположной стороны. Осуществляют монтаж заглушек. Неплотности заполняют герметизирующим составом.

Подключение привода системы роллет

В первую очередь выполняют действия:

• рассчитывают сечение провода, на результат повлияет мощность электрических узлов конструкции;
• все элементы механизма должны находиться в одном коробе.
• чтобы подключить узел автоматики, необходимым является применение провода от 0,75 мм², но это не предел, допустимо выбирать и большие значения;
• когда выполняется подключение электродвигателя, выделяется отдельный провод.

Картинка с сайта: roleta23.ru

Схема регулировки концевых выключателей на электроприводе роллеты

Скачать инструкцию, позволяющую собрать и смонтировать рольставни

Инструкция по изготовлению и сборке роллет

Скачать инструкцию по установке роллетных ворот

Инструкция по монтажу роллет и роллетных ворот СКАЧАТЬ

Обязательные требования: как произвести установку рольставней своими руками

Если важно понять, как собрать рольставни самому, следует учитывать не только тонкости инструкции по выполнению монтажных работ, но и специальные требования. Без этого нельзя будет получить эффективно работающую защитную систему рольставней. О чем идет речь:

• короб роллет монтируется горизонтально: отклонение от этой плоскости приведет к нарушению движения полотна по направляющим, вместе с тем страдает и внешний вид проема, нельзя допускать такую вероятность и по причине снижения уровня защиты от взлома;
• короб рольставней должен располагаться под прямым углом, причем относительно нескольких элементов – направляющих в первую очередь, между ними и коробом не может быть более существенных отклонений от заданных предельных величин;
• нельзя допускать неровностей: следует придерживаться тех погрешностей, что даются при выполнении сборки, а иначе некоторая часть элементов конструкции будет работать недостаточно эффективно;
• концевой профиль в составе рольставней располагается на ровной поверхности: он последний в конструкции роллет, если это требование не будет выполнено, вероятно, окно или двери не будут герметично закрываться, образуются неплотности на участках, где есть неровности.

Как поставить автоматику в роллету и запрограммировать пульт

Для рольставней двигатели постепенно упрощаются, но, несмотря на это, монтаж все же требует внимательности и знаний, а часто – опыта. Необходимо учитывать тип привода:

• механический: ленточный, шнуровой, кордовый, воротковый или пружинно-инерционный механизм, последний из вариантов самый распространенный, остальные практически вышли из эксплуатации;
• электрический: рекомендуется для объектов, где несколько окон и попросту для удобства.

Для управления вручную есть ограничения – таким способом можно поднимать рольставни не более 35 кг. Будет правильным покупать их в числе прочего и с учетом данного показателя. Но вне зависимости от того, какой вариант выбран, следует осуществлять монтаж привода. Этот узел находится внутри вала, а фиксируется непосредственно на боковой крышке короба.

Существуют приводы со встроенным радиоприемником. Если же узел автоматики необходимо подключить к специальному радиоприемнику, тогда требуется программировать пуль на него. Что следует сделать:

• учитывают вид ПДУ, его программирование может осуществляться по разным схемам, что зависит от марки;
• используя метод копирования кода, прописывается пульт ДУ на плате приемника, но такая возможность есть не всегда, чаще всего необходимо прописывать пульты по очереди;
• программирование пультов ДУ не вызывает сложностей, обычно в инструкции этот процесс описан довольно подробно, в случае возникновения вопросов ответы сразу можно найти.

Обычно пульт уже настроен на определенный сигнал. Но его настройка для открывания роллет гаража, окна в туалете, на даче, в частном доме требуется при утере.

Вопрос-ответ

Какими классами защиты обладают рольставни?

Выбранные для установки у себя дома автоматические ворота (рольставни) обладают защитными функциями, причем проявляют себя по-разному в зависимости от обстоятельств. Так, если рассматривать тип роллет с классом защиты Р1-Р2, то они создают препятствие для шума и пыли, климатическим факторам, являются преградой для насекомых. Существуют более универсальные изделия – с классом защиты Р3-Р5. Они препятствуют взлому, при правильной установке по внутреннему способу монтажа шансы на проникновение внутрь объекта снижаются. Есть еще модели Р6-Р8, но они противостоят более серьезным угрозам, т. к. представляют собой бронированные роллеты.

Лучше всего механические или автоматические конструкции?

Если выбрать ручной способу управления, он обеспечивает высокую степень надежности механизма, но такие рольставни нельзя относить к высокоэффективным, с точки зрения эксплуатации и защиты. Когда нужно получить конструкцию, которая быстро работает, позволяет открывать проем удаленно, то без автоматики не обойтись. Отмечается ее подверженность воздействию внешних факторов. Но приходится выбирать: получить механизм высокой степени защиты, эффективности или простоту устройства и низкий риск поломки.

Картинка с сайта: roleta23.ru

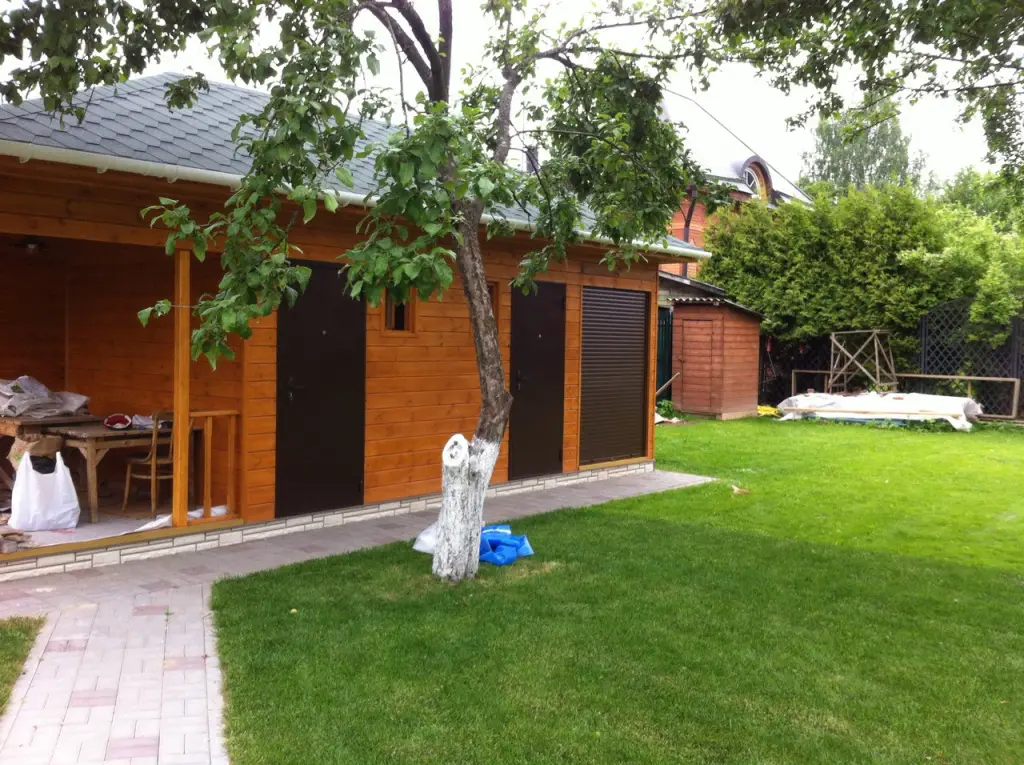

Ручные рольставни на веранде дачного домика

Как правильно выбрать крепеж?

Учитывают свойства материала, из которого сделан каркас объекта, где будут установлены рольставни. Такой вид автоматических ворот должен быть надежно закреплен, т. к. от этого зависит срок его службы, эксплуатационные характеристики. Крепеж выбирается с учетом материала: для бетона и монолитного кирпича советуют использовать дюбели и винты, для дерева лучшим вариантом являются шурупы, а для металла – саморезы. Отдельного внимания заслуживают анкера. Их устанавливают в первом из названых случаев, а также при условии, что материал имеет полости.

На что нужно выбрать в первую очередь при покупке рольставен?

Первым делом учитывается не внешний вид или цена, а защитные качества изделия. Конструкция должна представлять собой надежный барьер в любое время, будь то день или ночь. Рассматривают алюминиевые и стальные рольставни. Причем выбранный вариант определяет расценки, что является не менее важным, но все же второстепенным фактором при выборе. Другие критерии: тип системы управления рольставнями, габариты, разновидность привода.

Основные преимущества применения роллет?

Кроме характеристик, которые учитывают при выборе, не менее важно понимать, чем хороши выбранные автоворота. Общие преимущества таких изделий:

• низкий риск взлома: рольставни обеспечивают защиту от проникновения на объект, они жестко фиксируются при закрывании, образуя гладкую поверхность, что не позволяет найти способ для открывания полотна;
• барьер для климатических факторов: рольставни – это металлическое полотно, состоящее из скрепленных друг с другом ламелей, это позволяет им выдерживать ветровую и другие виды нагрузок, не деформироваться, а сохранять первоначальную форму;
• высокие показатели защиты от шума и снижение потерь тепла: когда говорят о рольставнях, часто предполагают наличие наполнителя внутри ламелей, такое строение имеет одна из разновидностей профиля, благодаря ему тепло с объекта уходит не так быстро, что важно для окон и гаражных ворот, вместе с тем уменьшается уровень шума внутрь объекта, защищаемого такой конструкцией.

Отмечается еще и экономия пространства рядом с роллетами – они поднимаются наверх для открытия и опускаются при закрывании. Для сравнения распашные ворота при въезде или в гараже могут устанавливаться, только если рядом ничто не помешает их работе.

Недостатки роллет?

Несмотря на важные преимущества, следует получить представление и о недостатках. Ключевыми являются факторы:

• общая тяжесть конструкции: чем больше рольставни, тем тяжелее они будут, дополнительно усугубляет ситуацию наличие наполнителя внутри профилей, а также применение стали при изготовлении таких ворот, если важна легкость, следует выбирать алюминиевые конструкции, изготовленные из пенонаполненных профилей;
• подверженность стальных ламелей развитию коррозионных процессов: важно помнить о том, что рольставни – это все же металлическое изделие, а значит, есть риск ржавления под действием осадков, однако в большей мере этому подвержены стальные роллеты, поэтому важно позаботиться о воротах, обеспечить антикоррозионную защиту, если таковая не была предусмотрена производителем.

Видеоролик: как самостоятельно собрать рольставни

Какие чаще всего проблемы могут возникнуть при установке роллет. Рекомендации специалиста: как избежать ошибок при монтаже

Учитывая, что рольставни устанавливаются вместо входной группы или на окнах – являются защитой объекта от разных внешних факторов, то следует подготовиться к тому, что со временем появятся проблемы при их эксплуатации:

• деформируется полотно: так происходит при попадании сторонних предметов в механизм, неравномерном закрывании/открывании рольставней, а также в случае, когда на полотно оказывает сильная ветровая нагрузка;
• повреждение короба – он ломается, если выбирается накладной способ фиксации, на короб сверху может упасть ветка или тяжелый предмет с верхних этажей;
• изменение формы направляющих: к сожалению, основной причиной является неосторожная эксплуатация, следует правильно пользоваться рольставнями.

Но недостаточно выполнять рекомендации производителя по использованию таких ворот, нужно еще и правильно провести монтаж. Основные ошибки:

• неверно выполненные замеры: тогда проблемы возникнут уже на этапе монтажа, в остальных случаях сложности отмечаются лишь при активной эксплуатации изделия, важно внимательно подходить к этой задаче, вооружившись рулеткой, карандашом;

• установка рольставней на неровные поверхности проема, вследствие этого произойдет расшатывание элементов конструкции, следует проверять и выравнивать стенки;

•
  несоответствие параметров механизма рольставней выбранному приводу, в частности, учитывают вес, не все ориентируются по этому параметру, часто обращают внимание на цену, мощность.

Самостоятельный монтаж рольставней

Содержание:

• Подготовительный этап установки роллет
• Визуальная оценка и корректировка оконного проема
• Какой вид монтажа выбрать
• Поэтапная инструкция монтажа рольставней
• Проверка результата монтажа

Подготовительный этап установки роллет

Иногда люди устанавливают рольставни самостоятельно. Для этого бывают разные причины: некоторые любят делать все своими руками, другие считают, что на этом можно сэкономить, а кто-то просто хочет приобрести новые навыки. Установить рольставни самостоятельно возможно. Тем более, если вы это сделаете у себя дома, то наверняка сможете помочь выполнить монтаж своим родным.

Мы подскажем как сделать установку рольставней правильно

Прежде всего нужно подготовиться к работе, а это значит приобрести необходимые инструменты и оценить оконный или дверной проем, где планируется производить монтаж.

Инструменты для установки рольставней:

• металлическая рулетка,
• уровень,
• простой карандаш,
• дрель,
• перфоратор,
• шуруповерт,
• сверла,
• саморезы,
• молоток,
• гаечные ключи,
• отвертка,
• плоскогубцы,
• мультиметр,
• стремянка,
• монтажный пистолет с герметиком,
• ножницы по металлу.

Что-то из перечисленного есть в каждом доме, но некоторые инструменты возможно придется приобрести или взять в аренду.

Картинка с сайта: xn--80aleen8i.xn--p1ai

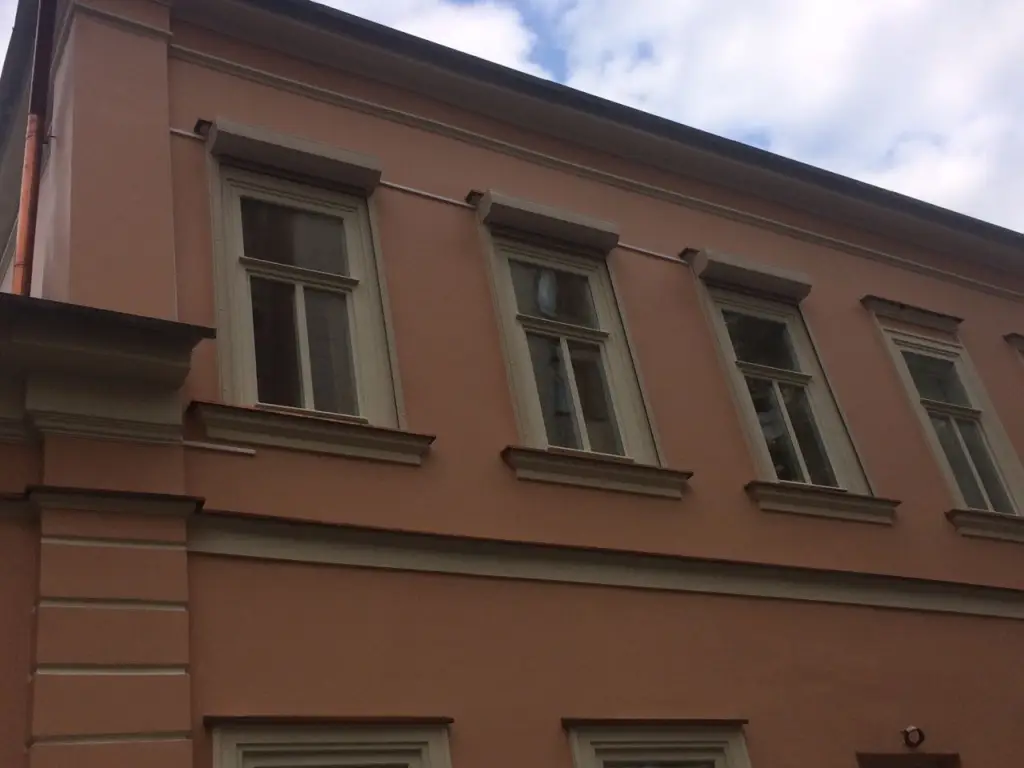

При монтаже роллет на верхних этажах нужно быть очень аккуратным

Визуальная оценка и корректировка оконного проема

Прежде чем установить рольставни, нужно убедиться, что оконный проем симметричный. В случае выбора встроенного монтажа, отклонение размеров, превышающие допустимые могут стать большой проблемой в работе роллет. Для того, чтобы проверить симметричность проема, понадобится строительный уровень.

На один метр длины, отклонение в линии откоса не должно быть больше 1.5 мм

Оконные откосы не должны содержать глубоких сколов. Место соединения короба рольставней и стены не должно иметь зазор больше 5 мм. Если вы убедились в том, что окна не идеальны, прежде всего нужно заняться усовершенствованием проема. Для этого понадобится штукатурка, и прокладки под направляющие рельсы и короб, а также терпение, настойчивость и аккуратность.

Остались вопросы? Кликните на иконку ниже, чтобы задать нам вопрос.

Какой вид монтажа выбрать

Для самостоятельной установки рольставней больше всего подходит накладной вид монтажа. Он представляет собой установку короба над проемом, который выпирает наружу. Полотно роллет в закрытом виде оказывается практически в одной плоскости со стеной. Такой вариант терпит некоторые погрешности в измерениях и работе. Он проще, так как может быть выполнен уже на готовых окнах, отсутствует необходимость подготовки откосов. Накладной монтаж осуществляется быстрее чем другие варианты.

Накладной монтаж — самый популярный вариант установки рольставней, но он не обеспечивает такую защиту как встроенный

Кроме указанного выше есть встроенный и комбинированный монтаж. Встроенный должен быть осуществлен еще на этапе строительства. Так что если вы строите дом своими руками, то можете этот момент продумать заранее. При встроенном варианте, как следует из названия, короб и направляющие роллет находятся внутри проема, обеспечивая большую взломоустойчивость.

Минус встроенного монтажа — перекрытие коробом части светового проема, а плюсом является надежная защита от взлома

Комбинированный вариант требует установки короба в специальную нишу. Он обладает высоким уровнем защиты, но не уменьшает световой проем как встроенный. Углубление для короба над окном для комбинированной установки роллет нужно запланировать на этапе строительства здания.

Картинка с сайта: xn--80aleen8i.xn--p1ai

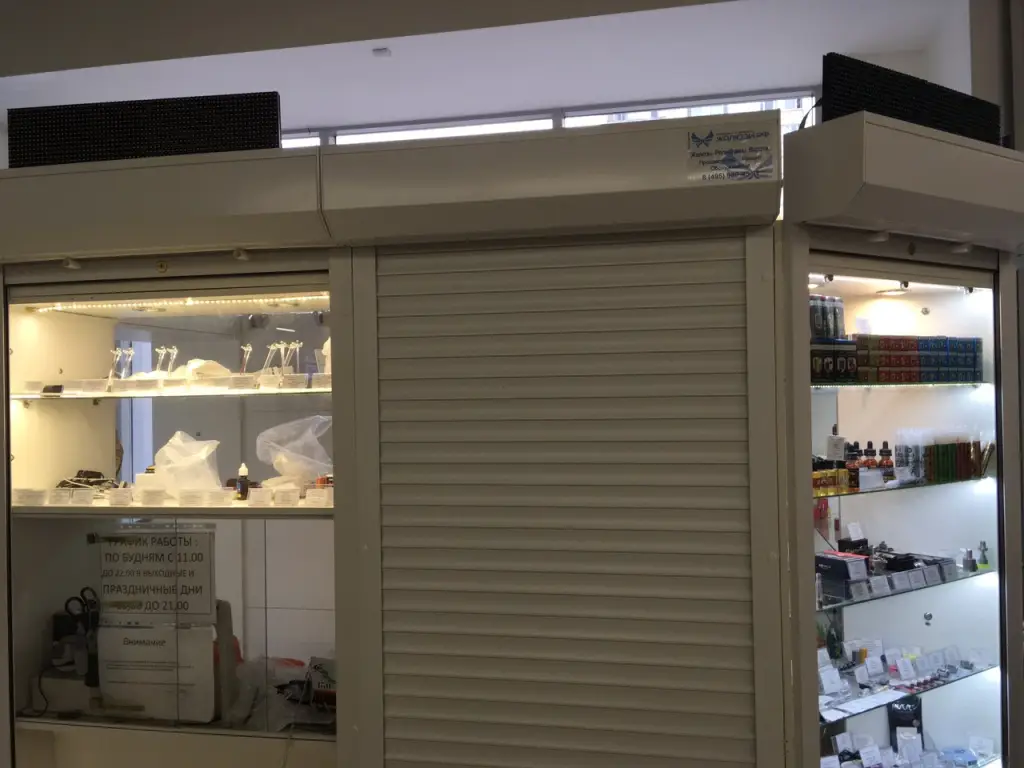

Для коммерческих помещений в приоритете безопасность, поэтому монтаж лучше доверить специалистам

Поэтапная инструкция монтажа рольставней

Для того чтобы установить рольставни, существуют стандартные этапы работы:

1. Подготовка направляющих. Там где будут располагаться направляющие, просверлите отверстия диаметром 8 мм через каждые 50 см. Оставьте приблизительно 10-15 см от края направляющих.
2. Подготовка короба. Для установки заклепок просверлите два отверстия сквозь приложенную к коробу крышку. В самом коробе нужно просверлить те места, где он будет крепиться к стене.
3. Сбор конструкции. Соберите в одну систему короб и направляющие.
4. Разметка. Приложите конструкцию к стене и сделайте пометки проделанных отверстий с помощью карандаша или маркера. Уберите каркас и проверьте симметричность отметин на стене с помощью уровня. С помощью креплений конструкции проделайте отверстия для дюбелей.
5. Подготовка крепления. Используя разметку, просверлите, где это необходимо и вставьте дюбеля. Все крепежные элементы нужно хорошо затянуть.
6. Ширина каналов для элементов управления. Просверлите отверстия для элементов управления и вставьте пружину. Размеры каналов будут отличаться в зависимости от способа управления. Например, если запланированное ручное управление, то отверстие должно быть 12 мм. В случае автоматической регулировки отверстие для выведения элементов управления должно быть 16 мм. Если регулировка планируется карданного типа, то ширина канала должна составить 20 мм.
7. Монтаж каркаса. На задней стенке каркаса располагается пленка, ее надо снять. Проверьте совпадение разметки и отверстий в конструкции, закрепите саморезами.
8. Установка элементов управления. В случае наружного монтажа, установка системы управления осуществляется в помещении. Сделайте разметку, просверлите отверстия, установите направляющие и лентоукладчик. Автоматизированное управление сложнее и производится согласно схеме.
9. Сборка полотна. Полотно роллет состоит из отдельных ламелей шарнирно закрепленных друг с другом. После сборки на конечных ламелях устанавливаются стопоры и ригели. Для автоматического управления используются концевые выключатели вместо стопоров. Зафиксируйте тяговые пружины в отверстиях на валу по верхнему краю и подключите элементы управления.

Картинка с сайта: xn--80aleen8i.xn--p1ai

Без специальных навыков и инструментов, установить рольставни правильно достаточно сложно, но при желании возможно

Проверка результата монтажа

После установки рольставней, необходимо проверить работу изделия. Для этого достаточно поднять полотно вверх до упора, зафиксировать на нужной высоте и опустить полностью. При работе должны отсутствовать посторонние звуки. Не допускается перекос полотна, так как такие роллеты долго не прослужат. После тестирования, снимите защитные пленки, установите заглушки, закрепив их герметиком. На этом монтаж закончен. Но зачем тратить силы и время, если эту работу можно доверить специалистам?

Мы предоставляем услуги бесплатного замера и монтажа рольставней

Красивые рольставни с фотопечатью — наша работа

Наши специалисты знают, что посоветовать, если оконные проемы нестандартные или несимметричные. Работу по установке роллет производят быстро и аккуратно. Мы предоставляем гарантию на изделия и работу и гордимся своими результатами. Опыт помноженный на профессионализм наших специалистов позволит наслаждаться работой рольставней долгие годы. Чтобы задать вопрос или записаться на замер, пишите в чат прямо сейчас!

Хотите больше полезной информации? Подпишитесь на наши соцсети!

Акции и
предложения

Подробнее

Оцените материал:

Проверяем комплектность. В один комплект должны входить: короб защитный в сборе — 1 шт., роллетное полотно — 1шт., направляющие шины — 2 шт., комплектация — 1 набор.

Проверяем качество подготовки проема. Проем должен быть с ровными гладкими стенами без наплывов и трещин.

Далее приступаем непосредственно к монтажу.

Просверлить отверстия в направляющих шинах через две стенки. Нижнее и верхнее отверстия выполнить на расстоянии 100…150 мм от обрезов шины. Остальные отверстия разместить равномерно по длине шины с шагом 450…500 мм

Просверлить отверстия в передних отбортовках боковых крышек и крышке короба (по два отверстия с каждой стороны короба) для последующей установки заклепок.

Просверлить в задней панели короба отверстия для крепления короба к проему:

при комбинированном монтаже сверлить по два отверстия в задней и верхней отбортовках каждой крышки.

Просверлить отверстие необходимого размера в задней отбортовке крышки и короба для вывода элементов привода.

Примечание: данная операция выполняется для наружного вида монтажа для вывода через стену кабеля электродвигателя, кардана, шнура или корда.

Установить в крышки два направляющих устройства.

Установить каркас роллеты на месте монтажа:

Направляющие шины роллеты должны быть выставлены по уровню в вертикальных плоскостях, защитный короб — в горизонтальной плоскости. Роллета должна быть расположена симметрично относительно проема. Короб и направляющие шины должны прилегать к обрамлению проема по всей длине. Допускаются местные зазоры не более 5 мм. Разность длин диагоналей, замеренная по крайним точкам направляющих шин, не должна быть более 2 мм.

Наметить расположение отверстия в стене для вывода элементов управления.

Примечание: данная операция выполняется для наружного монтажа.

Снять каркас роллеты с места монтажа и просверлить отверстие в стене для вывода элементов управления:

• для вывода кабеля электродвигателя, шнура,- отверстие d 12 мм

• для вывода ленты — отверстие d 16 мм

• для вывода кардана, корда — отверстие d 14 мм. Рассверлить отверстие четырехгранное 20мм на необходимую глубину под цилиндрический выступ кардана.

Установить защитную пружину или трубку в отверстие вывода, шнура или корда.

При наличии нижнего обрамления роллеты выполнить в направляющих шинах пазы для запорных элементов запирающих устройств. В остальных случаях пазы выполняют после установки роллетного полотна.

Установить каркас ролллеты на месте монтажа, предварительно сняв защитную пленку с задней панели короба. Сверлить отверстия под установку дюбелей в обрамлении проема по готовым отверстиям в шинах и коробе. Во избежание повреждения элементов роллеты сверлильным патроном, следует пользоваться удлиненными сверлами или бурами по бетону.

Закрепить каркас роллеты при помощи крепежа, осуществляя периодический контроль правильности установки при помощи строительного уровня.

Роллеты должны быть надежно закреплены и тем самым не представлять потенциальной опасности для жизни и здоровья людей. Деревянные заглушки, монтажную пену, силикон запрещается использовать в качестве средств крепежа.

При монтаже автоматических роллет — соединить кабель электродвигателя с клеммами выключателя в соответствии с инструкцией по монтажу двигателя. При необходимости, наращивание кабеля электродвигателя осуществляется пайкой жил кабеля и удлиняющего кабеля. Места пайки должны быть надежно электроизолированы.

При монтаже роллет с ручными приводами — заправить ленту, корд или шнур в соответствующие направляющие.

При наружном монтаже ленту или кабель электропривода заправить в выполненное в стене отверстие. Корд или шнур заправить в защитные элементы, провести через стену и предварительно закрепить.

Установить и закрепить элементы управления приводом.

Ручные привода: ленточный, шнуровой, кордовый и воротковый:

При встроенном монтаже крепление элементов управления производится на направляющую шину при помощи заклепок или саморезов.

Установить полотно в пазы направляющих шин. Полотно завести над валом привода со стороны задней панели. Во избежание повреждения покрытия полотна, вал привода необходимо обернуть мягким прокладочным материалом.

При монтаже роллет с ручными приводами — окончательно закрепить ленту либо шнур или корд на шкиве привода.

Вращая вал, произвести намотку тягового элемента на шкив. Длина намотки должна обеспечивать полный подъем полотна.

Собрать роллетное полотно с тяговыми элементами (тяговыми пружинами или ригелями).

Закрепить тяговые элементы к валу привода. Тяговые пружины заправить в продольные перфорационные отверстия вала.

Оси ригелей установить в установочные отверстия ригельных колец, свести кольца до упора. Положение колец фиксировать саморезами. Вал не сверлить! Саморез закручивать в радиальное отверстие ригельного кольца до упора в стенку вала.

Примечание:При использовании вороткового привода, фиксацию тяговых элементов производить после установки конечного положения ограничителя редуктора «в упор» при движении полотна вниз.

Установить стопоры, ограничивающие высоту подъема полотна, предварительно просверлив сквозные отверстия в концевом профиле полотна. Сверление отверстий производится на расстоянии 50-100 мм от направляющих шин.

При комплектации роллеты пружинно-инерционным механизмом (ПИМ) после установки полотна в направляющие выполнить следующие операции:

• установить тяговые пружины

• произвести предварительное натяжение пружины ПИМ, вращая вал привода в направлении закручивания пружины (по часовой стрелке при взгляде со стороны правой крышки).

• зафиксировать пружину при помощи скобы

• тяговые пружины заправить в продольные перфорационные отверстия вала

• снять скобу, фиксирующую пружину ПИМ. Придерживая полотно рукой, проверить работу ПИМ

• Полотно должно сворачиваться полностью, ход полотна должен быть плавным.

• При необходимости произвести регулировку натяжения ПИМ. » установить стопоры, ограничивающие высоту подъема роллеты.

Произвести подключение электропривода к электрической сети и отрегулировать положение концевых выключателей. Данные работы производить, руководствуясь инструкцией завода-изготовителя привода.

Произвести проверку работоспособности роллеты.

Установить крышку защитного короба в паз короба и прикрепить ее заклепками.

После окончания монтажа шлицы головок винтов и шурупов, крепящих направляющие шины, рассверливать во избежание несанкционированного отворачивания в целях повышения защитных свойств роллеты.

Технологические отверстия закрываются декоративными заглушками.

После завершения монтажных работ произвести заделку монтажных зазоров. В качестве герметизирующих материалов применют силиконовые или акриловые герметики, а также монтажную пену. Применяемые герметизирующие материалы должны быть совместимы с прилегающими строительными конструкциями и элементами роллеты.

Как установить рольставни своими руками

Рольставни – это конструкции, обеспечивающие безопасность коммерческой и жилой недвижимости. Такие системы чаще всего приобретаются для установки на витринах, в гаражах, дверных и оконных проемах.

Установка рольставней специалистом стоит не дешево и часто покупатель желает сэкономить, выполнив монтаж самостоятельно. Чтобы все этапы установки были четко соблюдены, в этой статье мы их все подробно опишем и расскажем о нюансах. Ниже детально изложена информация по монтажу роллет от производителя Alutech, основанная на опыте наших монтажников.

Содержание

• Классификация систем
• Устройство конструкции
• Способы установки роллет
• Подбор элементов крепления
• Подготовительные работы
• Какие понадобятся инструменты и материалы
• Как собрать роллеты на окна
• Как правильно установить рольставни
• Подключение автоматики
• Требования к установке роллет
• Советы наших монтажников
• Обслуживание роллет

Классификация систем

В зависимости от потребностей, нужно выбрать рольставни подходящего класса. От этого будет зависеть надежность всей системы. Выделяют 8 классов роллет, которые различаются взломостойкостью.

1. Р1-Р2 – чаще всего выбирают для сантехнических или классических роллет. Защищают помещение от шума, пыли и ветра. Монтаж рольставней этого класса не защитит недвижимость на 100% от взлома и проникновения непрошеных гостей. Чтобы обойти защиту этого класса злоумышленникам потребуется минимум 10-15 минут.
2. Р3-Р5 — стальные или экструдированные профили. Обладают повышенной взломостойкостью. Для обхода защиты данной системы потребуется не менее 20-25. минут. Подходят для ворот и решеток на окна.
3. Р6-Р8 – класс улучшенной защиты. Используются в помещениях, где необходима серьезная защита от взлома и проникновения. Бронированные и пуленепробиваемые системы. По способу управления бывают как механическими, так и автоматическими.

У каждого из этих типов есть как плюсы, так и минусы. Стальные модели обладают повышенной шумо- и теплоизоляцией. Внутренние пустоты в них заполнены пенополиуретаном. К минусам можно отнести:

• Большие размеры, что несет дополнительную нагрузку на всю систему, особенно если установлена автоматика.
• Стальные ламели рольставен подвержены коррозии. Для того, чтобы этого избежать, наносится декоративная пропитка.

Алюминиевые рольставни обладают декоративными качествами, придавая строгий лаконичный внешний вид зданию. Они просты в управлении, благодаря надежной автоматике. Отлично защищают помещение от пыли, проникновения солнечных лучей и шума. Но главная их задача — это защита от незаконного проникновения злоумышленников, с которой они справляются на «отлично». Еще один их существенный плюс – небольшой вес.

Устройство конструкции

До того, как установить роллеты на окна рекомендуется подробно изучить, из каких элементов они состоят:

• Полотно – является основной частью всей конструкции. Состоит из одинаковых по ширине и длине элементов (ламелей), соединенных между собой.
• Направляющие профили — отвечают за движение полотна, его закрытие и открытие, а также защищают полотно от выдувания и выдавливания при установке.
• Управление. Механизм, отвечающий за открытие и закрытие полотна, помещается внутрь короба и состоит из целого ряда различных элементов.
• Замки — отвечают за блокировку и защиту от нежелательного проникновения.

Картинка с сайта: rusroll.ru

Способы установки роллет

1. Наружный или накладной — самый распространенный.
   • Используется преимущественно для зданий, где окна и двери уже установлены. Подходит для монтажа различных приводов.
   • Короб выходит за пределы плоскости фасада.
   • Роллеты не перекрывают световой проем.

   Минус в цене, так как такая система выйдет дороже встроенной на 2-3 тысячи рублей.

2. Встроенный монтаж предполагает установку, как самой конструкции, так и направляющих в самом оконном или дверном проеме (на внутренние откосы). Есть нюансы:
   • Такой тип монтажа подходит для больших и панорамных окон, так как световой проем не полностью будет перекрыт направляющими и задней стенкой короба.
   • Управление может быть как ручным, так и автоматическим.
   • Этот вид монтажа наиболее устойчив ко взлому.
3. Комбинированный монтаж должен быть запланирован еще в процессе строительства или реконструкции, так как для него придется сформировать специальную выемку вверху оконного проема. Возможны несколько вариантов фиксации короба и направляющих в зависимости от типа конструкции.

Подбор элементов крепления

Перед тем, как собрать рольставни самому важно грамотно подойти к выбору элементов крепления. Мы рекомендуем обратить внимание на следующее:

• Если в проеме окна установлены элементы из монолитного кирпича, бетона или природного камня, для крепления лучше использовать пластмассовые дюбели с гвоздевым шурупом. В зависимости от типа конструкции можно заменить их распорными анкерами. Крепежные элементы устанавливаются на глубину в 3 сантиметра и более.
• Если материал оконного проема имеет пустоты, в качестве крепления берем распорные стальные анкера с глубиной закладки не менее 6,5 сантиметров.
• Для металлических конструкций для крепежа чаще всего используют винты-саморезы.
• Для крепления элементов систем управления используются пластмассовые дюбели или гвоздевые винты.

Картинка с сайта: rusroll.ru

Подготовительные работы

Перед тем, как установить рольставни своими руками, важно выполнить следующие действия:

1. Проверяем, чтобы оконный проем был ровным. Для этого обычной рулеткой замеряются и сравниваются между собой диагонали окна. Разница не должна превышать 5 мм. Если пренебречь этими неровностями, то впоследствии рольставни будут недостаточно герметичны, а значит небезопасны.
2. Строительным уровнем необходимо проверить горизонтальность как нижнего, так и верхнего откоса. Вертикальность боковых сторон проема окна можно проверить отвесом. Допустимое отклонение составляет не более полутора миллиметров на каждый погонный метр.
3. Сколы, неровности или трещины на откосах перед началом установки необходимо устранить. Это можно сделать штукатуркой или накладками, что увеличивает стоимость монтажных работ.

Какие понадобятся инструменты и материалы

Чтобы поставить рольставни своими руками придется позаботиться о наличии соответствующего инструмента. Под рукой должны быть:

• перфоратор, дрель и молоток;
• шуруповерт и отвертки;
• ножницы по металлу;
• набор сверл как по бетону, так и по металлу;
• кусачки или пассатижи;
• гаечные ключи;
• строительный уровень и рулетка;
• маркер для разметки;
• клепальный пистолет;
• лестница — для работ на высоте свыше 1,5 метров;
• мультимер и индикаторная отвертка для монтажа привода;
• герметик и монтажный пистолет – для герметизации направляющих и стыков стен.

Кроме этого не забудьте проверить, чтобы в комплекте были все необходимые элементы и без дефектов.

Картинка с сайта: rusroll.ru

Как собрать роллеты на окна

Начинать монтаж необходимо с подготовки боковых направляющих.

• Для этого на ровную поверхность попарно выкладываются направляющие элементы.
• На них маркером наносится разметка для будущих отверстий.
• Расстояние между отверстиями — 40-50 сантиметров, при этом первую метку нужно сделать в 10 см от обреза направляющей шины.
• Сквозное отверстие просверливается диаметром 8 мм.

Для накладного монтажа отверстия придется сдвинуть ближе к внешнему краю направляющих элементов, только затем сверлят отверстия 8 мм.

Подготовка короба к установке.

• Крышка прикладывается к коробу.
• С каждой стороны насквозь просверливаются по 2 отверстия диаметром 4,2мм — они нужны для установки заклепок на заключительном этапе.
• Определяется расположение отверстий, необходимых для фиксации короба (с обратной стороны для наружного монтажа, сверху – для встроенного).
• Делается разметка и просверливаются отверстия диаметром 8 мм.
• Для установки привода также нужно просверлить отверстие.
• Направляющие шины соединяются с коробом.

Разметка под крепежные элементы.

• Каркас из рольставен прикладывается к проему (к этому моменту все элементы должны находиться на стене).
• Проверяется горизонтальность короба и вертикальность направляющих, сравнивается длина диагоналей (допустимое отклонение — не более 2 мм).
• На стену переносится разметка отверстий с направляющих и короба (отверстия уже должны быть просверлены).

Подготовка отверстий под крепежные элементы.

• Со стены нужно убрать каркас.
• По ранее проставленным отметкам просверливаются отверстия.
• В стену вставляются дюбели.
• Под привод просверливается отверстие диаметром 12-20 мм (в зависимости от модели рольставен).
• В отверстие ставится защитная пружина.
• При необходимости, сверятся отверстия для установки запорных элементов в нижней части направляющей.

Крепление каркаса.

• Нужно снять защитную пленку с задней стенки каркаса.
• Собранный каркас переместить к месту установки.
• Проделанные отверстия сопоставляются с разметкой на стене.
• Каркас фиксируется по разметке шуруповертом и саморезами.

Установка системы управления.

• На стену помещения на носится разметка.
• Сверлятся отверстия.
• Крепятся направляющие и лентоукладчик.

Как правильно установить рольставни

На верхний вал на расстоянии 40-50 см друг от друга устанавливаются дистанционные кольца.

Ставятся ригели — с обеих сторон конечного профиля полотна.

С верхней стороны вала полотно оборачивается и заводится в направляющие шины.

С верхнего края полотна устанавливаются тяговые пружины, которые затем фиксируются в перфорированных отверстиях вала.

После монтажа полотна рольставен короб закрывается, отклеивается защитная пленка с лицевой стороны роллеты.

В конце монтажных работ ставятся заглушки, после чего обрабатываются силиконовым герметиком.

Подключение автоматики

Заключительным этапом установки рольставен является подключение автоматического управления. Здесь нужно следовать ряду правил:

• Все составляющие соединения электросхемы в обязательном порядке размещаются в распределительные коробки.
• Когда будет рассчитываться минимальное сечение провода, следует учесть мощность всех приводов.
• Для подключения автоматики подойдет провод с сечением от 0,75 мм².
• Запрещается использовать провода, которые имеют полиэтиленовую оболочку.
• Используйте разные кабели для каждой группы электродвигателя.

Картинка с сайта: rusroll.ru

Требования к установке роллет

То, как будет выглядеть и работать конструкция во многом зависит от того, насколько качественно был сделан монтаж. При установке важно соблюсти следующие требования:

• Короб должен быть установлен горизонтально, без погрешностей; по отношению к направляющим строго под углом 90 градусов.
• Недопустим изгиб короба или направляющих шин по рельефу стены.
• Для концевого профиля заранее нужно подготовить максимально ровную и горизонтальную поверхность.

Советы наших монтажников

• В процессе монтажа важно соблюдать технику безопасности, использовать устойчивую стремянку и исправный инструмент.
• Лучше всего выполнять работы небольшой бригадой.
• Подключение электропривода доверьте специалисту.

Обслуживание роллет

• Направляющие шины и полотно необходимо регулярно чистить от пыли, грязи, снега, льда, а также веток мелких камней и листьев. Так вы будете поддерживать рольставни в исправном состоянии.
• При обледенении полотна в сильные морозы перед запуском нужно аккуратно очистить поверхность ото льда. Для этого достаточно постучать рукой с внутренней и внешней стороны ламелей.
• Чтобы очистить ламели от пыли и грязи, достаточно протереть их тряпочкой, предварительно смоченной в мыльном растворе.
• Рекомендуем ежегодно делать технический осмотр конструкции с участием специалистов, желательно той компании, которая ее устанавливала.

Картинка с сайта: rusroll.ru
