ПОДКЛЮЧЕНИЕ

Подключение к телевизору

ш

Y —————————————————————————- «

Сг/Рг » 1

• Если Ваш телевизор лоддерживает функцию прогрессивной развертки используйте

Y РЬ Рг видеовыход DVD-ресивера для подключения. Нажмите кнопку PS/IS, чтобы переключить

DVD-ресивер в режим выхода сигнала с прогрессивной разверткой.

• Чтобы использовать DVD-ресивер в режиме изображения с чересстрочной разверткой, нажмите

кнопку PS/IS. Режим изображения с прогрессивной разверткой не может использоваться,
если на выход подается сигнал с чересстрочной разверткой.

• Если Ваш телевизор оборудован видеовходом S-Video, Вы можете подключить DVD-ресивер

к телевизору с помощью S-Video кабеля. Установите режим чересстрочной развертки
при использовании видеовыхода S-Video.

• Если Ваш телевизор оборудован компонентным видеовходом Y СЬ Сг, используйте компонентный

видеовыход Y СЬ Сг DVD-ресивера для подключения. Установите режим чересстрочной развертки
при использовании компонентного Y СЬ Сг видеовыхода.

• Следует отметить, что наилучшее качество изображение достигается при подключении

с использованием компонентного видеовыхода Y СЬ/РЬ Сг/Рг. Подключение с использованием
композитного видеовыхода рекомендуется выполнять только при невозможности подключения

другими способами.

• Если аудиовыход DVD-ресивера также подключается к телевизору, тогда выход MIXED AUDiO OUT

(микшированный стереофонический аудиовыход) DVD-ресивера должен быть подключен

к стереовходу AUDIO IN телевизора, обычно находящемуся на той же панели телевизора,
что и VIDEO IN (видеовход).

• Если аудиовыход DVD-ресивера подключается к телевизору, как было описано выше,

то следует установить параметр РЕЖИМ DOWNMIX в меню настроек громкоговорителей

в режим LT / RT, V SURR или СТЕРЕО вместо 5.1 СН (подробное описание данной операции

смотрите на странице 31).

• Выход RGB через разъем SCART и выходы Y СЬ Сг не могут использоваться одновременно.

При использовании выхода SCART, необходимо установить соответствующий параметр опции

ВИДЕО ВЫХОД (подробное описание данной операции смотрите на странице 30).

9

ПОДКЛЮЧЕНИЕ

Подключение к усилителю с цифровыми входами

У1с1ео 1п

Видеокабель

Coaxial 1п

Задняя панель

Opticalln ГП <Üfla>

Усилитель с цифровыми входами

• Если Вы хотите воспроизводить звук через внешний усилитель, подключите оптический

или коаксиальный аудиовыход ВУВ-ресивера к соответствующему аудиовходу усилителя,
как показано на рисунке.

ПРЕДОСТЕРЕЖЕНИЕ

• Во избежание повреждения компонентов домашнего кинотеатра не подключайте акустическую

систему, поставляемую в комплекте к внешнему усилителю.

10

ПОДКЛЮЧЕНИЕ

Подключение внешнего источника сигнала

Левый громкоговоритель

окружающего звука

Правый громкоговоритель

окружающего звука

• Если Вы хотите воспроизвести звук с внешнего источника сигнала, выполните подключения

в соответствии с рисунком.

ПРИМЕЧАНИЕ

* При воспроизведении звука через вход AUX функции декодера Dolby Pro Logic II не активны.

11

ОСНОВНЫЕ ОПЕРАЦИИ

Выбор режима работы устройства

После включения DVD-ресивера нажмите кнопку FUNCTION на передней панели или на пульте

дистанционного управления, чтобы переключить между режимами DVD-плеера, тюнера

или аудиовхода (AUX).

Воспроизведение дисков

1. Нажмите кнопку S1ANDBY, чтобы включить питание. С помощью кнопки FUNCTION переведите

домашний кинотеатр в режим DVD-плеера.

2. Нажмите кнопку EJECT. Лоток для загрузки дисков откроется

автоматически, вставьте диск лейблом вверх.

]

3. Нажмите кнопку EJECT еще раз, лоток закроется. Начнется автоматическое распознавание диска.
4. Нажмите кнопку PLA)’, диск начнет воспроизводиться автоматически.

На экране телевизора появится меню или субтитры при проигрывании
DVD-диска. При проигрывании SVCD- или VCD2.0-диcкa
на экране появится меню и устройство перейдет в режим РВС. ™

ndby

При проигрывании CD- или VCD1.1-диска воспроизведение
начнется в порядке нумерации треков.

5. Нажмите кнопку STOP для остановки воспроизведения.

Нажмите кнопку STOP один раз, DVD-ресивер перейдет в режим

временной остановки, то есть при нажатии кнопки PLAY диск начнет
воспроизводиться с момента остановки. Если нажать кнопку STOP

повторно, то DVD-ресивер перейдет в режим полной остановки.

6. После окончания воспроизведения выключите питание кнопкой,

расположенной на передней панели DVD-ресивера, либо переведите
в режим ожидания, нажатием кнопки STANDBY на пульте

р

дистанционного управления. Отключите шнур электропитания,

если не собираетесь использовать устройство в течение длительного
времени.

ПРИМЕЧАНИЕ

• При нажатии кнопки STOP во время воспроизведения МРЗ-диска DVD-ресивер перейдет сразу

в режим полной остановки.

\

о

Q

оааа

а а а а

а а а а

а а aja
О О О О

Выбор системы цветности

Выберите систему цветности устройства в соответствии с системой телевизора.

Для выбора системы PAL, NTSC или режима автоопределения (АВТО)

последовательно нажимайте кнопку P/N

1. Выберите систему цветности PAL, если телевизор работает в системе PAL.

2. Выберите систему цветности NTSC, если телевизор работает в системе NTSC.
3. Выберите режим автоопределения, если используется мультисистемный телевизор.

О о

а а а а

0|0|0|0|
а а а а

о р о о

ПРИМЕЧАНИЯ

• Переключение системы цветности невозможно во время воспроизведения дисков.
• Переключение системы цветности также невозможно, если Ваш телевизор работает в режиме

прогрессивной развертки, так как этот режим поддерживает только систему NTSC.

• Переключение систем цветности доступно в режиме остановки или при отсутствии диска.
• Некоторые функции или весь диск могут быть воспроизведены неправильно, если выбрана

неверная система цветности. Мы рекомендуем установить систему цветности устройства и телевизора

в режим АВТО.

12

Пауза / покадровое проигрывание диска, Отображение информации о диске, Регулировка уровня громкости

Основные операции Чат поддержки

• Изображение
• Текст

ОСНОВНЫЕ ОПЕРАЦИИ

Пауза / покадровое проигрывание диска

□ □

1. Нажмите кнопку PAUSE в режиме воспроизведения.

Нажмите кнопку PAUSE один раз для того, чтобы остановить
воспроизведение. На экране телевизора отобразится информация,
как показано на рисунке:

2. Нажмите кнопку PAUSE в режиме паузы, каждое нажатие воспроизводит по одному кадру.

Нажмите и удерживайте кнопку PAUSE для покадрового воспроизведения. На экране телевизора

отобразится информация, как показано на рисунке:

3. Нажмите кнопку PLAY для нормального воспроизведения.

ПРИМЕЧАНИЯ

• Если скринсэйвер включен (подробное описание данной операции смотрите на странице 30),

экран телевизора переходит в режим защиты экрана, если изображение на экране не меняется

в течение приблизительно 2-х минут (в режимах паузы, остановки, меню, отсутствие диска и т.д.).

• DVD-ресивер переходит в режим ожидания, если никакие действия не выполняются в течение 20 минут.
• Режим покадрового воспроизведения недоступен при работе с CD- и МРЗ-дисками.

Отображение информации о диске

Нажмите кнопку OSD, чтобы отобразить некоторую информацию о воспроизводимом диске.
Последовательно нажимайте клавишу OSD, чтобы изменить отображаемую информацию.

На рисунке ниже приведен порядок отображения информации при последовательном
нажатии кнопки OSD:

ВСЕГО ПРОШЛО

ВСЕГО ОСТАЛОСЬ

DVD-диск: 1

Т Т Х х / х X С Н х х / х X х ; х х : х X

X : X X : X X

в ГЛАВЕ ОСТАЛОСЬ

В ГЛАВЕ ПРОШЛО

:i

CD-, SVCD-, или VCD-диск:

пройдено

в

главе

1^|

осталось

в

главе

|,^|

всего

прошло

!,

’

’

»

F^|

t

RACK

x

*/к * X к:к X 1^1 к * I к *

I»

овввыкл.

Регулировка уровня громкости

Вы можете отрегулировать как общий уровень громкости, так и уровень громкости отдельного
канала громкоговорителя относительно других каналов громкоговорителей. ____________

1. Отрегулируйте общий уровень громкости с помощью регулятора

О Р

a lf

на передней панели DVD-ресивера.

2. Нажмите кнопку MAIN VOL на пульте дистанционного управления,

чтобы отрегулировать общий уровень громкости с помощью пульта

дистанционного управления. Нажмите кнопку MAIN VOL +,

чтобы увеличить уровень громкости звука. Нажмите

кнопку MAIN VOL -, чтобы уменьшить уровень громкости звука.

4. Нажмите кнопку SPEAKERS, чтобы выбрать канал громкоговорителя, который Вы хотите

отрегулировать. При каждом нажатии кнопки SPEAKERS активируется отдельный канал,

как показано на рисунке:

I

ЛЕВЫЙ

I

^

I

ЦЕНТРАЛЬНЫЙ | ^ [пРАВЫЙ | ^ | ПРАВЫЙ ОКРУЖАЮЩЕГО ЗВУКА | н

¡САБВУФЕР I ^ I ЛЕВЫЙ ОКРУЖАЮЩЕГО ЗВУКА |

5. Выберите канал, нажмите кнопку VOL -i-, чтобы увеличить уровень громкости.
6. Нажмите кнопку VOL -, чтобы уменьшить уровень громкости.

13

ОСНОВНЫЕ ОПЕРАЦИИ

ПРИМЕЧАНИЯ

• Если устройство находится в режиме аудиовхода, Вы можете отрегулировать громкость фронтального

левого и правого каналов.

• Если устройство находиться в режиме тюнера, Вы не можете регулировать громкость каналов

отдельно.

• При включении устройства громкость каналов по умолчанию: О дБ (для каждого кангша).

Регулировка тембра

Вы можете регулировать уровень низких и высоких частот тембра с помощью кнопок на пульте

дистанционного управления.

1. Чтобы увеличить или уменьшить уровень низких

частот нажмите кнопку BASS + / -.

2. Чтобы увеличить или уменьшить уровень высоких

частот нажмите кнопку TREBLE + / -.

□ а

□ □ сз

□ □ а

0

аооо

О

9 9

о

о Ффо

lojоо1

ПРИМЕЧАНИЕ

• Регулировка высоких и низких частот возможна в режимах 0\/0-плеера и аудиовхода.

Отключение звука

1. Нажмите кнопку MUTE в режиме воспроизведения, чтобы выключить звук. Фраза «ЗВУК ВЫКЛ»

появится на экране.

2. Нажмите кнопку MUTE еще раз для включения звука. На экране появится фраза «ЗВУК ВКЛ».

Меню проигрывания DVD-дисков

Некоторые В\/0-диски имеют собственное меню, в котором Вы можете выбрать воспроизводимый

фрагмент, а также язык дубляжа и субтитров.

1. После загрузки 0\/П-диска на экране появится меню.

ROOT MENU

2. Нажмите кнопку MENU во время воспроизведения, чтобы отобразить меню на экране.
3. Произведите нужные действия в соответствии с подсказками на экране, выбирая соответствующие

пункты с помощью цифровых кнопок или кнопок направления и кнопки SELECT.

4. Чтобы попасть в меню разделов нажмите кнопку TITLE.
5. Чтобы вернуться к воспроизведению или во время воспроизведения вернуться в меню необходимо

нажать кнопку RETURN.

ПРИМЕЧАНИЕ

• Переходы между меню, а также содержание и структура меню могут отличаться для различных дисков.

В некоторых дисках меню может отсутствовать вовсе.

14

ОСНОВНЫЕ ОПЕРАЦИИ

Функция РВС

Функция РВС это функция меню при воспроизведении Super VCD- и VCD2.0-

ahckob

.

1. Чтобы активировать меню необходимо нажать кнопку MENU.

Чтобы вернуться к меню во время воспроизведения необходимо нажать кнопку RETURN.

2. После активации функции РВС на экране появится главное меню.

Нажмите цифровую кнопку для выбора.

3. На экране телевизора появится подменю. Нажмите кнопку NEXT или PREV, чтобы перейти к нужной

странице, если подменю состоит из нескольких страниц.

4. Нажмите цифровую кнопку, чтобы выбрать пункт в подменю. Например, при выборе воспроизводимого

эпизода DVD-ресивер перейдет в режим воспроизведения.

5. Нажмите кнопку RETURN, чтобы вернуться в подменю. Нажмите кнопку RETURN еще раз,

чтобы вернуться в главное меню.

6. При активированном меню нажмите кнопку MENU, чтобы выключить функцию РВС и перейти

в режим нормального воспроизведения.

TITLE-

CURSOR-

рия’-

PREV-

О О о 0|

а а а о
оЛа п □

О С О О

О

ta о~01

ООО

о о о____

б~0

-MENU
-SELECT

-RETURN

ПРИМЕЧАНИЯ

• Функция РВС реализована не во всех Super VCD- и VCD-дисках.
• Структура и вид меню могут отличаться для разных дисков.

Непосредственный выбор трека с помощью цифровых кнопок

1. Вставьте диск, после того, как DVD-ресивер начнет чтение, нажмите цифровую кнопку,

чтобы выбрать трек.

2. Нажмите кнопку 1-9, если номер трека <10. Например, выберите трек 7:

0

3. Нажмите кнопку +10 и цифровую кнопку 0-9 если номер трека >10.

Например, выберите 16:

1 0 + 6

0 0

4. Нажмите кнопку +10 дважды и цифровую кнопку 0-9 для треков 20-29, треки с номером больше 29

выбираются по аналогии.

ПРИМЕЧАНИЕ

• При воспроизведении VCD- или VCD2.0-диcкoв эта функция доступна только при выключенном

режиме РВС. Если режим РВС включен, для выбора трека войдите в главное меню диска нажатием
кнопки RETURN или MENU.

15

ОСНОВНЫЕ ОПЕРАЦИИ

Использование тюнера

Пожалуйста, подключите АМ и РМ антенны в соответствии с инструкциями на странице 9

для прослушивания радиостанций.

Настройка радиостанций

1. Нажмите кнопку FUNCTION, чтобы переключиться в режим тюнера,

и нажмите кнопку BAND, чтобы выбрать FM или АМ диапазон.

2. Ручная настройка: с помощью кнопок TUNING +/- на пульте

дистанционного управления или TUNING «/» на передней панели
устройства, настройте нужную радиостанцию.

3. Автоматическая настройка: нажмите и удерживайте кнопки TUNING +/-

или TUNING «/» в течение одной секунды, тюнер начнет

автоматически искать радиостанции. После настройки

на радиостанцию тюнер прекратит поиск, а частота отобразится
на дисплее, как показано на рисунке:

С ал

Г( I

I

•.m.f

I

Частота

радиостанции

Стерео

4. Нажмите и удерживайте в течение двух секунд кнопку MAN/AUTO. Устройство перейдет в режим

автоматической настройки. Тюнер будет последовательно искать и запоминать все радиостанции.

Если во время поиска нажать и удерживать в течение двух секунд кнопку MAN/AUTO, устройство
выйдет из режима автоматического поиска.

ПРИМЕЧАНИЯ

• В режиме тюнера усилитель выдает 2-х канальный звук. Активация функций Dolby Pro Logic II

в режиме тюнера невозможна.

• После нажатия кнопки MAN/AUTO и переключения устройства в режим автоматического поиска,

тюнер начинает последовательно искать и запоминать все радиостанции. При этом радиостанции,
занесенные в память ранее будут стерты.

Занесение радиостанций в память

Устройство может запоминать 20 радиостанций в АМ и FM диапазонах.

1. Допустим, Вы настроились на радиостанцию в АМ диапазоне, выполнив

вышеперечисленные действия. На дисплее появится изображение:

TUNEDS)

АМ

1

1

М М ‘“к

KHz

2. Нажмите кнопку SAVE, чтобы запомнить эту радиостанцию.

Когда частота на дисплее начнет мигать, с помощью кнопок PRESET +/-
выберите нужный номер канала, например, выберите 8-й канал.

Нажмите кнопку SAVE, чтобы запомнить радиостанцию на восьмом канале.

3. Повторите вышеперечисленные шаги, чтобы запомнить другие

радиостанции. Если радиостанция уже была сохранена в памяти,
на дисплее загорится надпись «МЕМ».

4. Если Вы хотите прослушать радиостанции, сохраненные в памяти, с помощью цифровых кнопок

или кнопок PRESET +/- на пульте дистанционного управления выберите нужный канал.

16

Воспроизведение сигнала с внешнего источника, Функция q-play (быстрое воспроизведение), Сохранение картинки

Функция 0-р1ау (быстрое воспроизведение), Основные операции, I к i Чат поддержки

• Изображение
• Текст

ОСНОВНЫЕ ОПЕРАЦИИ

Воспроизведение сигнала с внешнего источника

1. Подключите внешний источник сигнала в соответствии с главой ПОДКЛЮЧЕНИЕ (стр. 12).

2. Нажмите кнопку FUNCTION на пульте дистанционного управления или передней панели,

чтобы переключить устройство в режим аудиовхода, на дисплее появится изображение:

Н

\/

I к I

! !\!

i \

I ¡у

3. Если внешнее устройство работает нормально и сигнал поступает на вход. Вы можете регулировать

громкость звука с помощью регулятора на передней панели и пульта дистанционного управления.

ПРИМЕЧАНИЯ

• При воспроизведении сигнала с внешнего источника будут задействованы только фронтальные

громкоговорители.

• При воспроизведении звука через вход AUX функции декодера Dolby Pro Logic II не активны.

Функция Q-Play (быстрое воспроизведение)

Некоторые 0\/0-диски записаны с блоками непропускаемой рекламы или другой информации.
Чтобы после загрузки диска перейти непосредственно к воспроизведению самого фильма Вам
необходимо воспользоваться функцией 0-Р1ау.

Нажмите клавишу 0-Р1ау, после загрузки 0\/и-диска, чтобы сразу перейти непосредственно
к просмотру фильма.

ПРИМЕЧАНИЕ

• При воспроизведении некоторых дисков, в связи с особенностью их записи данная функция

может не работать.

Сохранение картинки

с помощью данной функции Вы можете сохранить любое изображение на экране в качестве фона

DVD-плеера, которое появляется при отсутствии диска или при загрузке диска.

Для сохранения картинки нажмите клавишу LOGO. Выбор между стандартным фоном и сохраненным

фоном осуществляется через настройки DVD-ресивера (см. стр. 30).

ПРИМЕЧАНИЯ

• Иногда при сохранении фона, сохраняемое изображение может «размываться».
• Данная функция не доступна при воспроизведении DVD-Audlo дисков.
• Сохранение картинки невозможно если используется функция масштабирования изображена.

17

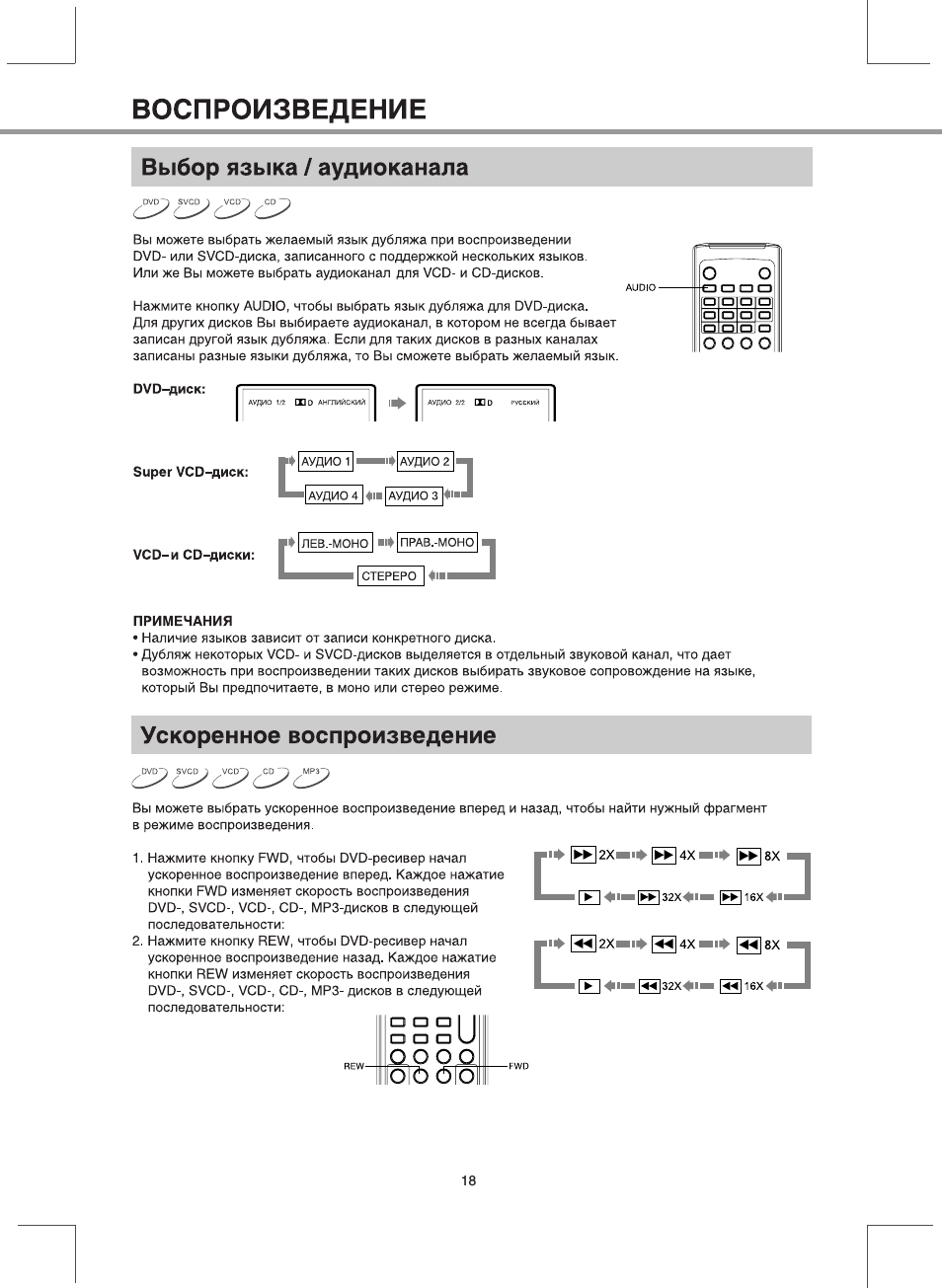

ВОСПРОИЗВЕДЕНИЕ

Выбор языка / аудиоканала

Вы можете выбрать желаемый язык дубляжа при воспроизведении
DVD- или SVCD-диска, записанного с поддержкой нескольких языков.
Или же Вы можете выбрать аудиоканал для VCD- и CD-дисков.

Нажмите кнопку AUDIO, чтобы выбрать язык дубляжа для DVD-диска.

Для других дисков Вы выбираете аудиоканал, в котором не всегда бывает
записан другой язык дубляжа. Если для таких дисков в разных каналах
записаны разные языки дубляжа, то Вы сможете выбрать желаемый язык.

[о

о

П а □ а
□ □

□

□

О о а

□

оооо

DVD-диск:

АУДИО 1/2 [По АНГЛИЙСКИЙ

АУДИО 2/2 Ш □

Super VCD-диск:

Рф АУДИО 1

АУДИО 2

■I АУДИО 4 4п I АУДИО ЗЙ»

2

VCD-и CD-диски:

rt ЛЕВ.-МОНО ПРАВ.-МОНО

СТЕРЕРО

ПРИМЕЧАНИЯ

• Наличие языков зависит от записи конкретного диска.
* Дубляж некоторых VCD- и SVCD-дисков выделяется в отдельный звуковой канал, что дает

ВОЗМОЖНОСТЬ

при воспроизведении таких дисков выбирать звуковое сопровождение на языке,

который Вы предпочитаете, в моно или стерео режиме.

Ускоренное воспроизведение

Вы можете выбрать ускоренное воспроизведение вперед и назад, чтобы найти нужный фрагмент
в режиме воспроизведения.

1. Нажмите кнопку FWD, чтобы DVD-ресивер начал

ускоренное воспроизведение вперед. Каждое нажатие

кнопки FWD изменяет скорость воспроизведения
DVD-, SVCD-, VCD-, CD-, МРЗ-дисков в следукзщей
последовательности:

2. Нажмите кнопку REW, чтобы DVD-ресивер начал

ускоренное воспроизведение назад. Каждое нажатие

кнопки REW изменяет скорость воспроизведения
DVD-, SVCD-, VCD-, CD-, MP3- дисков в следующей
последовательности:

О О О

I

ООО

оро

и

Щ)бТО

■1^ 1^ 2Хш|ф

4Х

8Х

■ [►П W32Хф1М [^16X41

^ Щ 2ХВ1Ф Щ 4Х

8Х

Щ ф|Н |^32Хф1Ш Щ16X4′

2
2

18

Нажмите на кнопку для помощи

Картинка с сайта: emanuals.org

ПОДКЛЮЧЕНИЕ

Подключение к телевизору

Предостережение

Перед началом подключения DVD плеера к другому оборудованию убедитесь, что электропитание

отключено.

или

Задняя панель

SOURCE

CH

VOL

MENU

или

Видеокабель

S Video кабель

• Чтобы использовать DVD плеер в режиме изображения с чересстрочной разверткой, нажмите

клавишу IS/PS. Режим изображения с прогрессивной разверткой не может использоваться,

если на выход подается сигнал с чересстрочной разверткой.

• Если Ваш телевизор оборудован компонентным видеовходом, используйте компонентный видеовыход

DVD плеера для подключения.

• Выход RGB через разъем SCART и выходы Y Cb Cr не могут использоваться одновременно.

При использовании выхода SCART необходимо установить соответствующий параметр опции

ВИДЕОВЫХОД (подробное описание данной операции смотрите на странице 30).

9

Картинка с сайта: emanuals.org

ПОДКЛЮЧЕНИЕ

Подключение к акустической системе

Задняя панель DVD плеера

Центральный громкоговоритель

Задняя панель

сабвуфера

Фронтальный правый

Фронтальный левый

громкоговоритель

громкоговоритель

Тыловой правый

Тыловой левый

громкоговоритель

громкоговоритель

ПРИМЕЧАНИЯ

• Выключите питание устройства перед выполнением подключения громкоговорителей. Подключите

соединительные кабели, как показано на схеме. Обратите внимание, что красный провод следует

вставлять в красные клеммы, а черные – в черные. При использовании других соединительных

проводов убедитесь, что красные клеммы громкоговорителей соединены с красными клеммами

сабвуфера («+» к «+»), а черные клеммы громкоговорителей – с черными клеммами сабвуфера

(«–» к «–»).

• Проверьте надежность фиксации проводов в соединительных клеммах, соответствие полярности

подключения и отсутствие контакта оголенных проводов между собой и с металлическими частями

аппаратуры.

• Соедините выходы DVD плеера со входами сабвуфера при помощи трех RCA кабелей (прилагаются

в комплекте).

• Обратите внимание на правильность подключения всех каналов и надежность фиксации разъемов

в гнездах, иначе могут наблюдаться значительные шумы при воспроизведении.

• Во избежание повреждения усилителя сабвуфера подключайте только громкоговорители,

поставляемые в комплекте.

10

Картинка с сайта: emanuals.org

ПОДКЛЮЧЕНИЕ

Подключение к усилителю с декодером Dolby Digital Pro Logic Surround

Задняя панель

SOURCE

CH

VOL

MENU

Видеокабель

Аудиокабель

Усилитель с декодером Dolby Digital Pro Logic Surround

Центральный

громкоговоритель

Левый фронтальный

Правый фронтальный

громкоговоритель

громкоговоритель

Сабвуфер

Левый громкоговоритель

Правый громкоговоритель

окружающего звука

окружающего звука

• Установите параметр DOWNMIX в режим LT/RT (подробное описание данной операции смотрите

на странице 31).

• Расстояние между громкоговорителями окружающего звука и зрителем должно быть не меньше,

чем между фронтальными громкоговорителями и зрителем. Если расстояние между

громкоговорителями окружающего звука и зрителем значительно меньше расстояния между

фронтальными громкоговорителями и зрителем, то в таком случае необходимо выставить задержку

каналов окружающего звука (подробное описание данной операции смотрите на странице 32).

11

Картинка с сайта: emanuals.org

ПОДКЛЮЧЕНИЕ

Подключение к усилителю с декодером Dolby Digital или DTS

Видеокабель

SOURCE

CH

VOL

MENU

Задняя панель

или

75 Коаксиальный кабель

Оптический кабель

Усилитель с декодером Dolby Digital или DTS

Центральный

громкоговоритель

Левый фронтальный

Правый фронтальный

громкоговоритель

громкоговоритель

Сабвуфер

Левый громкоговоритель

Правый громкоговоритель

окружающего звука

окружающего звука

Производится по лицензии Dolby Laboratories. «Dolby» и «DD» торговые марки Dolby Laboratories.

Конфиденциальные неизданные работы. © 1992 1997 Dolby Laboratories. Все права защищены.

12

Картинка с сайта: emanuals.org

ПОДКЛЮЧЕНИЕ

Подключение к усилителю с аудиовходом 5.1CH

Задняя панель

SOURCE

CH

VOL

MENU

Видеокабель

Усилитель с входом 5.1CH

Центральный

громкоговоритель

Левый фронтальный

Правый фронтальный

громкоговоритель

громкоговоритель

Сабвуфер

Левый громкоговоритель

Правый громкоговоритель

окружающего звука

окружающего звука

• Благодаря встроенному декодеру Dolby Digital, DVD плеер может проигрывать диски, записанные

по технологии Dolby Digital Surround.

• В меню настроек громкоговорителей необходимо изменить параметр ВКЛ. соответствующих каналов

на ВЫКЛ. для всех неподключенных громкоговорителей (подробное описание данной операции

смотрите на странице 31).

• Расстояние от громкоговорителей окружающего звука до слушателей не должно быть меньше,

чем расстояние между фронтальными громкоговорителями и слушателями.

13

Картинка с сайта: emanuals.org

ПОДКЛЮЧЕНИЕ

Подключение к стереофоническим компонентам

Записывающее устройство

Аудиокабель

Задняя панель

Аудиокабель

Стереофонический усилитель

• Для подключения стереофонических компонентов к DVD плееру используйте выход MIXED AUDIO OUT.

• Установите параметр DOWNMIX в режим LT/RT (смотрите страницу 31).

14

Картинка с сайта: manualmachine.com

ДОМАШНИЕ DVD-ТЕАТРЫ

(проигрыватели DVD-дисков с комплектом

громкоговорителей, смонтированных в корпусах,

и микрофоном DM-998)

DK1410SI, DK1430SI, DK1435SI,
DK1440SI, DK1445SI, DK1450SI,
DK1460SI, DK1470SI, DK1480SI,
DK1810SI, DK1830SI, DK1840SI,

DK1910SI, DK1930SI

Руководство

по эксплуатации

ПРОЧИТАЙТЕ ВНИМАТЕЛЬНО

ПЕРЕД ЭКСПЛУАТАЦИЕЙ

Картинка с сайта: manualmachine.com

ВВЕДЕНИЕ

Инструкция по мерам безопасности 1
Краткое описание формата DVD 2
Условные обозначения 3
Особенности 3
Поддерживаемые форматы 4
Расположение и функции органов управления 4
Использование пульта дистанционного управления 8

ПОДКЛЮЧЕНИЕ

Подключение к телевизору 9
Подключение к телевизору с входом сигнала прогрессивной развертки 10
Подключение к стереофоническим компонентам 11
Подключение к усилителю с декодером Dolby Digital или DTS 12
Подключение компонентов домашнего кинотеатра 13
Подключение внешнего источника сигнала 14
Подключение FM/AM антенн 15
Подключение наушников 15

ОСНОВНЫЕ ОПЕРАЦИИ

Воспроизведение дисков 16
Выбор системы цветности 16
Пауза/нормальное воспроизведение 16
Функция Display 17
Регулировка уровня громкости 17
Функция усиления баса Bass Boost 17
Раздельная регулировка уровня громкости каналов 17
Регулировка тембра 18
Отключение звука 18
Меню воспроизведения DVD−дисков 18
Функция PBC 18
Непосредственный выбор раздела или трека с помощью цифровых клавиш 19
Выбор языка/аудиоканала 19
Функция Q−Play 20
Увеличение/уменьшение изображения 20
Использование радио 21

ВОСПРОИЗВЕДЕНИЕ

Ускоренное воспроизведение 23
Повторное воспроизведение 23
Повтор выбранного фрагмента 23
Функция отключения через заданный промежуток 24
Выбор субтитров 24
Выбор ракурса 24
Сохранение последнего места остановки на диске 25
Сохранение картинки в качестве заставки 25
Воспроизведение сигнала с внешнего источника 25
Виртуальная панель управления 26
Браузер треков 26
Воспроизведение с заданного места 27
Воспроизведение WMA−, JPEG−, MPEG−4−файлов 28
Работа с USB−устройствами 30
Воспроизведение караоке−дисков 30

НАСТРОЙКИ ФУНКЦИЙ

Выбор и изменение настроек 33
Раздел настроек Язык 33
Раздел настроек Изображение 34
Раздел настроек Звук 34
Раздел настроек Воспроизведение 36
Раздел настроек Караоке 36
Раздел настроек Предпочтения 36
Раздел настроек Семейный фильтр 37
Раздел настроек Первичная настройка 37
Раздел настроек Сброс настройки 37
Раздел настроек Выход 37
Настройка задержки в канале 38

ПРОЧЕЕ

Полезные примечания 40
Поиск неисправностей 40
Технические характеристики 41
Комплектация 42
Термины 44
Список кодов языков 45
Сервисное обслуживание 46

Картинка с сайта: manualmachine.com

ВВЕДЕНИЕ

Инструкция по мерам безопасности

Символ Опасности

Напоминание пользователю о высоком напряжении.

Символ Предупреждения

Напоминание пользователю о проведении всех действий в соответствии с инструкциями.

ПРЕДУПРЕЖДЕНИЯ:

• Чтобы предотвратить риск пожара или удара током, избегайте попадания в устройство воды
и эксплуатации устройства в условиях высокой влажности.

• Устройство содержит компоненты под высоким напряжением и лазерную систему, поэтому не пытайтесь
самостоятельно открывать и ремонтировать устройство. Лазерный луч опасен при снятой крышке
корпуса. Не смотрите вблизи на лазерный луч.

• При перемещении устройства из холодного места в теплое или наоборот на лазерной головке может
образоваться конденсат, и устройство не будет работать должным образом. В таком случае перед
началом воспроизведения, пожалуйста, включите устройство на 1 − 2 часа без диска.

• Не пытайтесь закрывать или открывать лоток для загрузки дисков вручную.

• Отключайте питание ресивера только при отсутствии диска.

• Выключайте устройство из розетки, если Вы не собираетесь его использовать в течение долгого
времени.

• Перед включением устройства, пожалуйста, убедитесь, что устройство подключено правильно,
установите на минимум уровень громкости усилителя и громкоговорителей Вашей аудиосистемы.
Регулируйте уровень громкости только после начала воспроизведения, чтобы избежать повреждений
вашей аудиосистемы.

• Не ставьте посторонние предметы на корпус проигрывателя, это может быть причиной некорректного
воспроизведения.

• Не размещайте устройство около громкоговорителей высокой мощности, чтобы избежать любого
влияния вибрации на его нормальную работу.

• Пожалуйста, поместите устройство в сухую и проветриваемую область. Исключайте соседство
с нагревательными приборами, не подвергайте воздействию солнечного света, механической вибрации,
влажности и пыльной среды.

• Допустимо использование небольшого количества нейтрального моющего средства для чистки
устройства.

• Никогда не используйте абразивные материалы или органические соединения (алкоголь, бензин и т. д.)
для чистки устройства.

• Для ремонта и технического обслуживания обращайтесь только к квалифицированным специалистам.

• Не ставьте посторонние предметы с жидкостью (например, вазы) на корпус аппарата. Попадание воды
внутрь аппарата может служить причиной короткого замыкания и возникновения пожара.

• Вилка шнура электропитания должна служить для отключения аппарата от сети. Обеспечьте
свободный доступ к розетке с целью быстрого отключения аппарата в случае неисправности.

РЕКОМЕНДАЦИИ:

Перед использованием устройства внимательно ознакомьтесь с руководством. После чтения,
пожалуйста, сохраните его для использования в будущем.

Пожалуйста, свяжитесь с Вашим местным дилером для проведения сервисного обслуживания.

Торговая марка, принадлежащая DVD Format/Logo Licensing Corporation,
зарегистрированная в США, Японии и других странах.

Данное устройство содержит систему защиты авторских прав, принадлежащую компании
Macrovision Corporation и другим законным владельцам и защищенную патентами США
и другими сертификатами об авторских правах. Использование этой технологии должно быть
подтверждено разрешением компании Macrovision Corporation и предназначено для домашнего
использования ограниченным кругом лиц, если другое не оговорено договором с компанией
Macrovision Corporation. Дизассемблирование и реинжиниринг этой технологии преследуется
по закону.

Все иллюстрации, приведенные в данной инструкции, являются схематическими изображениями
реальных объектов, которые могут отличаться от их реальных изображений.

1

Картинка с сайта: manualmachine.com

ВВЕДЕНИЕ

Краткое описание формата DVD

Формат DVD получил известность благодаря необычно большой емкости диска, что существенно
расширило возможности его применения в домашних развлекательных системах. Емкость одного
DVD−диска составляет от 4,7 до 17 ГБ (один DVD−диск заменяет от 7 до 26 стандартных CD−дисков).
Горизонтальное разрешение изображений в данном формате − более 500 линий. Для передачи
аудиосопровождения используются звуковые дорожки в форматах Dolby Digital и DTS, которые
обеспечивают 6 независимых аудиоканалов и создают невероятные пространственные эффекты.

Сравнение формата DVD с другими форматами

DVD VCD CDSuper VCD

Метод записи

Емкость

Время
воспроизведения

Диаметр диска

Горизонтальное
разрешение

Аудио

Качество звука

Цифровой (MPEG−2)

1 сторона

1 сторона

1 слой –

133 мин.

2 слоя –

4,7 ГБ

8,5 ГБ

242 мин.

12/8 см

500 и более линий

Dolby Digital/Линейное PCM

48 кГц, 99 кГц/16, 20, 24 Бит

2 стороны

1 слой –

9,4 ГБ

266 мин.

2 стороны

2 слоя –

17 ГБ

484 мин.

Цифровой
(MPEG−2)

650 МБ

45 мин.

12/8 см

350

и более линий

Дополнительные возможности

• Множество поддерживаемых языков
DVD−диск может содержать до 8−ми языков дубляжа и 32−х языков субтитров.

• Множество ракурсов камеры
Определенные сцены на DVD−диске могут быть записаны в 9−ти различных ракурсах.

• Быстрый поиск необходимого фрагмента
Пользователь может осуществлять поиск нужного момента в фильме как по времени, так и выбирая
главы (фрагменты, на которые разбит диск).

• Масштабирование изображения
Пользователь может масштабировать изображение в зависимости от геометрии телевизионного экрана.

Цифровой
(MPEG−1)

650 МБ

74 мин.

12/8 см

250

и более линий

44,1 кГц

Цифровой

650 МБ

74 мин.

12/8 см

Линейное

PCM

44,1 кГц/

16 Бит

ПРИМЕЧАНИЕ

• Не все DVD−диски записаны с поддержкой режима Pan & Scan. Чтобы фильм корректно воспроизводился
на телевизоре 4:3 (без черных полос), DVD−диск должен быть записан особым образом. Тем не менее,
даже в режиме Pan & Scan некоторая потеря информации все−таки будет.

2

Картинка с сайта: manualmachine.com

ВВЕДЕНИЕ

Условные обозначения

При нажатии клавиши, функция которой недоступна
в данный момент, на экране телевизора появляется изображение:

Эти значки в верхней части параграфа
обозначают типы дисков, к которым
применима данная функция.

Применима к DVD−дискам

Применима к Super VCD−дискам

Применима к VCD−дискам

Особенности

Форматы:

• Воспроизведение цифрового видео в форматах DVD−Video, Super VCD и VCD

• Поддержка стандарта MPEG−4: воспроизведение форматов DivX 3.11, DivX 4, DivX 5, DivX Pro, XviD

• Воспроизведение музыкальных дисков в формате DVD−Audio*

• Воспроизведение музыкальных композиций в форматах CD−DA и HDCD

• Воспроизведение музыкальных файлов, сжатых в форматах OGG и WMA

• Воспроизведение караоке−дисков в форматах DVD, VCD, CD+G

• Воспроизведение фотоальбомов, записанных в цифровых форматах Kodak Picture CD и JPEG

Аудио:

• АудиоЦАП 192 кГц/24 бит

• Коаксиальный и оптический аудиовыходы, обеспечивающие возможность воспроизведения цифрового звука
в форматах Dolby Digital/DTS/LPCM

• Коаксиальный и оптический аудиовходы, обеспечивающие возможность подключения внешних источников
цифрового сигнала*

• Стереофонический аудиовыход для подключения к телевизору или усилителю

• Встроенные цифровые декодеры многоканального звука, обеспечивающие воспроизведение звуковых
дорожек Dolby Digital и DTS

• Встроенный декодер Dolby Pro Logic II, позволяющий преобразовывать стереофонический сигнал
в многоканальный

• Микрофонный вход, обеспечивающий использование функции караоке

• Выход для подключения наушников

Видео:

• ВидеоЦАП 108 МГц/12 бит

• Видеовыход сигнала с прогрессивной разверткой (Y Pb Pr), обеспечивающий высокую четкость и отсутствие
мерцания изображения

• Композитный, компонентный (Y Cb Cr), S−Video и RGB/SCART видеовыходы, расширяющие коммутационные
возможности

• Транскодер NTSC/PAL

• Поддержка множества ракурсов обзора, языков дубляжа и субтитров

• Регулировка резкости, гаммы, яркости, контрастности, оттенков, насыщенности изображения

Прочее:

• Поддержка носителей: CD−R/CD−RW, DVD−R/DVD−RW, DVD+R/DVD+RW

• FM/AM тюнер с поддержкой RDS

• USB−порт, позволяющий воспроизводить файлы поддерживаемых форматов с flash−памяти внешних
подключаемых устройств**

• Система КАРАОКЕ+, обеспечивающая расширенные функции караоке

• Русифицированное экранное меню, упрощающее работу пользователя

• Отображение русскоязычных названий файлов, ID3−тэгов и CD−Text

• Функция «Memory», позволяющая запоминать последнее место остановки на диске

• Функция «Capture», позволяющая сохранять любую картинку в качестве заставки

• Функция «Q−Play», позволяющая начать воспроизведение, пропустив «неперематываемые»
рекламные блоки

• Функция «Виртуальная панель управления», упрощающая работу с устройством во время просмотра
фильма

• Функция «Браузер», отображающая информацию о режимах воспроизведения

• Автоматическая защита телевизионного экрана

• Защита от просмотра детьми нежелательных дисков

• Автоматический выбор напряжения питания (~ 110 − 250 В) и защита от короткого замыкания

* Только для моделей серии DK18**SI и DK19**SI.

** Только для моделей серии DK19**SI.

3

Применима к CD−дискам

Применима к WMA−файлам

Применима к MPEG−4−файлам

Картинка с сайта: manualmachine.com

ВВЕДЕНИЕ

Поддерживаемые форматы

Тип Содержание

DVD: Сжатое цифровое аудио − видео

Super VCD: Сжатое цифровое аудио − видео

VIDEO CD: Сжатое цифровое аудио − видео

MPEG−4: Сжатое цифровое аудио − видео

CD−DA: Цифровое аудио

CD+G: Цифровое аудио + графика

WMA: Сжатое цифровое аудио

OGG: Сжатое цифровое аудио

HDCD: Расширенный формат цифрового аудио

JPEG: Сжатое цифровое статическое изображение

Kodak Picture CD: Сжатое цифровое статическое изображение

Расположение и функции органов управления

Общий вид передней панели

: ; < ? @ A B C

= >

DK14**SI

: = > B C A

: = > B C A

4 23

? @

23

? @

5<;

5<;

4

10

10

123

0

DK18**SI

DK19**SI

Картинка с сайта: manualmachine.com

ВВЕДЕНИЕ

: Клавиша STANDBY/POWER

Рабочий режим/режим ожидания.

; Лоток для загрузки диска
< Клавиша OPEN/CLOSE

Загрузка/извлечение диска.

= Клавиша PREV

Воспроизведение с предыдущей метки.

> Клавиша NEXT

Воспроизведение с последующей метки.

? Клавиша REW

Ускоренное обратное воспроизведение/
настройка радиостанций в режиме тюнера.

@ Клавиша FWD

Ускоренное воспроизведение вперед/
настройка радиостанций в режиме тюнера.

A Клавиша SOURCE

Переключение режимов DVD−ресивер/
Аудиовход/Тюнер/Цифровой аудиовход.

B Клавиша PLAY/PAUSE

Воспроизведение/пауза.

C Клавиша STOP

Остановка воспроизведения.

0 Микрофонные входы
1 Регулятор VOLUME

Регулировка громкости.

2 Окно VFD−дисплея
3 Разъем для подключения наушников
4 USB−порт*
5 Клавиша BOOST**

Усиление низких частот.

Общий вид задней панели

SPEAKER 4−8 Ω (WOOFER 6−8 Ω)

FRONT L CENTRE REAR L

FRONT R WOOFER REAR R

>?<= @A 5B0 3 64712C

:;

FM GND AM

: Разъем для подключения антенны

AM−диапазона

; Разъем для подключения антенны

FM−диапазона

< Разъем для подключения левого фронтального

громкоговорителя (выход со встроенного
усилителя)

= Разъем для подключения правого фронтального

громкоговорителя (выход со встроенного
усилителя)

> Разъем для подключения центрального

громкоговорителя (выход со встроенного
усилителя)

? Разъем для подключения сабвуфера (выход

со встроенного усилителя)

@ Разъем для подключения левого

AUX IN MIX OUT VIDEO OUT

LRL

R

YCOAXIAL OPTICAL

OPTICAL OUT

VIDEO

S−VIDEO

SCART OUTPUT (CVBS/RGB)

AUDIO

Cb/Pb

Cr/Pr

VIDEO VIDEO OUT

3<=>?@A B 452C 01:;

громкоговорителя окружающего звука (выход
со встроенного усилителя)

A Разъем для подключения правого

громкоговорителя окружающего звука (выход
со встроенного усилителя)

B Разъем аудиовхода
C Стереофонический аудиовыход
0 Разъем компонентного видеовыхода

Y Cb (Pb) Сr (Pr)

1 Разъем композитного видеовыхода
2 Разъем видеовыхода S−Video
3 Разъем SCART
4 Разъем коаксиального цифрового аудиовыхода
5 Разъем оптического цифрового аудиовыхода

6 Разъем оптического цифрового аудиовхода
7 Разъем коаксиального цифрового аудиовхода

DK14**SI

DK18**SI
DK19**SI

* Только для моделей серии DK19**SI.

** Только для моделей DK18**SI, DK19**SI.

5

Картинка с сайта: manualmachine.com

ВВЕДЕНИЕ

Общий вид VFD−дисплея

:;<=> ? @ AB

C0123

: PBC*
; CD–, VCD− или SVCD–диск
< DVD–диск
= Повтор
> FM/AM–диапазон
? Индикатор состояния радио
@ Индикатор состояния тюнера

A Стерео
B Dolby Digital
C Запрограммированные радиостанции
0 Частота
1 Время воспроизведения
2 Глава или трек
3 Воспроизведение или пауза

* Playback Control – отключаемая функция, применима к Super VCD− и VCD2.0–дискам. Позволяет использовать меню

(похожее на меню в DVD−дисках) для выбора последовательности воспроизведения.

6

Картинка с сайта: manualmachine.com

ВВЕДЕНИЕ

Общий вид пульта дистанционного управления

: Клавиша EJECT

Открытие/закрытие лотка для загрузки дисков.

; Клавиша DVD

Переключение в режим DVD.

< Клавиша AUDIO

Переключение в режим аудиовхода.

= Клавиша DISP

Отображения информации о диске.

> Клавиша LANG

Изменение языка дубляжа.

? Клавиша SLEEP

Использование функции SLEEP.

@ Клавиша Q−PLAY

Активация функции «Q−Play».

A Клавиша EQ

Переключение режимов эквалайзера.

B Клавиша BASS+/−

Регулировка уровня низких частот.

C Клавиша BOOST

Регулировка функции усиления баса.

0 Клавиша BROWSER

Включение/выключение функции «Браузер».

1 Колесо JOG DIAL

Функции выбираются пользователем.
По умолчанию: ZOOM.

2 Клавиша SETUP

Функции режима SETUP.

3 Клавиша

Сохранение картинки в качестве заставки.

4 Клавиши

Ускоренная перемотка назад/вперед.

5 Клавиша PRESET+/−

Переключение между предустановленными
радиостанциями.

6 Клавиша A−B

Повтор выбранного участка.

7 Клавиша REPEAT

Повторное воспроизведение.

8 Клавиша CH+/CH−

Переключение каналов акустики.

f Клавиша MUTE

Включение/выключение звука.

g Клавиша VOLUME+/−

Увеличение/уменьшение громкости.

h Клавиша SLOW

Режим медленного воспроизведения.

i Клавиша STOP

Остановка воспроизведения.

j Клавиша PLAY/PAUSE

Нормальное воспроизведение/пауза.

k Клавиша

Включение/выключение функции
«Виртуальная панель управления».

l Клавиша CANCEL

Возврат к предыдущему уровню/отмена
текущего действия.

D Клавиша OK

Совмещает в себе функции выбора
и перемещения по пунктам меню и т. д.

E Клавиша MENU

Меню DVD−диска/режим PBC.

F Клавиша GOTO

Воспроизведение с заданного места.

9 Цифровые клавиши
H Клавиша ST/5.1

Переключение режимов СТЕРЕО/5.1CH.

I Клавиша TREBLE+/−

Регулировка тембра.

* Клавиша HDMI предназначена для некоторых моделей кинотеатров

старших серий, не указанных в данном руководстве.

** Только для серии DK19**SI.

J Клавиша ECHO

K Клавиша MEM

L Клавиша HDMI

M Клавиша SUBT

N Клавиша ANGLE

O Клавиша RADIO

P Клавиша KARAOKE

Q Клавиша USB

R Клавиша

7

:

;
<

=
>
?
@
A
B
C

0

1

2
3
4

5

6
7

8

f

Регулировка функции ЭХО для микрофона.

Сохранение места воспроизведения/
воспроизведение с сохраненного
ранее места.

Переключение в режим HDMI*.

Изменение языка субтитров.

Изменение ракурса камеры.

Переключение в режим радио.

Меню управления функцией караоке.

Переключение в режим USB**.

Рабочий режим/режим ожидания.

R
Q
P

O
N
M
L
K
J

I
H

9

F

E

D

l
k

j

i

h

g

Картинка с сайта: manualmachine.com

ВВЕДЕНИЕ

Установка батареек

1. Откройте крышку
на задней поверхности
пульта дистанционного
управления.

Удостоверьтесь, что полярность батареек соответствует отметкам внутри отсека для батареек.

2. Вставьте батарейки.

Использование пульта дистанционного управления

При использовании пульта дистанционного управления убедитесь, что угол отклонения пульта
от воображаемого перпендикуляра к датчику инфракрасных лучей на передней панели DVD−ресивера
не превышает 30 градусов и расстояние до DVD−ресивера не превышает 8 метров.

3. Закройте крышку.

Предостережения

• Избегайте попадания прямых солнечных лучей на датчик инфракрасных лучей на передней
панели DVD−ресивера.

• Своевременно заменяйте батарейки в пульте дистанционного управления. Не используйте
одновременно старую и новую батарейки. Старайтесь не использовать аккумуляторные батарейки.

• Не роняйте пульт дистанционного управления и старайтесь оберегать его от воздействия влаги.

8

Картинка с сайта: manualmachine.com

ПОДКЛЮЧЕНИЕ

Подключение к телевизору

Предостережение

Перед началом подключения DVD−ресивера к другому оборудованию убедитесь, что электропитание
отключено.

Задняя панель*

SOURCE

MENU

CH

VOL

Аудиокабель

Видеокабель

S−Video кабель

или

• Чтобы использовать DVD−ресивер в режиме изображения с чересстрочной разверткой, нажмите

Setup>Изображение>ТВ−развертка>Чересстрочная. Режим изображения с прогрессивной разверткой
не может использоваться, если на выход подается сигнал с чересстрочной разверткой.

• Если Ваш телевизор оборудован S−Video входом, Вы можете подключить DVD−ресивер к телевизору

с помощью S−Video кабеля. S−Video выход и компонентный видеовыход не могут использоваться
одновременно. Установите режим чересстрочной развертки при использовании S−Video выхода
(подробное описание смотрите на странице 34).

• Если Ваш телевизор оборудован компонентным видеовходом, используйте компонентный видеовыход

DVD−ресивера для подключения.

• Установите параметр Конфигурация в режим Стерео. Для этого нажмите

Setup>Звук>Микширование>Конфигурация>Стерео.

• Если аудиовыход DVD−ресивера также подключается к телевизору, то стереофонический аудиовыход

DVD−ресивера следует подключить к стереофоническом входу телевизора (Audio In).

• Выход RGB через разъем SCART и выходы Y Cb Cr не могут использоваться одновременно.

При использовании выхода SCART необходимо установить соответствующий параметр опции
Видеовыход (подробное описание данной операции смотрите на странице 34).

* Расположение входных/выходных разъемов на задней панели ресиверов может меняться в зависимости от модели.

9

Картинка с сайта: manualmachine.com

ПОДКЛЮЧЕНИЕ

Подключение к телевизору с входом сигнала прогрессивной развертки

Телевизор с поддержкой
прогрессивной развертки

Задняя панель*

SOURCE

MENU

CH

VOL

Аудиокабель

• Если Ваш телевизор поддерживает прогрессивную развертку, то используйте Y Pb Pr видеовыход
DVD−ресивера для подключения. Чтобы использовать DVD−ресивер в режиме изображения

с чересстрочной разверткой, нажмите Setup>Изображение>ТВ−развертка>Прогрессивная. Режим
изображения с прогрессивной разверткой не может использоваться, если на выход подается сигнал
с чересстрочной разверткой.

• Если аудиовыход DVD−ресивера также подключается к телевизору, то стереофонический аудиовыход
DVD−ресивера следует подключить к стереофоническому входу телевизора (Audio In).

• Установите параметр Конфигурация в режим Стерео. Для этого нажмите

SETUP>Звук>Микширование>Стерео.

* Расположение входных/выходных разъемов на задней панели ресиверов может меняться в зависимости от модели.

10

Картинка с сайта: manualmachine.com

ПОДКЛЮЧЕНИЕ

Подключение к стереофоническим компонентам

Аудиокабель

Усилитель с декодером Dolby Digital Pro Logic Surround

Записывающее устройство

Задняя панель*

Центральный
громкоговоритель

Левый фронтальный
громкоговоритель

Левый громкоговоритель
окружающего звука

• Для подключения стереофонических компонентов к DVD−плееру используйте выход MIXED AUDIO OUT.

• Установите параметр Микширование Стерео в режим L/R/L+R. Для этого нажмите

Setup>Звук>Микширование>Микш. стерео>L+R, L или R.

• Расстояние между громкоговорителями окружающего звука и зрителем должно быть не меньше,

чем между фронтальными громкоговорителями и зрителем. Если расстояние между
громкоговорителями окружающего звука и зрителем значительно меньше расстояния между
фронтальными громкоговорителями и зрителем, то в таком случае необходимо выставить задержку
каналов окружающего звука (подробное описание данной операции смотрите на странице 38).

ПРИМЕЧАНИЕ

• Громкоговорители, поставляемые в комплекте, предназначены только для работы с данным ресивером.

* Расположение входных/выходных разъемов на задней панели ресиверов может меняться в зависимости от модели.

Правый фронтальный

Сабвуфер

Правый громкоговоритель

окружающего звука

громкоговоритель

11

Картинка с сайта: manualmachine.com

ПОДКЛЮЧЕНИЕ

Подключение к усилителю с декодерами Dolby Digital или DTS

Видеокабель

SOURCE

Левый фронтальный
громкоговоритель

MENU

CH

VOL

75 Коаксиальный кабель

Оптический кабель

Усилитель с декодерами Dolby Digital или DTS

Центральный
громкоговоритель

или

Правый фронтальный

громкоговоритель

Задняя панель*

Сабвуфер

Левый громкоговоритель
окружающего звука

Правый громкоговоритель

окружающего звука

Производится по лицензии Dolby Laboratories. “Dolby” и символ двойное−D являются зарегистрированными
торговыми марками Dolby Laboratories. Все права защищены.

* Расположение входных/выходных разъемов на задней панели ресиверов может меняться в зависимости от модели.

12

Картинка с сайта: manualmachine.com

ПОДКЛЮЧЕНИЕ

Подключение компонентов домашнего кинотеатра

Видеокабель

MENU

SOURCE

CH

VOL

Сабвуфер

Задняя панель*

Левый фронтальный
громкоговоритель

Центральный
громкоговоритель

Правый фронтальный

громкоговоритель

Левый и правый
громкоговорители
окружающего звука

• Установите параметр Setup>Звук>Микширование>Конфигурация в меню настроек громкоговорителей

в режим 5.1, чтобы активировать все 6 громкоговорителей при воспроизведении дисков
с аудиосопровождением в формате 5.1CH (подробное описание данной операции смотрите
на странице 34).

• Перед началом подключения компонентов домашнего кинотеатра или подключением домашнего

кинотеатра к другому оборудованию убедитесь, что электропитание отключено.

• Во избежание повреждения компонентов домашнего кинотеатра подключайте к DVD−ресиверу только

акустическую систему, поставляемую в комплекте.

* Расположение входных/выходных разъемов на задней панели ресиверов может меняться в зависимости от модели.

13
