540RU_RU.book Page 1 Wednesday, December 10, 2003 11:35 AM

Цифровой беспроводный

телефон с автоответчиком

Инструкция по эксплуатации

Модель KX-TCD540RU

Подготовка к использованию

Телефонная система

Функции АОН и Caller ID

Перед использованием телефона прочтите эти инструкции
по эксплуатации и сохраните их для будущих применений.

Перед первым включением заряжайте аккумуляторные
батареи в течение примерно 7 часов.

Автоответчик

Полезная информация

540RU_RU.book Page 2 Wednesday, December 10, 2003 11:35 AM

Перед первым включением

Функции

Цифровой автоответчик

Запись до 30 минут или 64 сообщений с маркером времени/даты
приема сообщения, счетчик сообщений.

Полифонические сигналы звонка для беспроводной трубки

В качестве звонка можно выбирать различные
высококачественные мелодии. Вы можете выбрать одну из 9
заводских мелодий или один из 6 типов звонков.

Громкоговорящая связь

Вы можете говорить по телефону, не держа при этом в руке
беспроводную телефонную трубку.
Это удобно, когда вы говорите по телефону и одновременно с этим
делаете что-нибудь еще.
Эта функция также предусмотрена на базовом блоке.

Гнездо для подключения гарнитуры

Подключите дополнительный головной телефон для удобного
использования телефона — не держа трубку в руке.

Клавиатура с подсветкой

Загорается при входящем вызове, или когда вы нажимаете любую
клавишу, чтобы обеспечить удобство при пользовании телефоном
в условиях недостаточной освещенности.

Телефонная книга 200+20

Вы можете сохранить до 200 (в телефонной книге трубки)
плюс 20 (в телефонной книге базового блока) имен и
телефонных номеров во встроенном телефонном
справочнике для удобного доступа.

Несколько беспроводных трубок

Для удобства использования на одном базовом блоке можно
зарегистрировать до 6 беспроводных трубок. (Дополнительные трубки/
зарядные устройства приобретаются отдельно).

Подсветка ЖК-дисплея

Голосовой поиск

Вы можете записать до 20 голосовых меток в телефонной книге трубки,
а потом искать запись в телефонной книге трубки голосом.

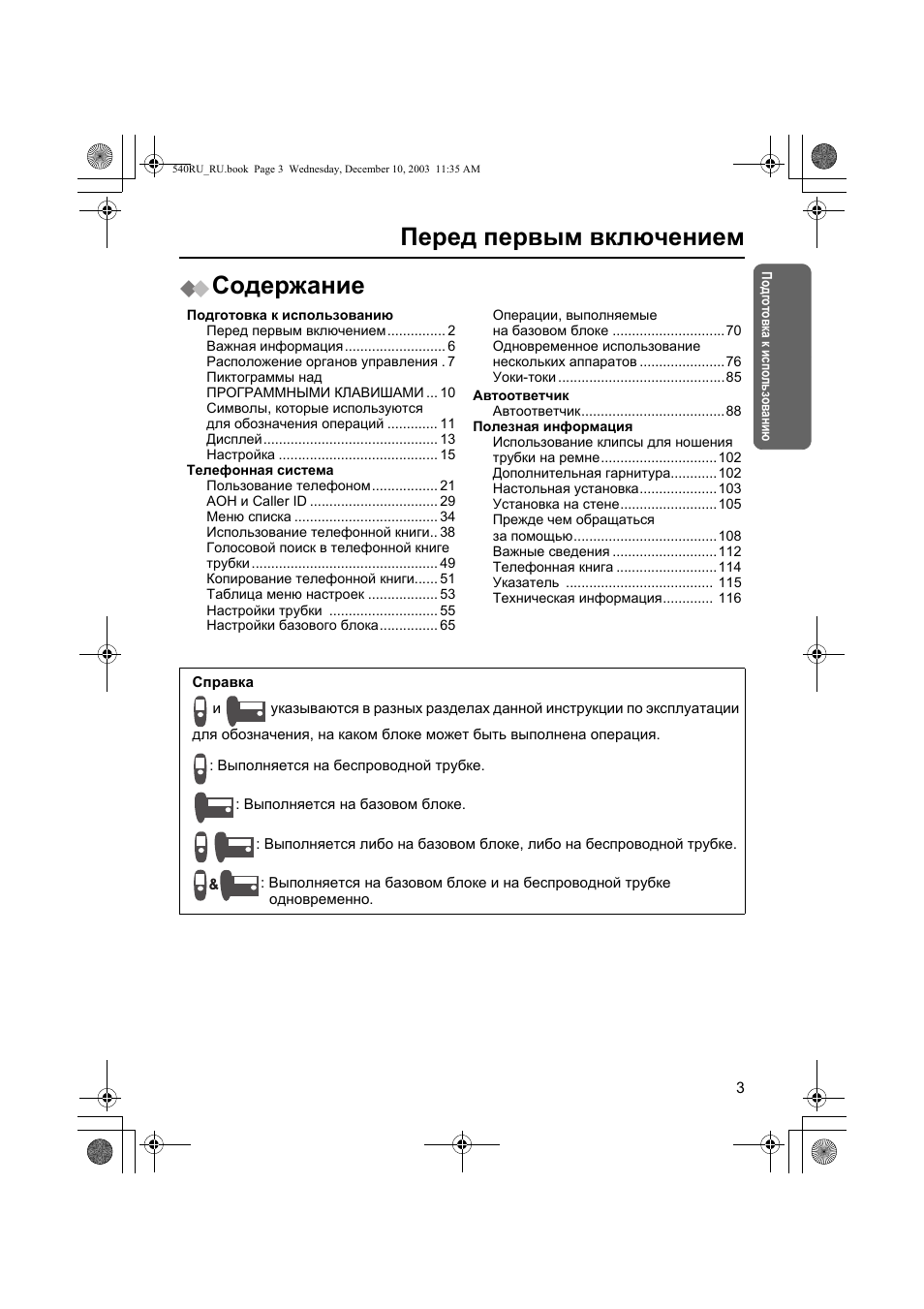

540RU_RU.book Page 3 Wednesday, December 10, 2003 11:35 AM

Перед первым включением

Содержание

Подготовка к использованию

Перед первым включением…………… 2

Важная информация……………………..6

Расположение органов управления .7
Пиктограммы над
ПРОГРАММНЫМИ КЛАВИШАМИ … 10
Символы, которые используются

для обозначения операций ………….11

Дисплей………………………………………13

Настройка ………………………………….. 15

Телефонная система

Пользование телефоном…………….. 21

АОН и Caller ID …………………………… 29

Меню списка ……………………………….34

Использование телефонной книги.. 38
Голосовой поиск в телефонной книге

трубки…………………………………………49

Копирование телефонной книги…… 51

Таблица меню настроек ……………… 53

Настройки трубки ……………………….55

Настройки базового блока…………… 65

Подготовка к использованию

Операции, выполняемые

на базовом блоке ………………………..70

Одновременное использование

нескольких аппаратов ………………….76

Уоки-токи …………………………………….85

Автоответчик

Автоответчик……………………………….88

Полезная информация

Использование клипсы для ношения

трубки на ремне…………………………102

Дополнительная гарнитура…………102

Настольная установка………………..103

Установка на стене…………………….105

Прежде чем обращаться

за помощью……………………………….108

Важные сведения ………………………112

Телефонная книга ……………………..114

Указатель ……………………………….. 115

Техническая информация…………. 116

Справка

и указываются в разных разделах данной инструкции по эксплуатации

для обозначения, на каком блоке может быть выполнена операция.

: Выполняется на беспроводной трубке.

: Выполняется на базовом блоке.

: Выполняется либо на базовом блоке, либо на беспроводной трубке.

: Выполняется на базовом блоке и на беспроводной трубке

одновременно.

540RU_RU.book Page 4 Wednesday, December 10, 2003 11:35 AM

Перед первым включением

Благодарим Вас за покупку нового цифрового беспроводного телефона
Panasonic.

Дорогой покупатель,
Вы приобрели телефон модели KX-TCD540RU, который изготовлен в соответствии с
европейскими стандартами для беспроводных телефонов (DECT). Технология DECT
характеризуется высоким уровнем защиты от подслушивания, а также высоким
качеством цифровой передачи. Данный телефон предназначен для широкого спектра
применений. Например, его можно использовать в сети базовых блоков и трубок,
образующих телефонную систему, которая:

• обслуживает до 6 трубок с одного базового блока.

• допускает внутреннюю связь между двумя трубками.

• допускает работу трубки максимум через 4 базовых блока, что расширяет зону

радиосвязи.

Функция Caller ID, если она имеется, входит в услуги, предоставляемые
телефонной компанией. После подписки на услугу Caller ID данный телефон
будет показывать номер звонящего вам абонента.

540RU_RU.book Page 5 Wednesday, December 10, 2003 11:35 AM

Перед первым включением

Принадлежности (в соответствии с типом изделия)

Адаптер для сети
переменного тока

(Для базового блока)
PQLV19CE

Один Один Однa

Шнур трубки Клипса для ношения

Телефонный шнур Трубка

трубки на ремне

Подготовка к использованию

Крышка батарейного

отсека трубки

Один Одна Одна

Аккумуляторные
батареи (тип AAA)

HHR-4EPT/BA2
(P03P)

Две Одно

Инструкция по эксплуатации …одна

Краткое руководство ……………..одно

Возможно приобретение дополнительных принадлежностей. Более подробную
информацию можно получить у Вашего ближайшего дилера Panasonic.

Зарядное устройство
Сетевой адаптер (для зарядного устройства)

PQLV200CE
Зарядное устройство

540RU_RU.book Page 6 Wednesday, December 10, 2003 11:35 AM

Важная информация

Используйте только блок питания,
поставляемый вместе с этим аппаратом.

Не подключайте адаптер перем. тока к
сети с напряжением, отличным от
стандартного, равного 220 — 240 В.
(Для базового блока)
Для данного аппарата используется
блок питания PQLV19CE.
(Для зарядного устройства)
Для данного аппарата используется
блок питания PQLV200CE.

Данный аппарат не может осуществлять
вызовы при следующих условиях:

•

Аккумуляторные батареи переносной
трубки нуждаются в подзарядке или
вышли из строя.

•

Во время отключения электроэнергии.

•

Когда блокировка клавиатуры
установлена на ВКЛ.

•

Когда аппарат находится в режиме
прямого вызова. (может осуществляться
только вызов по номеру прямого

вызова).
Не вскрывайте базовый блок или трубку
(кроме как для замены аккумуляторных
батарей).
Данный аппарат не следует использовать
вблизи медицинского оборудования для
оказания экстренной помощи/проведения
интенсивной терапии, а также
пользоваться людям с
кардиостимулятором.
Нельзя допускать падения предметов и
проливов жидкостей на аппарат. Не
допускайте воздействия на аппарат дыма,
пыли, механической вибрации или ударов.

Окружающие условия

Не используйте этот аппарат вблизи воды.
Следует держать этот аппарат вдалеке от
источников тепла, таких, как радиаторы
кухонные плиты и т. п. Также не следует
держать его в помещениях с температурой
ниже 5 °C или выше 40 °C.
Сетевой адаптер используется в качестве
выключателя питания. Убедитесь в том, что
вблизи устройства имеется электрическая
розетка с удобным доступом.

ОСТОРОЖНО!

ЧТОБЫ ИСКЛЮЧИТЬ РИСК ПОРАЖЕНИЯ
ЭЛЕКТРИЧЕСКИМ ТОКОМ, НЕ
ОСТАВЛЯЙТЕ ЭТОТ АППАРАТ ПОД
ДОЖДЕМ И ИЗБЕГАЙТЕ ЕГО КОНТАКТА С
ЛЮБОЙ ДРУГОЙ ВЛАГОЙ

Меры предосторожности при обращении
с аккумуляторными батареями

1. Используйте батареи только указанных
типов.

Используйте только аккумуляторные
батареи.

3. Не используйте одновременно старые и
новые батареи.

4. Не выбрасывайте батареи в огонь, они
могут взорваться!
Утилизация должна производиться в
соответствии с местными правилами
утилизации отходов.

5. Не пытайтесь вскрывать или разбирать
батареи.
Электролит является агрессивной
жидкостью и может вызвать серьезные
ожоги и травмы кожи и глаз.
При попадании внутрь электролит может
вызвать отравление.

6. Проявляйте осторожность при обращении
с батареями, чтобы не допустить короткого
замыкания батарей при контакте с
токопроводящими изделиями: кольцами,
браслетами, ключами.
Батареи и/или проводник могут нагреться
и вызвать ожоги.

7. Выполняйте зарядку поставляемых
батарей в соответствии с правилами,
изложенными в данном руководстве по
эксплуатации.

Расположение

•

Для обеспечения максимальной зоны
работы без помех разместите ваш
базовый блок:

— Вдали от электрических устройств, таких
как телевизор, радиоприемник,
персональный компьютер или другой
телефон.

— В удобном месте в центре комнаты на
возвышении.

540RU_RU.book Page 7 Wednesday, December 10, 2003 11:35 AM

Расположение органов управления

Беспроводная трубка

Индикаторный светодиод
звонка/зарядки

Динамик

Гнездо для
подключения
гарнитуры

Зарядный

контакт

Задняя сторона

Громкоговоритель

Мик

Как пользоваться программными клавишами беспроводной трубки

3 программные клавиши используются для выбора функций,
обозначенных прямо над клавишами.
Указанные над клавишами функции будут меняться в
зависимости от режима работы.
Например, когда дисплей находится в режиме ожидания, “ ”,

“” и “” отображаются над программными клавишами.

Пример:

режиме ожидания

Дисплей

7
8

Зарядный
контакт

он

Дисплей в

25.2 21:05

•

“” (
находится в режиме ожидания, с помощью наклона

ДЖОЙСТИКА

Меню

) может быть выбрано, когда аппарат

вверх, вниз, влево или вправо.

1 — ЛЕВАЯ ПРОГРАММНАЯ

КЛАВИША

2 — Кнопка TALK (РАЗГОВОР)
3 — ДЖОЙСТИК
4 — Кнопка SPEAKERPHONE

(ГРОМК СВЯЗЬ)

5 — Кнопка RECALL

(ПОВТОРНЫЙ ВЫЗОВ —
ФЛЭШ)

6 — ПРАВАЯ ПРОГРАММНАЯ

КЛАВИША

7 — Кнопка POWER/TALK OFF

(ПИТАНИЕ/ОТКЛ
РАЗГОВОР)

8 — Кнопка CLEAR (СБРОС)

9 — Кнопка INTERCOM/HOLD

(ВНУТРЕННЯЯ СВЯЗЬ/
ОЖИДАНИЕ)

Для использования “ ” (

ЛЕВУЮ ПРОГРАММНУЮ КЛАВИШУ

нажмите
Для использования “ ” (

ДЖОЙСТИК

(среднюю программную клавишу)

Для использования “ ” (

набор номера

) нажмите

ПРОГРАММНУЮ КЛАВИШУ

Телефонная книга

Меню

) нажмите

Повторный

ПРАВУЮ

Когда над программируемой клавишей
отображается “ ”, это означает, что
клавиша не запрограммирована на
выполнение каких-либо функций.

Подготовка к использованию

)

540RU_RU.book Page 8 Wednesday, December 10, 2003 11:35 AM

Расположение органов управления

Базовый блок

132

Индикаторный светодиод
звонка/нахождения в работе

Дисплей

3 — Кнопка и индикатор

АВТО ОТ-ЧИК ВКЛ

4 —

5 —

6 —

7 — Кнопка СТОП

ЛЕВАЯ ПРОГРАММНАЯ
КЛАВИША

СРЕДНЯЯ ПРОГРАММНАЯ

КЛАВИША

ПРАВАЯ ПРОГРАММНАЯ

КЛАВИША

Микрофон

1 — Кнопка УДАЛИТЬ

2 — Кнопка ПРИВЕТСТВИЕ

8 —

9 —

10 — КЛАВИША НАВИГАЦИИ

11 — Кнопка ПОВТОРНЫЙ

12 — Кнопка СБРОС

13 — Кнопка ГРОМК СВЯЗЬ

14 —

15 —

Кнопка

ВОСПРОИЗВЕДЕНИЕ

Кнопка

ПОИСКОВЫЙ ВЫЗОВ/

ВНУТРЕННЯЯ СВЯЗЬ/УДЕРЖАНИЕ

ВЫЗОВ — ФЛЭШ

Кнопка

ПОВТОРНЫЙ НАБОР

Кнопка

ОТКЛЮЧЕНИЕ

МИКРОФОНА

Как пользоваться программными клавишами базового блока

3 программные клавиши используются для выбора функций, обозначенных прямо над клавишами.
Указанные над клавишами функции будут меняться в зависимости от режима работы.
Например, когда дисплей находится в режиме ожидания, “ ”, “ ” и

“” отображаются над программными клавишами.

Пример: Дисплей в режиме

ожидания

25.2 21:05

Для использования“” (
нажмите

ЛЕВУЮ ПРОГРАММНУЮ КЛАВИШУ

Для использования “” (

СРЕДНЮЮ ПРОГРАММНУЮ КЛАВИШУ

Для использования “” (

вызывавших абонентов
ПРОГРАММНУЮ КЛАВИШУ

Телефонная книга

Меню

) нажмите

Список

) нажмите

ПРАВУЮ

Когда над программной клавишей
отображается “”, это означает, что
клавиша не запрограммирована на
выполнение каких-либо функций.

)

540RU_RU.book Page 9 Wednesday, December 10, 2003 11:35 AM

Расположение органов управления

Как пользоваться клавишей навигации

Эта клавиша имеет четыре активных области.

Прокручивает вверх меню функций,

Базовый блок

ВВЕРХ

ВПРАВ

ВНИЗ

ВЛЕВО

ВВЕРХ

ВНИЗ

ВПРАВО

ВЛЕВО

Зарядное устройство

Зарядные контакты

•

Список вызывавших абонентов и
телефонную книгу базового блока.

• Увеличивает громкость звонка.

Прокручивает вниз меню функций, Список

•

вызывавших абонентов и телефонную
книгу базового блока.

• Уменьшает громкость звонка.

•

Обеспечивает выбор в меню.

Возвращает на предыдущий экран.

•

Подготовка к использованию

540RU_RU.book Page 10 Wednesday, December 10, 2003 11:35 AM

Пиктограммы над ПРОГРАММНЫМИ КЛАВИШАМИ

Пиктограммы над программными клавишами
беспроводной трубки

Пикто-

грамма

Функция

Возвращение назад Русский

Меню Цифровые клавиши

Подменю Английский

OK Греческий

Повторный набор номера Расширенный 1

Телефонная книга Расширенный 2

Запись в телефонную книгу Выбор

Поиск Пауза

Блокировка клавиш Отключение микрофона

12/24 часовой формат времени

Остановка AOH

Не работает

Пикто-

грамма

Функция

Удаление

Пиктограммы над программными клавишами
базового блока

Пикто-

грамма

Функция

Пикто-

грамма

Функция

Возвращение назад Пауза

Меню Внутренняя связь/

Поисковый вызов

OK Список вызывавших

абонентов

Телефонная книга Повтор сообщения

Удаление Пропустить сообщение

Не работает AOH

Выключить

540RU_RU.book Page 11 Wednesday, December 10, 2003 11:35 AM

Символы, которые используются для обозначения операций

Символы, которые используются для
обозначения операций беспроводной трубки

Символ Значение

Наклоните ДЖОЙСТИК вверх, вниз, влево или
вправо.
Напр., поиск в главном меню.

Подготовка к использованию

Напр., OK

Напр.,

повторный

набор

номера

Например,

возврат

Напр., отображается
меню

Напр., режим ожидания Нажмите ПРАВУЮ ПРОГРАММНУЮ

Напр., отображается
меню

Нажмите кнопку ПИТАНИЕ/ОТКЛ РАЗГОВОР.

Нажмите эту кнопку один или два раза, после этого дисплей
всегда возвращается в режим ожидания.

Нажмите
ДЖОЙСТИК прямо
в центре.

Этот пример
показывает выбор
нужного пункта
меню.

КЛАВИШУ.

В этом примере на дисплей
выводится последний набранный
номер.

Нажмите ЛЕВУЮ ПРОГРАММНУЮ

КЛАВИШУ.

В этом примере дисплей
возвращается в предыдущее меню.

имеет то же назначение, что и

Возвращение назад.

Нажмите

вертикально

540RU_RU.book Page 12 Wednesday, December 10, 2003 11:35 AM

Символы, которые используются для обозначения операций

Символы, которые используются для
обозначения операций базового блока

Символ Значение

Нажмите КЛАВИШУ НАВИГАЦИИ вверх или вниз.
например, поиск нужной записи.

Напр., отображается меню Нажмите СРЕДНЮЮ

Напр., OK

ПРОГРАММНУЮ КЛАВИШУ.

Этот пример показывает
выбор нужного пункта меню.

Напр.,

список

вызывавших

абонентов

Напр.,

возврат

Напр., дисплей в режиме
ожидания

Напр., отображается меню Нажмите ЛЕВУЮ

Нажмите ПРАВУЮ

ПРОГРАММНУЮ КЛАВИШУ.

В этом примере на дисплее
отображается информация о
последнем вызывавшем
абоненте.

ПРОГРАММНУЮ КЛАВИШУ.

В этом примере дисплей
возвращается в предыдущее
меню.

Символы для обозначения операций на
беспроводной трубке/базовом блоке

Символ Значение

Чтобы перейти к следующему шагу.

“ ” Слово в “ ” кавычках указывает на то, что текст отображается на

дисплее.

Телефон звонит.

540RU_RU.book Page 13 Wednesday, December 10, 2003 11:35 AM

Пиктограммы, которые отображаются на
дисплее трубки

В зоне приема базового блока
Вне зоны приема/Нет регистрации/

Отсутствие питания в базовом блоке

ЗАНЯТО

ВНУТР 1

Внутренняя связь/Поисковый вызов/Во
время соединения с базовым блоком

Осуществление вызова или ответ
на вызов

Запрет вызова включен

Дисплей

Подготовка к использованию

Режим телефонной книги

Автоответчик включен (ON)
Индикация сообщений

Уровень зарядки батареи

Прямой вызов включен

Звонок ОТКЛЮЧЕН

ВНУТР 1

ЗАНЯТО

Новый вызов (только Caller ID)
Имя беспроводной трубки

(например, Беспроводная трубка 1)
Линия занята другой трубкой

Индикация голосовой метки

Дисплей главного меню

Для входа в Главное меню нажмите ДЖОЙСТИК в центре (или наклоните

), когда дисплей находится в режиме ожидания. Выделяется пиктограмма

выбранного меню и появляется название этого меню.

Пример: выбран “СПИСОК ВЫЗ

АБОН”.

СПИСОК ВЫЗ АБОН

“СПИСОК ВЫЗ АБОН”

“УПРАВЛЕН А-ОТВ”

“НАСТР ЗВОНКОВ”

“НАСТР-КИ ТРУБКИ”

“НАСТРОЙКА БАЗЫ”

“УОКИ-ТОКИ”

540RU_RU.book Page 14 Wednesday, December 10, 2003 11:35 AM

Дисплей

Пиктограммы, которые отображаются на
дисплее базового блока

Внутренняя связь/Поисковый вызов

ВНУТР

— —

ЗАНЯТО

—ЗАНЯТО—

ВНУТР 1

Осуществление вызова или ответ
на вызов

Запрет вызова включен

Режим телефонной книги

Звонок ОТКЛЮЧЕН

Новый вызов (только Caller ID)
Линия занята другим аппаратом.
Режим внутренней связи

Имя беспроводной трубки
(например, Беспроводная трубка 1)

Индикация сообщений

540RU_RU.book Page 15 Wednesday, December 10, 2003 11:35 AM

Подсоединение

(Для базового блока)
Подсоедините сетевой адаптер и

телефонный шнур в следующей
последовательности:
При установке базового блока на столе
лишние провода можно убрать,
заправив их под приспособление для
установки аппарата на стене (стр. 103,

104).

Фиксатор

1, 2, 3, 4.

Закрепите шнур
адаптера сети
переменного тока,
чтобы исключить его
отсоединение.

Трубка

Настройка

(Для зарядного устройства)
Перед первым использованием
беспроводной трубки аккумуляторные
батареи должны быть полностью
заряжены.

Фиксатор

• Адаптер сети переменного тока
должен всегда быть включен в сеть
(в процессе работы адаптер немного
нагревается. Это нормально).
ИСПОЛЬЗУЙТЕ ТОЛЬКО С СЕТЕВЫМ

•

АДАПТЕРОМ Panasonic PQLV200CE.

Закрепите шнур
адаптера сети
переменного тока,
чтобы исключить его
отсоединение.

Подготовка к использованию

• Адаптер сети переменного тока
должен всегда быть включен в сеть
(в процессе работы адаптер немного
нагревается. Это нормально).

• Никогда не подключайте телефон во
время грозы.

•

ИСПОЛЬЗУЙТЕ ТОЛЬКО С СЕТЕВЫМ
АДАПТЕРОМ Panasonic PQLV19CE.

Шнур трубки

Установка
аккумуляторных
батарей

Устанавливайте батареи, как показано
на рисунке. сторона должна
вставляться в первую очередь.
Закройте крышку движением по
стрелке.

• При замене аккумуляторных
батарей сторона
снята в первую очередь.

должна быть

540RU_RU.book Page 16 Wednesday, December 10, 2003 11:35 AM

Настройка

Зарядка аккумуляторных
батарей

Батареи поставляются незаряженными. Чтобы
выполнить зарядку, установите трубку на базовом

Перед началом эксплуатации заряжайте

блоке.

батареи в течение примерно

Во время зарядки будет гореть индикаторный
светодиод зарядки, как показано ниже.

В процессе зарядки Полностью заряжены

Красный Зеленый

Пиктограмма

дисплея

Трубка, питание которой выключено, при
установке на зарядное устройство будет
автоматически включаться.

Находясь на зарядке трубка не
будет работать.

Если при снятии трубки с зарядного
устройства на дисплее мигает ,
заряжайте аккумуляторные батареи в
течение еще, как минимум 15 минут.

7 часов.

Уровень заряда

батарей

Высокий
Средний

Низкий

Требуется

зарядка

Информация о
состоянии батареи

После того, как батарея Panasonic
полностью заряжена:

Ni-MH аккумуляторные батареи
(стандартная емкость 700 мА—час)

Работа Время работы

В режиме

(РАЗГОВОР)

В режиме

(Ожидание)

Ni-Cd аккумуляторные батареи
(стандартная емкость 250 мА—час)

Работа Время работы

В режиме

(РАЗГОВОР)

В режиме

(Ожидание)

•

Указано максимально возможное время.

• Время работы батареи может
уменьшаться в зависимости от
условий эксплуатации и
температуры окружающей среды.

• Выполняйте чистку зарядных
контактов беспроводной трубки и
зарядного устройства раз в месяц
сухой мягкой тканью.
Выполняйте чистку контактов
чаще, если аппарат подвергается
воздействию грязи, пыли и
высокой влажности. В противном

случае батарея может не
заряжаться должным образом.

• Батареи не могут быть заряжены
избыточно, если их многократно не
извлекать и не устанавливать вновь.

•

Для обеспечения максимального
срока службы батареи рекомендуется
не выполнять зарядку батареи до тех
пор, пока не начнет мигать
пиктограмма батареи .

приблизительно

10 часов

приблизительно

180 часов

приблизительно 4

часа

приблизительно

60 часов

540RU_RU.book Page 17 Wednesday, December 10, 2003 11:35 AM

Настройка

Замена батарей

Если после нескольких телефонных звонков начинает мигать пиктограмма ,
даже при полной зарядке батарей беспроводной трубки их необходимо заменить.

• Перед первым включением заряжайте аккумуляторные батареи в течение
примерно 7 часов.

• При замене батарей не забудьте установить тип батареи, даже если вы
устанавливаете батареи того же типа. Это необходимо для того, чтобы
ввести тип батареи в память беспроводной трубки.
аккумуляторной батареи» на стр. 63.)

• Попытка выполнить подзарядку не предназначенных для подзарядки
(одноразовых) элементов питания может привести к вытеканию из них
электролита.

• Для открывания крышки батарейного отсека нажмите с усилием на выемку в
крышке и сдвиньте крышку в направлении стрелки, как показано на
представленном ниже рисунке.

(См. «Выбор типа

Подготовка к использованию

Замените обе батареи (стр. 15) и закройте крышку. Заряжайте батареи трубки в
течение приблизительно 7 часов.

Рекомендуем использовать только аккумуляторные батареи Panasonic
P03P(Ni-MH) или P03H(Ni-Cd).

540RU_RU.book Page 18 Wednesday, December 10, 2003 11:35 AM

Настройка

Включение/Выключение питания

Включение питания Выключение питания

Нажмите и
удерживайте
кнопку ПИТАНИЕ.

Когда кнопка

ПИТАНИЕ

отпускается,
дисплей
переключается
в режим
ожидания.

Нажмите и
удерживайте
кнопку ПИТАНИЕ.

Дисплей гаснет.

Выбор языка дисплея

Можно выбрать один из 20 языков отдельно для базового блока и трубки.
Заводская установка – русский.

Выбор языка дисплея беспроводной трубки

Чтобы прекратить выполнение операции, нажмите в любое время.

Нажмите

ДЖОЙСТИК
(или наклоните).

Выберите “ВЫБОР

ЯЗЫКА”.

Выберите “

НАСТР-КИ ТРУБКИ”.

Выберите нужный

язык.

Выберите “ОПЦИИ

ДИСПЛЕЯ”.

• Если вы установили язык, который вы не знаете, восстановите нужный вам язык
дисплея.

Нажмите Нажмите Наклоните Нажмите

Наклоните четыре раза Нажмите Наклоните дважды

Нажмите Выберите нужный язык Нажмите

540RU_RU.book Page 19 Wednesday, December 10, 2003 11:35 AM

Настройка

Для того чтобы выбрать язык дисплея базового блока

Чтобы прекратить выполнение операции, нажмите в любое время.

Подготовка к использованию

Нажмите

ПРОГРАММНУЮ
КЛАВИШУ

• Если вы установили язык, который вы не знаете, восстановите нужный вам язык
дисплея.

Нажмите Нажмите (ВНИЗ) 3 раза Нажмите

Выберите нужный язык Нажмите .

СРЕДНЮЮ

Выберите “ВЫБОР

ЯЗЫКА”.

Выберите нужный язык.

540RU_RU.book Page 20 Wednesday, December 10, 2003 11:35 AM

Настройка

Установка даты и времени

После нарушения энергоснабжения необходима переустановка часов. Убедитесь
в том, что пиктограмма не мигает. После установки даты и времени на дисплее
базового блока также будет отображаться дата и время. Эта операция может
выполняться только при настройке беспроводной трубки.

Чтобы прекратить выполнение операции, нажмите в любое время.

Нажмите

ДЖОЙСТИК
(или наклоните).

Введите дату

(см. ниже).

Пример: Чтобы установить 16 февраля 2003, 7:15 вечера.

Дата Время

День

недели

Чтобы выбрать 12/24-часовую шкалу

Нажмите ПРАВУЮ
ПРОГРАММНУЮ
КЛАВИШУ несколько раз.

Месяц Год Час Минута

Выберите “

НАСТР-КИ ТРУБКИ”.

Введите время

(см. ниже).

24-часовой
формат

12-часовой
формат (AM)

Выберите “УСТ.
ДАТУ/ВРЕМЯ”.

Нажмите ДЖОЙСТИК.

12/24-часовая

шкала

12-часовой
формат (PM)

540RU_RU.book Page 21 Wednesday, December 10, 2003 11:35 AM

Пользование телефоном

Исходящий вызов

Предварительный набор номера Набор номера после снятия трубки

Введите номер

телефона.

• При использовании предварительного набора номера:
Если при вводе номера вам нужно исправить ошибку, нажмите . Цифра
слева стирается; теперь вводите номер. Если нажать и удерживать , то
удаляются все цифры.

• Вы также можете нажать , чтобы выполнить вызов.

Предварительный набор номера Набор номера после снятия трубки

Введите номер

телефона.

• При использовании предварительного набора номера:
если при вводе номера вам нужно исправить ошибку, нажмите . Цифры
слева удаляются, после этого можно вводить новые цифры. Если нажать и
удерживать , то удаляются все цифры.

• Вы также можете нажать , чтобы выполнить вызов.

Нажмите

РАЗГОВОР.

Снимите

трубку.

Нажмите

РАЗГОВОР.

Снимите

трубку.

Введите номер

телефона.

Введите номер

телефона.

Телефонная система

540RU_RU.book Page 22 Wednesday, December 10, 2003 11:35 AM

Пользование телефоном

Ответ на вызов

Ответ на вызов Прекращение вызова

Нажмите

РАЗГОВОР.

• Вы также можете ответить на вызов с помощью нажатия на , , ,

или (ответ на вызов нажатием любой клавиши).

• Для просмотра информации о вызывающем абоненте перед началом разговора
нажмите клавишу .

Ответ на вызов Прекращение вызова

Снимите трубку
или нажмите .

• Вы также можете ответить на вызов с помощью нажатия .

• Для просмотра информации о вызывающем абоненте перед началом разговора

нажмите клавишу .

(Во время вызова)

Нажмите ОТКЛ
РАЗГОВОР.

Для того чтобы
положить трубку,
вставьте трубку в
гнездо или
нажмите .

Автоматическое начало разговора

Если функция Автоматическое начало разговора включена, вы можете
ответить на вызов, сняв беспроводную трубку с зарядного устройства. (См.

Включение/Отключение режима автоматического начала разговора на стр.

63.)

540RU_RU.book Page 23 Wednesday, December 10, 2003 11:35 AM

Пользование телефоном

Громкость трубки (или гарнитуры)/
громкоговорящей связи

Можно выбрать один из 3 уровней громкости для трубки (или гарнитуры) и один из
6 уровней громкости для громкоговорящей связи.

Для увеличения громкости наклоните ДЖОЙСТИК вверх.

(Во время
вызова)

• Заводская установка — средний уровень громкости (громкость трубки) и уровень
3 (громкость динамика громкоговорящей связи).

Можно выбрать один из 3 уровней громкости для трубки и один из 8 уровней
громкости для громкоговорящей связи.

(Во время
вызова)

Для уменьшения громкости наклоните ДЖОЙСТИК вниз.

Для увеличения громкости нажмите
Для уменьшения громкости нажмите

КЛАВИШУ НАВИГАЦИИ

вверх.

вниз.

Телефонная система

• Заводская установка — средний уровень громкости (громкость трубки) и уровень
5 (громкость динамика громкоговорящей связи).

Говорите по телефону, не занимая при этом рук
(используя цифровую громкоговорящую связь)

Громкая связь позволяет говорить по телефону, не занимая при этом рук, и позволяет
другим присутствующим в комнате людям слышать телефонный разговор.

Для возвращения на трубку

(Во время
звонка)

• Для обеспечения оптимальной работы нужно соблюдать следующие правила:

— Говорите со своим абонентом по очереди в помещении с низким уровнем шума.

— При плохой слышимости для любого из абонентов наклоните ДЖОЙСТИК

вверх или вниз, чтобы соответствующим образом изменить уровень громкости
беспроводной трубки. Можно выбрать один из шести уровней громкости
громкоговорящей связи (громкоговорителя).

Нажмите ГРОМК

СВЯЗЬ.

Нажмите РАЗГОВОР.

540RU_RU.book Page 24 Wednesday, December 10, 2003 11:35 AM

Пользование телефоном

Громкоговорящая связь позволяет говорить по телефону, не занимая при этом
рук, и позволяет другим присутствующим в комнате людям слышать телефонный
разговор.

(Во время
приема вызова)

• Для обеспечения оптимальной работы нужно соблюдать следующие правила:

— Говорите со своим абонентом по очереди в помещении с низким уровнем шума.

— При плохой слышимости для любого из участников разговора наклоните

КЛАВИШУ НАВИГАЦИИ вверх или вниз, чтобы соответствующим образом
изменить уровень громкости. Для базового блока можно выбрать один из 8
уровней громкости громкоговорителя.

Отключение микрофона во время разговора

Во время разговора вы можете отключить микрофон телефона для того, чтобы на
другом конце провода вас не слышали. При отключенном микрофоне вы будете
слышать своего абонента.

Чтобы отключить микрофон Чтобы продолжить разговор

Нажмите ЛЕВУЮ
ПРОГРАММНУЮ

(Во время
вызова)

КЛАВИШУ, после
этого начнет мигать
пиктограмма.

Нажмите ГРОМК СВЯЗЬ.

Нажмите ЛЕВУЮ ПРОГРАММНУЮ
КЛАВИШУ еще раз.
Пиктограмма перестает мигать.

Чтобы отключить микрофон Чтобы продолжить разговор

(Во время
вызова)

Нажмите ОТКЛ.

МИКРОФОНА.

Нажмите ОТКЛ. МИКРОФОНА еще
раз.

540RU_RU.book Page 25 Wednesday, December 10, 2003 11:35 AM

Пользование телефоном

Блокировка клавиш

Вы можете заблокировать клавиши набора номера на трубке. При включенной
блокировке клавиатуры кнопки не работают, и поэтому нельзя выполнить вызовы.
Когда клавиатура заблокирована, можно только принимать входящие вызовы.
Когда блокировка клавиатуры включена, пиктограмма меню меняется на

Когда блокировка клавиатуры включена, вызовы экстренной службы не
могут выполняться до тех пор (стр. 66), пока блокировка клавиатуры не
будет отменена.

Включение блокировки клавиатуры

Выключение блокировки клавиатуры

Телефонная система

(Дисплей в
режиме
ожидания)

Нажмите ДЖОЙСТИК
и удерживайте его в
нажатом положении
более 2 секунд.

Еще раз нажмите ДЖОЙСТИК и
удерживайте его в нажатом
положении более 2 секунд.

540RU_RU.book Page 26 Wednesday, December 10, 2003 11:35 AM

Пользование телефоном

Повторный набор

Последние 10 номеров, набранных на беспроводной трубке или на базовом блоке,
автоматически сохраняются в списке повторного набора соответственно
беспроводной трубки или базового блока.

Набор номера с помощью списка повторного набора

Нажмите ПРАВУЮ

ПРОГРАММНУЮ
КЛАВИШУ.

• Если в списке повторного набора номера нет сохраненных номеров, то после
нажатия на дисплее трубки отображается “НЕТ ЗАПИСЕЙ”.

• Когда просмотр достигает конца списка, раздается тоналный сигнал.

• Вы также можете нажать , чтобы выполнить вызов.

• Чтобы сохранить номера из списка повторного набора в телефонной книге

трубки, отредактировать или удалить номера из памяти, см. страницы 36 и 37.

Набор последнего набранного номера

Нажмите РАЗГОВОР.

Автоматический повторный набор номера

Если вы нажимаете , а затем , чтобы выполнить повторный набор номера,
но при этом вызываемый номер занят, аппарат будет автоматически
осуществлять повторные вызовы через каждые 40 секунд; при этом будет
выполняться до 4 повторных вызовов. При использовании функции
автоматического повторного набора номера нажмите еще раз после нажатия

, если отключение микрофона не было отменено.

Найдите из ранее

набранных номеров
нужный номер.

Нажмите ПРАВУЮ ПРОГРАММНУЮ

КЛАВИШУ.

Нажмите

РАЗГОВОР.

540RU_RU.book Page 27 Wednesday, December 10, 2003 11:35 AM

Пользование телефоном

Набор номера с помощью списка повторного набора

Нажмите ПОВТОРНЫЙ

НАБОР.

• Если в списке повторного набора нет записей, то при выборе на дисплее
базового блока появляется сообщение “НЕТ ЗАПИСЕЙ”.

• Когда просмотр достигает конца списка, раздается тональный сигнал.

• Вы также можете нажать , чтобы выполнить вызов.

• Для выполнения редактирования или очистки памяти см. стр. 72.

Набор последнего набранного номера

Снимите трубку.

Автоматический повторный набор номера

, если отключение микрофона не было отменено.

Найдите из ранее

набранных номеров
нужный номер.

Нажмите ПОВТОРНЫЙ НАБОР.

Снимите трубку.

Телефонная система

Функция Повторный вызов

Кнопка ПОВТОРНЫЙ ВЫЗОВ — ФЛЭШ (на беспроводной трубке) или (на
базовом блоке) используется для обеспечения доступа к специальным
телефонным услугам. Обратитесь в свою телефонную компанию, чтобы получить
более подробную информацию.
Если ваш аппарат подключен к офисной АТС, нажатие (на беспроводоной
трубке) или (на базовом блоке) позволяет получить доступ к определенным
функциям вашей АТС, напр., перевод вызова на другой внутренний номер.

540RU_RU.book Page 28 Wednesday, December 10, 2003 11:35 AM

Пользование телефоном

Временный переход в режим тонального набора (для пользователей
службы импульсного или дискового набора)

Режим набора переключится на тональный. Можно вводить номера, требующие
тонального набора номера (например, электронных банковских служб).

Прежде чем вводить коды
доступа и т.п.

• Когда вы “повесите” трубку, будет вновь восстановлен импульсный режим.

Нажмите .

Пауза в наборе (для линий учрежденческой АТС/

пользователей междугородной связи)

Функция паузы в наборе используется в случае, когда необходима пауза в наборе
телефонного номера при вызове через учрежденческую АТС или по междугородной
связи. Например, если аппарат подключен через учрежденческую АТС, и перед
набором номера телефона нужно набрать код выхода в город (в этом примере — 9):

Нажмите 9.

Нажмите

ПРОГРАММНУЮ КЛАВИШУ

ПРАВУЮ

Введите
номер
телефона.

Нажмите

РАЗГОВОР.

Нажмите 9.

• Для того чтобы сделать вызов, вы также можете нажать (беспроводная
трубка) или (базовый блок).

• Введение паузы исключает неверный набор номера при повторном наборе
номера или при наборе номера, сохраненного в памяти телефона.

• Повторные нажатия ПРАВОЙ ПРОГРАММНОЙ КЛАВИШИ увеличивают
длительность паузы между цифрами номера.
Для изменения длительности паузы см.

•

Нажмите

ПРОГРАММНУЮ КЛАВИШУ

ПРАВУЮ

Введите

номер

телефона.

Выбор длительности паузы

Снимите
трубку.

на стр. 66.

540RU_RU.book Page 29 Wednesday, December 10, 2003 11:35 AM

АОН и Caller ID

Идентификация вызывающего абонента

Идентификация вызывающего абонента — это услуга, предоставляемая
вашим телефонным узлом, которая работает только в том случае, если вы
на нее подписались.

Данный аппарат реализует функции западного стандарта идентификации
вызывающего абонента – Caller ID, а так же отечественного стандарта, известного
как автоматический определитель номера (АОН).

В странах СНГ большинство телефонных станций работают в стандарте АОН. Для
работы АОН имеются некоторые уникальные настройки.

Телефон может работать также с Caller ID разных стандартов. По умолчанию
используется стандарт ANI Caller ID, предоставляемый большинством западных
АТС. Некоторые современные АТС работают по новому европейскому стандарту

Caller ID. О том, как настроить телефон для работы с этой системой, см. раздел
“Настройки базового блока”.

Если вы подписались на услугу автоматического определения номера
(АОН), то при приеме вызова на дисплее может быть отображен номер

телефона вызывающего абонента. Если номер телефона, принятый АОН,
был сохранен в телефонной книге аппарата вместе с именем абонента, то на
дисплее будет отображаться имя вызывающего абонента.

Последние 50 номеров вызывавших абонентов хранятся в памяти телефона в
порядке их поступления. При приеме 51-го вызова информация о самом первом
вызове стирается. Если имя и номер вызывающего абонента были сохранены в
телефонной книге (см. Сохранение информации о абоненте в телефонной

книге трубки на стр. 39 или Сохранение информации о абоненте в
телефонной книге базового блока на стр. 40), то на дисплее также будет

отображаться имя звонившего абонента.
Если аппарат подключен к офисной АТС или к телефонной линии, которая не
поддерживает данную услугу, вы не сможете пользоваться ею.
Функция Caller ID не отображает номер вызывающего абонента при
использовании трубки для внутренней связи. Но информация о вызывающем
абоненте будет сохранена в списке вызвавших абонентов.
При поступлении новых вызовов на дисплее появится сообщение об их
количестве.
В показанном ниже примере было получено 10 новых вызовов.
См. Список вызывавших абонентов (стр. 70) для базового блока.

Телефонная система

Дисплей в режиме ожидания Дисплей в режиме ожидания

ВНУТР 1
10 НОВ ВЫЗ.

17.8 14:59

10 НОВ ВЫЗ.

17.8 14:59

540RU_RU.book Page 30 Wednesday, December 10, 2003 11:35 AM

АОН и Caller ID

Выполнение вызова из списка вызывавших
абонентов

Чтобы прекратить выполнение операции, нажмите в любое время.

Нажмите ДЖОЙСТИК

(или наклоните).

Появится информация о

последнем из вызывавших
абонентов.

Время
поступления

Дата приема

Тел. номер

• Вы также можете нажать , чтобы выполнить вызов.

• “” указывает на то, что вы ранее уже просматривали данную информацию о

вызывавшем вас абоненте или ответили на вызов.

• Это также указывает на то, что пользователь другого зарегистрированного
аппарата уже просмотрел информацию об этом вызывавшем абоненте или
ответил на вызов.

• Если звонивший абонент подписан на услугу запрета передачи нформации о
нем, на дисплее будет отображаться “КОНФИДЕНЦ АБОН”.

• Если абонент звонит из зоны, где не предоставляется услуга Caller ID, то на
дисплее появится сообщение “НОМЕР НЕДОСТУПЕН”.

• “КОНФИДЕНЦ АБОН” и “НОМЕР НЕДОСТУПЕН” отображаются на дисплее только в
том случае, если вы установили режим определения номера на “Caller ID”.

• Когда просмотр достигает конца списка, раздается тональный сигнал.

17.8 14:59

Имя

JOHN SMITH
0123456789

Выберите “ СПИСОК ВЫЗ АБОН”.

Найдите нужную

запись.

Нажмите

РАЗГОВОР.

Loading…

Источник

Перед использованием телефона прочтите эти инструкции по …

Kx-tcd540ru, Инструкция по эксплуатации, Цифровой беспроводный телефон с автоответчиком Чат поддержки

Текст

Перед использованием телефона прочтите эти инструкции

по эксплуатации и сохраните их для будущих применений.

Перед первым включением заряжайте аккумуляторные

батареи в течение примерно 7 часов.

Подготовка

к исполь

зо

ванию

Те

лефо

нн

ая

си

ст

ема

По
лезная

информа

ция

Функции АОН и Caller ID

Инструкция по эксплуатации

Модель

KX-TCD540RU

Цифровой беспроводный

телефон с автоответчиком

Автоответчик

540RU_RU.book Page 1 Wednesday, December 10, 2003 11:35 AM

Перед использованием телефона прочтите эти инструкции по ...

Перед первым включением

Функции

Цифровой автоответчик
Запись до 30 минут или 64 сообщений с маркером времени/даты

приема сообщения, счетчик сообщений.

Полифонические сигналы звонка для беспроводной трубки
В качестве звонка можно выбирать различные

высококачественные мелодии. Вы можете выбрать одну из 9

заводских мелодий или один из 6 типов звонков.

Громкоговорящая связь

Вы можете говорить по телефону, не держа при этом в руке

беспроводную телефонную трубку.

Это удобно, когда вы говорите по телефону и одновременно с этим

делаете что-нибудь еще.

Эта функция также предусмотрена на базовом блоке.

Гнездо для подключения гарнитуры

Подключите дополнительный головной телефон для удобного
использования телефона — не держа трубку в руке.

Клавиатура с подсветкой

Телефонная книга 200+20
Вы можете сохранить до 200 (в телефонной книге трубки)
плюс 20 (в телефонной книге базового блока) имен и
телефонных номеров во встроенном телефонном
справочнике для удобного доступа.

Несколько беспроводных трубок
Для удобства использования на одном базовом блоке можно
зарегистрировать до 6 беспроводных трубок. (Дополнительные трубки/
зарядные устройства приобретаются отдельно).

Подсветка ЖК-дисплея

Голосовой поиск
Вы можете записать до 20 голосовых меток в телефонной книге трубки,
а потом искать запись в телефонной книге трубки голосом.

540RU_RU.book Page 2 Wednesday, December 10, 2003 11:35 AM

Подготовка

к исполь

зо

ванию

Перед первым включением

Содержание

Подготовка к использованию

Перед первым включением…………… 2

Важная информация…………………….. 6

Расположение органов управления . 7

Пиктограммы над

ПРОГРАММНЫМИ КЛАВИШАМИ … 10

Символы, которые используются

для обозначения операций …………. 11

Дисплей……………………………………… 13

Настройка ………………………………….. 15

Телефонная система

Пользование телефоном…………….. 21

АОН и Caller ID …………………………… 29

Меню списка ………………………………. 34

Использование телефонной книги.. 38

Голосовой поиск в телефонной книге

трубки ………………………………………… 49

Копирование телефонной книги…… 51

Таблица меню настроек ……………… 53

Настройки трубки ………………………. 55

Настройки базового блока…………… 65

Операции, выполняемые

на базовом блоке ………………………..70

Одновременное использование

нескольких аппаратов ………………….76

Уоки-токи …………………………………….85

Автоответчик

Автоответчик……………………………….88

Полезная информация

Использование клипсы для ношения

трубки на ремне…………………………102

Дополнительная гарнитура…………102

Настольная установка………………..103

Установка на стене…………………….105

Прежде чем обращаться

за помощью……………………………….108

Важные сведения ………………………112

Телефонная книга ……………………..114

Указатель ……………………………….. 115

Техническая информация…………. 116

Справка

указываются в разных разделах данной инструкции по эксплуатации

для обозначения, на каком блоке может быть выполнена операция.

: Выполняется на беспроводной трубке.

: Выполняется на базовом блоке.

: Выполняется либо на базовом блоке, либо на беспроводной трубке.

: Выполняется на базовом блоке и на беспроводной трубке

одновременно.

540RU_RU.book Page 3 Wednesday, December 10, 2003 11:35 AM

Перед первым включением

Благодарим Вас за покупку нового цифрового беспроводного телефона

Panasonic.
Дорогой покупатель,

Вы приобрели телефон модели KX-TCD540RU, который изготовлен в соответствии с

европейскими стандартами для беспроводных телефонов (DECT). Технология DECT

характеризуется высоким уровнем защиты от подслушивания, а также высоким

качеством цифровой передачи. Данный телефон предназначен для широкого спектра

применений. Например, его можно использовать в сети базовых блоков и трубок,

образующих телефонную систему, которая:

• обслуживает до 6 трубок с одного базового блока.

• допускает внутреннюю связь между двумя трубками.

• допускает работу трубки максимум через 4 базовых блока, что расширяет зону

радиосвязи.

540RU_RU.book Page 4 Wednesday, December 10, 2003 11:35 AM

Подготовка

к исполь

зо

ванию

Перед первым включением

Принадлежности (в соответствии с типом изделия)

Адаптер для сети

переменного тока
(Для базового блока)
PQLV19CE

Телефонный шнур

Трубка

Один

Однa

Шнур трубки

Клипса для ношения

трубки на ремне

Крышка батарейного

отсека трубки

Один

Одна

Аккумуляторные

батареи (тип AAA)
HHR-4EPT/BA2
(P03P)

Зарядное устройство

Сетевой адаптер (для зарядного устройства)
PQLV200CE
Зарядное устройство

Две

Одно

Инструкция по эксплуатации …одна

Краткое руководство ……………..одно

540RU_RU.book Page 5 Wednesday, December 10, 2003 11:35 AM

Важная информация

Используйте только блок питания,

поставляемый вместе с этим аппаратом.

Не подключайте адаптер перем. тока к

сети с напряжением, отличным от

стандартного, равного 220 — 240 В.

(Для базового блока)

Для данного аппарата используется

блок питания PQLV19CE.

(Для зарядного устройства)

Для данного аппарата используется

блок питания PQLV200CE.

Данный аппарат не может осуществлять
вызовы при следующих условиях:

• Аккумуляторные батареи переносной

трубки нуждаются в подзарядке или

вышли из строя.

• Во время отключения электроэнергии.

• Когда блокировка клавиатуры

установлена на ВКЛ.

• Когда аппарат находится в режиме

прямого вызова. (может осуществляться

только вызов по номеру прямого

вызова).

Не вскрывайте базовый блок или трубку

(кроме как для замены аккумуляторных

батарей).

Данный аппарат не следует использовать

вблизи медицинского оборудования для

оказания экстренной помощи/проведения

интенсивной терапии, а также

пользоваться людям с

кардиостимулятором.

Нельзя допускать падения предметов и

проливов жидкостей на аппарат. Не

допускайте воздействия на аппарат дыма,

пыли, механической вибрации или ударов.
Окружающие условия
Не используйте этот аппарат вблизи воды.

Следует держать этот аппарат вдалеке от

источников тепла, таких, как радиаторы

кухонные плиты и т. п. Также не следует

держать его в помещениях с температурой

ниже 5 °C или выше 40 °C.

Сетевой адаптер используется в качестве

выключателя питания. Убедитесь в том, что

вблизи устройства имеется электрическая

розетка с удобным доступом.

Меры предосторожности при обращении

с аккумуляторными батареями

1. Используйте батареи только указанных

типов.

2. Используйте только аккумуляторные

батареи.

3. Не используйте одновременно старые и

новые батареи.

4. Не выбрасывайте батареи в огонь, они

могут взорваться!

Утилизация должна производиться в

соответствии с местными правилами

утилизации отходов.

5. Не пытайтесь вскрывать или разбирать

батареи.

Электролит является агрессивной

жидкостью и может вызвать серьезные

ожоги и травмы кожи и глаз.

При попадании внутрь электролит может

вызвать отравление.

6. Проявляйте осторожность при обращении

с батареями, чтобы не допустить короткого

замыкания батарей при контакте с

токопроводящими изделиями: кольцами,

браслетами, ключами.

Батареи и/или проводник могут нагреться

и вызвать ожоги.

7. Выполняйте зарядку поставляемых

батарей в соответствии с правилами,

изложенными в данном руководстве по

эксплуатации.

Расположение

• Для обеспечения максимальной зоны

работы без помех разместите ваш

базовый блок:

— Вдали от электрических устройств, таких

как телевизор, радиоприемник,

персональный компьютер или другой

телефон.

— В удобном месте в центре комнаты на

возвышении.

ОСТОРОЖНО!
ЧТОБЫ ИСКЛЮЧИТЬ РИСК ПОРАЖЕНИЯ
ЭЛЕКТРИЧЕСКИМ ТОКОМ, НЕ
ОСТАВЛЯЙТЕ ЭТОТ АППАРАТ ПОД
ДОЖДЕМ И ИЗБЕГАЙТЕ ЕГО КОНТАКТА С
ЛЮБОЙ ДРУГОЙ ВЛАГОЙ.

540RU_RU.book Page 6 Wednesday, December 10, 2003 11:35 AM

Подготовка

к исполь

зо

ванию

Расположение органов управления

Беспроводная трубка

1 —

ЛЕВАЯ ПРОГРАММНАЯ
КЛАВИША

2 —

Кнопка TALK (РАЗГОВОР)

3 —

ДЖОЙСТИК

4 —

Кнопка SPEAKERPHONE

(ГРОМК СВЯЗЬ)

5 —

Кнопка RECALL

(ПОВТОРНЫЙ ВЫЗОВ —
ФЛЭШ)

6 —

ПРАВАЯ ПРОГРАММНАЯ

КЛАВИША

7 —

Кнопка POWER/TALK OFF

(ПИТАНИЕ/ОТКЛ
РАЗГОВОР)

8 —

Кнопка CLEAR (СБРОС)

9 —

Кнопка INTERCOM/HOLD

(ВНУТРЕННЯЯ СВЯЗЬ/
ОЖИДАНИЕ)

Как пользоваться программными клавишами беспроводной трубки

3 программные клавиши используются для выбора функций,

обозначенных прямо над клавишами.

Указанные над клавишами функции будут меняться в

зависимости от режима работы.

Например, когда дисплей находится в режиме ожидания, “

”,

“

” и “

” отображаются над программными клавишами.

Пример: Дисплей в
режиме ожидания

Для использования “

” (Телефонная книга)

нажмите ЛЕВУЮ ПРОГРАММНУЮ КЛАВИШУ.
Для использования “

” (Меню) нажмите

ДЖОЙСТИК (среднюю программную клавишу).
Для использования “

” (Повторный

набор номера) нажмите ПРАВУЮ
ПРОГРАММНУЮ КЛАВИШУ.
Когда над программируемой клавишей
отображается “

”, это означает, что

клавиша не запрограммирована на
выполнение каких-либо функций.

• “

” (Меню) может быть выбрано, когда аппарат

находится в режиме ожидания, с помощью наклона
ДЖОЙСТИКА вверх, вниз, влево или вправо.

2
3
4
5

6
7
8

Гнездо для

подключения

гарнитуры

Зарядный

контакт

Зарядный

контакт

Дисплей

Динамик

Микрофон

Индикаторный светодиод

звонка/зарядки

Задняя сторона

Громкоговоритель

25.2 21:05

540RU_RU.book Page 7 Wednesday, December 10, 2003 11:35 AM

Расположение органов управления

Базовый блок

1 —

Кнопка УДАЛИТЬ

2 —

Кнопка ПРИВЕТСТВИЕ

3 —

Кнопка и индикатор

АВТО ОТ-ЧИК ВКЛ

4 —

ЛЕВАЯ ПРОГРАММНАЯ

КЛАВИША

5 —

СРЕДНЯЯ ПРОГРАММНАЯ

КЛАВИША

6 —

ПРАВАЯ ПРОГРАММНАЯ

КЛАВИША

7 —

Кнопка СТОП

8 —

Кнопка ВОСПРОИЗВЕДЕНИЕ

9 —

Кнопка ПОИСКОВЫЙ ВЫЗОВ/

ВНУТРЕННЯЯ СВЯЗЬ/УДЕРЖАНИЕ

10 —

КЛАВИША НАВИГАЦИИ

11 —

Кнопка ПОВТОРНЫЙ

ВЫЗОВ — ФЛЭШ

12 —

Кнопка СБРОС

13 —

Кнопка ГРОМК СВЯЗЬ

14 —

Кнопка ПОВТОРНЫЙ НАБОР

15 —

Кнопка ОТКЛЮЧЕНИЕ

МИКРОФОНА

Как пользоваться программными клавишами базового блока

3 программные клавиши используются для выбора функций, обозначенных прямо над клавишами.
Указанные над клавишами функции будут меняться в зависимости от режима работы.
Например, когда дисплей находится в режиме ожидания, “

”, “

” и

“

” отображаются над программными клавишами.

Пример: Дисплей в режиме

ожидания

Для использования“

” (Телефонная книга)

нажмите ЛЕВУЮ ПРОГРАММНУЮ КЛАВИШУ.
Для использования “

” (Меню) нажмите

СРЕДНЮЮ ПРОГРАММНУЮ КЛАВИШУ.
Для использования “

” (Список

вызывавших абонентов) нажмите ПРАВУЮ
ПРОГРАММНУЮ КЛАВИШУ.
Когда над программной клавишей
отображается “

”, это означает, что

клавиша не запрограммирована на
выполнение каких-либо функций.

1 3 2

Микрофон

Дисплей

Индикаторный светодиод

звонка/нахождения в работе

25.2 21:05

540RU_RU.book Page 8 Wednesday, December 10, 2003 11:35 AM

Расположение органов управления, Базовый блок

Подготовка

к исполь

зо

ванию

Расположение органов управления

Зарядное устройство

Как пользоваться клавишей навигации

Эта клавиша имеет четыре активных области.

ВВЕРХ

•

Прокручивает вверх меню функций,

Список вызывавших абонентов и

телефонную книгу базового блока.

•

Увеличивает громкость звонка.

ВНИЗ

•

Прокручивает вниз меню функций, Список

вызывавших абонентов и телефонную

книгу базового блока.

•

Уменьшает громкость звонка.

ВПРАВО

•

Обеспечивает выбор в меню.

ВЛЕВО

•

Возвращает на предыдущий экран.

Базовый блок

ВВЕРХ

ВНИЗ

ВПРАВО

ВЛЕВО

Зарядные контакты

540RU_RU.book Page 9 Wednesday, December 10, 2003 11:35 AM

Расположение органов управления, Зарядное устройство

Пиктограммы над ПРОГРАММНЫМИ КЛАВИШАМИ

Пиктограммы над программными клавишами
беспроводной трубки

Пиктограммы над программными клавишами
базового блока

Пикто-

грамма

Функция

Пикто-

грамма

Функция

Возвращение назад

Русский

Меню

Цифровые клавиши

Подменю

Английский

Греческий

Повторный набор номера

Расширенный 1

Телефонная книга

Расширенный 2

Запись в телефонную книгу

Выбор

Поиск

Пауза

Блокировка клавиш

Отключение микрофона

12/24 часовой формат времени

Удаление

Остановка

AOH

Не работает

Пикто-

грамма

Функция

Пикто-

грамма

Функция

Возвращение назад

Пауза

Меню

Внутренняя связь/

Поисковый вызов

Список вызывавших

абонентов

Телефонная книга

Повтор сообщения

Удаление

Пропустить сообщение

Не работает

AOH

Выключить

540RU_RU.book Page 10 Wednesday, December 10, 2003 11:35 AM
