Инструкция и руководство для
Leader VS 318

20 страниц подробных инструкций и пользовательских руководств по эксплуатации на русском

ИНСТРУКЦИЯ

по

ЭКСПЛУАТАЦИИ

электромеханическом швейной машины

VS318

Leader

РАСПОЛОЖЕНИЕ И НАЗНАЧЕНИЕ ДЕТАЛЕЙ МАШИН

V S 3 1 8

—

1

—

ПОДКЛЮЧЕНИЕ МАШИНЫ

Необходимо, чтобы указанные на машине значения напряжения и силы тока её питания

соответствовали напряжению и силе тока в питающей электросети.

1. Подключить шнур питания к разъему на машине

2. Включить шнур питания в розетку сети

Для отключения машины сначала выключить выключатель, вынуть вилку из розетки сети, а затем

вынуть шнур из розетки

Ножная педаль.
Ножная педаль регулирует скорость работы.

Чем сильнее нажатие на педаль, тем выше скорость шитья машины.

Осветительная лампа находится за фронтальной панелью. При замене лампы снимите фронтальную
панель, отвернув винт на ее передней части. Используйте лампу мощностью не более 15 Ватт.

Примечание. Прежде чем заменить лампочку, отключите машину от сети.
Как вынуть лампочку.
Возьмите лампочку за колбу и поверните против часовой стрелки.
Как вставить лампочку.
Возьмите лампочку за колбу, вставьте в патрон и поверните по часовой стрелки.

ТРАНСФОРМИРУЕМАЯ ПЛАТФОРМА ДЛЯ МАТЕРИАЛА

Трансформируемая платформа для материала может увеличить

рабочую зону шитья. Её легко лреобразовать в платформу рукавного

типа для обработки круглых деталей одежды, например: низов брюк,

рукавов, манжет.

Снимите трансформируемую платформу как показано на рисунке

Избегайте накапливания материала перед иглой во время пошива

карманов, краёв поясов, закрепок.

В платформе также содержится ящик для принадлежностей.

—

2

—

Как снять и заменить нажимную лапку, Замена иглы, Таблица соответствия игл, ниток и материалов

Как снять и заменить нажимную лапку замена иглы Чат поддержки

• Изображение
• Текст

КАК СНЯТЬ И ЗАМЕНИТЬ НАЖИМНУЮ ЛАПКУ

Снятие лапки.
Вращая маховик против часовой стрелки, поднимите иглу в верхнее положение. Поднимите рычагом лапку.

Удерживая расположенный позади держателя рычаг, освободите лапку.
Установка лапки.

Поставьте лапку так, чтобы её подошва была прямо напротив держателя. Опустите рычаг подъема лапки,
и лапка зафиксируется в держателе.

ЗАМЕНА ИГЛЫ

Вращая маховик против часовой стрелки,
поднимите иглу в верхнее положение и опустите

лапку. Ослабьте винт крепления иглы,

поворачивая его против часовой стрелки.
Снимите использованную иглу и вставьте новую
плоской стороной колбы обращенной назад.
Вставьте иглу до упора в иглодержатель
и закрепите винт отверткой.
Примечание. Необходимо регулярно проверять
иглу, чтобы она не имела механических
повреждений и не затупилась. При шитье по

трикотажу, тонкому шёлку или шёлковых тканях

могут образовываться узелки и пропуск стежков,

что часто вызывается поврежденными иглами.

ТАБЛИЦА СООТВЕТСТВИЯ ИГЛ, НИТОК И МАТЕРИАЛОВ

Размер иглы

Материал

Хлопчатобумажная нитка.

Номер иглы.

Шелковая нитка.

Номер иглы

№60 (7)

№70(10)

Тонкий

Креп

7-80

100-140

№80(12)

Поплин

Чистый шелк

50-60

80-100

№8-90(12-14)

Шерстяная ткань

Хлопок

40-50

60-70

№90-100(14-16)

Шерсть

30-40

30-60

№90-100(14-18)

Джинсовые

материалы

30

45-50

Эластичная

строчка

№70(10)_

Трикотажные

материалы

70-80

100-140

—

3

—

КАК ИСПОЛЬЗОВАТЬ КАТУШЕЧНЫЙ СТЕРЖЕНЬ.

Катушечный стержень используется для удержания

катушки с нитками.

Перед работой выньте стержень и вставьте его

обратной стороной.

ИЗВЛЕЧЕНИЕ ШПУЛЕЧНОГО КОЛПАЧКА

Л

г

у

V

Выемка под

палец

Палец шпулечного

шп

У

лечног

^ колпачка

колпачка V,-

а

У V,

Откиньте крышку.

1. Поверните вперёд маховик, чтобы поднять иглу. Возьмитесь за защелку шпулечного

колпачка и выньте колпачок.

2. Нажмите на палец шпулечного колпачка, вдавливая его до упора до щелчка.

НАМОТКА НИТКИ НА ШПУЛЬКУ

1. Наденьте шпульку на шпиндель моталки.

2. Возьмите нитку с катушки и проведите её через диск натяжителя на корпусе машины.
3. Протяните нитку в отверстие шпульки.

4. Сдвиньте шпульку вправо.

5. Держите нитку за конец и, нажимая на ножную педаль намотайте несколько витков.
6. Нажимая на педаль, наматывайте нитку пока шпулька не заполнится, а затем остановите машину.
7. Отключите моталку подвинув шпиндель влево.
8. Снимите намотанную шпульку.

Внимание! При остановке машины шпиндель возвращается
в левое положение автоматически!

—

4

—

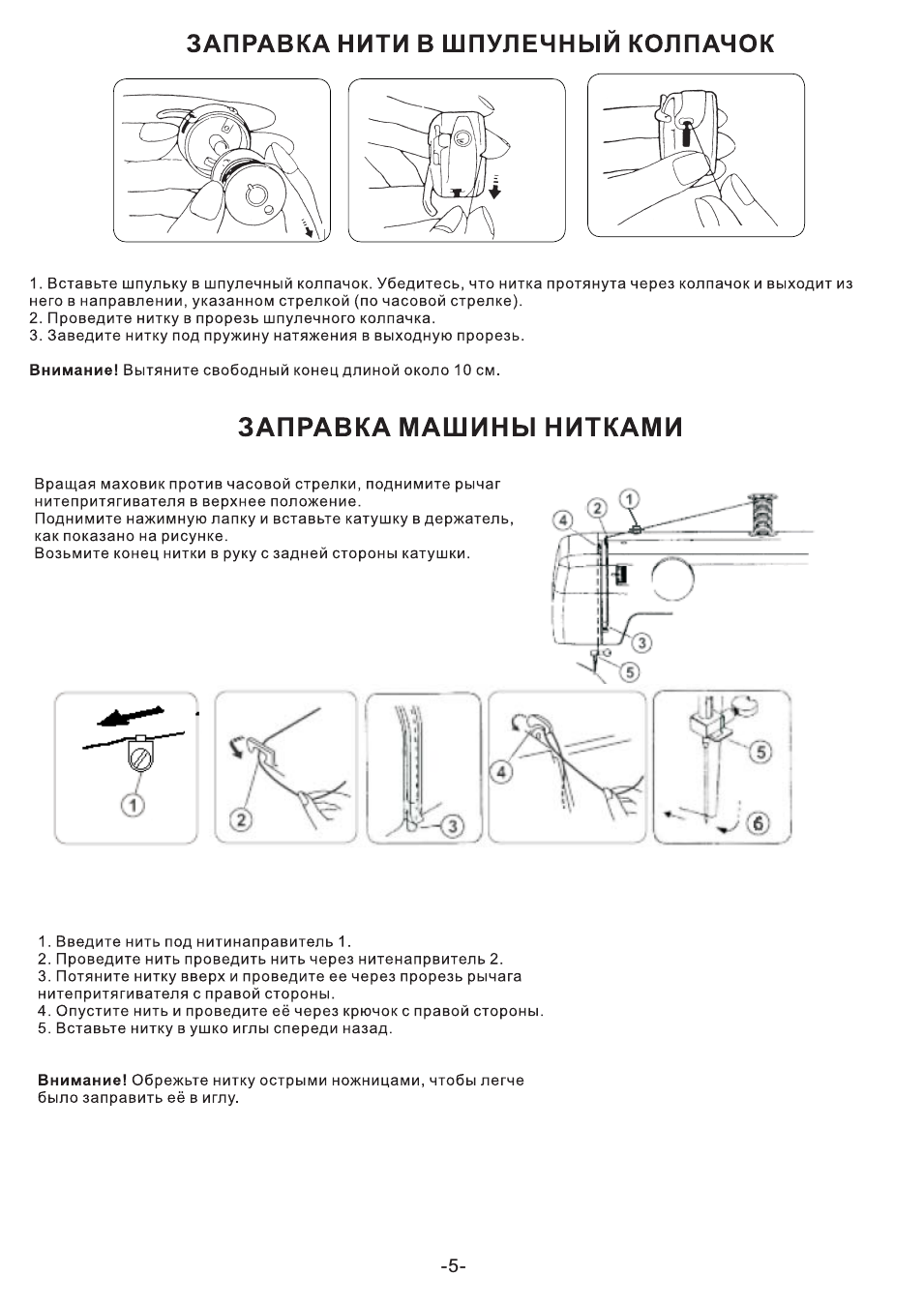

ЗАПРАВКА НИТИ В ШПУЛЕЧНЫЙ КОЛПАЧОК

1. Вставьте шпульку в шпулечный колпачок. Убедитесь, что нитка протянута через колпачок и выходит из

него в направлении, указанном стрелкой (по часовой стрелке).

2. Проведите нитку в прорезь шпулечного колпачка.
3. Заведите нитку под пружину натяжения в выходную прорезь.

Внимание! Вытяните свободный конец длиной около 10 см.

ЗАПРАВКА МАШИНЫ НИТКАМИ

Вращая маховик против часовой стрелки, поднимите рычаг
нитепритягивателя в верхнее положение.
Поднимите нажимную лапку и вставьте катушку в держатель,
как показано на рисунке.
Возьмите конец нитки в руку с задней стороны катушки.

1. Введите нить под нитинаправитель 1.

2. Проведите нить проведить нить через нитенапрвитель 2.

3. Потяните нитку вверх и проведите ее через прорезь рычага

нитепритягивателя с правой стороны.

4. Опустите нить и проведите её через крючок с правой стороны.

5. Вставьте нитку в ушко иглы спереди назад.

Внимание! Обрежьте нитку острыми ножницами, чтобы легче

было заправить её в иглу.

—

5

—

ПОДНЯТИЕ НИЖНЕЙ НИТКИ

1. Поднимите нажимную лапку и слегка придержите в левой руке верхнюю нить.

2. Продолжайте вращать маховик, пока рычаг нитепритягивателя не поднимется в верхнее положение.

Потяните верхнюю нитку так, чтобы она вытянула нижнюю.

3. Оставьте концы обеих ниток длиной приблизительно 5см и заправьте их под лапку.

РЕГУЛИРОВКА НАТЯЖЕНИЯ ВЕРХНЕЙ НИТИ

При шитье прямой строчкой обе нитки,
верхняя и нижняя, должны переплетаться

точно между двумя слоями ткани.

Регулировка натяжения верхней нити
производится поворотом диска регулятора
натяжения нитки с цифрами.

Чем меньше цифра, тем слабее натяжение

верхней нитки.

Чем больше цифра, тем сильнее натяжение

верхней нитки.

Натяжение верхней нитки при работе «зигзаг».

Чтобы получить хорошее качество строчки «зигзаг»,

натяжение верхней нитки должно

быть слабее, чем в прямой строчке. Верхняя нитка

должна быть видна с изнанки.

Л

Г

у V

л г

у V.

— 6 —

РУЧКА ВЫБОРА ВИДА СТРОЧКИ

Модель У8 318

Ручкой выбора вида строчки устанавливается не только вид строчки, но и ширина зигзага в диапазоне ‘ ‘

Для выбора вида строчки игла поднимается в верхнее положение из материала, а желаемый вид строчки

поворотом диска. Для выбора строчки, обозначенной черным цветом, установите ручку длины стежка в
положение 88.

РУЧКА ВЫБОРА ДЛИНЫ СТЕЖКА

Для установки длины стежка поворачивайте ручку выбора длины

стежка, регулируя её до нужной величины.
Чем больше цифра, тем длиннее стежок.

Диапазон 0-1 — регулировка длины стежка при вымётывания петель.
Диапазон 0,5-4 можно использовать для выполнения строчки

«зигзаг». Правильная величина для эластичной строчки находится
в диапазоне +88-. Для тянущихся эластичных строчек (обозначены синим цветом)

установите ручку в положение 88.

Как сделать эластичную строчку более качественной?
Если вы будете недовольны качеством эластичной строчки, поверните

ручку на «-», и в этом случае стежки будут реже, а поворотом ручки на
«+» вы сделаете стежки плотнее.
Внимание! При регулировке ширины стежка игла должна быть поднята
над тканью в верхнее положение.

— 7 —

КНОПКА ОБРАТНОГО ХОДА (РЕВЕРСА)

Если держать эту кнопку нажатой, машина будет

строчить в обратном направлении.

ПЛАСТИНА ДЛЯ ВЫШИВАНИЯ,

Пластина для вышивания нужна для того, чтобы закрыть зубчатую рейку и двигать материал руками
во время вышивки и штопки изделий.

1. Пластина крепится на три выступа.

2. Вставьте пластину в отверстия игольной пластины.
Зубчатая рейка будет видна через пластину для вышивания.

ПОЛОЖЕНИЕ ИГЛЫ СЛЕВА ОТ ЦЕНТРА

Для отстрочки используйте положение иглы слева.

Внимание! Используйте только лапку для зигзага

— 8 —
