Настройка даты и времени

Ус

та

но

вк

аппара

та

Введите двухзначное число дня (от «01» до «31»).

Пример: 5

•

Для исправления ошибки ввода нажимайте ,

чтобы переместить

курсор назад в положение, где была допущена ошибка, и введите
правильное число.

Введите двухзначный номер месяца («01» — январь, «02» — февраль,
«12» — декабрь и т.д.).

Пример: январь

Введите год (четыре цифры).

Пример:

2006

Введите двухзначное число для часа (от «00» до «23») и двухзначное
число для минут (от «00» до «59»).

Пример: 9:25

Нажмите

для запуска часов.

Нажмите

для возврата в режим отображения даты и времени.

На дисплее отображается

текущее время (пример):

TIME 12:19

05-JAN 09:25

KEY LOCK CODE

DATE 05-01-2006

DATE 05-08-2006

(ДАТА 05-08-2006)

(ДАТА 05-01-2006)

(ВРЕМЯ 12:19)

(05-ЯНВ 09:25)

(КОД БЛОКИРОВКИ КЛАВИАТУРЫ)

all.book Page 19 Tuesday, April 10, 2007 5:08 PM

Настройка режима приема

Настройка режима приема

Ваш факсимильный аппарат имеет четыре режима приема входящих факсов:
Режим ТЕЛ:

Этот режим наиболее удобен для приема телефонных вызовов. Прием

факсов также возможен, но на все вызовы необходимо вначале ответить,

подняв трубку факсимильного аппарата или дополнительного телефона,

подключенного к той же линии.
Режим ФАКС:

Выберите этот режим, если вы хотите использовать свою телефонную линию

только для приeма факсов. Факсимильный аппарат будет автоматически

отвечать на все вызовы и принимать поступающие факсы.
Режим ТЕЛ/ФАКС:

Этот режим удобен, чтобы принимать как факсы, так и голосовые вызовы.

При поступлении вызова факсимильный аппарат определяет, является ли

этот вызов голосовым (включая факсы с ручным набором) или факсом с

автоматическим набором. Если это голосовой вызов, то аппарат особым

звонком сообщит вам о необходимости ответить. Если это факс с

автоматическим набором, то его прием начнется автоматически.
Режим АО:

Используйте этот режим только тогда, когда к вашему факсимильному

аппарату подключен автоответчик (см. главу 6). Выберите этот режим, если

вас нет дома и вы хотите принимать голосовые вызовы на свой автоответчик

и факсы на факсимильный аппарат.

Настройка режима приема

Убедитесь в том, что оригинал не загружен в устройство подачи
оригиналов, после чего нажимайте ,

пока стрелка на дисплее не

укажет на желаемый режим.

Более подробная информация по приему факсов в режимах ФАКС, ТЕЛ и

ТЕЛ/ФАКС приведена в главе 3 Прием факсов (стр.38). Более подробная

информация по использованию режима АО приведена в главе 6.

05 NOV 10:30

all.book Page 20 Tuesday, April 10, 2007 5:08 PM

Регулировка громкости

Ус

та

но

вк

аппара

та

Регулировка громкости

Громкость динамика и звонка можно регулировать с помощью клавиши

Нажмите

один или несколько

раз для выбора желаемого уровня.

•

Нажмите

еще раз, чтобы

отключить громкоговоритель.

Громкоговоритель

Дисплей:

SPEAKER: MIDDLE

SPEAKER: HIGH

SPEAKER: LOW

(ДИНАМИК: СРЕДНЯЯ)

(ДИНАМИК: ВЫСОКАЯ)

(ДИНАМИК: НИЗКАЯ)

all.book Page 21 Tuesday, April 10, 2007 5:08 PM

Регулировка громкости

Нажмите

для выбора

желаемой громкости.
(Не следует нажимать клавишу

поднимать трубку.)

•

Будет подан один звонок с
выбранным уровнем громкости,
после чего на дисплее вновь
появятся дата и время.

Если вы отключили звонок, выбрав RINGER: OFF OK ?

(ЗВОНОК: ОТКЛЮЧИТЬ?), нажмите

Дисплей:

RINGER: LOW

RINGER: MIDDLE

RINGER: HIGH

RINGER: OFF OK ?

Звонок

(ЗВОНОК: НИЗКАЯ)

(ЗВОНОК: СРЕДНЯЯ)

(ЗВОНОК: ВЫСОКАЯ)

(ЗВОНОК: ОТКЛЮЧИТЬ?)

all.book Page 22 Tuesday, April 10, 2007 5:08 PM

Отправк

фак

сов

2. Отправка факсов

Передаваемые оригиналы

Размеры и плотность

Размеры и плотность оригиналов, которые вы можете загружать в
устройство подачи оригиналов, зависят от того, загружаете ли вы листы
по одному или по несколько листов одновременно.

Примечание: буквы и изображения на краях оригинала не сканируются.

˙˙

Буквы в затенeнной

области не

сканируются.

210 ˙˙

600 ˙˙

52 ˘/˙²

157 ˘/˙²

297 ˙˙

210 ˙˙

80 ˘/˙²

Постраничная загрузка:

Минимальные

размеры

Максимальные

размеры

Минимальная

плотность

Максимальная

плотность

Минимальные

размеры

Максимальные

размеры

Минимальная

плотность

Максимальная

плотность

Загрузка до 10 листов

одновременно:

140 ˙˙

148 ˙˙

140 ˙˙

148 ˙˙

52 ˘/˙²

all.book Page 23 Tuesday, April 10, 2007 5:08 PM

Отправка факсов, Передаваемые оригиналы, Размеры и плотность

Загрузка оригинала

Прочие ограничения

♦

Сканер не распознает желтые, желто-зеленые и светло-синие чернила.

♦

Прежде чем пропускать оригинал через устройство подачи, дождитесь,
пока на листе не высохнут чернила, клей или корректирующее средство.

♦

Перед загрузкой оригиналов в устройство подачи необходимо удалить все
скрепки, сшивные скобки и кнопки. Если их не удалить, они могут

повредить аппарат.

♦

Сшитые, склеенные и надорванные оригиналы, а также оригиналы с
размером меньше минимального, оригиналы с копиркой на обратной

стороне, легко пачкающиеся или со скользким покрытием следует

скопировать, после чего загрузить в устройство подачи копию.

Загрузка оригинала

Одновременно можно поместить в устройство подачи до 10 листов. Листы

автоматически подаются в аппарат, начиная с нижнего.

♦

Если вам необходимо отправить или скопировать более 10 листов, то,
соблюдая осторожность, поместите в устройство подачи дополнительные

листы непосредственно перед тем, как будет отсканирован последний

лист. Не пытайтесь вставлять листы внутрь с усилием, так как это может

привести к загрузке двух листов одновременно или к замину бумаги.

♦

Если ваш оригинал состоит из нескольких листов большого формата или
большой толщины, которые необходимо загружать по одному, вставляйте

каждый последующий лист в устройство подачи во время сканирования

предыдущего. Вставляйте листы осторожно, чтобы предотвратить

двойную подачу.

Отрегулируйте направляющие для
оригинала в соответствии с
шириной оригинала.

Вставьте оригинал в устройство подачи
лицевой стороной вниз. Оригинал
должен входить в устройство подачи
верхней частью страницы.

•

На дисплее появится READY TO
SEND (ГОТОВ К ОТПРАВКЕ).

all.book Page 24 Tuesday, April 10, 2007 5:08 PM

Загрузка оригинала

Отправк

фак

сов

Отрегулируйте разрешение и/или контраст, как описано ниже в
разделе Разрешение и контраст, после чего наберите номер
принимающего аппарата, как описано на стр. 28.

Извлечение оригинала из устройства подачи

Важно!
Не пытайтесь извлечь оригинал, не освободив его вначале, как это
описано ниже. Это может привести к поломке механизма подачи.

Взявшись за ручку фиксатора и
потянув еe вверх, откройте панель
управления.

Достаньте оригинал.

•

Если достать оригинал не удаeтся,
обратитесь к разделу Устранение
замина оригинала на стр.74.

Закройте панель управления.

•

Прижмите панель за оба угла в
передней части, обеспечив еe
фиксацию со щелчком.

Если вам нужно извлечь

оригинал из устройства

подачи, откройте панель

управления.

all.book Page 25 Tuesday, April 10, 2007 5:08 PM

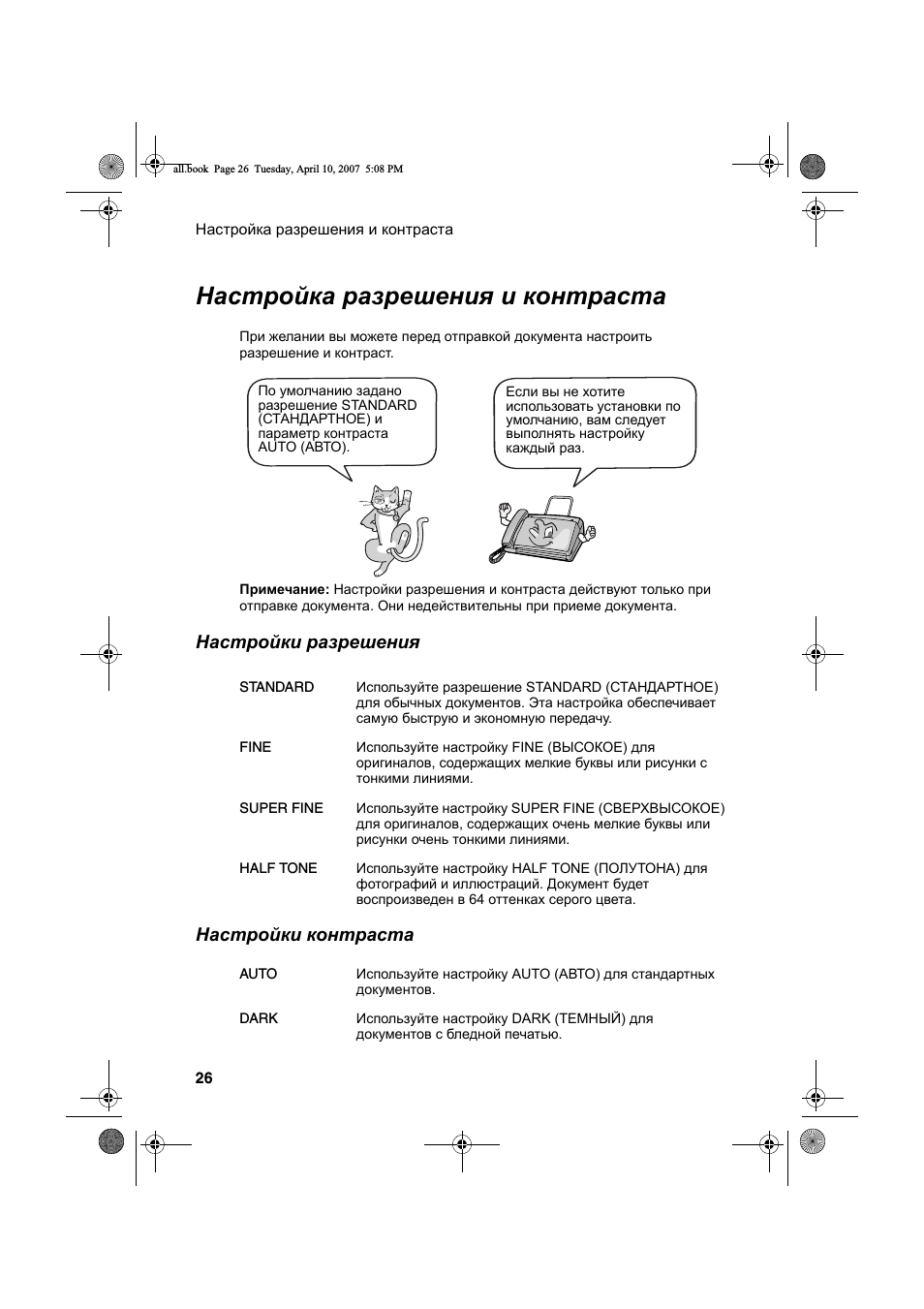

Настройка разрешения и контраста

Настройка разрешения и контраста

При желании вы можете перед отправкой документа настроить
разрешение и контраст.

Примечание: Настройки разрешения и контраста действуют только при
отправке документа. Они недействительны при приeме документа.

Настройки разрешения

STANDARD

Используйте разрешение STANDARD (СТАНДАРТНОЕ)

для обычных документов. Эта настройка обеспечивает

самую быструю и экономную передачу.

FINE

Используйте настройку FINE (ВЫСОКОЕ) для

оригиналов, содержащих мелкие буквы или рисунки с

тонкими линиями.

SUPER FINE

Используйте настройку SUPER FINE (СВЕРХВЫСОКОЕ)

для оригиналов, содержащих очень мелкие буквы или

рисунки очень тонкими линиями.

HALF TONE

Используйте настройку HALF TONE (ПОЛУТОНА) для

фотографий и иллюстраций. Документ будет

воспроизведен в 64 оттенках серого цвета.

Если вы не хотите

использовать установки по

умолчанию, вам следует

выполнять настройку

каждый раз.

По умолчанию задано

разрешение STANDARD

(СТАНДАРТНОЕ) и

параметр контраста

AUTO (АВТО).

Настройки контраста

AUTO

Используйте настройку AUTO (АВТО) для стандартных

документов.

DARK

Используйте настройку DARK (ТEМНЫЙ) для

документов с бледной печатью.

all.book Page 26 Tuesday, April 10, 2007 5:08 PM

Настройка разрешения и контраста

Отправк

фак

сов

Примечание: Чтобы передавать документ с разрешением SUPER FINE
(СВЕРХВЫСОКОЕ), необходимо, чтобы принимающий факсимильный
аппарат также поддерживал это разрешение. В противном случае ваш
аппарат автоматически переключится на ступень вниз и выберет лучшую
из имеющихся настроек разрешения.

Загрузите оригинал (оригиналы).

•

Загрузка оригинала должна быть
произведена до настройки
разрешения и контраста.

Нажмите

один или

несколько раз до появления на
дисплее желаемых настроек
разрешения и контраста.

•

При первом пролистывании настроек
разрешения напротив каждой
настройки разрешения будет
отображаться настройка контраста
AUTO (АВТО). При втором
пролистывании настроек
разрешения будет отображаться
настройка контраста DARK
(ТEМНЫЙ).

Дисплей:

STANDARD :AUTO

FINE :AUTO

SUPER FINE :AUTO

HALF TONE :AUTO

STANDARD :DARK

HALF TONE :DARK

(СТАНДАРТНОЕ :АВТО)

(ВЫСОКОЕ :АВТО)

(СВЕРХВЫСОКОЕ :АВТО)

(ПОЛУТОНА :АВТО)

(СТАНДАРТНОЕ:ТЕMНЬlЙ)

(ПОЛУТОНА :ТЕMНЬIЙ)

all.book Page 27 Tuesday, April 10, 2007 5:08 PM

Передача факса с обычным набором

Загрузите оригинал (оригиналы).

•

При желании нажмите

для

настройки разрешения и/или контраста.

Поднимите трубку или нажмите .
Дождитесь сигнала для набора номера.

С помощью цифровых клавиш наберите
номер принимающего аппарата.

Подождите, пока не будет установлено соединение. В зависимости от
режима, в котором работает принимающий аппарат, вы услышите

либо тональный сигнал факса, либо ответ вызываемого абонента.

•

В случае ответа вызываемого абонента попросите его нажать клавишу

«Старт» на его аппарате (если вы нажали ,

то поднимите трубку для

разговора с абонентом). После этого принимающий аппарат подаст
тональный сигнал факса.

или

Передача факса с обычным набором

При обычном наборе вы поднимаете трубку (или нажимаете )

набираете номер с помощью цифровых клавиш.

♦

После ответа абонента вы можете переговорить с ним, используя

трубку, и затем отправить факс. (Если вы нажали ,

то для

разговора вам необходимо поднять трубку.)

♦

Режим обычного набора позволяет прослушать сигнал телефонной
линии и убедиться в том, что факсимильный аппарат другой стороны

ответил.

JKL

ABC

DEF

WXYZ

GHI

MNO

PQRS

TUV

READY TO SEND

(ГОТОВ К ОТПРАВКЕ)
