All coolers shipped by ARCTIC are already compatible with LGA1700 processors.
Coolers purchased from resellers may have been delivered without the corresponding accessories. In this case, please contact our customer support.
Please make sure that you first insert the backplate to the motherboard mounting before inserting the standoff screws.
* Some mechanical interference with surrounding components may appear. The fan will not be controllable by PWM.
To get the best out of your cooler, it is recommended to adjust the fan speed control in the BIOS, follow this guide to adjust your PWM.
** If your Freezer 34 series does not come with the LGA 1700
upgrade kit, please contact us through the contact form to get
upgrade kit shipped to you. Tap to go to the installation.
* Some mechanical interference with surrounding components may appear. The fan will not be controllable by PWM.
To get the best out of your cooler, it is recommended to adjust the fan speed control in the BIOS, follow this guide to adjust your PWM.
To get the best out of your cooler, it is recommended to adjust the fan speed control in the BIOS, follow this guide to adjust your PWM Settings.
Видеоинструкция по установке Arctic Freezer 34 eSports DUO
| Установка на сокет AMD AM4 |
| Установка на сокет Intel 115x |
Arctic Freezer 34 eSports DUO в каталоге Арктик-М
Arctic Freezer34 eSports DUO
Мы используем файлы-coockie, чтобы улучшить работу данного сайта. Продолжая использование данного сайта, вы соглашаетесь с этим и принимаете условия конфиденциальности.
Принять Подробнее
Freezer 34 eSports DUO
Tower CPU Cooler with BioniX P-Series Fans in Push-Pull-Configuration
• Compatible with Intel & AMD sockets
• Thermal coating and evenly spread heat pipes for optimal heat dissipation
• Push-Pull-Configuration for ideal airflow
• Broad RPM Range for highest performance and low noise level
• Focused airstream for improved cooling performance
• PWM Sharing Technology (PST) regulates fan speed synchronously
• Extended life span and less vibrations with new motor technology
• Secure hold with backplate
• MX-4 thermal paste included
® ®
Designed by ARCTIC
www.arctic.ac
Freezer 34 eSports DUO
Tower CPU Cooler with BioniX P-Series Fans in Push-Pull-Configuration
The ARCTIC Freezer 34 eSports DUO is a Tower CPU cooler
with two 120 mm BioniX P-series fans in push-pull
configuration. It is a powerful cooling solution for AMD &
®
Intel CPU and recommended for CPU with a TDP up to 210
W. The push.pull-configuration allows ideal airflow.
The pressure-optimised fans create a focused airstream for
increased performance. A broad RPM range enables highest
performance as well as low noise levels. With high-quality
bearings and a new motor-generation, the fans are very quiet,
efficient and durable.
Specifications
Heat Pipe
Heatsink Material
Thermal Compound
Fan
Bearing
Noise Level
Current / Voltage
Recommended for TDP up to
Dimensions
Stocket Compatibility
Direct Touch Ø 6 mm x 4
Aluminium Fins x 54, Thickness: 0.4 mm
Pre-applied MX-4
2x 120 mm, 200 — 2 100 RPM (Controlled by PWM)
Fluid Dynamic Bearing
0.5 Sone (@ 2 100 RPM)
0.13 A /12 V DC
210 Watts
124 (L) x 103 (W) x 157 (H) mm
764 gNet Weight
®
Intel
2066 , 2011(-3) , 115X * *
®
AMD
AM 4
®
*Square ILM
Excellent Price-Performance Ratio
With two powerful, pressure-optimised BioniX P-fans and its updated, thermalcoated heatsink, the Freezer 34 eSports DUO offers a lot of performance for a fair
price. In internal tests levelled to 28 db(A), the Freezer 34 eSports DUO was able
to surpass many competitors, even much bigger and more expensive double tower
cooling colustions. More information about our performance test and the max. CPU
temperatures for AMD & Intel can be found in our Cooler FAQ.
ARCTIC Freezer 34
eSports DUO
Noctua
NH-D15
Be quiet!
Dark Rock 4 Pro
Scythe
Mugen 5 Rev.B
Cooler Master
MasterAir MA410M
Cryorig
H7 Quad Lumi
65.8 °C
64.7 °C
65.6 °C
67.1 °C
<<< Better Avg. CPU Temp. @ 28 dB(A) in 50 cm
* Tested with Prime 95, CPU Power Package 95 W (i7-8700K)
Ø CPU Temp. @
28 dB(A) in 50 cm
70.4 °C
73.5 °C
Designed by ARCTIC
Loading…
В конце января текущего года компания ARCTIС анонсировала сразу четыре новые модели процессорных кулеров: Freezer 34, Freezer 34 CO, Freezer 34 eSports и Freezer 34 eSports DUO. Все они — дальнейшее развитие серии кулеров Freezer 33, одного из представителей которой мы тестировали чуть больше года назад. Новые модели получили усовершенствованный радиатор и оптимизированные вентиляторы, но в целом сохранили концепцию — это по-прежнему однобашенные кулеры умеренных размеров. Тем удивительнее, что теперь ARCTIC при сопоставимом уровне шума 28 дБА позиционирует эффективность данных моделей на уровне лучших представителей воздушного охлаждения, включая Noctua NH-D15.
Подтвердить наивысший класс охлаждения сегодня в нашем тестировании попытается самая производительная версия – ARCTIC Freezer 34 eSports DUO, для которой заявлен уровень TDP 210 ватт. Этого достаточно для охлаждения любых существующих процессоров.
Отметим, что кулер выпускается в четырёх цветах: зелёном, красном, белом и жёлтом. Нам на тестирование была предоставлена версия Freezer 34 eSports DUO с красными вентиляторами.
⇡#Технические характеристики и стоимость
| Наименование технических характеристик | ARCTIC Freezer 34 eSports DUO |
|---|---|
| Размеры кулера (В × Ш × Т), вентилятора, мм |
159 × 124 × 104 |
| (120 × 120 × 25, 2 шт.) | |
| Полная масса, г | 767 (502 – радиатор) |
| Материал радиатора и конструкция | Башенная конструкция из алюминиевых пластин с термическим покрытием на 4 медных тепловых трубках диаметром 6 мм, являющихся частью основания (технология HDT) |
| Количество пластин радиатора, шт. | 54 |
| Толщина пластин радиатора, мм | 0,35 |
| Межрёберное расстояние, мм | 1,7 |
| Расчётная площадь радиатора, см2 | 6 130 |
| Термическое сопротивление, °С/W | н/д |
| Тип и модель вентилятора | BioniX P120 |
| Скорость вращения вентилятора, об/мин | 200–2100 |
| Воздушный поток, CFM | 67,56 (макс.) |
| Уровень шума | 0,5 сон |
| Статическое давление, мм H2O | 2,75 (макс.) |
| Количество и тип подшипников вентилятора | 1, гидродинамический |
| Время наработки вентилятора на отказ, часов/лет | н/д |
| Номинальное/стартовое напряжение вентилятора, В | 12 / 3,6 |
| Сила тока вентилятора, А | 0,13 |
| Заявленное/измеренное энергопотребление вентилятора, Вт | 1,56 / 1,41 |
| Возможность установки на процессоры с разъёмами | Intel LGA115x/2011(v3)/2066 AMD Socket AM4 |
| Максимальный уровень TDP процессора, Вт | 210 |
| Дополнительно (особенности) | Два вентилятора с ШИМ-управлением, термопаста Arctic MX-4 0,8 г (8,5 Вт/(м·К) |
| Гарантийный срок, лет | 10 |
| Розничная стоимость, руб. | 3 100 |
⇡#Упаковка и комплектация
ARCTIC Freezer 34 eSports DUO поставляется в компактной коробке из плотного картона. Она оформлена в красном и чёрном тонах, а на её лицевой стороне приведено фото кулера и, кроме всего прочего, ярлычок с сообщением о десятилетней гарантии.
Из информации, размещённой на обратной и боковых сторонах коробки, выделим технические характеристики и описание ключевых особенностей кулера, а также диаграмму, из которой следует, что Freezer 34 eSports DUO почти на 4 градуса Цельсия эффективнее модели Freezer 33.
На основании коробки приведены штрихкоды и указана страна производства, которой является Китай.

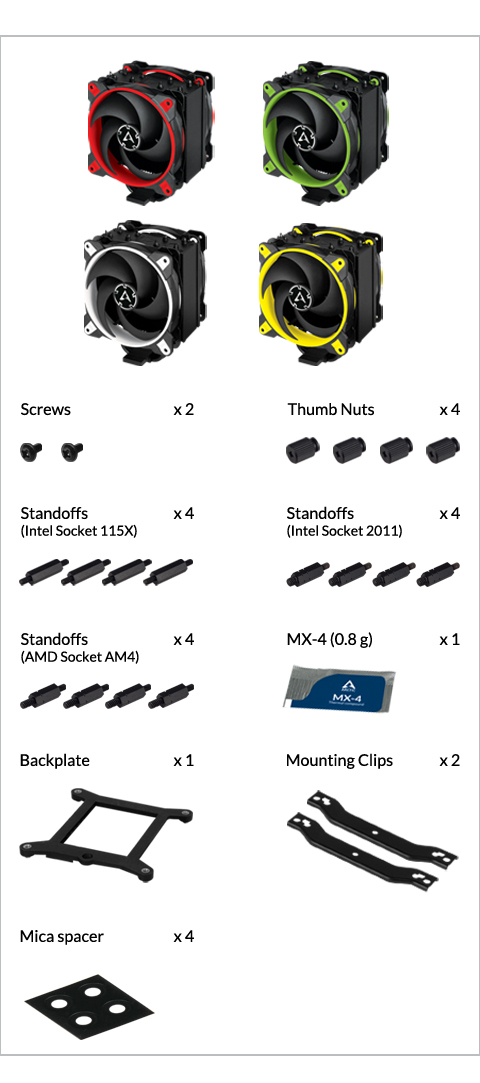

Аксессуары размещены в плоской коробке над кулером. Внутри можно найти пластиковую усилительную пластину на обратную сторону материнской платы (backplate), две стальные направляющие, комплекты втулок и винтов, краткую инструкцию и маленький пакетик термопасты ARCTIC MX-4.
О гарантии и стране производства мы уже сказали выше, поэтому остаётся добавить, что рекомендованная стоимость системы охлаждения заявлена на отметке 39,99 доллара США. В России его уже можно приобрести по цене от 3 100 рублей.
⇡#Особенности конструкции
При первом взгляде на ARCTIC Freezer 34 eSports DUO кажется, что отличий от Arctic Freezer 33 eSports Edition у новинки совсем немного. Всё та же «башня» в примерно тех же габаритах, четыре тепловые трубки, два вентилятора… Всё это мы уже видели в его предшественнике. Но здесь важны детали, которые мы с вами и разберём по ходу статьи. Отметим, что в целом кулер выглядит весьма привлекательно – чёрный радиатор всё ещё редкость в процессорных системах охлаждения, поэтому смотрится необычно, а вентиляторы с алыми вставками удачно контрастируют с ним.
|
|
|
|
Размеры и масса кулера приведены на фото ниже, но у нас получились немного другие цифры: 159 × 124 × 104 мм и 767 граммов, из которых 502 грамма приходятся на радиатор.
ARCTIC Freezer 34 eSports DUO — кулер классической башенной конструкции с симметричным вертикально ориентированным радиатором и двумя 120-мм вентиляторами, установленными на него по схеме «вдув-выдув».
|
|
При этом боковые стороны радиатора полностью закрыты загнутыми вниз концами рёбер. Таким образом, весь воздушный поток прокачивается через радиатор, и лишь небольшая часть уходит через проёмы над радиатором и под ним, образовавшиеся из-за того, что диаметр вентиляторов чуть больше.
Из технических составляющих назовём 54 алюминиевые пластины размерами 124 × 49 (43) мм в пакете радиатора, напрессованные на тепловые трубки с межрёберным расстоянием 1,7 мм. Толщина каждой пластины равна 0,35 мм. Расчётная площадь радиатора составляет 6130 см2, что на 11 % больше, чем у моделей Freezer 33 (5530 см2). Это приятное улучшение, хотя теперь пластины сидят на тепловых трубках плотнее, и, чтобы эффективно их продуть, требуются более производительные вентиляторы. Впрочем, инженеры ARCTIC попутно решили и эту проблему, но об этом чуть позже.
|
|
Ещё одно отличие от радиатора предшественника — у всех Freezer 34 торцы рёбер выполнены в виде острых треугольных зубьев.
Цель понятна – снизить сопротивление воздушному потоку вентиляторов и повысить эффективность работы кулера на низких скоростях.
Третьим — после площади радиатора и торцов пластин — нововведением стало специальное «термическое» покрытие пластин. Дело в том, что их поверхность не гладкая, как у Freezer 33, а имеет микроструктуру, которая прекрасно ощущается тактильно. По мнению разработчиков, такая поверхность пластин должна более эффективно взаимодействовать с воздушным потоком и быстрее отдавать тепло.
В тепловых трубках также произошли изменения. Их общее количество и диаметр остались прежними – 4 штуки и 6 мм, но теперь они максимально далеко отставлены друг от друга, равномернее распределяя тепловой поток по рёбрам радиатора.
Основание радиатора ARCTIC Freezer 34 eSports DUO выполнено по технологии прямого контакта. Причём производитель заявляет о совместимости кулера с самыми большими процессорами, включая 18-ядерные Intel Core i9-7980 XE.
Этот момент довольно странный, поскольку размеры контактной поверхности основания составляют всего 40 × 25 мм, а этого не хватает даже для того, чтобы полностью накрыть теплораспределитель маленького Intel Core i7-8700K.
Как видим, контактная поверхность обработана весьма посредственно, следы от фрезы ощущаются тактильно, никакой полировкой здесь и не пахнет. А вот к её ровности претензий нет — отпечатки на нашем процессоре конструктивного исполнения LGA1151 получились близкие к эталонным.
|
|
Как мы уже упоминали выше, в дополнение к усовершенствованному радиатору кулер оснастили двумя новыми вентиляторами модели BioniX P120. По мнению разработчиков, они идеально подходят для данного радиатора, максимально быстро отводя нагретый воздух. Широкие и агрессивно изогнутые лопасти вентиляторов спроектированы специально для повышения статического давления и прокачивания воздуха через такие плотные радиаторы, как у ARCTIC Freezer 34 eSports DUO.
Заявленная в спецификациях скорость вращения вентиляторов, регулируемая ШИМ, находится в диапазоне от 200 до 2100 об/мин, но возможна и полная остановка крыльчаток вентиляторов. Максимальный воздушный поток одного вентилятора может достигать 67,6 CFM, а уровень шума не должен превышать 0,5 сон. А вот максимальное статическое давление вентилятора заявлено на отметке 2,75 мм H2O, что действительно высоко для 120-мм вентиляторов. К сожалению, у вентиляторов BioniX F120, которыми оснащаются Freezer 33, статическое давление в характеристиках не заявлено, поэтому сравнить эти характеристики не представляется возможным.
Новые вентиляторы не просто развивают большее статическое давление, а еще и стали экономичнее. В спецификациях заявлен уровень энергопотребления 1,56 Вт при 0,13 А, а по результатам наших измерений получилось даже чуть меньше – всего 1,41 Вт (речь о максимальной скорости). Это действительно впечатляющий показатель, которым ранее могли похвастать только отдельные модели вентиляторов Noctua, несопоставимые с ARCTIC по цене.
Добавим, что стартовое напряжение вентиляторов также оказалось очень низким — 3,5-3,6 В.
Что касается типа подшипников вентиляторов, то здесь никаких изменений не произошло. В BioniX P120 используются гидродинамические подшипники со встроенной капсулой смазки.
Срок их службы в характеристиках не указан, но, поскольку на кулер предоставляется десятилетняя гарантия, можно рассчитывать, что прослужат они очень долго.
На радиаторе вентиляторы закрепляются двумя проволочными скобками.
Вентилятор, нагнетающий воздух в радиатор, не имеет никаких антивибрационных развязок, а вот установленный на выдув вентилятор получил маленькие силиконовые наклейки, которые должны гасить вибрации и снижать уровень шума.
Для подключения вентиляторов используется хорошо знакомая нашим постоянным читателям схема последовательного соединения (PST), когда к кабелю одного вентилятора подключается кабель второго — так можно соединить их до четырёх штук.
⇡#Совместимость и установка
ARCTIC Freezer 34 eSports DUO совместим с процессорами Intel LGA2011/2066/115x и процессорами AMD Socket AM4. Для закрепления кулера предусмотрены две стальные направляющие, приворачиваемые к его основанию.
Дальше на платформах Intel LGA2011/2066 и AMD Socket AM4 используются штатные пластины материнских плат с ввёрнутыми в них втулками. А вот для платформ Intel с разъёмами LGA115x необходимо применять пластиковую backplate с втулками и винтами с накатанной головкой.
Отметим один интересный нюанс: монтажные шпильки вворачиваются в отверстия backplate без подкладки под них шайб, поэтому напрямую контактируют с текстолитом платы.
|
|
На наш взгляд, это упущение производителя, поскольку непосредственно под втулками проходят контактные дорожки платы, и, если усердствовать с затягиванием, можно их повредить.
Для прижима кулера к процессору используются винты с накатанной головкой.
Не стоит забывать про необходимость их равномерно затягивать, а также наносить термопасту.
Расстояние от нижней пластины радиатора до материнской платы после установки кулера на процессор оказалось равно 45 мм, а вентилятор висит примерно на 7 мм ниже.
|
|
Но в целом кулер сравнительно узкий, поэтому не должен помешать высоким радиаторам оперативной памяти. Разве что в ближайшем к процессорному разъёму слоте, но в него на современных платах модули устанавливаются редко. Как правило, они размещаются во втором и четвёртом слотах.
Внутри корпуса системного блока новый ARCTIC Freezer 34 eSports DUO выглядит аккуратно, а возможность выбрать вентиляторы одного из четырёх цветов позволит подобрать модель, сочетающуюся с интерьером корпуса и его комплектующими. Подсветки нет.
Высота установленного на процессор ARCTIC Freezer 34 eSports DUO составляет 164 мм.
Тестовая конфигурация, инструментарий и методика тестирования
Оценка эффективности кулера ARCTIC Freezer 34 eSports DUO и его конкурента была проведена в закрытом корпусе системного блока следующей конфигурации:
- материнская плата: Gigabyte Z390 Aorus Master (Intel Z390, LGA1151-v2, BIOS F8h);
- центральный процессор: Intel Core i9-9900K 3,6-5,0 ГГц (Coffee Lake Refresh, 14++ нм, P0, 8 × 256 Kбайт L2, 16 Мбайт L3, TDP 95 Вт);
- термоинтерфейс: ARCTIC MX-4 (8,5 Вт/(м·К);
- оперативная память: DDR4 2 × 8 Гбайт GeIL Super Luce RGB (GLS416GB3000C16ADC), XMP 3000 МГц 16-18-18-36 CR2 при 1,35 В;
- видеокарта: NVIDIA GeForce GTX 1070 Ti 8 Гбайт/256 бит 1607-1683(1823)/8008 МГц;
- накопители:
- для системы и бенчмарков: Intel SSD 730 480 Гбайт (SATA III, BIOS vL2010400);
- для игр и бенчмарков: Western Digital VelociRaptor 300 Гбайт (SATA II, 10000 об/мин, 16 Мбайт, NCQ);
- архивный: Samsung Ecogreen F4 HD204UI 2 Тбайт (SATA II, 5400 об/мин, 32 Мбайт, NCQ);
- звуковая карта: Auzen X-Fi HomeTheater HD;
- корпус: Thermaltake Core X71 (шесть be quiet! Silent Wings 2 [BL063] на 900 об/мин, три – на вдув, три – на выдув);
- панель управления и мониторинга: Zalman ZM-MFC3;
- блок питания: Corsair AX1500i Digital ATX (1500 Вт, 80 Plus Titanium), 140-мм вентилятор.
Для оценки эффективности систем охлаждения частоту процессора на BCLK, равной 100 МГц, при фиксированном в значении 48 множителе и установленной на уровень стабилизации Turbo функции Load-Line Calibration мы зафиксировали на отметке 4,8 ГГц с одновременной установкой напряжения в BIOS материнской платы в значении 1,245 В.
Напряжение VCCIO было выставлено на 1,000 В, а VCCSA – на 0,950 В. В свою очередь, напряжение модулей оперативной памяти фиксировалось на отметке 1,35 В, а её частота составляла 3,0 ГГц с таймингами 16-18-18-36 CR1. Кроме этого, в BIOS были внесены ещё несколько изменений, относящихся к разгону процессора и оперативной памяти.
Тестирование было проведено в операционной системе Microsoft Windows 10 Pro версии 1809 (17763.379). Программное обеспечение, использованное для теста:
- Prime95 29.4 build 8 – для создания нагрузки на процессор (режим нагрузки Small FFTs, два цикла по 20 минут);
- HWiNFO64 6.03-3710 – для мониторинга температур и визуального контроля всех параметров системы.
Полный снимок экрана во время проведения одного из циклов тестирования выглядит следующим образом.
Нагрузка на процессор создавалась двумя последовательными циклами Prime95. На стабилизацию температуры процессора между циклами отводилось по 13–15 минут. За окончательный результат, который вы увидите на диаграмме, принята максимальная температура наиболее горячего из восьми ядер центрального процессора в пике нагрузки и в режиме простоя. Кроме этого, в отдельной таблице будут приведены температуры всех ядер процессора, их усреднённые значения и дельта температур между ядрами. Температура в помещении контролировалась установленным рядом с системным блоком электронным термометром с точностью измерений 0,1 °C и с возможностью почасового мониторинга изменения температуры в помещении за последние 6 часов. Во время данного тестирования температура колебалась в диапазоне 25,5–25,7 °C.
Измерение уровня шума систем охлаждения проводилось электронным шумомером «ОКТАВА-110А» в период от ноля до трёх часов ночи в полностью закрытой комнате площадью около 20 м2 со стеклопакетами. Уровень шума измерялся вне корпуса системного блока, когда источником шума в комнате являлся только сам кулер/СЖО и его вентилятор(ы). Шумомер, зафиксированный на штативе, всегда располагался строго в одной точке на расстоянии ровно 150 мм от ротора вентилятора. Системы охлаждения размещались на самом углу стола на пенополиуретановой подложке. Нижняя граница измерений шумомера составляет 22,0 дБА, а субъективно комфортный (просьба не путать с низким!) уровень шума кулеров при измерениях с такого расстояния находится около отметки 36 дБА. За условно низкий уровень шума мы принимаем значение 33 дБА.
Эффективность и уровень шума ARCTIC Freezer 34 eSports DUO мы сравним с показателями кулера Scythe Kotetsu, который имеет сопоставимые габариты и количество тепловых трубок, хотя и не относится к прямоконтактным кулерам, а также оснащён всего одним вентилятором.
|
|
Добавим, что регулировка скорости вращения вентиляторов систем охлаждения производилась с помощью специального контроллера с точностью ±10 об/мин в диапазоне от 800 об/мин до их максимума с шагом 200 или 400 об/мин.
⇡# Результаты тестирования и их анализ
⇡#Эффективность охлаждения
Результаты тестирования эффективности систем охлаждения представлены на диаграмме и в таблице.
Чуда не произошло, и ARCTIC Freezer 34 eSports DUO с двумя вентиляторами на максимальных скоростях смог продемонстрировать лишь такую же эффективность, как и скромный Scythe Kotetsu с одним вентилятором на 1400 об/мин. При 1200 об/мин новый кулер ARCTIC проигрывает уже 7 градусов Цельсия в пике нагрузки, при 1000 об/мин – всё те же 7 градусов, а при 800 об/мин Freezer 34 eSports DUO не справился с охлаждением процессора, тогда как Scythe Kotetsu всё ещё был способен обеспечивать его работоспособность, пусть и на близких к предельным температурах. Причины столь неубедительного выступления Freezer 34 eSports DUO, на наш взгляд, кроются в прямом контакте и отсутствии пайки тепловых трубок к пластинам. Что касается заявленного производителем противопоставления с Noctua NH-D15, то этот суперкулер выигрывает у новинки 8 градусов Цельсия даже при минимальных скоростях двух своих вентиляторов.
Тем не менее мы попытались проверить эффективность ARCTIC Freezer 34 eSports DUO при более высокой частоте процессора, зафиксировав её на уровне 4,9 ГГц при напряжении 1,305 В.
Не прошло и трёх минут работы под нагрузкой, как пиковая температура достигла отметки 104 градуса Цельсия, и мы были вынуждены остановить тест Prime95.
ARCTIC Freezer 34 eSports DUO (2 × 2010 об/мин)
В целом можно сказать, что эффективность охлаждения у ARCTIC Freezer 34 eSports DUO находится на среднем уровне, и проверять новый кулер на более горячем Intel Core i9-7900X смысла уже не было. Поэтому мы перешли к измерениям уровня шума.
⇡#Уровень шума
А вот здесь Freezer 34 eSports DUO смог нас приятно удивить. Новые вентиляторы ARCTIC работают очень тихо для своих скоростей и даже в паре заметно выигрывают у одного вентилятора Scythe. Так, например, на границе субъективного комфорта 36 дБА два вентилятора ARCTIC работают на скорости на 300 об/мин выше, чем один вентилятор Scythe, а на границе условной бесшумности – на 280-290 об/мин выше. Если учитывать эту разницу при оценке эффективности охлаждения двух данных кулеров, то на скоростях 1000 и 1200 об/мин Kotetsu будет выигрывать всего пару градусов Цельсия, а при 800 об/мин – всего один градус Цельсия. Тем не менее от Freezer 34 eSports DUO в плане эффективности мы определённо ждали большего.
⇡#Заключение
В первую очередь ARCTIC Freezer 34 eSports DUO можно похвалить за качественные вентиляторы с низким уровнем шума. Благодаря специальной форме крыльчатки и новому экономичному электродвигателю, BioniX P120 готовы дать фору большинству других моделей 120-мм вентиляторов, работая очень тихо до скорости 1200 об/мин и вполне комфортно до 1300 об/мин. Кроме этого, отметим привлекательный дизайн системы охлаждения с возможностью выбора из четырёх цветовых оформлений, совместимость со всеми актуальными платформами, высокоэффективную термопасту ARCTIC MX-4 в комплекте поставки и десятилетнюю гарантию.
К сожалению, эффективность охлаждения – не самая сильная сторона Freezer 34 eSports DUO. Несмотря на увеличение площади радиатора, наличие термического покрытия и более продуманное, чем у Freezer 33, расположение тепловых трубок в пластинах, кулер не демонстрирует высокий уровень эффективности охлаждения и, на наш взгляд, по этому критерию проигрывает своим конкурентам, которых в данном ценовом диапазоне очень много. Отсутствие пайки пластин к тепловым трубкам и прямой контакт в основании наверняка делают процесс сборки радиатора проще и дешевле, но на эффективности охлаждения эти факторы сказываются не лучшим образом. Причём это справедливо не только для систем охлаждения ARCTIC, но и для других CPU-кулеров.
Если Вы заметили ошибку — выделите ее мышью и нажмите CTRL+ENTER.
Паспортные характеристики, комплект поставки и цена
| Производитель | Arctic |
|---|---|
| Название модели | Freezer 34 eSports Duo |
| Код модели | ACFRE00074A, EAN: 4895213702218 |
| Тип системы охлаждения | для процессора воздушная башенного типа с активным обдувом вынесенного на тепловых трубках радиатора |
| Совместимость | материнские платы с процессорными разъемами: Intel: 1200, 115X, 2011-3*, 2066* (* квадратные); AMD: AM4 |
| Охлаждающая способность | TDP 210 Вт |
| Тип вентилятора | осевой (аксиальный), 2 шт. |
| Модель вентилятора | BioniX P120 |
| Питание вентилятора | 12 В, 0,13 А; напряжение запуска 4,3 В |
| Размеры вентилятора | 120×120×27 мм |
| Скорость вращения вентилятора | 200—2100 об/мин |
| Производительность вентилятора | 114,9 м³/ч (67,56 фут³/мин ) |
| Статическое давление вентилятора | 27,0 Па ( 2,75 мм вод. ст.) |
| Уровень шума вентилятора | 0,45 сона |
| Подшипник вентилятора | гидродинамический (Fluid Dynamic Bearing) |
| Срок службы вентилятора | нет данных |
| Размеры охладителя (В×Ш×Г) | 157×124×103 мм |
| Масса охладителя | 764 г |
| Материал радиатора | пластины из алюминия (0,4 мм толщиной, 54 шт.) и медные тепловые трубки (4 шт. ∅6 мм, прямой контакт с крышкой процессора) |
| Термоинтерфейс теплосъемника | термопаста Arctic MX-4 в шприце |
| Подключение | вентиляторов: последовательно друг к другу и в 4-контактный разъем (питание, датчик вращения, управление ШИМ) для кулера процессора на мат. плате |
| Особенности |
|
| Комплект поставки (лучше уточнять перед покупкой) |
|
| Розничные предложения |
узнать цену |
Описание
Поставляется процессорный охладитель в строго оформленной коробке из нетолстого гофрированного картона.
На внешних плоскостях коробки не только изображен сам продукт, но и перечислены технические характеристики, указана комплектация и есть QR-коды для удобного перехода по ссылкам, относящимся к продукту. Ряд особенностей конструкции наглядно разъяснены с помощью рисунков и схем, есть даже диаграмма сравнения охлаждающей способности с двумя другими кулерами. Надписи преимущественно на английском, но перечисление особенностей продублировано на нескольких языках, включая русский. Для защиты и распределения деталей используются внутренние коробка и вкладыши из гофрированного картона и полиэтиленовый пакет. Подошва теплосъемника защищена пластиковой пленкой.
Напечатанной инструкции нет, и ее даже нельзя загрузить с сайта, можно только перейти по ссылке в QR-коде и посмотреть интерактивное руководство на сайте компании. Это не очень удобно. Также на сайте компании есть описание системы и PDF-файл с характеристиками.
Крепеж изготовлен в основном из закаленной стали (рамка на обратную сторону системной платы пластиковая, но прочная и с ребрами жесткости) и имеет стойкое гальваническое покрытие или белое полуматовое лакокрасочное. Второй тип покрытия присутствует на всех поверхностях радиатора, включая крепежные скобы и тепловые трубки, за исключением рабочих плоскостей подошвы теплосъемника. Применяется три вида резьбовых стоек, а различить их помогают насечки на ребрах.
Кулер оснащен вынесенным радиатором, к которому тепло от подошвы передается по четырем тепловым трубкам. Трубки, разумеется, медные. У подошвы теплосъемника трубки сплющены и впрессованы в толстую алюминиевую пластину с крепежными ушками. Прилегающие к процессору плоскости трубок сошлифованы и слегка отполированы. На подошве теплосъемника между трубками есть едва выраженные канавки. Рабочая плоскость теплосъемника практически идеально плоская.
Термопаста Arctic MX-4 в маленьком шприце, что, конечно, менее удобно, чем преднанесенный слой. Комплектного запаса термопасты должно хватить раза на два в случае процессоров с небольшой площадью крышки и при экономном расходе. В тестах использовалась не менее качественная термопаста от этого же производителя. Производитель рекомендует наносить термопасту полосками вдоль тепловых трубок, что мы и сделали:
Забегая вперед, продемонстрируем распределение термопасты после завершения тестов. На процессоре Intel Core i9-7980XE:
И на подошве теплосъемника:
Видно, что термопаста распределилась тонким слоем по участку большой площади в центре крышки процессора, а ее избыток выдавился по краям. В центральных областях тепловых трубок есть выраженные пятна плотного контакта. Отметим, что крышка данного процессора не идеально плоская, а слегка выпуклая.
И в случае процессора AMD Ryzen 9 3950X. На процессоре:
На подошве теплосъемника:
В данном случае слой термопасты также имеет очень небольшую толщину на большей части крышки процессора, а пятна плотного контакта больше.
Радиатор представляет собой стопку алюминиевых пластин, плотно насаженных на тепловые трубки.
Тепловые трубки расположены вразбежку, что должно способствовать повышению эффективности кулера.
По ширине габариты вентилятора чуть меньше ширины радиатора, а по высоте — немного больше высоты стопки пластин радиатора, поэтому лишь небольшая часть воздушного потока проходит мимо пластин.
Типоразмер комплектного вентилятора 120 мм. Форма крыльчатки вентилятора намекает на способность вентилятора создавать высокое статическое давление, что в данном случае и нужно. Рамка композитная — основа изготовлена из белого жесткого пластика, который дополнен элементами из упругого светло-серого пластика. У нас на тестировании был вариант серо/белого оформления. Производитель для этой модели кулера предлагает еще пять цветовых решений:
Высота белой части рамки 25 мм, а внутреннего цилиндра из светло-серого пластика — 27 мм.
Вставки из такого же материала в углах рамки вентилятора по замыслу разработчиков должны обеспечивать виброразвязку вентилятора от места крепления. Однако если прикинуть соотношение массы вентилятора к жесткости вставок, то становится понятно, что резонансная частота конструкции получается очень высокой, то есть практически никакой эффективной виброразвязки быть не может. К тому же крепежные скобки фиксируются непосредственно за жесткую рамку вентилятора и за пластины радиатора, что не оставляет никакого шанса на хоть какую-то виброразвязку. На уголки вытяжного вентилятора дополнительно наклеены толстые упругие силиконовые накладки, но все написанное выше относится и к ним тоже, они только слегка отодвигают вентилятор от радиатора, что снижает эффективность системы. Но раз производитель их наклеил, то и тесты мы проводили с этими накладками.
Вентилятор поддерживает регулировку с помощью ШИМ. Кабель от вентилятора заключен в плетеную оболочку из скользкого пластика, и имеет проходной разъем, поэтому оба вентилятора можно подключить к одному разъему, не используя разветвитель. Отметим, что крепежные скобки закреплены на радиаторе, это повышает удобство установки вентиляторов.
Кулер относительно компактный. Все разъемы для оперативной памяти, как со стороны нагнетающего вентилятора, так и со стороны вытяжного, остаются доступными для установки высоких модулей памяти. Наглядный пример:
На процессорный охладитель Arctic Freezer 34 eSports Duo производителем установлена гарантия в 10 лет.
Тестирование
Ниже в сводной таблице приведем результаты измерений ряда параметров.
| Высота, мм | 157 |
|---|---|
| Ширина, мм | 124 |
| Глубина, мм | 103 |
| Поверхность теплосъемника, мм (вдоль ТТ × поперек ТТ) | 25×30,5 |
| Масса охладителя, г | 798 (с комплектом креплений на LGA 2011) |
| Масса радиатора, г | 488 |
| Высота оребрения, мм | 106 |
| Длина кабеля вентилятора, см | 20 + 8,5 |
Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей образца 2020 года». Для теста под нагрузкой использовалась программа powerMax (AVX), все ядра процессора Intel Core i9-7980XE работали на фиксированной частоте 3,2 ГГц (множитель 32).
Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания
Отличный результат — плавный рост скорости вращения при изменении коэффициента заполнения (КЗ) от 10% до 100% и широкий диапазон регулировки. Отметим, что при КЗ 0% вентилятор не останавливается, поэтому в гибридной системе охлаждения с пассивным режимом на минимальной нагрузке такие вентиляторы придется останавливать, снижая напряжение питания.
Диапазон регулировки с помощью напряжения в данном случае заметно уже. Вентилятор останавливается при снижении напряжения до 2,8 В и запускается от 2,9 В. Вентилятор вполне допустимо подключать к источнику с напряжением 5 В.
Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентилятора(-ов) кулера
При КЗ = 35% кулер в условиях теста уже не справляется с охлаждением процессора Intel Core i9-7980XE.
Определение уровня шума в зависимости от скорости вращения вентилятора(-ов) кулера
Зависит, конечно, от индивидуальных особенностей и других факторов, но в случае кулеров где-то от 40 дБА и выше шум с нашей точки зрения очень высокий для настольной системы, от 35 до 40 дБА уровень шума относится к разряду терпимых, ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — вентиляторов корпусных, на блоке питания, на видеокарте, а также жестких дисков, а где-то ниже 25 дБА кулер можно назвать условно бесшумным. Фоновый уровень был равен 16,3 дБА (условное значение, которое показывает шумомер). Несмотря на два вентилятора, кулер Arctic Freezer 34 eSports Duo можно считать относительно тихим устройством.
Построение зависимости уровня шума от температуры процессора при полной загрузке
Построение зависимости реальной максимальной мощности от уровня шума
Попробуем уйти от условий тестового стенда к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентилятором системы охлаждения, может повышаться до 44 °C, но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности (обозначенной как Pmax (ранее мы использовали обозначение Макс. TDP)), потребляемой процессором, от уровня шума (подробности описаны в методике):
Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессоров, соответствующих этому уровню. Это порядка 185 Вт для процессора Intel Core i9-7980XE. Если не обращать внимания на уровень шума, то пределы мощности можно увеличить где-то до 210 Вт. Еще раз уточним, это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом, при снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают.
Сравнение с другими кулерами при охлаждении процессора Intel Core i9-7980XE
По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить эту систему с несколькими другими кулерами, протестированными по такой же методике (список пополняется, а потому вынесен на отдельную страницу).
Тестирование на процессоре AMD Ryzen 9 3950X
В качестве дополнительного теста мы решили посмотреть, как кулер справится с охлаждением AMD Ryzen 9 3950X. Процессоры семейства Ryzen 9 являются сборками из трех кристаллов под одной крышкой. С одной стороны увеличение площади, с которой снимается тепло, может улучшить охлаждающую способность кулера, но с другой — конструкция большинства кулеров оптимизирована для лучшего охлаждения именно центральной области процессора. Видимо, из-за этих особенностей есть мнение, что подобрать воздушный кулер для топовых процессоров Ryzen нового поколения не очень просто.
Зависимость температуры процессора при его полной загрузке от скорости вращения вентиляторов:
По факту в условиях теста этот процессор при 24 градусах окружающего воздуха не перегревается даже при КЗ равном 25% (а это примерно 660 об/мин вентиляторов), при 20% — уже перегрев (для этого CPU допустим нагрев до 95 градусов).
Зависимость уровня шума от температуры процессора при полной загрузке:
Ограничившись указанными выше условиями, построим зависимость реальной максимальной мощности (обозначенной как Pmax), потребляемой процессором, от уровня шума:
Приняв 25 дБА за критерий условной бесшумности, получим, что максимальная мощность процессора, соответствующая этому уровню, составляет порядка 110 Вт. Если не обращать внимания на уровень шума, то предел мощности можно увеличить где-то до 120 Вт. Еще раз уточним: это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом. При снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают. Поэтому при условии достаточно хорошей вентиляции в корпусе данный кулер как-то справится с охлаждением процессора AMD Ryzen 9 3950X, но на возможность существенного разгона рассчитывать уже не стоит.
Сравнение с другими кулерами при охлаждении процессора AMD Ryzen 9 3950X
По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить этот кулер с несколькими другими кулерами, протестированными по такой же методике (список пополняется, а потому вынесен на отдельную страницу).
Выводы
На основе кулера Arctic Freezer 34 eSports Duo можно создать условно бесшумный компьютер (уровень шума 25 дБА и ниже), оснащенный процессором типа Intel Core i9-7980XE (Intel LGA2066, Skylake-X (HCC)), если потребление процессора под максимальной нагрузкой не будет превышать 185 Вт, а температура внутри корпуса не повысится выше 44 °C. В случае чиплетного процессора AMD Ryzen 9 3950X эффективность кулера заметно ниже, и для соблюдения указанных выше условий максимальная мощность, потребляемая процессором, должна быть не выше 110 Вт. При снижении температуры охлаждающего воздуха и/или менее жестких требованиях к уровню шума пределы мощности во всех трех случаях можно увеличить. К достоинствам кулера следует отнести аккуратный дизайн, удобную установку и то, что он не перекрывает слоты для модулей памяти. Отметим, что кулер выпускается в шести цветовых решениях.
