XFSU-A_(F).ai 1

02/15/11

9:56 AM

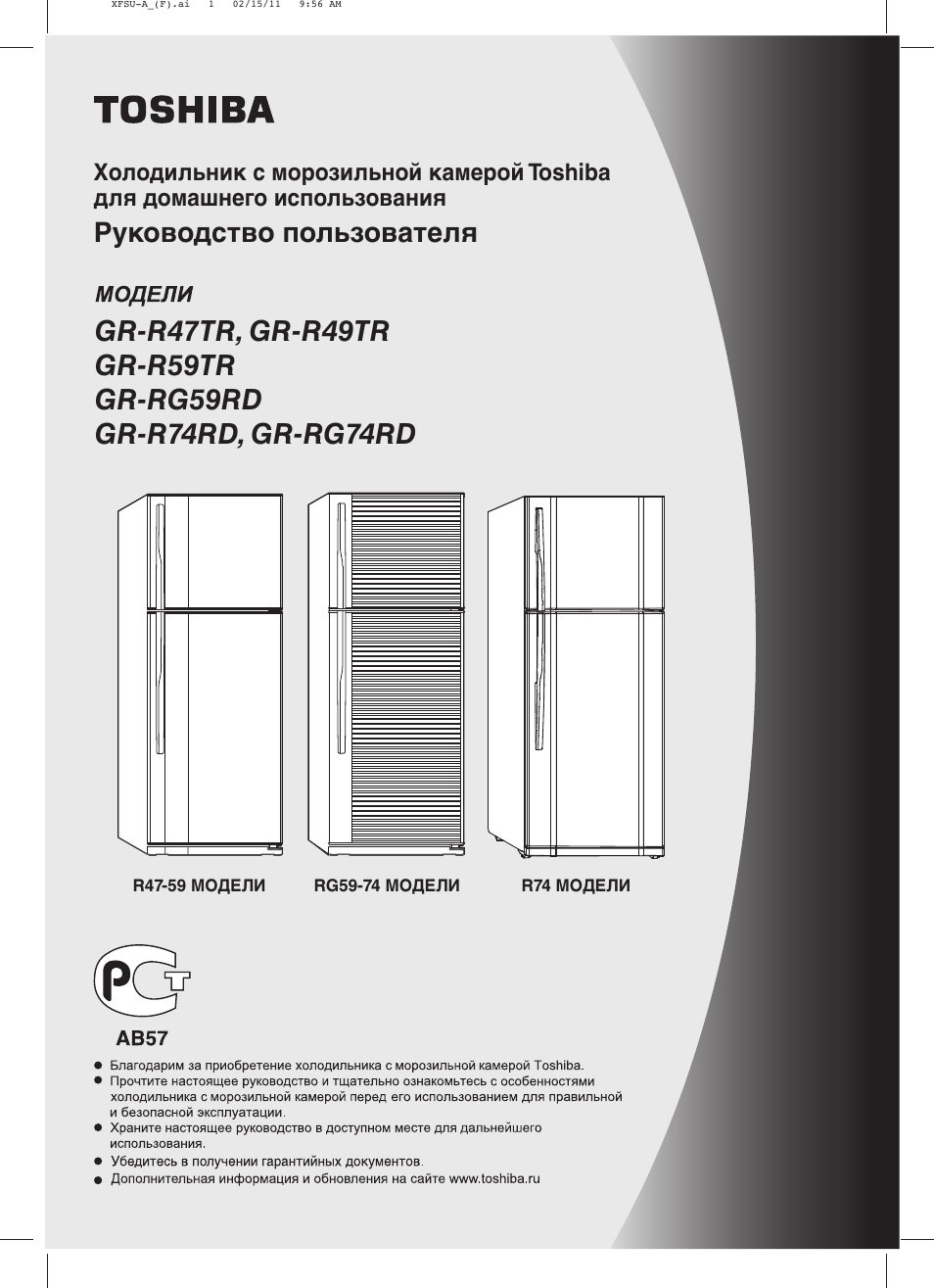

TOSHIBA

Холодильник с морозильной камерой Toshiba
для домашнего использования

Руководство пользователя

МОДЕЛИ

GR-R47TR, GR-R49TR
GR-R59TR
GR-RG59RD
GR-R74RD, GR-RG74RD

R74 MOДEЛИ

АВ57

• Благодарим за приобретение холодильника с морозильной камерой Toshiba.
• Прочтите настоящее руководство и тщательно ознакомьтесь с особенностями

холодильника с морозильной камерой перед его использованием для правильной
и безопасной эксплуатации.

• Храните настоящее руководство в доступном месте для дальнейшего

использования.

• Убедитесь в получении гарантийных документов.
• Дополнительная информация и обновления на сайте www.toshiba.ru

Меры предосторожности, Важные предупреждения, Предупреждение

Внимание, Меры предосторожности важные предупреждения, Предупреждение внимание Чат поддержки

• Изображение
• Текст

ХЕЗи-А_С2.а1 1

02/11/11

2:58 РМ

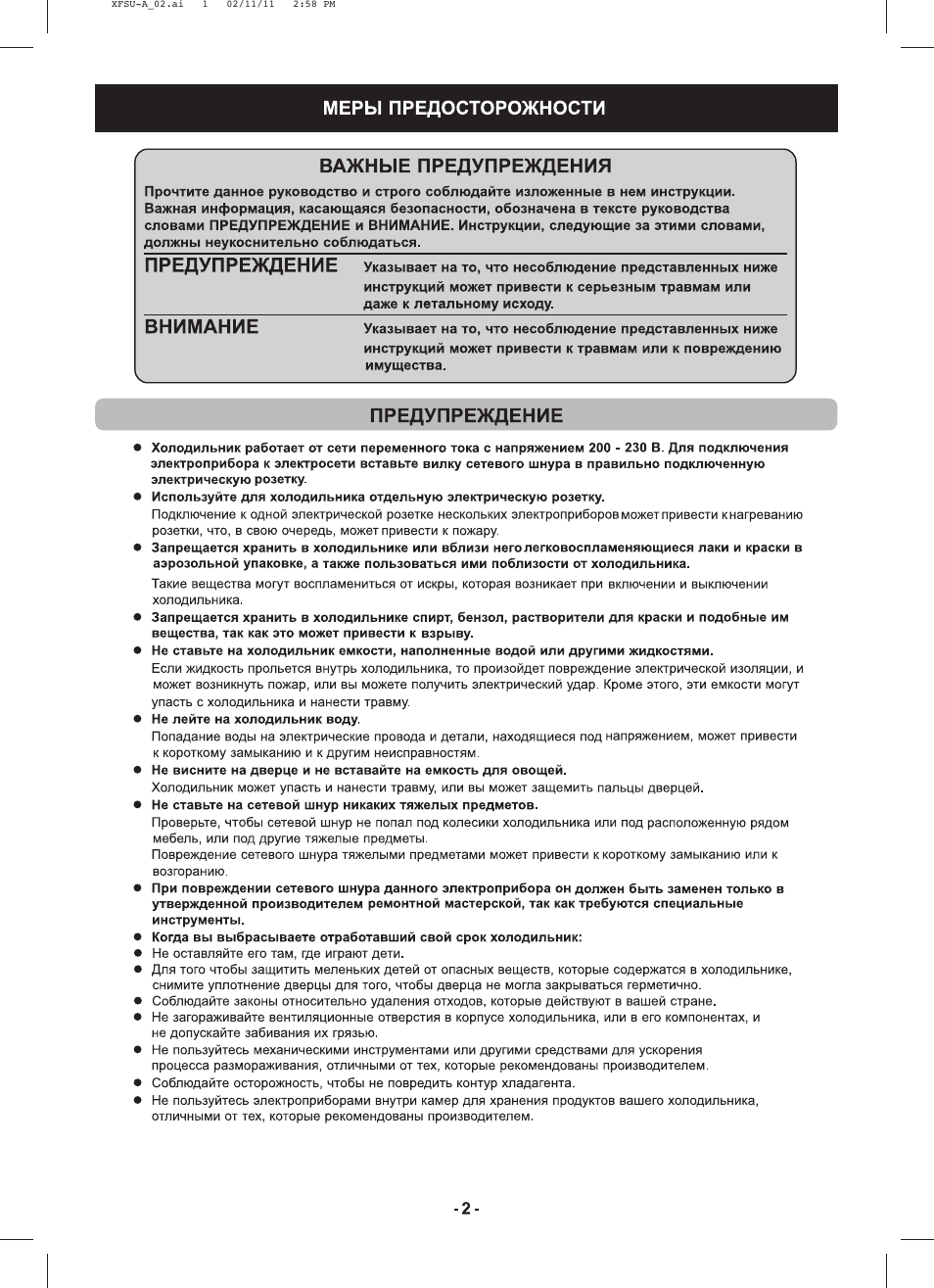

МЕРЫ ПРЕДОСТОРОЖНОСТИ

ВАЖНЫЕ ПРЕДУПРЕЖДЕНИЯ

Прочтите данное руководство и строго собл

1

одайте изложенные в нем инструкции.

Важная информация, касаю

1

цг

1

яся безопасности, обозначена в тексте руководства

словами ПРЕДУПРЕЖДЕНИЕ и ВНИМАНИЕ. Инструкции, следующие за этими словами,
должны неукоснительно соблюдаться.

Указывает на то, что несоблюдение представленных ниже

инструкций может привести к серьезным травмам или

даже к летальному исходу.

ПРЕДУПРЕЖДЕНИЕ

ВНИМАНИЕ

Указывает на то, что несоблюдение представленных ниже

инструкций может привести к травмам или к повреждению

имущества.

ПРЕДУПРЕЖДЕНИЕ

• Холодильник работает от сети переменного тока с напряжением 200 — 230 В. Для подключения

электроприбора к электросети вставьте вилку сетевого шнура в правильно подключенную
электрическую розетку.

• Используйте для холодильника отдельную электрическую розетку.

Подключение к одной электрической розетке нескольких электроприборов может привести кнагреванию

розетки, что, в свою очередь, может привести к пожару.

• Запрещается хранить в холодильнике или вблизи неголегковоспламеняющиеся лаки и краски в

аэрозольной упаковке, а также пользоваться ими поблизости от холодильника.

Такие вещества могут воспламениться от искры, которая возникает лри включении и выключении

холодильника.

• Запрещается хранить в холодильнике спирт, бензол, растворители для краски и подобные им

вещества, так как это может привести к взрыву.

• Не ставьте на холодильник емкости, наполненные водой или другими жидкостями.

Если жидкость прольется внутрь холодильника, то произойдет повреждение электрической изоляции, и

может возникнуть ложар, или вы можете лолучить электрический удар. Кроме этого, эти емкости могут

упасть с холодильника и нанести травму.

• Не лейте на холодильник воду.

Поладание воды на электрические провода и детали, находящиеся лод напряжением, может привести

к короткому замыканию и к другим неисправностям.

• Не висните на дверце и не вставайте на емкость для овощей.

Холодильник может уласть и нанести травму, или вы может защемить пальцы дверцей.

• Не ставьте на сетевой шнур никаких тяжелых предметов.

Проверьте, чтобы сетевой шнур не попал под колесики холодильника или под расположенную рядом

мебель, или под другие тяжелые предметы.

Повреждение сетевого шнура тяжелыми предметами может привести к короткому замыканию или к

возгоранию.

• При повреждении сетевого шнура данного электроприбора он должен быть заменен только в

утвержденной производителем ремонтной мастерской, так как требуются специальные
инструменты.

• Когда вы выбрасываете отработавший свой срок холодильник:
• Не оставляйте его там, где играют дети.
• Для того чтобы защитить меленьких детей от опасных веществ, которые содержатся в холодильнике,

снимите уплотнение дверцы для того, чтобы дверца не могла закрываться герметично.

• Соблюдайте законы относительно удаления отходов, которые действуют в вашей стране.
• Не загораживайте вентиляционные отверстия в корпусе холодильника, или в его компонентах, и

не допускайте забивания их грязью.

• Не пользуйтесь механическими инструментами или другими средствами для ускорения

процесса размораживания, отличными от тех, которые рекомендованы производителем.

• Соблюдайте осторожность, чтобы не повредить контур хладагента.

• Не пользуйтесь электроприборами внутри камер для хранения продуктов вашего холодильника,

отличными от тех, которые рекомендованы производителем.

-2-

XFSU-A_03.ai 1

02/11/11

3:16 PM

ВНИМАНИЕ

Не прикасайтесь к находящимся в морозильной камере продуктам и металлическим контейнерам

мокрыми руками.

Из-за низкой температуры внутри холодильной камеры ваши руки могут примерзнуть катим предметам.

При переноске холодильник должен находиться в положении, показанном на рисунке на стр. 5.

(При переноске холодильника не держитесь за дверцу или за ручку).

• При открывании дверцы холодильника сразу же после его установки вы можете почувствовать

запгис пластмассы. Это нормальное явление.

• Выберите для установки холодильника сухое место.

Не устанавливайте холодильник во влажном или мокром месте, например, вблизи водопроводного
крана или кухонной раковины. Установка холодильника в таком месте приведет к коррозии его деталей
и к утечке электричества. Если холодильник все же устанавливается во влажном месте, то не ставьте

его непосредственно на пол, а подложите под него злектроизолированнный материал (например доску).

• Установка

Установите холодильник Toshiba на прочном, горизонтальном полу, и отрегулируйте его устойчивость

с помощью винтов регулировки уровня.

• Вокруг холодильника должно быть свободное пространство

Установите холодильник в хорошо проветриваемом месте. Для обеспечения нормальной циркуляции

воздуха сверху над холодильником должно быть свободное пространство не менее 10 см, а по обе
стороны от него — не менее 4 см.

• Холодильник должен быть установлен в прохладном месте.

• На холодильник не должен падать прямой солнечный свет, и рядом с ним не должно быть

газовых или электрических плиток и нагревательных приборов.

Если на холодильник падают прямые солнечные лучи, или если он подвергается воздействию тепла от

расположенных рядом с ним нагревательных приборов, то это может привести к ухудшению его

холодопроизводительности и к возникновению в нем неисправностей.

НАЗВАНИЕ ДЕТАЛЕЙ И ИХ НАЗНАЧЕНИЕ (ДЛЯ МОДЕЛЕЙ: GR-R47TR, GR-R49TR, GR-R59TR, GR-RG59RD)

Панель управления (морозильная камера)

Переворачиваемая форма для
приготовления льда

Контейнер для льда

Полка морозильной камеры

Контейнер для мяса

Панель управления (холодильная камера)

Система освещения LED

Нижняя полка

Полка емкости для овощей

Емкость для овощей

Винты для регулировки уровня

Нижняя декоративная панель

Отличия комплектаций

МОДЕЛЬ

КОЛ-ВО

GR-R47TR

Мини

барьер-полка

=

1

Нижняя полка = 2

Барьер-полка на дверце
морозильной камеры

Барьер-полка для яиц

Гибридный плазменный
воздухоочиститель

Мини барьер-полка

Полка для бутылок

МОДЕЛЬ

КОЛ-ВО

GR-R49TR
GR-R59TR
GR-RG59RD

Мини

барьер-полка

=

2

Нижняя полка = 3

-3-

XFSU-A_04.ai 1

02/15/11

5:31 PM

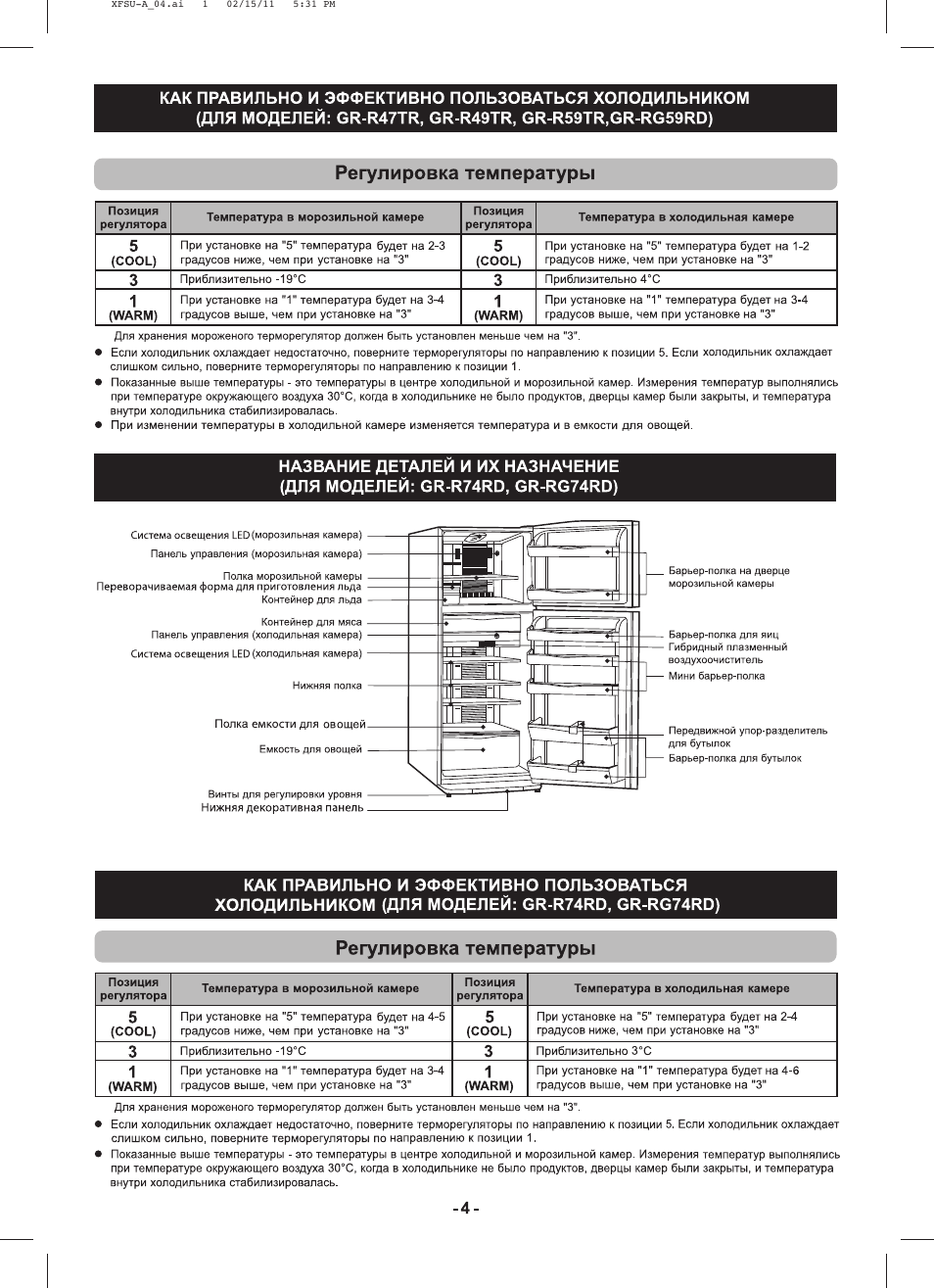

КАК ПРАВИЛЬНО И ЭФФЕКТИВНО ПОЛЬЗОВАТЬСЯ ХОЛОДИЛЬНИКОМ

(ДЛЯ МОДЕЛЕЙ: ОЯ-Л47ТЛ, ОЛ-Я49ТЯ, СЯ-Я59ТЯ,ОЛ-Я059ЯО)

Регулировка температуры

Позиция

регулятора

Температура в морозильной камере

Позиция

регулятора

Температура в холодильная камере

5

(COOL)

При установке на «5» температура будет на 2-3
градусов ниже, чем при установке на «3»

5

(COOL)

При установке на «5» температура будет на 1-2
градусов ниже, чем при установке на «3»

3

Приблизительно -19°С

3

Приблизительно 4°С

1

(WARM)

При установке на «1» температура будет на 3-4
градусов выше, чем при установке на «3»

1

(WARM)

При установке на «Г температура будет на 3-4
градусов выше, чем при установке на «3»

Для хранения мороженого терморегулятор должен быть установлен меньше чем на «3».

Если холодильник охлаждает недостаточно, поверните терморегуляторы по направлению к позиции 5. Если холодильник охла>кдает

слишком сильно, поверните терморегуляторы по направлению к позиции 1.

Показанные выше температуры — это температуры в центре холодильной и морозильной камер. Измерения температур выполнялись
при температуре окружающего воздуха 30°С, когда в холодильнике не было продуктов, дверцы камер были закрыты, и температура

внутри холодильника стабилизировалась.

При изменении температуры в холодильной камере изменяется температура и в емкости для овощей.

НАЗВАНИЕ

деталей

И ИХ НАЗНАЧЕНИЕ

(ДЛЯ МОДЕЛЕЙ: GR-R74RD, GR-RG74RD)

Система освещения LED (морозильная камера)

Панель управления (морозильная камера)

Полка морозильной камеры

Переворачиваемая форма для приготовления льда

Контейнер для льда

Контейнер для мяса

Панель управления (холодильная камера)

Система освещения LED (холодильная камера)

Нижняя полка

Полка емкости для овощей

Емкость для овощей

Винты для регулировки уровня

Нижняя декоративная панель

___Барьер-полка на дверце

морозильной камеры

Барьер-полка для яиц
Гибридный плазменный

воздухооч истител ь

— Мини барьер-полка

Передвижной

упор-разделитепь

для бутылок

— Барьер-полка для бутылок

КАК ПРАВИЛЬНО

и

ЭФФЕКТИВНО ПОЛЬЗОВАТЬСЯ

холодильником

(ДЛЯ МОДЕЛЕЙ: СЯ-В74ВО, СВ-НС74ЯО)

Регулировка температуры

Позиция

регулятора

Температура в морозильной камере

Позиция

регулятора

Температура в холодильная камере

5

(COOL)

При установке на «5» температура будет на 4-5
градусов ниже, чем при уотановке на ‘3’

5

(COOL)

При установке на «5» температура будет на 2-4
градусов ниже, чем при установке на «3»

3

Приблизительно-19°С

3

Приблизительно 3°С

1

(WARM)

При установке на «Г температура будет на 3-4
градусов выше, чем при установке на «3»

1

(WARM)

При установке на ‘1’ температура будет на 4-6
градусов выше, чем при установке на «3»

Для хранения мороженого терморегулятор должен быть установлен меньше чем на «3».

Если холодильник охлахщает недостаточно, поверните терморегуляторы по направлению к позиции 5. Если холодильник охлаждает
слишком сильно, поверните терморегуляторы по направлению к позиции 1.

Показанные выше температуры — это температуры в центре холодильной и морозильной камер. Измерения температур выполнялись
при температуре окружающего воздуха 30°С, когда в холодильнике не было продуктов, дверцы камер были закрыты, и температура

внутри холодильника стабилизировалась.

-4-

Как приготовить лед, Информация, Саморазмораживание (фрост фри)

Меры предосторожности при работе, Гибрядный плазменный воздухоочиститель, Уничтожение бактерий ультрафиолетом Чат поддержки

• Изображение
• Текст

ХЕЗи-А_С5.а1 1

02/11/11

2:57 РМ

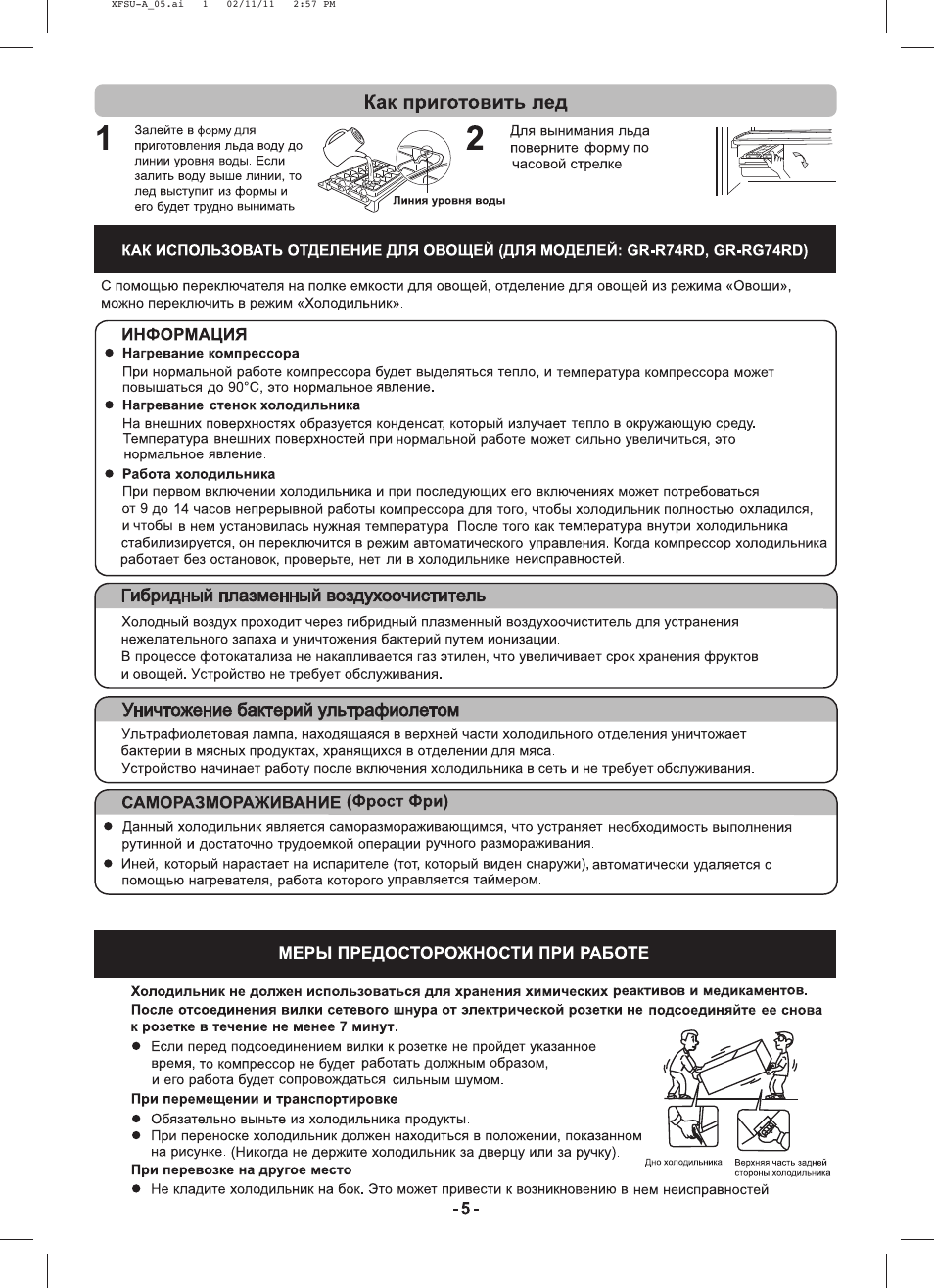

Как приготовить лед

1

Залейте в форму для
приготовления льда воду до

линии уровня воды. Если

залить воду выше линии, то
лед выступит из формы и

его будет трудно вынимать

Для вынимания льда

поверните форму по

часовой стрелке

Линия уровня воды

КАК ИСПОЛЬЗОВАТЬ ОТДЕЛЕНИЕ ДЛЯ ОВОЩЕЙ (ДЛЯ МОДЕЛЕЙ: ОЯ-Я74ЯО, ОЯ-ЯО74К0)

С помощью переключателя на полке емкости для овощей, отделение для овощей из режима «Овощи»,
можно переключить в режим «Холодильник».

» ИНФОРМАЦИЯ

^

) Нагревание компрессора

При нормальной работе компрессора будет выделяться тепло, и температура компрессора может
повышаться до 90°С, это нормальное явление.

) Нагревание стенок холодильника

На внешних поверхностях образуется конденсат, который излучает тепло в окружающую среду.
Температура внешних поверхностей при нормальной работе может сильно увеличиться, это

нормальное явление.

) Работа холодильника

При первом включении холодильника и при последующих его включениях может потребоваться

от 9 до 14 часов непрерывной работы компрессора для того, чтобы холодильник полностью охладился,
и чтобы в нем установилась нужная температура После того как температура внутри хопедильника

стабилизируется, он переключится в режим автоматического управления. Когда компрессор холодильника
работает без остановок, проверьте, нет ли в холедильнике неисправностей.

Гибрядный плазменный воздухоочиститель

Холодный воздух проходит через гибридный плазменный воздухоочиститель для устранения
нежелательного запаха и уничтожения бактерий путем ионизации.

В процессе фотокатализа не накапливается газ этилен, что увеличивает срок хранения фруктов

и овощей. Устройство не требует обслуживания.

Уничтожение бактерий ультрафиолетом

Ультрафиолетовая лампа, находящаяся в верхней части холодильного отделения уничтожает
бактерии в мясных продуктах, хранящихся в отделении для мяса.
Устройство начинает работу после включения холодильника в сеть и не требует обслуживания.

САМОРАЗМОРАЖИВАНИЕ (Фрост Фри)

Данный холодильник является саморазмораживающимся, что устраняет необходимость выполнения

рутинной и достаточно трудоемкой операции ручного размораживания.

Иней, который нарастает на испарителе (тот, который виден снаружи), автоматически удаляется с

помощью нагревателя, работа которого управляется таймером.

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ РАБОТЕ

Холодильник не должен использоваться для хранения химических реактивов и медикаментов.

После отсоединения вилки сетевого шнура от электрической розетки не подсоединяйте ее снова
к розетке в течение не менее 7 минут.

•

Если перед подсоединением вилки к розетке не пройдет указанное
время, то компрессор не будет работать должным образом,

и его работа будет сопровождаться сильным шумом.

При перемещении и транспортировке

• Обязательно выньте из холодильника продукты.
•

При переноске холодильник должен находиться в положении, показанном
на рисунке. (Никогда не держите холодильник за дверцу или за ручку).

При перевозке на другое место

Дно холодильника Верхняя часть задней

стороны холодильника

Не кладите холодильник на бок. Это может привести к возникновению в нем неисправностей.

-5-

Как снять с холодильника съемные детали, Полка в морозильной камере, Контейнер для мяса

Нижняя полка и емкость для овощей и фруктов, Барьер-попка для яиц и мини барьер-полка, Барьер-полка для бутылок, Емкость для овощей, Нижняя д� Чат поддержки

• Изображение
• Текст

XFSU-A_06.ai 1

02/11/11

2:58 PM

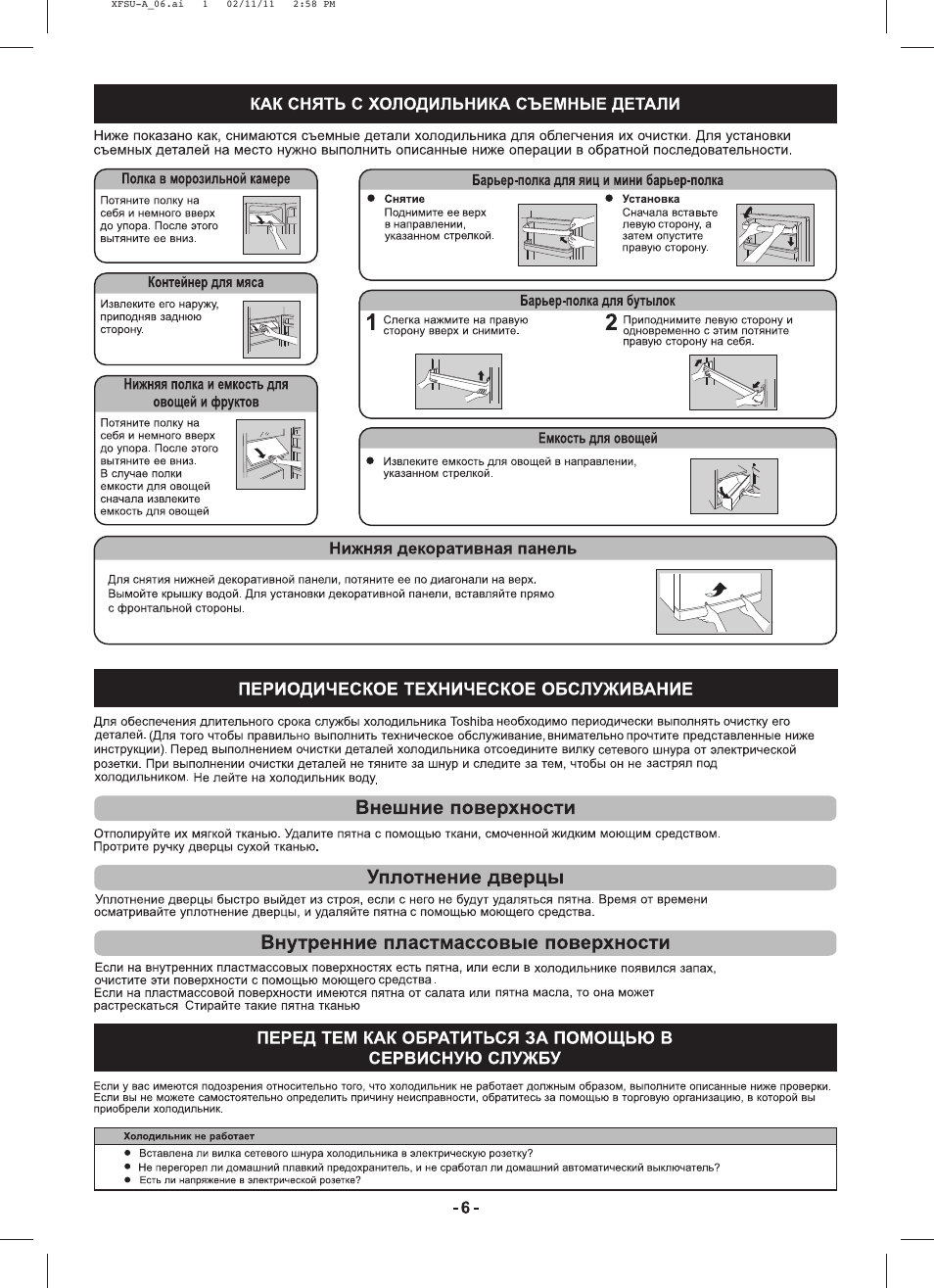

КАК СНЯТЬ С ХОЛОДИЛЬНИКА СЪЕМНЫЕ ДЕТАЛИ

Ниже показано как, снимаются съемные детали холодильника для облегчения их очистки. Для установки
съемных деталей на место нужно выполнить описанные ниже операции в обратной последовательности.

Полка в морозильной камере

Потяните полку на
себя и немного вверх

до упора. После этого

вытяните ее вниз.

Контейнер для мяса

Извлеките его наружу,
приподняв заднюю
сторону.

Нижняя полка и емкость для

овощей и фруктов

Потяните полку на
себя и немного вверх

до упора. После этого

вытяните ее вниз.
В случае полки
емкости для овощей
сначала извлеките
емкость для овощей

Барьер-попка для яиц и мини барьер-полка

Снятие

^^ • Установка

Поднимите ее верх
в направлении,
указанном стрелкой.

Сначала вставьте
левую сторону, а
затем опустите
правую сторону.

Барьер-полка для бутылок

^ Слегка нажмите на правую

*

сторону вверх и снимите.

Приподнимите левую сторону и
одновременно с этим потяните
правую сторону на себя.

Емкость для овощей

Извлеките емкость для овощей в направлении,

указанном стрелкой.

Нижняя декоративная панель

«Л

Для снятия нижней декоративной панели, потяните ее по диагонали на верх.

Вымойте крышку водой. Для установки декоративной панели, вставляйте прямо
с фронтальной стороны.

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Для обеспечения длительного срока службы холодильника Toshiba необходимо периодически выполнять очистку его

деталей. (Для того чтобы правильно выполнить техническое обслуживание, внимательно прочтите представленные ниже
инструкции). Перед выполнением очистки деталей холодильника отсоедините вилку сетевого шнура от электрической
розетки. При выполнении очистки деталей не тяните за шнур и следите за тем, чтобы он не застрял под
холодильником. Не лейте на холодильник воду.

Внешние поверхности

Отполируйте их мягкой тканью. Удалите пятна с помощью ткани, смоченной жидким моющим средством.
Протрите ручку дверцы сухой тканью.

Уплотнение дверцы

Уплотнение дверцы быстро выйдет из строя, если с него не будут удаляться пятна. Время от времени

осматривайте уплотнение дверцы, и удаляйте пятна с помощью моющего средства.

[

Внутренние пластмассовые поверхности

Если на внутренних пластмассовых поверхностях есть пятна, или если в холодильнике появился запах,
очистите эти поверхности с помощью моющего средства.

Если на пластмассовой поверхности имеются пятна от салата или пятна масла, то она может
растрескаться Стирайте такие пятна тканью

ПЕРЕД ТЕМ КАК ОБРАТИТЬСЯ ЗА ПОМОЩЬЮ В

СЕРВИСНУЮ СЛУЖБУ

Если у вас имеются подозрения относительно того, что холодильник не работает должным образом, выполните описанные ниже проверки.
Если вы не можете самостоятельно определить причину неисправности, обратитесь за помощью в торговую организацию, в которой вы
приобрели холодильник.

Холодильник не работает

* •

• Вставлена ли вилка сетевого шнура холодильника в электрическую розетку?
• Не перегорел ли домашний плавкий предохранитель, и не сработал ли домашний автоматический выключатель?

•

Есть ли напряжение в электрической розетке?

-6-

XFSU-A_07.ai 1

02/15/11

9:52 AM

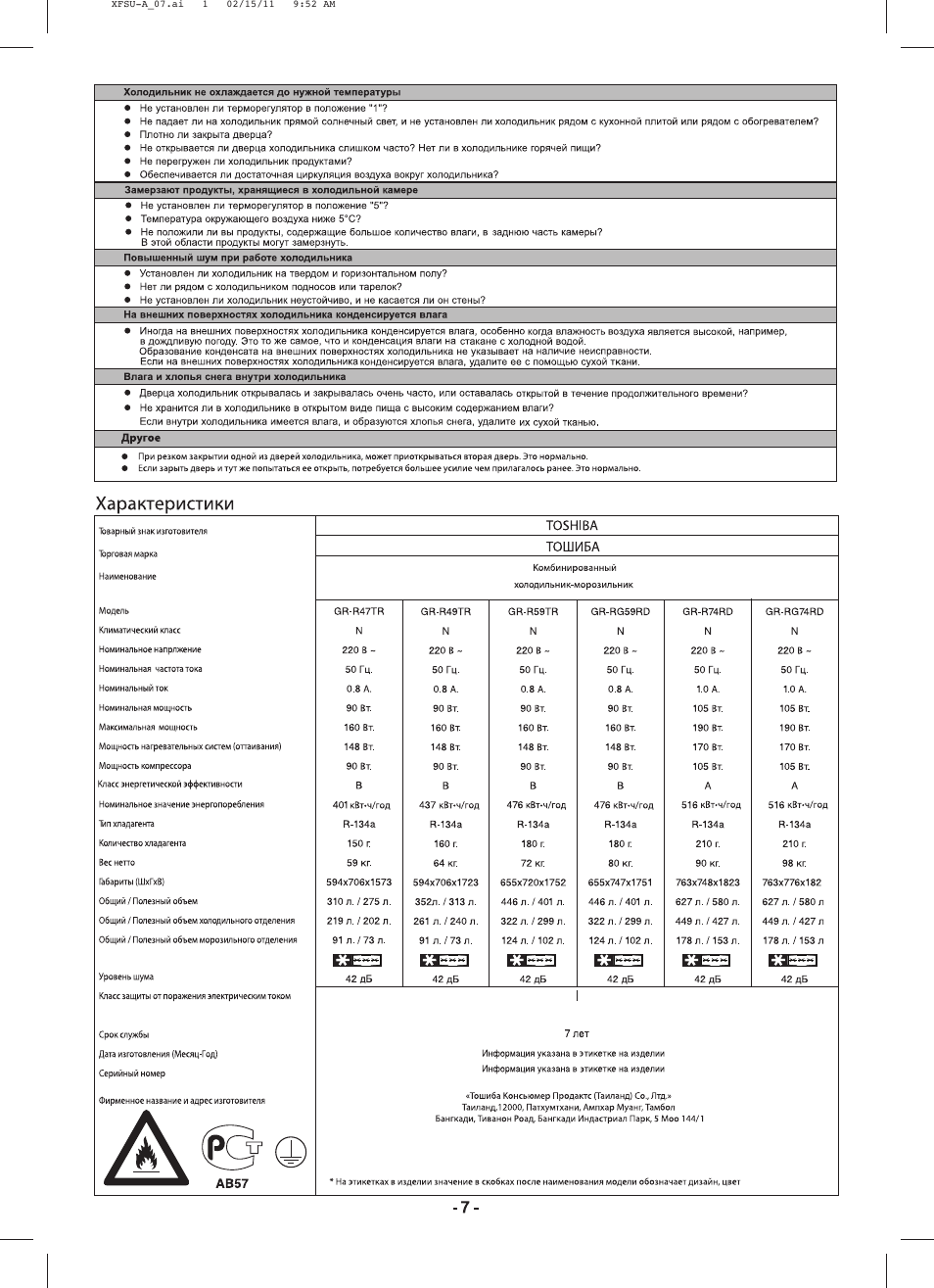

Холодильник не охлаждаете до нужной температуры

•

Не установлен ли терморегулятор в лоложение «1»?

•

Не ладает ли на холодильник лрямой солнечный свет, и не установлен ли холодильник рядом с кухонной плитой или рядом с обогревателем?

•

Плотно ли закрыта дверца?

•

Не открывается ли дверца холодильника слишком часто? Нет ли в холодильнике горячей пищи?

•

Не перегружен ли холодильник продуктами?

•

Обеспечивается ли достаточная циркуляция воздуха вокруг холодильника?

Замерзают продукты, хранящиеся в холодильной камере

Не установлен ли терморегулятор в положение «5»?

Температура окружающего воздуха ниже 5°С?

Не положили ли вы продукты, содержащие большое количество влаги, в заднюю часть камеры?
В этой области продукты могут замерзнуть.

Повышенный шум при работе холодильника

Установлен ли холодильник на твердом и горизонтальном полу?

Нет ли рядом с холодильником подносов или тарелок?

Не установлен ли холодильник неустойчиво, и не касается ли он стены?

На внешних поверхностях холодильника конденсируется влага

Иногда на внешних поверхностях холодильника конденсируется влага, особенно когда влажность воздуха является высокой, например,
в дождливую погоду. Это то же самое, что и конденсация влаги на стакане с холодной водой.

Образование конденсата на внешних поверхностях холодильника не указывает на наличие неисправности.

Если на внешних поверхностях холодильника конденсируется влага, удалите ее с помощью сухой ткани._____________________________________

Влага и хлолья снега внутри холодильника

Дверца холодильник открывалась и закрывалась очень часто, или оставалась открытой в течение продолжительного времени?

Не хранится ли в холодильнике в открытом виде пища с высоким содержанием влаги?

Если внутри холодильника имеется влага, и образуются хлопья снега, удалите их сухой тканью.

Другое

•

При резком закрытии одной из дверей холодильника, может приоткрываться вторая дверь. Это нормально.

•

Если зарыть дверь и тут же попытаться ее открыть, потребуется большее усилие чем прилагалось ранее. Это нормально.

Характеристики

Ъварный знак изготовителя

TOSHIBA

Ърговая марка

Наименование

ТОШИБА

1^м6инированный

холодил ьни к-морозил ьн и к

Модель

GR-R47TR

GR-R49TR

GR-R59TR

GR-RG59RD

GR-R74RD

GR-RG74RD

Климатический класс

N

N

N

N

N

N

Номинальное напряжение

220 В-

220 В—

220 В’-

220 В’-

220 В’-

220 В’-

Номинальная частота тока

50 Гц.

50 Гц.

50 Гц.

50 Гц.

50 Гц.

50 Гц.

Номинальный ток

0.8 А.

0.8 А.

0.8 А.

0.8 А.

1.0 А.

1.0 А.

Номинальная мощноаь

90 Вт.

90 Вт.

90 Вт.

90 Вт.

105 Вт.

105 Вт.

Максимальная мощноаь

160 Вт.

160 Вт.

160 Вт.

160 Вт.

190 Вт.

190 Вт.

Мощноаь нагревательных сиаем (оттаивания)

14В Вт.

148 Вт.

148 Вт.

148 Вт.

170 Вт.

170 Вт.

Мощноаь компрессора

90 Вт.

90 Вт.

90 Вт.

90 Вт.

105 Вт.

105 Вт.

Класс энергетической эффеюивноаи

В

В

В

В

А

А

Номинальное значение энергопоребления

401 кВт*ч/год

437 кВт»ч/год

476 кВт»ч/год

476 кВт*ч/год

516 кВт«ч/год

516 кВт»ч/год

Тип хладагента

R-134a

R-134a

R-134a

R-134a

R-134a

R-134a

Количество хладагента

150 г.

160 г.

180 г.

180 г.

210 г

210 г

Вес нетто

59 кг.

64 кг.

72 кг.

80 кг.

90 кг.

98 кг.

1абарип>1 (ШхГхВ)

594x706x1573

594x706x1723

655x720x1752

655x747x1751

763x748x1823

763x776x182

Общий / Полезный объем

310 л./275 л.

352л. / 313 л.

446 л./401 Л.

446 л. / 401 л.

627 л./580 л.

627 л./580 л

Общий / Полезный объем )озлсщильного отделения 219 л./202 л.

261 л. / 240 л.

322 л./299 л.

322 л. / 299 л.

449 л./427 л.

449 л./427 л

Общий / Полезный объем морозильного отделения

91 л. / 73 л.

91 л. / 73 л.

124 л./102 л.

124 л./102 л.

178 л./153 л.

178 л./153 л

с:аг»*д] с:аг»*д]

с:аг»*д]

Уровень шума

42 дБ

42 дБ

42 дБ

42 дБ

42 дБ

42 дБ

Клаос защиты от поранения электрическим током

Срок службы

7 лет

Дата изготовления (Месяц-Год)

Информация указана в эти

1вт)« на изделии

Серийный номер

Информация указана в эти

1«т)« на изделии

Фирменное название и адрес изготовителя

Л ^

«Тошиба Консьюмер Продактс (Таиланд) Со., Лтд>

Таиланд,! 2000, Патхумтхани, Ампхар Муанг, Тамбол

Бангкади,Тиванон Роад, Бангкади Индаариал Hapi^ 5 Moo 144/1

г 1 АВ57

* На этикетках в изделии значение в скобках после наименования модели обозначает дизайн, цвет

-7-

XFSU-A_(B).ai 1

02/11/11

2:59 PM

TOSHIBA

XFSU-A

Нажмите на кнопку для помощи

Аннотация для Холодильника Toshiba GR-H54TR в формате PDF

Топ 10 инструкций

Другие инструкции
