Инструкция и руководство для
LG F1023NDR

32 страницы подробных инструкций и пользовательских руководств по эксплуатации на русском

LG Стиральная машина Руководство по эксплуатации F…1I защита от складок, Сновные достоинства, Одержание2Внимание, Важные сведения по безопасности, Сохраните данное руководство3Пецификация4Подключение к электросети, Безопасное использование электрошнура, Становка5Размещение, Распаковка, Становка6Удаление транспортировочных болтов, Подсоединение к водопроводу, Становка7Выравнивание, Становка8Подсоединение дренажного шланга, Становка9Ункции10

Стиральная машина

Руководство по эксплуатации

F1211SDR(5)

F1011SDR(5)

F1211NDR(5)

F1011NDR(5)

F1211TDR(5)

F1011TDR(5)

F1222SDR(5)
F1022SDR(5)
F1222NDR(5)
F1022NDR(5)
F1222TDR(5)
F1022TDR(5)

F1212SDR(5)

F1012SDR(5)

F1212NDR(5)

F1012NDR(5)

F1212TDR(5)

F1012TDR(5)

F1223SDR(5)
F1023SDR(5)
F1223NDR(5)
F1023NDR(5)
F1223TDR(5)
F1023TDR(5)

F1220SDR(5)

F1020SDR(5)

F1220NDR(5)

F1020NDR(5)

F1220TDR(5)

F1020TDR(5)

F1229SDR(5)
F1029SDR(5)
F1229NDR(5)
F1029NDR(5)
F1229TDR(5)
F1029TDR(5)

F1221SDR(5)

F1021SDR(5)

F1221NDR(5)

F1021NDR(5)

F1221TDR(5)

F1021TDR(5)

Благодарим Вас за покупку автоматической стиральной машины 1С.

Пожалуйста, внимательно прочитайте данное руководство

пользователя, так как в нем содержатся инструкции по безопасной

установке, эксплуатации и обслуживанию стиральной машины.

Сохраните его для дальнейшего использования.

Запишите модель и серийный номер вашей стиральной машины.

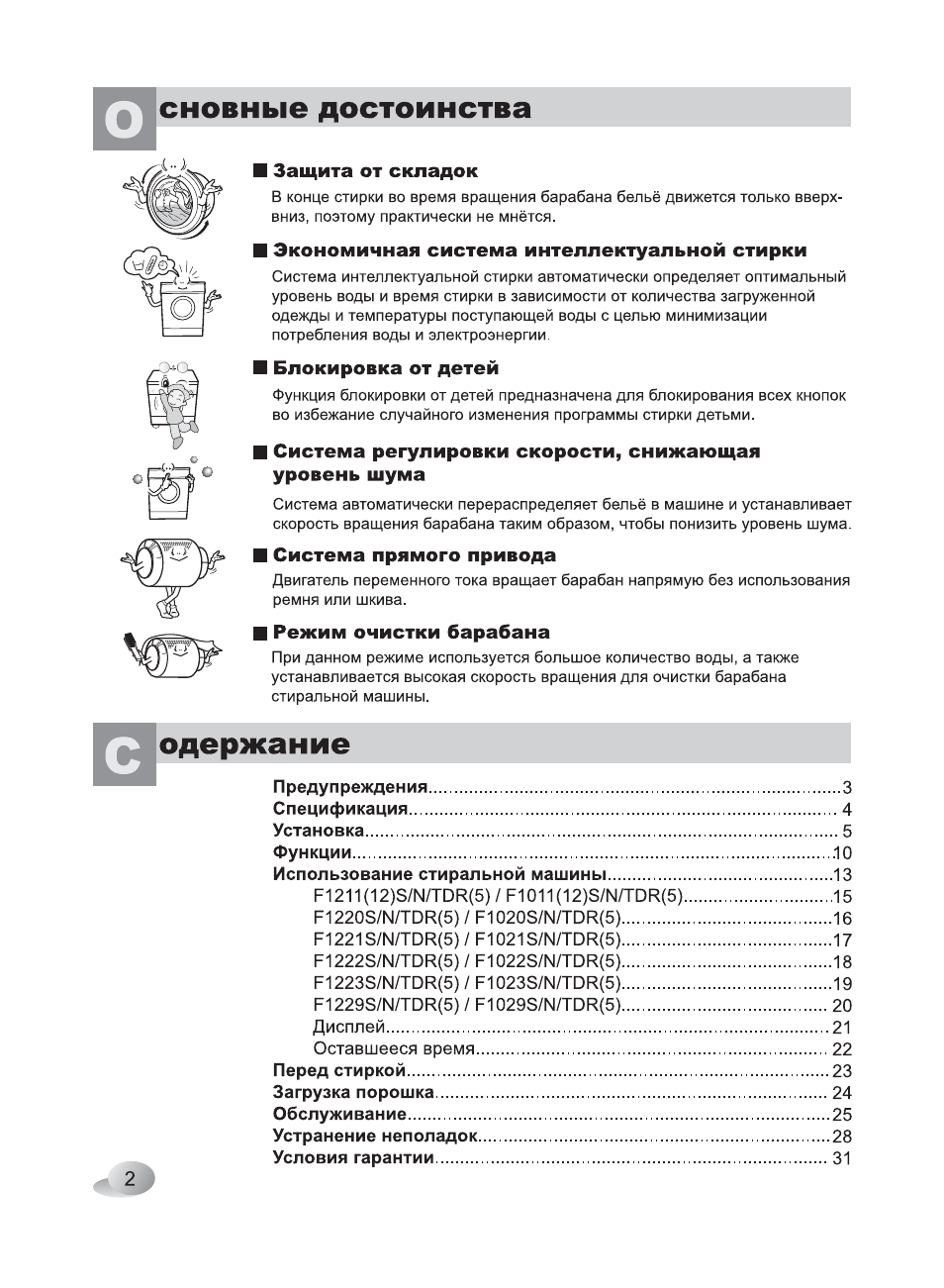

LG Стиральная машина Руководство по эксплуатации F...

сновные достоинства

I Защита от складок

конце стирки во время вращения барабана бельё движется только вверх-

вниз, лоэтому практически не мнётся.

I Экономичная система интеллектуальной стирки

Система интеллектуальной стирки автоматически определяет оптимальный

уровень воды и время стирки в зависимости от количества загруженной

одежды и температуры поступающей врды с целью минимизации

потребления воды и электроэнергии.

I Блокировка от детей

Функция блокировки от детей предназначена для блокирования всех кнопок

во избежание случайного изменения программы стирки детьми.

I Система регулировки скорости, снижающая

уровень шума

Система автоматически перераспределяет бельё в машине и устанавливает
скорость вращения барабана таким образом, чтобы понизить уровень шума.

I Система прямого привода

Двигатель переменного тока вращает барабан напрямую без использования

ремня или шкива.

I Режим очистки барабана

При данном режиме используется большое количество воды, а также

устанавливается высокая скорость вращения для очистки барабана

стиральной машины.

одержание

Предупреждения………………………………………………………….. 3

Спецификация…………………………………………………………….. 4

Установка……………………………………………………………………. 5

Функции……………………………………………………………………. .10

Использование стиральной машины……………………………… 13

Р1211 (12)3/М/ТОК(5) / Р1011 (12)8/МЯОЩ5)…………….. 15
Р12203/МЯОЩ5) / Р10203/М/ТОР(5)………………………… 16
Р12213/МЯОЩ5)/Р10213/М/ТОР(5)…………………………..17
Р12223/МЯОЩ5) / Р10223/М/ТОР(5)………………………… 18
Р12233/МЯОЩ5) / Р10233/М/ТОР(5)………………………… 19
Р12293/МЯОЩ5) / Р10293/М/ТОР(5)………………………… 20

Дисплей……………………………………………………………… 21

Оставшееся время……………………………………………….. 22

Перед стиркой……………………………………………………………. 23

Загрузка порошка……………………………………………………….. 24

Обслуживание…………………………………………………………….25

Устранение неполадок………………………………………………….28
Условия гарантии……………………………………………………….. 31

I защита от складок, Сновные достоинства, Одержание

редупрежден ИЯ

полностью

ОЗНАКОМЬТЕСЬ С ИНСТРУКЦИЯМИ ПЕРЕД ИСПОЛЬЗОВАНИЕМ МАШИНЫ

ВНИМАНИЕ

Ради

собственной

безопасности

соблюдайте

все

приведенные

данном

руководстве

правила,

чтобы

понизить

вероятность

возникновения

пожара,

взрыва,

поражения

электричеством,

порчи

имущества, травмы или смерти.

ВАЖНЫЕ СВЕДЕНИЯ ПО БЕЗОПАСНОСТИ

ВНИМАНИЕ: Соблюдайте нижеследующие меры предосторожности, чтобы

снизить вероятность возникновения пожара, поражения электричеством или травмы:

• Не устанавливайте и не храните стиральную машину

в местах с неблагоприятными погодными условиями.

■ Не допускайте порчи элементов управления.
• Не ремонтируйте и не заменяйте детали стиральной

машины самостоятельно, если только этот процесс не

описан в руководстве по обслуживанию или в
опубликованных инструкциях по самостоятельному

ремонту, в которых вы полностью разобрались и

обладаете достаточными навыками для их

выполнения.

• Следите чтобы прд машиной и вокруг нее не было

легковоспламеняющихся предметов, например:

бумаги, пуха, тряпок, химических препаратов и т.д.

■ Если рядом с машиной находятся дети, внимательно

присматривайте за ними.

■ Не разрешайте детям играть на машине, в машине

или около машины.

■ Не оставляйте дверцу стиральной машины открытой.

Если оставить дверцу открытой, дети могут попытаться

повиснуть на ней или залезть внутрь машины.

■ При стирке с высокой температурой (хлопок 95°С)

стекло нагревается. Не касайтесь его!

■ Никогда не прикасайтесь к внутренним частям

машины во время работы.

• Не касайтесь спиваемой воды, она может быть

горячей.

> Не устанавливайте стиральную машину в помеще

ниях, где температура может опускаться ниже 0°С.

• Никогда не вставляйте / извлекайте штепсельную

вилку мокрыми руками.

• В результате стирки огнестойкость одехщы может

понизиться.

‘ Никогда не стирайте и не сушите в машине одехщу,

если ее до этого чистили с использованием горючих

или взрывчатых веществ или, если на нее каким-либо
иным образом попали такие вещества как: воск, масло,
краска, бензин, обезжиривающие средства, сушающие
средства, керосин и т.п. Это может привести к пожару
или взрыву.

’ При стирке и сушке всегда руководствуйтесь

рекомендациями производителя одежды.

‘ Не захлопывайте дверцу слишком резко и не

пытайтесь ее открыть, применяя силу, если сработала
система блокировки дверцы (горит лампочка
блокировки двери). Это может привести к поломке
стиральной машины.

‘ Чтобы избежать опасности поражения электричеством

перед осуществлением любого ремонта или операции
по уходу за стиральной машиной, отсоедините шнур
питания от электрической розетки, снимите плавкий
предохранитель или отключите автоматический
прерыватель.

’ Никогда не включайте машину, если она повреждена,

неисправна, частично разобрана или какие-то ее части

отсутствуют или сломаны, в том числе при

повреждении шнура питания или штепсельной вилки.

’ Прибор не предназначен для использования лицами

(включая детей) с пониженными физическими,

чувственными или умственными способностями или

при отсутствии у них жизненного опыта или знаний,

если они не находятся под контролем или не

проинструктированы об использовании прибора

лицом, ответственным за их безопасность.

‘ Дети должны находиться под контролем для

недопущения игры с прибором.

^ Не допускайте чрезмерного нажима на дверцу машины, когда она открыта. Это может

привести ее к опрокидыванию.

СОХРАНИТЕ ДАННОЕ РУКОВОДСТВО

пецификация

Выдвижной ящик

(Для стирального
порошка
и смягчителя ткани)

Дверца

Дренажный

шланг

Нижняя панель

Регулируемая ножка

Штепсельная вилка

В случае повреждения сетевого
шнура, для его замены обратитесь
в авторизованный центр или
пригласите сертифицированного

специалиста.

Панель управления

Барабан

Фильтр дренажного

насоса

Дренажный штуцер

Дверца на нижней

панели

Наименование

СТИРАЛЬНАЯ МАШИНА С ФРОНТАЛЬНОЙ ЗАГРУЗКОЙ

Вместимость

4 кг (ЗОН)(5)

6 кг (МОР)(5)

8 кг (ТОР)(5)

Электропитание

220 — 240 В 50 Гц

Размер (Ш)х(Г)х(В)

600ттх360ттх850тт

600ттх440гптх850тт

600ттх550ттх850тт

Вес

56 кг

59 кг

64 кг

Макс, мощность

Соответствует данным информационной этикетки

на лицевой стороне стиральной машины.

Потребление воды

48 л

55 л

56 л

Допустимое
давление воды

0,3-10 кгс/см“ (30-1000 кПа)

Скорость отжима*

Без отжима / Без слива / 400 / 600 / 800 / 900 /1000 /1200

* Скорость отжима может отличаться в зависимости от модели.

Внешний вид и характеристики машины могут быть без предупреждения

изменены с целью повышения качества машины.

становка

ВНИМАНИЕ

Перед устаноекой и началом использования стиральной машины

изучите внимательно наши рекомендации. Только правильная

установка обеспечит надежную работу и безопасную

эксплуатацию вашего прибора.

■ Подключение к электросети

1. Для данной стиральной машины используется однофазное напряжение 220-240В, 50 Гц.

2. Убедитесь, что ваша электропроводка способна выдержать максимальную натрузку (2,2 кВт), учитывая и работу

других электроприборов.

3. Подключайте стиральную машину только к заземленной розетке.

4. Сетевой шнур данной стиральной машины имеет заземляющую жилу и вилку с заземлением. Убедитесь в том, что

электросеть имеет заземляющий провод. При отсутствии заземления, необходимо притласить квалифицированного

специалиста, который проведет необходимые работы в соответствии с местными нормами и требованиями.

Подключать стиральную машину следует к отдельной розетке, то есть эта розетка должна подавать электричество

5. только к одному изделию и не иметь дополнительных выходов или ответвленных розеток. Запрещается использовать

тройник или удлинитель.

В случае отсутствия подходящей розетки вызовите электрика.

6. После стирки всегда выключайте стиральную машину и вынимайте вилку из розетки.
7. Установите машину так, чтобы штепсельная вилка была легко доступна.
8. Если прибор доставлен в зимнее время при температуре ниже 0°С, перед использованием машины выдержите ее при
9. комнатной температуре несколько часов.

БЕЗОПАСНОЕ ИСПОЛЬЗОВАНИЕ ЭЛЕКТРОШНУРА

Перегруженные, неисправные или поврежденные стенные розетки, удлинительные шнуры, перетертые

электрошнуры, поврехщенная или потрескавшаяся изоляция шнуров могут быть опасны. Данные неполадки могут

стать причиной электрошока или пожара. Периодически проверяйте шнур изделия и, если заметите повреждения,

отключите его. Обратитесь в Авторизованный сервисный центр 10 или пригласите сертифицированного специалиста

для замены электрошнура. Избегайте физических или механических повреждений электрошнура, таких как:

перекручивание, завязывание, сгибание шнура, защемление его дверью или чрезмерное натягивание. Обращайте

особое внимание на штекеры, стенные розетки и место соединения шнура с изделием.

Неправильное подключение заземляющей жилы может привести к поражению

электричеством. Не меняйте вилку на сетевом шнуре. Если она не подходит к

электрической розетке, пригласите квалифицированного электрика для замены

розетки.

Ремонт стиральной машины должен осуществляться квалифицированным персоналом.

Ремонт, произведенный не обученным персоналом, может лривести к лоломке или серьезным

нелоладкам в работе машины. Свяжитесь

местным центром обслуживания.

Изготовитель освобождается от любой ответственности за ущерб людям или имуществу в случае

невыполнения вышеуказанных предосторожностей.

5 7^

становка

■ Размещение

Перед тем, как распаковать стиральную машину, необходимо определить место установки.

^ Удостоверьтесь в наличии свободного пространства по бокам (по 20 мм) и с задней стороны стирапьной машины

(100 мм). Машина не должна касаться стен или мебели.

^ Убедитесь, что место установки имеет ровный надежный пол:

— при установке на ковровое покрытие и т.д. воздух должен свободно цирку-лировать между дном

стиральной машины и полом;

— при установке на кафельную плитку подложите под ножки резиновые подкладки;
_ при установке на деревянный пол мы рекомендуем подложить под каждую ножку резиновые подкладки

толщиной не менее 15 мм, закрепив их шурупами как минимум к двум половицам. По возможности

выберите такой утол комнаты, тде лол наиболее надежен.

* Резиновые подкладки (артикул 4620ЕР3001В) можно приобрести в Сервисном центре ЬС.

^ Залрещается компенсировать неровности пола подкладыванием под машину подставок из дерева, картона и

аналогичных материалов.

^ Если невозможно избежать установки машины рядом с газовой или угольной плитой, следует проложить между

ними изолирующую перегородку (85 х 60 см) стороной с алюминиевой фольгой к плите.

^ Не устанавливайте машину в помещениях, где температура может опускаться ниже 0°С.

^ Место установки должно быть чистым и сухим.

^ Установите машину так, чтобы обеспечивался свободный доступ к машине для техника в случае ремонта.

^ В странах, где помещения могут быть заражены тараканами и другими насекомыми, уделите особое внимание

тому, чтобы машина всегда содержалась в чистоте. Любые повреждения, причиной которых стали тараканы или

друше насекомые, гарантийному ремонту не подлежат.

■ Распаковка

Удалите

все

упаковочные элементы и проверьте

изделие

на отсутствие внешних повреждений.

случае

сомнений не пользуйтесь стиральной машиной, а сразу же обратитесь к продавцу или поставщику.

ВНИМАНИЕ: упаковочнь^е материалы (например, полиэтиленовая пленка, пенопласт) могут быть

опасными для детей — они могут стать причиной удушья! Храните упаковочные материалы в не

доступном для детей месте.

становка

Удаление транспортировочных болтов

Транспортировочные болты обязательно должны быть

удалены леред началом эксплуатации стиральной машины.

^ С помощью ключа, который входит в комплект

стиральной машины, отвинтите 4 транспортировочных
болта, затем удалите их вместе с резиновыми

заглушками. Закройте отверстия прилагаемыми
заглушками.

Заглушка

Нвудалвнив транспортировочных болтов может

привести к сильной вибрации, чрезмерному шуму и

выходу машины из строя.

Рекомендуем Вам сохранить все транспортировочнью элементы для того, чтобы их можно было снова

использовать в случае новой транспортировки машины.

■ Подсоединение к водопроводу

Для подключвнш! стиральной машины к

водопровод/

используйте только входящие в комплект

поставки новые шланги. Старые комплекты шлангов ловторно использовать нельзя.

^ Убедитесь, что давление воды в водопроводной сети имеет допустимые пределы:

• Значение гидравлического давления должно лежать в

пределах от 1 до 10 бар (это значит, что из полностью

открытого водопроводного крана за одну минуту

должно вытекать минимум 8 литров воды).

• Если давление выше указанного, то в трубопровод

следует встроить редуктор давления.

^ Один конец шланга прдачи врды подсоедините к машине, повернув его в нужном Вам направлении. Для того, чтобы

развернуть шланг достаточно ослабить муфту, поправить шланг и снова затянуть муфту, убедившись в отсутствии

утечки воды.

Перед подключением машины к новому трубопроводу или к трубам, которые давно не

использовались, слейте достаточное количество воды, чтобы избавиться от накопившихся в

трубах загрязнений.

^ Другой конец шланга подачи воды подсоедините к

водопроводному крану.

^ Для предотвращения протечек к шлангу для подачи воды

прилагаются две резиновые прокладки.

>■

Проверьте плотность соединений шланга, открыв кран

подачи воды до предела.

>■

Убедитесь, что шланг не перекручен и не сдавлен.

Шланг подачи воды не подлежит удлинению. Если он слишком короткий, а Вы не хотите

перемещать водопроводный кран. Вам следует купить новый более длинный шланг,

специально предназначенный для этой цепи.

становка

■ Выравнивание

Для предотвращения вибрации и чрезмерного шума необходимо придать стиральной

машине строго горизонтальное положение.

Уровень

Убедитесь, что все четыре ножки твердо стоят на полу, а затем

проверьте горизонтальное положение стиральной машины с помощью

спиртового уровня. Выровняйте положение машины с помощью

регулируемых ножек.

В случае если машина установлена на возвышении, его следует
надежно закрепить для того, чтобы исключить вероятность ее падения.

>■

Тщательно выровняйте стиральную машину,

вкручивая или выкручивая регулируемые ножки.
Никогда не под-кладывайте картон, куски дерева
или тому подобные материалы для компенсации
неровностей пола.

^ Зафиксируйте отрегулированные ножки, закрутив

фиксирующую гайку про-тив часовой стрелки.

Убедитесь, что машина стоит устойчиво. При на-жатии на углы верхней

крышки стиральной машины изделие не должно наклоняться или
раскачиваться вверх вниз.

Если нажатием на углы верхней крышки машину можно наклонить,

отрегулируйте ножки снова.

При правильном размещении и выравнивании Ваша стиральная машина

будет работать долго, надежно и без сбоев!

становка

Данное изделие не предназначено для эксллуатации на море и в передвижных объектах, таких как:

передвижные дома, самолеты и т.д. Закройте запорный кран, если вы не собираетесь пользоваться
машиной некоторое время (например, во время праздников), особенно если рядом в полу нет открытото

стока (желоба) для воды.

При утилизации прибора обрежьте провода питания и уничтожьте штепсельную вилку. Сломайте замок

двери, чтобы дети не мотли случайно запереться внутри.

■ Подсоединение дренажного шланга

’ Плотно закрепите дренажный шланг

при помощи цепи.

‘ Надежное крепление дренажного шланга

позволит предотвратить повреждение пола
протекающей водой.

’ Не следует крепить дренажный шланг на высоте более 100 см от пола.

’ Если длина дренажного шланга больше необходимой, не заталкивайте лишнюю часть шланга

в стиральную машину. Это может привести к повышенному уровню шума.

Подсоединение дренажного шланга, Становка

□

ункции

Рекомендуемые режимы стирки в зависимости от типа ткани

Режим

Дополнительная

информация

Темпе

ратура

Опции

Максимальная загрузка

4кг

6кг

8 кг

ХЛОПОК

Всегда проверяйте, предназна

чено ли данное белье для стир

ки в стиральной машине (белый

хлопок, льняные полотенца и

простыни).

95°С

СУПЕР

ПОЛОСКАНИЕ

ИНТЕНСИВНАЯ

ПРЕДВ.

ПОЛОСК.+

БЕЗ СЛИВА

Номинал

Номинал Номинал

Цветные ткани (рубашки, ноч-
ные платья, пижамы) и слабо

загрязненный белый хлопок

(нижнее белье).

60°С

(30°С, 40°С)

хлопок БЫСТРО

Для слабозагрязненных тканей

из хлолка.

40°С

СИНТЕТИКА

Полиамид, акрил, полиэфир.

40°С

(30°С, 60°С)

Не более

1.5 кг

Не более

2.0 кг

Не более

3.0 кг

БЫСТРО 30

Тип ткани такой же, как при

режимах ХЛОПОК, СИНТЕТИКА
Время стирки 30 минут.

30°С

ИНТЕНСИВНАЯ

ПОЛОСК.+

БЕЗ СЛИВА

Не более

1.0 кг

Не более

1.5 кг

Не более

2.0 кг

РУЧНАЯ СТИРКА/

ШЕРСТЬ

Шерстяные изделия с марки
ровкой “Ручная стирка’ и
изделия из шерсти.

40°С

(Холодная,

30°С)

СУПЕР-

ПОЛОСКАНИЕ

ИНТЕНСИВНАЯ

ПОЛОСК.+

БЕЗ СЛИВА

Не более

1.0 кг

Не более

1.5 кг

Не более

2.0 кг

РУЧНАЯ СТИРКА

Изделия с маркировкой

“Ручная стирка».

Не более

1.0 кг

Не более

1.5 кг

Не более

2.0 кг

ШЕРСТЬ/ШЕЛК

Шерстяные изделия, шелк,
который можно стирать
в машине.

Не более

1.0 кг

Не более

1.5 кг

Не более

2.0 кг

ДЕЛИКАТНАЯ

Нежные и тонкие ткани, лепсо
поддающиеся повреждениям
(блузки, тюли).

Не более

1.0 кг

Не более

1.5 кг

Не более

2.0 кг

ПУХОВОЕ ОДЕЯЛО

Стеганные и легкие пуховые

одеяла, подушки, постельные

принадлежности, требующие

деликатной стирки.

30“С

(40°С)

1 большой предмет одежды

или любая другая объемная вещь.

ПОКРЫВАЛА

Только для покрывал.

60°С

(95°С)

СУПЕР

ПОЛОСКАНИЕ

ИНТЕНСИВНАЯ

БЕЗ СКЛАДОК

Номинал

Номинал Номинал

БИО УХОД

Для удаления белковых

загрязнений.

60°С

(95°С)

СУПЕР

ПОЛОСКАНИЕ

ИНТЕНСИВНАЯ

ПРЕДВ.

БЕЗ СКЛАДОК

Номинал

Номинал Номинал

ОДЕЖДА МАЛЫША

Детское бельё.

Не более

3.0 кг

Не более

4.0 кг

Не более

6.0 кг

БЕРЕЖНОЕ

КИПЯЧЕНИЕ

Для стирки белоснежных тканей.

95°С

Номинал

Номинал Номинал

ОБЪЕМНЫЕ ВЕЩИ

Объемные вещи, впитывающие
много воды (например,

джемпер).

30°С

(Холодная)

ИНТЕНСИВНАЯ Номинал

Номинал Номинал

Программа стирки шерстяных вещей одобрена торговой маркой У\/оо1тагк

с использованием средств для машинной стирки \/\/оо1тагк

соответствии

с условиями стирки указанными на этикетке изделия.

10у
