Газовая плита indesit с газовой духовкой инструкция по применению

Cucina
Installazione e uso

Cooker
Installation and use

Êóõ

o

íí

a

я

плита

Установка и пользование

Konyhabútor
Beépítés és használat

K3G21/R

K3G21S/R

3

15

26

37

Cucina con forno gas e grill gas
Istruzioni per l’installazione e l’uso

Cooker with gas oven and gas grill
Instructions for installation and use

Плита с газовой духовкой и газовым грилем

Инструкции по установке и эксплуатации
Gбz sütõvel és gáz grillel rendelkezõ tûzhely
Használati útmutató

26

Безопасность — хорошая привычка

1. Это оборудование разработано для использования внут-

ри помещений. Ни при каких обстоятельствах не исполь-

зуйте оборудование на улице.

2. Плита должна использоваться в домашних условиях для

приготовления и разогрева пищи в соответствии с дан-

ной инструкцией. Использование оборудования не по на-

значению, а также промышленное использование,

использование плиты в офисах, предприятиях сферы об-

служивания, здравоохранения, просвещения и т.п. не пре-

дусмотрено. Производитель не несет ответственности за

выход из строя оборудования при нарушении данного пун-

кта инструкции.

3. Данная инструкция относится к оборудованию класса 1

(свободная установка) и класса 2 подкласса 1 (установка

между двумя шкафами).

4. Снимите упаковку; элементы упаковки (пластиковые па-

кеты, пенопласт, металлические скрепки) могут быть по-

тенциально опасны для детей, поэтому выбросьте

упаковку сразу же или уберите в недоступное место.

5. Убедитесь, что Ваша плита не повреждена и полностью

укоплектована. Если у Вас есть сомнения, свяжитесь с

продавцом немедленно.

6. Запрещено использование удлинителей и переходников.

Длина кабеля не должна превышать 1,5 м. Производитель

не несет ответственности за возгорания, произошедшие

из-за использования тройников и удлинителей, а также со-

единительного кабеля, сечение которого не соответствует

потребляемой оборудованием мощности. При установке

необходимо проверить соответствие характеристик сети

и плиты. Необходимые сведения содержатся в специаль-

ной таблице на задней стороне плиты.

7. Розетка и вилка должны быть одного типа.
8. Плита должна устанавливаться только квалифицирован-

ным персоналом, в соответствии с рекомендациями Про-

изводителя и стандартами, действующими на территории

стран СНГ. Неправильная установка может принести вред

людям, животным или Вашей собственности. В случае

неправильной установки Производитель снимает с себя

всякую ответственность.

9. Электрическая безопасность гарантирована только при

наличии эффективного заземления, выполненного в со-

ответствии с правилами электрической безопасности. Это

требование обязательно должно соблюдаться. Если

возникли сомнения, свяжитесь со специалистом по уста-

новке, который проверит Вашу систему заземления.

Производитель не несет ответственности за ущерб,

вызванный отсутствием заземления или его неисправно-

стью.

10. Если плита подключается непосредственно к сети (без

вилки и розетки), необходимо установить многолинейный

выключатель с расстоянием между разведенными кон-

тактами не менее 3 мм, линия заземления при этом не

должна разрываться. Выключатель должен устанавли-

ваться в легкодоступном месте.

11. Всегда вынимайте вилку из розетки или отключайте элек-

тричество на Вашем щитке перед мойкой или другими

операциями по профилактике плиты.

12. Не тяните провод, чтобы вынуть вилку из розетки: это

очень опасно. Не пережимайте и не натягивайте сетевой

кабель. Для замены поврежденного кабеля вызывайте

специалиста из обслуживающей организации.

13. Следите за тем, чтобы вентиляционные отверстия и щели

в задней части плиты и под панелью управления не были

закрыты, в противном случае возникает опасность пре-

вышения рабочей температуры электрической изоляции

и короткого замыкания.

14. Ваша плита должна использоваться только для того, для

чего она разработана. Если Вы решили испытать плиту

другой работой, (например, отапливать помещения) де-

лайте это на свой страх и риск. Производитель не несет

ответственности за поломки, вызванные ненадлежащим

или неразумным использованием.

15. Не касайтесь плиты, если Ваши руки или ноги мокрые

или сырые, не пользуйтесь оборудованием босиком.

16. В соответствии с общими требованиями Государствен-

ной Противопожарной службы не оставляйте плиту без

присмотра.

17. Не разрешайте детям и лицам, не знакомым с настоя-

щей инструкцией, пользоваться плитой в ваше отсутствие.

18. Запрещается изменение конструкции плиты и вмешатель-

ство лиц, не уполномоченных Производителем на гаран-

тийный ремонт.

19. При использовании малых кухонных электроприборов

рядом с плитой следите, чтобы их питающие кабели не

касались горячих частей оборудования.

20. Отключайте плиту от сети, когда уезжаете надолго. Пере-

кройте подачу газа.

21. Не используйте легковоспламеняющиеся жидкости (ал-

коголь, бензин и т.п.) рядом с работающим оборудовани-

ем.

22. Не ставьте на плиту посуду с неровным или деформиро-

ванным дном. Старайтесь располагать посуду так, чтобы

ручки не перегревались и чтобы было невозможно

опрокинуть посуду, случайно задев за ручки.

23. Если плита не используется, проверьте, что рукоятки на

панели управления находятся в положении«

•

»/ «

о

».

24. Не подпускайте детей к плите, когда вы пользуетесь гри-

лем или духовкой. Части плиты после выключения дол-

гое время остаются горячими. Будьте осторожны, не

прикасайтесь к плите: дождитесь, когда она полностью

остынет.

25. Предупреждение:

— Никогда не помещайте горячую посуду и воспламеняю-

щиеся материалы в отделение для хранения и подогре-

ва.

— Никогда не оставляйте включенные газовые горелки пус-

тыми или с неиспользуемой посудой, так как посуда быст-

ро нагревается, что может повредить оборудование.

— В некоторых моделях поверхность плиты закрывается

стеклянной крышкой. Во избежание растрескивания стек-

ла не опускайте крышку на горячие конфорки.

26. Использование газовой плиты требует постоянного при-

тока воздуха. Устанавливая плиту, строго следуйте инст-

рукциям, изложенным в параграфе «Расположение»

настоящего Руководства.

27. При установке плиты на опоры, соблюдайте меры предо-

сторожности, чтобы избежать соскальзывания плиты с

опор.

28. При возникновении нестандартной ситуации отключите

плиту от сети, позвоните в сервисный центр, телефон ко-

торого указан в гарантийном документе (гарантийном та-

лоне, сервисной книжке, сервисном сертификате).

29. Если Вы решили, что плита больше не годится для эксп-

луатации, сделайте ее непригодной для использования:

отключите от сети, обрежьте питающий кабель, снимите

потенциально опасные части (это особенно важно для бе-

зопасности детей, которые могут играть с неиспользуе-

мыми или выброшенными приборами).

Внимание! Для обеспечения эффективной и безопасной

работы оборудования настоятельно рекомендуем:

•

не пользоваться услугами лиц, не уполномоченных Произ-

водителем;

•

при ремонте требовать использования оригинальных за-

пасных частей.

27

Этот раздел предназначен для квалифицированных техни-

ков и содержит инструкции по установке и обслуживанию

плиты в соответствии с действующими нормами безопасно-

сти.

Важно: перед любыми работами по наладке, обслужи-

ванию и т.п. отключите плиту от электрической сети.

Расположение

Важно: Плита должна устанавливаться и использоваться в

помещениях с постоянной вентиляцией, для этого необхо-

димо, чтобы соблюдались следующие требования:
а) Помещение должно иметь вентиляционную систему, до-

статочную для удаления продуктов сгорания. Это может

быть вытяжка или электрический вентилятор, который

автоматически включается при работе вытяжки.

Вытяжка при наличии дымохода

Прямая вытяжка

б) Для надлежащего сгорания в помещение должен по-

ступать свежий воздух. Приток воздуха должен

составлять не менее 2 м

3

/час на каждый киловатт мощ-

ности устанавливаемого оборудования. Воздух может

поступать прямо с улицы через трубу с сечением 100

см

2

, конструкция которой не допускает засорения. Для

оборудования, не имеющего устройства безопасности,

которое предотвращает подачу газа при случайном

затухании горения, сечение трубы должно быть не

менее 200 см

3

(рис. А). Кроме того, воздух может

поступать из смежной комнаты (кроме спален и

пожароопасных помещений), если она имеет подобную

же приточную трубу, и конструкция двери обеспечивает

свободный проход воздуха (рис. В).

Приточное

Смежное

Помещение, требующее

отверстие А

помещение вентиляции

Пример обеспечения

Обеспечение зазора между дверью

притока воздуха

и порогом для свободного прохода

приточного воздуха

Рис. А

Рис. В

в) При длительной работе плиты может потребоваться

дополнительная вентиляция, например, открытое окно

или наличие кондиционера.

г) Сжиженный газ тяжелее воздуха, и поэтому скаплива-

ется внизу. Помещения, в которых устанавливаются

баллоны со сжиженным газом, должны быть оснащены

наружной вентиляцией, чтобы через нее мог уходить газ

в случае утечки. Нельзя устанавливать и хранить бал-

лоны с газом в помещениях, расположенных ниже уров-

ня пола (в подвалах и полуподвалах). Рекомендуем дер-

жать в кухне только используемый баллон и устанавли-

вать его подальше от источников тепла (духовок,

каминов, печей и т.п.), способных нагреть баллон до

температуры выше 50°С.

Выравнивание плиты (только для некоторых

моделей)

Ваша плита снабжена регулируемыми ножками, которые

служат для ее выравнивания. При необходимости, ножки

вкручиваются в отверстия по углам основания плиты.

Установка опор (только для некоторых моделей)

Плита комплектуется надставными опорами, которые уста-

навливаются под основанием плиты.

Установка плиты

Плита имеет теплоизоляцию степени X, поэтому плита не

может быть установлена непосредственно рядом с мебе-

лью, которая выше нее. Плита может соприкасаться со сте-

ной помещения и кухонной мебелью, если они способны

выдержать температуру, на 50°С превышающую комнатную.

При установке плиты необходимо соблюдать следующие

меры предосторожности:

a) Плита может быть установлена в кухне, кухне-столовой

или гостинной, но не в ванной или душевой.

б) Кухонная мебель, превышающая по высоте плиту, долж-

на стоять от нее на расстоянии не менее 110 см. Не

допускается вешать занавески непосредственно за пли-

той и на расстоянии ближе чем 110 см от ее боковых

сторон.

в) Вытяжки устанавливаются согласно их инструкциям по

по эксплуатации.

г) Стенные шкафы можно навешивать на одной линии

с боковой плоскостью плиты, при этом расстояние от

нижней кромки шкафа до рабочей поверхности плиты

должно быть не менее 420 мм. Минимальное расстоя-

ние между плитой и кухонной мебелью, сделанной из

легковоспламеняющихся материалов, должно состав-

лять не менее 700 мм (рис).

д) Стена, соприкасающаяся с задней стороной плиты,

должна быть облицована огнеупорным материалом.

A

Установка

28

ПОДКЛЮчЕНИЕ ГАЗА

Подключение плиты к газу должно производиться квалифи-

цированным персоналом в соответствии с действующими

стандартами и после проверки соответствия типа подклю-

чаемого газа, тому, на который настроено оборудование. При

несоответствии типов газа, следуйте инструкциям парагра-

фа «Настройка плиты на различные типы газа».

Для некоторых моделей подвод газа может быть осуществ-

лен как с левой, так и с правой стороны. Чтобы изменить

место подключения газа, поменяйте местами штуцер и за-

глушку и замените уплотнительную прокладку (поставляет-

ся с оборудованием). Если плита подсоединяется к баллону

со сжиженным газом, отрегулирйте его давление в соответ-

ствии с действующими нормами техники безопасности, на

баллон с газом необходимо установить редуктор.
Важно: для безопасной и долгой работы оборудования, убе-

дитесь, что давление газа соответствует данным, указанным

в табл. 1 «Характеристики горелок и жиклеров».

Подключение шлангом

Подсоедините газовый шланг, характеристики которого от-

вечают национальным стандартам.

Внутренний диаметр штуцеров под шланги:

8 мм – для сжиженного газа;

13 мм – для метана.

При подключении шлангом соблюдайте следующие меры

предосторожности:

•

Шланг по всей длине не должен касаться частей плиты,

температура которых превышает 50°С.

•

Длина шланга не должна быть более 1500 мм.

•

Шланг не должен быть растянут и перекручен, иметь из-

гибов и уступов.

•

Шланг не должен ничем прижиматься и соприкасаться

с подвижными деталями и предметами, имеющими

острые края.

•

Шланг по всей длине должен быть доступен для осмот-

ра и контроля состояния.

Проверьте плотность посадки шланга с обеих сторон и за-

фиксируйте его зажимами. Если хотя бы одно из приведен-

ных выше требований не удается выполнить, используйте

гибкие металлизированные трубы.

Если плита устанавливается по правилам, относящимся к

бытовым приборам класса 2 подкласса 1, то согласно дей-

ствующим стандартам для подключение газа должны ис-

пользоваться только гибкие металлизированные трубы.
Внимание: между газовой трубой и плитой после установки

шланга не должно быть электрического соединения.

Подключение гибкой бесшовной стальной трубы

к резьбовому соединению

Удалите штуцер. Гибкая стальная труба присоединяется к

тому же выводу с наружной резьбой 1/2 дюйма. Используй-

те только трубы и прокладки, соответствующие нацио-

нальным стандартам. Полная длина трубы не должна

превышать 2000 мм. После подключения удостоверьтесь,

что гибкая стальная труба не касается движущихся пред-

метов и не пережата.

Контроль плотности подсоединения

Выполнив подключение газа проверьте наличие его утечек,

используя мыльный раствор. Никогда не используйте для

проверки пламя.

ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
Подсоединение кабеля к сети

Оснастите питающий кабель соответствующей вилкой (см.

табличку характеристик и местные стандарты) или непос-

редственно подключите оборудование к сети (без вилки и

розетки). В последнем случае должен быть установлен

многолинейный выключатель, соответствующий нагрузке

оборудования, с расстоянием между разведенными кон-

тактами не менее 3 мм, причем линия заземления не

должна разрываться. Питающий кабель следует распола-

гать так, чтобы по всей длине он никогда не нагревался до

температуры, превышающей на 50°С комнатную.

Перед подсоединением убедитесь в том, что:

•

предохранители (пробки) или автоматические выключа-

тели и проводка выдерживают ту нагрузку, которую они

уже несут и дополнительную — от вновь устанавливае-

мого оборудования (см. табличку характеристик);

•

заземление соответствует правилам и требованиям,

предъявляемыми к заземлению бытовой техники;

•

розетка или многолинейный выключатель находятся в

легкодоступном месте.

N.B. Никогда не используйте удлинители, переходники, двой-

ные и более розетки, которые могут стать причиной пере-

грева и возгорания.
Оборудование, подключенное с нарушением требований

безопасности бытовых приборов большой мощности,

изложенных в настоящей инструкции, является потенци-

ально опасным.

Производитель не несет ответственности за ущерб здо-

ровью и собственности, если он вызван несоблюдением

указанных норм установки.

Настройка плиты на различные типы газа

Для того чтобы подготовить плиту к работе с другим типом

газа, необходимо заменить жиклеры, отрегулировать пода-

чу воздуха и минимальное пламя.
Помните, во время выполнения этих операций плита

должна быть отключена от сети.
Важно: снимите имеющийся штуцер и установите тот, кото-

рый находится в пакете принадлежностей.
Обратите внимание: штуцер для сжиженного газа марки-

рован цифрой «8», штуцер для метана и городского газа

имеет маркировку «13». Обязательно установите уплотни-

тельную прокладку.
а) Замена жиклеров верхних горелок:

•

снимите решетки и выньте горелки из гнезд;

•

с помощью 7 мм торцевого ключа отвинтите жиклеры и

замените их жиклерами для нового типа газа

(см. табл. 1 «Характеристики горелок и жиклеров»);

•

соберите все детали в обратном порядке.

б) Регулировка минимального пламени верхних горелок:

•

поверните рукоятку к минимальному положению;

•

снимите рукоятку и вращайте ее регулировочный винт

(расположен сбоку или внутри стержня регулятора) в

разные стороны пока пламя не станет малым, но

устойчивым.

N.B. В случае с сжиженным газом регулировочный винт дол-

жен быть закручен полностью.

29

•

убедитесь, что при быстром повороте рукоятки от мак-

симального к минимальному положению пламя не гаснет.

в) Регулировка поступления воздуха в горелки:

•

регулировка не требуется.

Настройка газовой духовки на другой тип газа

а) Замена жиклера горелки духовки:

•

выньте отделение для хранения и подогрева;

•

выдвиньте и удалите защитную панель «А» (см. рис. C);

•

открутите винт «V» (ðèñ. D) и снимите горелку — для

облегчения этой процедуры снимите дверцу;

•

специальным торцевым ключом для жиклеров (рис. E)

или 7 мм торцевым ключом отвинтите жиклер горелки

духовки и замените его подходящим для нового типа газа

(см. таблицу 1).

Рис. C

Ðèñ. D

Ðèñ. E

б) Регулировка минимума для газовой горелки духовки c

термостатом (см. рис.):

•

зажгите горелку как описано в параграфе «Рукоятка уп-

равления газовой духовкой» инструкции;

•

поверните рукоятку и установите ее приблизительно на

10 мин в положение Mах, а затем — в положение Min;

•

снимите рукоятку;

•

винтом, расположенным с внешней стороны стержня

регулятора, отрегулируйте пламя до малого, но устой-

чивого положения.

N.B. В случае с сжиженным газом регулировочный винт дол-

жен быть закручен полностью.

•

удостоверьтесь, что при быстром повороте рукоятки

от Max ê Min и при резком открывании и закрывании

дверцы пламя не гаснет.

Настройка газового гриля на различные типы

газа

Замена жиклера горелки гриля:

•

отверните винт V (ðèñ. F) и снимите горелку гриля;

•

специальным торцевым ключом для жиклеров или 7 мм

торцевым ключом выверните жиклер (рис. G) и заме-

ните его подходящим к типу газа (см. табл. 1).

Рис. F

Ðèñ. G

Важно: если плита имеет устройство безопасности гриля,

при установке горелки гриля необходимо обеспечить рас-

стояние не менее 4 мм между термопарой устройства и

горелкой.

Старайтесь не повредить провода питания и

термопары.

Важно: по завершении всех операций старую наклейку за-

мените на новую — с указанием типа используемого газа

(наклейку можно приобрести в сервисном центре).
Примечание: если давление используемого газа отличает-

ся от рекомендуемого, на подводную трубу в соответствии

действующими местными стандартами необходимо устано-

вить подходящий редуктор.

A

V

I

V

4 mm

30

*

Сухой газ при 15°С и давлении 1013 мбар

**

Пропан

P.C.S. = 50.37 MДж/кг

***

Бутан

P.C.S. = 49.47 MДж/кг

Природный газ P.C.S. = 37.78 MДж/м

3

Характеристики горелок и жиклеров

S S

R

A

K3G21/R
K3G21S/R

Таблица 1

Сжиженный газ

Природный газ

Горелка

Диа-

метр

(mm)

Тепловая

мощность

кВт (p.c.s.*)

стие

1/100

Жиклер

1/100

Поток*

g/h

Жиклер

1/100

Поток*

l/h

Жиклер

1/100

Поток*

l/h

номин. уменьш.

(мм)

(мм)

***

**

(мм)

(мм)

Быстрая

(большая)(R)

100

3.00

0.7

41

86

218

214

116

286

143

286

Полубыстрая

(средняя)(S)

75

1.90

0.4

30

70

138

136

106

181

118

181

Дополни-тел-

ьная

(Маленькая)

(A)

55

1.00

0.4

30

50

73

71

79

95

80

95

Духовка

—

3.10

1.0

46

85

225

221

132

295

148

288

Гриль

—

2.50

—

—

80

182

179

122

227

139

227

Давление

Номинальное (мбар)

Минимальное (мбар)

Максимальное (мбар)

28-30

20

35

37

25

45

20

17

25

13

6,5

18

31

104

60

50

85/90

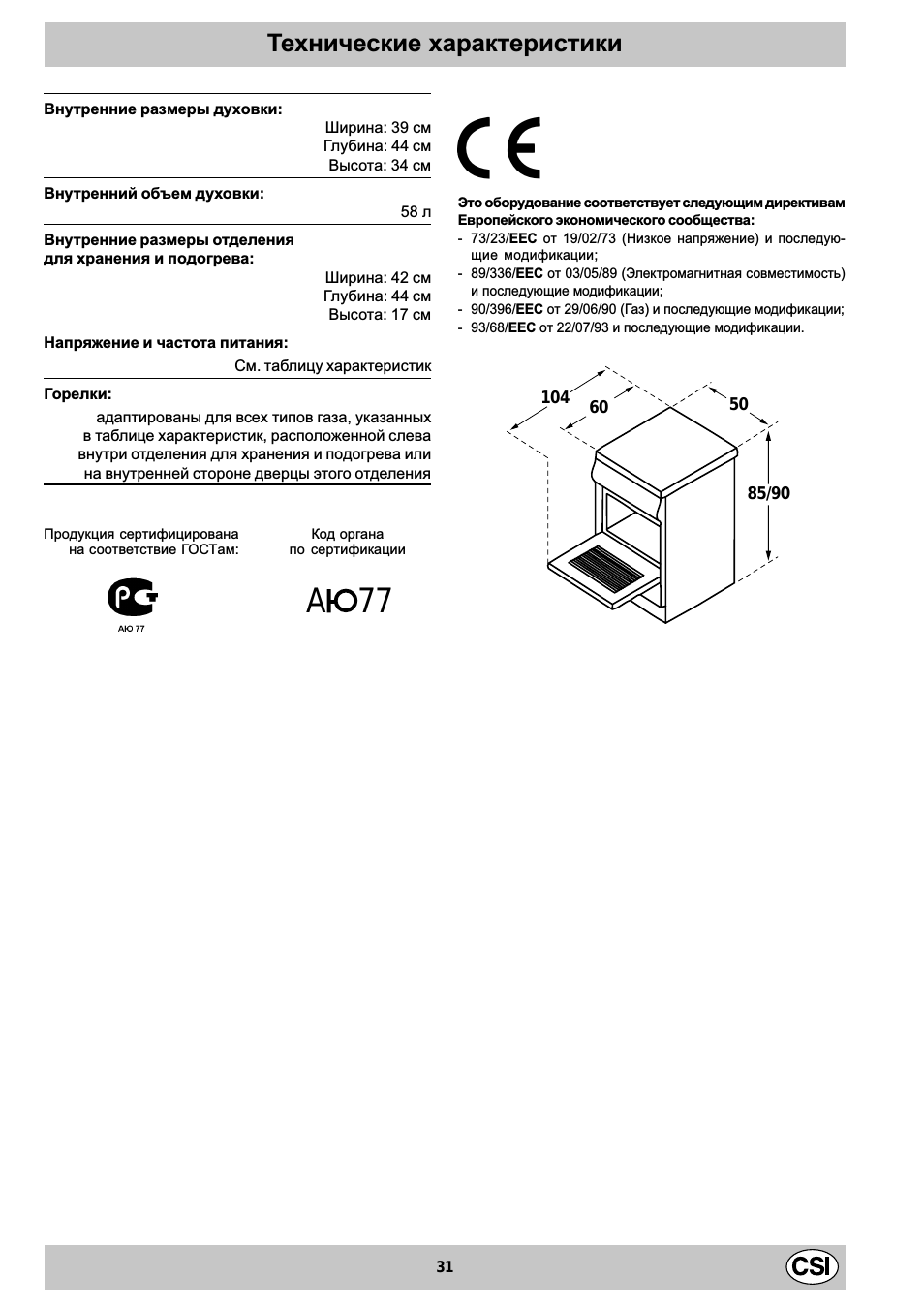

Внутренние размеры духовки:

Ширина: 39 cм

Глубина: 44 cм

Высота: 34 cм

Внутренний объем духовки:

58 л

Внутренние размеры отделения

для хранения и подогрева:

Ширина: 42 cм

Глубина: 44 cм

Высота: 17 cм

Напряжение и частота питания:

См. таблицу характеристик

Горелки:

адаптированы для всех типов газа, указанных

в таблице характеристик, расположенной слева

внутри отделения для хранения и подогрева или

на внутренней стороне дверцы этого отделения

Продукция сертифицирована

Код органа

на соответствие ГОСТам:

по сертификации

%

Это оборудование соответствует следующим директивам

Европейского экономического сообщества:
— 73/23/EEC от 19/02/73 (Низкое напряжение) и последую-

щие модификации;

— 89/336/EEC от 03/05/89 (Электромагнитная совместимость)

и последующие модификации;

— 90/396/EEC от 29/06/90 (Газ) и последующие модификации;
— 93/68/EEC от 22/07/93 и последующие модификации.

Технические характеристики

A

77

32

A Рабочая поверхность
B Газовые горелки
C Устройство безопасности верхних газовых горелок

(только для некоторых моделей)

D Верхняя решетка
E Панель управления
F Регулируемые ножки или надставные опоры
G Поддон для сбора жира или противень
H Устройство электронного зажигания

(только для некоторых моделей)

K Решетчатая полка духовки
L Кнопка электронного зажигания верхних газовых

горелок (только для некоторых моделей)

M Рукоятка управления духовкой и грилем
N Рукоятки управления верхними газовыми горелками
O Кнопка включения освещения духовки и вертела

(только для некоторых моделей)

P Рукоятка таймера (только для некоторых моделей)

Кухонная плита с газовой духовкой (описание)

F

A

E

K

G

D

B

H

C

Для выбора различных функций плиты служат рукоятки и

кнопки на панели управления.

РУКОŸТКИ УПРАВЛЕНИŸ

ВЕРХНИМИ ГАЗОВЫМИ ГОРЕЛКАМИ (N)

Положение каждой горелки, управляемой соответствующей

рукояткой, схематически помечено закрашенным кружком.

Чтобы зажечь горелку, поднесите к ней зажженную спичку

или зажигалку. Одновременно нажмите и поверните соот-

ветствующую рукоятку против часовой стрелки по направ-
лению к максимальному положению

—

. Сила пламени

каждой горелки регулируется в максимальном, минималь-

ном или промежуточных значениях. Соответствующие сим-

волы изображены около каждой рукоятки на панели
управления:

—

— максимальное пламя;

+

— минималь-

ное пламя, «

•

» — выключено. Чтобы установить рукоятку

в эти положения, поверните ее против часовой стрелки от
позиции

•

(выключено) и совместите риску на рукоятке с

нужным символом. Для выключения горелки поверните

рукоятку по часовой стрелке до упора (соответствует сим-
волу

•

).

Электронное зажигание верхних газовых горелок

Некоторые модели оснащены встроенным электронным за-

жиганием верхних газовых горелок (см. деталь Н). Устрой-

ство электронного зажигания срабатывает при нажатии на
кнопку L, обозначенную символом

. Чтобы зажечь горел-

ку просто нажмите на кнопку L и держите ее нажатой, од-

новременно нажимая и поворачивая рукоятку горелки

против часовой стрелки, пока огонь не загорится.

Инструкции по эксплуатации

M

P

N

O

L

33

Некоторые модели имеют кнопку электронного зажига-

ния, вмонтированную в рукоятку управления. В этом случае

есть электронное зажигание (H), но отсутствует кнопка L
(символ

изображен около каждой рукоятки). Чтобы

зажечь огонь, нажмите на нужную рукоятку и поворачи-
вайте ее нажатой против часовой стрелки к позиции

—

(максимальное пламя) пока огонь не загорится.
Внимание: если горелка случайно погаснет, выключите газ

рукояткой, и попробуйте зажечь его снова, но не ранее, чем

через 1 минуту.

Чтобы выключить горелку, поверните рукоятку по часовой

стрелке до упора, установив в позицию «

•

» — выключено.

Для немедленного зажигания сначала нажмите кнопку L, а

затем поверните рукоятку горелки.
Если горелка случайно погаснет, выключите газ ру-

кояткой, и подождите не менее 1 минуты перед по-

вторным включением.

Модели с устройством безопасности

Устройство безопасности С срабатывает, если пламя слу-

чайно погасло — прекращает подачу газа в горелку.

Важно: после включения горелки держите ее рукоятку на-

жатой 6 секунд, давая выход газу, пока не прогреется тер-

мопара.
Внимание: перед первым использованием духовки и гри-

ля прокалите пустую духовку в течение получаса с откры-

той дверцей, установив термостат в максимальное

положение. Убедитесь, что комната хорошо

проветривается. На некоторое время может появится

неприятный запах — это сгорают смазочные вещества,

используемые для консервации духовки и гриля во время

хранения оборудования.
Предупреждение: использование дна духовки допускает-

ся только при работе вертела (при наличии). Во всех других

случаях готовьте пищу только на решетке или противне,

вставляя их по направляющим. Ни в коем случае не распо-

лагайте посуду (блюда, алюминиевую фольгу и т.д.) на дне

духовки — это может повредить эмалевое покрытие.

Рукоятка управления газовой духовкой и грилем

(М)

Данная рукоятка используется для выбора различных фун-

кций духовки и для установки правильной температуры при-

готовления из значений (от Min äî Max), указанных вокруг

рукоятки.

Чтобы зажечь горелку духовки поднесите горящую спичку

или зажигалку к отверстию «F» (см. рис.) и поверните руко-

ятку управления духовкой М против часовой стрелке в по-

ложение Max.

Если модель оснащена устройством безопасности, ру-

коятку М следует держать нажатой не менее 6 секунд

(давая выход газу) для прогрева датчика устройства.
Желаемая температура приготовления выбирается из зна-

чений указанных на панели управления; полный диапазон

температур, поддерживаемых термостатом, показан ниже:

Духовка нагревается до заданной температуры, и термо-

стат, управляемый рукояткой, поддерживает температуру

постоянной.

Чтобы включить гриль, нажмите и поверните рукоятку М по
часовой стрелке в позицию

, затем поднесите горя-

щую спичку или зажигалку к горелке гриля.

Если модель плиты оснащена устройством безопасно-

сти, рукоятку духовки М следует держать нажатой не ме-

нее 6 секунд, чтобы устройство успело сработать.

Инфракрасное излучение нагревает поверхность мяса не-

посредственно (воздух нагревается слабо). На мясе обра-

зуется румяная корочка, которая сохраняет мясо сочным и

мягким. Гриль идеален для приготовления блюд, требую-

щих высокой температуры поверхности, таких как: бифш-

текс, филе, гамбургеры, ростбиф и т.д.

Под решетку гриля поместите поддон для сбора жира.
Важно: Если пламя горелок духовки или гриля неожидан-

но погаснет, поверните рукоятку управления духовкой М в

позицию «

•

» — выключено и не зажигайте духовку снова

по крайней мере 1 минуту.

Важно: при пользовании грилем оставьте дверцу духовки

приоткрытой и обязательно поместите между дверцей и па-

нелью управления отражатель D для защиты рукояток от

перегревания.

Внимание: дверца духовки в процессе приготовления силь-

но нагревается, не позволяйте детям прикасаться к ней.

Кнопка освещения духовки (О)

Кнопка, обозначенная символом

1

включает освещение

в духовке: вы можете следить за приготовлением пищи, не

открывая дверцу духовки.

Рукоятка таймера (Р) (только для некоторых

моделей)

Чтобы завести таймер, поверните рукоятку Р на один пол-
ный оборот против часовой стрелки

«

; затем вращением

рукоятки по часовой стрелке

#

установите желаемое

время приготовления — для этого совместите нужное коли-

чество минут на рукоятке с меткой на панели.

Вертел (только для некоторых моделей)

При использовании вертела, действуйте следующим обра-

зом:

a) поместите поддон для сбора жира на 1-й уровень;

б) вставьте рамку вертела на 4-й уровень и поместите на

нее вертел, вставив его в специальное отверстие в

задней стенке духовки;

в) включите вертел нажатием кнопки О.

F

Min

•

150

•

180

•

220

Max

140

145

160

200

250

D

Нажмите на кнопку для помощи

б) Для надлежащего сгорания в помещение должен поступать свежий воздух. Приток воздуха должен составлять не менее 2 м³/час на каждый киловатт мощности устанавливаемого оборудования. Воздух может поступать прямо с улицы через трубу с сечением 100 см², конструкция которой не допускает засорения. Для оборудования, не имеющего устройства безопасности, которое предотвращает подачу газа при случайном затухании горения, сечение трубы должно быть не менее 200 см³ (рис. А). Кроме того, воздух может поступать из смежной комнаты (кроме спален и пожароопасных помещений), если она имеет подобную же приточную трубу, и конструкция двери обеспечивает свободный проход воздуха (рис. В).

Установка опор (только для некоторых моделей) Плита комплектуется надставными опорами, которые устанавливаются под основанием плиты.

д) Стена, соприкасающаяся с задней стороной плиты, должна быть облицована огнеупорным материалом.

ПОДКЛЮЧЕНИЕ ГАЗА

Подключение плиты к газу должно производиться квалифицированным персоналом в соответствии с действующими стандартами и после проверки соответствия типа подключаемого газа, тому, на который настроено оборудование. При несоответствии типов газа, следуйте инструкциям параграфа «Настройка плиты на различные типы газа».

Для некоторых моделей подвод газа может быть осуществлен как с левой, так и с правой стороны. Чтобы изменить место подключения газа, поменяйте местами штуцер и заглушку и замените уплотнительную прокладку (поставляется с оборудованием). Если плита подсоединяется к баллону со сжиженным газом, отрегулируйте его давление в соответствии с действующими нормами техники безопасности, на баллон с газом необходимо установить редуктор.

Важно: для безопасной и долгой работы оборудования, убедитесь, что давление газа соответствует данным, указанным в табл. 1 «Характеристики горелок и жиклеров».

Подключение шлангом

Подсоедините газовый шланг, характеристики которого отвечают национальным стандартам.

Внутренний диаметр штуцеров под шланги:

8 мм — для сжиженного газа;

13 мм — для метана.

При подключении шлангом соблюдайте следующие меры предосторожности:

• Шланг по всей длине не должен касаться частей плиты, температура которых превышает 50°С.
• Длина шланга не должна быть более 1500 мм.
• Шланг не должен быть растянут и перекручен, иметь изгибов и уступов.
• Шланг не должен ничем прижиматься и соприкасаться с подвижными деталями и предметами, имеющими острые края.
• Шланг по всей длине должен быть доступен для осмотра и контроля состояния.

Проверьте плотность посадки шланга с обеих сторон и зафиксируйте его зажимами. Если хотя бы одно из приведенных выше требований не удается выполнить, используйте гибкие металлизированные трубы.

Если плита устанавливается по правилам, относящимся к бытовым приборам класса 2 подкласса 1, то согласно действующим стандартам для подключение газа должны использоваться только гибкие металлизированные трубы. Внимание: между газовой трубой и плитой после установки шланга не должно быть электрического соединения.

N.B. В случае с сжиженным газом регулировочный винт должен быть закручен полностью.

• убедитесь, что при быстром повороте рукоятки от максимального к минимальному положению пламя не гаснет.

в) Регулировка поступления воздуха в горелки:

• регулировка не требуется.

Важно: по завершении всех операций старую наклейку замените на новую — с указанием типа используемого газа (наклейку можно приобрести в сервисном центре). Примечание: если давление используемого газа отличается от рекомендуемого, на подводную трубу в соответствии действующими местными стандартами необходимо установить подходящий редуктор.

Характеристики горелок и жиклеров

Напряжение и частота питания:

См. таблицу характеристик

Газовые горелки:

адаптированы для всех типов газа, указанных в таблице характеристик, расположенной слева внутри отделения для хранения и подогрева или на внутренней стороне дверцы этого отделения.

A Рабочая поверхность

C Газовые горелки

E Верхняя решетка

F Панель управления

G Регулируемые ножки или надставные опоры

H Поддон для сбора жира или противень

K Устройство безопасности верхних газовых горелок (только для некоторых моделей)

J Устройство электронного зажигания (только для некоторых моделей)

I Решетчатая полка духовки

L Рукоятка выбора функций духовки

M Рукоятка термостата

N Рукоятки управления верхними газовыми горелками

O Индикатор термостата духовки

P Рукоятки управления электрическими конфорками

Q Зеленый индикатор электрических конфорок

S Рукоятка таймера

T Кнопка электронного зажигания верхних газовых горелок (только для некоторых моделей)

В процессе эксплуатации может произойти заклинивание крана или возникнуть трудности при поворачивании его; при этом потребуется заменить кран.

Примечание: Операция по замене должна выполняться техником, уполномоченным изготовителем

Удаление крышки

Для облегчения чистки крышку плиты можно снять. Для этого откройте крышку полностью и потяните ее наверх (см. рис.)

Замена лампы в духовке

(данная процедура не является гарантийным ремонтом)

• Отключите духовку от сети, выключив многополярный выключатель или (при наличии) выньте вилку из розетки.

• Снимите стеклянную крышку с держателя лампы.

• Выверните лампу (см. рис.) и замените ее лампой, выдерживающей нагрев до 300°С со следующими характеристиками:

— напряжение 230 В,

— мощность 25 Вт,

— тип Е14.

• Поместите стеклянную крышку держателя на место и подключите духовку к сети.

Главная

Сервис

Инструкции и схемы встраивания

Картинка с сайта: manualmachine.com

Руководство по эксплуатации

КОМБИНИРОВАННАЯ (ГАЗОВАЯ) ПЛИТА

RS

Русский, 1

K1G217S(W)/RU
K1G217S(X)/RU
KN1G217(W)/RU
KN1G217(X)/RU
KN1G217S(W)/RU
KN1G217S(X)/RU

Содержание

Информация для потребителя, 2

Установка, 3-7

Размещение и выравнивание
Подключение к электросети
Подключение к газу
Настройка на различные типы газа
Технические характеристики
Характеристики горелок и жиклеров

Описание оборудования, 8

Внешний вид
Панель управления

Включение и использование, 9-11

Использование рабочей поверхности
Использование духовки
Вспомогательная таблица по приготовлению
в духовке

Предупреждения и рекомендации, 12

Основные правила безопасности
Утилизация
Экономия электроэнергии и охрана окружающей
среды

Обслуживание и уход, 13

Отключение оборудования
Чистка оборудования
Уход за вентилями рукояток
Замена лампы освещения
Помощь

Картинка с сайта: manualmachine.com

Информация для потребителя

RS

Изделие: Комбинированная (газовая) плита
Торговая марка:
Торговый знак изготовителя:

Модели:

Изготовитель: Indesit Company
Страна-изготовитель: Польша
Номинальное значение напряжения электропитания

или диапазон напряжения
Условное обозначение рода электрического тока

или номинальная частота переменного тока

Класс защиты от поражения электрическим током Класс защиты I

Объем духового шкафа 50 л
Макс. поглощаемая мощность (газовая духовка) 3100 Вт
В случае необходимости получения информации

по сертификатам соответствия
сертификатов соответствия на данную технику, Вы
можете отправить запрос по электронному адресу

cert.rus@indesit.com.

Дату производства данной техники можно
получить из серийного номера, расположенного
под штрих-кодом

(S/N XXXXXXXXX * XXXXXXXXXXX),

следующим образом:

Производитель оставляет за собой право без предупреждения вносить
лектацию, не ухудшающие эффективность работы оборудования. Некоторые параметры, приведенные
в этой инструкции, являются приблизительными. Производитель не несет ответственности за незначитель­ные отклонения от указанных величин. Изготовитель не несет ответственности за возможные неточности
в этой брошюре из-за печати или копирования ошибок.

или получения копий

K1G217S(W)/RU, K1G217S(X)/RU, KN1G217(W)/RU,
KN1G217(X)/RU, KN1G217S(W)/RU, KN1G217S(X)/RU

220–240 В ~

50/60 Гц

— 1-я цифра в S/N соответствует последней цифре
года;

— 2-я и 3-я цифры в S/N — порядковому номеру
месяца года,

— 4-я и 5-я цифры в S/N — числу определенного

месяца и года.

изменения в конструкцию и комп-

Производитель: Indesit Company S.p.A.

Виале А. Мерлони 47, 60044, Фабриано (АН), Италия

Импортер: ООО «Индезит РУС»
С вопросами (в России) обращаться по адресу: Россия, 127018, Москва, ул. Двинцев, дом 12, корп. 1

2

Картинка с сайта: manualmachine.com

Установка

! Перед установкой и подключением вашего нового
оборудования внимательно прочитайте данное ру­ководство: в нем содержатся важные сведения по
установке, безопасной эксплуатации и обслуживанию
оборудования.

! Сохраните руководство как источник справочной
информации по оборудованию и для передачи воз­можным новым владельцам.

! Установка оборудования должна производиться
квалифицированным персоналом в соответствии
с приводимыми

инструкциями.

! Перед регулировкой или обслуживанием оборудо­вания его следует отключить от электросети.

Вентиляция помещения

В соответствии с действующими стандартами по
установке газового оборудования плита может быть
установлена только в помещениях с постоянной вен­тиляцией. Помещение должно иметь вентиляционную
систему, обеспечивающую удаление продуктов сго­рания (приток воздуха должен составлять не менее

м3/ч на каждый киловатт мощ ности устанавлива-

2

емого оборудования). Труба, идущая к входному
вентиляционному отверстию, защищенному решет­кой, должна иметь внутреннее поперечное сечение
100 см2 и проложена так, чтобы исключить засорение
в любой ее части (рис. A).
Если рабочая поверхность плиты не оснащена ус­тройством безопасности, входное вентиляционное
отверстие должно быть увеличено на 100% (с мини­мальным поперечным сечением трубы 200 см2).
Когда поток воздуха поступает из смежных помещений
(при условии, что они не являются коммунальными
частями здания, пожароопасными помещениями или
спальнями), их входные вентиляционные отверстия
также должны быть оснащены наружной воздухоот­водной трубой, как описано выше (рис. B).

AB

Помещение,
требую щее
вентиляции

Пример обеспечения

притока воздуха

Смежное
помещение

Увеличение зазора

между дверью и полом

для свободного прохода

приточного воздуха

! После продолжительного использования оборудова­ния желательно открыть окно или увеличить скорость
работающего вентилятора.

Отвод отработанного воздуха

Эффективное удаление продуктов сгорания будет
обеспечено при использовании вытяжки, подключен-

к наружному дымоотводу, или электрического

ной
вентилятора, автоматически включающегося каждый
раз, когда оборудование работает (cм. рис.).

Прямая вытяжка наружу

!

Сжиженный газ тяжелее воздуха, и поэтому скапли-

Вытяжка при наличии

дымохода (только

для кухонного оборудования)

вается внизу. Помещения, в которых устанавливаются
баллоны со сжиженным газом, должны быть осна­щены наружной вентиляцией, чтобы через нее мог
уходить газ в случае утечки. Нельзя устанавливать и
хранить баллоны с газом в помещениях, расположен­ных ниже уровня пола (в подвалах и полуподвалах).
Рекомендуем держать в кухне только используемый
баллон и устанавливать его подальше от источников
тепла (духовок, каминов, печей и т.п.), способных
нагреть баллон до температуры выше 50°С.

Размещение и выравнивание

!

Плита может быть установлена рядом с любой

кухонной мебелью, не превышающей оборудование
по высоте.

!

Стена, соприкасающаяся с задней частью оборудо-

вания, должна быть сделана из невоспламеняющих­ся, термостойких материалов (выдерживать нагрев
до 90 °C).

Для правильной установки:

Разместите оборудование в кухне, столовой, но не

•

в ванной комнате.
Если рабочая поверхность плиты выше рядом

•

стоящей кухонной мебели, последняя должна нахо­диться на расстоянии
не менее 200 мм от
оборудования.

Минимальное расстоя-

•

ние между рабочей
поверх ностью плиты
и навесными шкафа­ми (полками) должно
составлять 420 мм.
Это расстояние сле-

RS

3

Картинка с сайта: manualmachine.com

RS

дует увеличить до 700 мм, если навесные шкафы
сделаны из горючих ма те риалов (см. рис.).

•

Шторы / жалюзи не должны находиться позади
плиты или на расстоянии менее 200 мм от ее бо­ковых сторон.

•

Вытяжки устанавливаются согласно их инструкци­ям по установке.

Выравнивание

Плита снабжена регулируемыми
ножками, которые служат для
ее выравнивания. При необхо­димости, ножки вкручи ваются
в отверстия по углам основания
плиты (см. рис.).

Плита комплектуется надстав­ными опорами*, которые уста­навливаются в отверстия под
основанием плиты.

Подключение к электросети

Оснастите питающий кабель стандартной вилкой,
соответствующей нагрузке, указанной в табличке
технических данных оборудования.
Оборудование может напрямую подсоединяться
к сети с использованием многолинейного автомати­ческого выключателя (соответствующего техническим
нормам и нагрузке оборудования), расстоя ние между
разведенными контактами которого не менее 3 мм,
линия заземления не должна прерываться выключа­телем. Питающий кабель следует расположить
чтобы по всей длине он никогда не нагревался до
температуры, превышающей на 50 °С температуру
в помещении.

Перед подсоединением проверьте, что:

• Оборудование заземлено и вилка соответствует
стандартам.

• Розетка может выдержать максимальную нагрузку
от устанавливаемого оборудования (см. табличку
технических данных оборудования).

• Электрическое напряжение соответствует диапа­зону значений, указанных в
данных оборудования.

• Розетка подходит к вилке оборудования, в против­ном случае — обратитесь к квалифицированному
специалисту для замены розетки. Не используйте
удлинители и многогнездовые розетки.

табличке технических

так,

! После установки оборудования должен быть обес­печен свободный доступ к питающему кабелю и ро­зетке.

! Кабель не должен быть перекручен или пережат.
! Кабель следует регулярно проверять, его замена

должна производиться только специалистами сер­висного центра.

Производитель не несет ответственности
в случае несоблюдения указанных мер безопас­ности.

Подключение к газу

Подключение данного оборудования к газовой сети
может быть выполнено при помощи гибкого резино­вого или стального шланга, согласно действующим
нормам подключения и после проверки соответствия
типа подключаемого газа тому, на который настро­ено оборудование (см. маркировку на корпусе обо­рудования): в ином случае следуйте инструкциям

§ «Настройка на различные типы газа». Если плита
подсоединяется к баллону со сжиженным газом, на
баллон с газом необходимо установить регулятор
давления (редуктор), отвечающий действующим стан­дартом подключения газового оборудования.
Чтобы облегчить подключение, подвод газа может
быть осуществлен с обеих сторон оборудования*:
поменяйте положение держателя шланга и за глушки
и замените уплотнительную прокладку (поставляется
с оборудованием).

Убедитесь, что давление газа соответствует значе-

!

ниям, указанным в таблице «Характеристики горелок
и жиклеров». Это обеспечит безопасную работу и дол­гий срок службы оборудования при эффективном
энергопотреблении.

Подключение гибким резиновым шлангом

Подсоедините газовый шланг, характеристики кото­рого отвечают действующим стандартам. Внутренний
диаметр шланга должен составлять: 8 мм — для
сжиженного газа; 13 мм— для

После подключения удостоверьтесь, что шланг:

•

по всей длине не касается частей плиты, которые
могут нагреваться до температуры выше 50 °С;

•

не натянут, не перекручен, не образует петель
и изгибов, не пережат;

не касается подвижных объектов и предметов

•

с острыми углами;
по всей длине доступен для осмотра и контроля

•

его состояния;
длиной менее 1500 мм;

•

прочно зафиксирован на месте с обоих концов за-

•

жимами, соответствующими нормам подключения
газового оборудования.

метана

* Только для некоторых модификаций моделей.

4

Картинка с сайта: manualmachine.com

! Если хотя бы одно из приведенных выше требований

не удается выполнить, или, если плита должна уста­навливаться по правилам, относящимся к бытовым
приборам класса 2 подкласса 1 (установка между дву­мя шкафами), то согласно действующим стандартам
для подключения газа должны использоваться только
гибкие металлизированные трубы.

Подсоединение гибкой бесшовной
стальной трубы к резьбовому

Труба и прокладки должны отвечать действующим
стандартам.
Удалите держатель шланга с оборудования. Гибкая
стальная труба присоединяется к тому же выводу
с наружной резьбой 1/2 дюйма.

! Максимальная длина трубы не должна быть более
2 м. После подключения проверьте, что труба не при-
жата и не соприкасается с подвижными деталями.

соединению

! Для конфорок рабочей поверхности не требуется

регулировка поступления воздуха.

Настройка газовой духовки на другой тип газа

Замена жиклера горелки духовки:

1) выньте отделение (ящик) для

хранения посуды и подогрева
блюд;

2) вы двиньте и удалите защит­ную панель «А» (см. рис.);

3) отверните винт «V» и сни­мите горелку (см. рис.) — для
облегчения
предварительно снимите двер­цу духовки;

этой процедуры

RS

Контроль плотности

Выполнив подключение к газу, проверьте наличие
его утечек, используя мыльный раствор. Никогда не
используйте для проверки пламя.

подсоединения

Настройка на различные типы газа

Возможно настроить оборудование на другой тип газа,
отличный от завод ской настройки (см. маркировку на
корпусе оборудования).

Настройка рабочей поверхности

Замена жиклеров горелок рабочей поверхности:

1) снимите поддерживающие

решетки для посуды и вынь­те горелки из гнезд;

2) выверните жиклеры 7 мм

торцевым ключом (см. рис.)
и замените их подходящими
для нового типа газа (см.

табл. «Характеристики
горелок и жиклеров»);

3) соберите все компоненты, выполняя действия

в обратном порядке.

Регулировка минимального пламени
конфорок на рабочей поверхности

1. Поверните рукоятку к минимальному положению

пламени.

2. Снимите рукоятку и вращайте ее регулировочный

винт (расположен сбоку или внутри стержня регуля­тора), пока пламя не станет малым, но устойчивым.

! При использовании сжиженного газа регулировоч­ный винт должен быть закручен по часовой стрелке
полностью.

3. При горящем пламени несколько

верните рукоятку из минимального в максималь­ное положение и наоборот, проверяя, что пламя
не гаснет.

раз быстро по—

4) специальным торцевым
ключом для жиклеров или
7 мм торцевым ключом (см.

рис.) отвинтите жиклер горелки
духовки и замените его подхо­дящим для нового типа газа (см.
табл. Характеристики горелок

и жиклеров).

Регулировка минимума для горелки духовки

1. Зажгите горелку (см. Включение и использова-

).

ние

2. Поверните рукоятку и установите ее приблизитель­но на 10 минут в максимальное (MAX), а затем —
в минимальное (MIN) положение.

3. Снимите рукоятку.

4. Винтом, расположенным с внешней стороны стерж —

ня регулятора, от регулируйте пламя до малого, но
устойчивого положения.

! В случае использования природного газа регулиро­вочный винт следует затянуть до упора.

5. Удостоверьтесь, что при быстром повороте руко­ятки от положения «MAX» к «MIN» и при открывании
и за крывании дверцы пламя не гаснет.

5
