Раздел: Кухонная техника
Тип: Кухонная плита
Характеристики, спецификации
Управление:
механическое, переключатели: поворотные, электроподжиг механический
Размеры (ШхГхВ):
50x57x85 см
Газовый контроль в духовке:
есть
Рабочая поверхность:
эмаль
Количество конфорок:
газовых: 4, быстрого разогрева: 1
Газовый контроль конфорок:
нет
Система автоматического отключения:
нет
Блокировка панели управления:
нет
Инструкция к Кухонной плите Gefest 3200-06
Обл 1200-20.indd
№ заказа
15
1
1200.00.0.000 РЭ
22) БГ.К 418
Наши плиты постоянно совершенствуются, улучшаются их характеристики, обновляется
27,02,2013
дизайн, поэтому рисунки и обозначения в руководстве могут несколько отличаться от Вашей модели.
20) БГ.К 319
14.06,2012
3
3
2
1200.00.0.000 РЭ
–
–
–
ЗНАЙТЕ:
ПОМНИТЕ:
3
1200.00.0.000 РЭ
Размеры плиты, см, (рис.1)
Полезный объем
Модель плиты
Ш х Г х В
духовки, л
Все исполнения плит модельных
50 х 57 х 85 42
рядов 3200, 3300, 3500
Все исполнения плит модельных
60 х 60 х 85 63
рядов 1200, 1300, 1500
Модель плиты Содержание серебра, г
1200-С 0,110
1200-С4; 3200, -01, -02, -03, -04 0,158
1200-С5, -С6; 3200-05, -06 0,068
1200-С7 0,064
3200-07 0,055
1200-С7К8, 3200-08 0,045
1200-С К33, К43, К63 0,226
1500 К33 0,303
3200 К33, К43, К63 0,274
3200-06 К33 0,184
1300, 1500, 3500; 3300 0,103
3200-07 К33 0,171
3200-08 К33 0,161
3300 К43 0,219
4
1200.00.0.000 РЭ
-300
Сжиженный газ Р
Природный газ (G20)
Н
=30 мбар
(3000 Па)
Р
Н
=13 мбар
Р
Н
=20 мбар
Горелка
СПБТ*
(1300 Па)
(2000 Па)
НОМ,
МИН,
НОМ,
МИН,
N
кВт
N
кВт
Сопло
ВМР
Сопло
ВМР
N
кВт
N
кВт
Сопло
ВМР
Gefest 3,05
144
126
2,9
Sabaf
65
115
56
92
44
Горелка быстрого действия
0,75
145
0,75
3,0
(40)
(40)
3,0Somipress 123
(40)
Gefest 5 149 131 96
Gefest 2,0
115
104
1,9
75
Горелка полубыстрого
Sabaf
49
097 1,75 70
44
33
1,75 110
0,5
0,5
действия
Somipress 092 1,65 070
(29)
(29)
(29)
Gefest 5 1,8 115 104 1,8 75
41
40
26
Gefest 0,7 0,3 69
61
0,7 0,3 46
(22)
(22)
(22)
Sabaf
84
072
Вспомогательная горелка
53
Somipress 085 72
49
44
33
1,0 0,5
1,0 0,5
(29)
(29)
(29)
Gefest 5 87 77 55
НЗГА 1445
85
75
45
Sabaf (45) (45) (45)
ТУП.
3,55 1 158
137
3,4 1 100
Copreci (41) (41) (41)
НЗГА 37 (43) (43) (43)
Основная
горелка
Плита
Gefest
(40)
(40)
(40)
духовки
шириной
2,7
137
121
2,6
87
50 см.
Copreci (44) (44) (44)
кран
1,1
1,1
Плита
Gefest
(40)
(40)
(40)
шириной
3,05 144
126
2,9 92
60 см.
Copreci (44) (44) (44)
Горелка гриль
2,0 – 121 – 106 – 1,9 – 75 –
Максимальный расход газа на плите.
— ТУП (горелки стола Gefest / Sabaf / Somi—
1076/1052/1052/1062 (л/ч) 773/780/765/787 (г/ч)
press / Gefest 5)
— кран
Плита шириной 50 см 995 (л/ч) 715 (г/ч)
(горелки стола
Gefest)
Плита шириной 60 см 1028 (л/ч) 737 (г/ч)
3
0
S
100.
5
1200.00.0.000 РЭ
Комплектующие Кол. Модель плиты
Плита 1 шт.
Комплект горелок стола
(смеситель и крышка по 4 шт.)
Противень 1 шт.
Жаровня 1 шт.
Решетка духовки 1 шт.
Фильтр 1 шт.
Все модели плит
Руководство по
1 шт.
эксплуатации
Гарантийная карта 1 шт.
Адреса уполномоченных
организаций по
обслуживанию техники
1 шт.
(товарный знак «GEFEST»)
Упаковка 1 шт.
Комплект сменных
1 шт. Все исполнения плит модельных рядов 1500, 3500
сопел
3200-К60; 3200-К62; 3200-К63;
*Накладка (для посуды
1 шт.
Все исполнения плит модельных рядов 1500, 3300,
малого диаметра)
3500
1 шт. Все исполнения плит модельного ряда 3200
Решетка стола
3200-К60; 3200-К62; 3200-К63;
2 шт.
Все исполнения плит модельных рядов 1200,1300,
1500, 3300, 3500
1200-С, 1200-С1, 1300, 3300, 1500, 3200, 3200-01,
Вертел (комплект)
3500
1300, 1200-С, 1200-С1, 1200-С4, 1200-С5, 1200-С6,
Ножки 4 шт.
1500, 3200, 3200-01, 3200-02, 3200-03, 3200-05,
3200-06, 3300, 3500
Щиток с крепежом (комплект) 3200-08
*Комплектуется в зависимости от применяемой решетки стола
6
1200.00.0.000 РЭ
В руководстве дается описание всех моделей, поэтому в нем могут упоминаться
функции
(см. таблицу 8), которых нет в Вашей плите.
7
1200.00.0.000 РЭ
8
1200.00.0.000 РЭ
°
±15 °
9
1200.00.0.000 РЭ
10
1200.00.0.000 РЭ
.
11
1200.00.0.000 РЭ
12
1200.00.0.000 РЭ
13
1200.00.0.000 РЭ
.
.
14
1200.00.0.000 РЭ
15
1200.00.0.000 РЭ
16
1200.00.0.000 РЭ
17
1200.00.0.000 РЭ
18
Оглавление
Аннотации для Кухонной плиты Gefest 3200-06 в формате PDF
Топ 10 инструкций
Другие инструкции
9
3200.00.0.000 РЭ

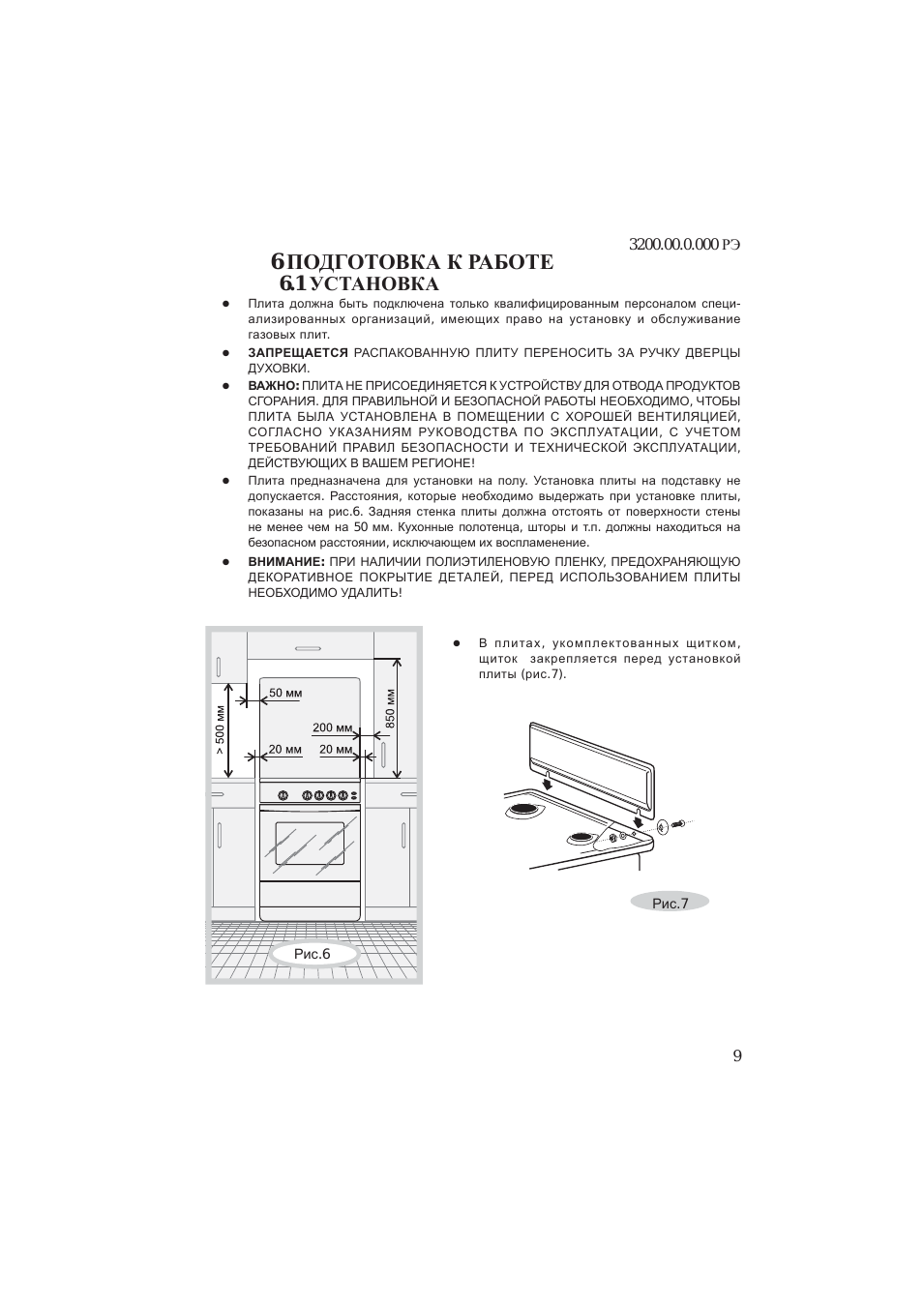

6 ПОДГОТОВКА К РАБОТЕ
6.1 УСТАНОВКА
Плита должна быть подключена только квалифицированным персоналом специ-
ализированных организаций, имеющих право на установку и обслуживание
газовых плит.
ЗАПРЕЩАЕТСЯ РАСПАКОВАННУЮ ПЛИТУ ПЕРЕНОСИТЬ ЗА РУЧКУ ДВЕРЦЫ
ДУХОВКИ.
ВАЖНО: ПЛИТА НЕ ПРИСОЕДИНЯЕТСЯ К УСТРОЙСТВУ ДЛЯ ОТВОДА ПРОДУКТОВ
СГОРАНИЯ. ДЛЯ ПРАВИЛЬНОЙ И БЕЗОПАСНОЙ РАБОТЫ НЕОБХОДИМО, ЧТОБЫ
ПЛИТА БЫЛА УСТАНОВЛЕНА В ПОМЕЩЕНИИ С ХОРОШЕЙ ВЕНТИЛЯЦИЕЙ,
СОГЛАСНО УКАЗАНИЯМ РУКОВОДСТВА ПО ЭКСПЛУАТАЦИИ, С УЧЕТОМ
ТРЕБОВАНИЙ ПРАВИЛ БЕЗОПАСНОСТИ И ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ,
ДЕЙСТВУЮЩИХ В ВАШЕМ РЕГИОНЕ!
Плита предназначена для установки на полу. Установка плиты на подставку не
допускается. Расстояния, которые необходимо выдержать при установке плиты,
показаны на рис.6. Задняя стенка плиты должна отстоять от поверхности стены
не менее чем на 50 мм. Кухонные полотенца, шторы и т.п. должны находиться на
безопасном расстоянии, исключающем их воспламенение.
ВНИМАНИЕ: ПРИ НАЛИЧИИ ПОЛИЭТИЛЕНОВУЮ ПЛЕНКУ, ПРЕДОХРАНЯЮЩУЮ
ДЕКОРАТИВНОЕ ПОКРЫТИЕ ДЕТАЛЕЙ, ПЕРЕД ИСПОЛЬЗОВАНИЕМ ПЛИТЫ
НЕОБХОДИМО УДАЛИТЬ!
Рис.6
Рис.7
В плитах, укомплектованных щитком,
щиток закрепляется перед установкой
плиты (рис.7).
10
Выравнивание
Плита должна быть выставлена горизонтально.
Горизонтальность можно проверить уровнем или с помощью сковороды, жир на которой
должен растекаться равномерно, не скапливаясь у края.
При наличии ножек точную регулировку производите широкой отверткой, вращая
ножки внутри хозшкафчика. Для удобства вращения чуть приподнимите край плиты
со стороны регулировки.
6.2 ПОДКЛЮЧЕНИЕ
Перед подключением проверить, соответствуют ли местные условия подключения
(
вид и давление газа) настройке плиты.
Параметры настройки плиты указаны в руководстве и на табличке плиты.
Если давление природного газа превышает максимально допустимое значение,
в подводящей сети необходимо установить редуктор, понижающий давление до
положенной величины.
Жесткое подсоединение
Подсоединение плиты к газовому стояку или баллону следует проводить в соответствии
с местными стандартами и как показано на рисунке 8.
Рис.8
Рис.9
3200.00.0.000 РЭ

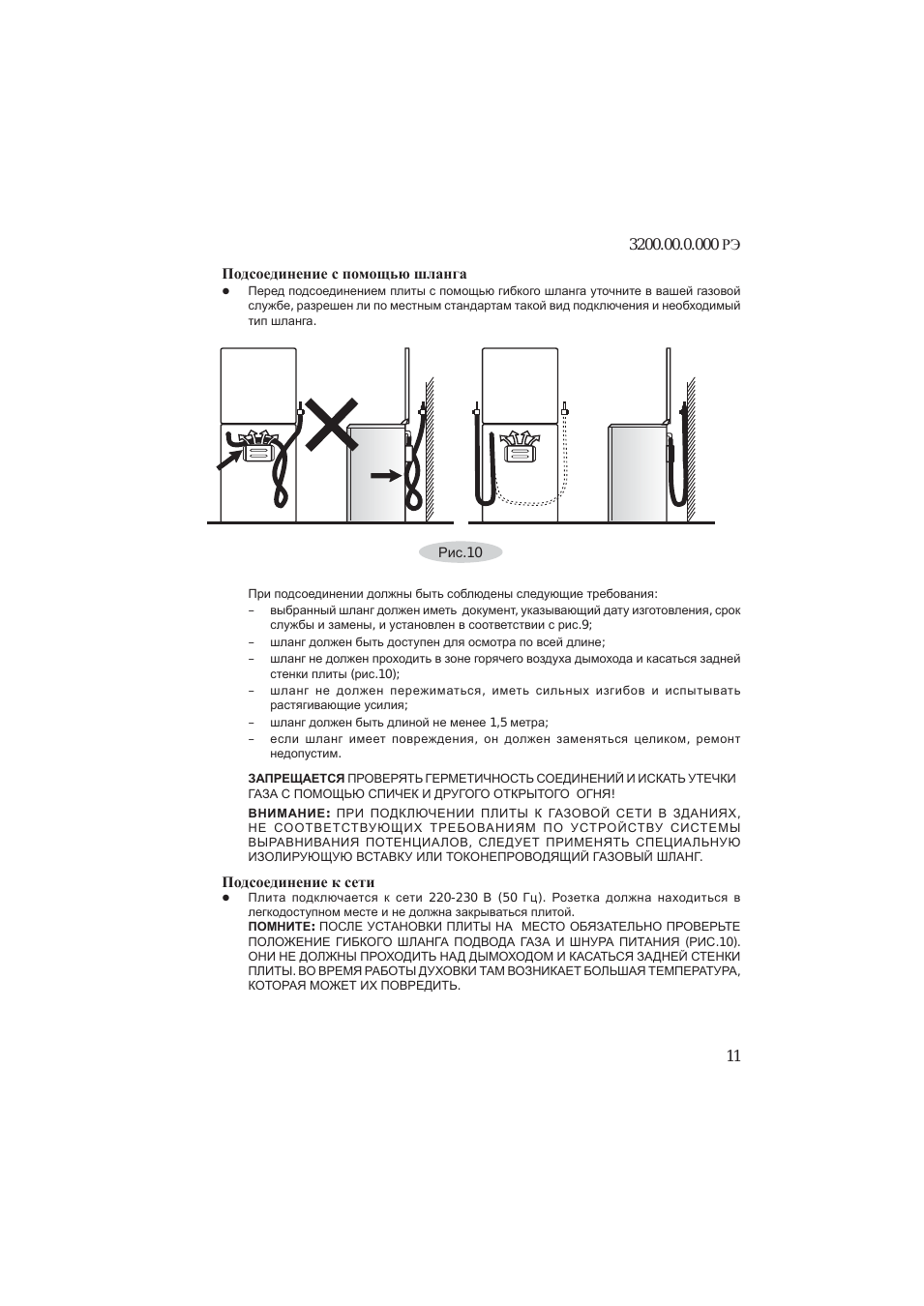

Подсоединение с помощью шланга
Перед подсоединением плиты с помощью гибкого шланга уточните в вашей газовой
службе, разрешен ли по местным стандартам такой вид подключения и необходимый
тип шланга.
11
При подсоединении должны быть соблюдены следующие требования:
–
выбранный шланг должен иметь документ, указывающий дату изготовления, срок
службы и замены, и установлен в соответствии с рис.9;
–
шланг должен быть доступен для осмотра по всей длине;
–
шланг не должен проходить в зоне горячего воздуха дымохода и касаться задней
стенки плиты (рис.10);
–
шланг не должен пережиматься, иметь сильных изгибов и испытывать
растягивающие усилия;
–
шланг должен быть длиной не менее 1,5 метра;
–
если шланг имеет повреждения, он должен заменяться целиком, ремонт
недопустим.
Подсоединение к сети
Плита подключается к сети 220-230 В (50 Гц). Розетка должна находиться в
легкодоступном месте и не должна закрываться плитой.
ПОМНИТЕ: ПОСЛЕ УСТАНОВКИ ПЛИТЫ НА МЕСТО ОБЯЗАТЕЛЬНО ПРОВЕРЬТЕ
ПОЛОЖЕНИЕ ГИБКОГО ШЛАНГА ПОДВОДА ГАЗА И ШНУРА ПИТАНИЯ (РИС.10).
ОНИ НЕ ДОЛЖНЫ ПРОХОДИТЬ НАД ДЫМОХОДОМ И КАСАТЬСЯ ЗАДНЕЙ СТЕНКИ
ПЛИТЫ. ВО ВРЕМЯ РАБОТЫ ДУХОВКИ ТАМ ВОЗНИКАЕТ БОЛЬШАЯ ТЕМПЕРАТУРА,
КОТОРАЯ МОЖЕТ ИХ ПОВРЕДИТЬ.
ЗАПРЕЩАЕТСЯ ПРОВЕРЯТЬ ГЕРМЕТИЧНОСТЬ СОЕДИНЕНИЙ И ИСКАТЬ УТЕЧКИ
ГАЗА С ПОМОЩЬЮ СПИЧЕК И ДРУГОГО ОТКРЫТОГО ОГНЯ!
ВНИМАНИЕ: ПРИ ПОДКЛЮЧЕНИИ ПЛИТЫ К ГАЗОВОЙ СЕТИ В ЗДАНИЯХ,
НЕ СООТВЕТСТВУЮЩИХ ТРЕБОВАНИЯМ ПО УСТРОЙСТВУ СИСТЕМЫ
ВЫРАВНИВАНИЯ ПОТЕНЦИАЛОВ, СЛЕДУЕТ ПРИМЕНЯТЬ СПЕЦИАЛЬНУЮ
ИЗОЛИРУЮЩУЮ ВСТАВКУ ИЛИ ТОКОНЕПРОВОДЯЩИЙ ГАЗОВЫЙ ШЛАНГ.
Рис.10
3200.00.0.000 РЭ
12
Таблица 5
7.2 ПО ПРИГОТОВЛЕНИЮ В ДУХОВКЕ
После покупки нужно вымыть теплым мыльным раствором духовку и весь комплект
(
противень, жаровню и решетку), затем протереть начисто и просушить.
Перед первым использованием рекомендуется прогреть пустую духовку в течение 30
мин. при температуре 250 °С для удаления консервационных материалов. При этом
может появиться запах от их выгорания. Он безвреден, откройте форточку и все быстро
проветрится.
Перед приготовлением проверьте, чтобы дно духовки было задвинуто до упора, а
противень установлен посередине решетки, не упираясь в заднюю или боковую стенки.
В духовке не должно быть никаких лишних предметов (сковородок, кастрюль, форм
для выпечки и т.п.).
Несоблюдение этих правил приведет к нарушению тепловых потоков и испортит
выпечку.
7 ПРАКТИЧЕСКИЕ СОВЕТЫ

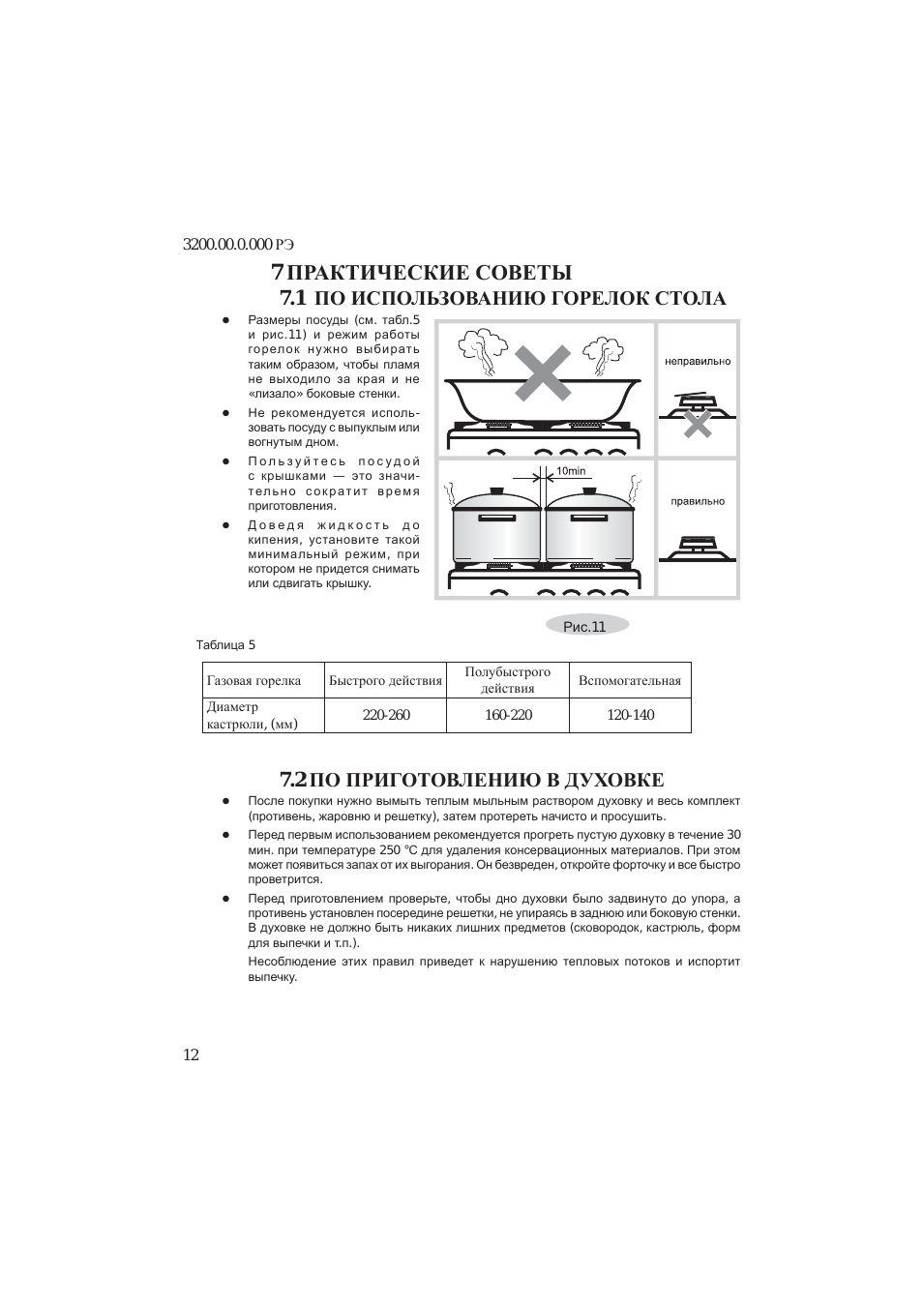

7.1 ПО ИСПОЛЬЗОВАНИЮ ГОРЕЛОК СТОЛА
Размеры посуды (см. табл.5
и рис.11) и режим работы
горелок нужно выбирать
таким образом, чтобы пламя
не выходило за края и не
«
лизало» боковые стенки.
Не рекомендуется исполь-
зовать посуду с выпуклым или
вогнутым дном.
П о л ь з у й т е с ь п о с у д о й
с крышками — это значи-
т ел ь н о с о к р ат и т в р е м я
приготовления.
Д о в е д я ж и д к о с т ь д о
кипения, установите такой
минимальный режим, при
котором не придется снимать
или сдвигать крышку.
Рис.11
3200.00.0.000 РЭ
Газовая горелка
Быстрого действия
Полубыстрого
действия
Вспомогательная
Диаметр
кастрюли, (мм)
220-260
160-220
120-140
Выпекаемое
изделие
Вес,
кг.
Полка (считая снизу)
Прогрев пустой
духовки
Положение
ручки при
выпечке
Время
выпечки,
мин
положение
ручки
время,
мин
булочки
пироги высокие
пирог с начинкой
1
1
2,5
3 (плита шириной 50 см)
4 (плита шириной 60 см
«макси-
мальное
пламя»
20
1-2
10-15
20-25
35-45
13

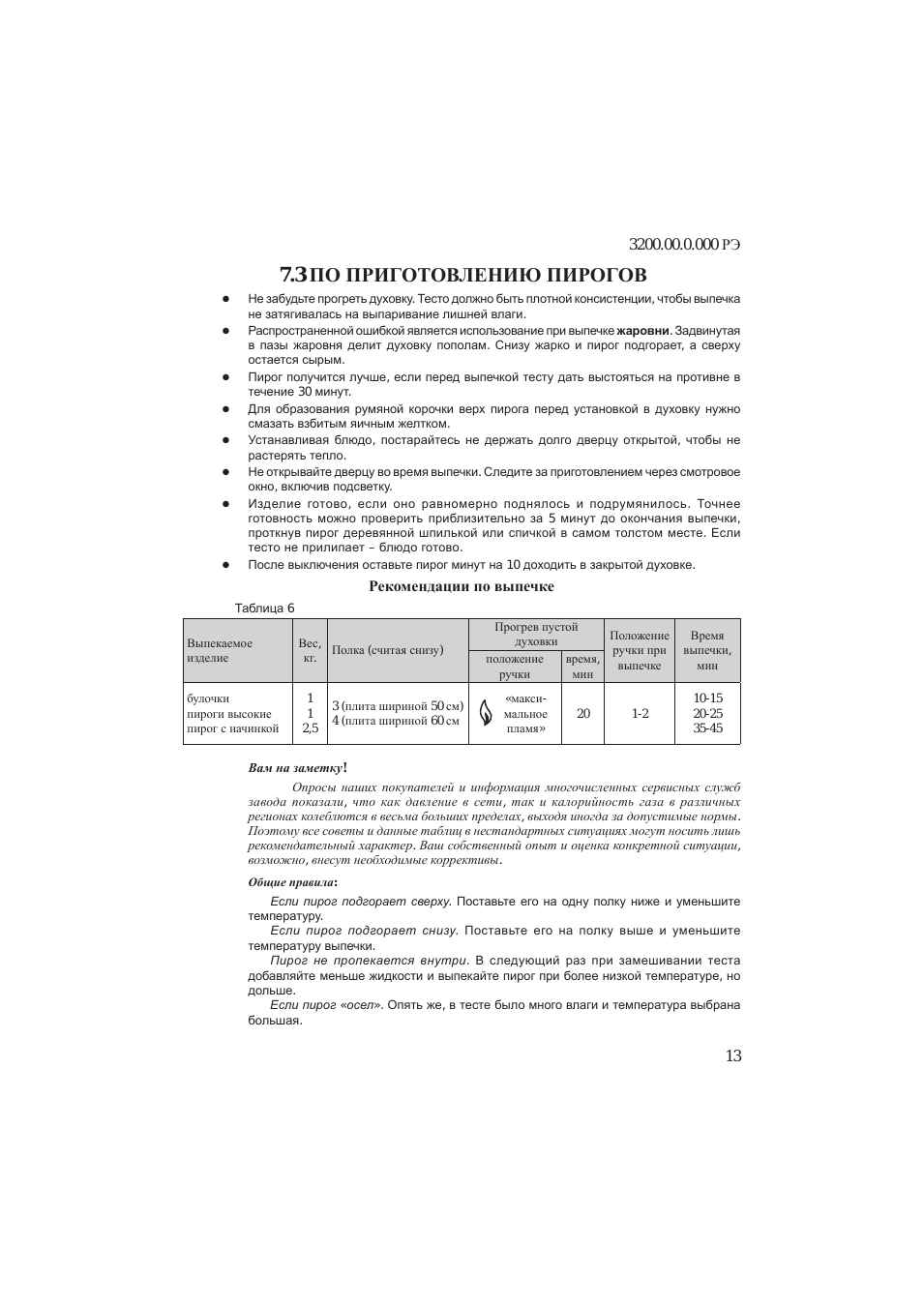

Рекомендации по выпечке
Таблица 6
Вам на заметку!
Опросы наших покупателей и информация многочисленных сервисных служб
завода показали, что как давление в сети, так и калорийность газа в различных
регионах колеблются в весьма больших пределах, выходя иногда за допустимые нормы.
Поэтому все советы и данные таблиц в нестандартных ситуациях могут носить лишь
рекомендательный характер. Ваш собственный опыт и оценка конкретной ситуации,
возможно, внесут необходимые коррективы.
Общие правила:
Если пирог подгорает сверху. Поставьте его на одну полку ниже и уменьшите
температуру.
Если пирог подгорает снизу. Поставьте его на полку выше и уменьшите
температуру выпечки.
Пирог не пропекается внутри. В следующий раз при замешивании теста
добавляйте меньше жидкости и выпекайте пирог при более низкой температуре, но
дольше.
Если пирог «осел». Опять же, в тесте было много влаги и температура выбрана
большая.
7.3 ПО ПРИГОТОВЛЕНИЮ ПИРОГОВ
Не забудьте прогреть духовку. Тесто должно быть плотной консистенции, чтобы выпечка
не затягивалась на выпаривание лишней влаги.
Распространенной ошибкой является использование при выпечке жаровни. Задвинутая
в пазы жаровня делит духовку пополам. Снизу жарко и пирог подгорает, а сверху
остается сырым.
Пирог получится лучше, если перед выпечкой тесту дать выстояться на противне в
течение 30 минут.
Для образования румяной корочки верх пирога перед установкой в духовку нужно
смазать взбитым яичным желтком.
Устанавливая блюдо, постарайтесь не держать долго дверцу открытой, чтобы не
растерять тепло.
Не открывайте дверцу во время выпечки. Следите за приготовлением через смотровое
окно, включив подсветку.
Изделие готово, если оно равномерно поднялось и подрумянилось. Точнее
готовность можно проверить приблизительно за 5 минут до окончания выпечки,
проткнув пирог деревянной шпилькой или спичкой в самом толстом месте. Если
тесто не прилипает – блюдо готово.
После выключения оставьте пирог минут на 10 доходить в закрытой духовке.
3200.00.0.000 РЭ
Степень готовности мяса можно проверить, нажав на кусок вилкой. Если при этом
красный сок не вытекает — мясо готово.
При приготовлении мяса на решётке, в жаровню установленную ниже залейте 1-2
стакана воды, чтобы жир и выделяющийся сок не подгорели и не дымили.
Для получения аппетитной корочки поливайте блюдо топленым жиром.
Мелкую рыбу следует от начала до конца готовить при высокой температуре.
Рыбу среднего размера начинают готовить при высокой температуре и постепенно
температуру снижают. Большую рыбу готовят при умеренной температуре от начала
до конца.
Проверьте готовность рыбы, осторожно приподняв край брюшка, мясо должно быть
белым и непрозрачным. Это относится ко всем видам рыб, кроме лосося, форели и
им подобным.
8 ОБСЛУЖИВАНИЕ ПЛИТЫ
8.1 УХОД ЗА ПЛИТОЙ
Содержите плиту в чистоте. Чистая плита служит дольше, на ней приятно готовить, и
еда получается аппетитней.
ВНИМАНИЕ: ПЕРЕД ТЕМ КАК МЫТЬ, ОБЯЗАТЕЛЬНО ОТКЛЮЧИТЕ ПЛИТУ ОТ
ЭЛЕКТРОСЕТИ!
Эмалированные, стеклянные, пластмассовые и нержавеющие поверхности плиты
следует мыть мягкой кухонной губкой, теплой водой с моющим средством для посуды
и протирать тканью. Особую деликатность проявите при чистке панели управления
из нержавеющей стали и воротников ручек, на которых нанесены информационные
знаки.
Не пользуйтесь металлической мочалкой или ножом для удаления загрязнений.
Прикипевшую грязь предварительно размочите.
7.4 ПО ПРИГОТОВЛЕНИЮ МЯСА И РЫБЫ
Кусок мяса, чтобы он не пересушивался при приготовлении, должен весить не менее
1
кг.
Белое мясо, птица или рыба обычно готовятся при температуре 150-170
о
С.
Для приготовления мяса с кровью начинайте готовить при высокой 200-220
о
С
температуре и постепенно ее снижайте.
Основное правило приготовления мяса: чем больше кусок, тем ниже температура и
дольше время приготовления.
Запекать мясо можно на противне или в жаростойкой посуде с низкими краями.
Если пирог сильно высушивается. Установите температуру выше и попробуйте
уменьшить время выпечки. Для увлажнения сухого пирога можно проделать следующий
«
трюк»– проткните пирог в нескольких местах деревянной шпилькой и залейте
отверстия фруктовым соком.
Если пирог не достается из формы. Попробуйте сначала аккуратно отделить
края пирога от формы с помощью ножа. Пирог легче будет извлечь, если горячую еще
форму поставить на мокрое холодное полотенце. А при следующей выпечке обильней
смажьте форму маслом и посыпьте панировочными сухарями, овсяными хлопьями
или ореховой крошкой.
14
3200.00.0.000 РЭ
Не применяйте абразивные порошки, а также вещества, содержащие кислоты и другие
агрессивные компоненты, которые могут необратимо повредить поверхности плиты и
удалить рисунки.
Чтобы почистить горелки или помыть стол плиты, горелки удобнее снять.
Эмалированные крышки горелок и решетку стола можно аккуратно почистить
металлической мочалкой или тряпкой с мелким абразивным чистящим порошком.
15
8.2 ЧИСТКА ДУХОВКИ
Каждый раз после пользования духовкой ее необходимо вымыть теплой водой с
моющим средством, протереть начисто и просушить. Можно применять специальное
аэрозольное средство для удаления жира.
Значительно легче мыть духовку, пока она еще теплая. Прикипевшие загрязнения
нужно размочить мочалкой и удалить при помощи чистящего средства со слабым
абразивным действием.
Когда моете духовку, будьте аккуратны — не повредите резиновое уплотнение. Его
можно снять, вынув скобы из отверстий (рис. 12).
Для удобства мойки духовки дверцу духовки можно снять. Для этого:
—
откройте дверцу,
—
поднимите и поверните до упора рычаги, расположенные на двух
шарнирах (рис. 13),
—
закройте дверцу до упора в рычаги и, приподняв вверх, снимите.
Установку дверцы производите в обратной последовательности.
Загрязненные и мокрые разрядники электророзжига могут не работать. Будьте
аккуратны при чистке стола и керамических разрядников. Сломанный разрядник не
подлежит ремонту, его нужно заменить.
КОНСТРУКЦИЯ НЕ ПРЕДУСМАТРИВАЕТ ОЧИСТКУ ПЛИТЫ ПАРОМ.
Рис.12
Рис.13
3200.00.0.000 РЭ
Рис.14
8.3 ЗАМЕНА ЛАМПЫ
Отключите плиту от сети.
Открутите стеклянный плафон (рис.14)
Выверните сгоревшую лампу и замените
ее новой со следующими характери-
стиками:
Напряжение — 220-230
В,
Мощность —
15
Вт.
Лампа должна быть с малым цоколем
(
Е14) и малой колбой.
С о б е р и т е в с е в о б р а т н о й
последовательности и подключите плиту
к сети.
16
Таблица 7
9 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ
ИХ УСТРАНЕНИЯ
3200.00.0.000 РЭ
10 РЕКОМЕНДАЦИИ РЕМОНТНЫМ СЛУЖБАМ
Регулировка для различного давления газа
Для работы на другом виде (давлении) газа надо
заменить сопла горелок и винты малого расхода
(
ВМР) в кранах . Сопла и ВМР имеют обозначение
и устанавливаются согласно таблицы 1.
Соединение и сборка газопровода с корпусом
горелки стола показаны на рис. 15
Замена сопла горелки стола (рис.15)
—
Снять решетку и горелки;
—
Отвернуть крепежные винты и поднять
стол;
—
Сжать и достать зажим, затем снять корпус
сопла с трубы газопровода (Рис.15).
Рис.15
Что происходит
Причина
Как устранить
1. Не горит или вяло
горит горелка.
— слишком малое давление в сети;
— горелка установлена с перекосом;
— засорилось сопло.
— обратиться в газоснабжающую службу;
— *увеличить зазор между шибером и
корпусом сопла (рис 18);
— правильно установить горелку;
— тонкой проволокой или иголкой
прочистить сопло.
2. Горелка горит
напряженно, с
отрывами пламени.
— слишком большое давление в сети.
— обратиться в газоснабжающую службу;
— уменьшить ручкой подачу газа до
стабилизации горения;
— *уменьшить зазор между шибером и
корпусом сопла (рис 18).
3. При нагревании
клинит ручку крана.
— выработалась смазка крана.
— *заменить смазку в кране.
5. Не работает все
электрооборудование.
— плита не подключена к сети;
— обрыв шнура питания.
— подключить плиту.
— *заменть шнур питания.
6. Не работает
электророзжиг
— нет искры
— есть искра, но не
зажигает
— повреждена проводка к разряднику;
— сломан корпус разрядника;
— сильно загрязнен или залит разрядник;
— слишком большое давление в сети.
— *заменить разрядник;
— прочистить и просушить разрядник;
— зажигать при меньшей подаче газа.
8. Не горит лампочка
подсветки духовки.
— перегорела лампочка.
— заменить лампочку.
* — работы выполняются сервисной службой.
17
Замена винтов малого расхода в кранах (Рис. 17)
поз. 1 — винты малого расхода (завернуть до упора)
Регулировка шибера горелки духовки
—
Выдвинуть дно духовки;
—
Выкрутить шуруп и достать горелку из корпуса
сопла (рис. 18).
—
Отвернуть винты, снять левый уголок и боковую
стенку.
—
Установить горелку, зажечь и, регулируя зазор
А, добиться нормального горения (уменьшение
зазора снижает напряженность пламени,
увеличение — повышает интенсивность).
—
Закрепить горелку и собрать все узлы в
обратной последовательности.
Рис.17
—
Вывернуть сопло и заменить на новое.
—
Сборку произвести в обратной последо-
вательности.
ВАЖНО: УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ПРИ
С БО Р К Е С ГАЗО П РО ВОД О М Д ОЛ Ж Н О
НАХОДИТЬСЯ В КОРПУСЕ СОПЛА!
Замена сопла горелки духовки (рис.16)
—
Выдвинуть дно духовки.
—
Вывернуть винт крепления горелки.
—
Снять горелку с корпуса, чтобы
обеспечить доступ к соплу.
—
Торцевым гаечным ключом (S = 8 мм)
выкрутить и заменить сопло.
—
Сборку произвести в обратной
последовательности.
Рис.16
3200.00.0.000 РЭ
Рис.18
11 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПЛИТЫ
Техническое обслуживание плиты проводится специалистами уполномоченных организаций
в соответствии с действующими региональными Правилами. По истечении 10 лет
эксплуатации плиты техническое обслуживание является обязательным.
12 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
Перевозить плиты необходимо в заводской упаковке в вертикальном положении, не
более чем в три яруса по высоте.
Транспорт и хранилища должны обеспечивать защиту плит от атмосферных осадков
и механических повреждений.
Плита должна храниться в упакованном виде в неотапливаемом помещении при
температуре воздуха от минус 50
0
С до плюс 40
0
С.
13 УТИЛИЗАЦИЯ
Если Вы хотите заменить старую плиту, необходимо обратиться в организацию,
осуществляющую надзор за бытовыми газовыми приборами, по разъяснению порядка
утилизации.
В случае, если плита будет отправлена на свалку, помните, что, попав в детские руки, она
может привести к несчастному случаю. Позаботьтесь о том, чтобы сделать ее максимально
безопасной. Обрежьте шнур питания и снимите имеющиеся электроузлы.
18
3200.00.0.000 РЭ
ВНИМАНИЕ: по вопросам эксплуатации техники GEFEST Вы можете позвонить на
телефон «горячей линии» нашей сервисной службы в Бресте:
для РБ — 8 (0162) 21-24-54, для других стран — +(375 162) 21-24-54
Осуществляется запись переговоров.
14 ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Данные гарантийные обязательства не ограничивают определенные законом права
потребителей.
Гарантийный срок эксплуатации – 24 месяца со дня продажи плиты, но не более 36
месяцев со дня выпуска плиты заводом.
При отсутствии штампов и даты продажи гарантийный срок исчисляется со дня выпуска
плиты заводом.
Гарантийный срок эксплуатации плиты в местах, допускающих общее пользование
(
общежитие и т. п.), – 6 месяцев со дня установки, а при отсутствии в руководстве
по эксплуатации штампа и записи об установке – со дня выпуска прибора
изготовителем.
Гарантийный ремонт производится персоналом уполномоченной сервисной службы.
Представитель сервисной службы, производящий ремонт, обязан заполнить отрывной
изымаемый талон и корешок к нему.
ВНИМАНИЕ: ВО ИЗБЕЖАНИЕ НЕДОРАЗУМЕНИЙ, СВЯЗАННЫХ С ГАРАНТИЙНЫМ
ОБСЛУЖИВАНИЕМ, ТРЕБУЙТЕ ОТ ПРОДАВЦА ОБЯЗАТЕЛЬНОГО ЗАПОЛНЕНИЯ
ПУНКТА ”НАИМЕНОВАНИЕ И АДРЕС СЕРВИСНОЙ СЛУЖБЫ” В РАЗДЕЛЕ
“
СВИДЕТЕЛЬСТВО ПРОДАЖИ” И ГАРАНТИЙНЫХ ТАЛОНАХ.
Замена перегоревшей лампочки подсветки духовки в гарантийный ремонт не входит.
Гарантийные обязательства не выполняются в случае:
–
некомплектности плиты, выявленной потребителем после продажи;
–
обнаружения механических повреждений после продажи, возникших по вине
потребителей;
–
несоблюдения правил транспортировки и хранения;
–
несоблюдения правил установки и эксплуатации;
–
разборки и ремонта плиты лицами, не имеющими на это право.
02:47
Как зажечь духовку газовой плиты (Гефест)
05:10
Газовая плита GEFEST 3200-06.Обзор.Канал ДОЧКИ-МАТЕРИ.
04:44
Плита газовая GEFEST ПГ 3200-06 Видеоотзыв (обзор) Яны
03:45
Газовая плита Gefest(Гефест) 3200-06 металлик, обзор.
05:08
Распаковка плита газовая Гефест 3200-08-К19 из Rozetka com ua
01:41
Плита газовая гефест GEFEST 3200-06
Нажмите на кнопку для помощи
Руководство пользователя
Содержание
1 Общие указания
2 Требования безопасности
3 Технические характеристики
4 Комплектность
5 Устройство и порядок работы
5.1 Устройство
5.2 Панель управления
5.3 Горелки стола
5.4 Духовка
5.5 Гриль
5.6 Вертел
5.7 Подсветка духовки
5.8 Таймер механический
5.9 Крышка плиты
5.10 Хозшкафчик
6 Установка
7 Подключение
7.1 Подсоединение к газовой сети (баллону)
7.2 Подсоединение к электрической сети
7.3 Рекомендации ремонтным службам
8 Практические советы
8.1 По использованию горелок стола
8.2 По приготовлению в духовке
8.3 По приготовлению пирогов
8.4 По приготовлению мяса и рыбы
9 Обслуживание плиты
9.1 Уход за плитой
9.2 Чистка духовки
9.3 Замена лампы
10 Возможные неисправности и методы их устранения
11 Техническое обслуживание плиты
12 Транспортирование и хранение
13 Утилизация
14 Гарантии изготовителя
Скачать инструкцию к газовой плите Gefest 3200-06 (2,32 МБ)
Gefest
Loading…
#
- 100 К19
- 1202
- 1200 C6
- 1200 C6 K 19
- 1200 C7
- 1200 C7 K 19
- 1200 C7 K2
- 1200 C7 K8
- 1200 C K 60
- 1200 С5
- 1200 С6
- 1200 С7
- 1210
- 1211
- 1300
- 1300 K 39
- 1500
- 1500 к 19
- 1500 к 32
- 1502 К17
- 2120
- 2230
- 2340
- 3200
- 3206
- 3210
- 4231
- 4232
- 5100
- 5101
- 51022
- 5110
- 5111
- 51122
- 51402
- 5160
- 5300
- 5500
- 45301
- 3100-08
- 3200-00 к 19
- 3200-00 к2
- 3200-00 к 60
- 3200-00 к 62
- 3200-04
- 3200-05
- 3200-05 к 19
- 3200-06 K2
- 3200-06 к 19
- 3200-06 К33
- 3200-06
- 3200-07
- 3200-08
- 3200-08 К86
- 5100-03
- 5112-02
- 5112-0137
- 5140 0103
- 5140 0132
- 5140 0191
- 5100-02 0001
- 5100-02 0002
- 5100-02 00092
- 5100-02 0082
- 5100-02 0085
- 5100-02 0086
- 5100-02 0087
- 5100-02 0089
- 5100-02 0182
- 5100-02 0186
- 5100-03 0001
- 5100-03 0002
- 5100-03 0004
- 5140-00 0031
- 5140-01 0121
- 5140-01 0133
- 5140-01 0134
- 5140-01 0135
- 5140-02 0110
- 5140-02 0136
- 5500-02 0115
- 5500-03 0042
Loading…
Loading…
Nothing found
3200-06
User manual
27 pgs2.84 Mb0
Table of contents
Loading…
…
Gefest User manual
Specifications and Main Features
Frequently Asked Questions
User Manual
Loading…
+ 18 hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
Buy points
Upload your manuals
Юридическим лицам
Доставка
Оплата товара
Оплата кредита
Оплата рассрочки
Вопросы и ответы
Как купить товар
Доставка
Оплата
Гарантия
Защита техники
Обмен? Легко!
Покупка в кредит
Покупка в рассрочку
Советы по выбору
Наклейка пленок
О корпорации «Центр»
Контакты
Партнеры
События
Юридическим лицам
Арендодателям
Отзывы о магазине
Вакансии
Наши магазины
8-800-100-3000
Искать в kcentr
Сравнение
Избранное
Корзина
Акции
Каталог товаров
Техника для кухни
Кухонные плиты и печи
Плиты
Газовые плиты
Gefest
43
отзыва
Код товара: 1049877
Краткие характеристики
Тип духовки
газовая
Электроподжиг
есть
Газ-контроль конфорок
нет
Конвекция в духовке
нет
Материал решеток
сталь
Перейти к характеристикам
Нет в наличии
Характеристики
Описание
Отзывы
43
Инструкции и документация
1
Все товары Gefest
Все газовые плиты Gefest
Инструкции Газовая плита Gefest 3200-06
Газовая плита Gefest 3200-06 инструкция на русском языке
Адреса магазинов
С нами выгодно
Акции
С нами удобно
Сервисный центр
Установка и настройка
Оплата кредита
Оплата рассрочки
Доставка
Юридическим лицам
8-800-100-3000
8:00 — 17:00 МСК
Бесплатный звонок по России
kcentr.ru — официальный Интернет-магазин Корпорации «Центр» — российской розничной торговой сети по продаже
бытовой техники и электроники известных мировых производителей.
© 1990 — 2025, Корпорация «Центр»
Политика конфиденциальности
Информация на сайте не является публичной офертой
