Стационарный кассетный стереофонический магнитофон-приставка »Электроника-204-cтерео» предназначен для записи моно и стереофонических фонограмм на магнитную ленту в кассетах МК-60 или МК-90 и последующего их воспроизведения с помощью внешнего усилителя звуковой частоты и акустических систем.
В магнитофоне применено электронно-логическое квазисенсорное устройство управления режимами работ, быстродействующий электролюминесцентный индикатор уровня записи-воспроизведения, динамический шумопонижающий фильтр Маяк.
Полтавский завод специального технологического оборудования.
Серийное производство магнитофона-приставки начато в 1987 году.
В модели имеется световая индикация режимов работы, расхода ленты, включения в электросеть, индикация среднего уровня записи или воспроизведения, перегрузок, устройство контроля записываемого сигнала прослушиванием, возможность электронно-логического управления ЛПМ по сигналам.
Кроме этого, была »Память» (поиск нужного фрагмента записи по паузам между отдельными фонограммами) и »Автостоп» (остановка ЛПМ по окончании или обрыве ленты). Совместно с магнитофоном-приставкой может работать устройство дистанционного управления ДУ всеми основными режимами работы.
Основные технические характеристики:
Скорость ленты 4,76 см/с, коэффициент детонации — ±0,2%,
Диапазон частот звука, при использовании ленты с рабочим слоем:
из гамма-окиси железа — 40…12500,
двуокиси хрома — 40…14000,
металлической — 40…16000 Гц,
Относительный уровень шумов и помех — -54 дБ,
Потребляемая мощность — 40 Вт,
Габариты — 460х130х360 мм;
Масса — 8,5 кг.
Цена — 320 рублей.
С 1989 года МП переименован в »Электроника МП-204-cтерео».
-
- Поделиться
Здравствуйте. Приобрел магнитофон Электроника МП-204С. Играет хорошо. Нет индикации счетчика (не светиться) Нет индикации уровня сигнала (светиться, столбы не прыгают).
В чем может быть дело. может кто сталкивался с такой неисправностью.
Заранее спасибо!.
Ссылка на комментарий
Поделиться на другие сайты
ERID: 5jtCeReNx12oajt53wT4Zno
-
- Поделиться
Как обычно начинать с проверки питания
Ссылка на комментарий
Поделиться на другие сайты
-
- Поделиться
В самом блоке питания проверить наличие 42В и 5В. +- 15В можно проверить, но если бы их не было, то и магнитофон не работал бы совсем. В блоке индикации проверить исправность нити накаливания и наличие двухполярного питания для микросхемы индикатора. Схема собрана на транзисторах VT1, VT2.
Ссылка на комментарий
Поделиться на другие сайты
- Автор
-
- Поделиться

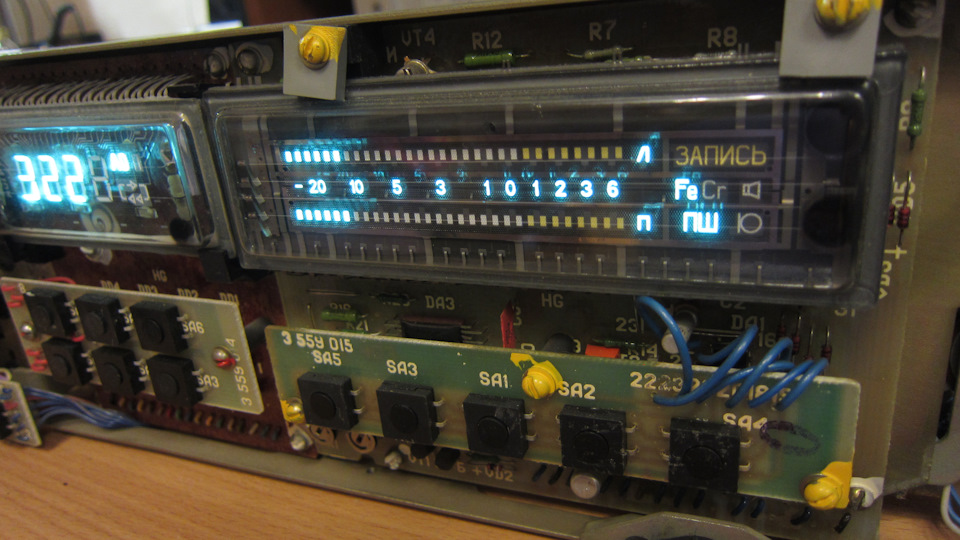

@nvju1967 Разъем x3 вытаскиваю, все сегменты на индикаторе уровня загораются.
И еще при нажатии кнопок Sa1-Sa5 (Нажимал на кнопку Sa3 Fe, индикатор Fe горит только тогда когда держишь кнопку.

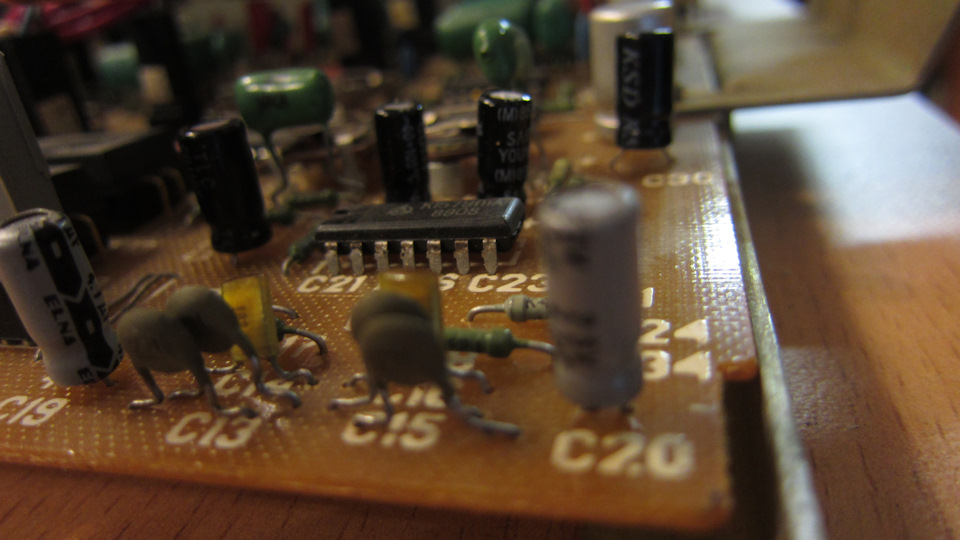

Электролиты в блоке индикации уровня поменял С2 в место 2мкф высох до 150пф
Изменено пользователем Хламозборщик
Ссылка на комментарий
Поделиться на другие сайты
Открыт интернет-магазин MEAN WELL.Market – весь ассортимент MEAN WELL, выгодные цены
Открыта удобная площадка с выгодными ценами, поставляющая весь ассортимент продукции, производимой компанией MEAN WELL – от завоевавших популярность и известных на рынке изделий до новинок. MEAN WELL.Market предоставляет гарантийную и сервисную поддержку, удобный подбор продукции, оперативную доставку по России. На сайте интернет-магазина посетители смогут найти обзоры, интересные статьи о применении, максимальный объем технических сведений. Подробнее>>
Реклама: ООО СМП-Сервис, ИНН: 7720926831, ОГРН: 1247700262930
-
- Поделиться
При отключении разьема Х3 на индикаторе, у вас работает только подсветка. Подключите (общий) вывод 2, а далее подключите (-15В и +15В) вывод 10.
Почитайте вот это.
elektronika_mp204s.djvu
Ссылка на комментарий
Поделиться на другие сайты
- Автор
-
- Поделиться
@nvju1967 Эта схема с двигателем на 220 вольт (большой двигатель) У меня стоит двигатель маленький и плата управления двигателем. Разъем Х3 у меня X4 В разъеме только 9 контактов. Напряжения не соответствуют этой схеме.
В общем я решил, не буду пока голову парить не себе не людям. Проверю все электролиты (негодные заменю)
А уж потом буду голову ломать
Моя модификация с маленьким мотором. У второй мотор большой и платы на разъемах (схема как раз от нее)
Изменено пользователем Хламозборщик
Ссылка на комментарий
Поделиться на другие сайты
- Автор
-
- Поделиться
@nvju1967 Вот это вроде моя схема. Судя по этой схеме замеряю 10 вывод общий 9 вывод 14.2 вольт. 8 вывод -14.2 вольт.
Изменено пользователем Хламозборщик
Ссылка на комментарий
Поделиться на другие сайты
-
- Поделиться
Да в принципе схема практически ничем не отличается. Из разьёма Х3 нужно подать только питание контакты 8, 9, 10. И приходит ли сигнал на разьём Х2.
Ссылка на комментарий
Поделиться на другие сайты
-
- Поделиться
В этих индикаторах в первую очередь смотреть геттер …. а дальше окромя ИМС в счетчике и индикаторе — ничего и не сыпалось … Сколько их было собрано и продано из некондиции с ЮТ… А позже сделали на базе его Полтаву-210 с УНЧ и ТБ.
Ссылка на комментарий
Поделиться на другие сайты
- Автор
-
- Поделиться
@KRAB Вы про какой индикатор говорите. Уровень сигнала (он светиться нормально только столбики не прыгают)
А счетчик ленты там отдельная плата (цифры счетчика не светятся совсем. одна закорючка со стрелкой еле тлеет)
Я еще по конденсаторам пробегусь.
Ну а если дело не в бобине, тогда уже буду ковырять дальше
Изменено пользователем Хламозборщик
Ссылка на комментарий
Поделиться на другие сайты
-
- Поделиться
2 часа назад, Хламозборщик сказал:
про какой индикатор говорите
второй — счетчика
Ссылка на комментарий
Поделиться на другие сайты
- Автор
-
- Поделиться
@KRAB Понятно. Да даже если счетчик работать не будет, дак и хрен с ним, мне главное чтоб уровень работал.
Ссылка на комментарий
Поделиться на другие сайты
- Автор
-
- Поделиться
@nvju1967 Заменил все конденсаторы. Вытаскивал фишки из блока питания и промерял напряжение получилось так:
@nvju1967 Все что галками это соответствует. Переменка 5 вольт это и есть накал индикаторов да?
Ссылка на комментарий
Поделиться на другие сайты
- Автор
-
- Поделиться
Схема блока питания полностью.
Ссылка на комментарий
Поделиться на другие сайты
-
- Поделиться
Ссылка на комментарий
Поделиться на другие сайты
- Автор
-
- Поделиться
@nvju1967 Спасибо. Буду ковырять. В блоке питания греется VT5 (он с завода без радиатора).
Опыта у меня не много по этим всем индикаторам. В крайнем случае отключу всю индикацию и буду слушать без нее (остальное все работает)
Ссылка на комментарий
Поделиться на другие сайты
- Автор
-
- Поделиться

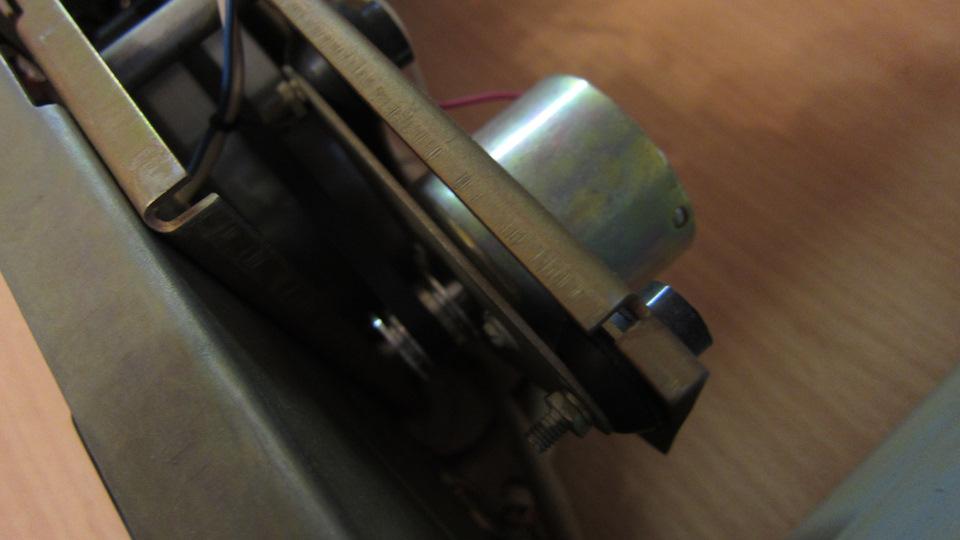

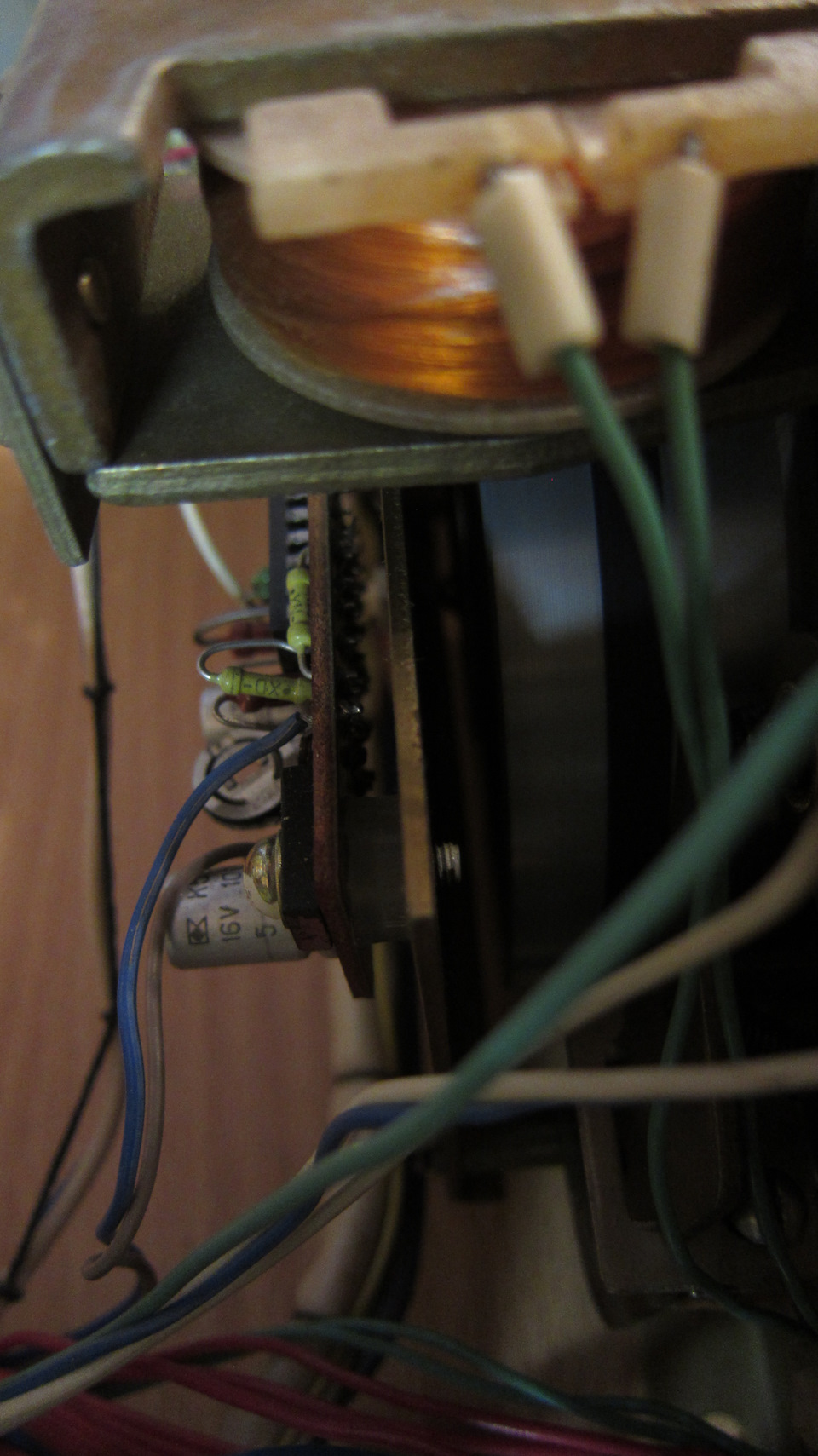

На VT5 Сидит мотор точнее не мотор а плата регулятора частоты. В нем надо конденсаторы поменять там вроде на входе электролит стоит. между + и землей может он подкорачивает
Ссылка на комментарий
Поделиться на другие сайты
-
- Поделиться
4 часа назад, Хламозборщик сказал:
В нем надо конденсаторы поменять там вроде на входе электролит стоит. между + и землей может он подкорачивает
оставь ты литы в покое …. не при чем они ….
Ссылка на комментарий
Поделиться на другие сайты
- Автор
-
- Поделиться
@KRAB На VT5 сидит только один мотор. Фишку отключаешь, транзистор не греется, подключаешь транзистор греется сильно.
@KRAB Я хочу его пока просто на ход поставить (без индикаторов)
@KRAB Он играет нормально но VT5 греится сильно.
Ссылка на комментарий
Поделиться на другие сайты
- Автор
-
- Поделиться
@KRAB А вы говорите не трогай литы.
Ссылка на комментарий
Поделиться на другие сайты
-
- Поделиться
1 час назад, Хламозборщик сказал:
вы говорите не трогай литы
я к тому, что к индикации — они как слон к балету ….
Ссылка на комментарий
Поделиться на другие сайты
- Автор
-
- Поделиться
@KRAB Нет я уже про лентопротяг
Изменено пользователем Хламозборщик
Ссылка на комментарий
Поделиться на другие сайты
- 5 месяцев спустя…
-
- Поделиться
Ребята помогите найти схему электроники мп 204 стерео с маленьким мотором и собранной на общей плате. Весь интернет облазил и не могу найти. Есть только схема с большим мотором модульного исполнения. У меня почему-то индикаторы зашкаливают и фон в колонках. Фон идет с предусилителя. УЛ-ку на входе менял, эффекта не дало. Хочу разобраться как реализовано переключение воспроизведение-запись. Не хватает опыта, нужна схема.
Ссылка на комментарий
Поделиться на другие сайты
-
- Поделиться
7 часов назад, sasha70 сказал:
Не хватает опыта, нужна схема.
и даром не нужна …. они есть только в Альбомах схем от завода — когда собирал такие из магазина Юный техник (Конструктор) — пользовался, а для ремонта такого уровня — все без схемы делается.
8 часов назад, sasha70 сказал:
Хочу разобраться как реализовано переключение воспроизведение-запись.
для этого
8 часов назад, sasha70 сказал:
схема с большим мотором модульного исполнения
за глаза — там все 1:1, но на моношасси.
Ссылка на комментарий
Поделиться на другие сайты
-
- Поделиться
20 часов назад, KRAB сказал:
и даром не нужна …. они есть только в Альбомах схем от завода — когда собирал такие из магазина Юный техник (Конструктор) — пользовался, а для ремонта такого уровня — все без схемы делается.
для этого
за глаза — там все 1:1, но на моношасси.
Вам может и не нужна, а мне прыгать от одного эпизода схемы к другому — мозг закипает. Кроме этого маркировка элементов на плате не совпадает, нужно по дорожкам все прослеживать. Это мешает мне увидеть картину целиком, чтобы понять как все работает и где искать неисправность. А опыта у меня мало, и тот что есть — любительский с 30 летним перерывом. Считайте, что я обратился за помощью, как ученик, а не профи. Ковыряю магнитофон ради удовольствия, как хобби. Хочу во всем сам разобраться. Поэтому и прошу помочь со схемой.
Ссылка на комментарий
Поделиться на другие сайты
Магнитофон-приставку «Электроника-204-стерео»
с 1987 года выпускал Полтавский завод специального технологического оборудования.
МП предназначена для записи моно или стереофонических фонограмм на магнитную
ленту в кассетах МК и последующего их воспроизведения с помощью внешнего
усилителя и АС. В приставке применено электронно-логическое квазисенсорное
устройство управления режимами работы, электролюминесцентный индикатор уровня
записи и воспроизведения, шумопонижающий фильтр «Маяк». Есть световая индикация
режимов работы, расхода ленты, включения МП, индикация среднего уровня
записи и воспроизведения, перегрузок, контроль записываемого сигнала прослушиванием,
электронно-логическое управление ЛПМ по сигналам »Память» (поиск фрагмента
записи по паузам между фонограммами) и »Автостоп» (останов ЛПМ по окончании
и обрыве ленты). Совместно с МП может работать устройство ДУ всеми основными
режимами работы. Скорость движения магнитной ленты — 4,76 см/с. Коэффициент
детонации ±0,2%. Диапазон частот звука при использовании ленты из гамма-окиси
железа — 40…12500 Гц, двуокиси хрома — 40…14000 Гц, металлической —
40…16000 Гц. Относительный уровень шумов и помех -54 дБ. Потребляемая
мощность 40 Вт. Габариты МП 460х130х360 мм. Масса 8,5 кг. Цена 320 рублей.
С 1989 года МП именовался как »Электроника МП-204 Стерео».
Инструкция 1989
года. Инструкция 1991 года.
Инструкция по ремонту. Электрические
и монтажные схемы. Описание в справочнике.
Материалы Игоря Крапивина и Анатолия Мохова, Москва. Видео
№ 1. Видео
№ 2.
——-
——
———
25 июля 2019
gsauto
Был 15 часов назад
Александр Городилов, 50 лет
Я езжу на Toyota Wish
Озерск, Россия

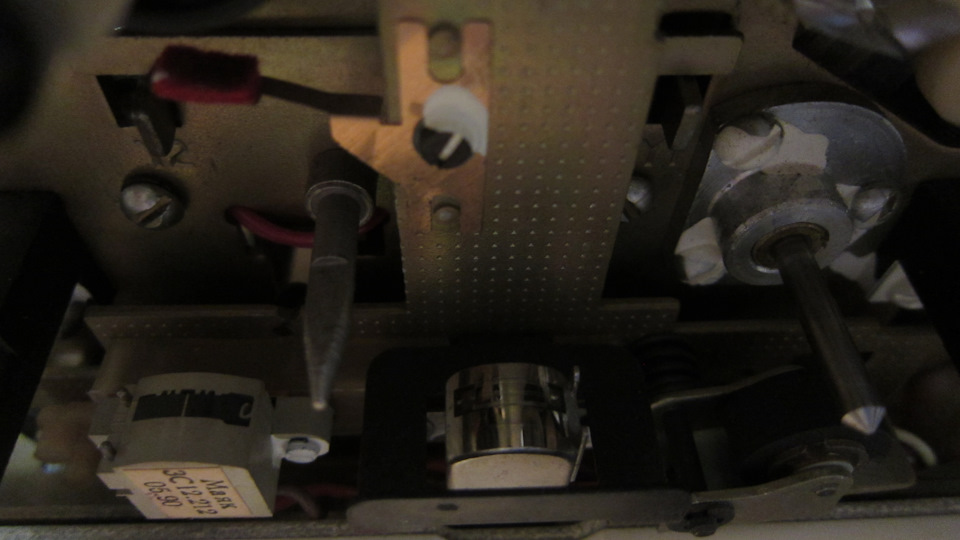

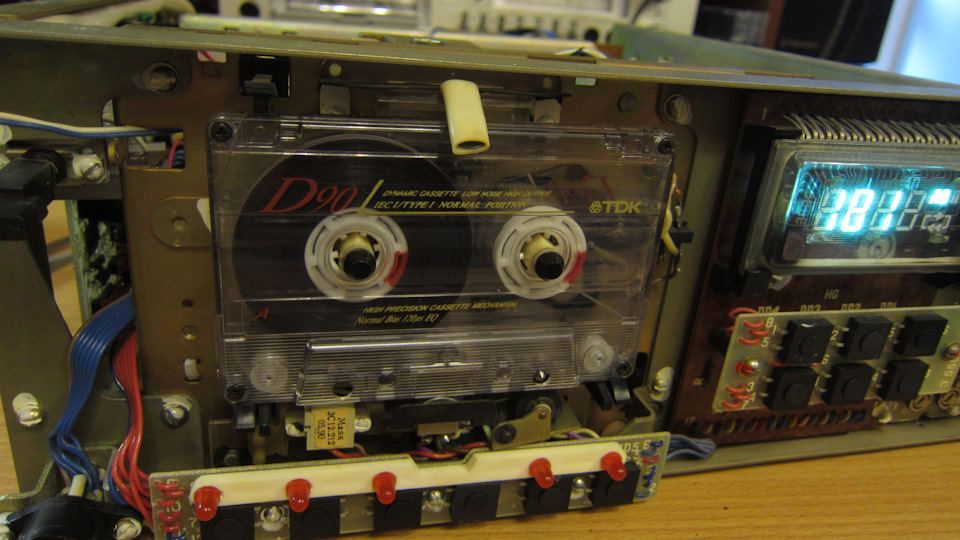

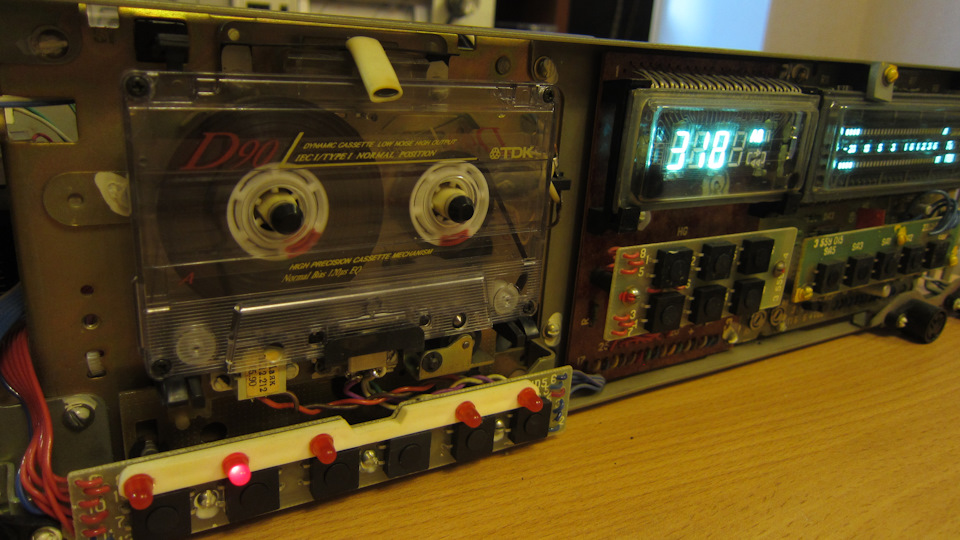

Решил электронику чуть переделать, чтобы звучал аппарат.
Для начала поставил голову монолит, емкости от ELNA, частично.
Ну пока только начало.))
Аппарат довольно таки интересный.

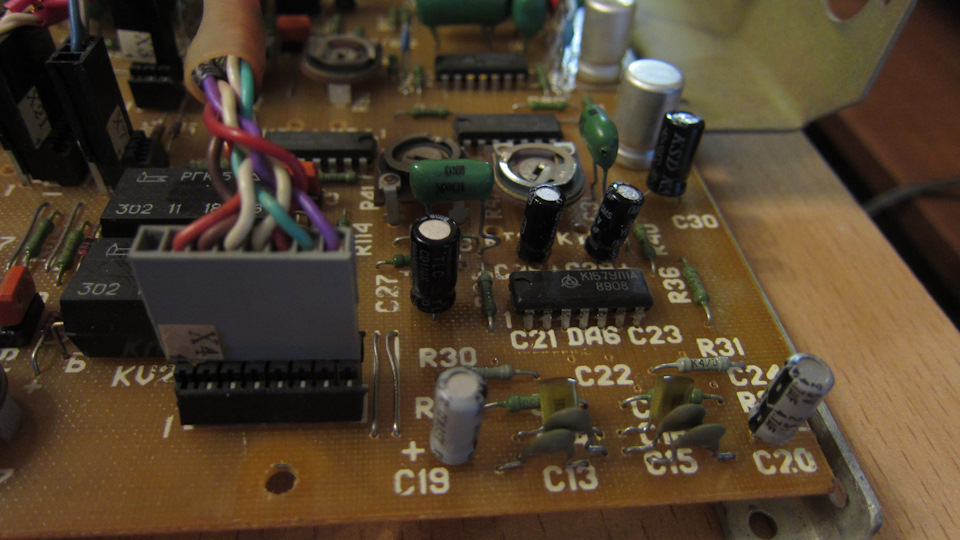

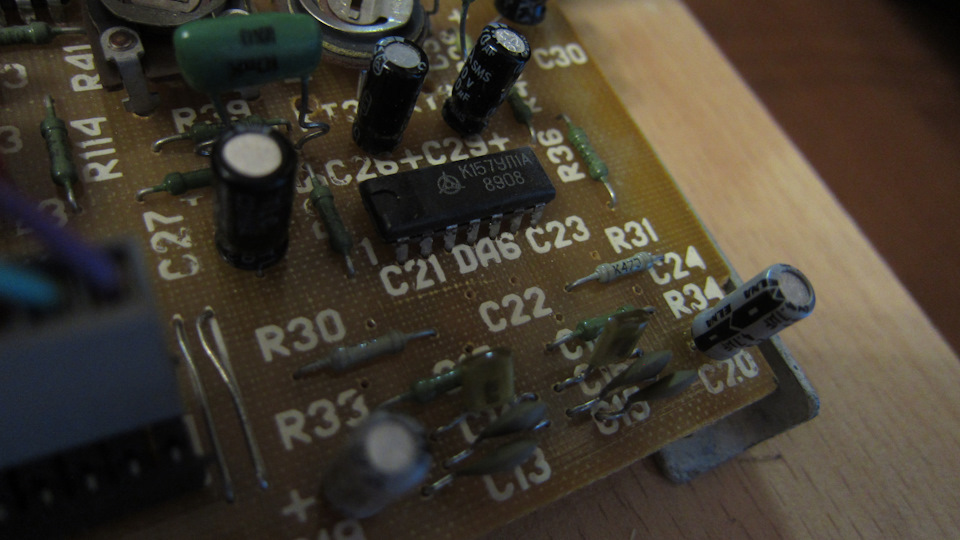

предвариловка собрана на К157УЛ1.
Микросхема К157УЛ1А (К157УЛ1Б) — двухканальный усилитель воспроизведения для стереофонических магнитофонов Он обладает низким уровнем шумов типа 1/f. Спектральная плотность напряжения шумов в диапазоне частот 10…100 Гц — не более 4 нВ/Гц-2.
Напряжение шумов, приведенное ко входу функционального узла усилителя воспроизведения кассетного магнитофона с магнитной головкой типа ЗД24Н в полосе частот 20 Гц…20 кГц, составляет не более 0,5 мкВ, что позволяет получить отношение сигнал/шум не менее 54 дБ.
